Vỏ bảo vệ RPi 5 (RPi 5 Case)

Bạn có thể in vỏ này bằng loại nhựa tùy ý. Thiết kế không cần hỗ trợ (no supports) khi in, chỉ cần đặt bề mặt phẳng xuống bàn in là được. Vỏ được thiết kế với dung sai khá khít, nên nếu bạn dùng loại nhựa khác ngoài PLA thì có thể cần phải chỉnh tỉ lệ (scale) lên một chút. Bạn có thể tham khảo thêm bài viết này. Ngoài ra, mình cũng có để sẵn một thư mục chứa phiên bản đã được scale lên sẵn. Khi mình test trên máy Prusa MK4 thì in cả PETG và PLA đều ổn mà không cần chỉnh lại tỉ lệ gốc.

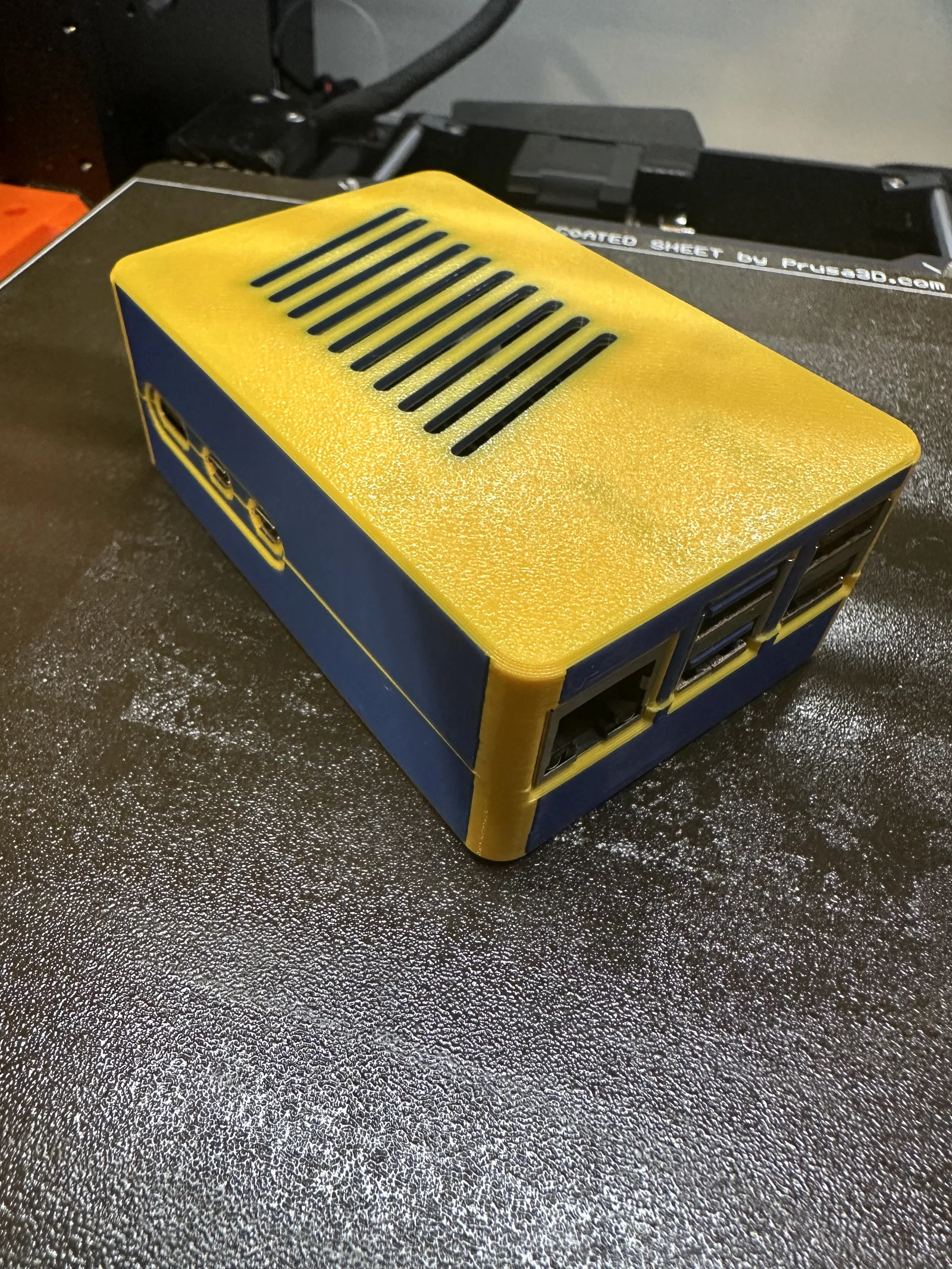

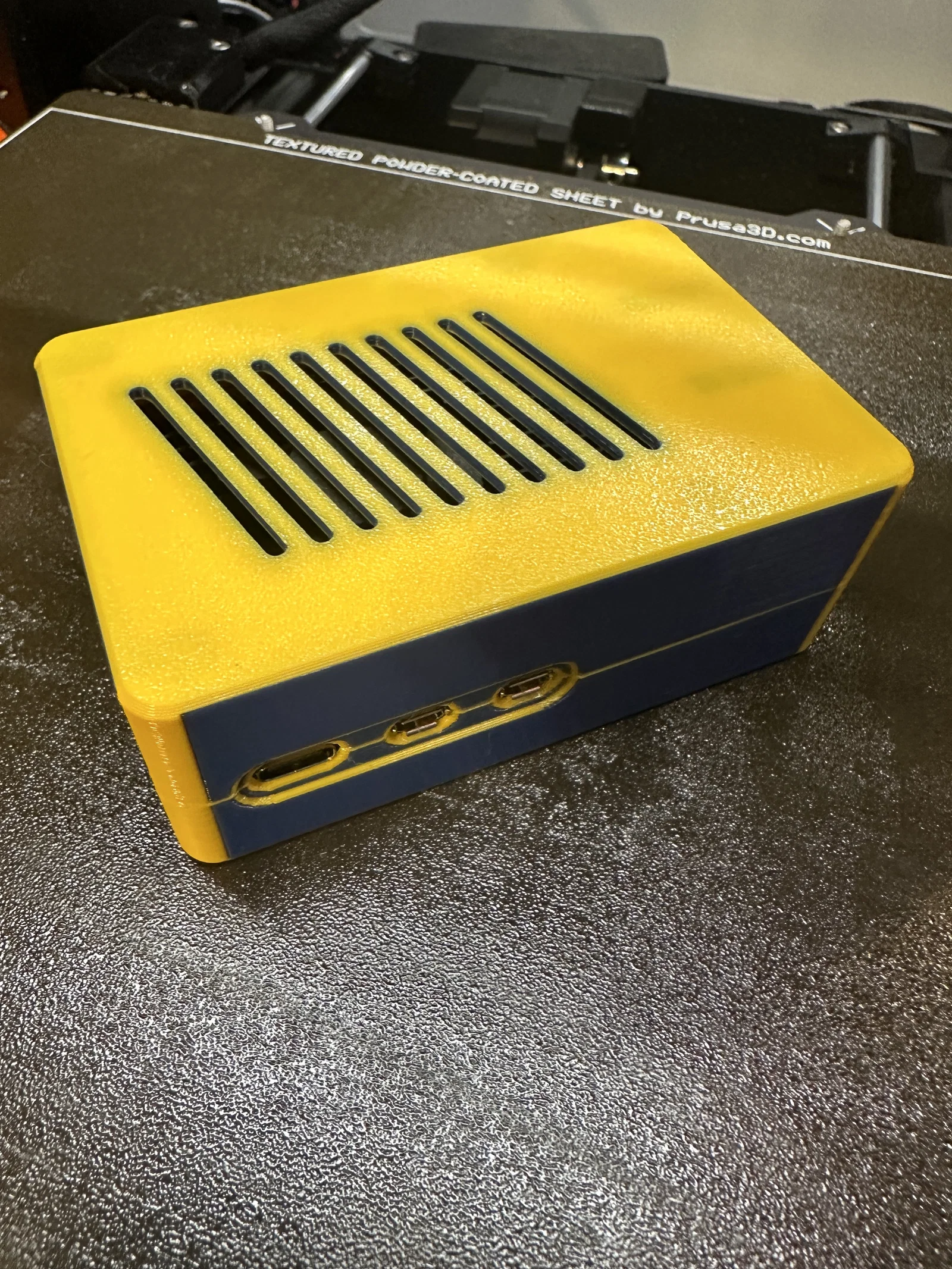

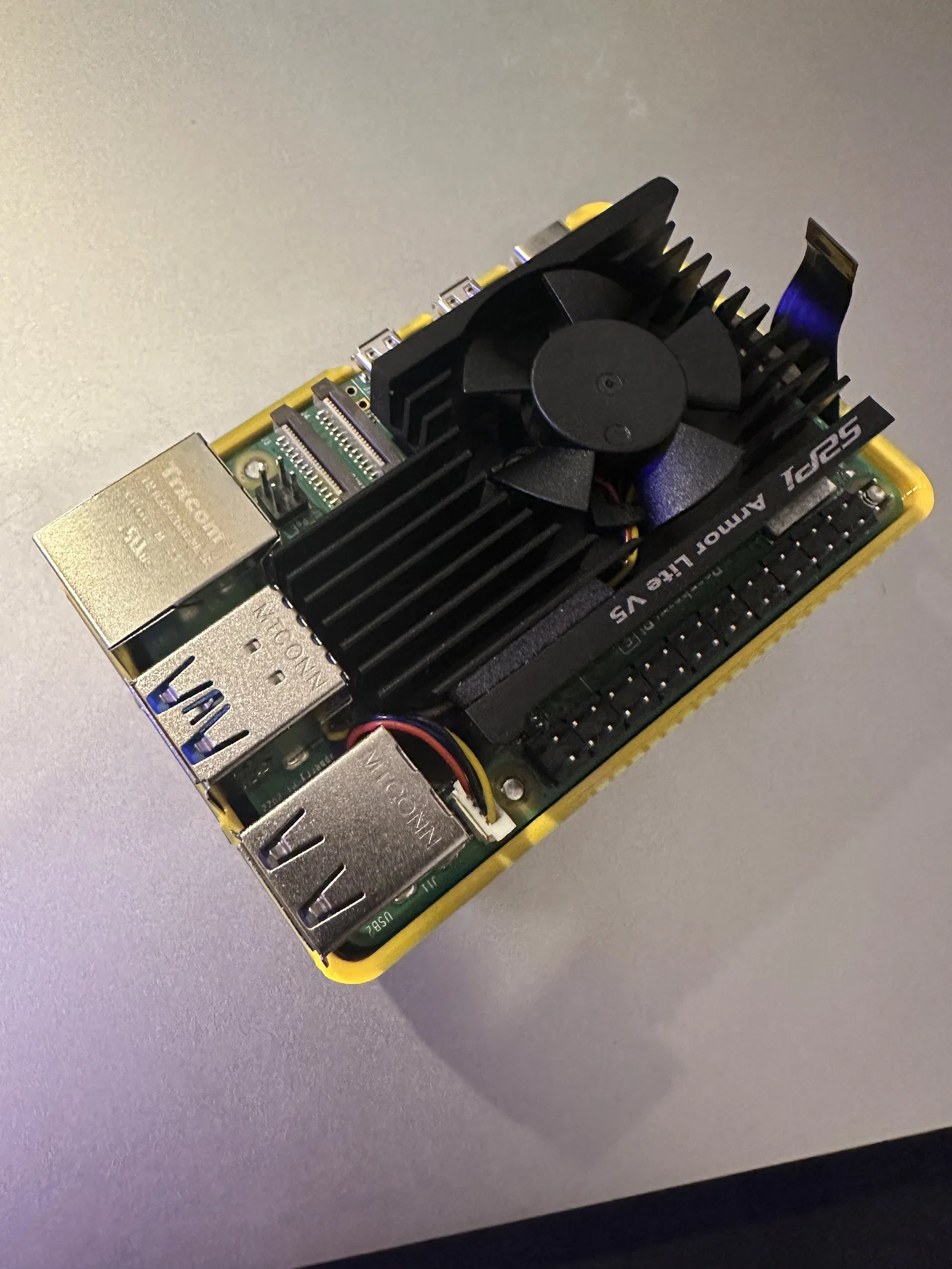

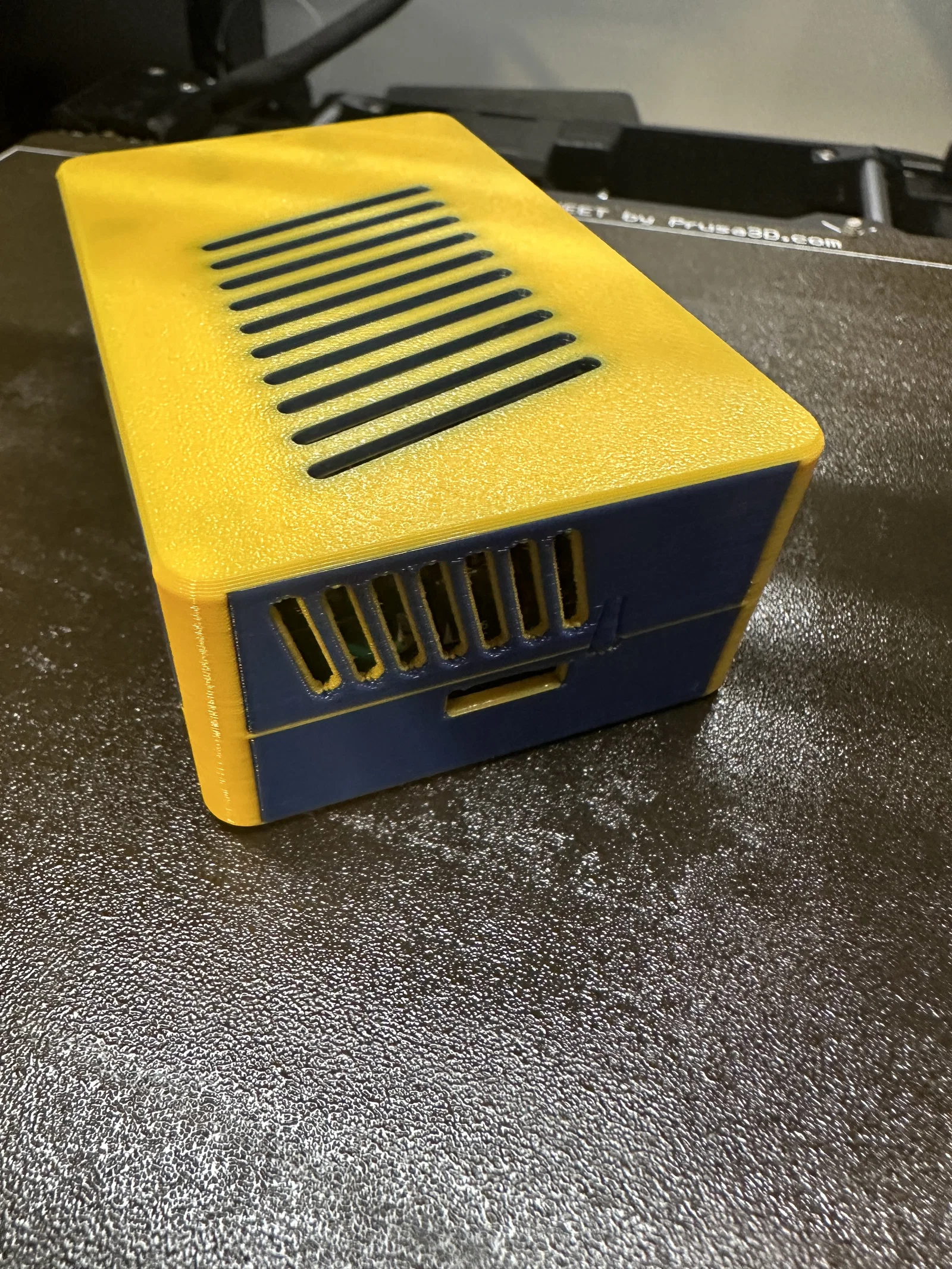

Khoang bên trong đủ rộng để bạn gắn thêm quạt tản nhiệt chủ động và miếng tản nhiệt, miễn là tổng chiều cao không vượt quá chiều cao của cổng cắm mạng.

Các lỗ vít để cố định board RPi và vỏ được thiết kế cho ốc M2.5, nhưng mình đã mở rộng thêm để vừa với ốc M3. Bạn hãy chọn chiều dài ốc phù hợp để siết chặt các phần lại với nhau nhé.

Lắp ráp

Đối với Vỏ Tiêu chuẩn (Standard Case)

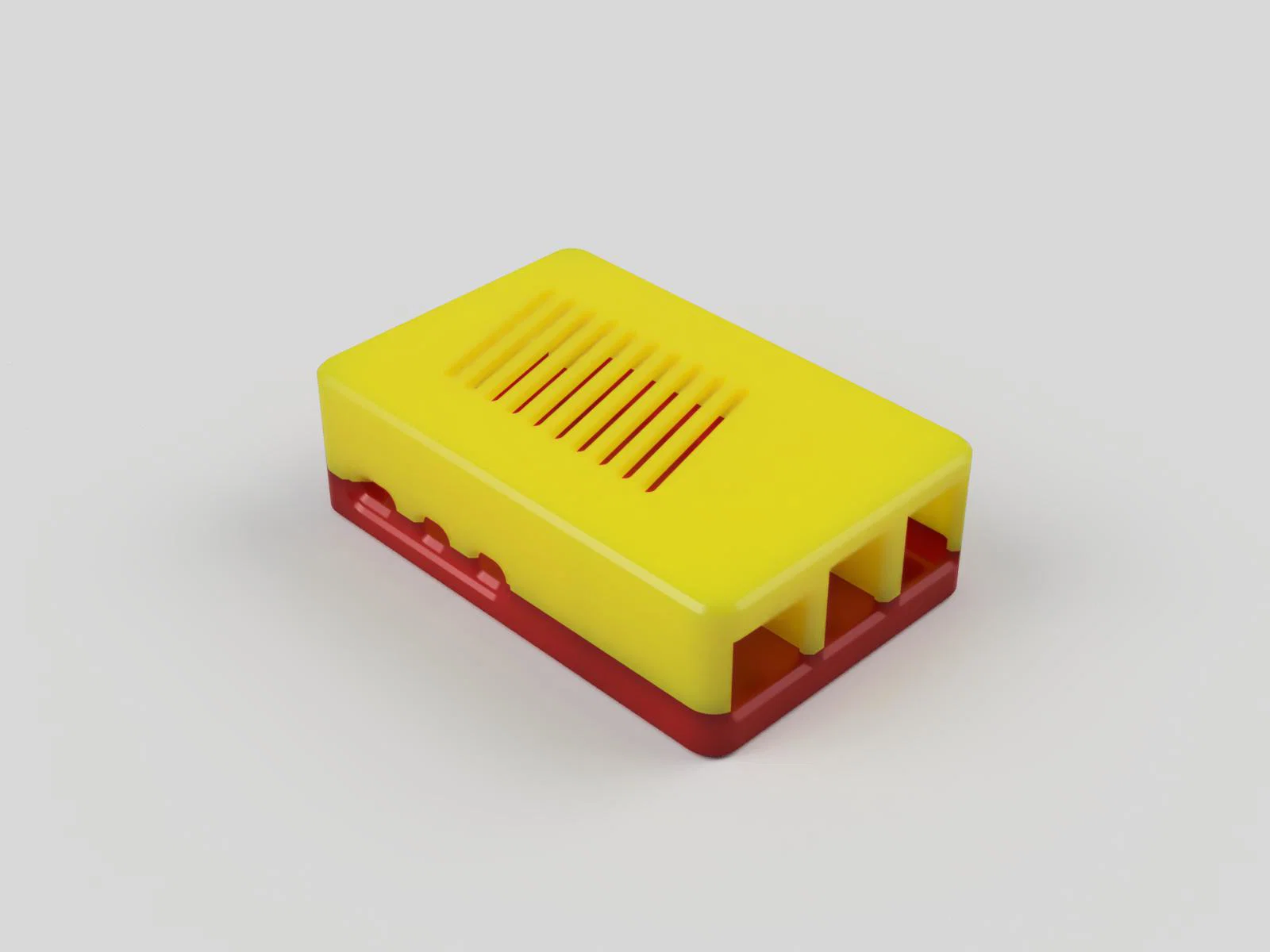

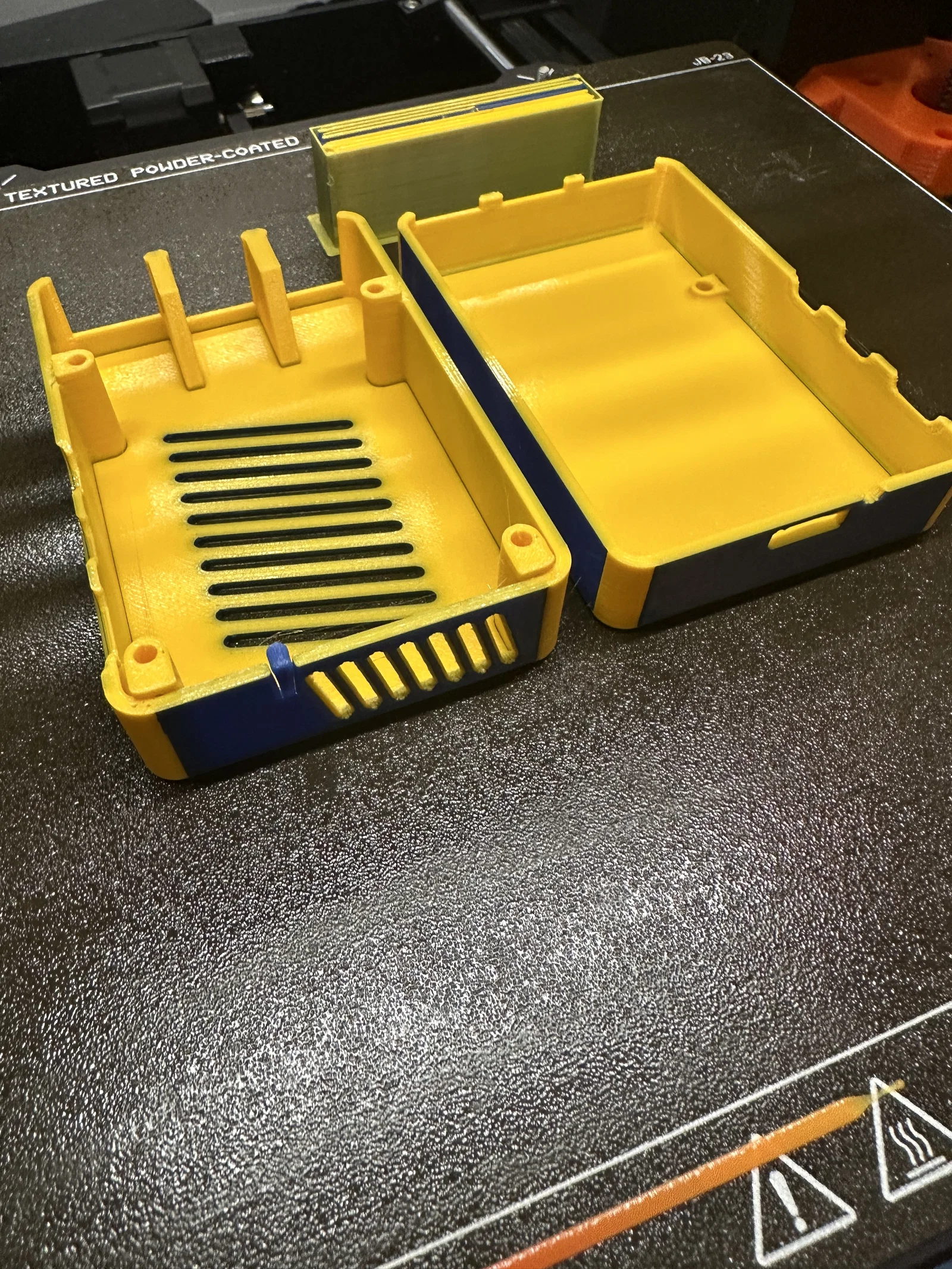

• Bạn cần phần đáy (Standard Bottom) và phần nắp (Top). Hãy chọn loại nắp phù hợp với nhu cầu của bạn.

1. Nếu dùng nắp có khe hở cho GPIO, hãy luồn dây qua phần trên của vỏ rồi cắm vào RPi 5 cho gọn.
2. Đặt RPi 5 vào nắp, đảm bảo các cổng kết nối và lỗ vít khớp hoàn toàn. Sau đó úp phần đáy vào.
3. Kiểm tra xem các cạnh đã khít chưa và không có dây nào bị cấn.
4. Siết chặt bằng 4 con ốc M3.

Đối với Vỏ dùng cho Pimoroni (Pimoroni Case)

• Bạn cần phần đáy (Pimoroni Bottom), 4 miếng đệm (spacers) và một phần nắp. Hãy chọn loại nắp và đáy phù hợp.
• Thiết kế này tương thích với Pimoroni NVMe Base. Mình chưa test với bản Pimoroni NVMe Duo Base nên không rõ có vừa hay không.

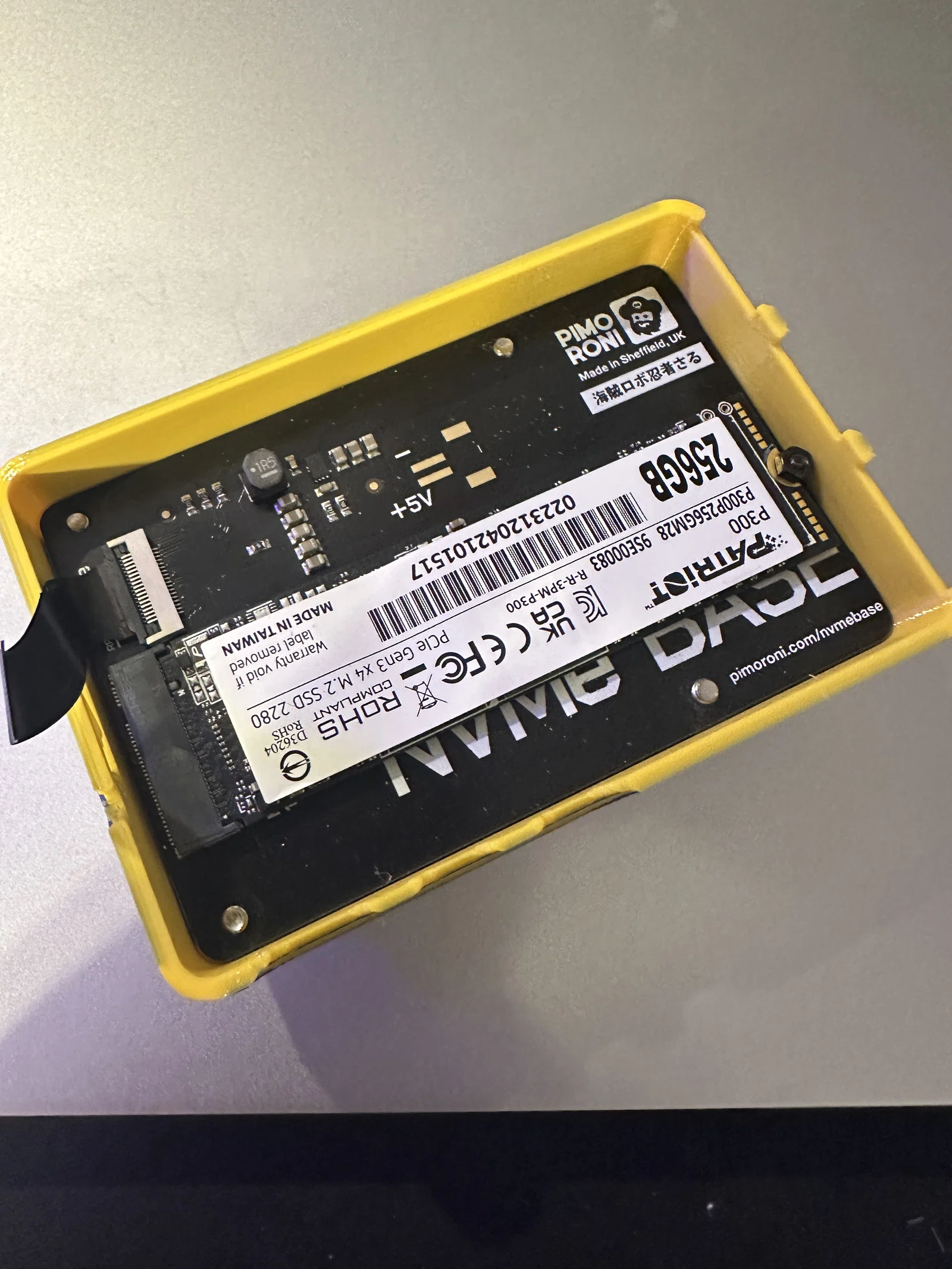

1. Gắn ổ cứng và cáp ribbon vào board Pimoroni theo hướng dẫn của bộ kit.

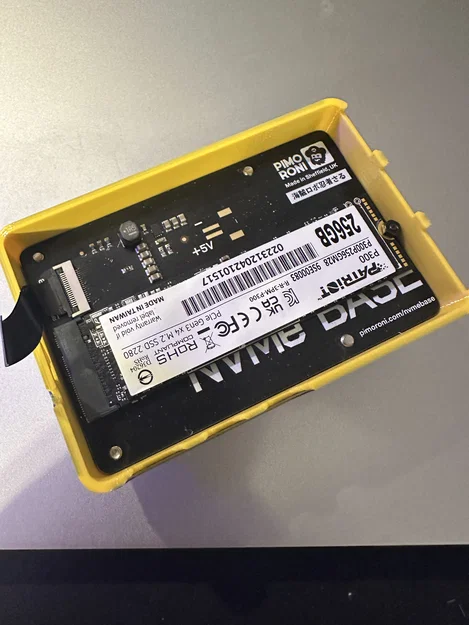

2. Đặt board Pimoroni vào đáy vỏ, căn chỉnh cho đúng lỗ vít.

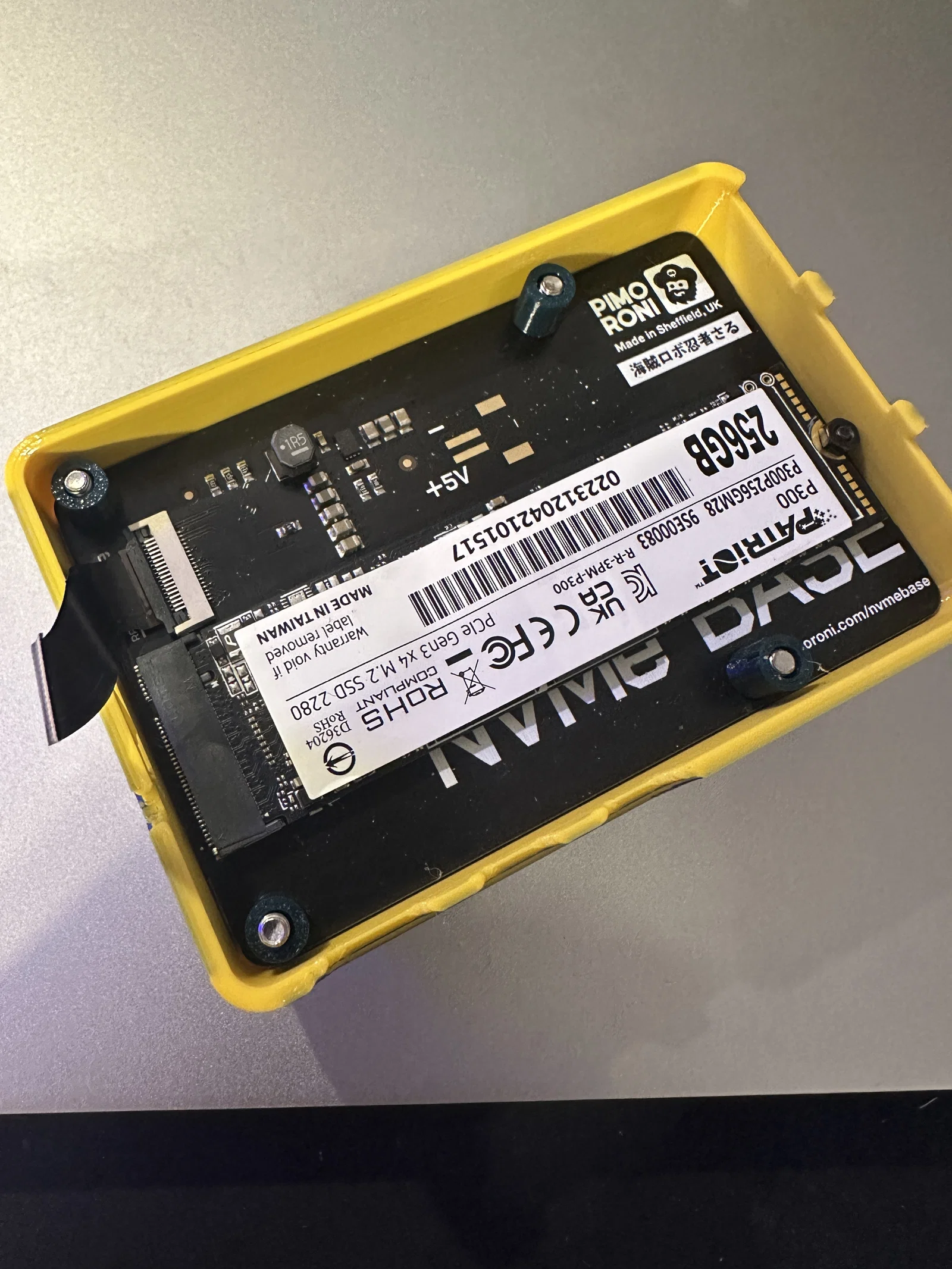

3. Dùng 4 con ốc M3 xỏ qua board Pimoroni sao cho phần ren nhô lên đủ để lồng miếng đệm vào.
4. Đặt miếng đệm lên mỗi con ốc. Đảm bảo đầu ren của ốc nhô cao hơn miếng đệm một chút.
5. Đặt board RPi 5 lên, căn chỉnh lỗ vít với ốc rồi vặn ốc vừa chạm tới mặt board. Việc này có thể hơi khó nếu bạn chưa mở rộng lỗ trên board RPi 5. Đừng vặn ốc xuyên qua hẳn board RPi 5, nếu không sẽ rất khó để lắp phần nắp phía trên.
6. Cắm cáp ribbon vào RPi 5 và cố định lại. Bạn có thể dùng nhíp để thao tác cho dễ.
7. Đặt nắp lên trên RPi 5, đảm bảo các lỗ cắt khớp hoàn toàn và không có dây nhợ nào bị thừa ra ngoài. Nắp phải nằm phẳng trên đáy, kẹp chặt các board bên trong.
8. Siết chặt ốc để hoàn thiện.
