Bộ sạc không dây cho Subaru Outback Gen6

Tác giả Atech_250320

Lượt tải
121
Lượt thích
11
Lượt coi
824

File 6 15 MB

  • SubaruOutbackGen6_HeadunitCharger_Support_1776346855.stepSTEP · 30,7 KB
  • SubaruOutbackGen6_HeadunitCharger_Body_1776346856.stepSTEP · 191 KB
  • SubaruOutbackGen6_HeadunitCharger_Support_1776346864.stlSTL · 184,7 KB
  • SubaruOutbackGen6_HeadunitCharger_Body_1776346865.stlSTL · 6,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

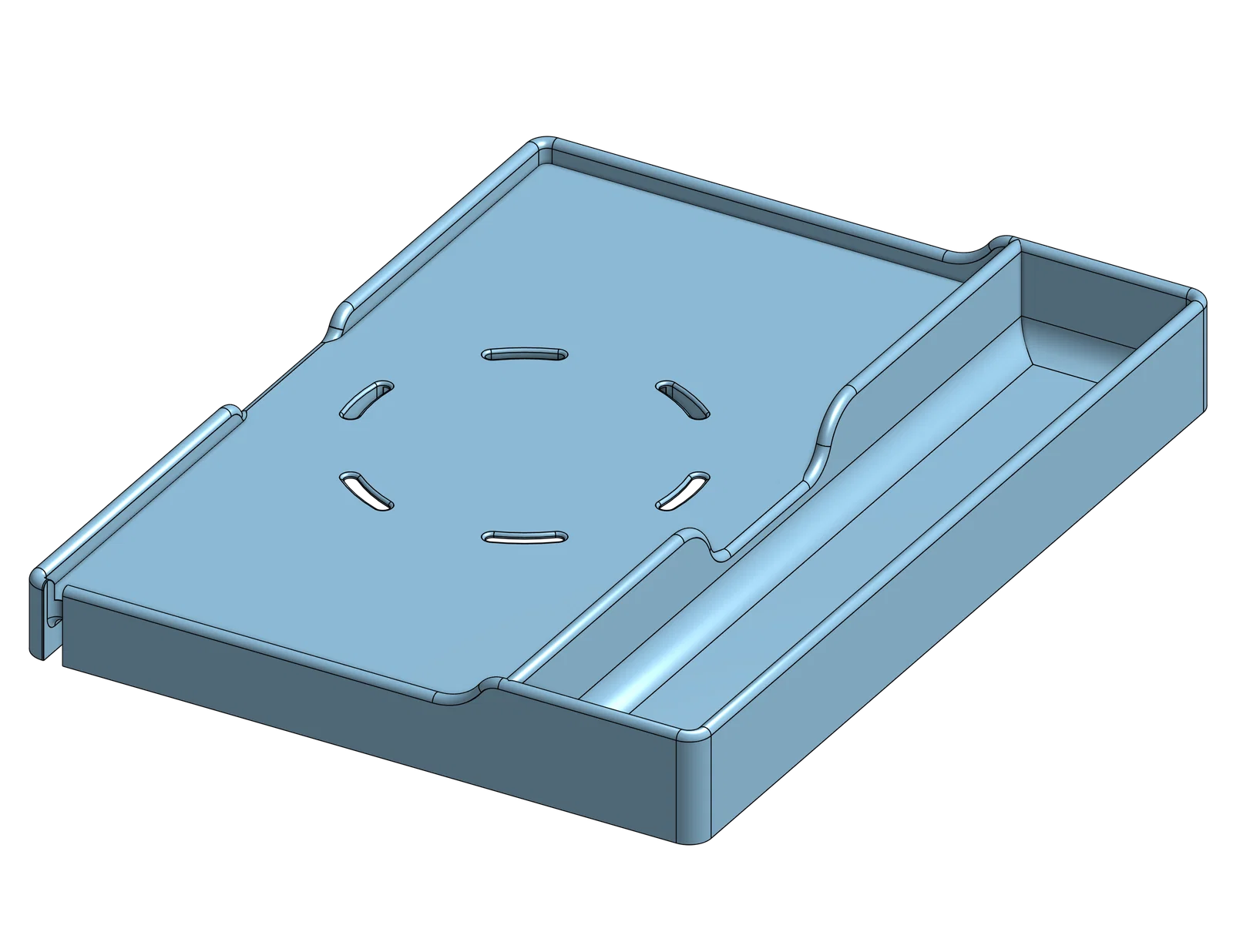

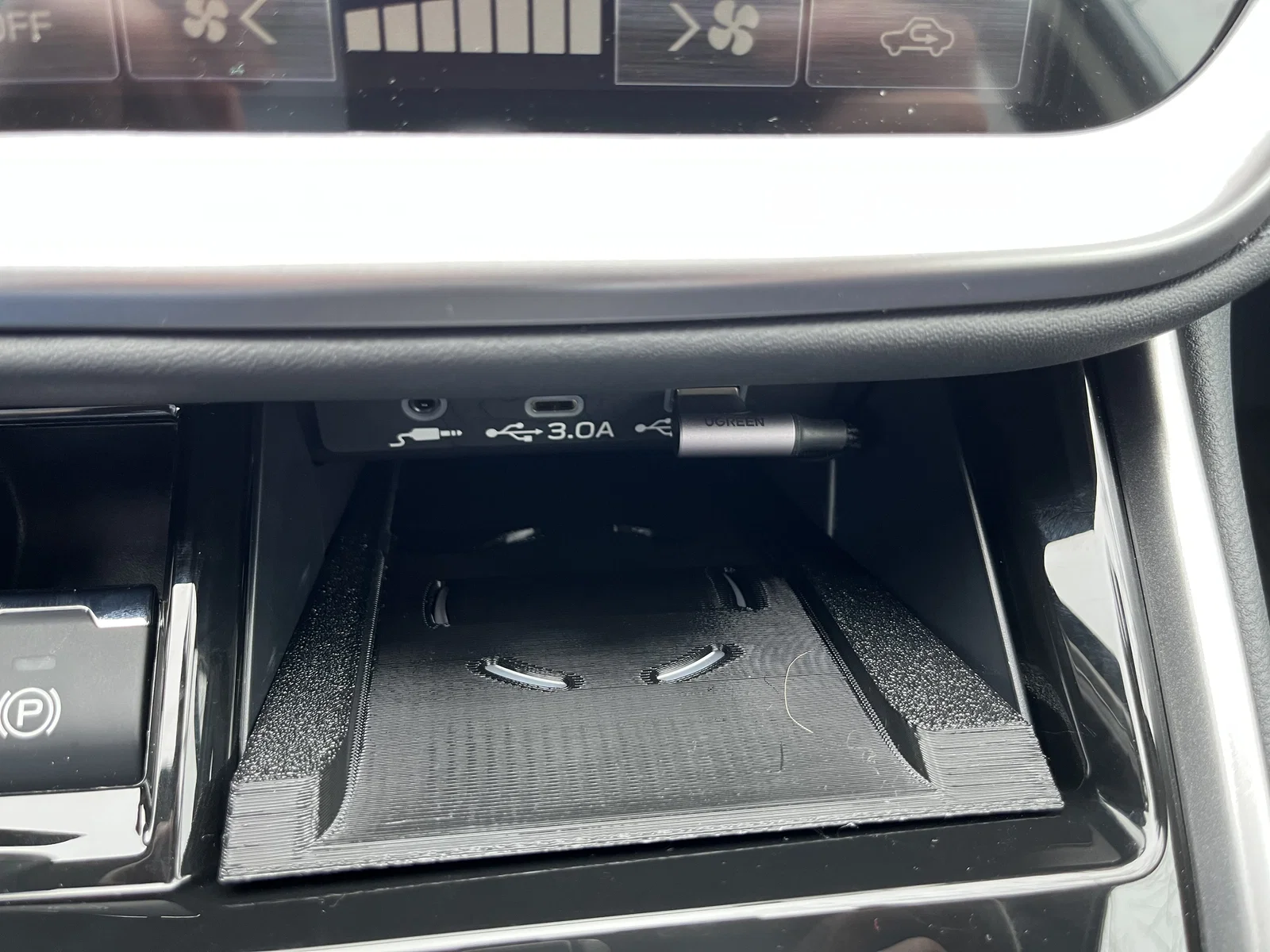

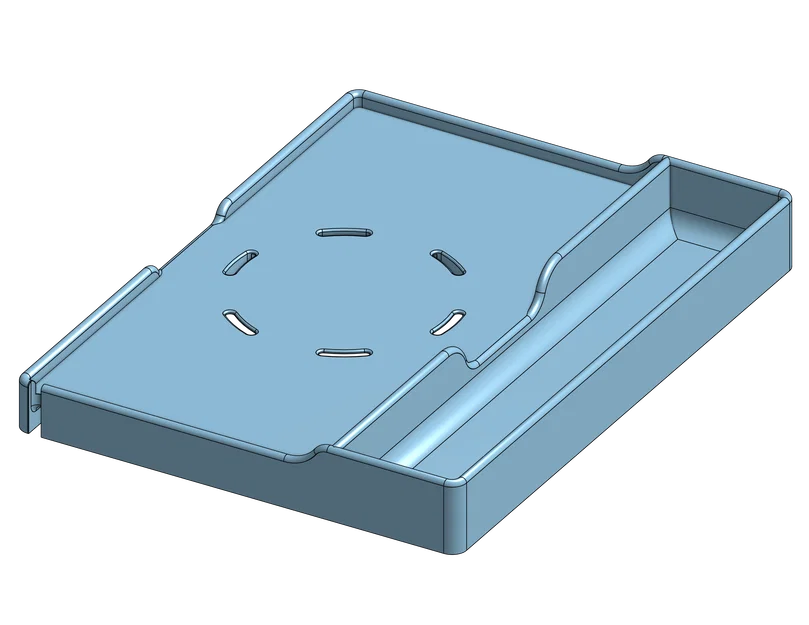

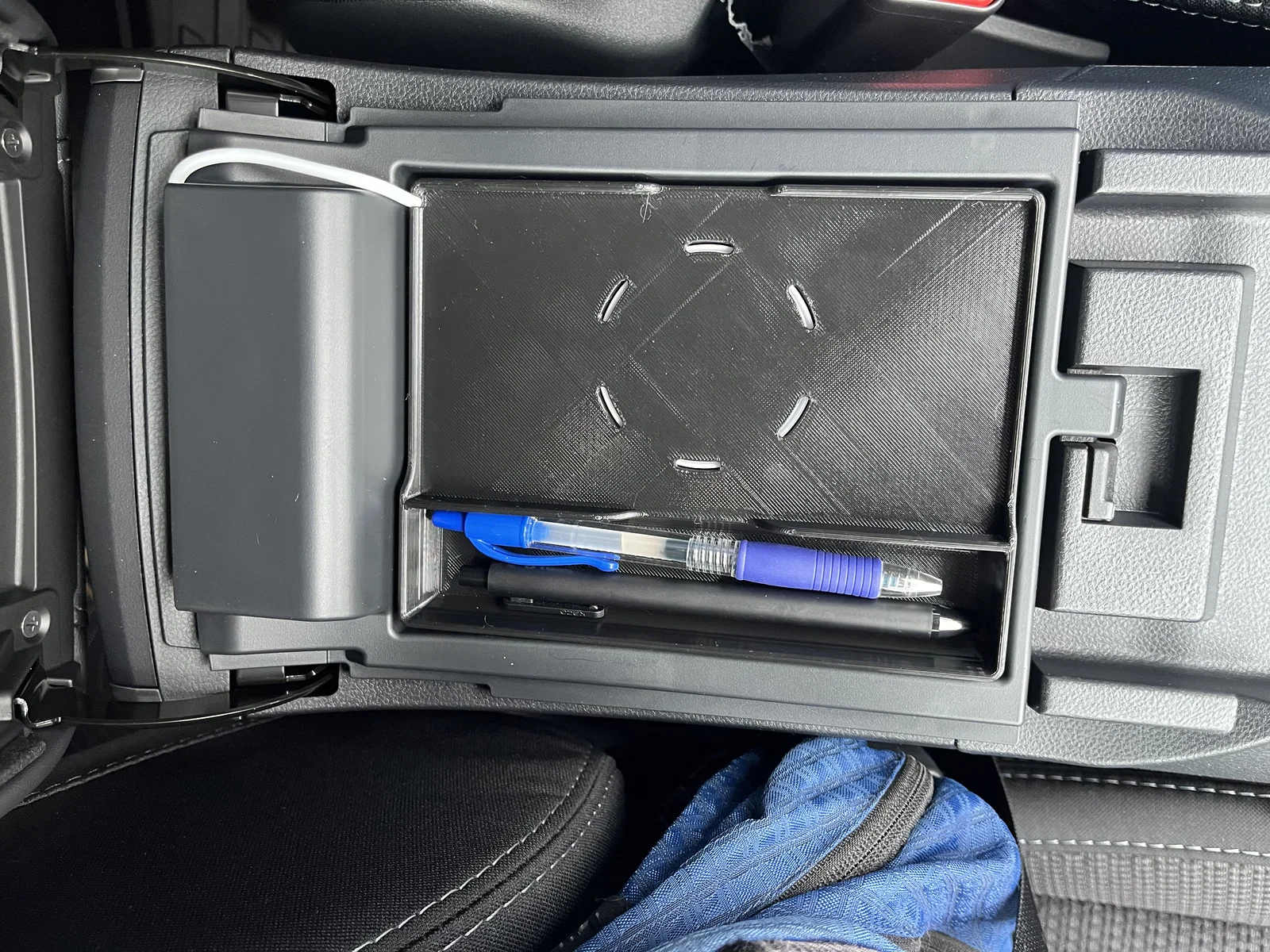

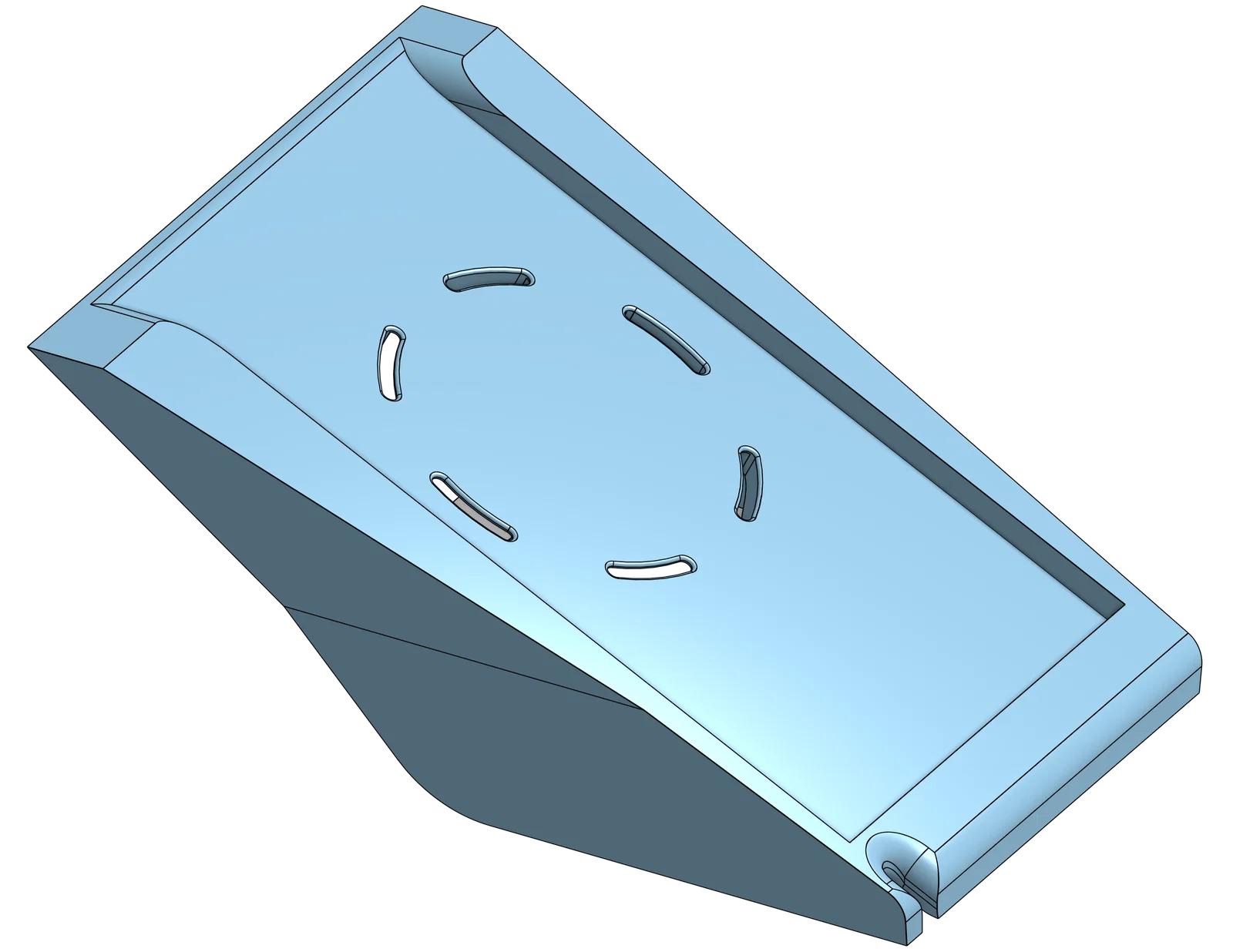

Mình rất thích tính năng Wireless CarPlay trên chiếc xe mới, nhưng vì nó hao pin quá nên mình muốn có thêm bộ sạc không dây. Mình thiết kế một bộ sạc đặt ở hốc nhỏ dưới màn hình trung tâm và một bộ khác đặt ở khay bảng điều khiển trung tâm, tạo thành cặp sạc rất tiện lợi cho mình và người đi cùng. Về lý thuyết, thiết kế này sẽ vừa với bất kỳ chiếc Subaru Outback hoặc Legacy thế hệ thứ 6 (2020 - 2025), nhưng mình mới chỉ trực tiếp kiểm chứng trên chiếc Outback 2025 thôi nhé.

Thiết kế này tối ưu cho iPhone 13 và chỉ hoạt động nếu ốp lưng điện thoại của bạn có hỗ trợ MagSafe với bề mặt đáy phẳng. Nếu cụm camera của máy bị lồi lên quá nhiều, điện thoại sẽ không đặt vừa khít trên sạc! Bạn sẽ cần tùy chỉnh lại thiết kế nếu dùng loại điện thoại khác.

Cả hai mẫu này đều được thiết kế để lắp đặt sau khi bạn đã tháo các miếng lót cao su zin (OEM) ra. Các miếng lót này chỉ được ép khớp vào nên bạn có thể tháo ra khá dễ dàng.

Mình đã thiết kế với khoảng hở (clearance) khoảng 200um, nên hãy đảm bảo máy in của bạn đã được căn chỉnh chuẩn để đạt kết quả tốt nhất. Tất nhiên là bạn nên dùng nhựa PETG, ABS, ASA hoặc PA12 để tránh bị biến dạng dưới nắng nóng mùa hè nhé!

Mình dùng cáp USB 90 độ loại ngắn này:
https://www.amazon.com/dp/B07PFHB3R4

Và bộ sạc không dây gồm 2 cái này:
https://www.amazon.com/dp/B0DLP157QH

Mọi người cứ thoải mái dùng file STEP đính kèm để chỉnh sửa thiết kế theo ý mình bằng các phần mềm parametric nhé.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
6
Tổng dung lượng
15 MB
File lớn nhất
8,3 MB
