Canyon Sender CFR - Mô hình xe đạp đổ đèo (DH) thu nhỏ
Khám phá mẫu xe đạp đổ đèo Canyon Sender CFR thu nhỏ với thiết kế khung tinh xảo. Mô hình hỗ trợ cơ chế tiếng líp đặc trưng, sử dụng linh kiện ốc M3 tiêu chuẩn. Lưu ý: Cần in bánh xe bằng công nghệ SLA và linh hoạt điều chỉnh lò xo TPU.
Mô tả

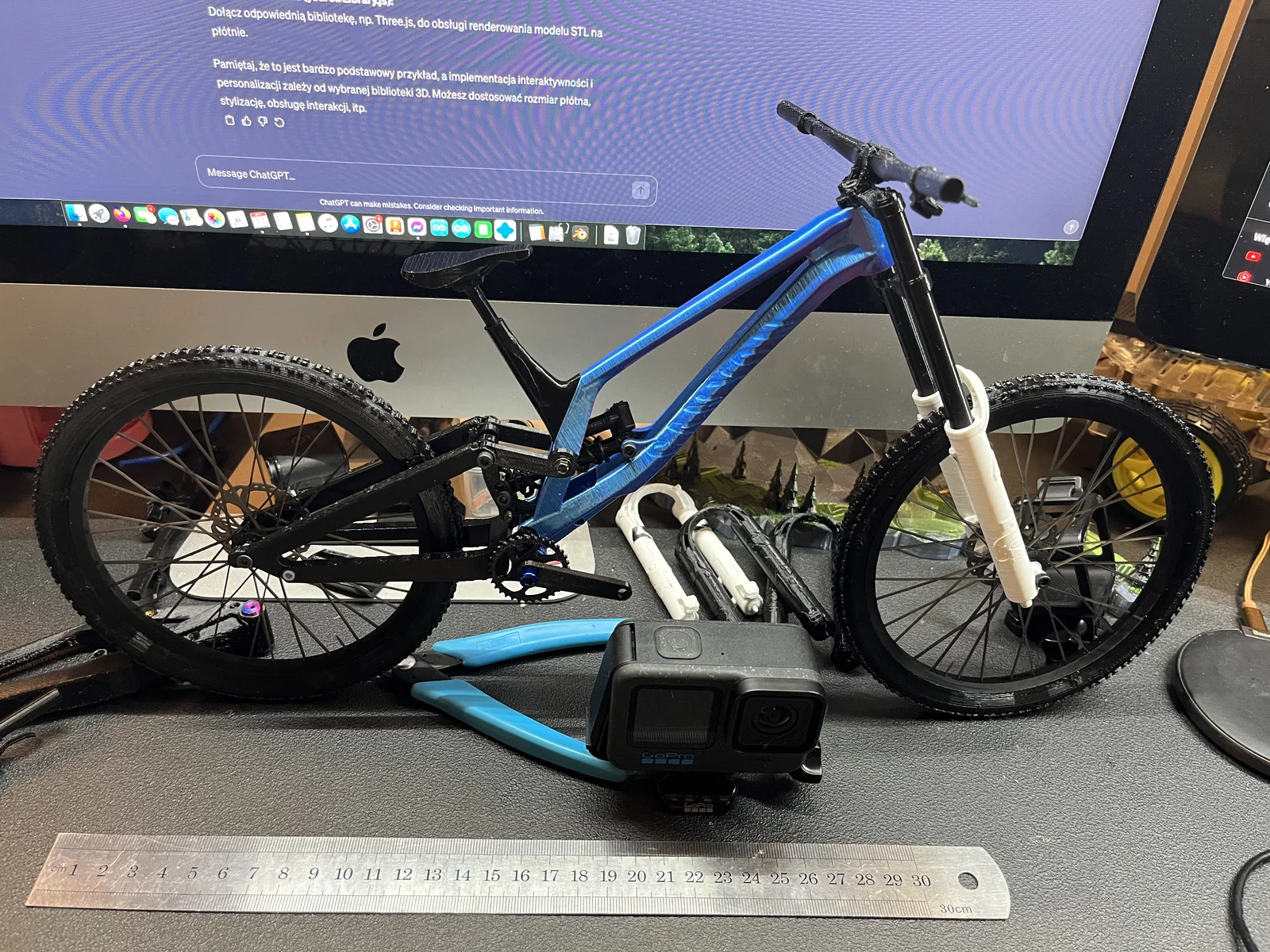

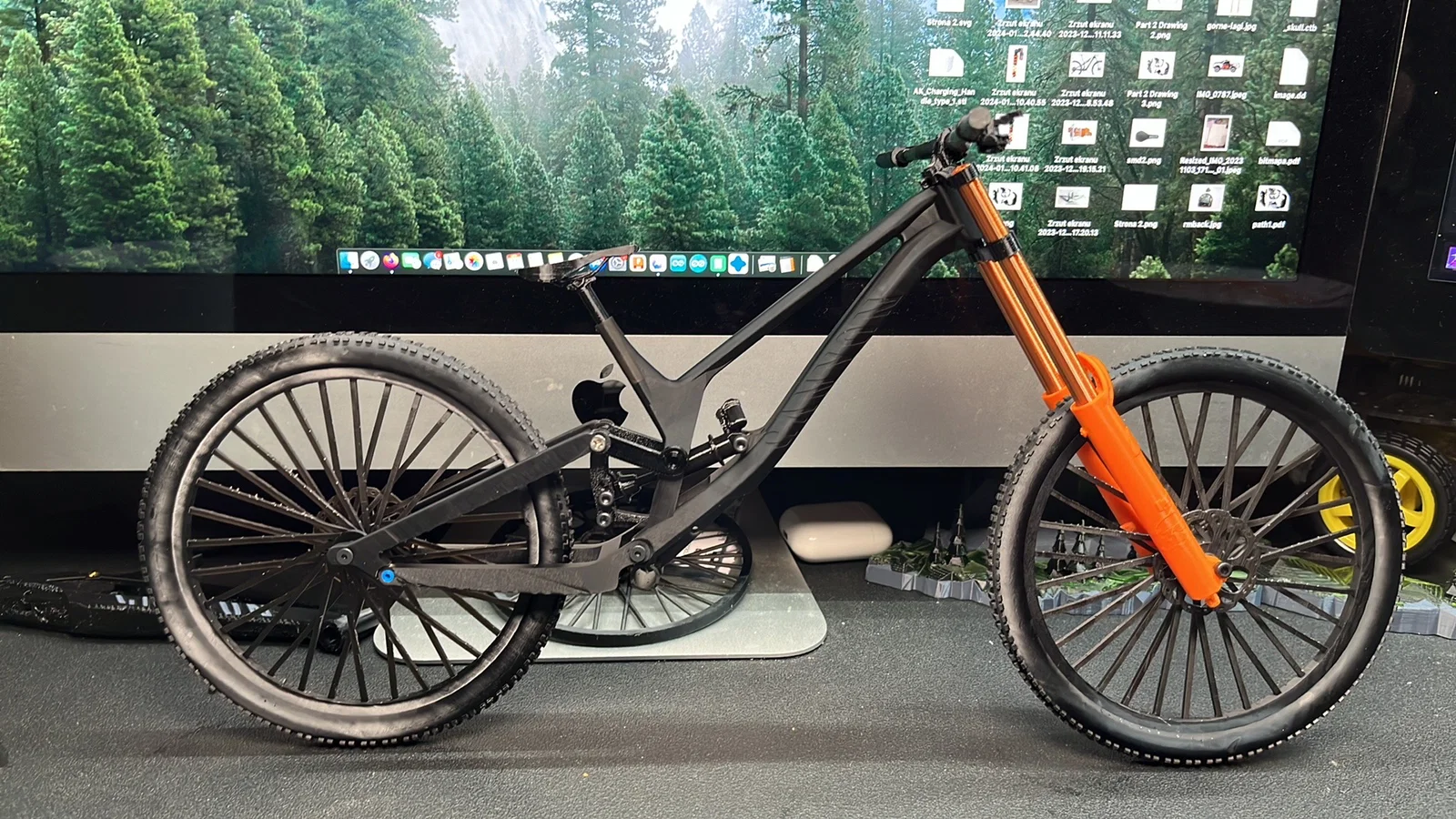

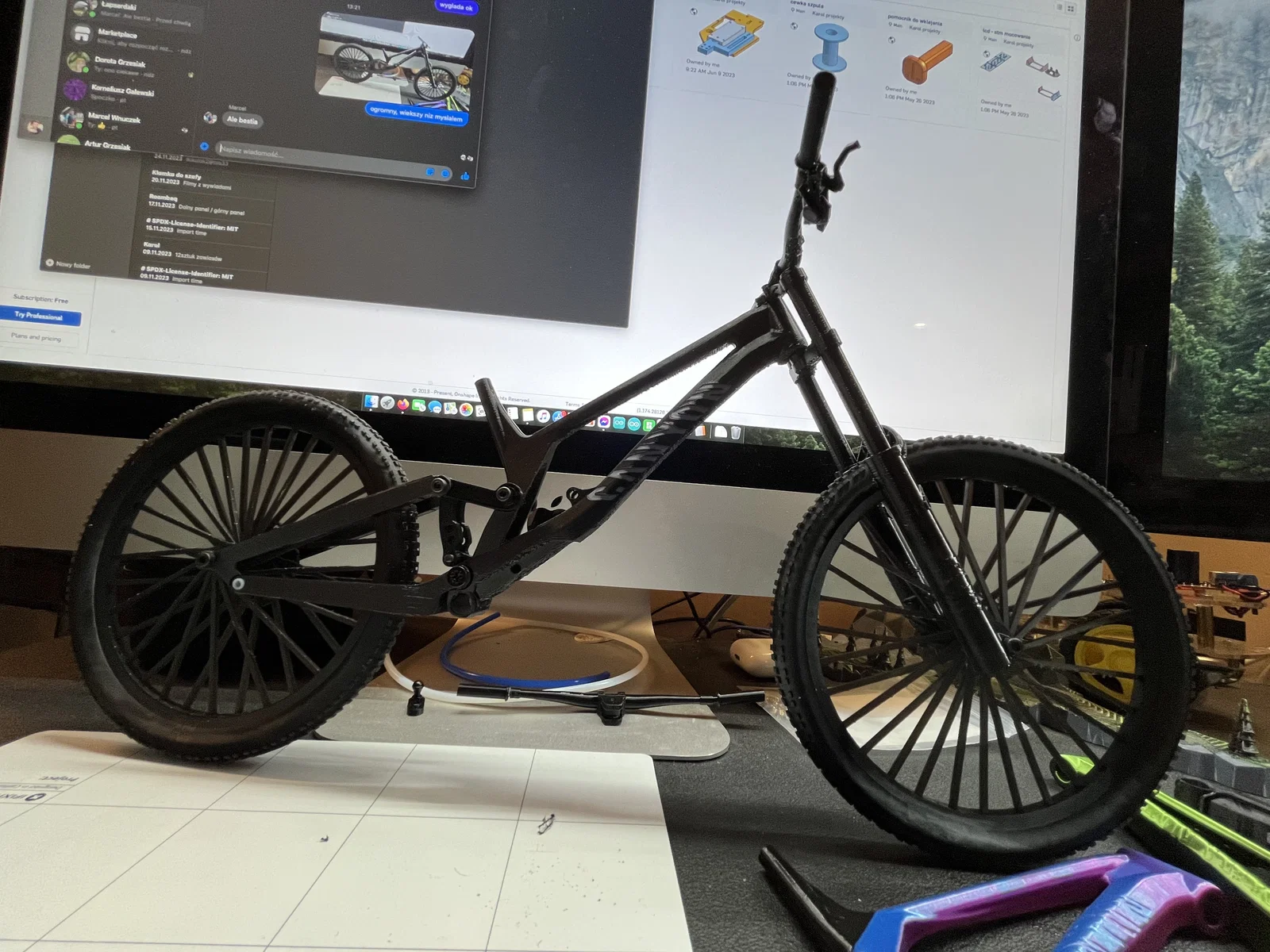

Canyon Sender CFR - Xe đạp đổ đèo (DH) phiên bản mô hình

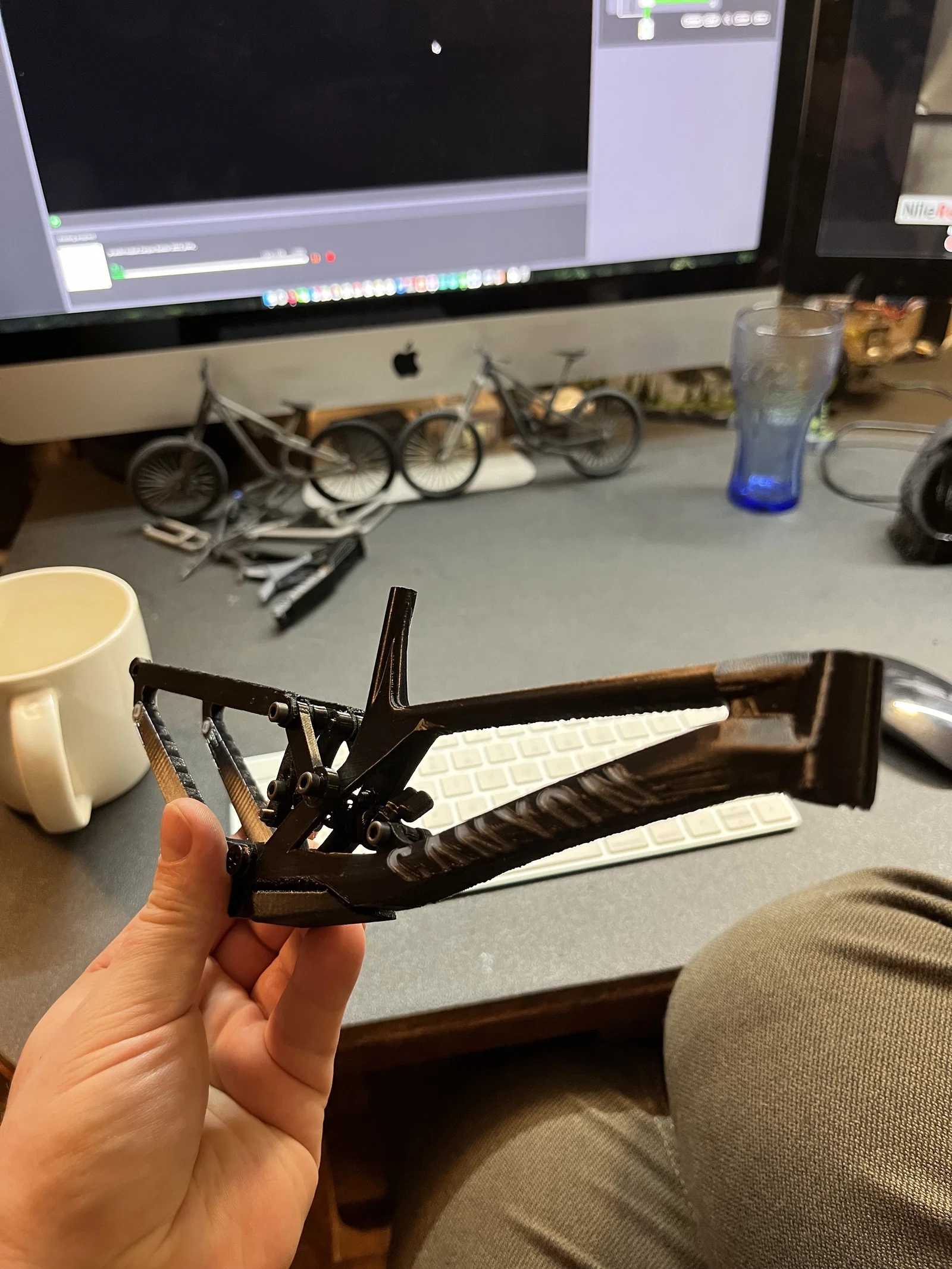

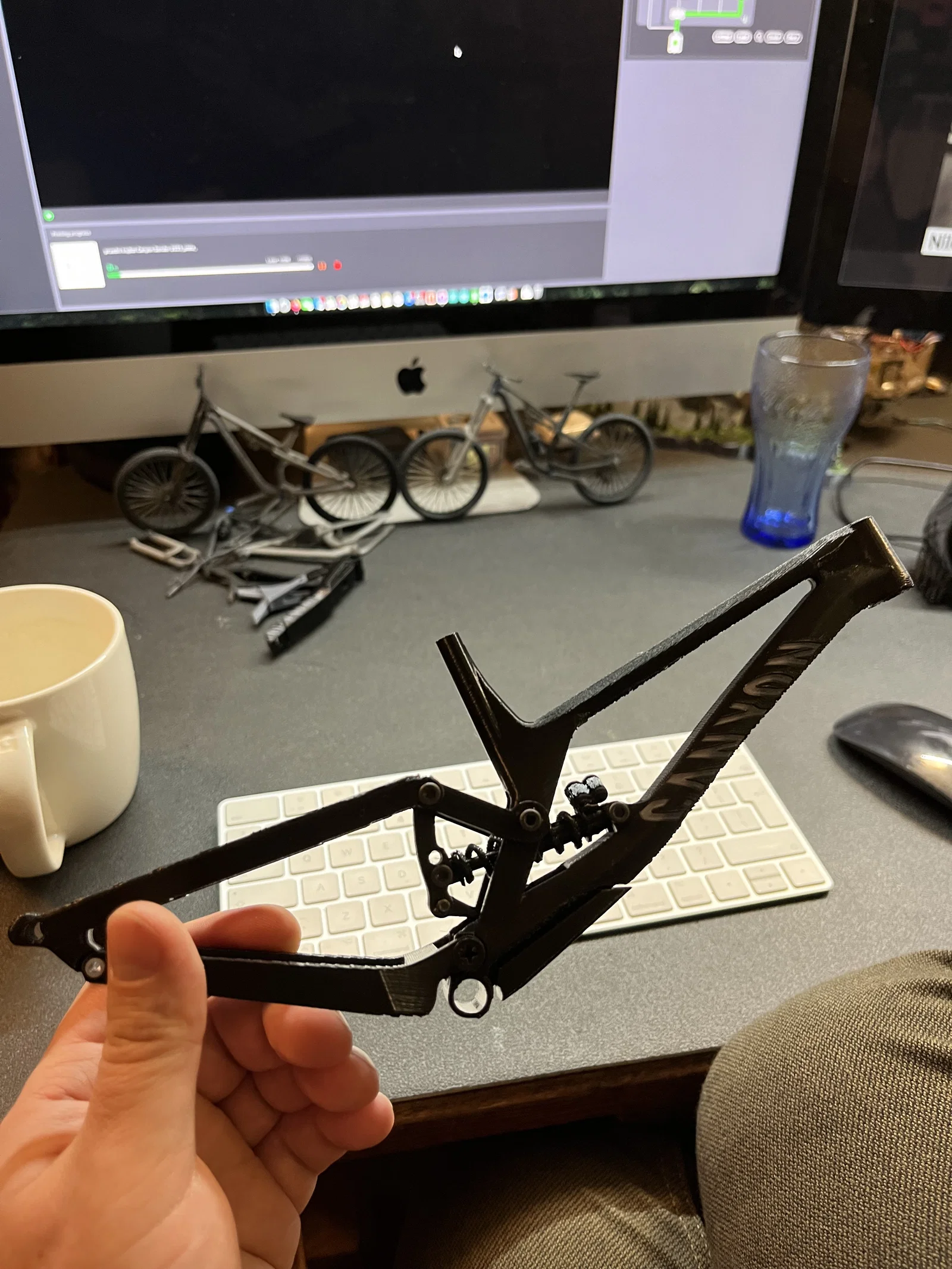

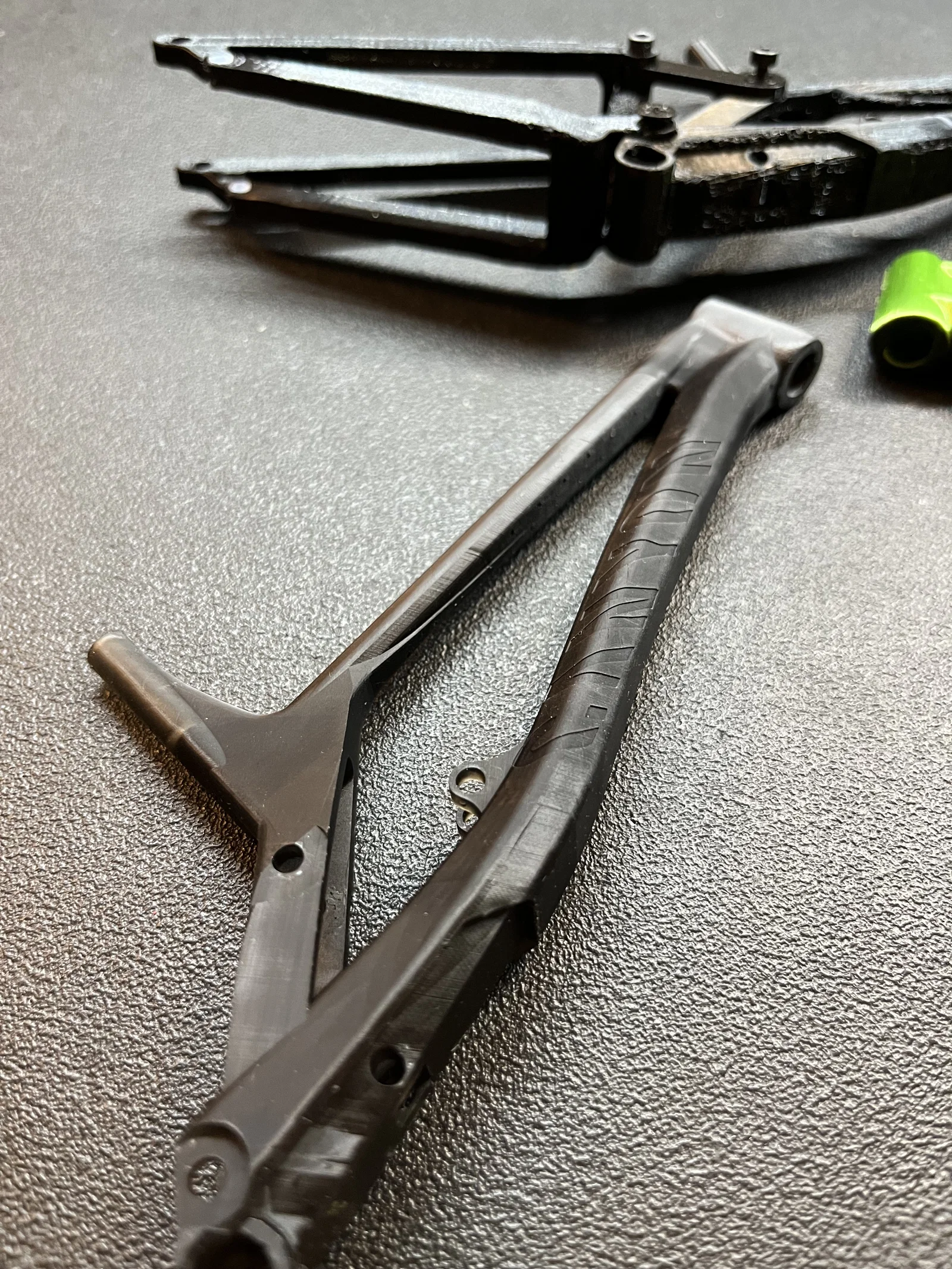

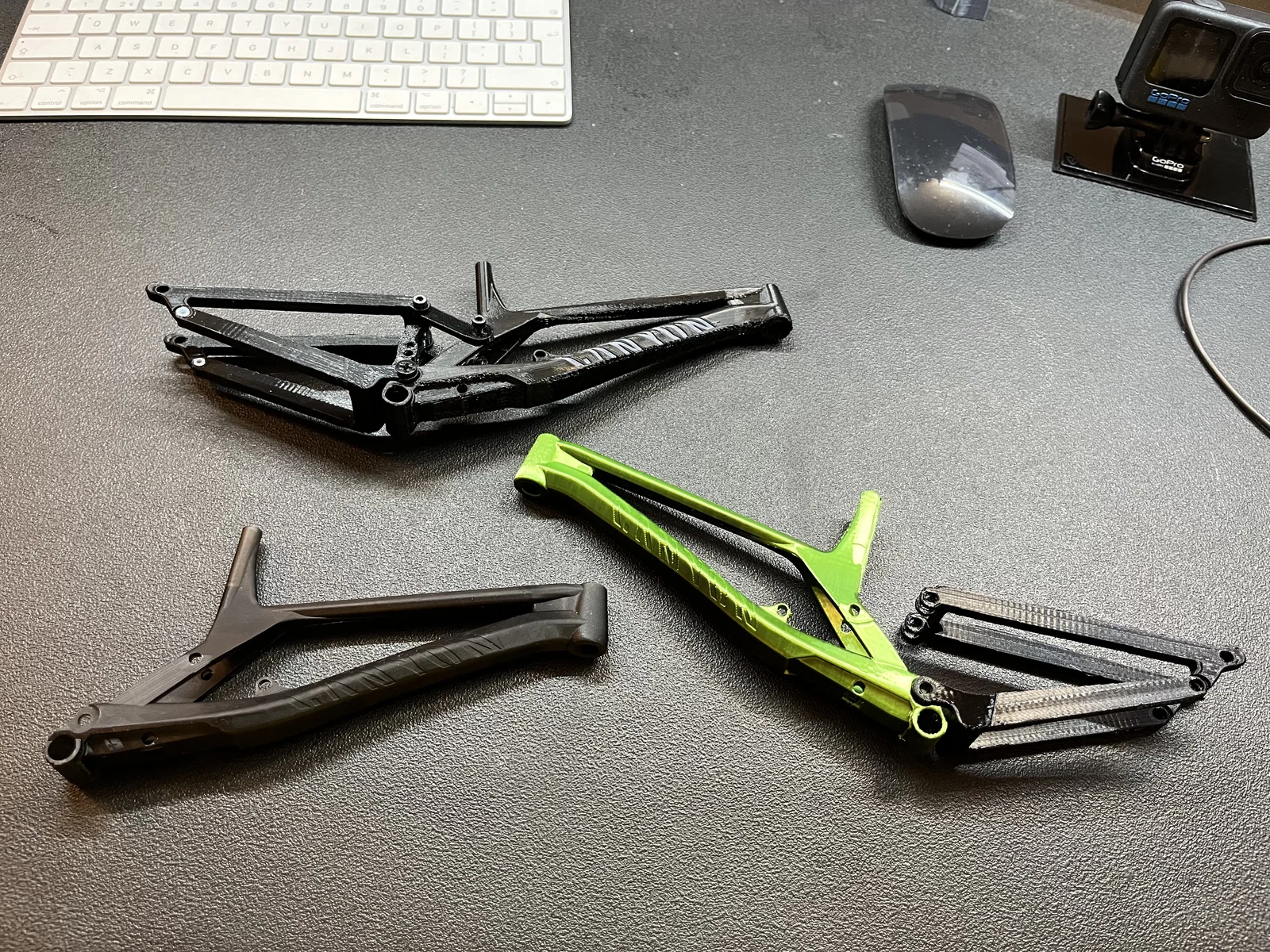

Khung xe được thiết kế hoàn toàn mới từ đầu.
Phần đùm sau với líp có cơ chế bắt cóc (ratchet) – bạn chỉ cần thêm một miếng vật liệu mềm (như miếng bọt biển) để tạo ra tiếng kêu đặc trưng của líp xe!
Tất cả các điểm khớp nối và đùm bánh xe đều được thiết kế để sử dụng ốc M3.
Ống cổ và phần đỡ được thiết kế có các "trục" riêng để in ra.
Phần cứng cần thiết:
- M3x35 x2 (cho ống cổ, bánh trước)
- M3x40 x1 (cho bánh sau)
- M3x22 x1 (cho khớp nối)
- M3x16 x4 (cho khớp nối, giá đỡ phuộc nhún)
- M3x5 x2 (cho khớp nối sau)
- Threaded inserts M3 x5
Phuộc Fox 40 cần một "lò xo" bằng nhựa TPU chuyên dụng để hoạt động ổn định, và phuộc sau Fox X2 hiện tại vẫn còn trống bên trong – mình đang tìm giải pháp để tích hợp cơ chế giảm chấn thực thụ.
File lò xo đã được thêm vào repo, nhưng bạn cần tùy chỉnh kích thước cho vừa vặn. Nên in bằng nhựa TPU mềm.
Quan trọng: Các bánh xe cần được in bằng máy in SLA.
Sản phẩm đang trong giai đoạn thử nghiệm (Prototype) Lưu ý rằng đây vẫn là bản mẫu. Mọi góp ý hay phản hồi từ mọi người đều rất quý giá với mình!
