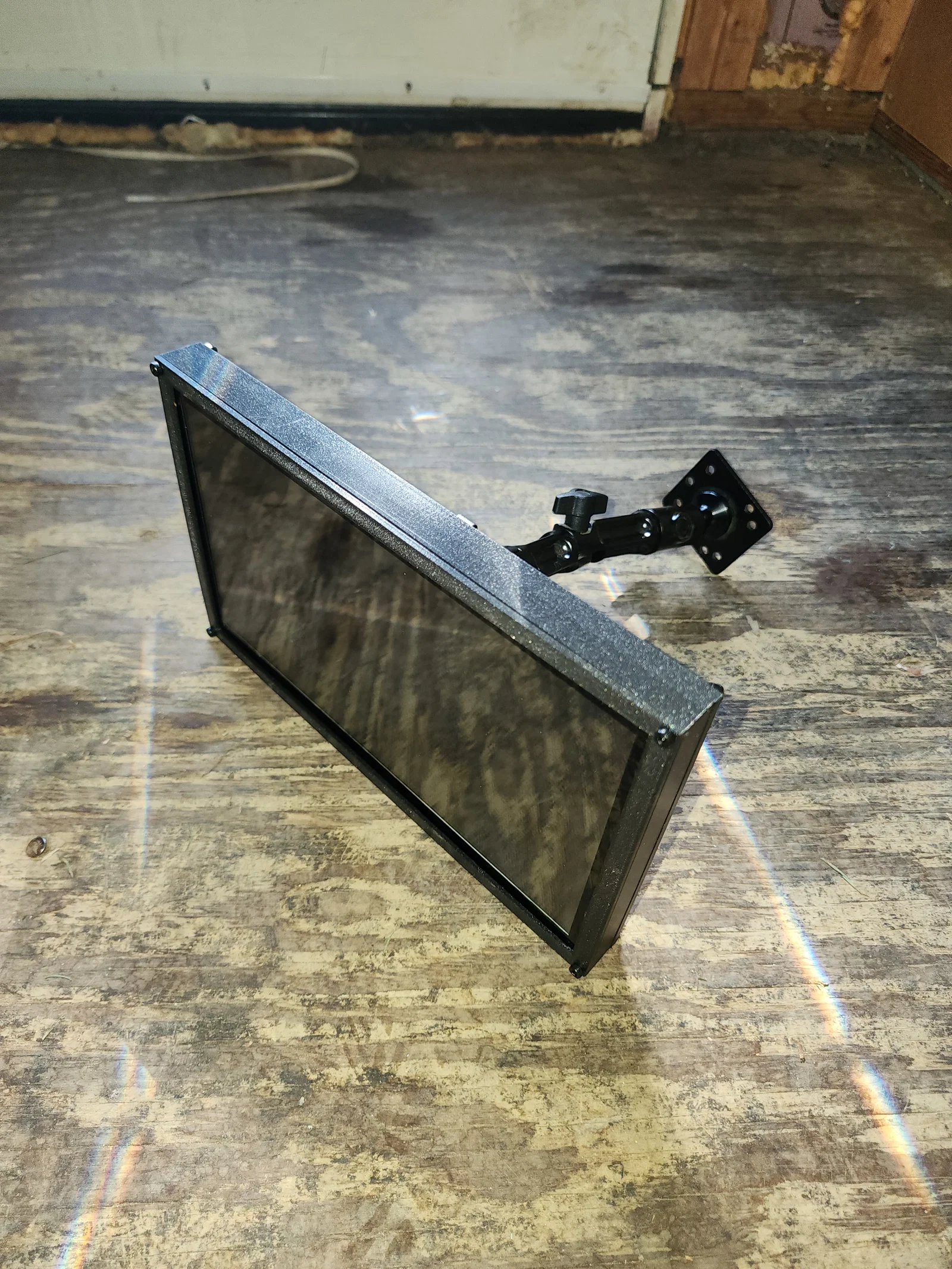

Vỏ bảo vệ (enclosure) cho màn hình cảm ứng Hamtysan 10.1"

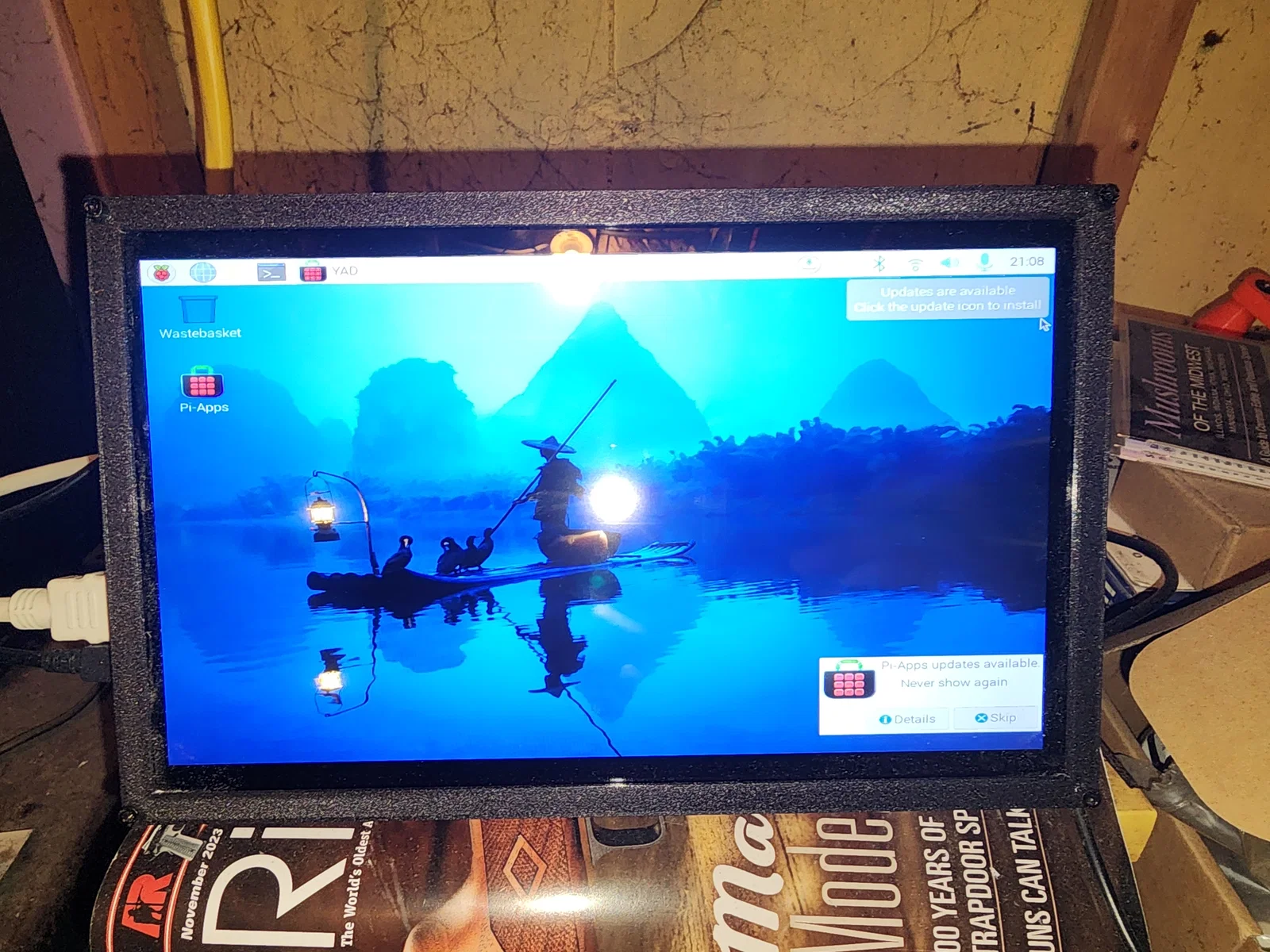

Mình thiết kế cái vỏ bảo vệ này để gắn màn hình cảm ứng lên xe hơi, kết nối với Raspberry Pi chạy Navit, nhưng bạn cũng có thể dùng nó rất tiện lợi trong xưởng làm việc của mình.

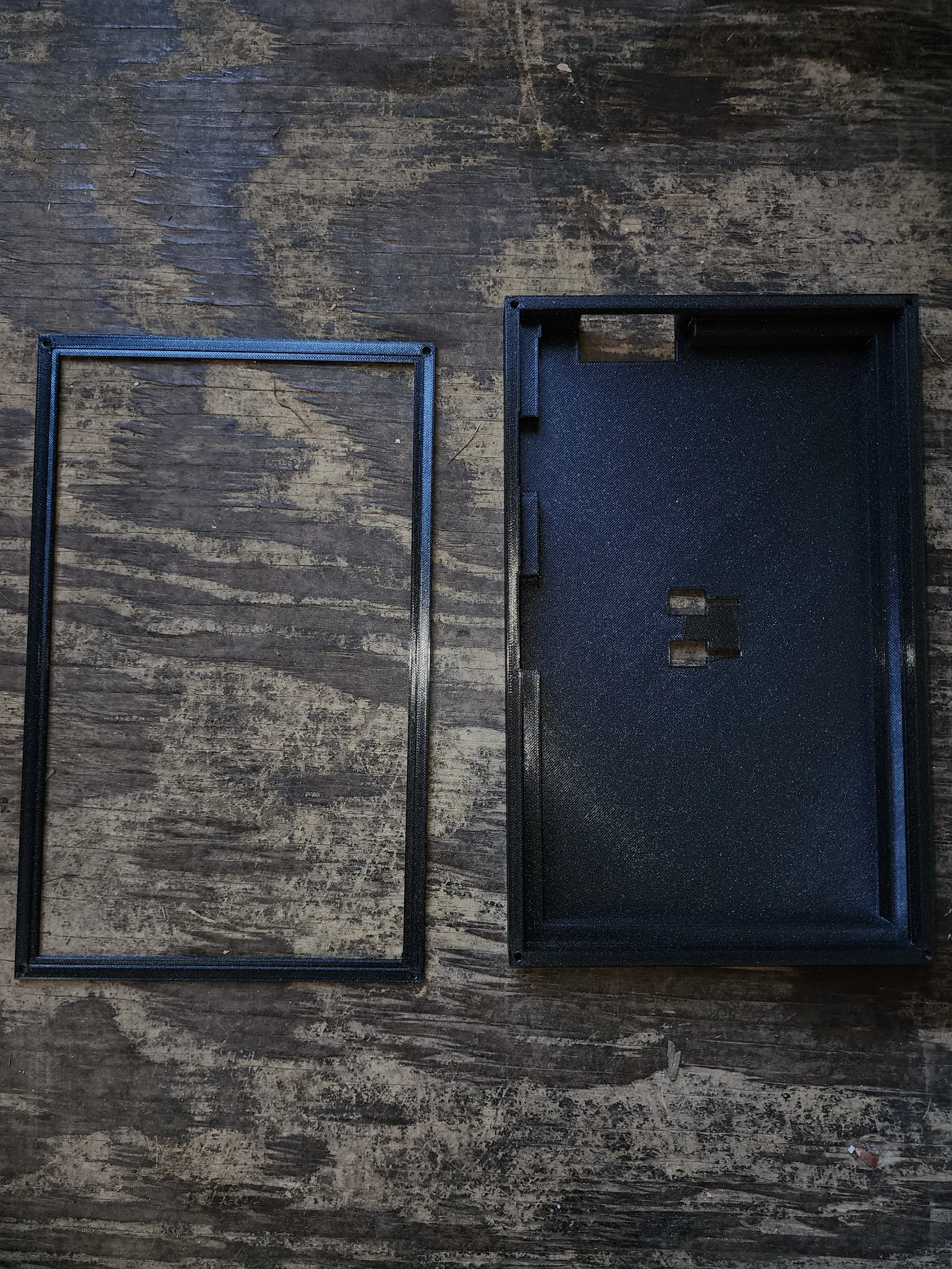

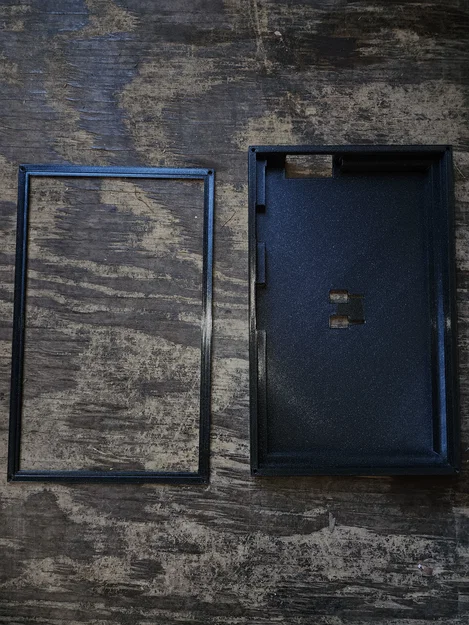

Vỏ này dùng vừa khít cho màn hình cảm ứng Hamtysan 10.1" tại đây.

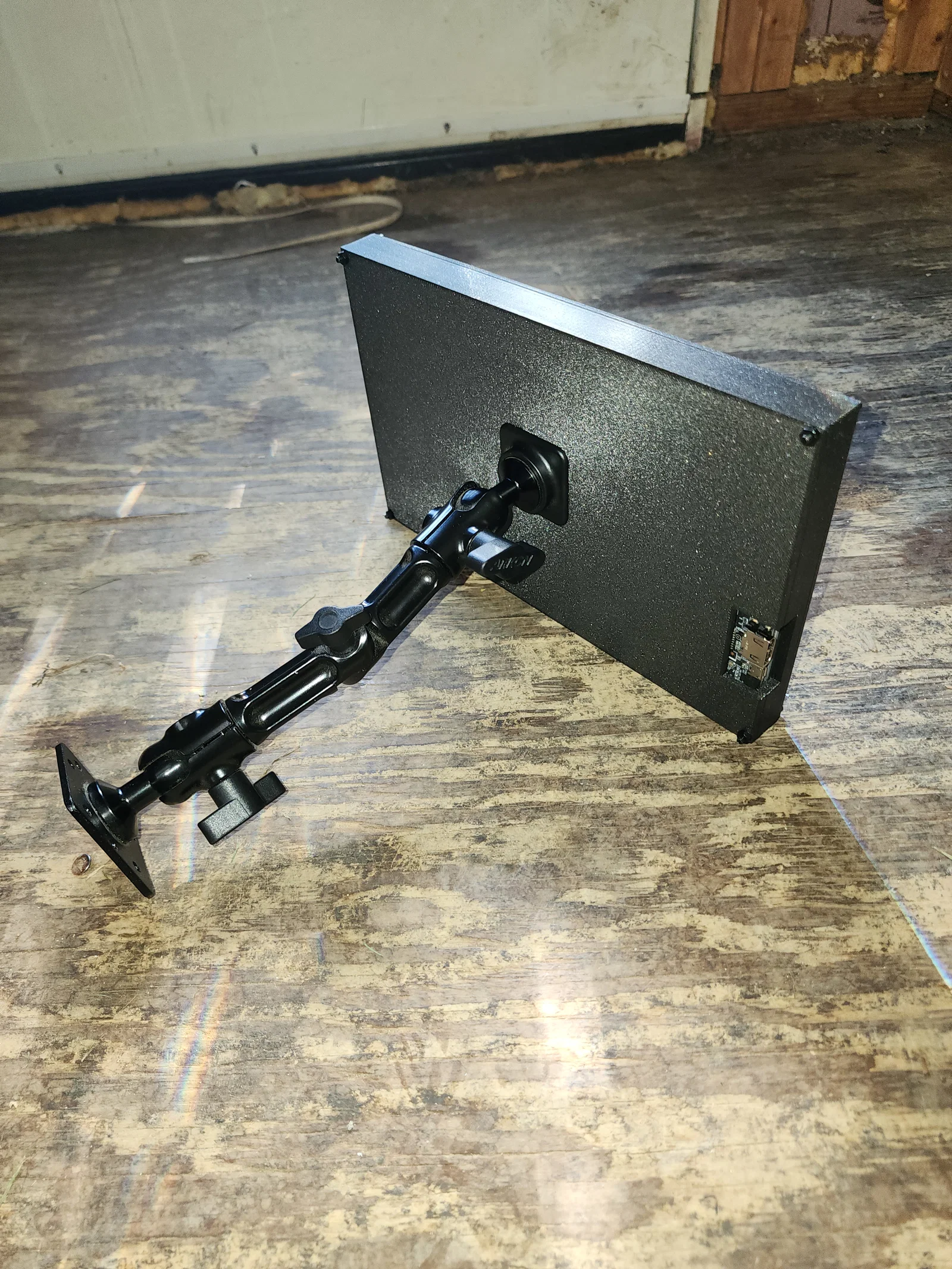

Bạn có thể tìm mua cánh tay đỡ tương thích tại đây tại đây.

Bạn sẽ cần chuẩn bị 4 con ốc M3 25mm và 4 con tán M3.

Nếu định gắn case lên cánh tay kim loại, mình khuyên các bạn nên in với độ đặc cao (mình đã in với 90% infill bằng nhựa PETG và rất yên tâm là nó sẽ không bị gãy khi xe đi qua chỗ xóc).

ĐÃ BỔ SUNG GÁ TREO TƯỜNG

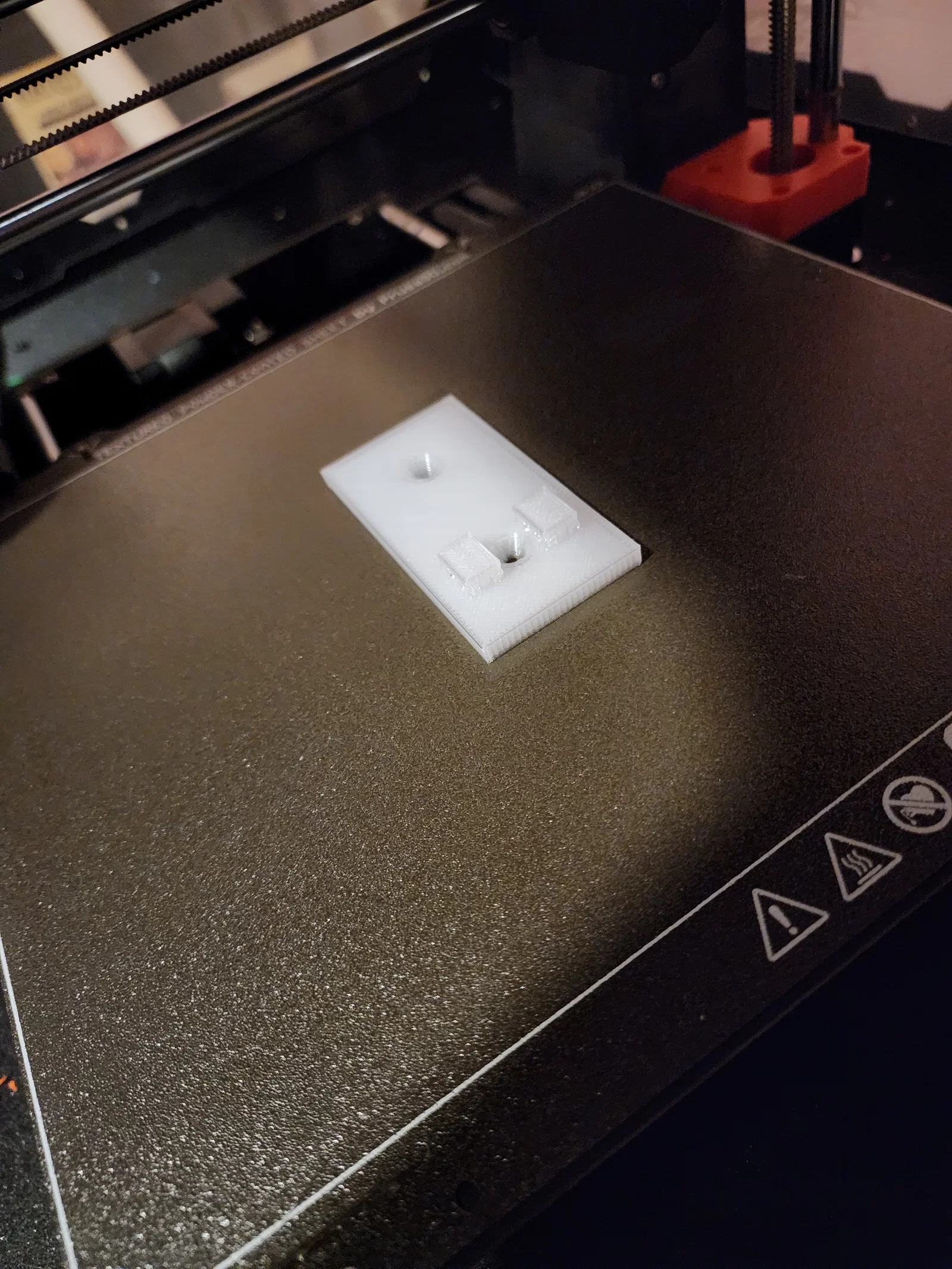

Mình vừa thiết kế thêm một cái gá treo tường cho những ai không muốn dùng cánh tay đỡ kim loại. Với bản này, hãy in ở mức 80% infill và chọn chế độ "supports everywhere" trong PrusaSlicer. Sau khi gỡ support, các bạn nhớ dùng giấy nhám hoặc giũa để làm sạch bề mặt, nếu không sẽ rất khó khăn khi tháo lắp thiết bị. Ngoài ra, mình có đính kèm file .3mf trong trường hợp các bạn cần thay đổi kích thước lỗ ốc, chỉ cần mở file dưới dạng project là có thể chỉnh sửa hoặc xóa các khối negative volumes để tùy biến theo ý thích.
