Vỏ Case TeensyROM Exposed cho Commodore 64

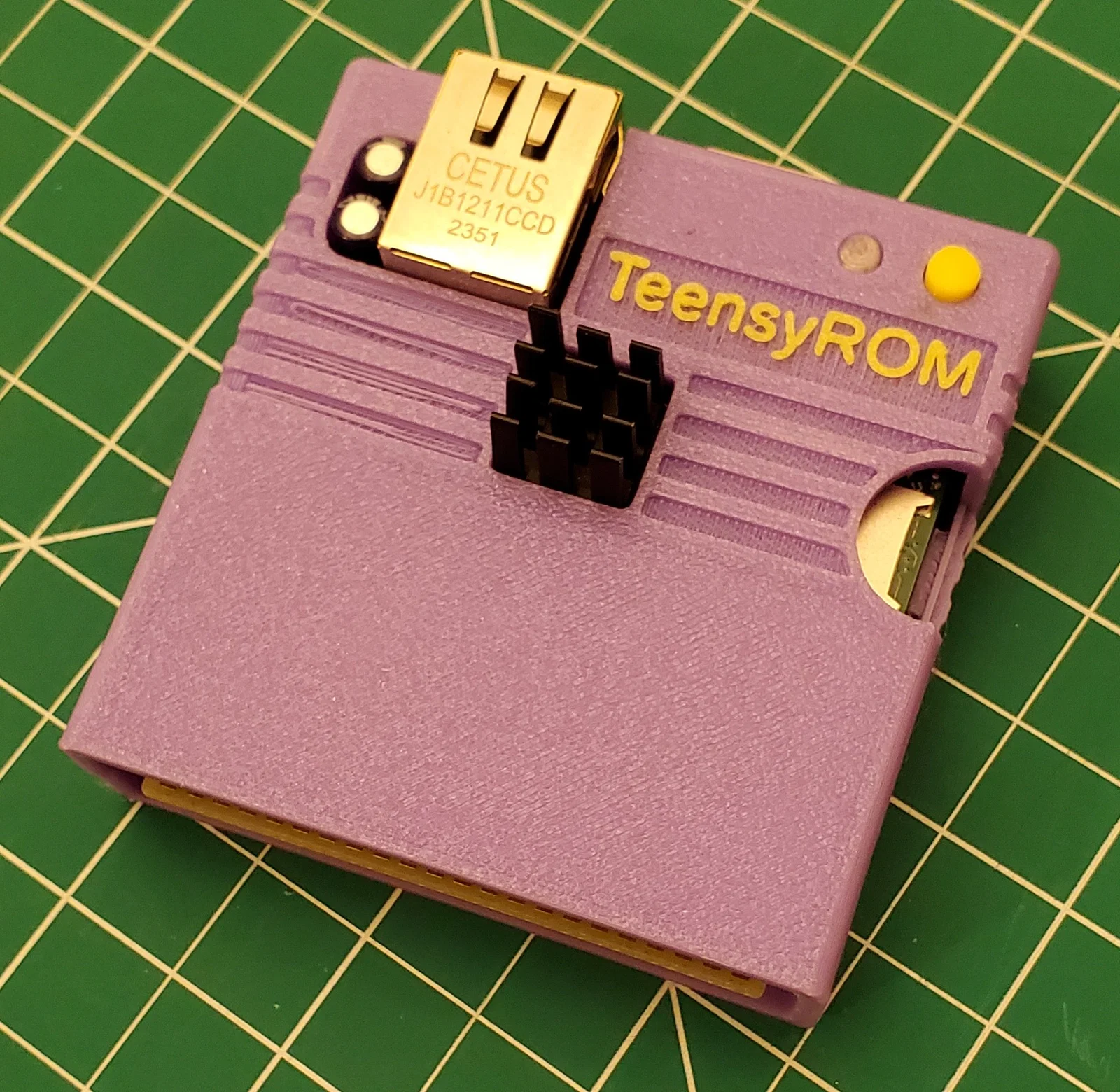

Đây là mẫu vỏ case thay thế cho băng game TeensyROM dành cho máy Commodore 64. Mẫu này được thiết kế để in rất dễ dàng (không cần support), với các phần cắt hở để lộ những linh kiện lớn của băng game. Thiết kế lấy cảm hứng đáng kể từ mẫu vỏ gốc của Stefan Wessels trên GitHub.

Cập nhật cho TeensyRom phiên bản 0.3: Hãy sử dụng các file “TeensyROM 0.3” cho phần vỏ, cùng với nắp đèn LED và nút bấm. Thiết kế này hỗ trợ ốc máy M3 (khuyến nghị loại 12mm) bắt trực tiếp vào lỗ nhựa.

Có hai phiên bản được cung cấp. Một bản dùng ốc đầu bằng M3x16mm (loại mình có sẵn), và bản còn lại sử dụng các thông số ốc vít côn từ thiết kế gốc.

Mình đã in nắp đèn LED bằng nhựa PETG trong suốt và dán vào bên trong mặt trên của vỏ. Đây chỉ là tùy chọn, bạn có thể thử các màu sắc hoặc chất liệu khác. Kích thước này rất vừa vặn với máy in của mình; nếu bạn thấy không vừa, có thể chỉnh lại tỷ lệ trong slicer hoặc cho mình biết nhé.

Nhãn màu

Vì mình không có máy in đa vật liệu, nên có hai cách để bạn có chữ nhiều màu trên vỏ:

• “Tô” cẩn thận lên các chữ nổi sau khi in. Dùng bút Sharpie ánh kim là hiệu quả nhất (nếu tay bạn đủ khéo).
• Tạo hai file gcode. Với file đầu, dùng slicer thêm khối “negative volume” phủ toàn bộ trừ phần chữ. Với file thứ hai, chỉ để khối “negative volume” phủ phần chữ (cao 0.7mm), và chỉnh “lift height” hoặc “Z-hop” tối thiểu 0.7mm. In file chứa chữ trước, sau đó đổi nhựa và in tiếp file còn lại đè lên.

Lưu ý: Mình đã đo đạc khá kỹ, nhưng có thể bạn vẫn cần tinh chỉnh một chút nếu board TeensyROM của bạn có sai lệch kích thước hoặc tùy thuộc vào dung sai máy in của mỗi người.

Cập nhật ngày 20 tháng 12 năm 2024

Kích thước và vị trí của khe tản nhiệt đã được điều chỉnh một chút để tăng độ chính xác.

Đã thêm mặt trên và nút bấm phiên bản “developer edition”. Khuyến khích in nút bằng nhựa trong để nhìn thấy rõ đèn LED của Teensy MCU.

Đã thêm phần đáy không dùng ốc cho các phiên bản TeensyROM cũ không có lỗ ốc trên PCB. Bạn có thể dùng mặt trên “tapered screw” với đáy này. (Kết hợp này cũng dùng được cho PCB có lỗ nếu bạn không muốn bắt ốc). Lưu ý rằng biến thể này không có cơ chế cố định ngoài lực ma sát ở các cạnh. Bạn có thể cần dùng một chút keo dán.
