Offset XY dual extruder - Hiệu chuẩn máy in 3D Idex
Bộ công cụ giúp bạn căn chỉnh và kiểm tra độ lệch trục X, Y cho máy in 3D sử dụng hệ thống dual extruder hoặc Idex. Hỗ trợ xác định chính xác sai số để hiệu chuẩn đầu đùn đạt kết quả tốt nhất.
Mô tả

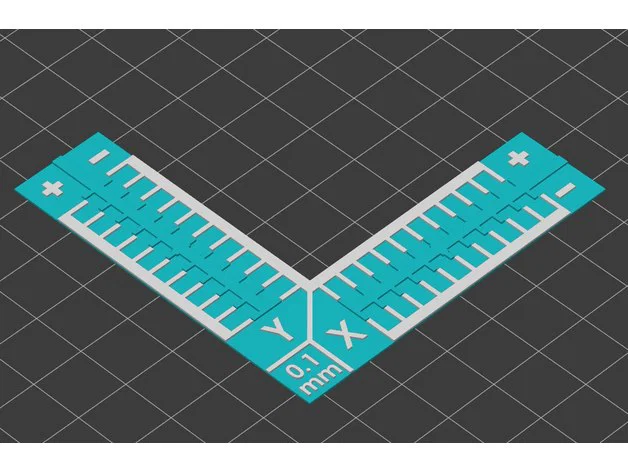

Đây là file giúp bạn dễ dàng căn chỉnh và kiểm tra độ lệch trục X và trục Y cho máy in 3D.
In file này bằng đầu đùn thứ nhất ---- Offset_X_Y_dual_extruder_1.stl
In file này bằng đầu đùn thứ hai ---- Offset_X_Y_dual_extruder_2.stl

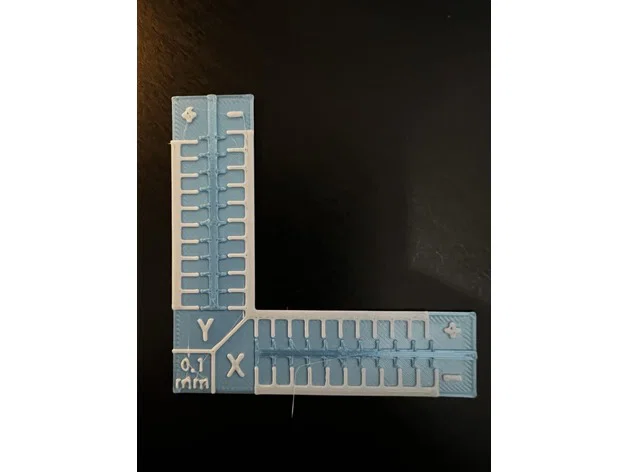

Cách đọc giá trị lệch (offset):
Thang đo giá trị
Trong hình dưới đây, bạn có thể thấy giá trị của mỗi vạch (0.1 * giá trị)
Ví dụ 1
Trong ví dụ đầu tiên, đầu đùn 2 được căn chỉnh hoàn hảo với đầu đùn 1 trên cả trục X và trục Y
Ví dụ 2
Trong ví dụ thứ hai, đầu đùn 2 bị lệch -0.3mm trên trục X và -0.2mm trên trục Y
Ví dụ 3
Trong ví dụ thứ ba, đầu đùn 2 bị lệch 0.6 mm trên trục X và -0.2mm trên trục Y
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
