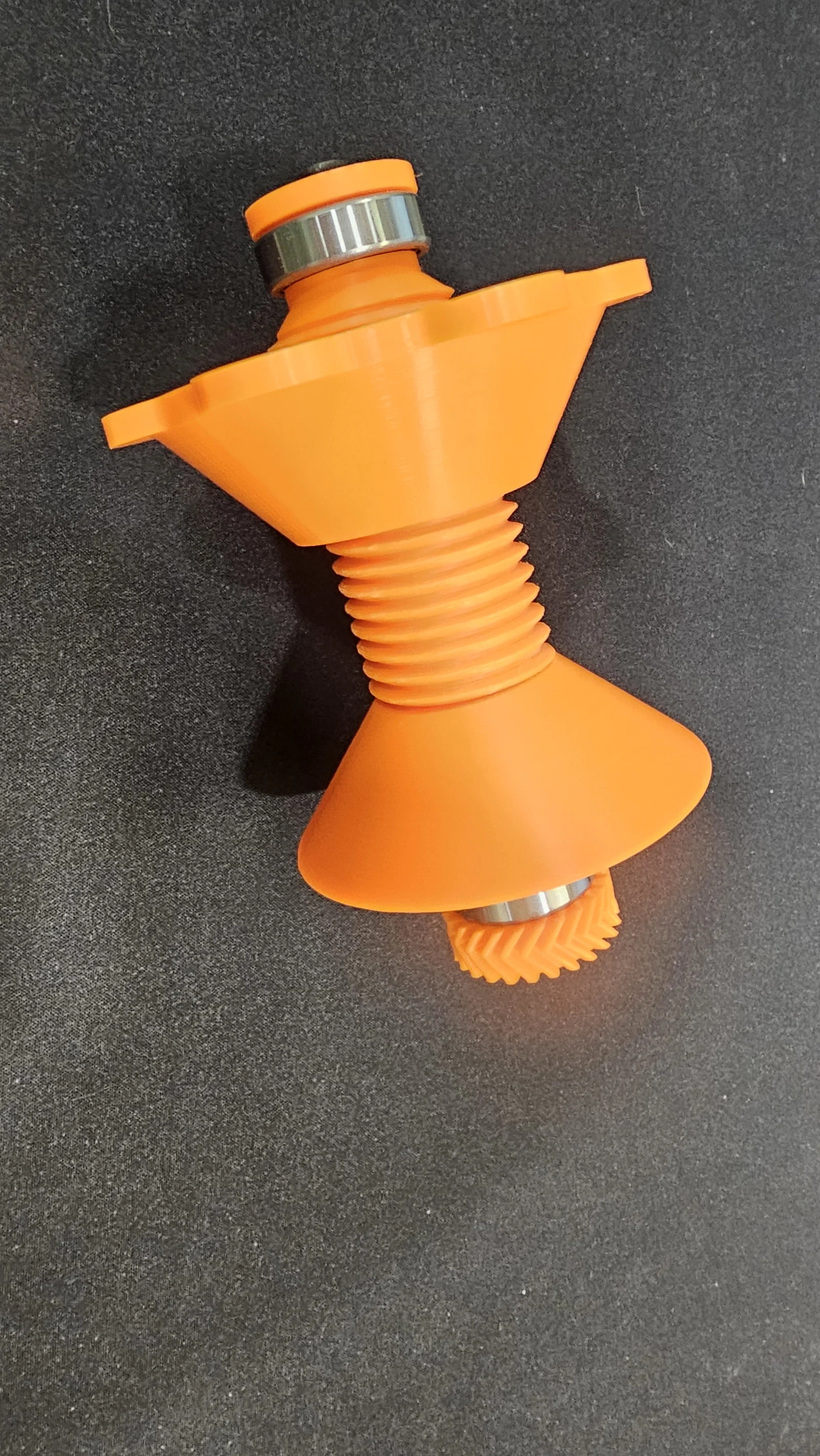

Awesome Filament Spool Rewinder Spindle Plus - Trục cuốn sợi nâng cấp

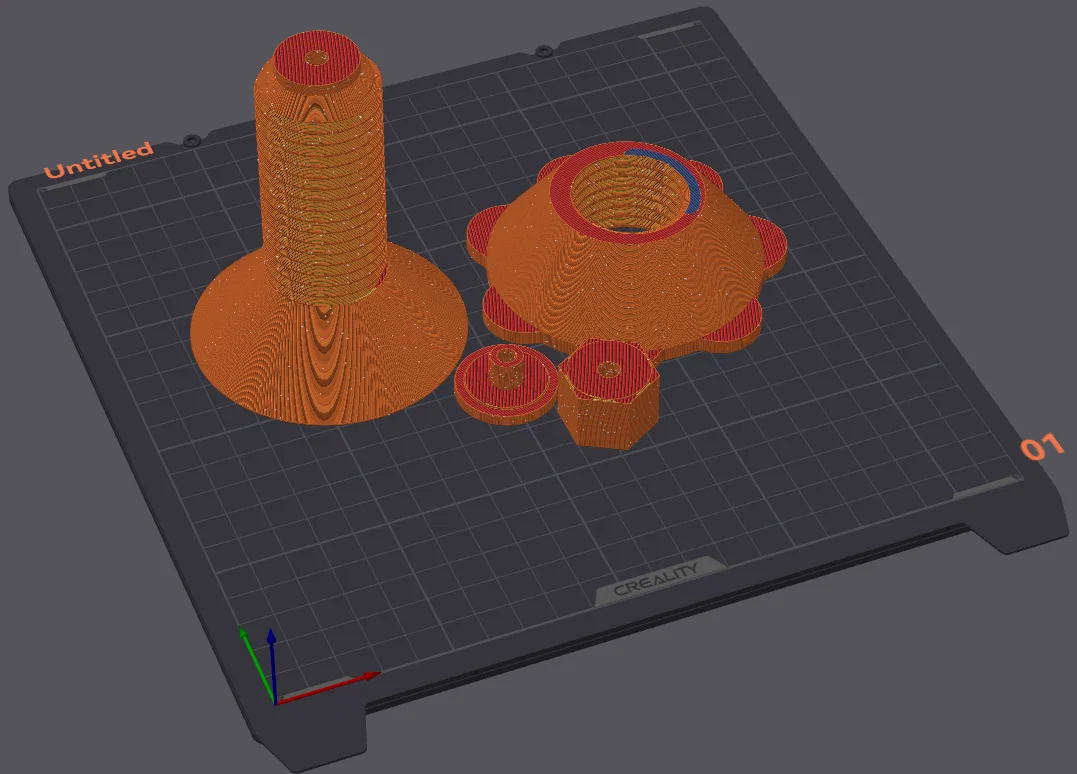

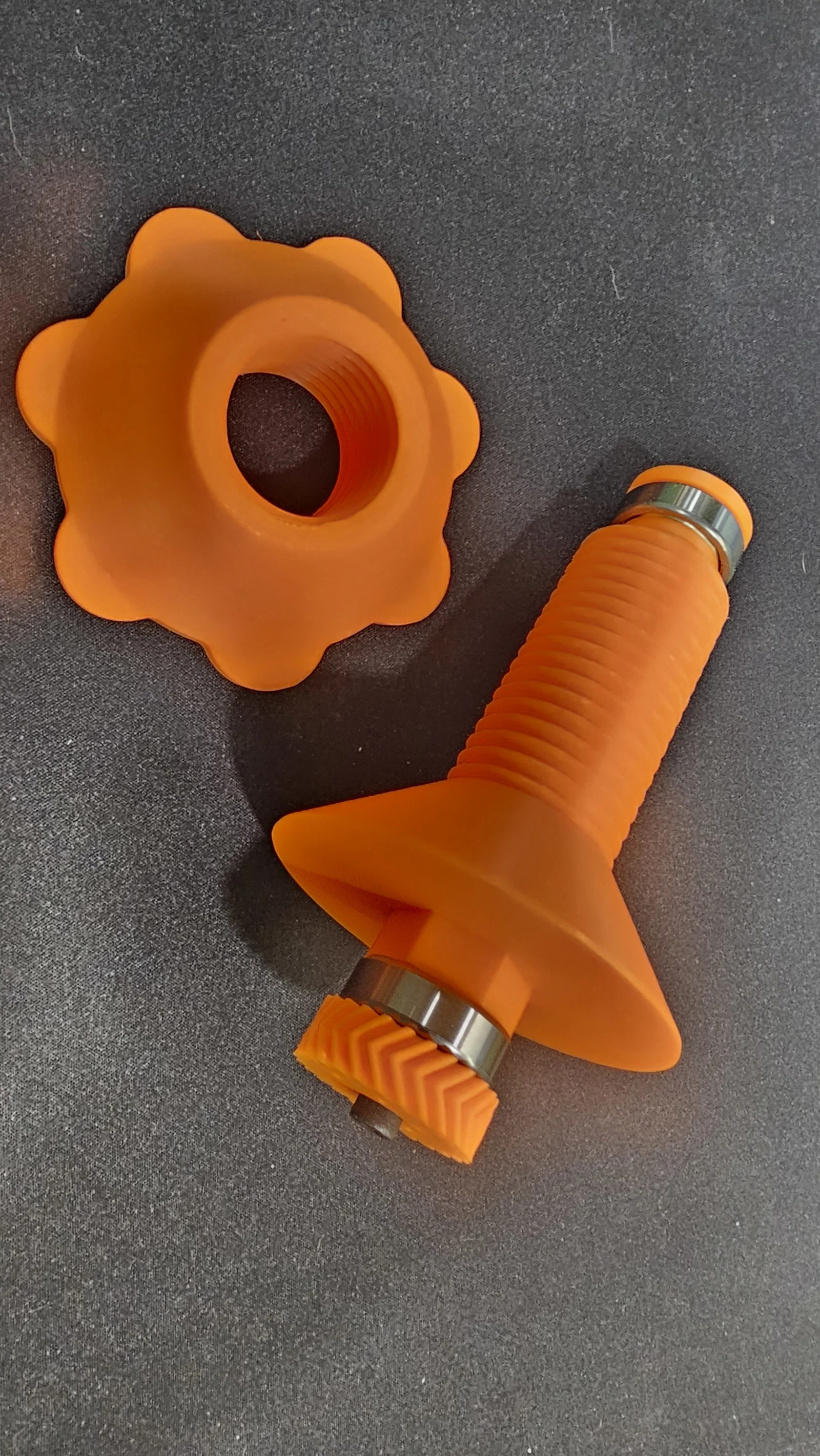

Thiết kế này tương thích với các cuộn in có lỗ tâm từ 80mm xuống đến 36mm. Phiên bản này chỉ cần dùng 2 vòng bi 6200 thay vì 4 như bản gốc. Không cần dùng support. Bộ giữ vòng bi ở đầu không tải được cố định bằng ốc M5x25mm (loại đầu trụ hoặc đầu bằng). Đối với phía bánh răng truyền động, bạn hãy dùng bộ giữ vòng bi original geared nằm trong thư mục spindle. Với lỗ 80mm, độ rộng tối đa của cuộn là 90mm, còn với lỗ 36mm thì độ rộng tối đa là 45mm. File Fusion 360 đã bao gồm các thông số để bạn có thể tùy chỉnh theo nhu cầu. ### Hướng dẫn in: * Đặt các bề mặt phẳng lớn xuống bàn in. * Giảm tốc độ in: khoảng 50mm/s cho tường ngoài và 100mm/s cho tường trong. * Không cần support, trừ khi bạn muốn gia cố hốc lục giác trên trục. ### Linh kiện cần chuẩn bị: * 2x Vòng bi 6200RS2 hoặc 6200ZZ (30x9x10). * 2x Ốc M5x25 (đầu trụ hoặc đầu bằng, dùng ốc dài hơn vẫn ổn). ### Lắp ráp và hoàn thiện: * Lắp insert ren M5 vào phần lục giác ở đầu có vòng tròn nổi. * Lắp insert ren M5 vào đầu nhỏ của trục chính. * Nhấn phần lục giác vào trục và kiểm tra tổng chiều dài là 110mm (có thể dán keo nếu cần, nhưng nên lắp vừa khít). * Lắp vòng bi 6200 vào bộ giữ vòng bi và bắt vít vào đầu nhỏ của trục. * Lắp vòng bi 6200 vào bộ giữ vòng bi bánh răng và bắt vít vào đầu lục giác. * Vặn đai ốc vào phần ren ngược vài lần cho trơn tru. Nếu máy in của bạn chưa chuẩn, có thể cần chà nhám nhẹ. ### Nhật ký cập nhật: * 24-12-2024: Thêm đai ốc nhỏ hơn để dùng được với nhiều loại cuộn in hơn, đặc biệt là các cuộn có đường kính trong nhỏ và bề ngang rộng.
