Máy cuốn lại cuộn filament nâng cấp tuyệt vời

CẬP NHẬT:

++một số người dùng gặp vấn đề với kích thước của trục 128 mm và 32 mm vì vậy tôi đã tải lên 4 biến thể - nhỏ, vừa, lớn, rất lớn.

vui lòng chọn cái nào phù hợp hơn với bạn, tùy thuộc vào việc hiệu chỉnh máy in của bạn.

nhiều người dùng ghét tôi vì thiết kế rất tệ này, tôi rất XIN LỖI vì thiết kế thực sự tệ của mình.

-tôi là một người mới bắt đầu trong CAD và thực sự là một KẺ NGU NGỐT, xin lỗi vì điều đó

→ Tôi đã tải lên tệp CAD - Step, hãy thoải mái cải thiện nó.

→hy vọng có một số chuyên gia có thể tạo ra một thiết kế tốt hơn từ thiết kế tệ của tôi.

Nhưng,

-->tôi thích thiết kế của mình và nó hoạt động rất tốt với tôi và tôi đã cuộn lại hàng trăm cuộn filament,

Chỉ một chút ủng hộ

>>>Ít hơn 10% các mô hình đã tải xuống nhận được một lượt thích.

→ Nếu bạn thích thiết kế, sẽ rất tốt nếu bạn nhấn nút thích và có thể chia sẻ bản in của bạn.

Tôi yêu dự án tuyệt vời này từ Miklos Kiszely, cảm ơn rất nhiều vì thiết kế này)

Nhưng theo ý kiến của tôi cần phải cải thiện.

Vì vậy, tôi đã cải thiện rất nhiều thứ và tìm thấy nhiều cải tiến mà đã rất tuyệt, tôi cũng đã nâng cấp những điều này và kết hợp chúng vào máy cuộn lại filament đã được cải tiến của tôi.

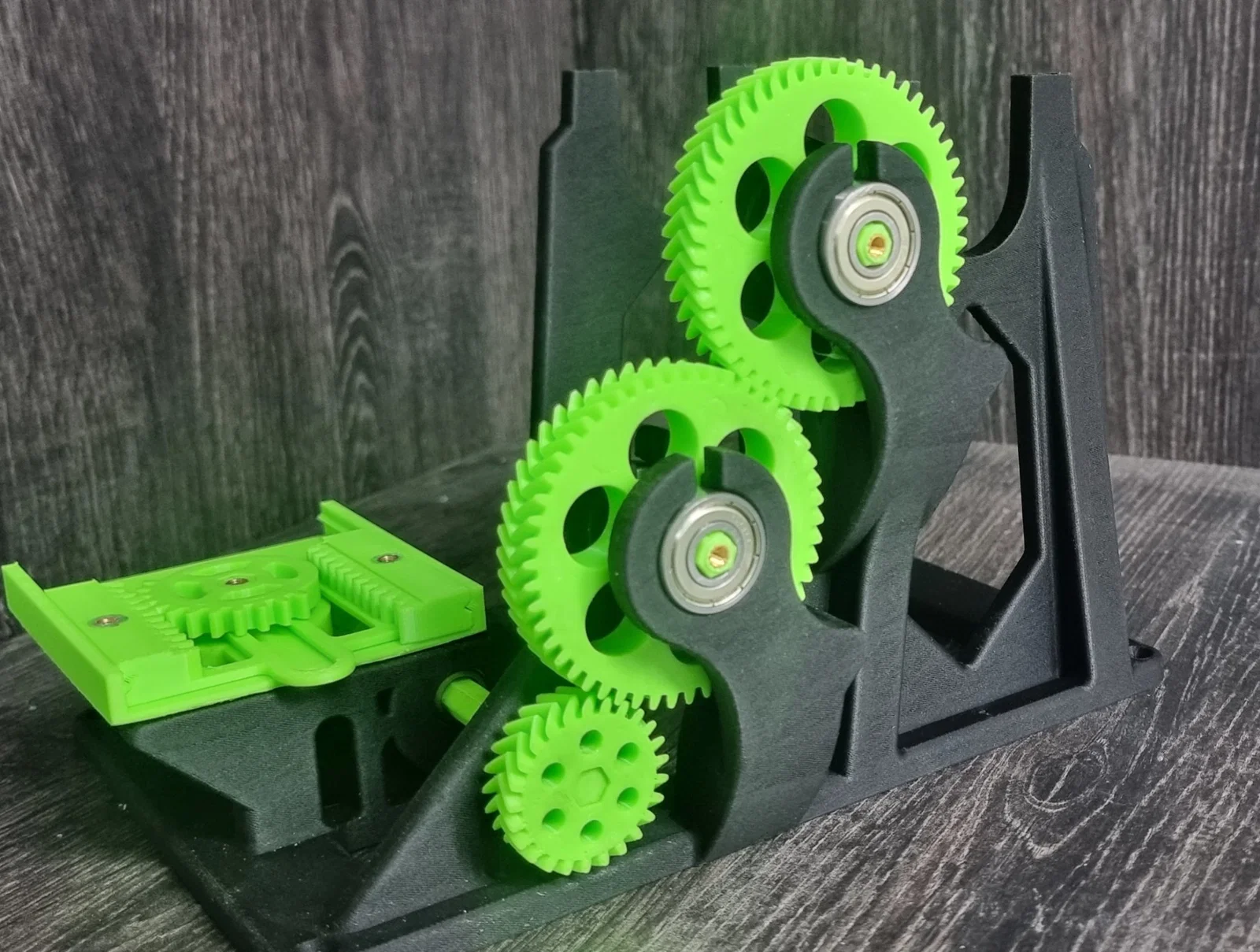

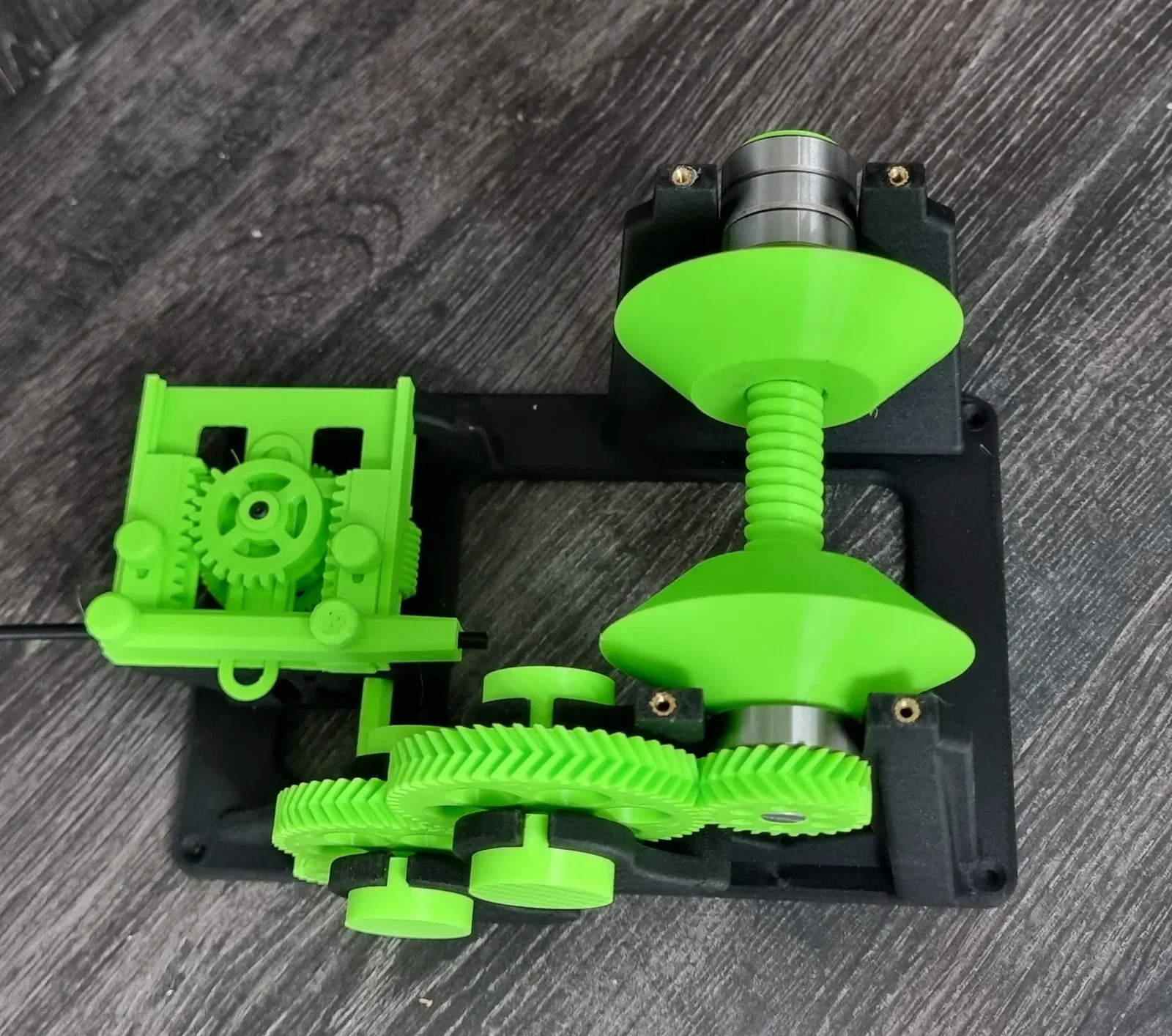

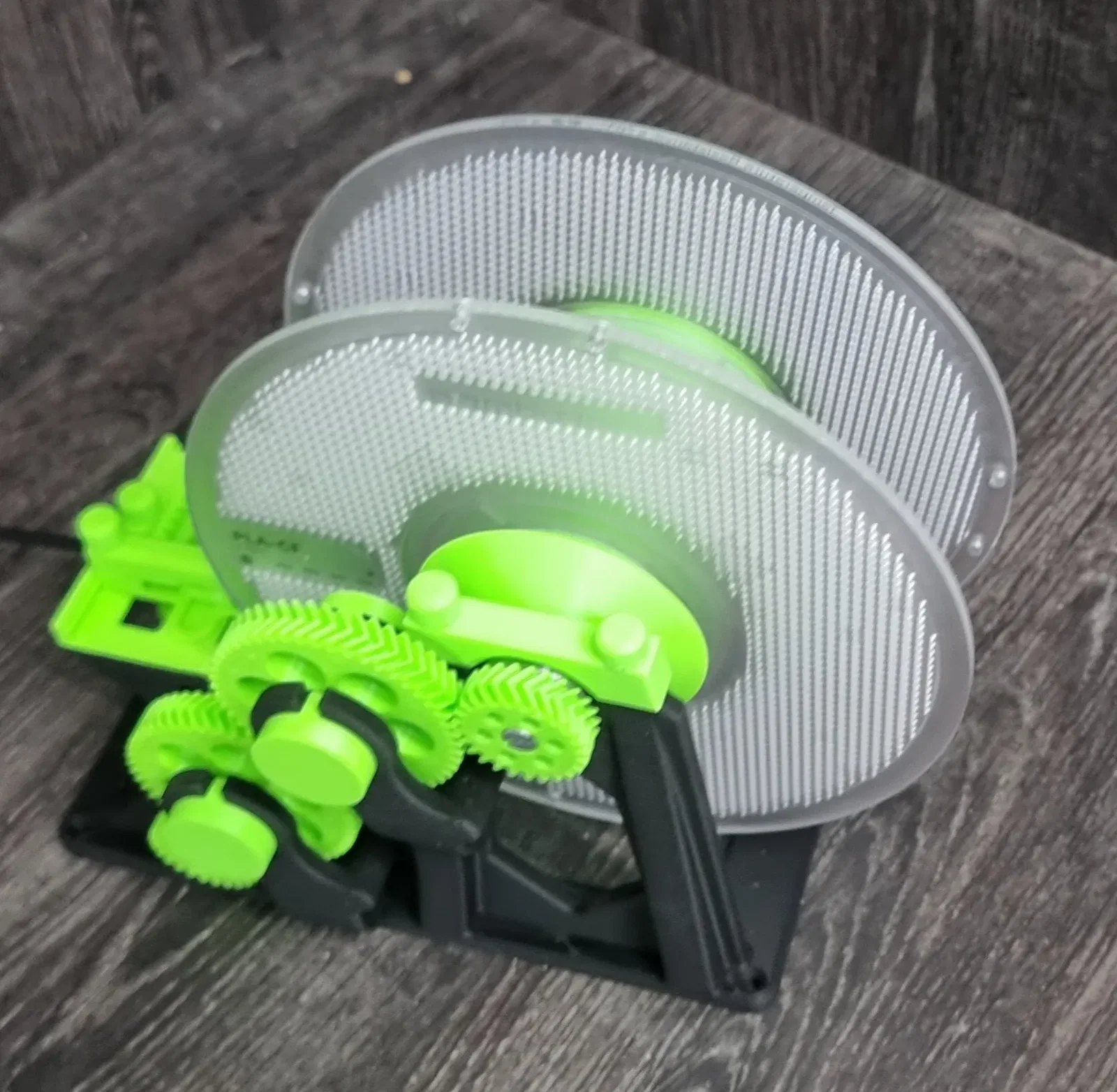

Máy cuộn lại filament tuyệt vời

có thể sử dụng bằng tay hoặc điều khiển điện

cả hai thiết kế đều có sẵn trong bài viết này.

Các thay đổi chính là:

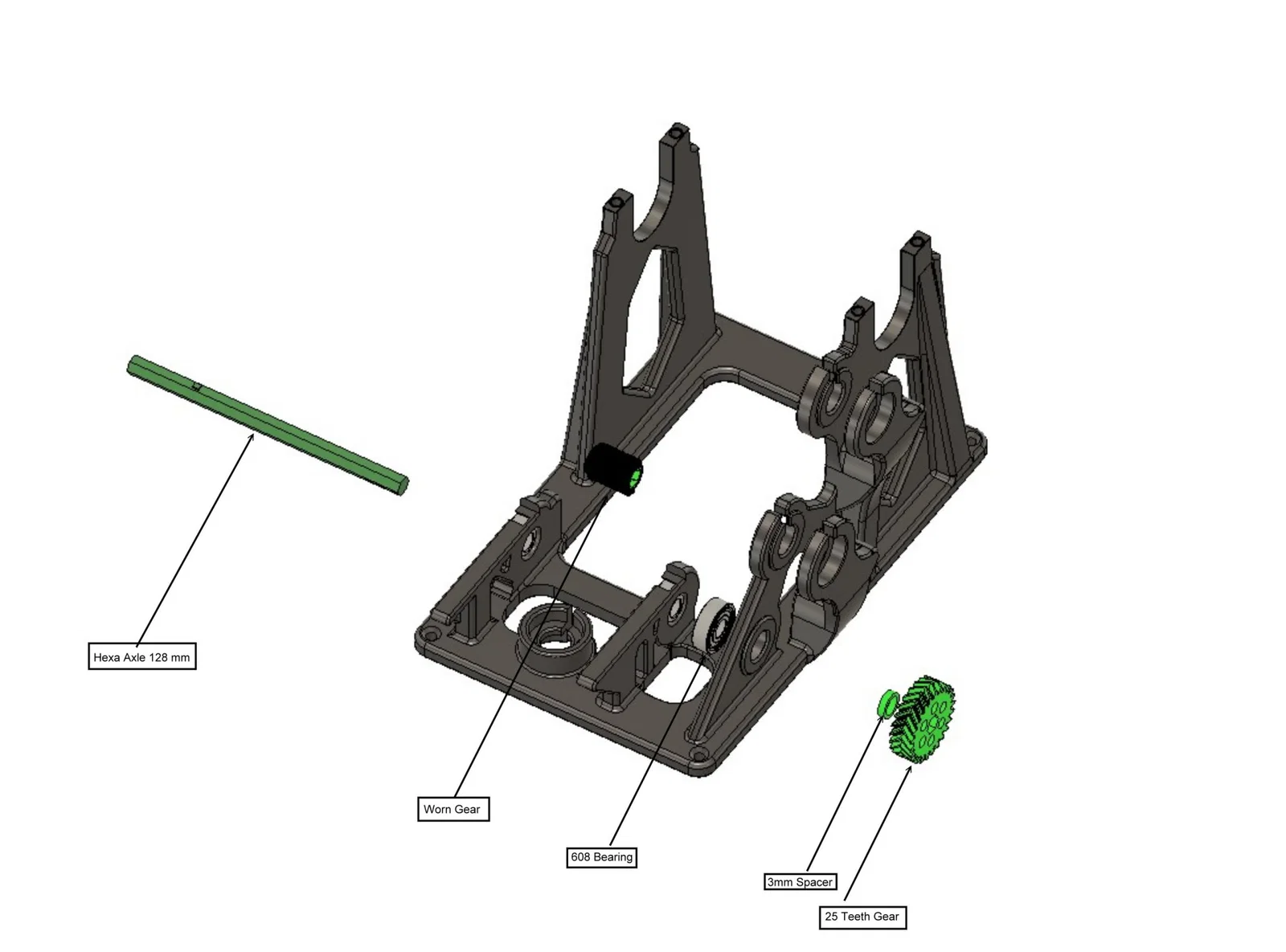

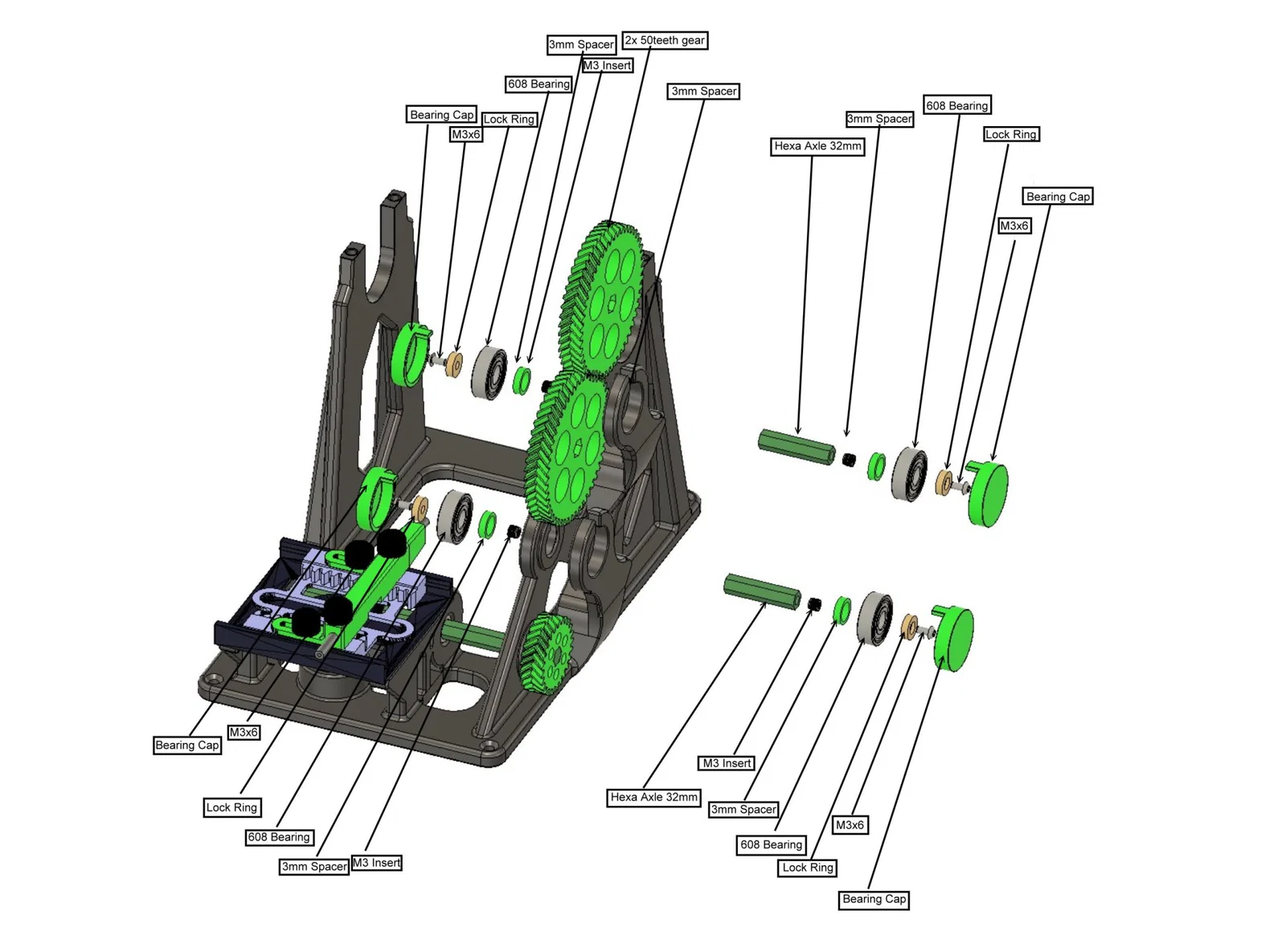

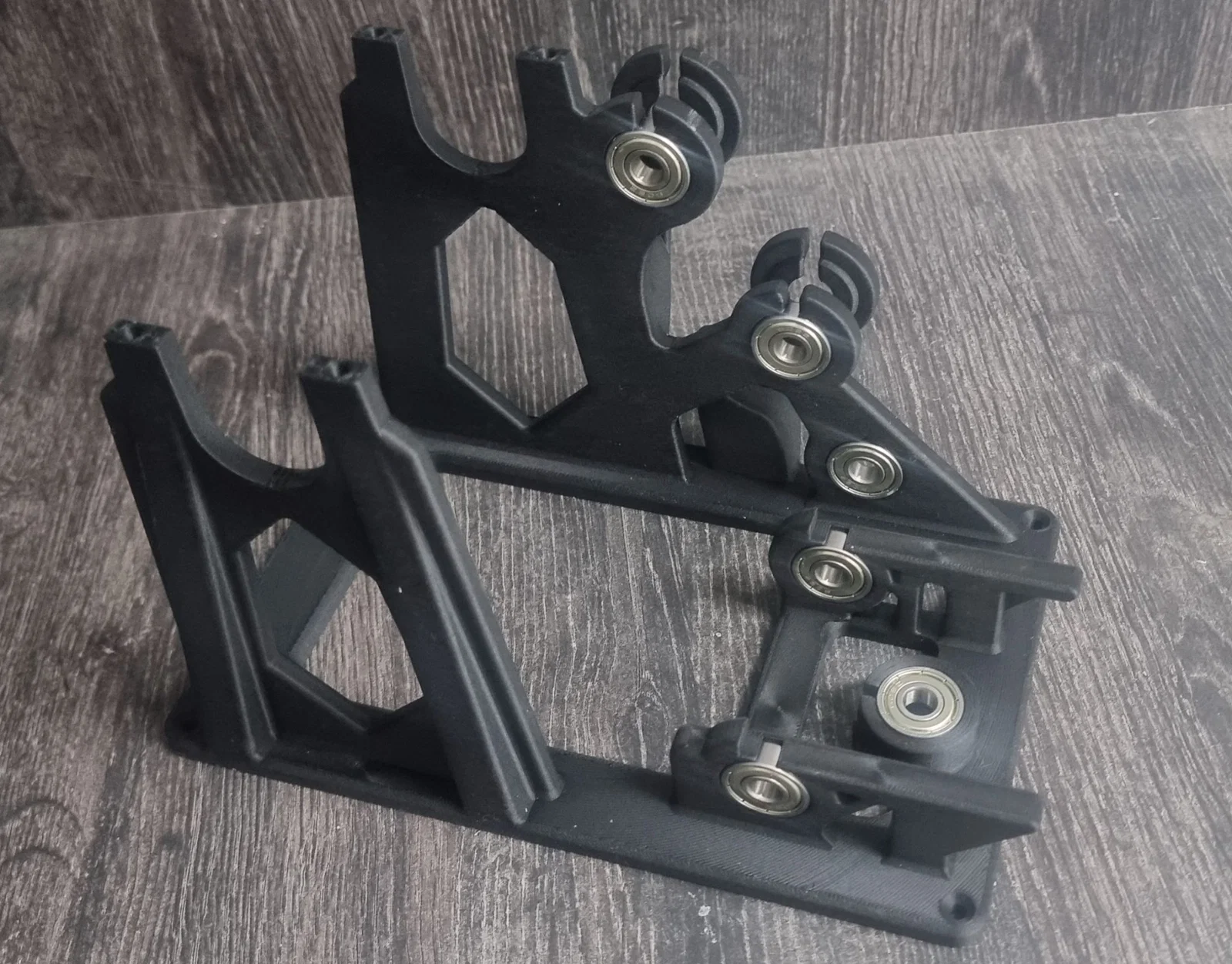

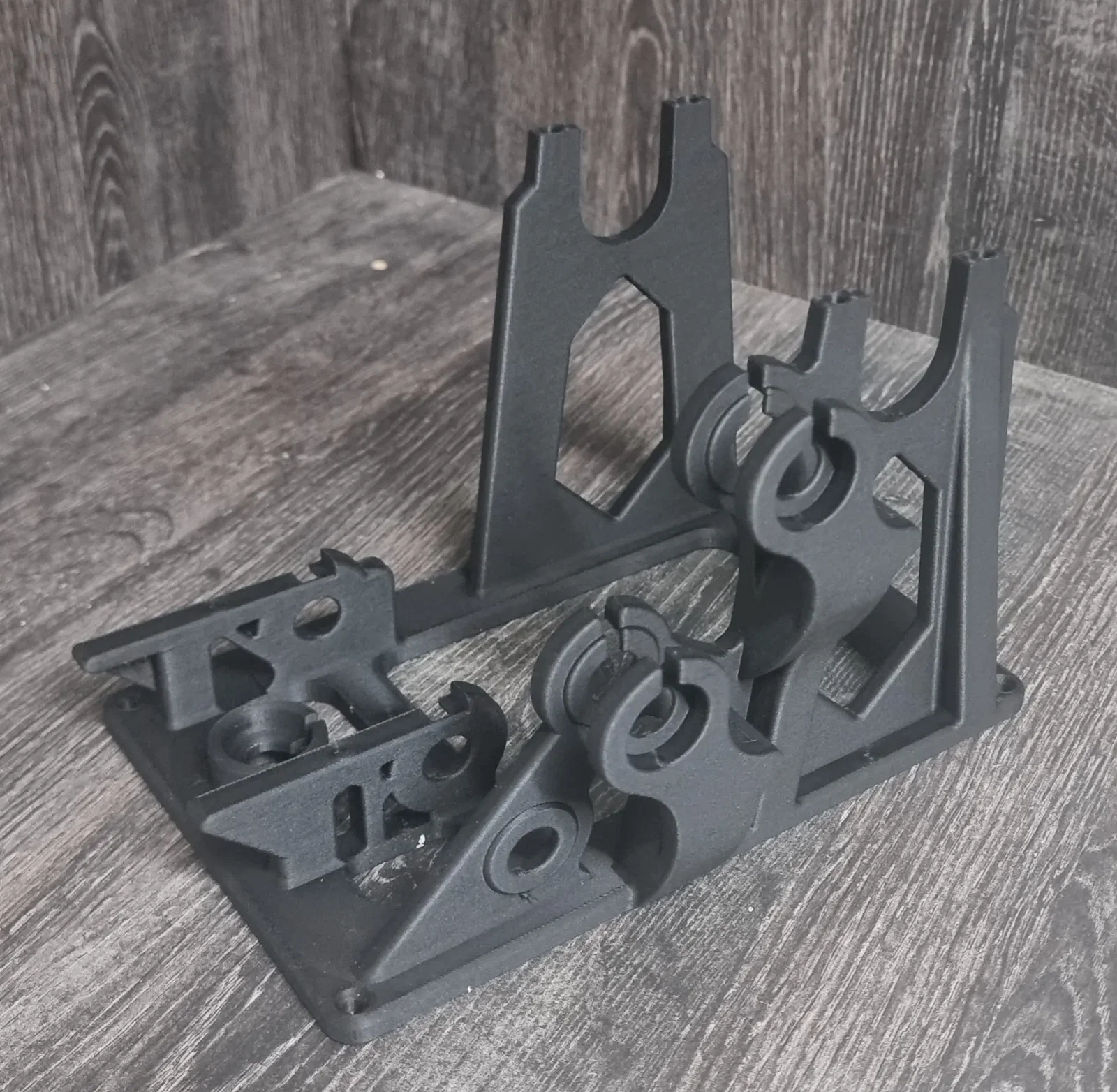

- Thân chính với 3 ổ bi bổ sung, vì vậy nó ổn định và đáng tin cậy hơn nhiều

-một ổ bi bổ sung tại Thân chính để hướng dẫn bánh răng giữa tốt hơn.

-một ổ bi bổ sung tại Thân chính để hướng dẫn trục tốt hơn nhiều.

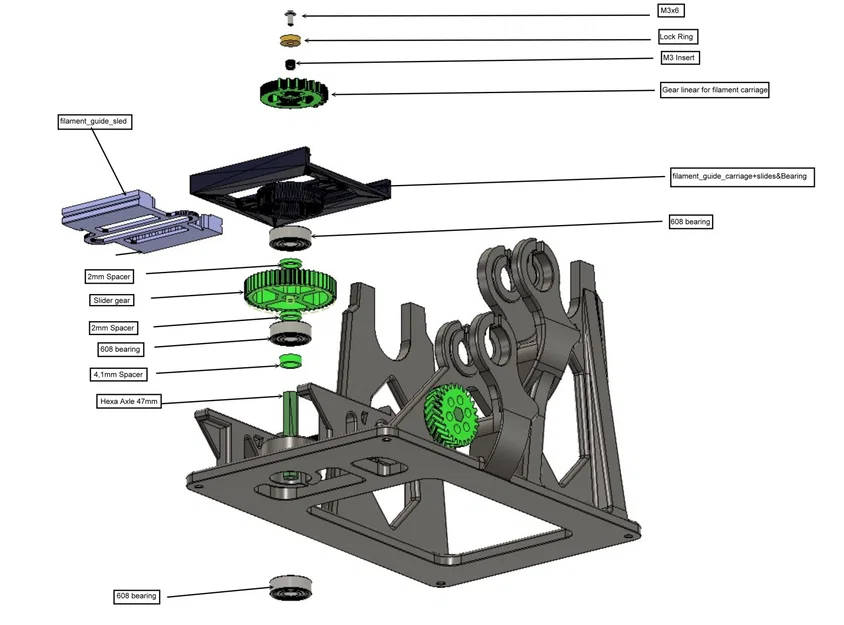

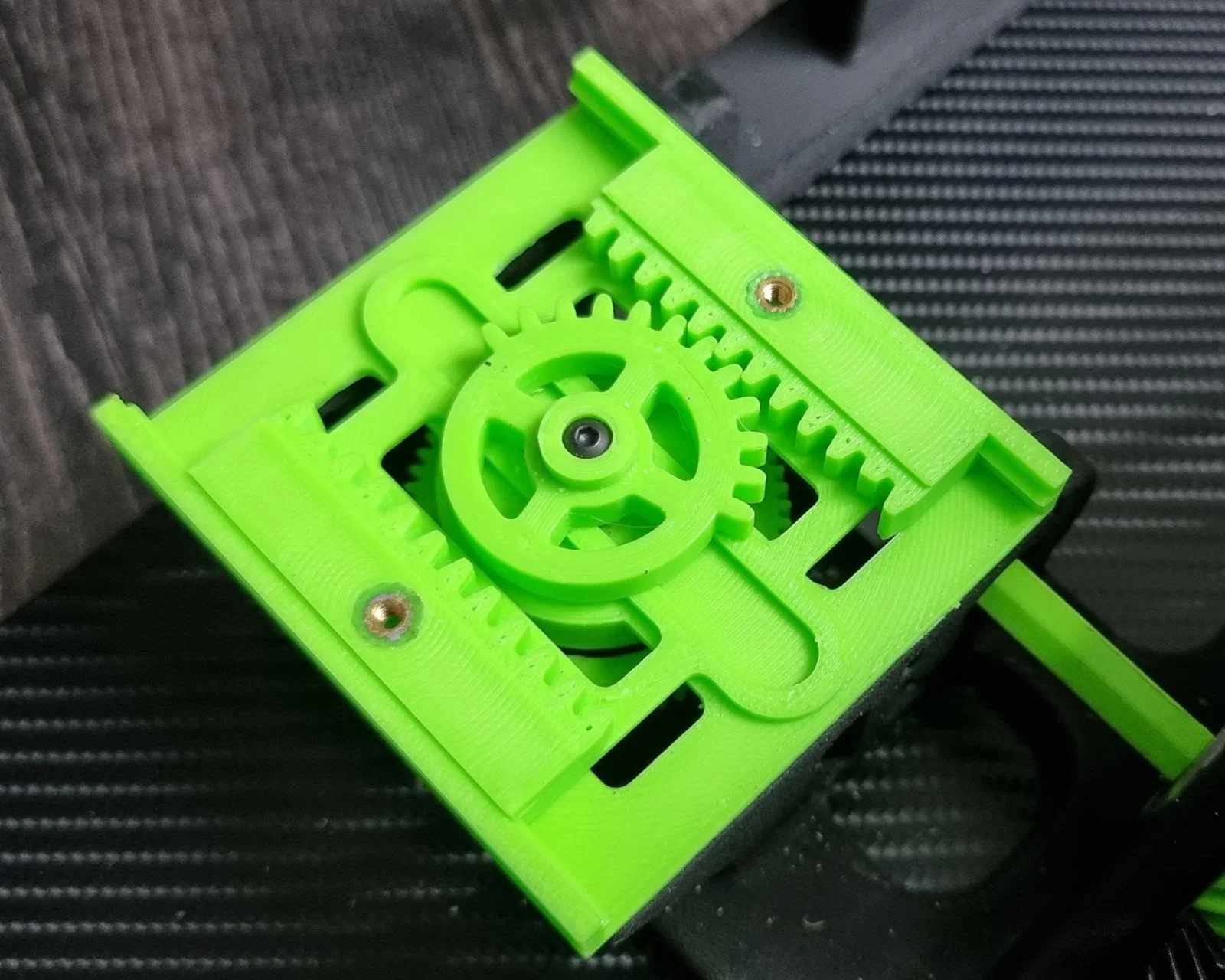

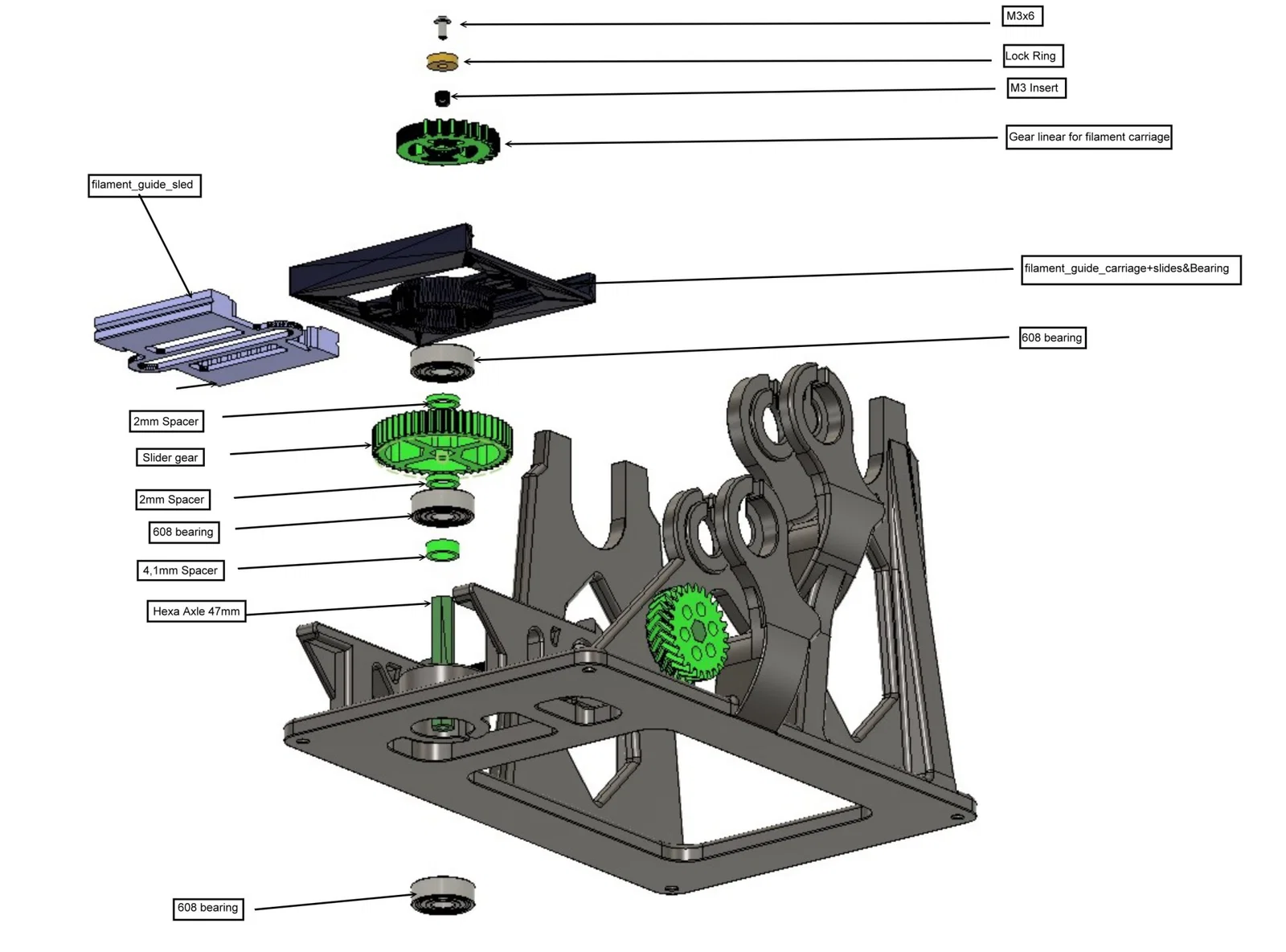

-một ổ bi bổ sung tại bộ lắp bánh răng của xe trượt filament

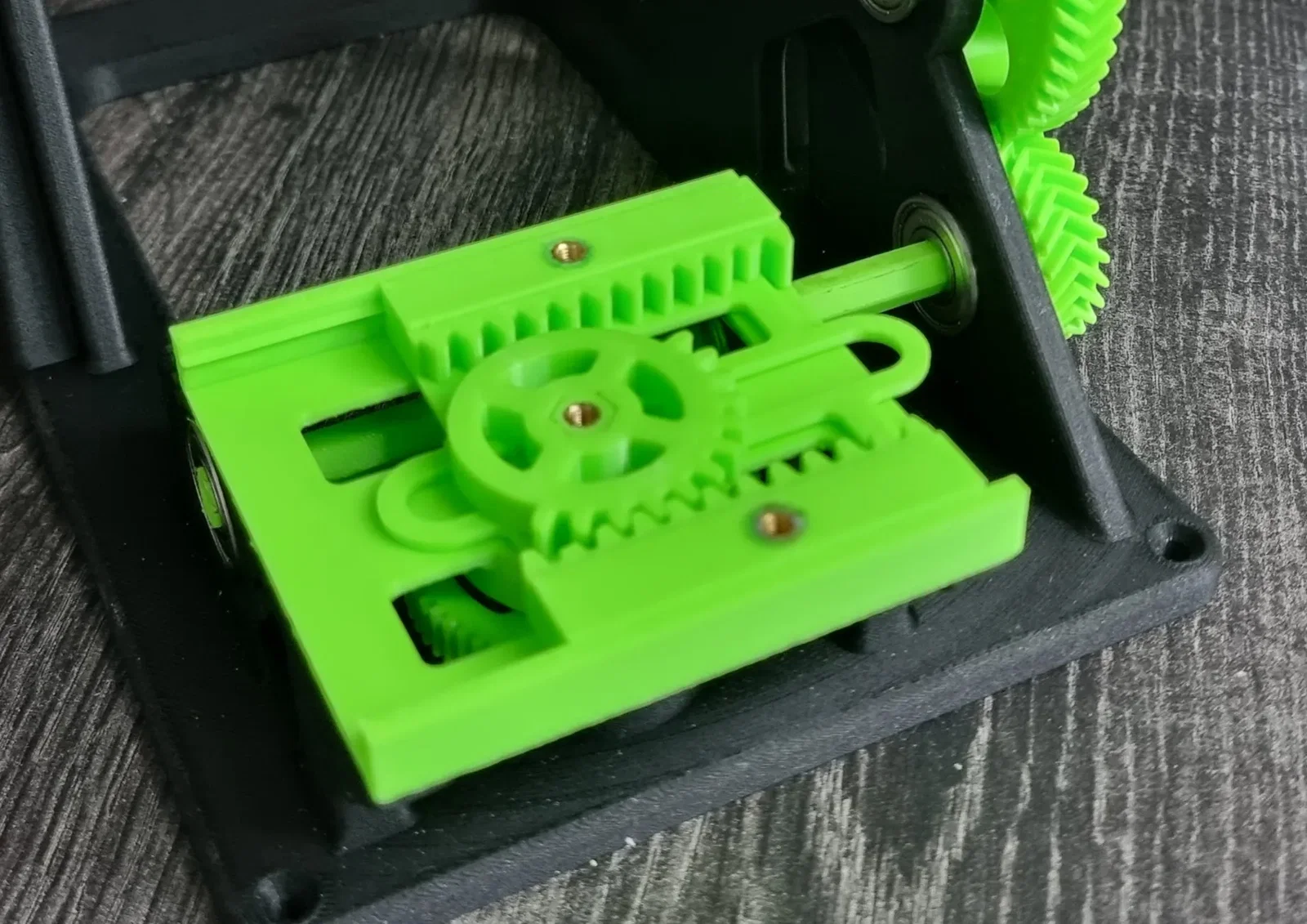

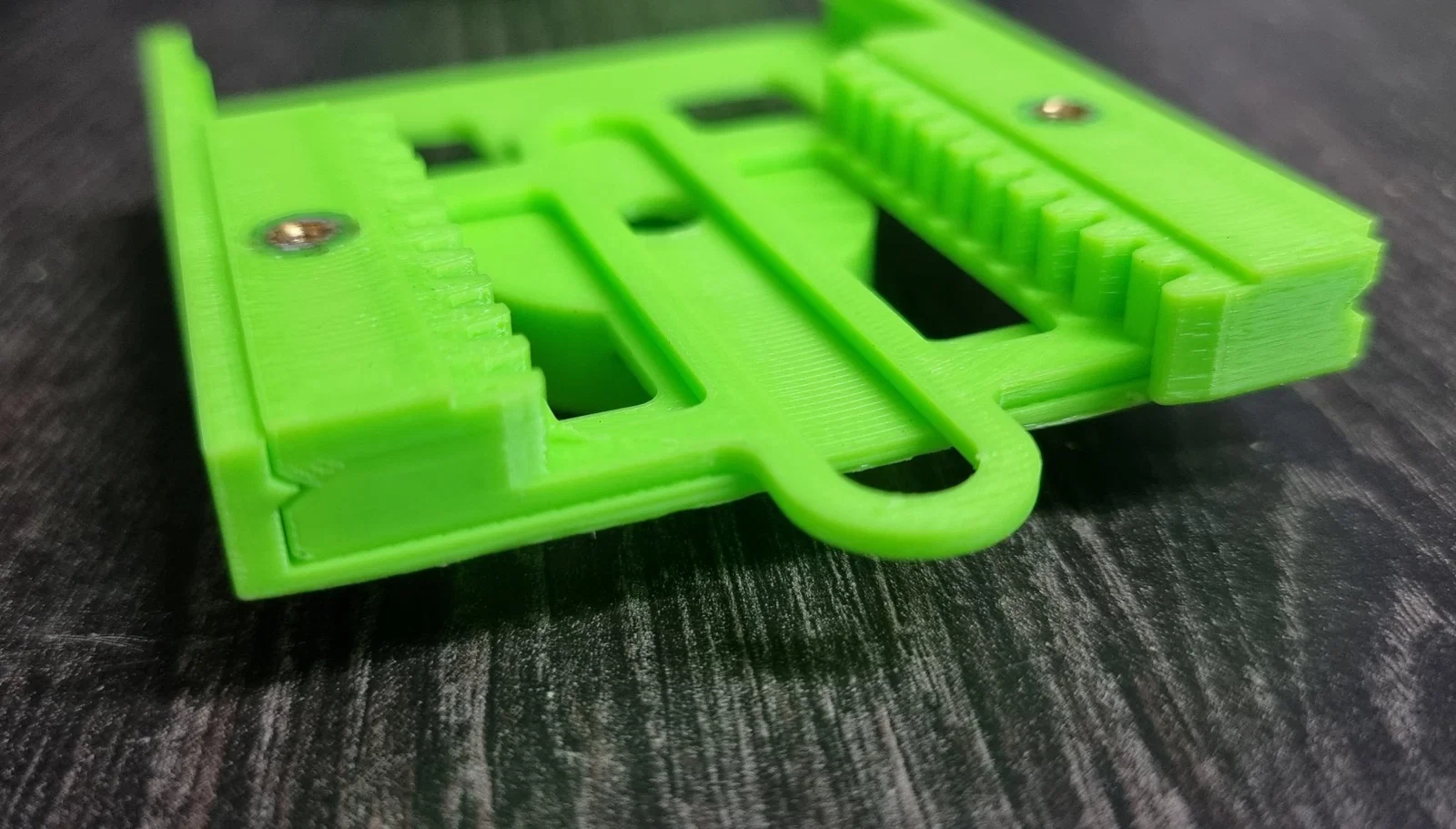

-hướng dẫn với các trượt tại xe trượt filament để hướng dẫn tốt hơn và tránh bị nâng lên

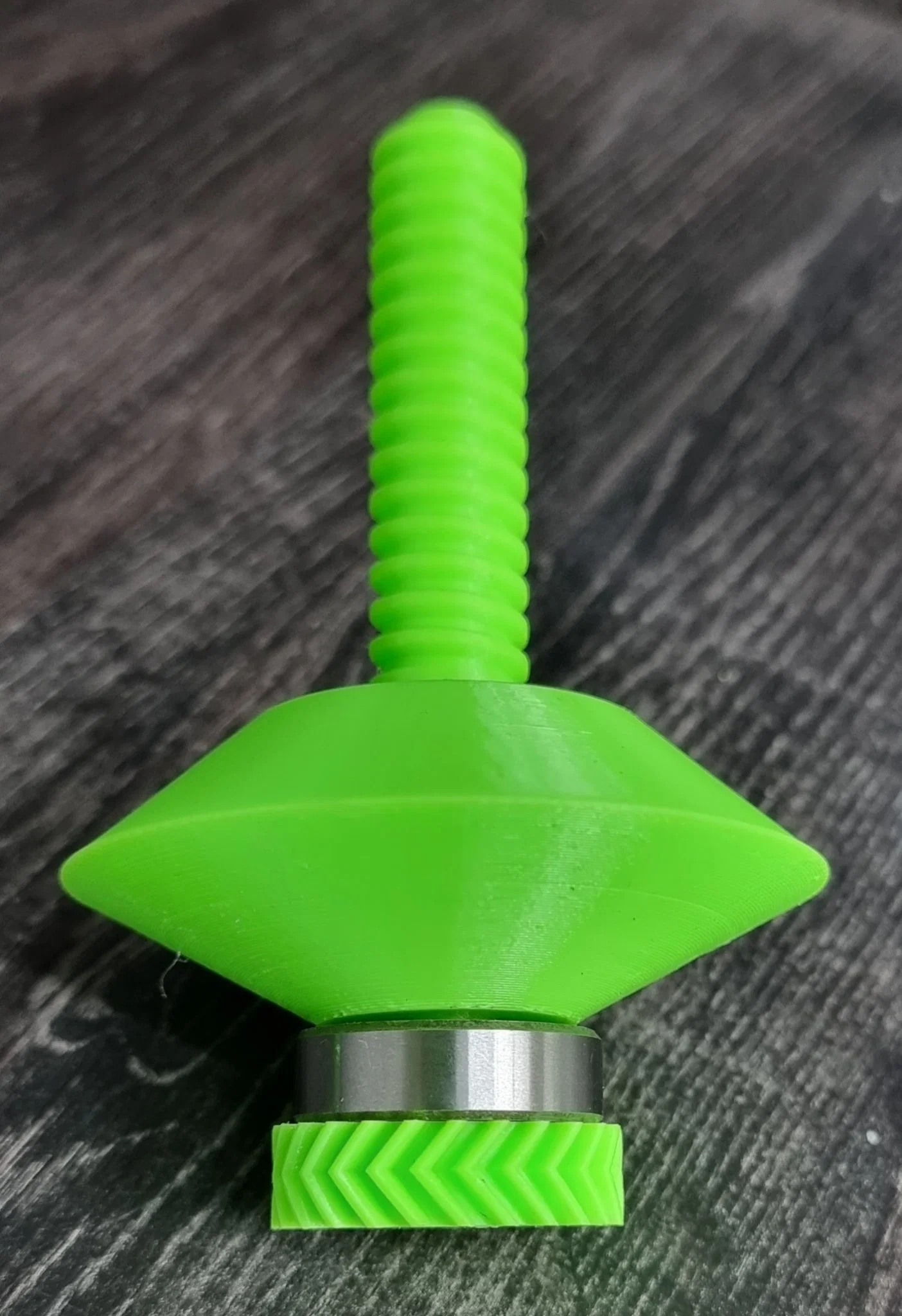

-Trục với Ổ bi, để tránh mài mòn quá mức và hoạt động mượt mà hơn

-tôi đã tải lên 2 Trục một cái bình thường một cái cho cuộn Bambu và một cái ngắn hơn cho Sunlu và tương tự…

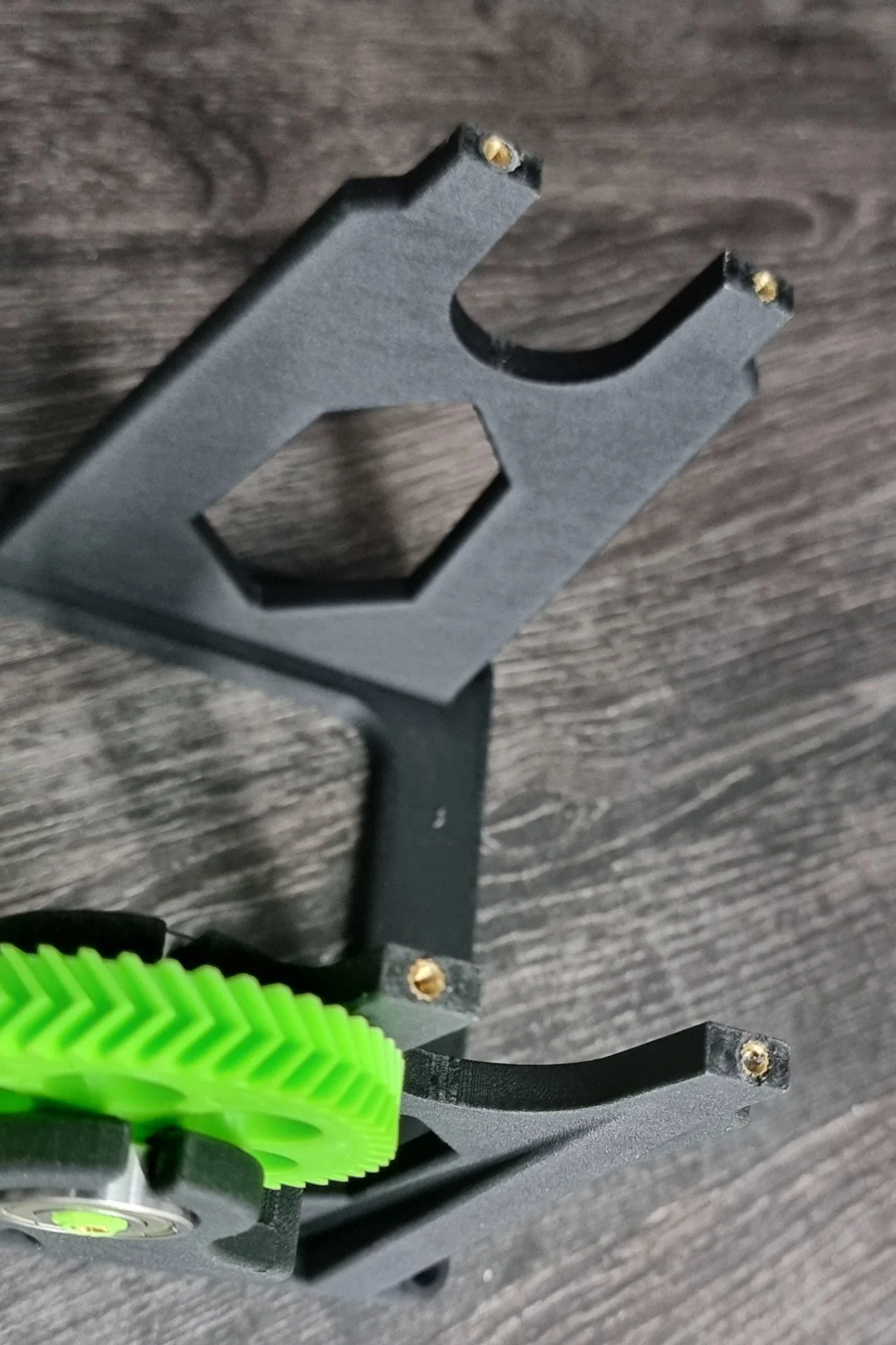

-các chèn ren bổ sung ở phía trên để phù hợp với nắp cho trục cuộn filament

-các lỗ ở đáy của Thân chính để cố định nó trên Bàn hoặc một thứ gì đó khác..

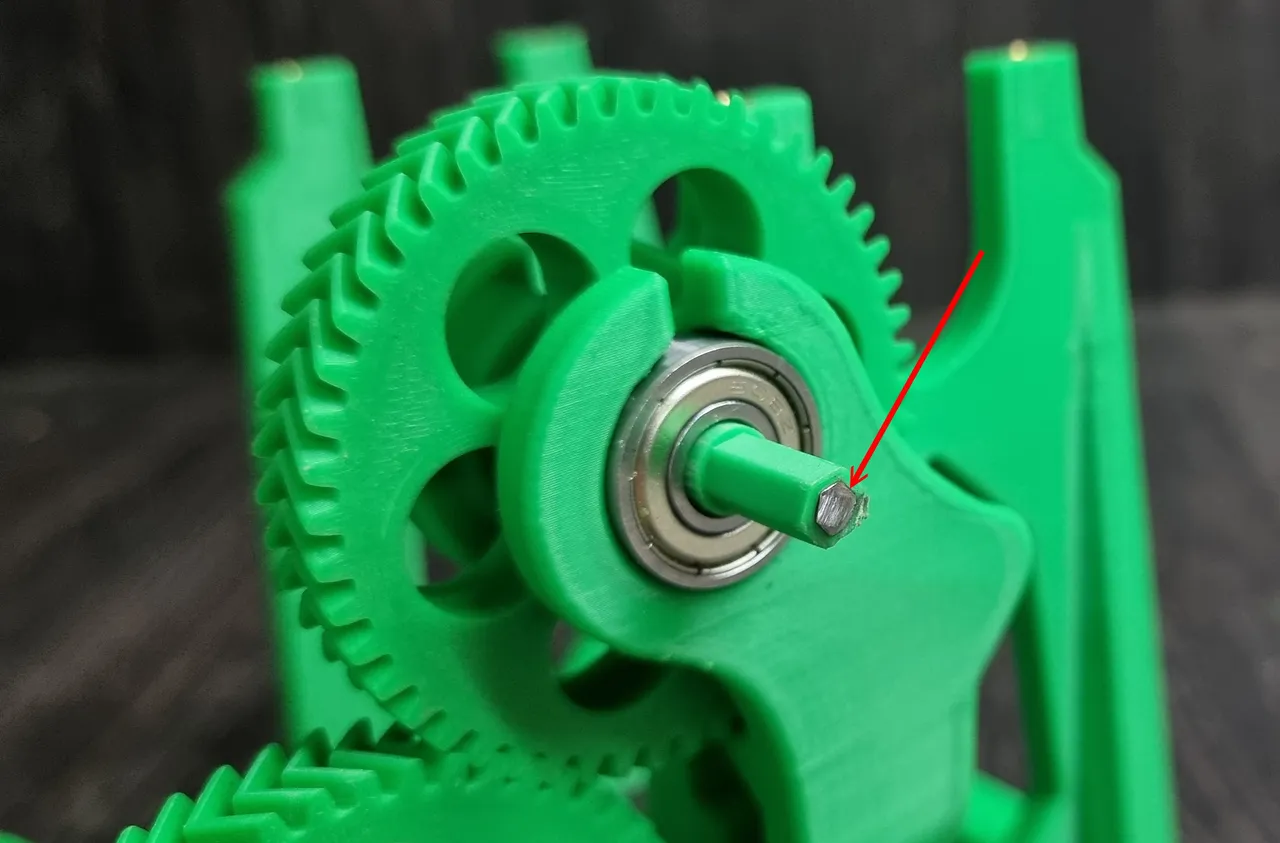

-trục nặng 45mm với chèn bằng thép - cho vào trục một chìa khóa lục giác 4mm và cắt nó.. nếu sử dụng bằng tay

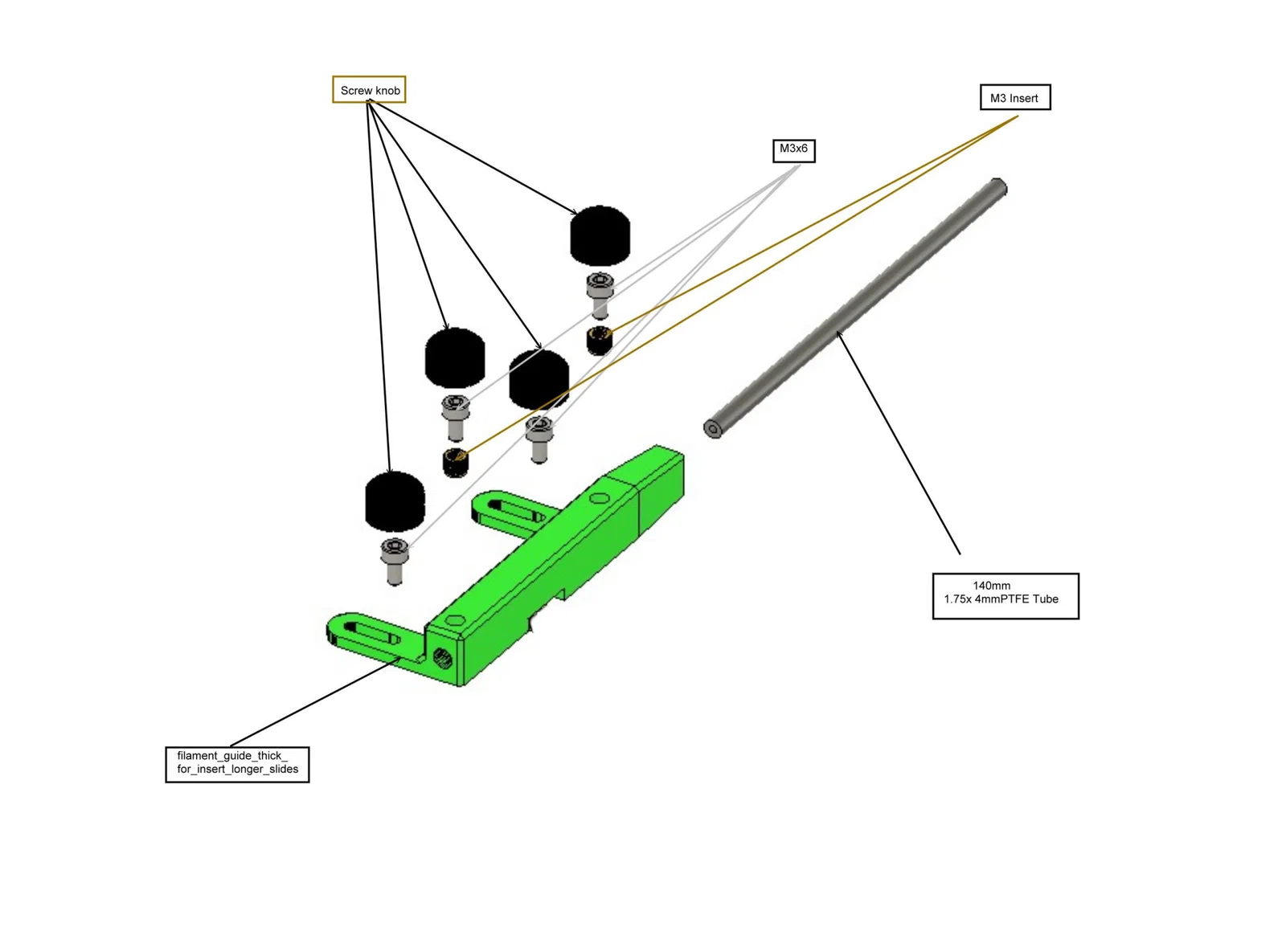

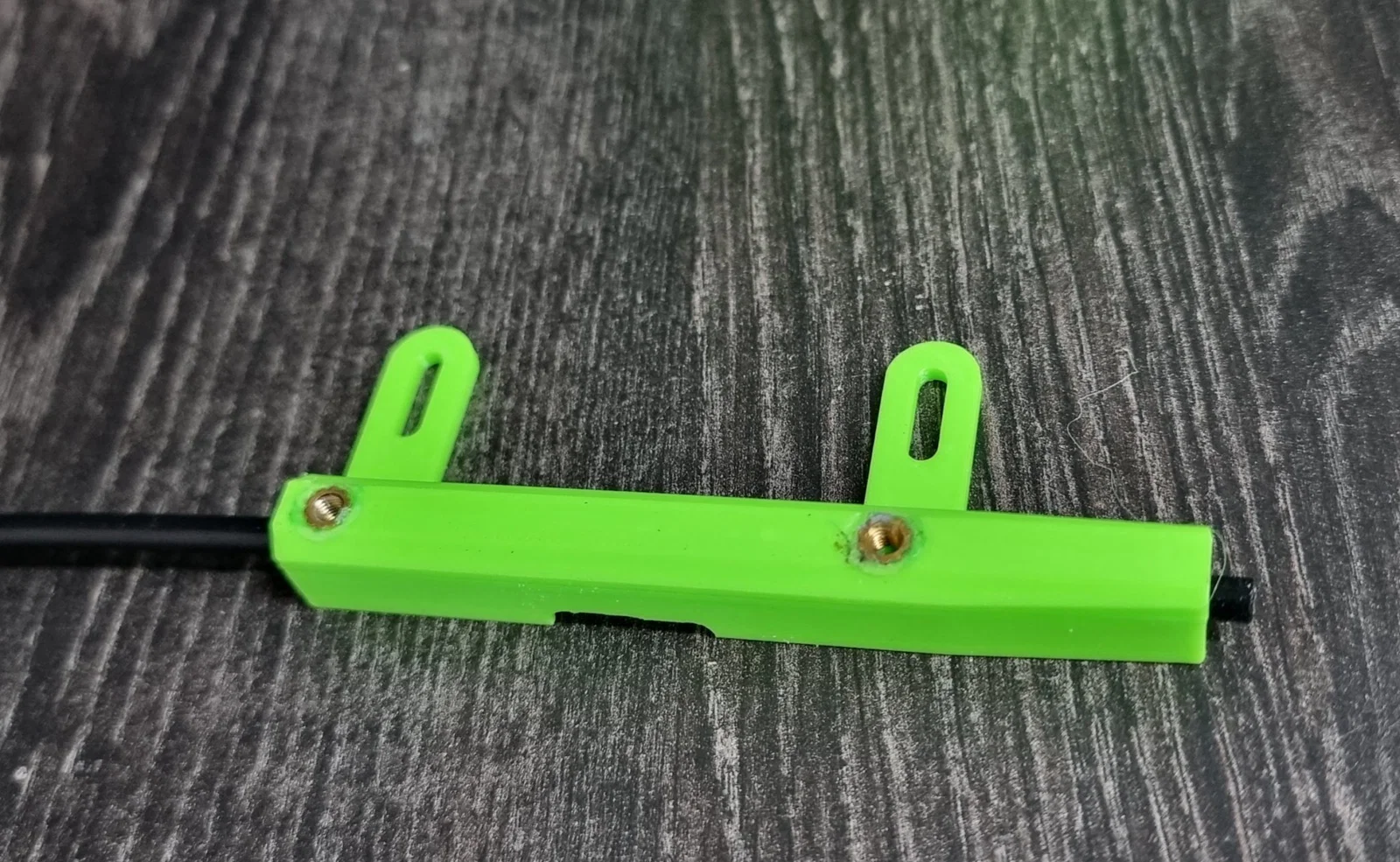

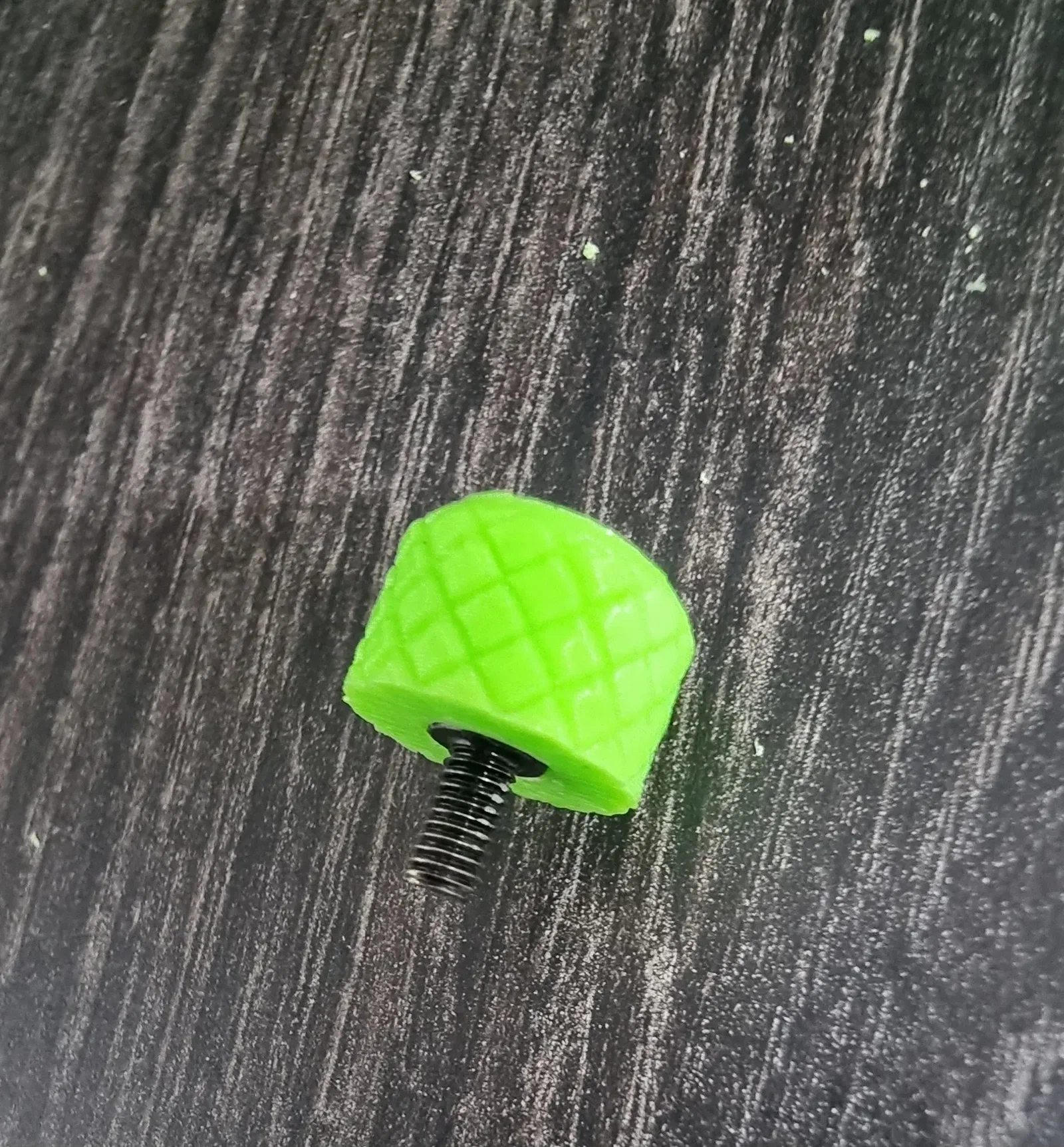

-Hướng dẫn Filament với các chèn ren M3 và các thanh trượt dài hơn

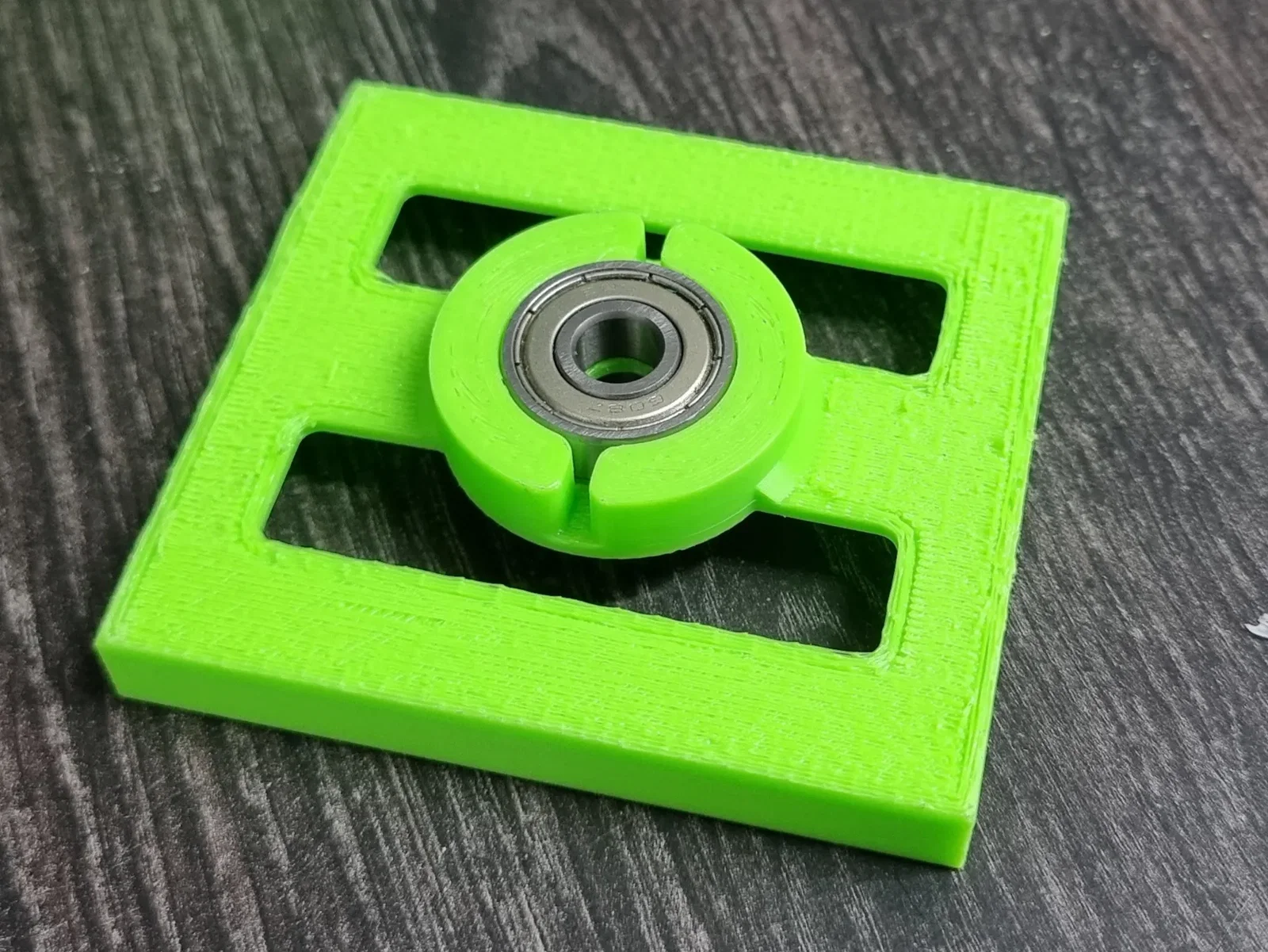

-bộ chuyển đổi trung tâm cuộn để sử dụng mọi cuộn với đường kính trong từ 40 đến 75mm cho giá đỡ cuộn

-một số chèn nóng chảy ren M3 được thêm vào để sử dụng tốt hơn.

Các ổ bi cho trục là 6200RS2,

Tôi đã đặt hàng những cái này từ amazon

TAIANJI Kugellager 10mm x 30mm x 9mm Double Shielded Rillenkugellager Metall Kugellager für 3D drucker, Skateboard Roller Inline Skates etc(6 Stück) : Amazon.de: Sport & Freizeit

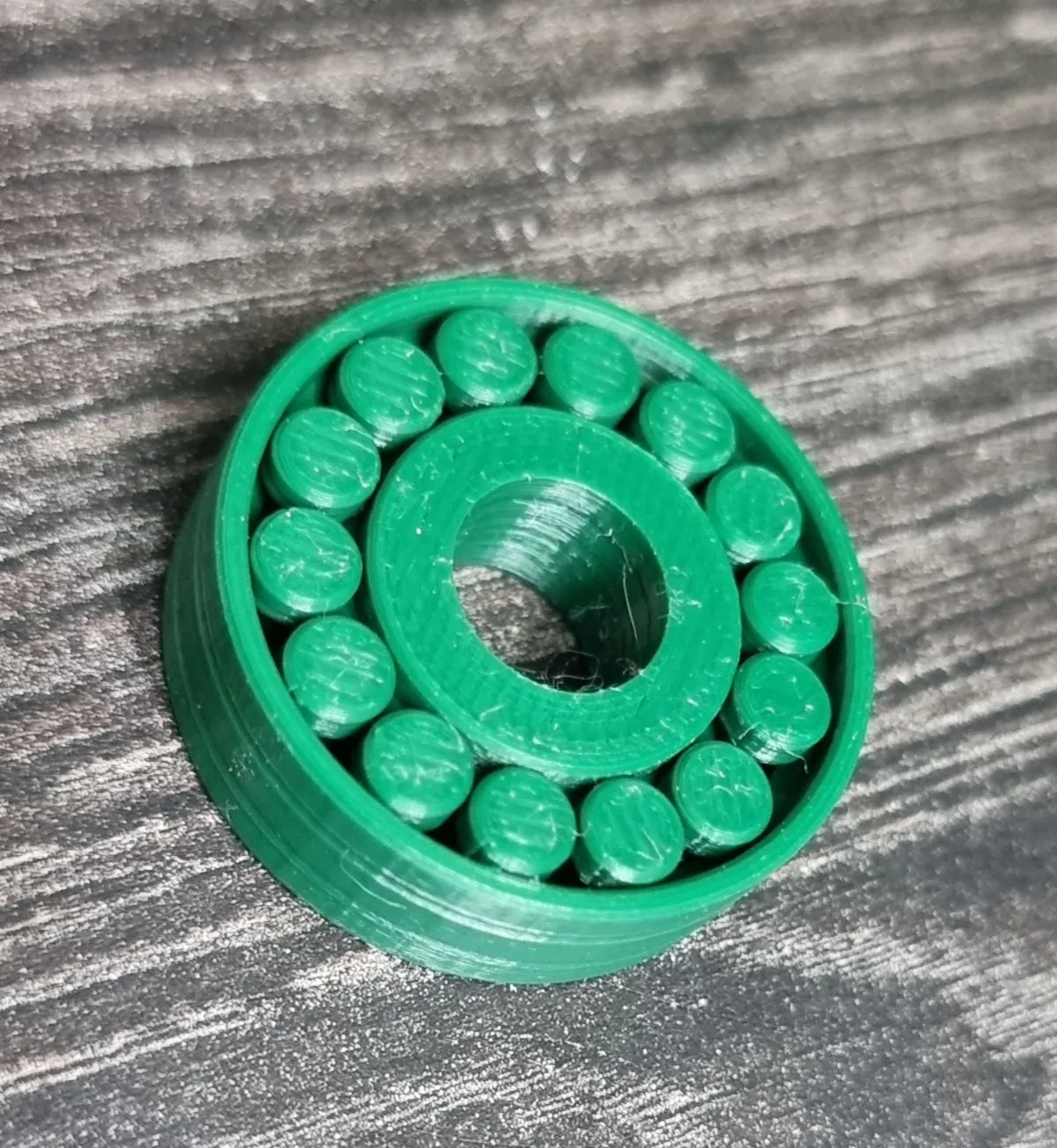

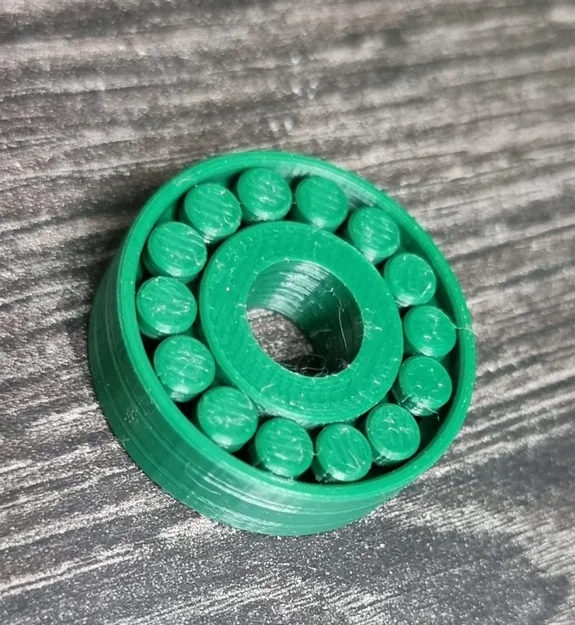

nhưng bạn cũng có thể sử dụng những cái in mà tôi đã thêm vào, nó cũng hoạt động tốt nếu máy in của bạn được hiệu chỉnh tốt.

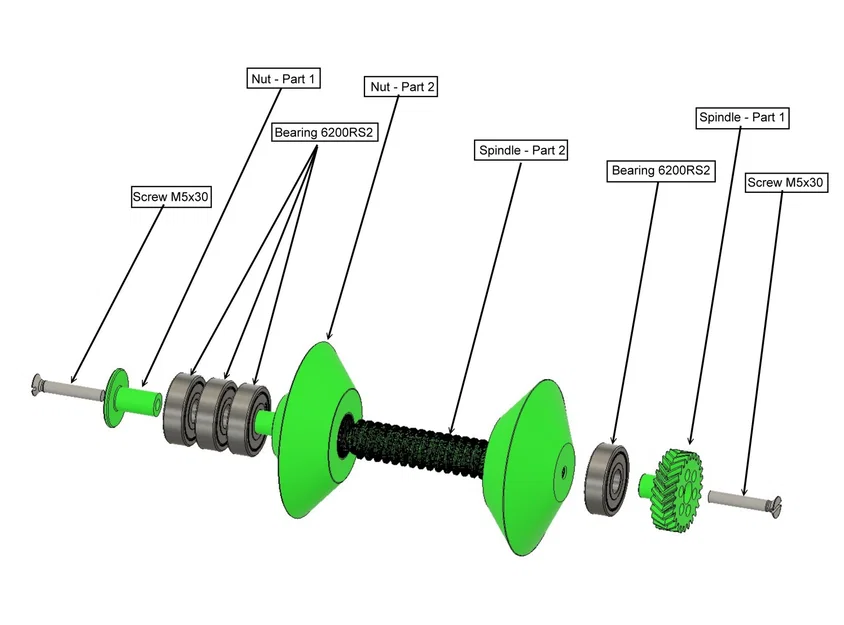

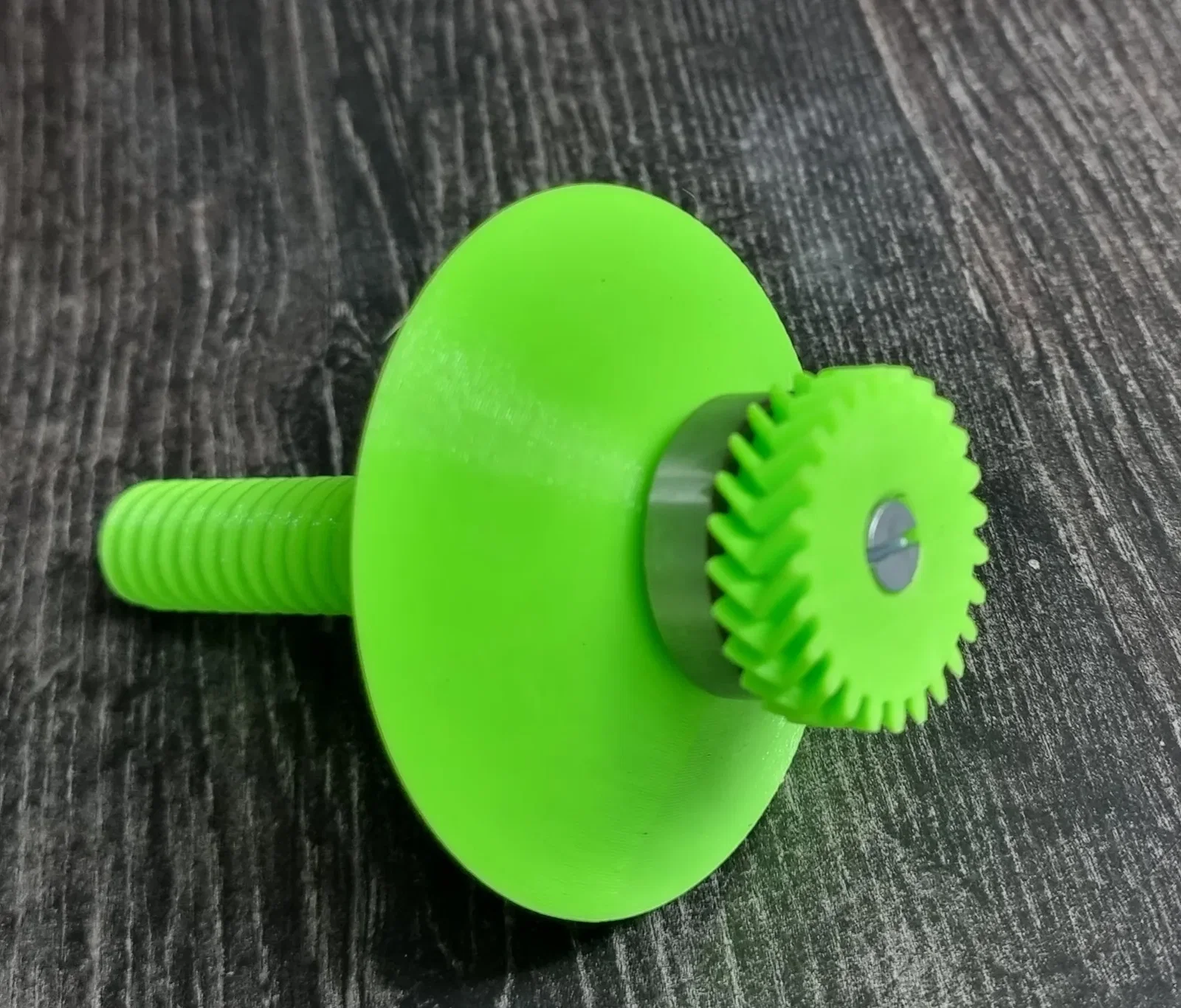

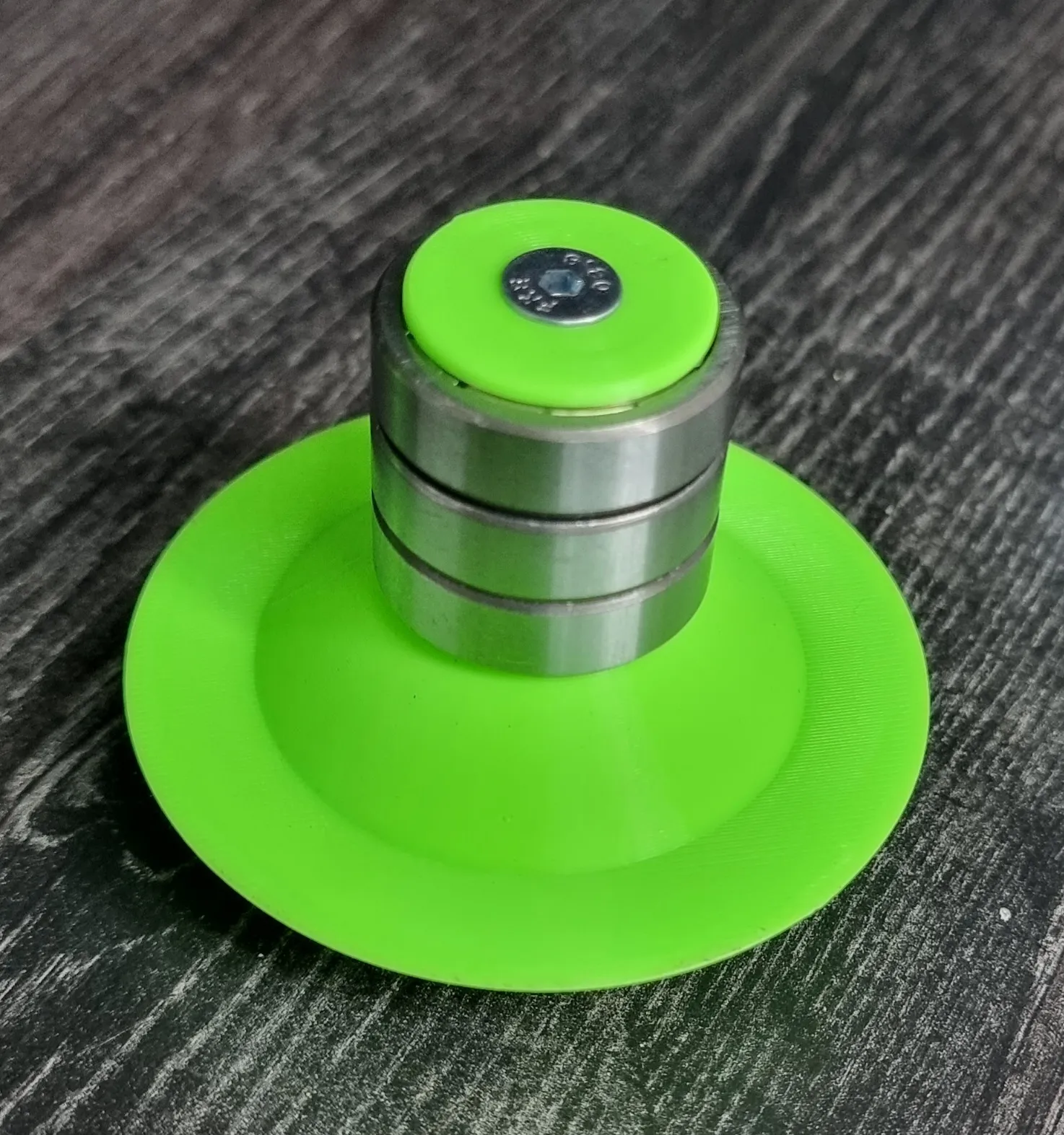

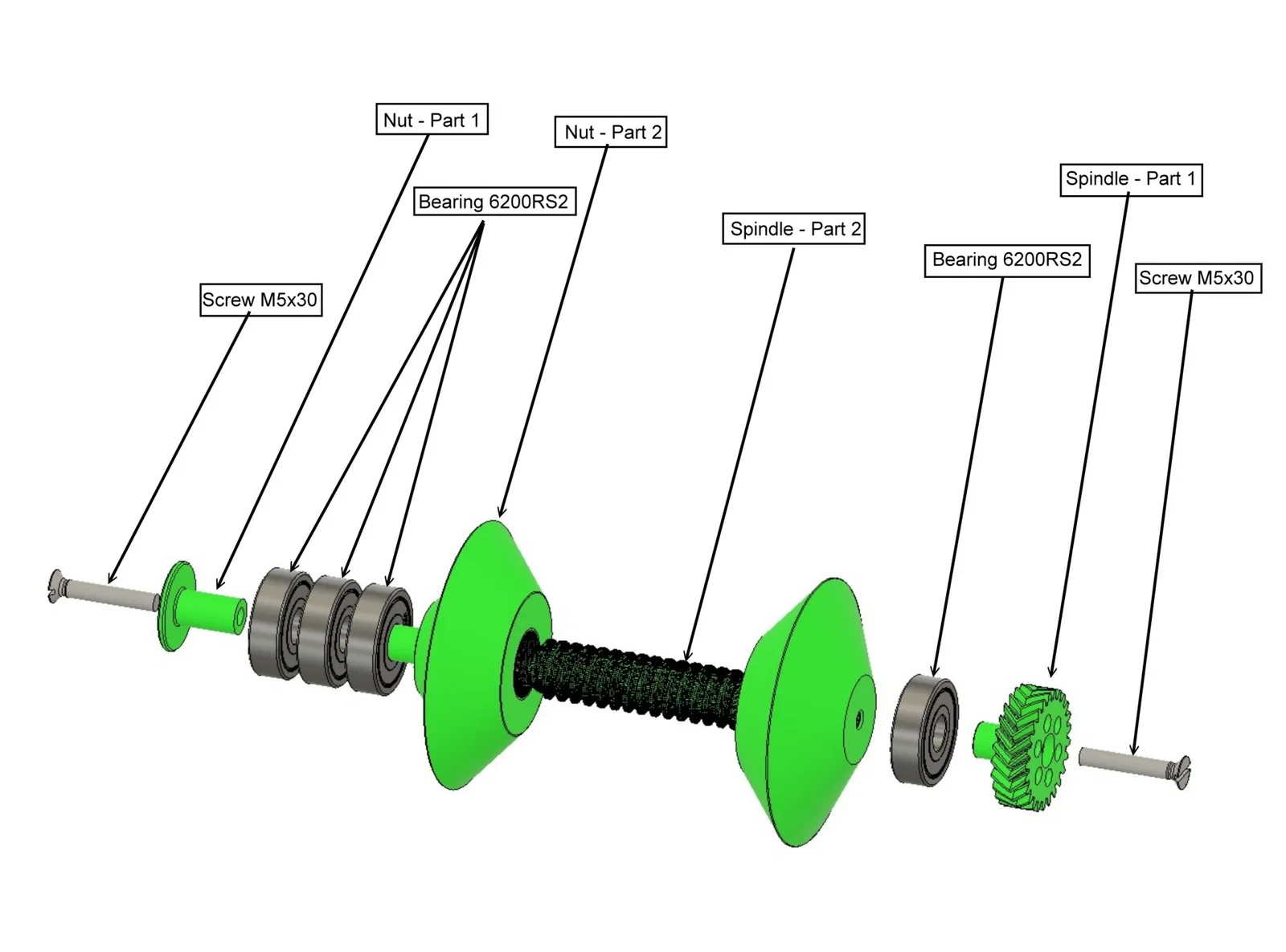

Trục cuộn với ổ bi

Về các bánh răng và trục, tôi đã sử dụng các trục cải tiến tuyệt vời từ Damian(cảm ơn vì điều này)

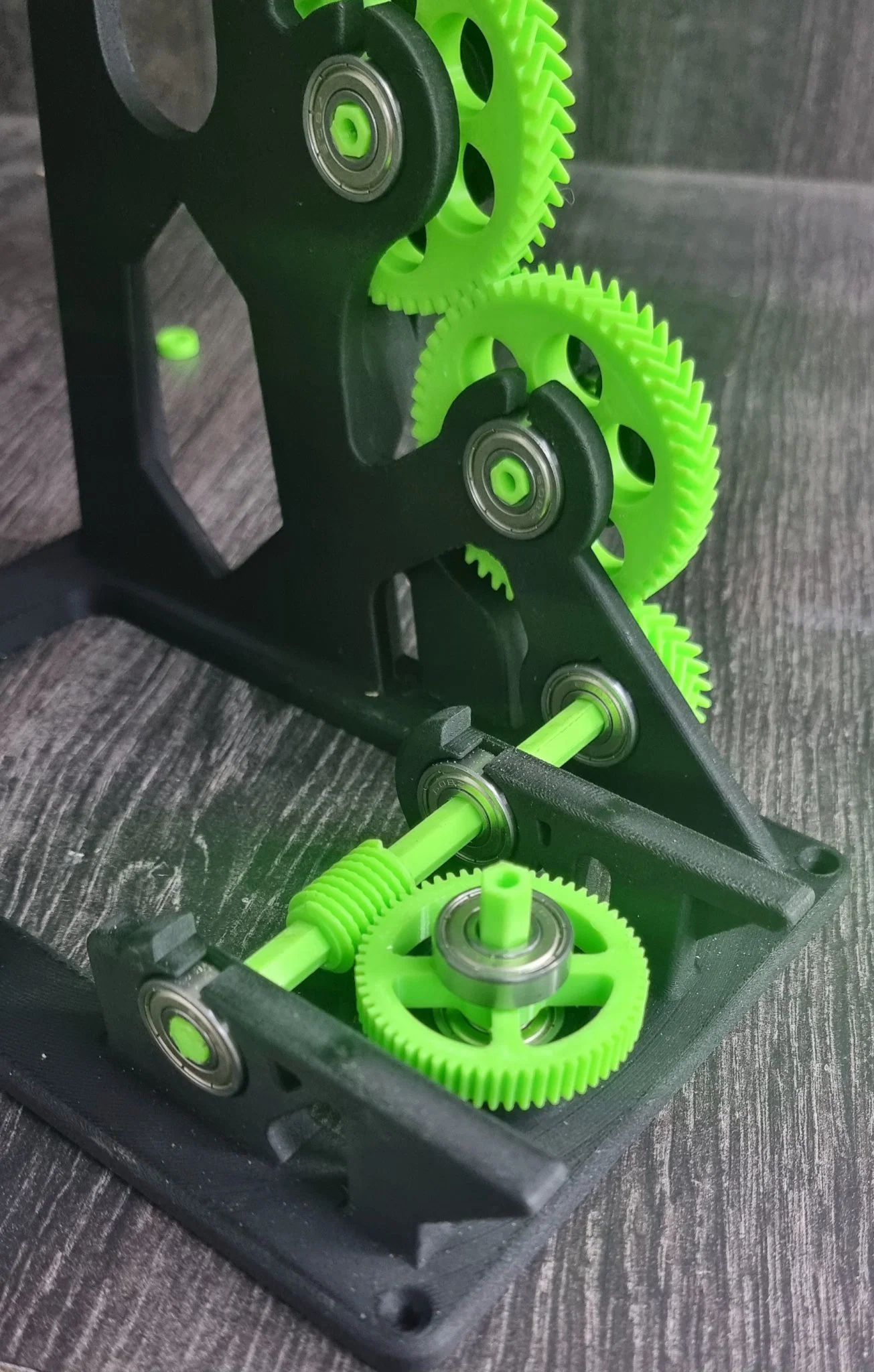

và tôi đã nâng cấp đơn vị Motordrive từ Bird2Barin(cảm ơn vì thiết kế đẹp này) để phù hợp hơn với Thân chính đã được nâng cấp của tôi.

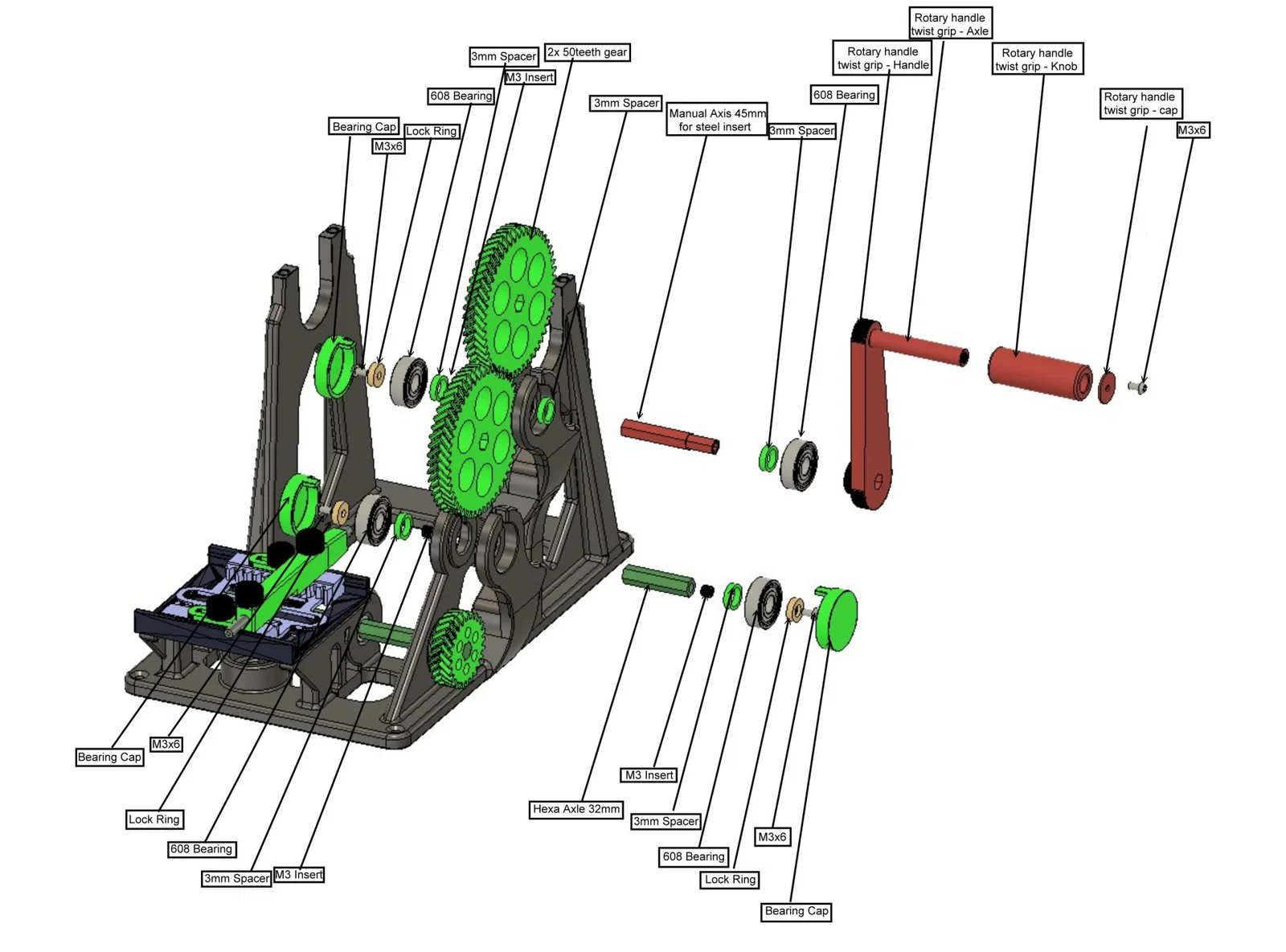

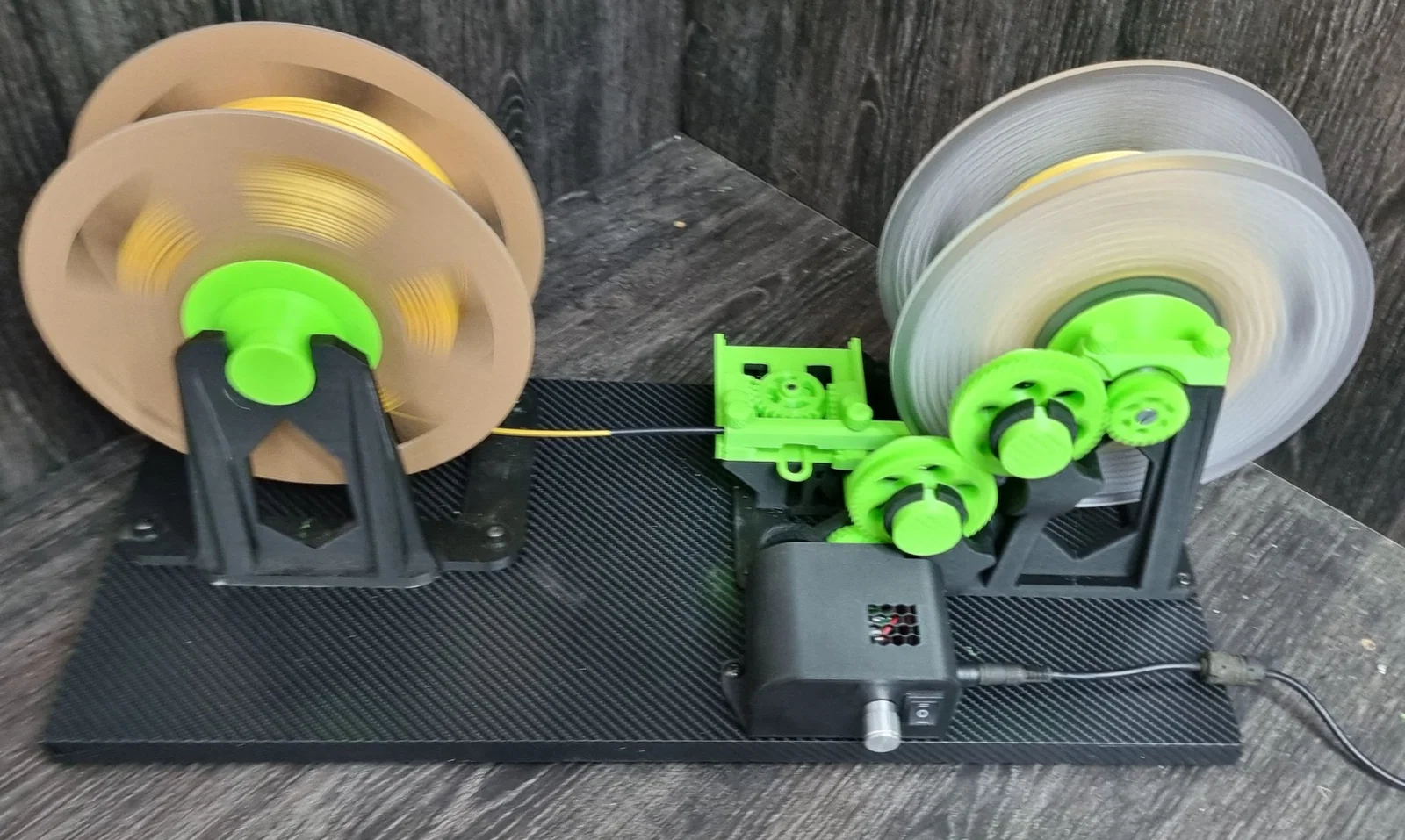

Để lắp ráp lại, tôi đã bắt vít Thân chính, Thân cuốn và Đơn vị động cơ lên một bảng gỗ 22cm x 50cm x 1,9cm

https://youtu.be/IYK-MNmUzak
