Giá đỡ cuộn nhựa 3kg cho Qidi Plus 4

ĐÃ CẬP NHẬT

Tôi đã đăng nhầm file cho ốc vít phía trước… nên đã thêm bản đúng vào, kèm theo một vòng đệm nhỏ để giữ cố định trục với vòng bi khi thay cuộn nhựa :)

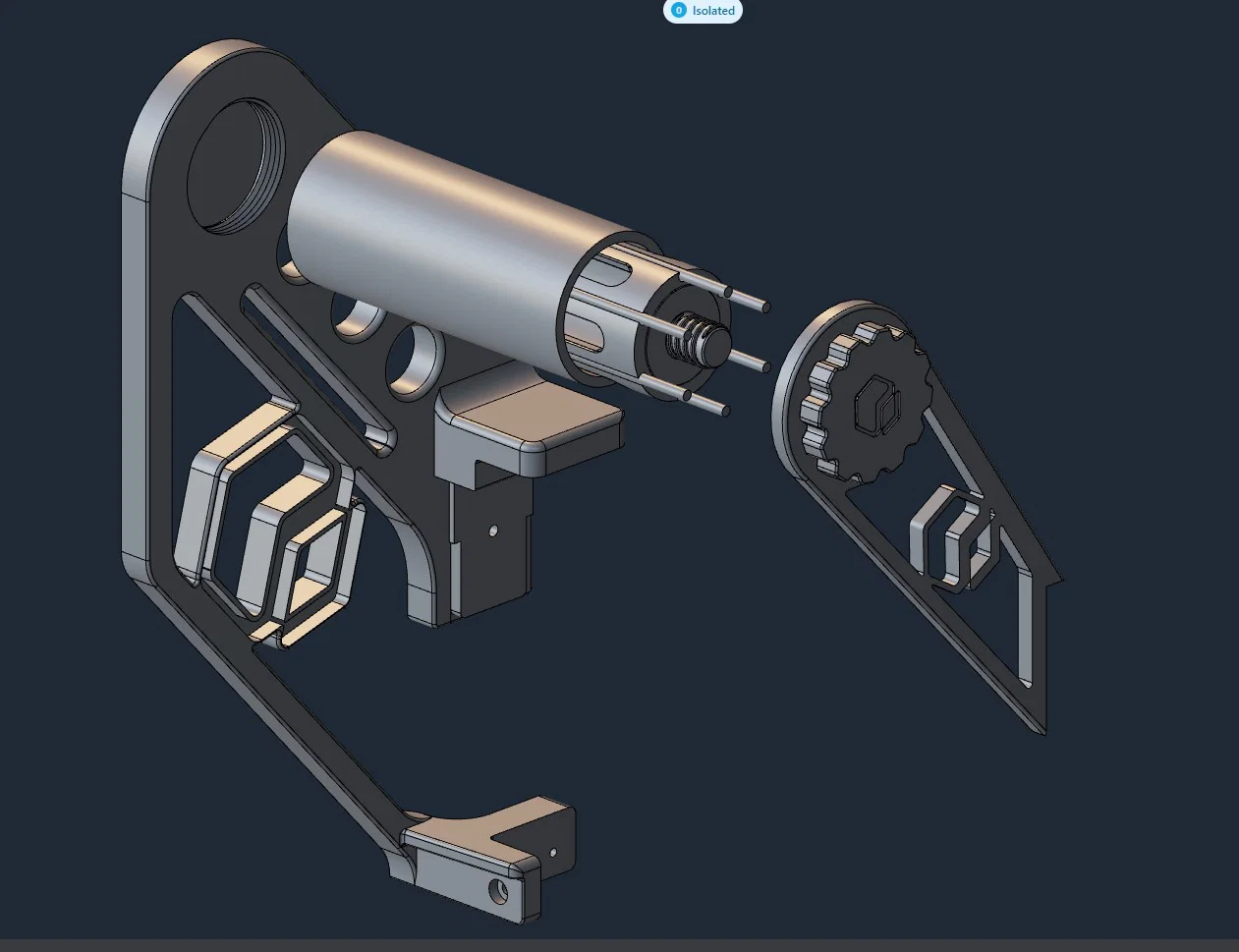

Giá đỡ cuộn nhựa có trục xoay trên vòng bi kim để giảm tối đa ma sát do trọng lượng lớn.

Đai ốc bánh xe và giá đỡ phía trước là dạng in nguyên khối (print in place).

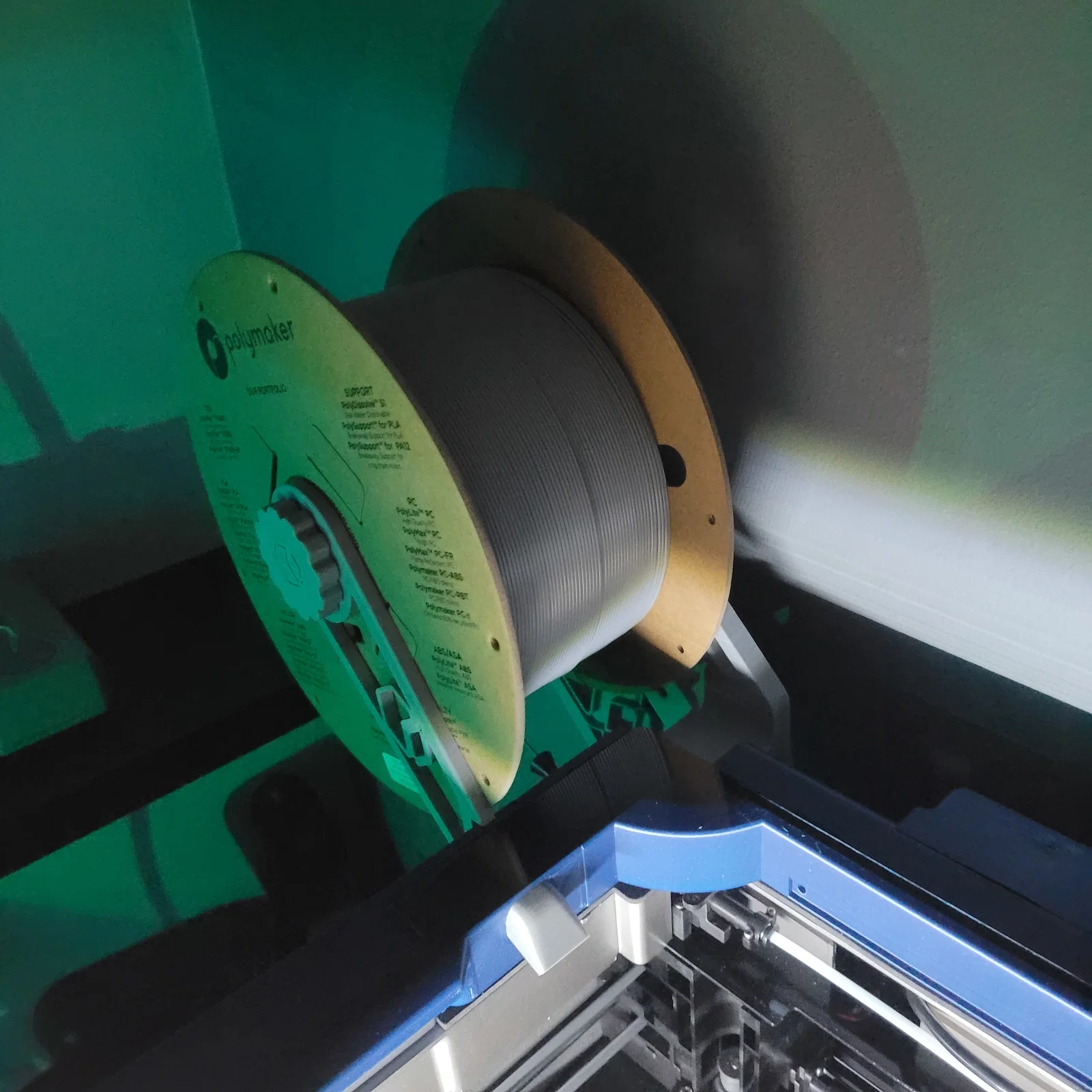

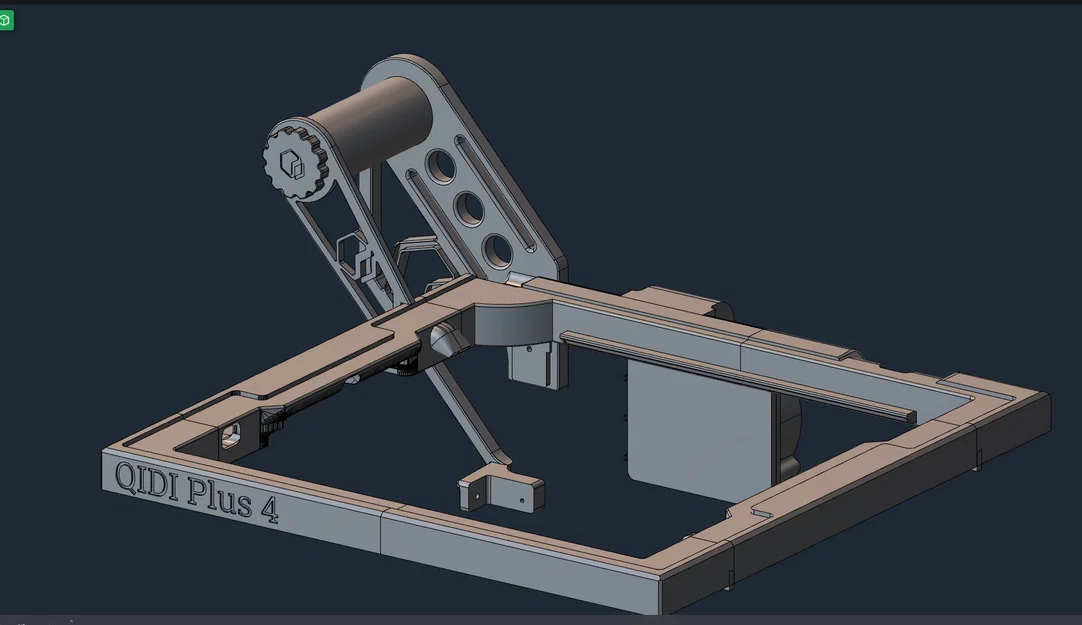

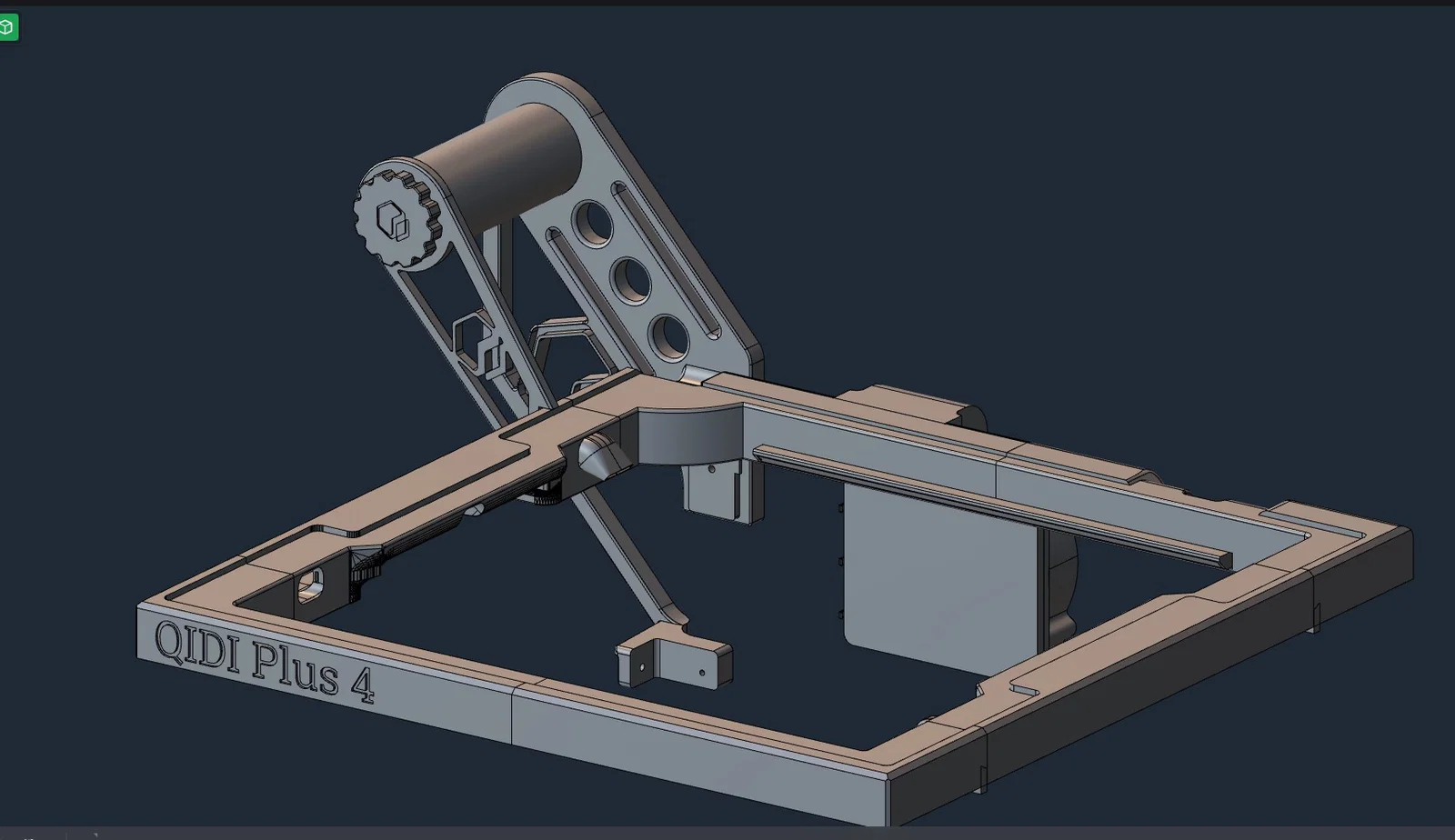

Chỉ cần tháo giá đỡ zin của máy và lắp cái mới này vào là xong.

Tôi có thêm giá đỡ phía trước cho máy không dùng nắp đậy (raiser) (tôi sẽ sớm đăng mẫu raiser của mình sau).

  *** CÀI ĐẶT IN: ***

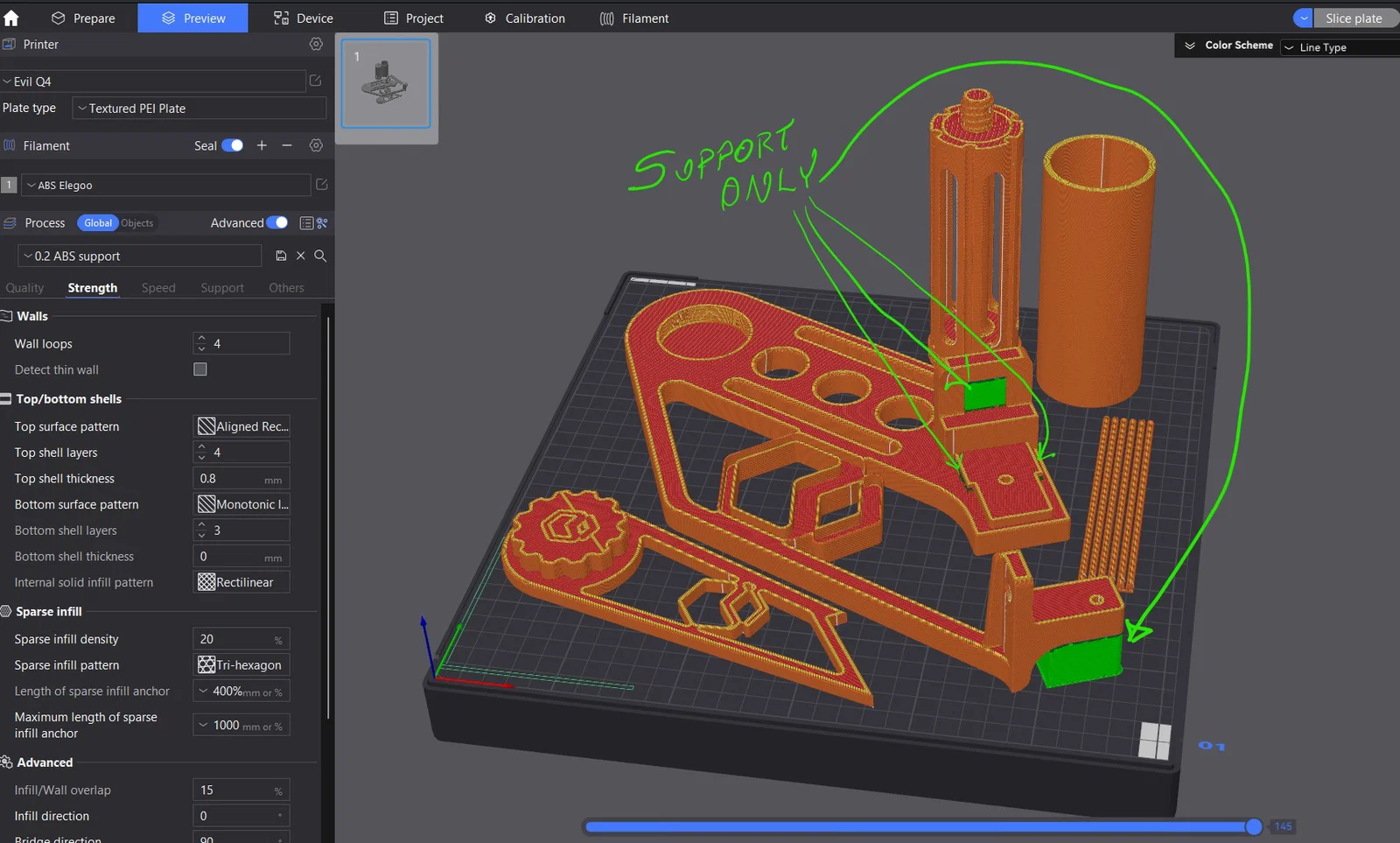

Độ dày lớp in (Layer): 0.2 Infill: 20% Tri-Hexagone (khuyên dùng) 4 lớp trên và dưới Chỉ cần support cho phần nhô ra nhỏ ở giá đỡ phía sau Trong “OBJECTS MODE”, chỉnh các lớp in của cụm vòng bi kim thành 0.8 Sử dụng SCARF JOINT SEAM trên trục trụ để có bề mặt hoàn thiện tốt hơn Khuyên dùng nhựa ABS hoặc PETG-CF Không dùng PLA Thay ốc vít ở nắp sau bằng ốc M3x12 để bắt vít cố định giá đỡ phía sau.

  *** LƯU Ý ***

Các chi tiết sẽ không tự nằm phẳng trên bàn in, hãy xoay theo vị trí như trong ảnh… in full bàn mất khoảng 13 tiếng :)

Tôi sẽ sớm cập nhật thêm nhiều loại trục khác nhau bắt vít vào giá đỡ sau để phù hợp với nhiều kích thước cuộn nhựa khác nhau :)
