Cutter filament Sherpa Mini cho máy in 3D

Chỉnh sửa : thêm phiên bản Xol (Chưa được thử nghiệm cho đến nay)

Chỉnh sửa 2 : thêm tệp Step, tôi đang cố gắng thực hiện một phiên bản với đòn bẩy nhưng hiện tại tôi bị giới hạn trong kỹ năng mô hình hóa của mình

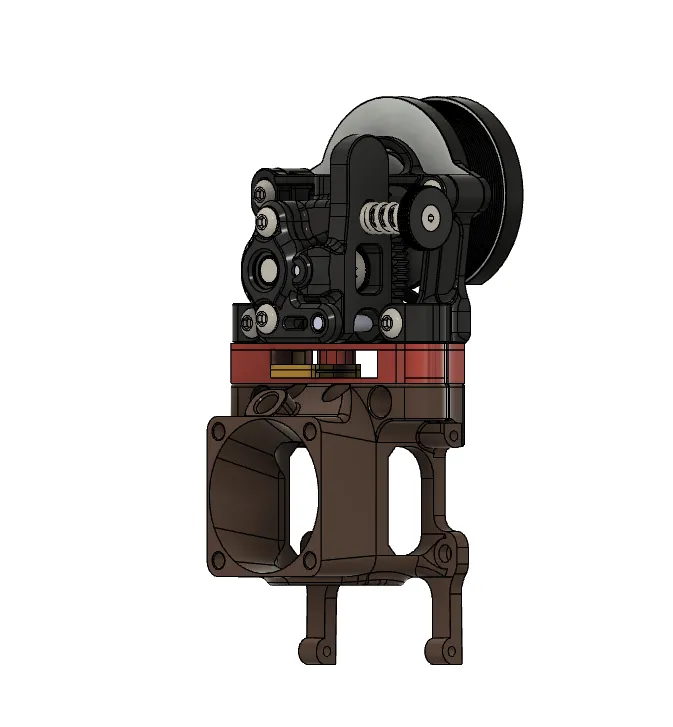

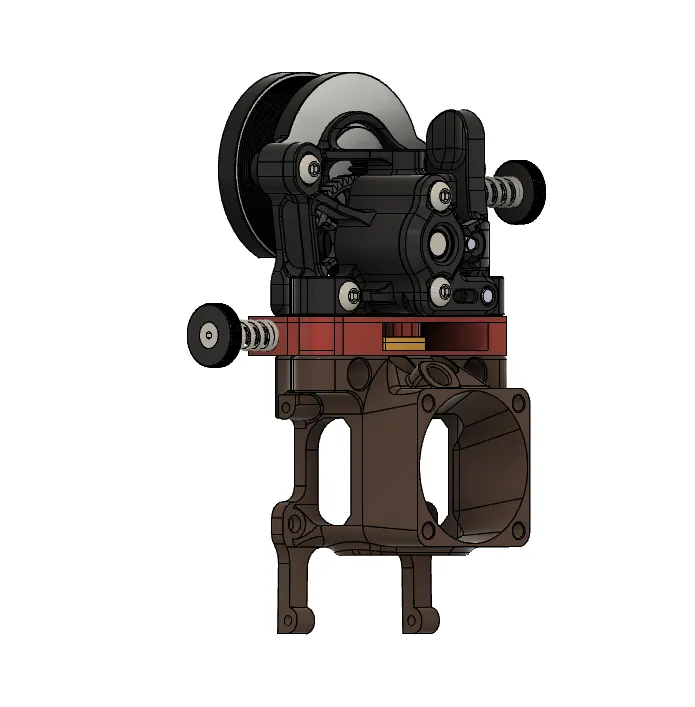

Máy cắt filament cho ERCF, lắp dưới Sherpa Mini, đối với tôi nó được lắp trên Smol Mantis, nhưng phải tương thích với tất cả các lắp đặt với Sherpa Mini như Xol

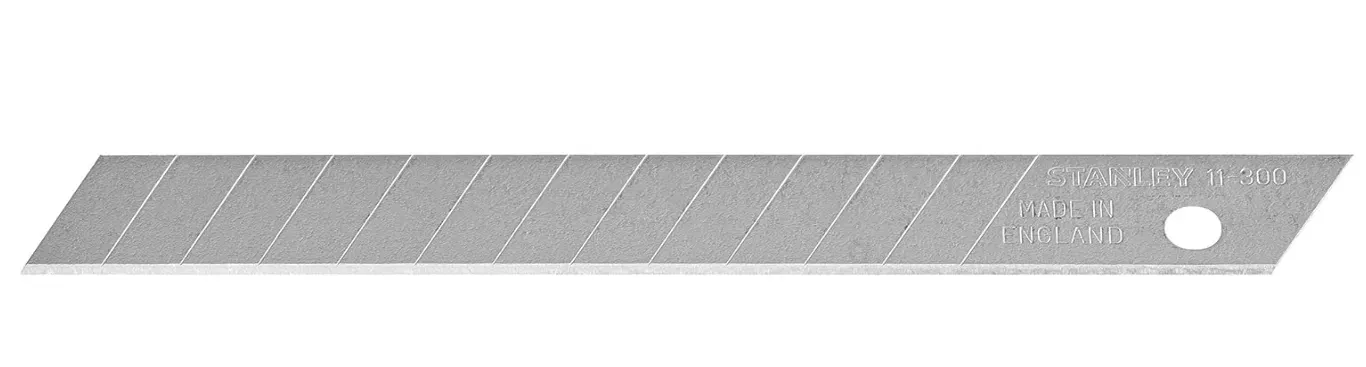

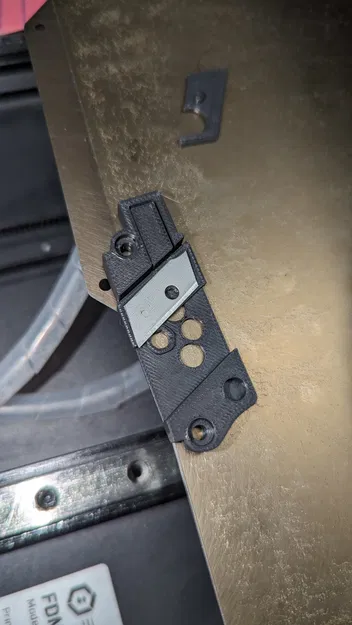

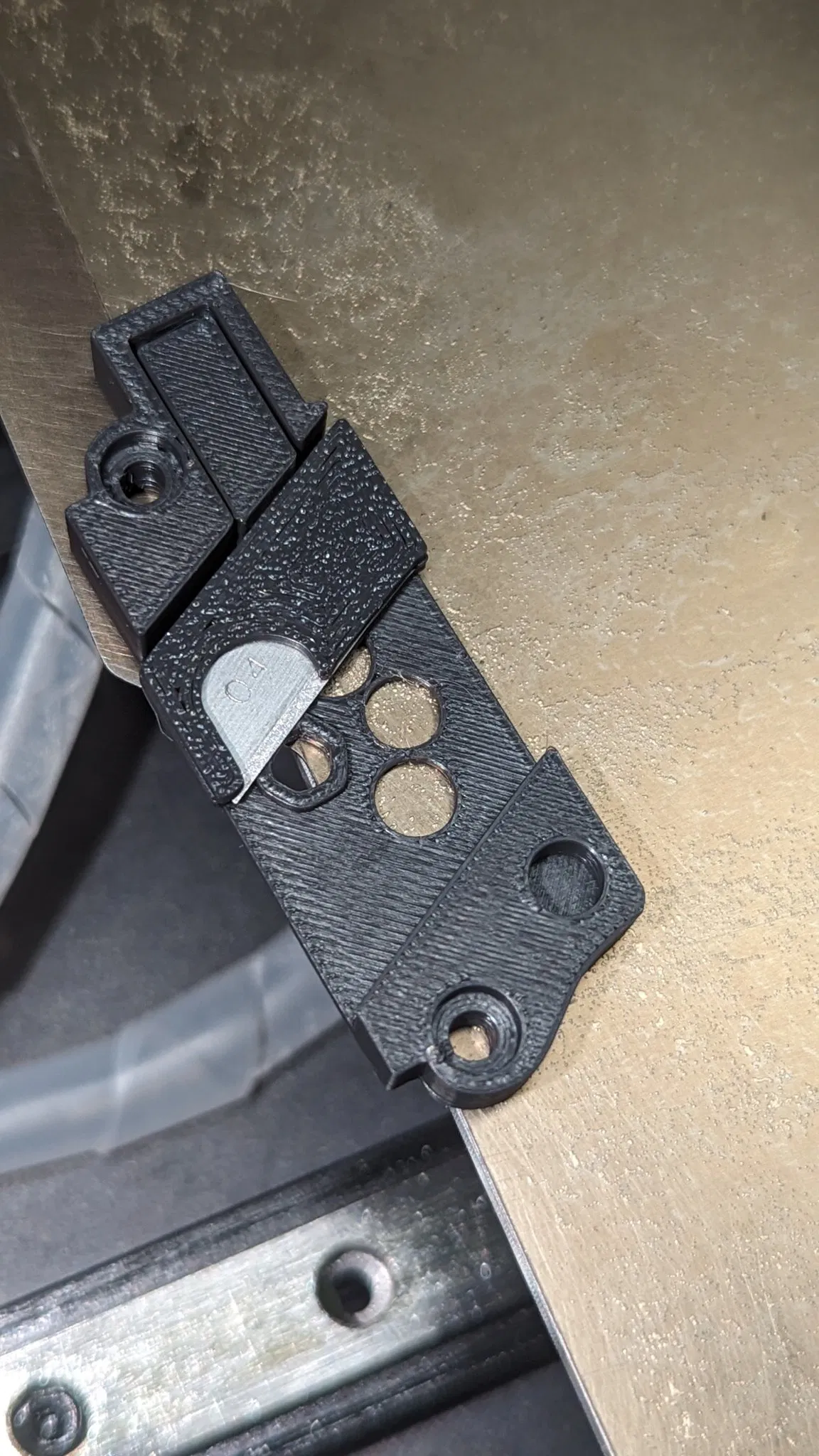

Bạn sẽ cần dán lưỡi dao vào giá đỡ lưỡi, đó là một lưỡi dao cắt 9mm đơn giản mà chúng ta sẽ giữ lại chỉ phần cho phép giữ lưỡi trong máy cắt (Xem ảnh)

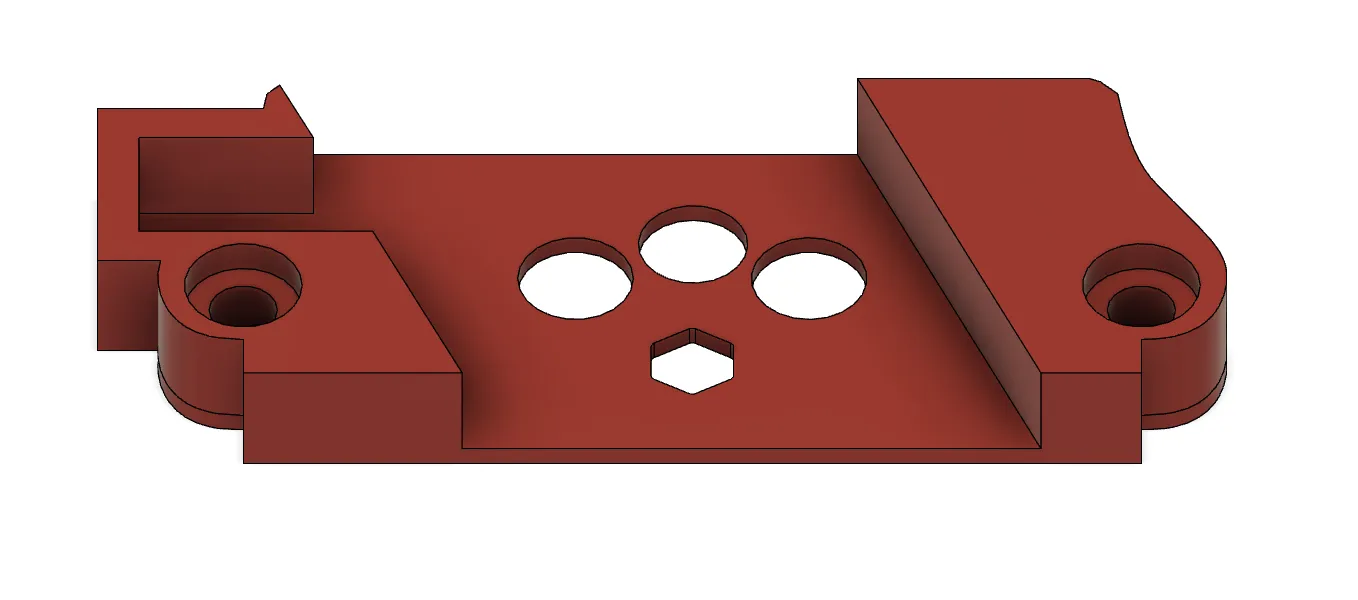

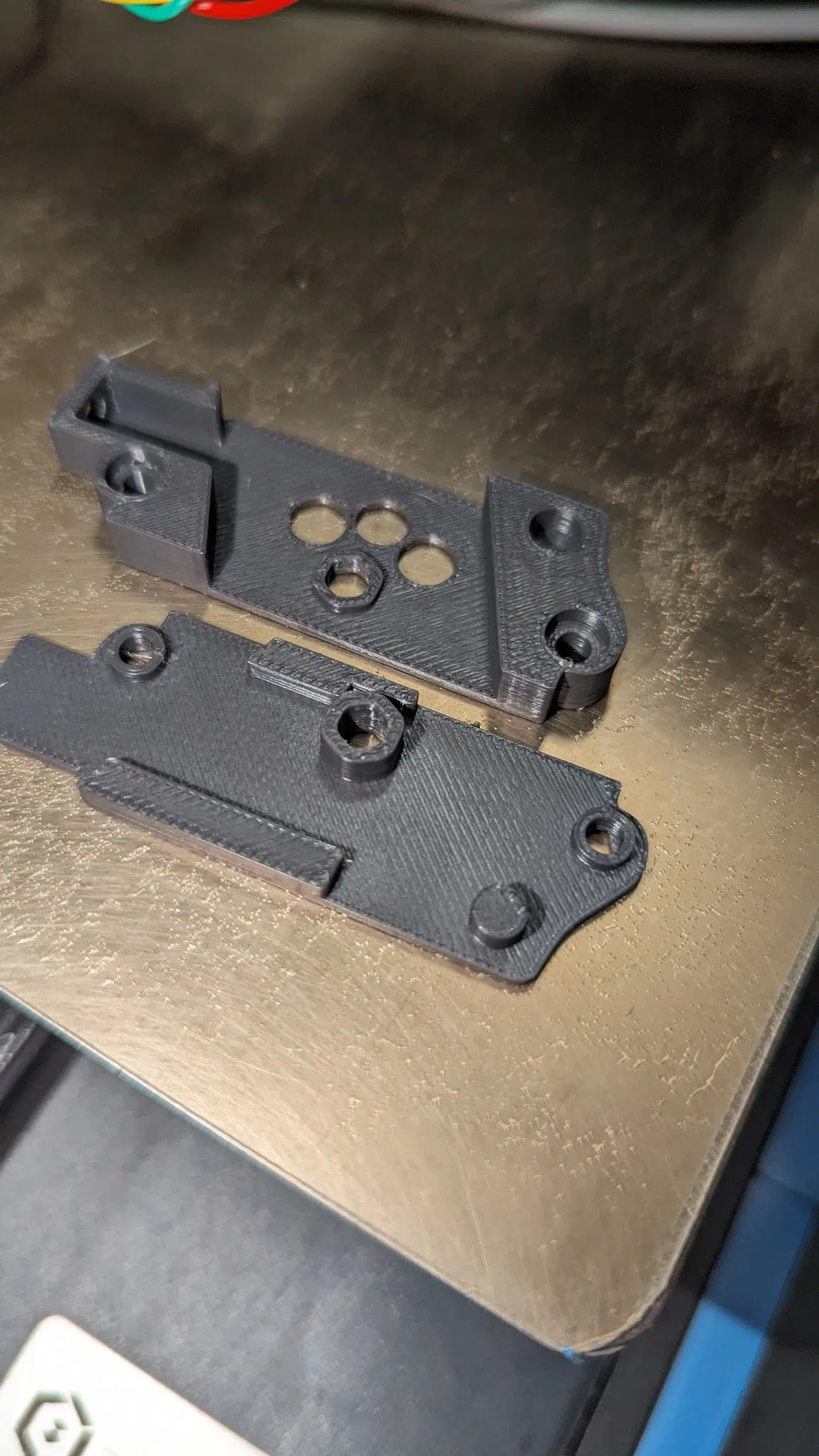

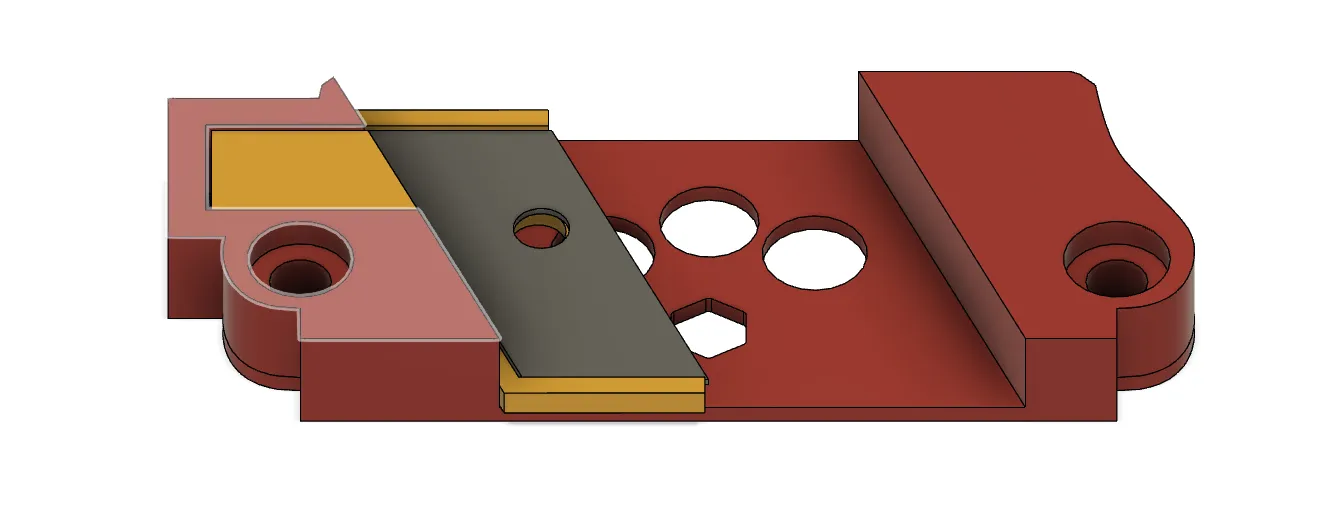

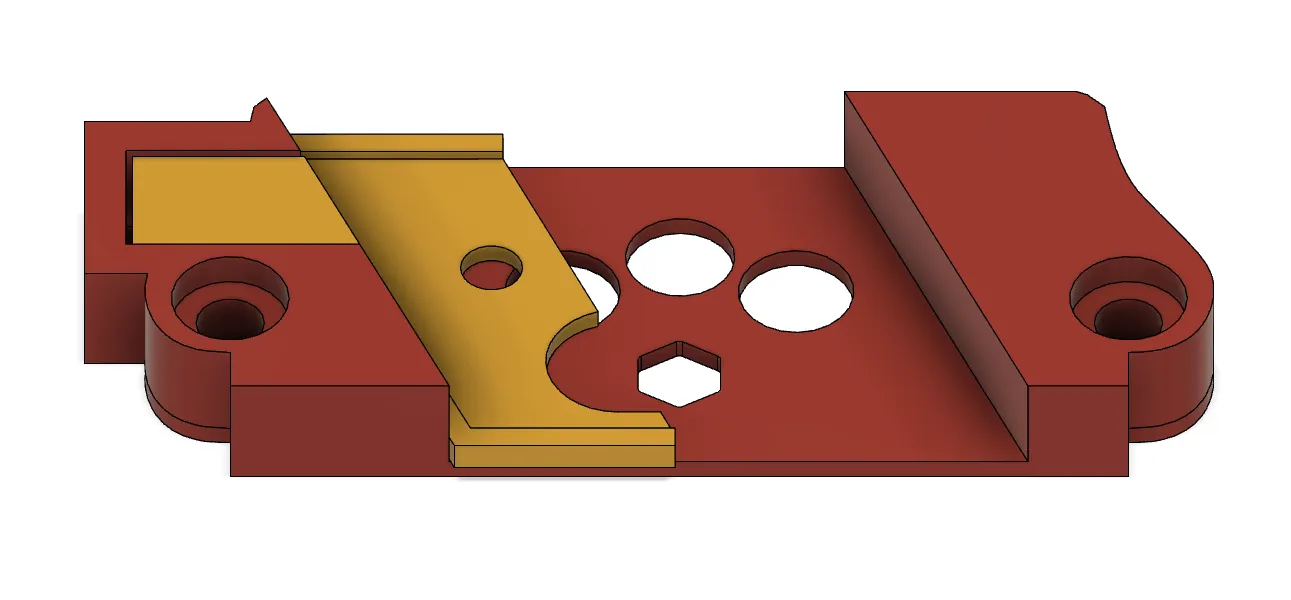

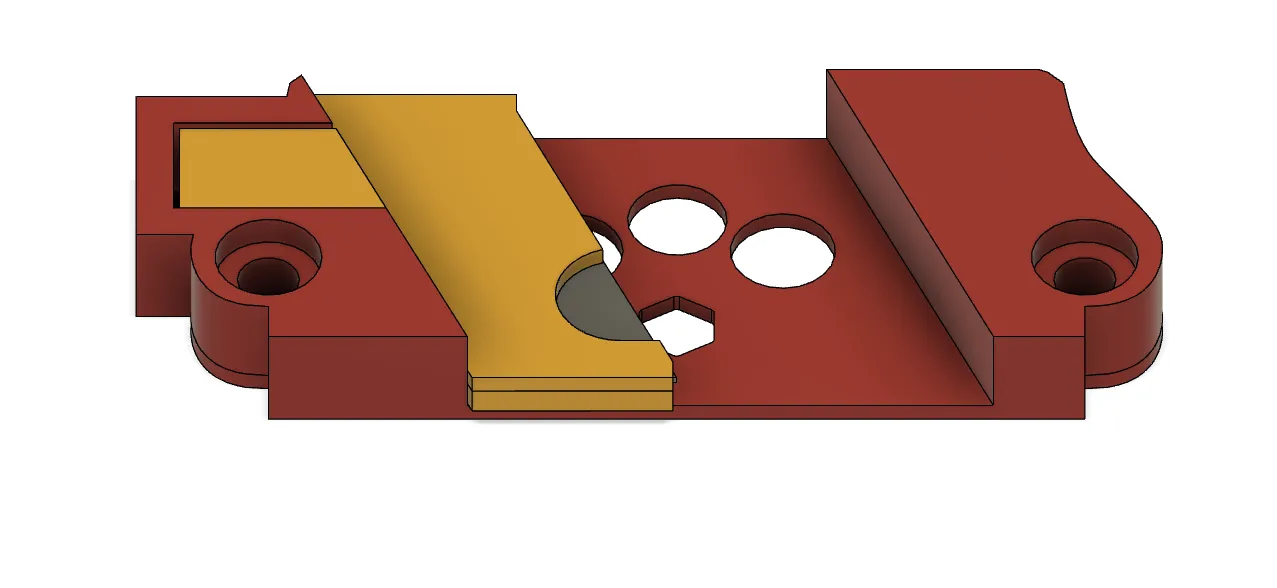

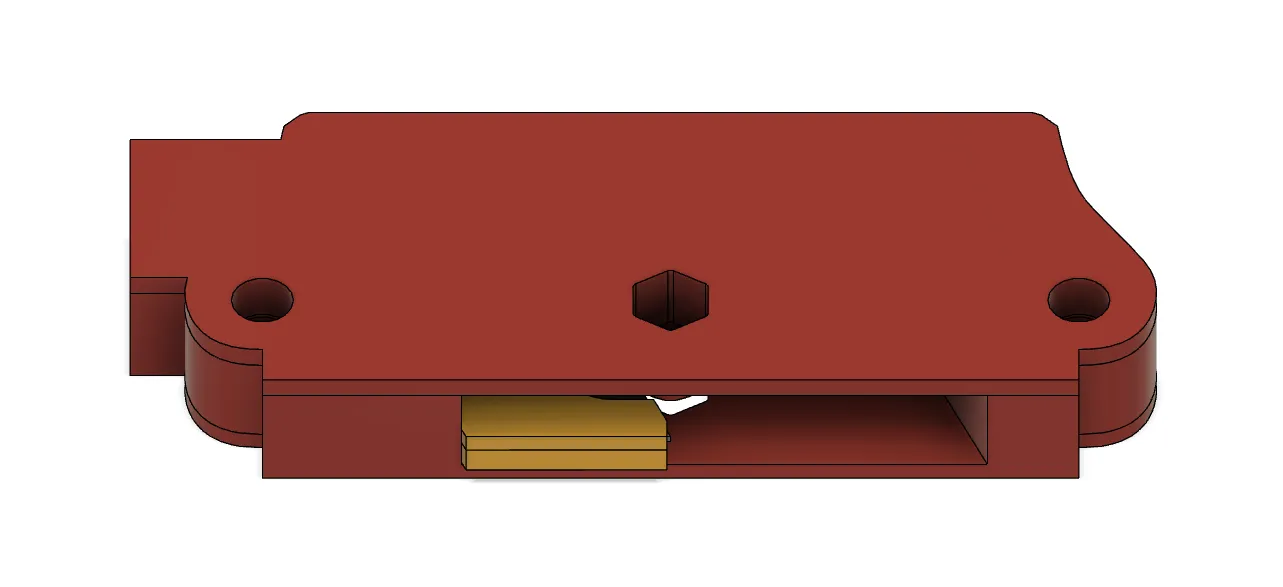

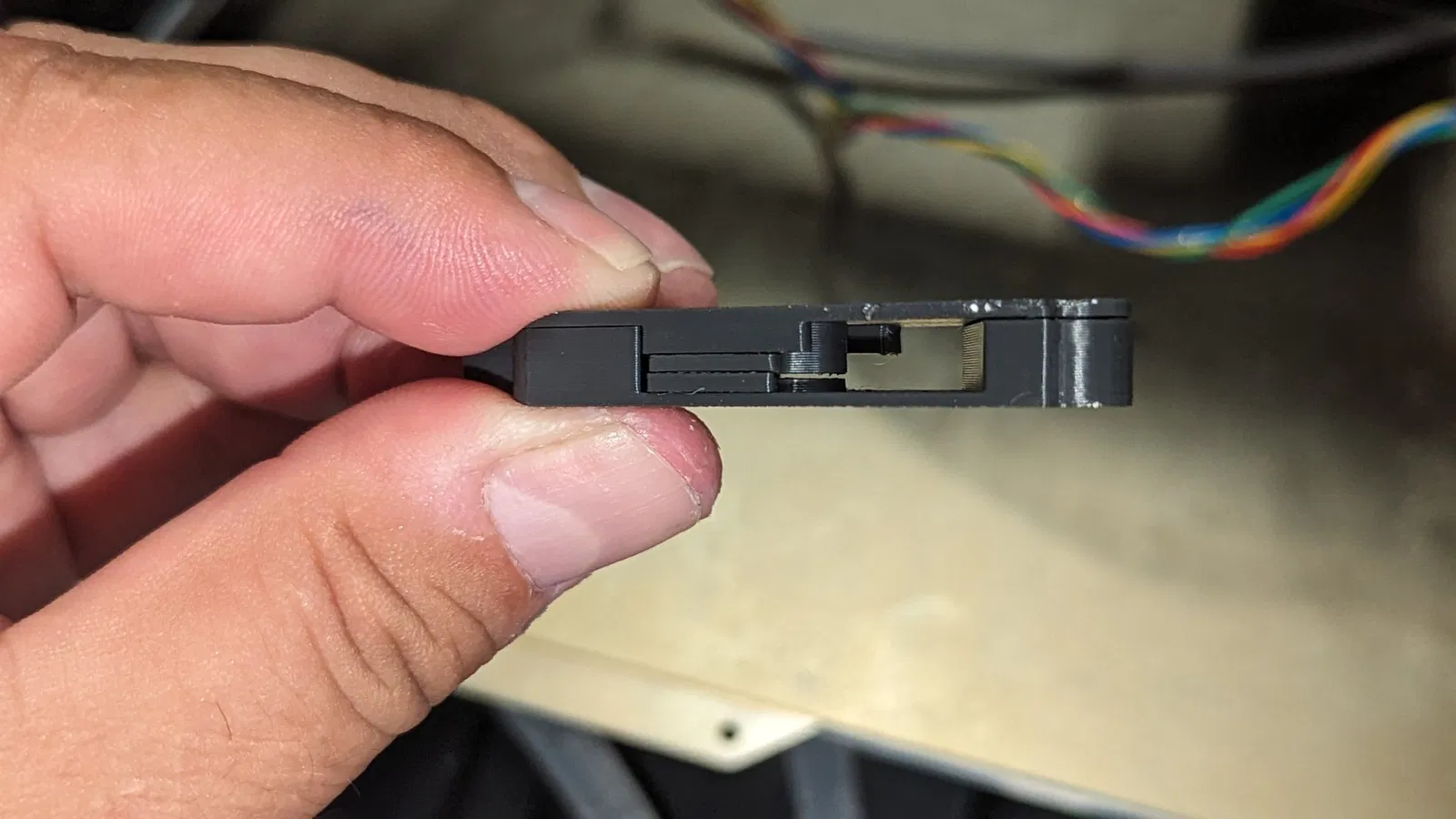

Sau đó, bạn sẽ cần đặt giá đỡ lưỡi vào phần dưới của máy cắt, có một lỗ được dự kiến để đặt một vít 3mm với một lò xo để hồi lưỡi, đặt phần trên và kiểm tra xem nó có đủ tự do khi bạn nhấn vào vít không. Đối với tôi, tôi đã dán phần trên nhưng có thể không cần thiết.

Sẽ có 2 đoạn ptfe cần lắp đặt:

• đoạn đầu tiên từ sherpa mini đến máy cắt, bạn sẽ cần cắt cho bằng (Xem ảnh)
• đoạn thứ hai giữa hotend và máy cắt, cũng cần cắt cho bằng (Xem ảnh)

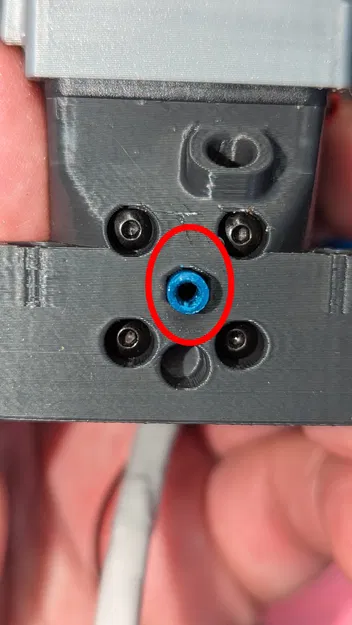

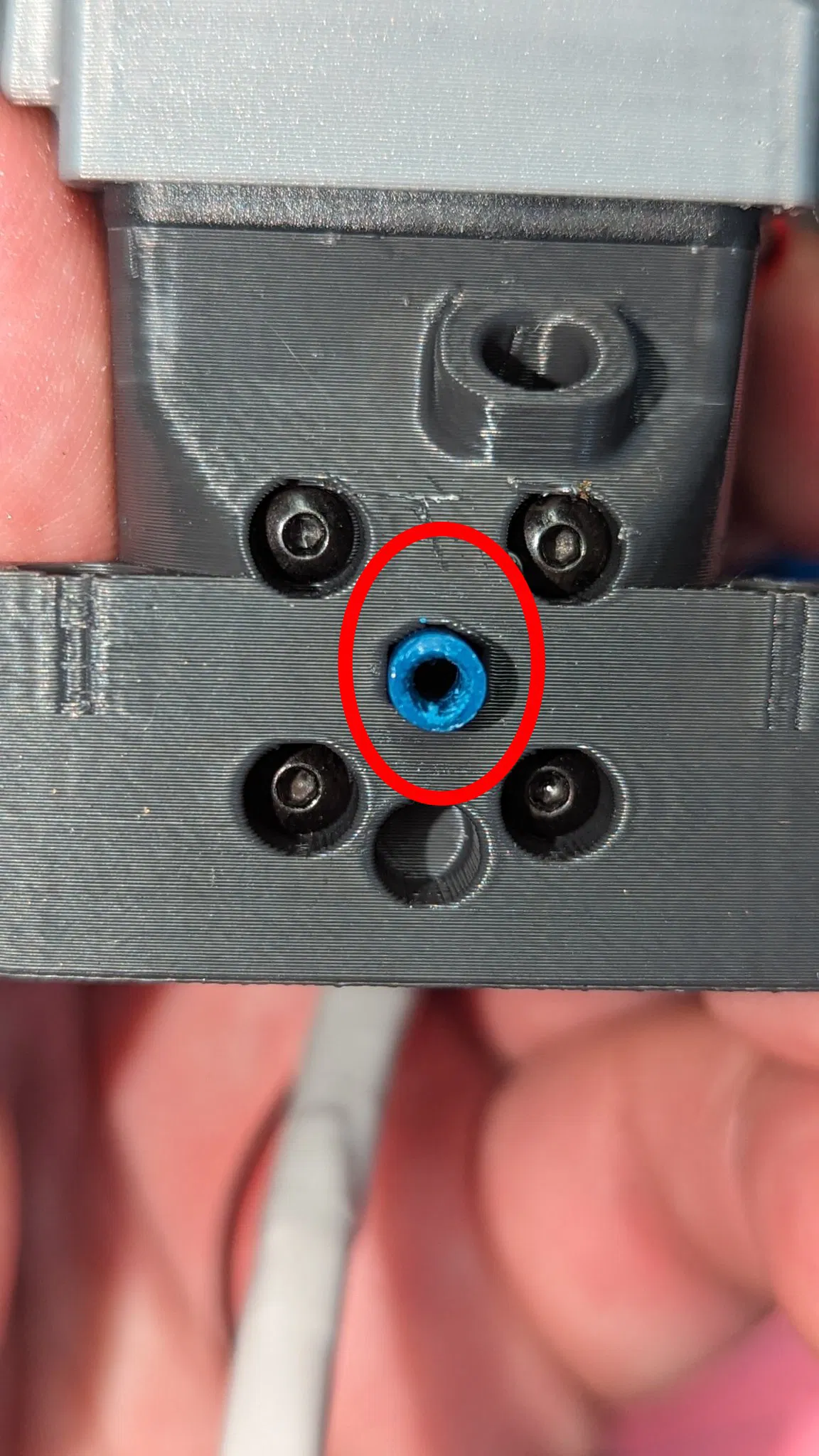

Đối với phần đi lên từ hotend, bạn sẽ cần mở rộng lỗ của ptfe để dễ dàng đưa lại filament vào (Sử dụng một mũi khoan hình nón nhỏ hoặc mũi khoan 2.5 hoặc 3mm ở đầu vào, xem ảnh với vòng tròn đỏ)

Trong thư mục có chốt cho voron Switchwire, phiên bản cho 2.4 và trident sẽ đến sau, tôi phụ thuộc vào cộng đồng vì không có những máy này

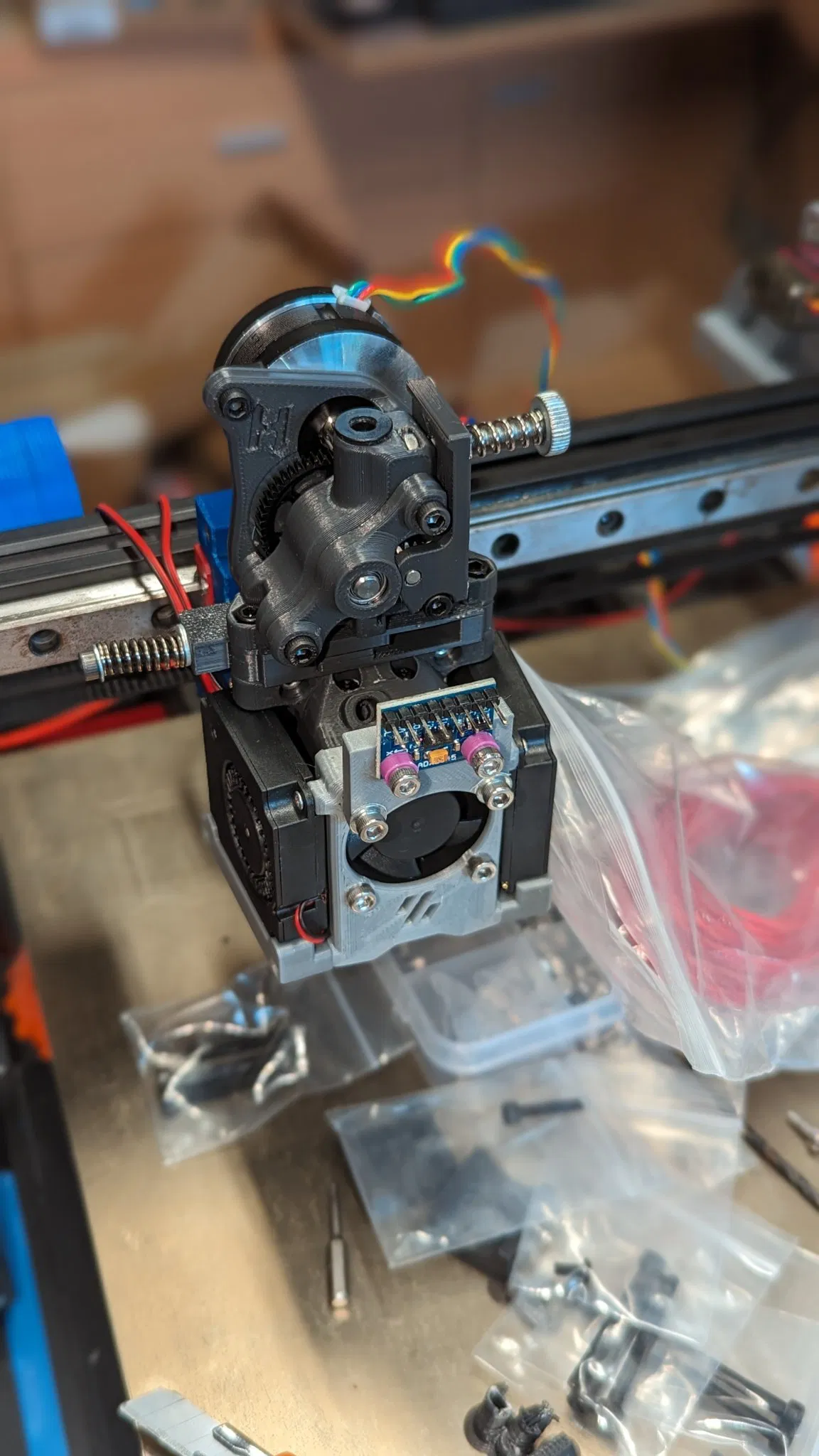

Chỉ còn lại việc lắp đặt trên đầu công cụ của bạn.

Liên quan đến macro cần điền trong slicer của bạn, bạn sẽ cần đặt macro ở cuối mô tả trong tệp macros.cfg của bạn. Về phần tôi, tôi có các steppers của stepperonline với lực 59Nm, bằng cách tăng run_current trong quá trình macro, điều đó đủ để cắt filament. Tôi sẽ thêm một phiên bản với cần gạt để giảm bớt lực. Hiện tại, thật không may, bạn sẽ cần thử nghiệm dựa trên các steppers của bạn. Tôi sẽ điều chỉnh theo thời gian qua các thử nghiệm của mình.

Đối với cấu hình, tôi đã sử dụng cấu hình của filametrix:

https://github.com/sorted01/Filametrix/blob/main/mmu\_additional.cfg

Hiện tại phiên bản chưa phải là phiên bản cuối cùng, tôi sẽ thực hiện các thử nghiệm để cải thiện và nếu bạn muốn thử nghiệm và cung cấp cho tôi thông tin hoặc sửa đổi thì tôi sẽ không từ chối.

Phiên bản tiếng Anh:

Chỉnh sửa: thêm phiên bản Xol (Chưa được thử nghiệm tại thời điểm này)

Chỉnh sửa 2: thêm tệp Step, tôi đang thử nghiệm một phiên bản với cần gạt nhưng hiện tại tôi bị hạn chế trong kỹ năng mô hình hóa của mình

Máy cắt filament cho ERCF, được lắp đặt dưới Sherpa Mini, về phần tôi, nó được lắp trên Smol Mantis, nhưng phải tương thích với tất cả các lắp ráp với Sherpa Mini như Xol.

Bạn sẽ cần dán lưỡi dao vào giá đỡ lưỡi, đó là một lưỡi dao cắt đơn giản 9mm mà bạn chỉ giữ lại phần cho phép bạn giữ lưỡi trong máy cắt (Xem ảnh).

Sau đó, bạn sẽ cần đặt giá đỡ lưỡi ở phần dưới của máy cắt, có một lỗ được cung cấp để đặt một vít 3mm với một lò xo để trả lưỡi, đặt phần trên và kiểm tra xem nó có đủ tự do khi nhấn vào vít hay không. Về phần tôi, tôi đã dán phần trên nhưng có thể không bắt buộc.

Sẽ có 2 mảnh PTFE cần đến và lắp đặt:

mảnh đầu tiên đi từ mini sherpa đến máy cắt, nó sẽ cần được cắt ngang (Xem ảnh) mảnh thứ hai giữa hotend và máy cắt, cũng sẽ cần được cắt ngang (Xem ảnh)

Đối với phần từ hotend, sẽ cần phải mở rộng lỗ trong PTFE để tạo điều kiện cho việc đưa lại filament (Sử dụng một mũi khoan hoặc cắt hình nón nhỏ có đường kính 2.5 hoặc 3mm ở đầu vào, xem ảnh với vòng tròn đỏ)

Trong tệp có dừng cho voron Switchwire, phiên bản cho 2.4 và trident sẽ đến sau, tôi đang dựa vào cộng đồng không có những máy này.

Tất cả những gì bạn cần làm là cài đặt nó vào đầu công cụ của bạn.

Liên quan đến macro cần được nhập vào slicer của bạn, bạn sẽ cần đặt macro ở cuối mô tả trong tệp macros.cfg của bạn. Phần của tôi, tôi có các bước steppers từ stepperonline với 59Nm, bằng cách tăng run_current trong macro thì đủ để cắt filament. Tôi sẽ sớm thêm một phiên bản với một cần gạt để yêu cầu ít lực hơn. Hiện tại, thật không may, sẽ cần phải thử nghiệm với các steppers của bạn. Tôi sẽ tinh chỉnh nó khi tôi thử nghiệm.

Đối với cấu hình, tôi đã sử dụng cấu hình filametrix:

https://github.com/sorted01/Filametrix/blob/main/mmu\_additional.cfg

Hiện tại phiên bản chưa phải là phiên bản cuối cùng, tôi sẽ thực hiện các thử nghiệm để cải thiện và nếu bạn muốn thử nghiệm và gửi cho tôi thông tin hoặc sửa đổi thì sẽ không bị từ chối.

[gcode_macro Filament_cutting]

gcode: G92 E0

G1 E-35 F1800 #loại bỏ filament trước khi cắt

G1 X20 F5000

SET_TMC_CURRENT STEPPER=stepper_x CURRENT=2

SET_TMC_CURRENT STEPPER=stepper_z CURRENT=2

G1 X0 F1000

G1 E-35 F1800 #loại bỏ filament để lấy ra khỏi extruder

SET_TMC_CURRENT STEPPER=stepper_x CURRENT=1.100

SET_TMC_CURRENT STEPPER=stepper_z CURRENT=1.100
