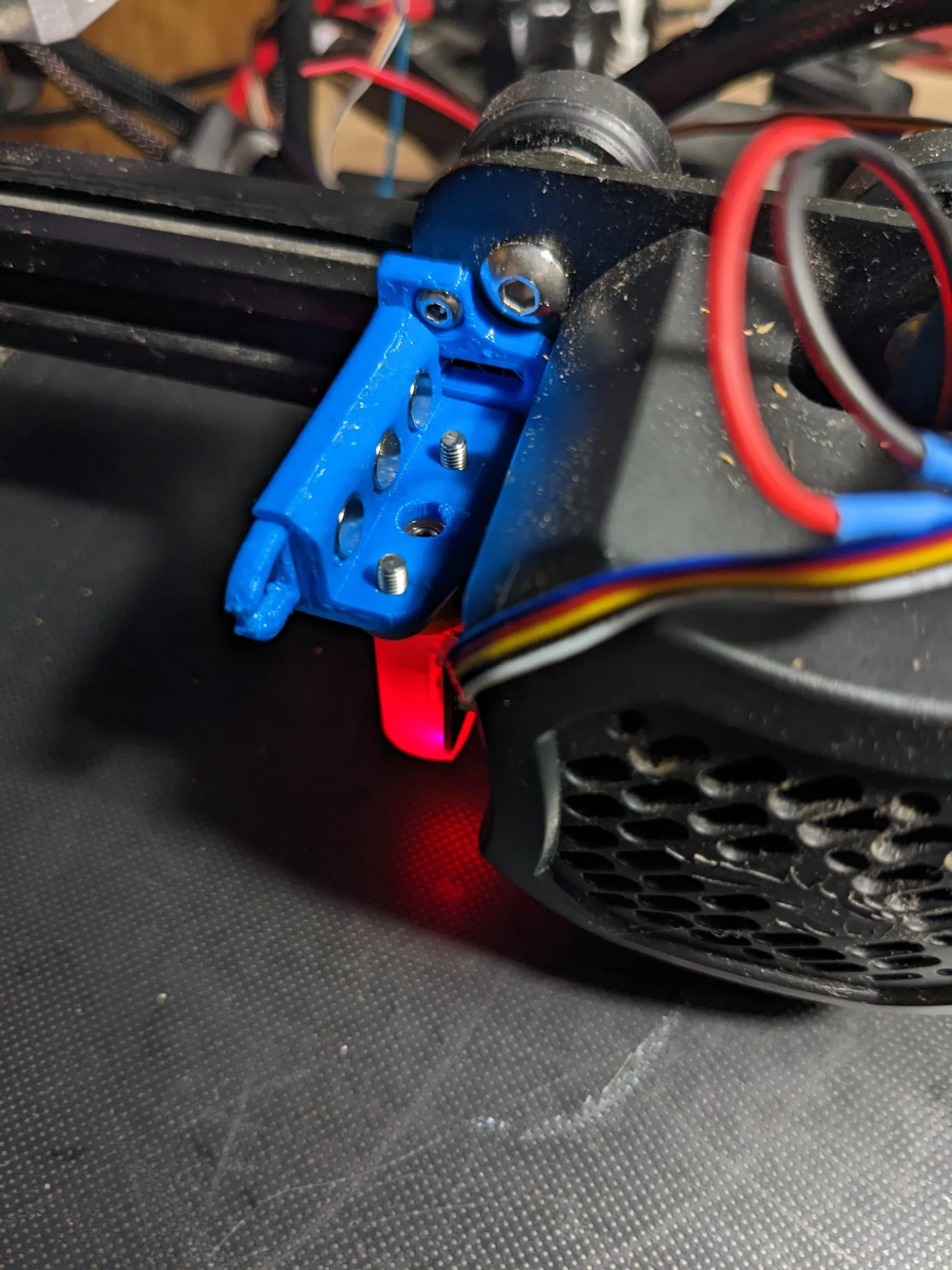

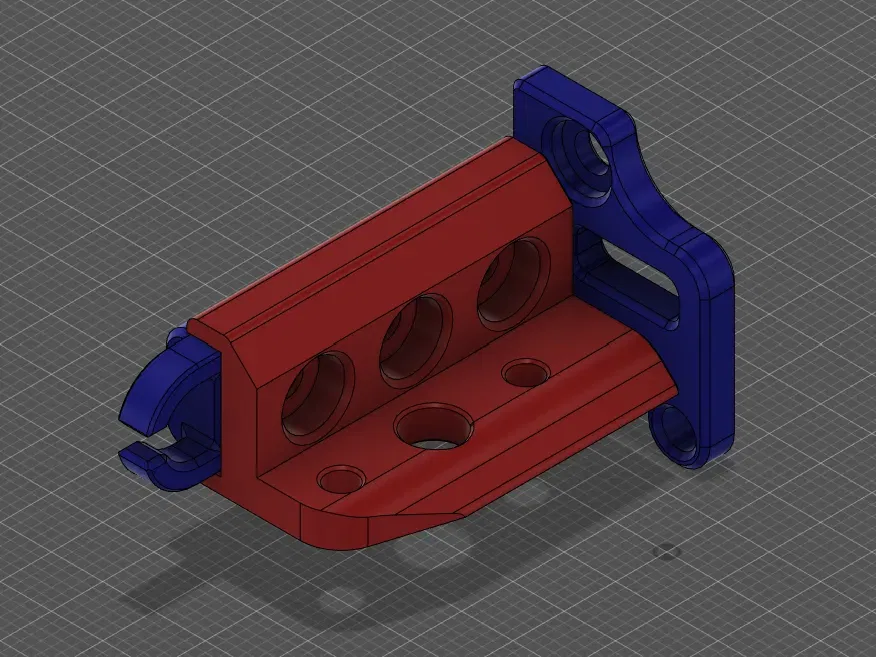

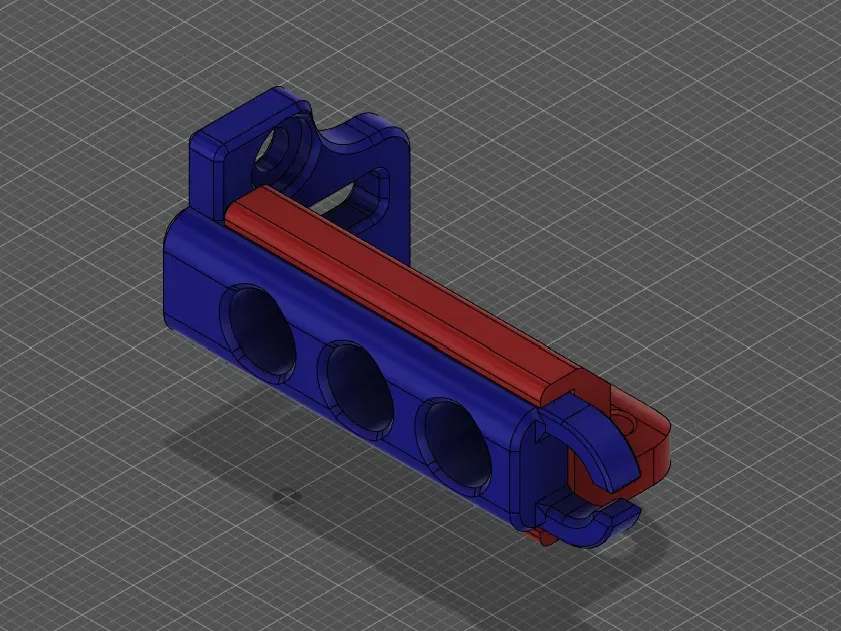

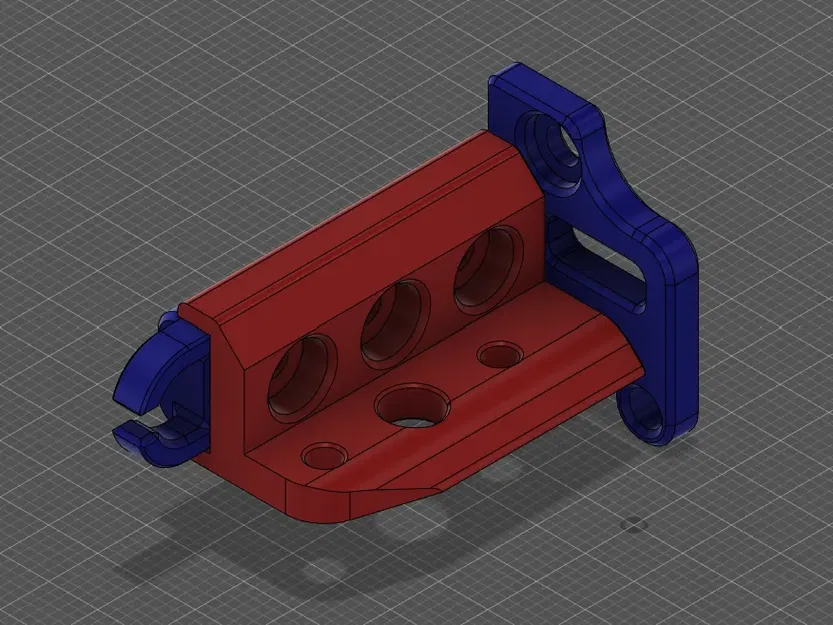

Giá đỡ từ tính BLTouch cho Ender-3 V2

Cập nhật: Đã thêm một giá đỡ tấm gantry bổ sung có lỗ nam châm sâu hơn. Tệp được đánh dấu nằm trong thư mục Phiên bản 2.

Giá đỡ này cố gắng ngăn chặn thiệt hại cho chốt cảm biến và cảm biến khi xảy ra các sự kiện bất ngờ.

Lắp ráp

1. Khi lắp đặt, hãy đảm bảo rằng tất cả các đốm, đường may và sợi chỉ được loại bỏ khỏi các bề mặt ghép nối giữa các bộ phận in. Tùy thuộc vào chiều cao lớp của bạn, bạn có thể cần phải cắt các khe nam châm để vừa khít.
2. Khi bạn chắc chắn rằng các nam châm sẽ vừa, hãy sắp xếp chúng theo hướng cực N-S-N ở một phần và S-N-S ở phần còn lại. Đây là gần nhất với một mảng halbach mà bạn có thể có với 3 nam châm. Sử dụng keo siêu dính nếu các nam châm không giữ được vị trí.
3. Gắn tấm chuyển đổi gantry vào tấm gantry. Lỗ vít trên cùng được lún và yêu cầu vít m3 hoàn toàn nằm trong lún đó để đảm bảo căn chỉnh nam châm đúng cách.
4. Gắn cảm biến BLTouch vào phần Gắn cảm biến.
5. Gắn cáp BLTouch.
6. Ghép hai phần lại với nhau và đảm bảo không có khoảng trống nào nhìn thấy bằng cách áp dụng một ít áp lực.
7. Điều chỉnh độ lệch Z của cảm biến.

Phần cứng cần thiết

• Sáu nam châm tròn neodymium 6x2

Cài đặt in

• Vật liệu: PETG (PLA có thể hoạt động tốt hơn)
• Vòi phun: 0.6mm
• Đổ đầy: 100%
• Không hỗ trợ

Mọi thứ hoạt động giống như mô hình đã được remix dành cho đầu đùn Microswiss NG trên Ender 5 Plus, vì vậy hãy tham khảo điều đó để biết thêm thông tin.
