Design Clock - Đồng hồ nghệ thuật in 3D độc đáo

Thông tin về chiếc đồng hồ

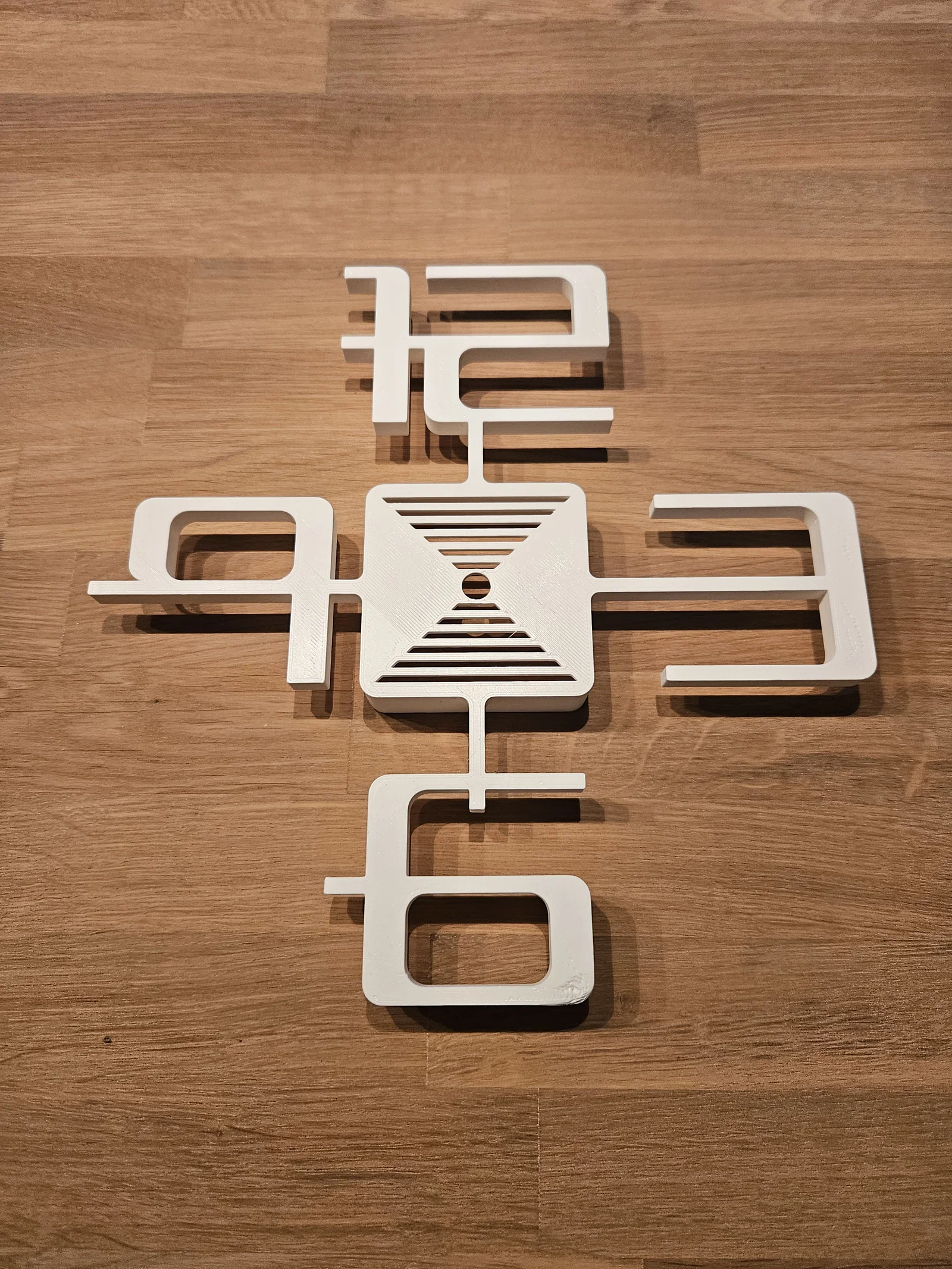

Chiếc đồng hồ này bao gồm nhiều bộ phận khác nhau. Mình gọi đó là mặt đồng hồ (dial) và các phần viền ngoài. Mặt đồng hồ là phần lớn nhất và chiếm toàn bộ diện tích bàn in. Hình khối ở giữa được thiết kế liên quan đến thời gian và tượng trưng cho chiếc đồng hồ cát.

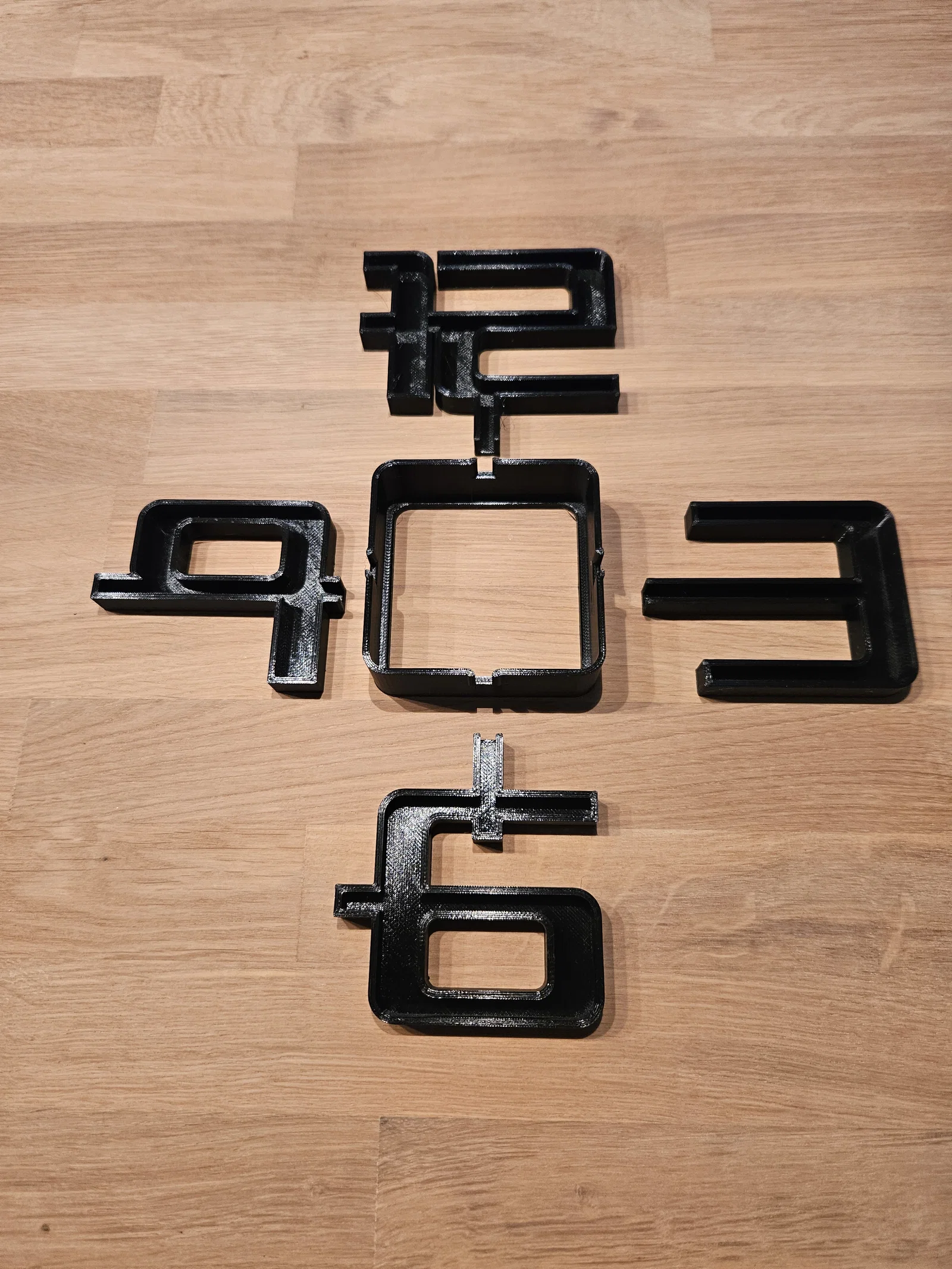

Các phần viền ngoài chạy dọc theo chu vi của đồng hồ. Mình đã chia chúng thành 5 phần riêng biệt, bao gồm một phần trung tâm và 4 con số. Bạn không cần máy in nhiều màu cho thiết kế này, chỉ cần thay nhựa (filament) sau mỗi lần in là được.

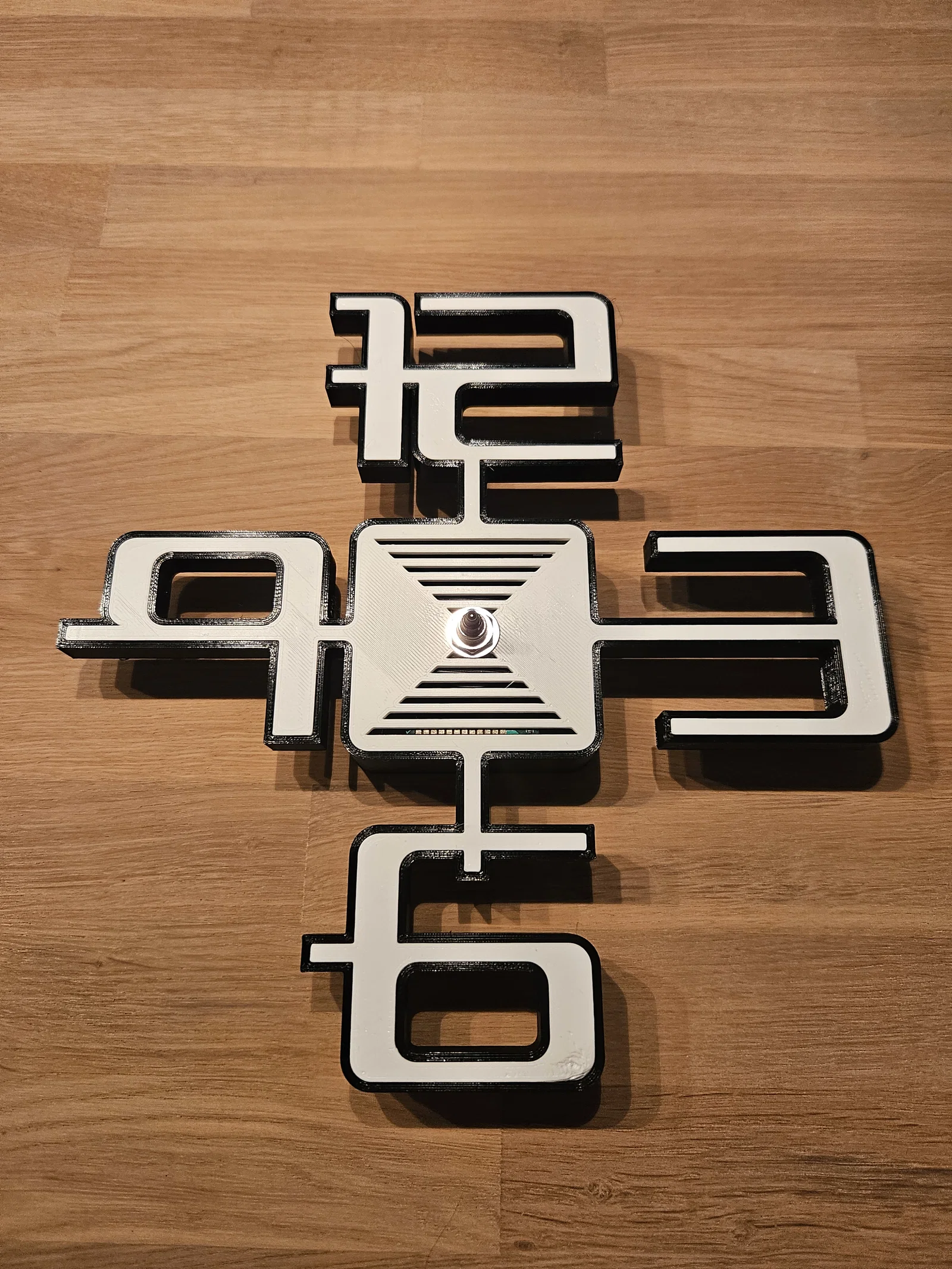

Bạn có thể tạo ra những phong cách khác nhau bằng cách in các phần viền ngoài với màu sắc tùy chọn. Có một khoảng hở nhỏ giữa mặt đồng hồ và các phần viền ngoài. Các chi tiết khớp với nhau rất tốt và có thể tháo rời nếu bạn muốn thay đổi màu sắc. Mình đã thiết kế một vài loại phần trung tâm khác nhau; bạn chỉ cần chọn một cái để lắp ráp là đủ. Loại tiêu chuẩn là mẫu cơ bản, các mẫu khác có thêm vân sọc hoặc chi tiết phụ.

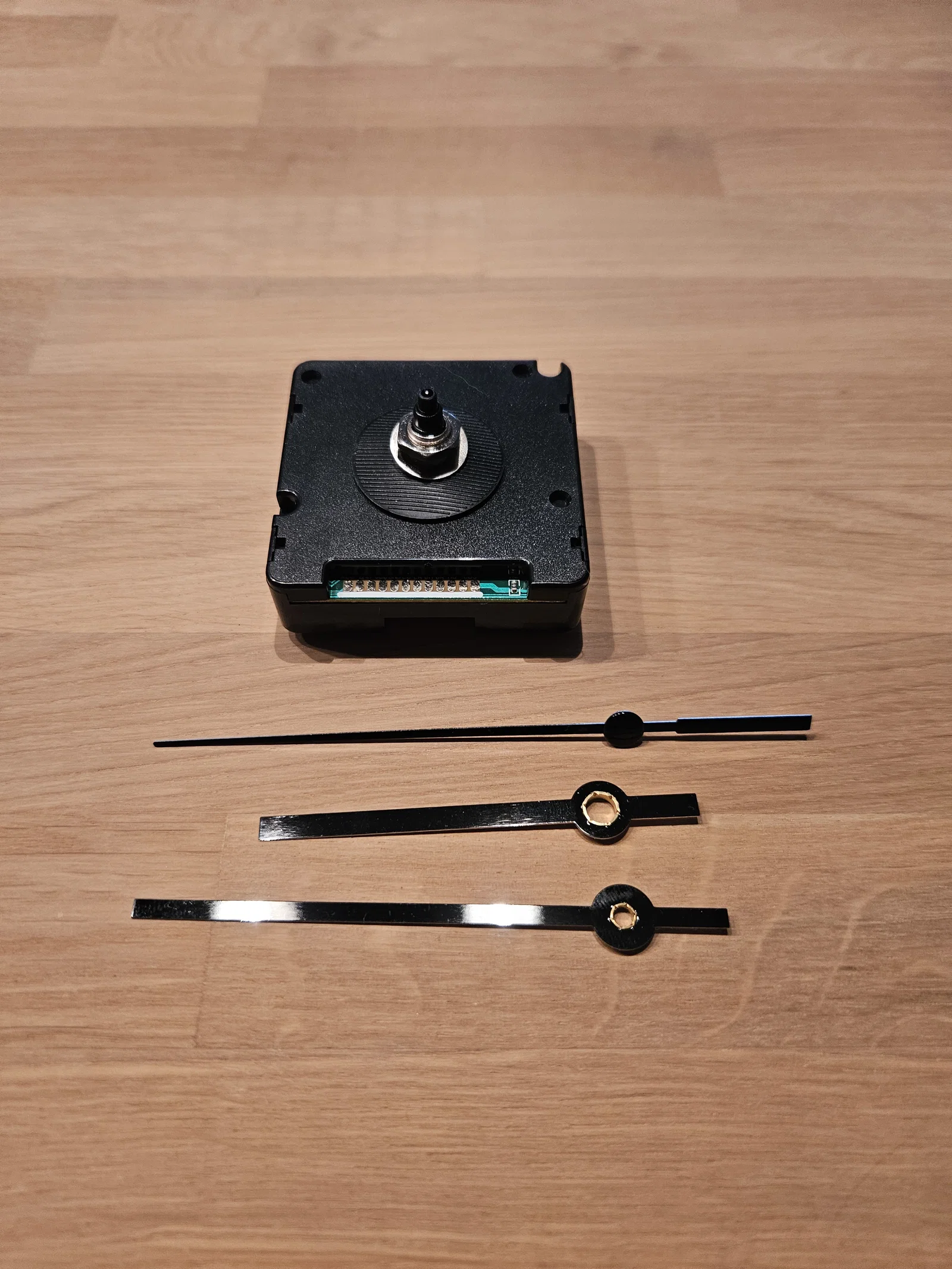

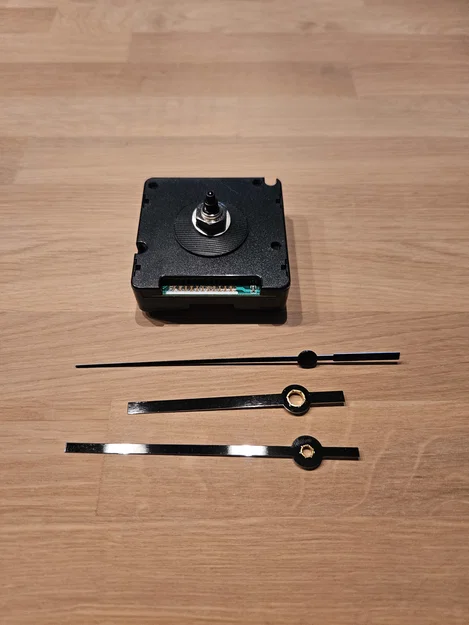

Bạn cũng cần một bộ máy đồng hồ thạch anh (quartz clock insert). Bạn có thể dễ dàng tìm mua ở các cửa hàng trực tuyến. Kích thước yêu cầu phải là 55mmx55mm hoặc 56mmx56mm. Bất kỳ loại nào lớn hơn 57mmx57mm sẽ không lắp vừa vào phần đĩa của đồng hồ.

Hướng dẫn In / Cắt lớp (Slice)

Mẫu thiết kế này vừa khít với bàn in của bạn (210mmx210mm). Đừng thay đổi tỷ lệ (scale), nếu không bạn có thể gặp khó khăn khi lắp bộ máy đồng hồ hoặc các phần viền ngoài.

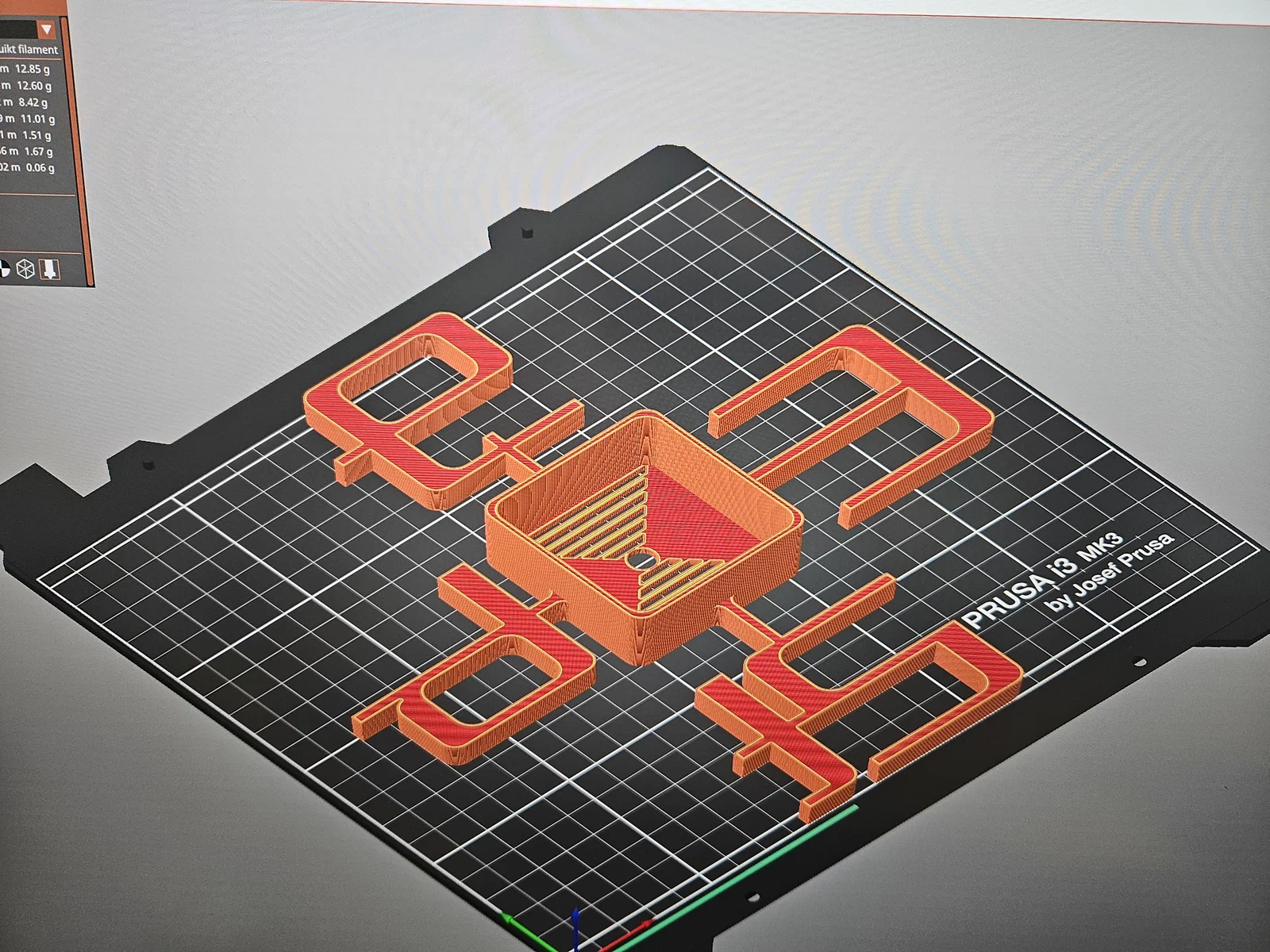

Để cắt lớp mô hình trong Prusa-slicer, bạn cần tắt tính năng Skirt và Brim trong phần cài đặt in (print settings). Đặt số vòng Skirt (minimum) về 0 và chọn Brimtype là "no brim".

Có hai lựa chọn về hướng in, úp mặt hoặc ngửa mặt:

• Úp mặt xuống: Không cần dùng support.

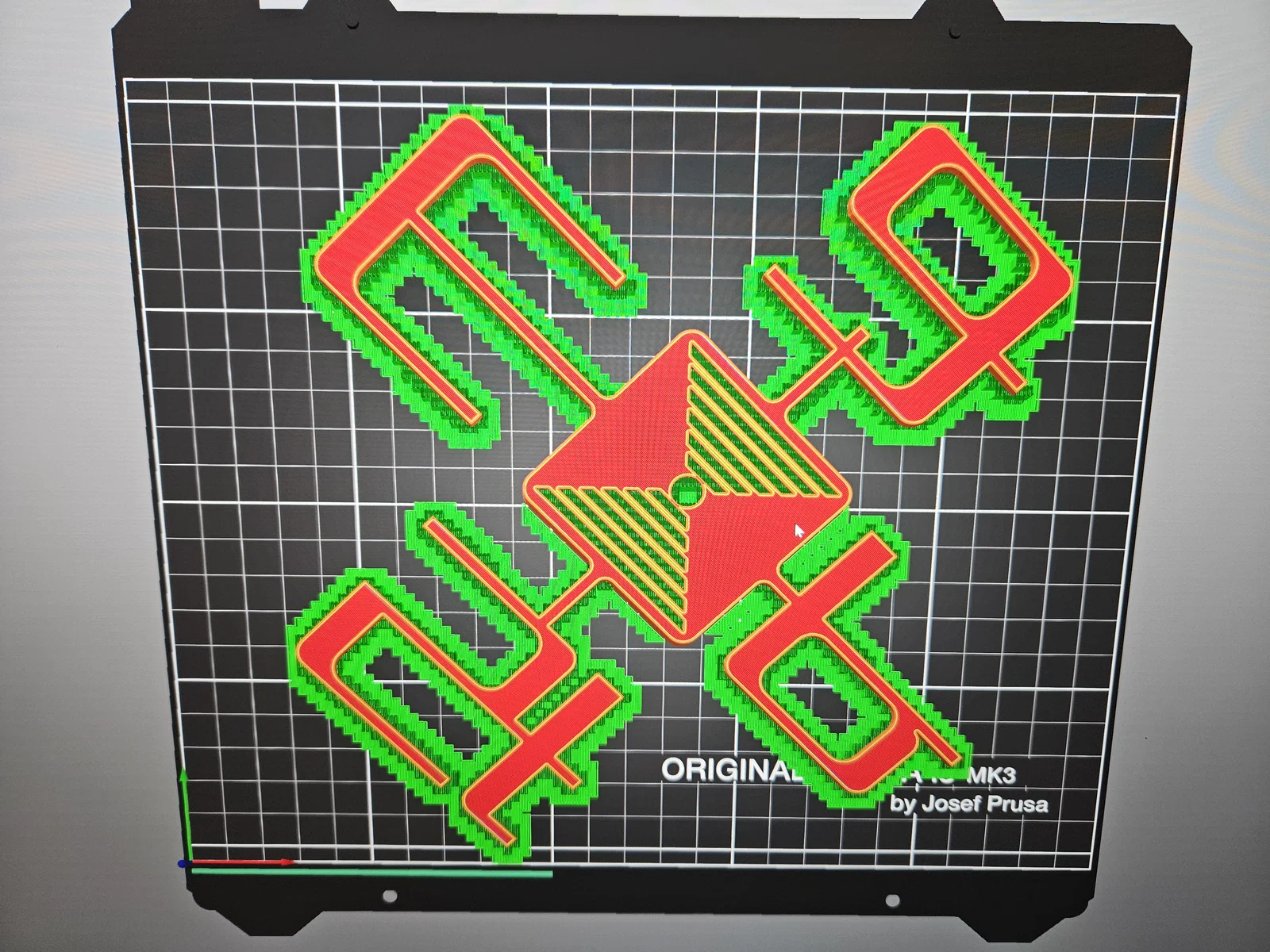

• Ngửa mặt lên: Bạn sẽ cần support cho bản in này. Hãy xoay mẫu in 45 độ để đảm bảo phần support nằm gọn trong phạm vi bàn in.

Hướng dẫn lắp ráp

Việc lắp ráp khá đơn giản và không yêu cầu thứ tự cụ thể. Mình thường bắt đầu với bộ máy đồng hồ trước:

• Bắt đầu bằng cách lắp bộ máy đồng hồ vào mặt đĩa, kiểm tra hướng dẫn của bộ máy nhưng khoan hãy lắp kim đồng hồ (bước cuối cùng).
• Kiểm tra hướng đúng của phần trung tâm, canh chỉnh vòng treo thẳng hàng với vị trí số 12 rồi lắp vào.
• Lắp các con số của đồng hồ vào từng cái một.
• Bước cuối cùng, lắp kim đồng hồ vào.
