Mô hình quạt 3010 Dummy (Dummy Fan)

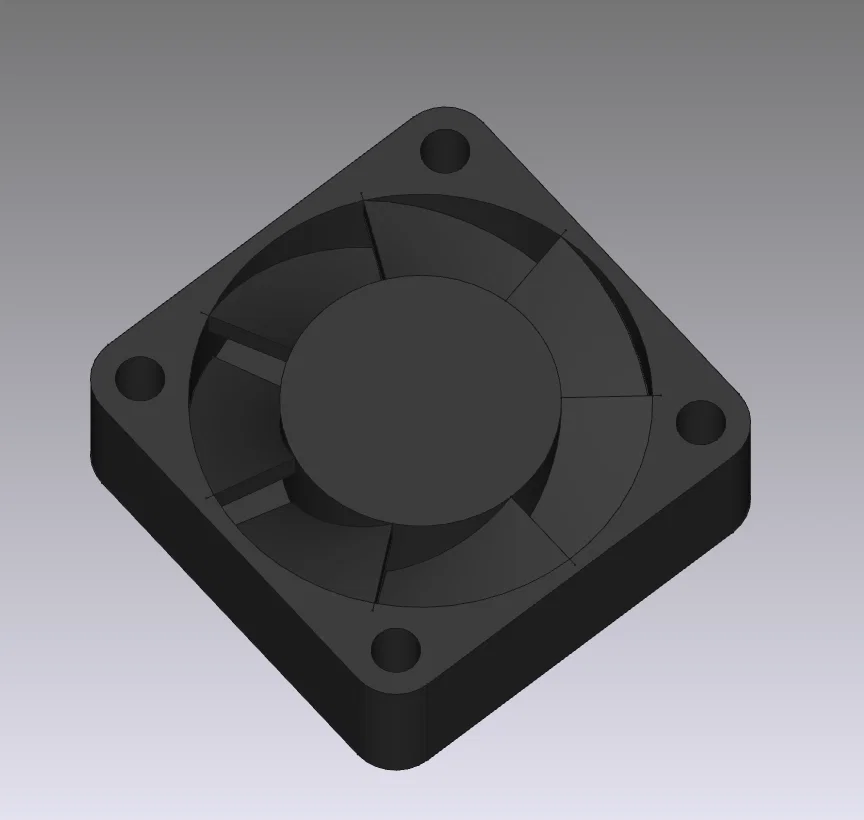

Mô hình quạt 3010 Dummy (30 x 30 mm) dùng để kiểm tra dung sai cho các mẫu thiết kế fan duct. File thiết kế được tối ưu để in không cần support, phù hợp cho việc lắp ráp và thử nghiệm các chi tiết v6.
Mô tả
Mình không tìm được cái quạt 30mm nào để ráp và test các mẫu CAD cho fan duct v6, nên mình đã tự vẽ một cái dựa trên kích thước của e3d cung cấp và từ những cái quạt mình đang có.

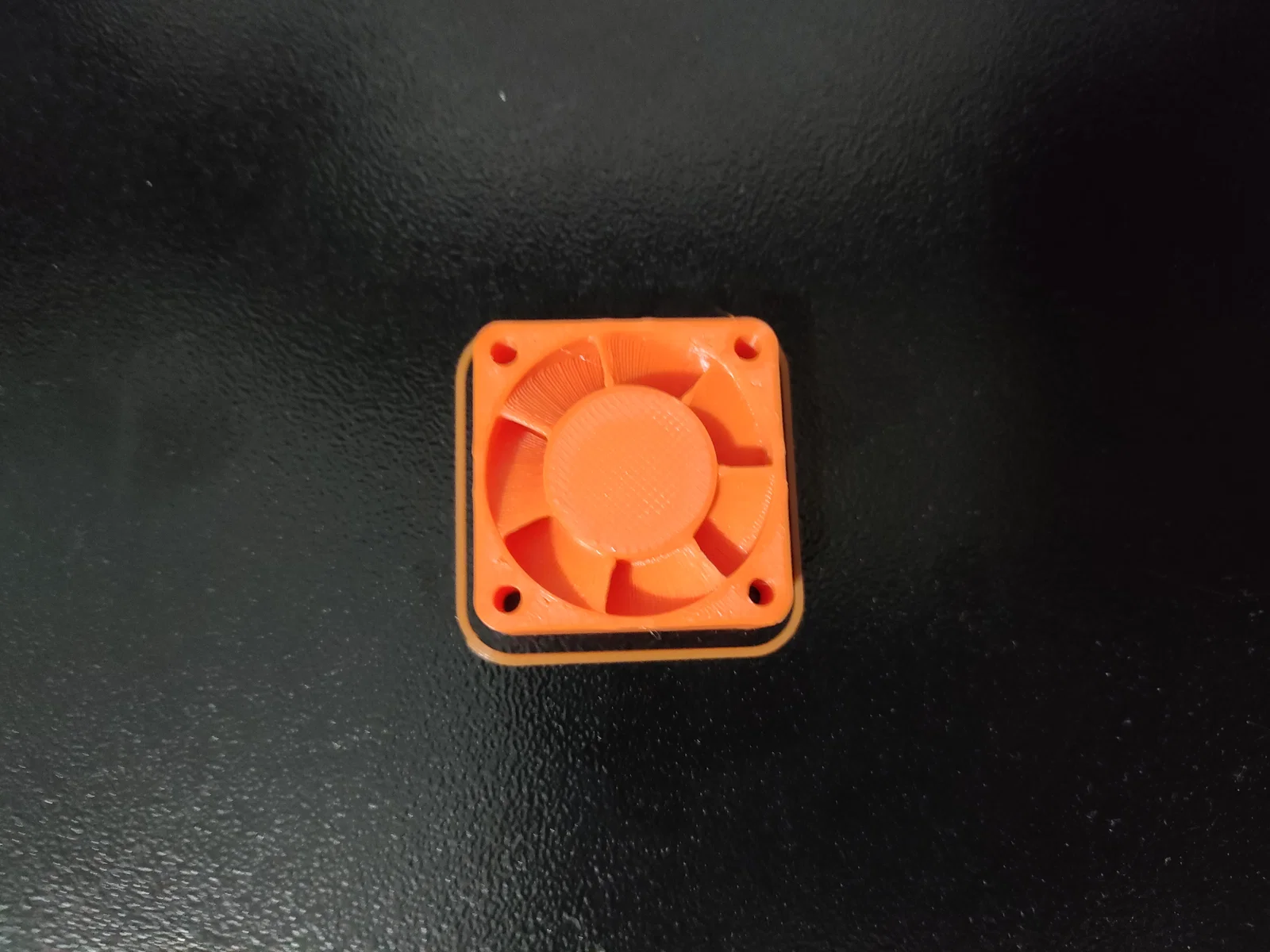

Các lỗ vít dành cho ốc M3 và được thiết kế hơi khít một chút để khi bắt ốc nó có thể tự tạo ren luôn. Khi in thì anh em cứ để mặt phẳng của quạt xuống bàn in mà không cần dùng support nhé.
Mình cũng đã đính kèm thêm file .Step nếu anh em muốn sử dụng trực tiếp hoặc file .FCStd nếu muốn chỉnh sửa lại thiết kế.
https://e3d-online.zendesk.com/hc/en-us/articles/360017144017-Fan-Drawings
