Nam châm Skadis - Có thể tùy chỉnh và cực kỳ chắc chắn
Bộ nam châm siêu chắc cho bảng treo Ikea Skadis, sử dụng hệ thống T-Nuts chống rung lắc. Thiết kế cho phép tùy chỉnh kích thước linh hoạt trên Onshape để phù hợp với mọi loại nam châm neodymium mà bạn có.
Mô tả

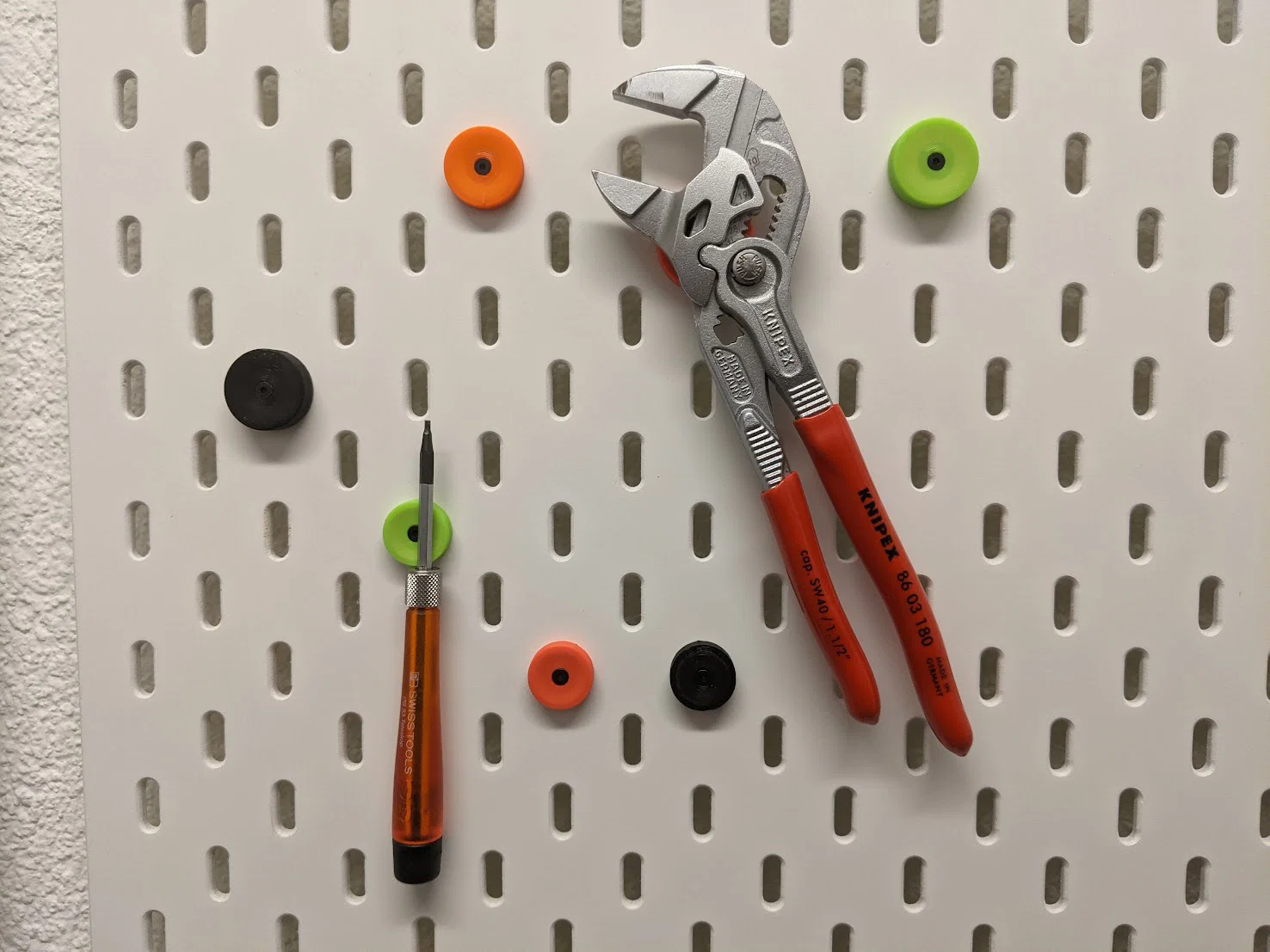

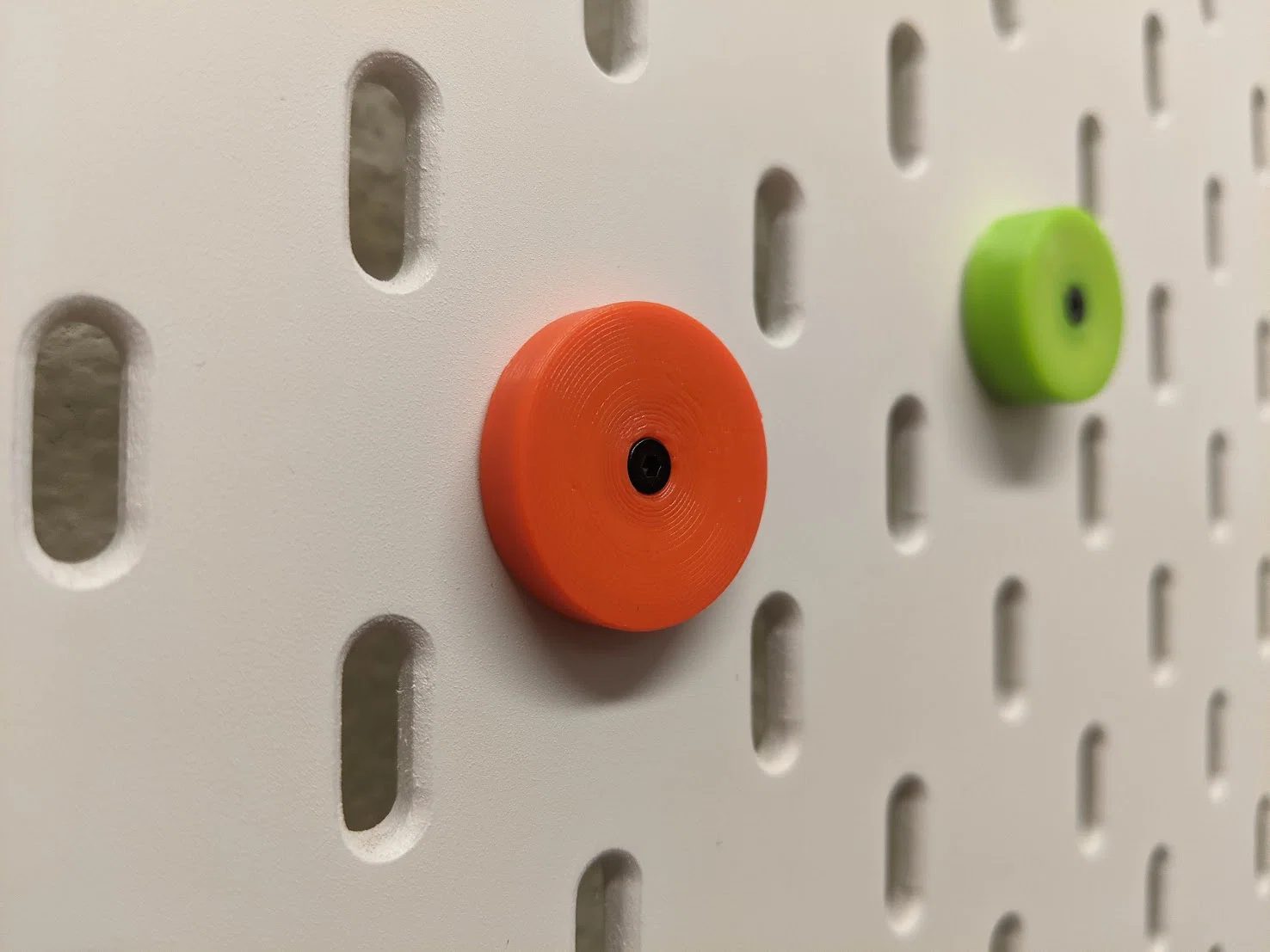

Đây là nam châm dành cho bảng treo đồ Ikea Skadis. Loại này cực kỳ chắc chắn, không lo bị rơi hay lỏng lẻo khi bạn gắn hoặc lấy đồ ra khỏi bảng. Sản phẩm sử dụng hệ thống lắp T-Nuts giúp cố định chặt, không gây rung lắc và có độ bám rất mạnh.
Xem thêm thông tin về Hệ thống lắp T-Nuts cho bảng Ikea Skadis và ghé qua Bộ sưu tập T-Nuts cho Skadis để tìm thêm các phụ kiện khác dùng chung chuẩn T-Nuts này.

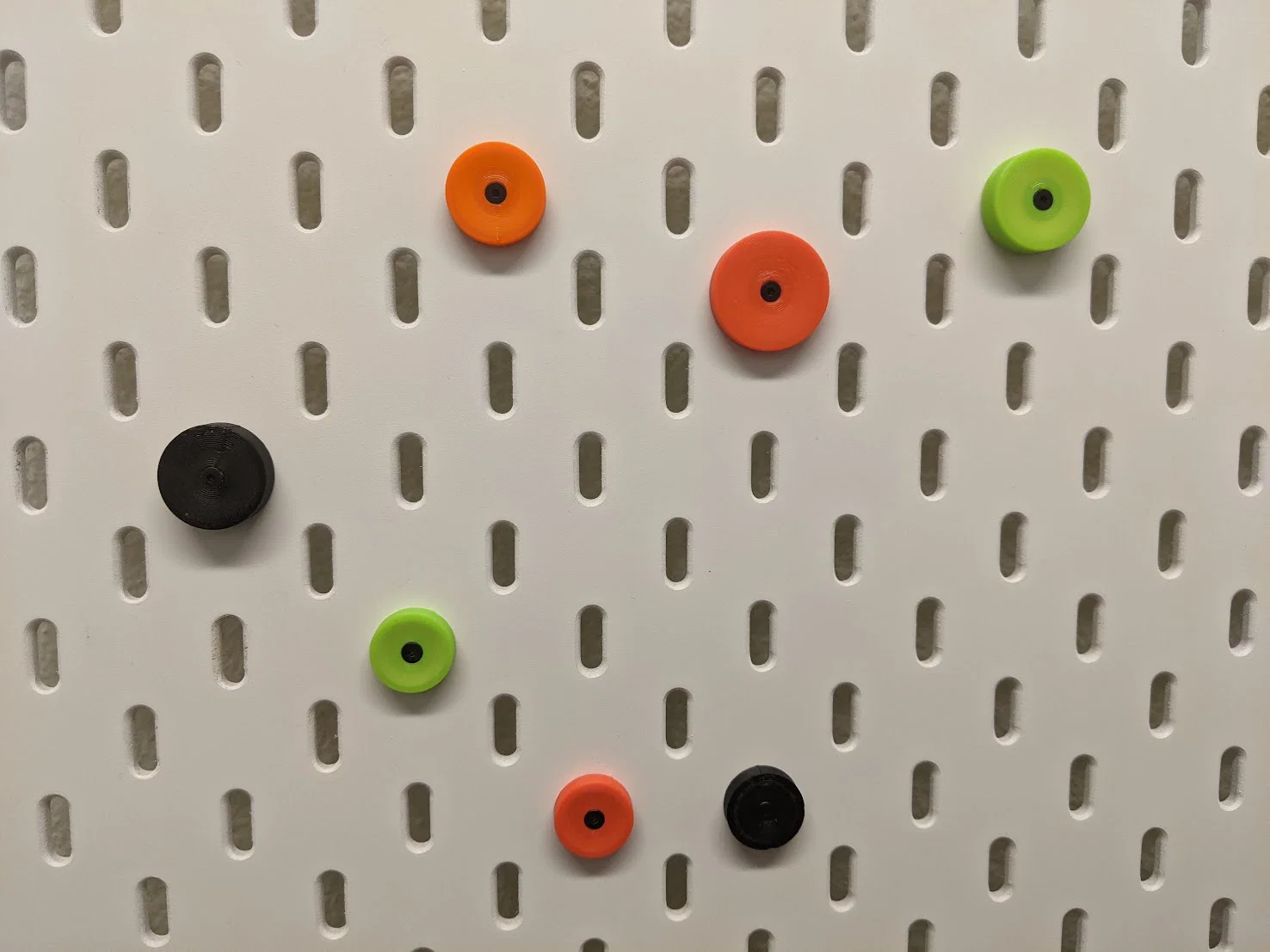

Các kích thước có sẵn và linh kiện cần thiết
Các linh kiện in sẵn này được thiết kế riêng cho các loại nam châm từ Supermagnete, nơi giao hàng khắp châu Âu với giá hợp lý. Nếu bạn đang dùng loại nam châm khác, bạn hoàn toàn có thể tùy chỉnh thiết kế để vừa với kích thước của mình.
Hãy cuộn xuống phần “Kích thước tùy chỉnh” để biết cách tùy biến các chi tiết. Đừng ngần ngại chia sẻ bản tùy chỉnh của bạn dưới dạng remix hoặc đăng thông số cùng link sản phẩm trong phần Makes nhé.
CS-S-15-04-N - Nam châm đầu chìm 15x4mm - N35
| Số lượng | Tên | Nguồn mua |
|---|---|---|
| 1 | Nam châm Neodymium đầu chìm CS-S-15-04-N | Supermagnete |
| 1 | Ốc M2.5x16 đầu bằng (Countersunk) | Aliexpress |
| 1 | Ốc tán lục giác M2.5 DIN934 | Aliexpress |
| 1 | Chi tiết in “Skadis CS-S-15-04-N Top.stl” | |
| 1 | Chi tiết in “Skadis CS-S-15-04-N Bottom.stl” | |
| 1 | Chi tiết in “Skadis T-Nut M2.5.stl” |
(Tương tự cho các dòng CS-S-18-04-N, CS-S-23-04-N và R-19-09-06-N...)
Kích thước tùy chỉnh
Cách tùy chỉnh trên Onshape
- Mở link tùy chỉnh tương ứng với loại nam châm của bạn.
- Ở cột bên trái, chọn “Custom” từ menu thả xuống của mục “Magnet”.
- Điền các thông số kích thước theo bản vẽ.
- Chọn ô “Print Orientation” để các chi tiết tự động xoay đúng hướng khi in.
- Chuột phải vào từng chi tiết rồi chọn “Export”.
- Chọn định dạng mong muốn (STL, STEP, 3MF). Nếu chọn STL, hãy đảm bảo chọn đơn vị là “millimeter”.
In ấn
In các chi tiết theo hướng mặc định. Mọi file STL đều đã được xoay sẵn.
- Thiết lập in: Chất liệu (PLA, PETG, TPU…), chiều cao lớp 0.2mm, độ dày đường in 0.4mm, 3 lớp vỏ (perimeters), không cần infill (0%).
Lắp ráp & Cài đặt
- T-Nuts: Nhấn ốc tán M2.5 vào đáy T-Nut (dùng kìm hỗ trợ nếu cần).

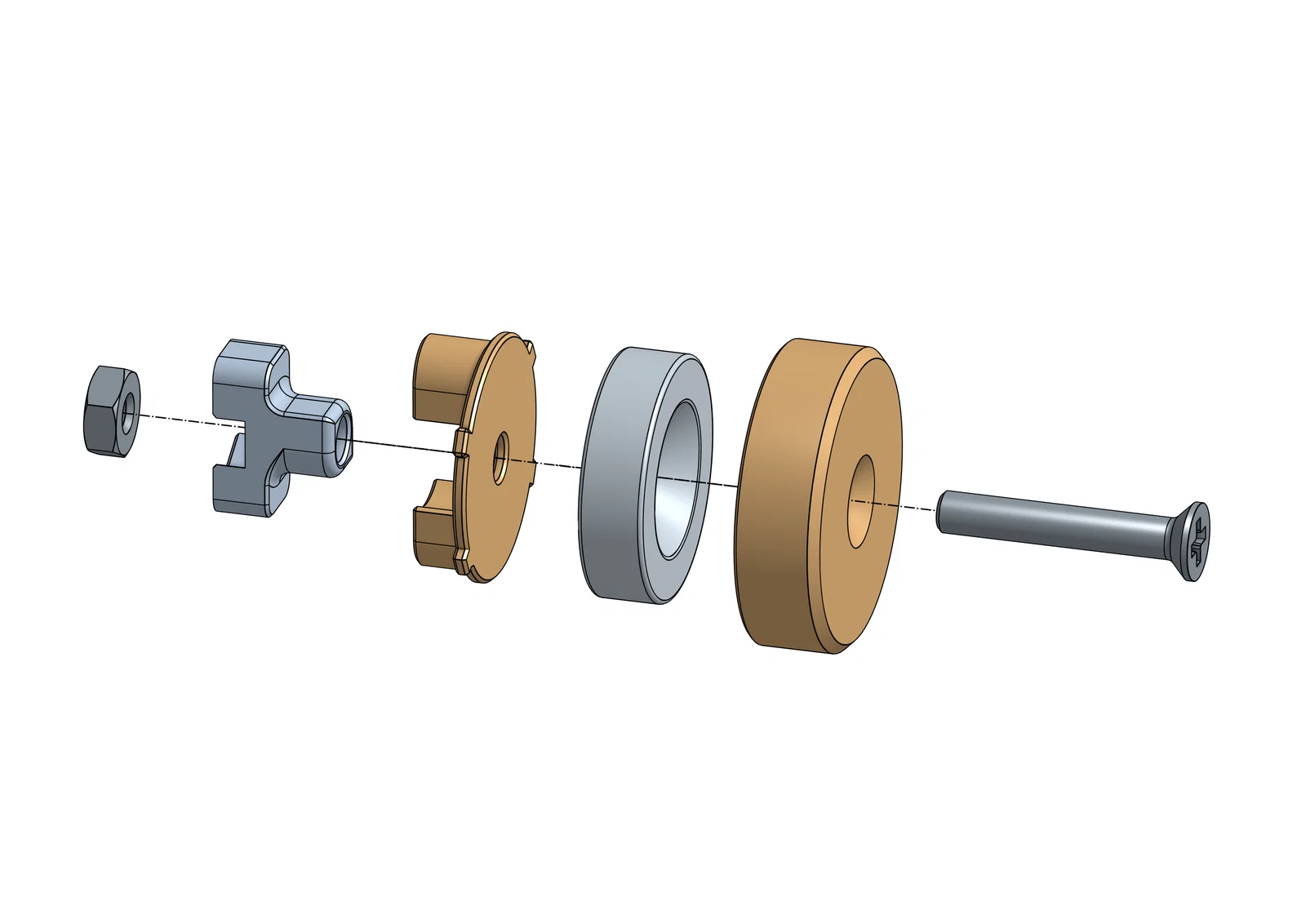

- Nam châm: Lắp nam châm vào phần Top (đầu chìm hướng vào trong). Chèn ốc M2.5, sau đó lắp phần Bottom sao cho các chốt khớp với nhau.
- Hoàn thiện: Vặn T-Nut vào, để hở khoảng 2mm so với phần Bottom.

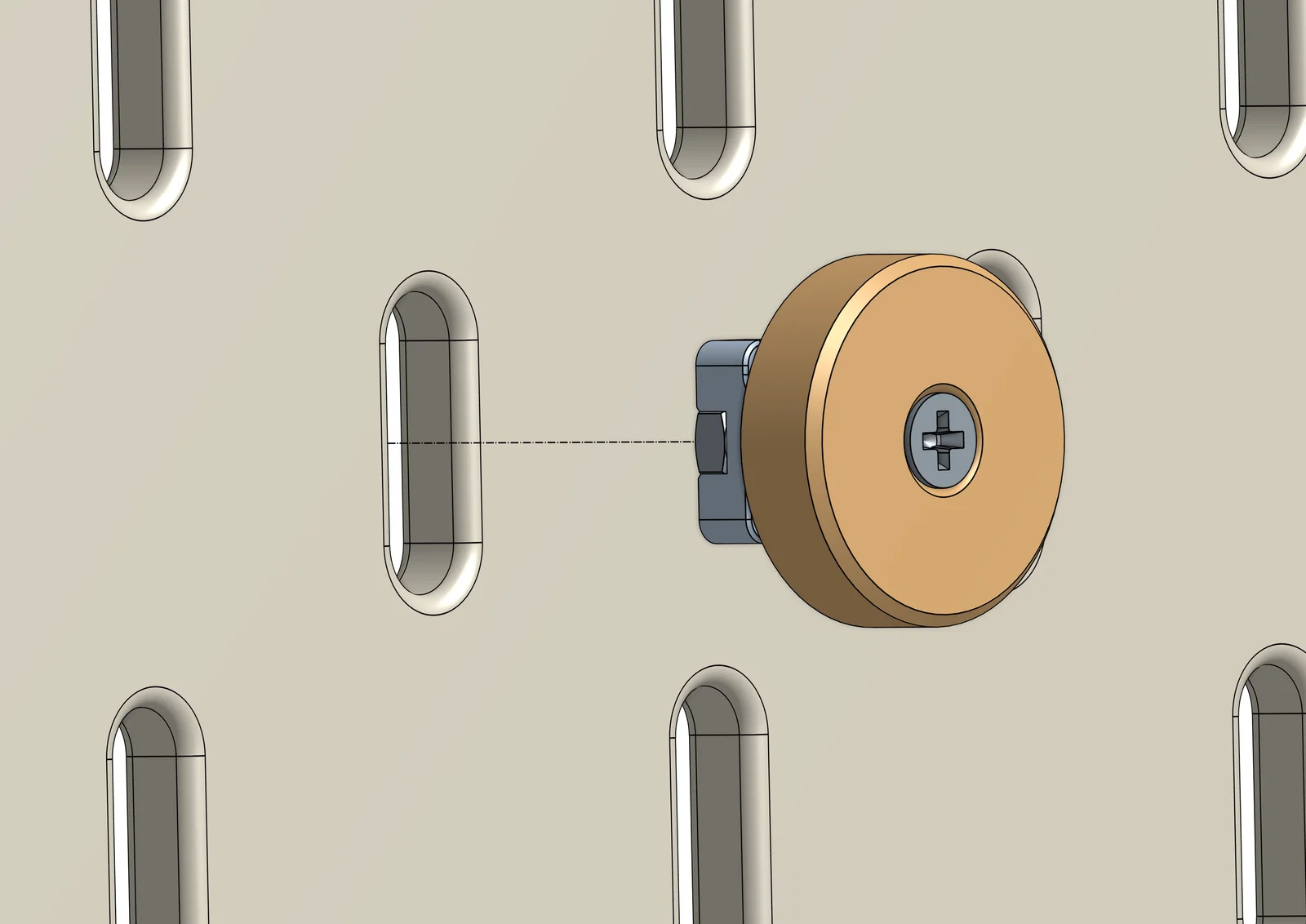

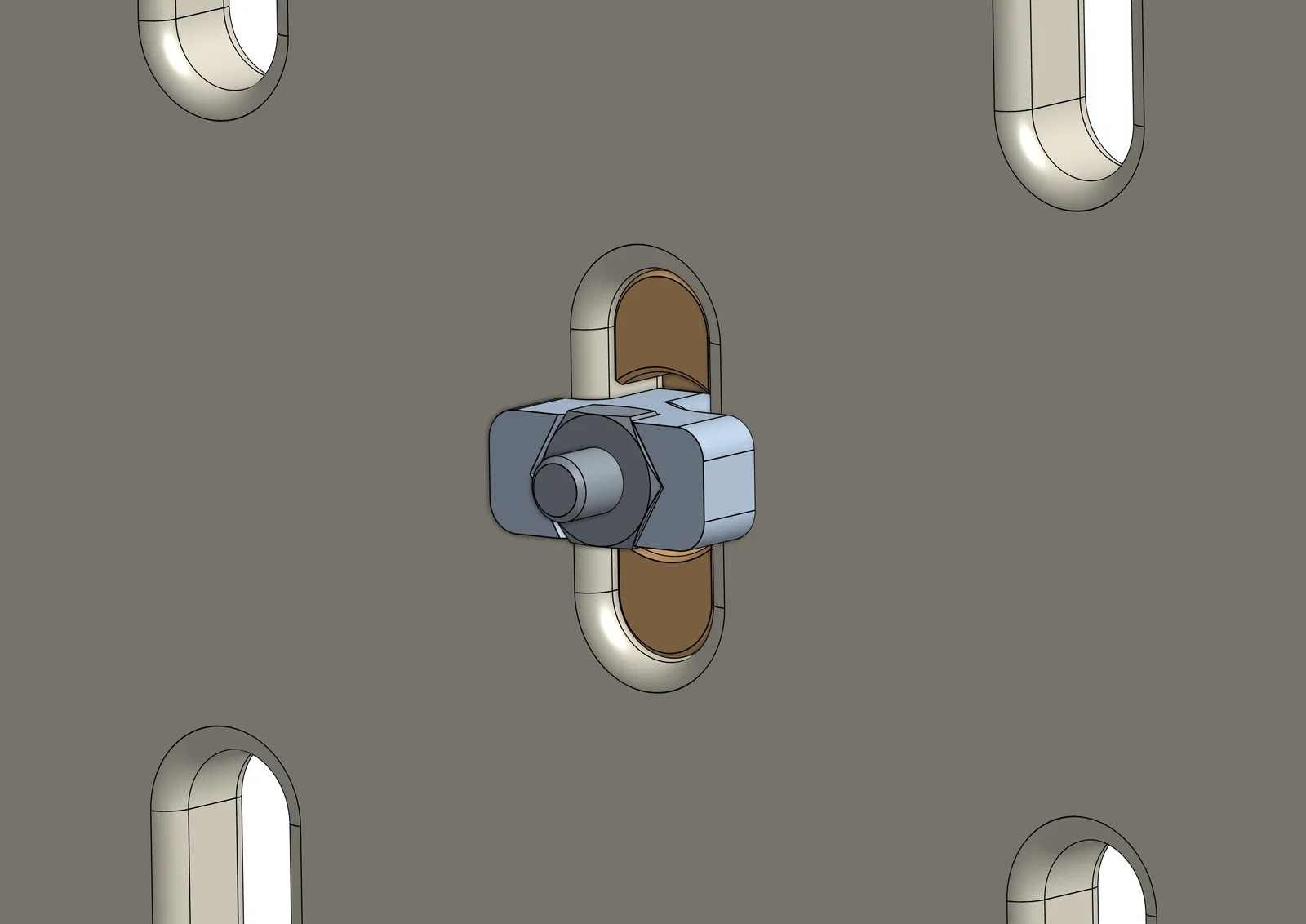

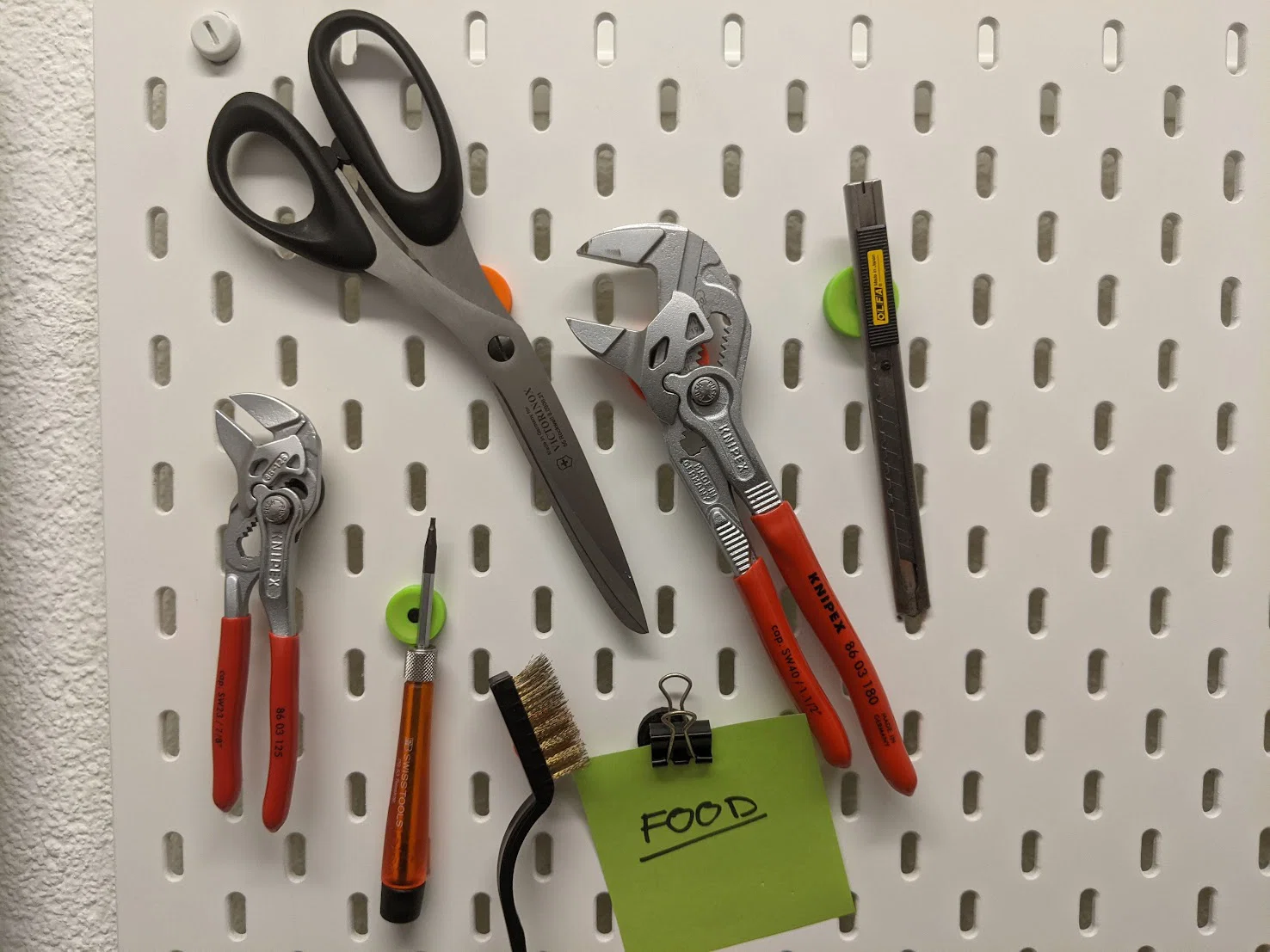

- Cài đặt: Canh T-Nut thẳng hàng, đẩy toàn bộ cụm vào lỗ bảng treo. Vừa ấn tua vít nhẹ vừa siết ốc, T-Nut sẽ tự khóa lại theo chiều ngang.
