SpoolBox cho Prusa

Mọi người nhớ bấm theo dõi mình sau khi tải và in các mẫu thiết kế nhé. Đây là cách đơn giản để ủng hộ mình và giữ kết nối với nhau trong tương lai. Sự quan tâm của mọi người giúp mình hiểu được giá trị công việc mình làm đóng góp cho cộng đồng. Cảm ơn mọi người nhiều!

Giới thiệu và bối cảnh

Hộp đựng cuộn dây (spool) thì chắc ai cũng thấy nhiều rồi, nhưng với những ai đã biết mình thì đều hiểu mình thích làm mọi thứ theo cách riêng. Vì vậy, mình quyết định tự tay làm một chiếc hộp đựng cho các cuộn filament.

Điểm đặc biệt của chiếc hộp này là:

1. Phải đóng kín và đảm bảo khả năng cách ly tốt nhất có thể (mình nghĩ mình đã làm được).
2. Có thể in được trên bàn in của máy Prusa Mk, đó là lý do mẫu được chia làm 4 phần.
3. Dễ in, sử dụng vật liệu tối ưu (PETG và TPU), cùng với 3 ốc vít và đai ốc đi kèm để tạo độ kín cần thiết cho việc cách nhiệt.
4. Đẹp mắt, thể hiện được công năng ngay từ vẻ ngoài (sẽ nói chi tiết hơn sau).
5. Vừa thẩm mỹ vừa đáp ứng các nhu cầu chức năng (như làm kín và các tính năng khác).
6. Cho phép đặt túi hút ẩm vào bên trong để duy trì độ ẩm ổn định.
   1. Hãy xem mẫu của mình.

Phiên bản này không dùng để cấp sợi trực tiếp vào máy in (xem hình bên dưới), nó đóng vai trò là hộp lưu trữ tạm thời và luôn đi kèm phụ kiện ở mục trên để giữ độ ẩm thấp. Nó sẽ giữ được trong vài tuần... Thời gian để hạt hút ẩm bão hòa tùy thuộc vào độ ẩm khu vực bạn sống. Mình khuyên dùng hạt silica, loại có thể tái sử dụng bằng cách nướng trong lò hoặc quay lò vi sóng.

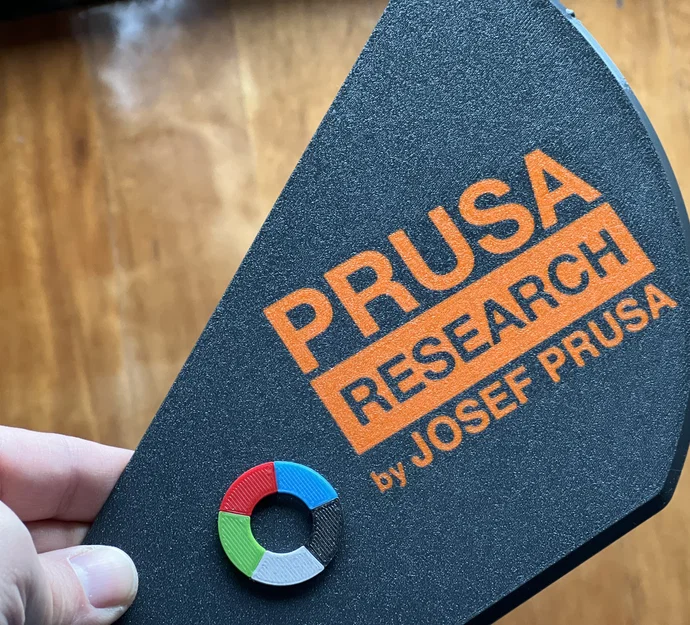

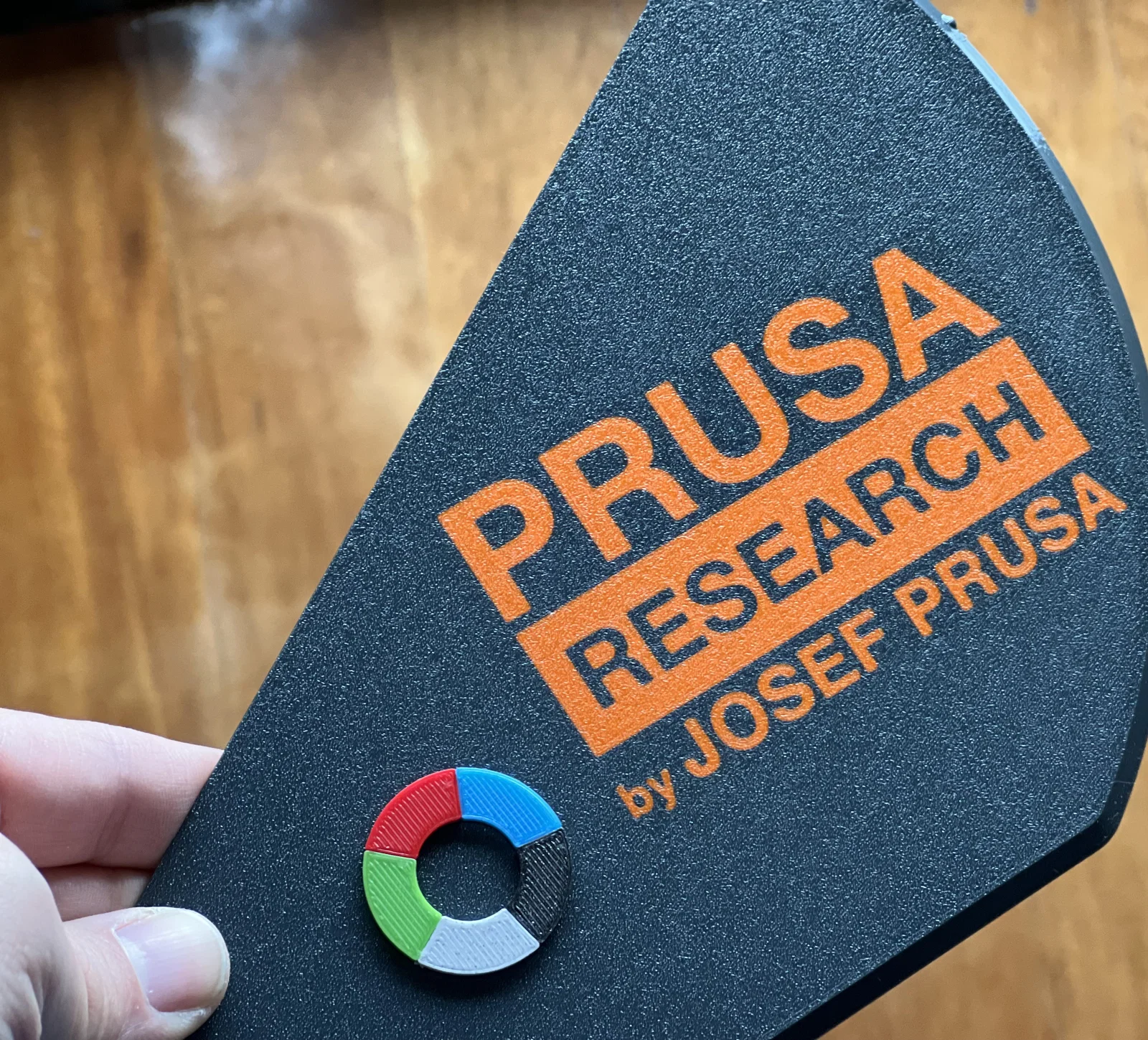

• "Hộp chứa" này dùng để đặt vào lõi cuộn dây. Việc xoay cuộn dây sẽ làm tăng hiệu quả của các hạt silica.

Đối với lưu trữ lâu dài hơn, bạn có thể dùng túi hút chân không.

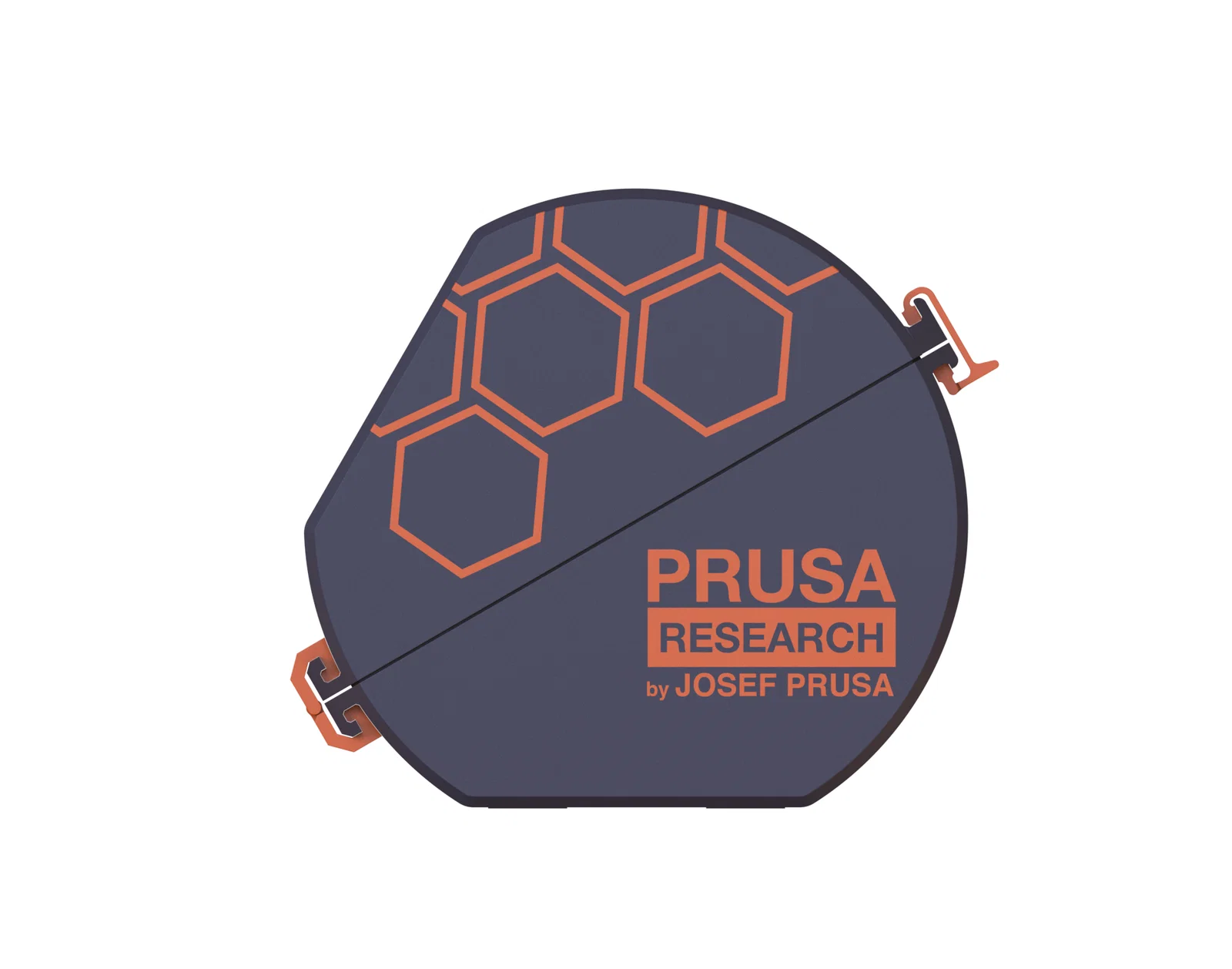

Bạn có thể chọn phiên bản "Clean" (dùng cho bất kỳ máy in nào) hoặc phiên bản có logo Prusa.

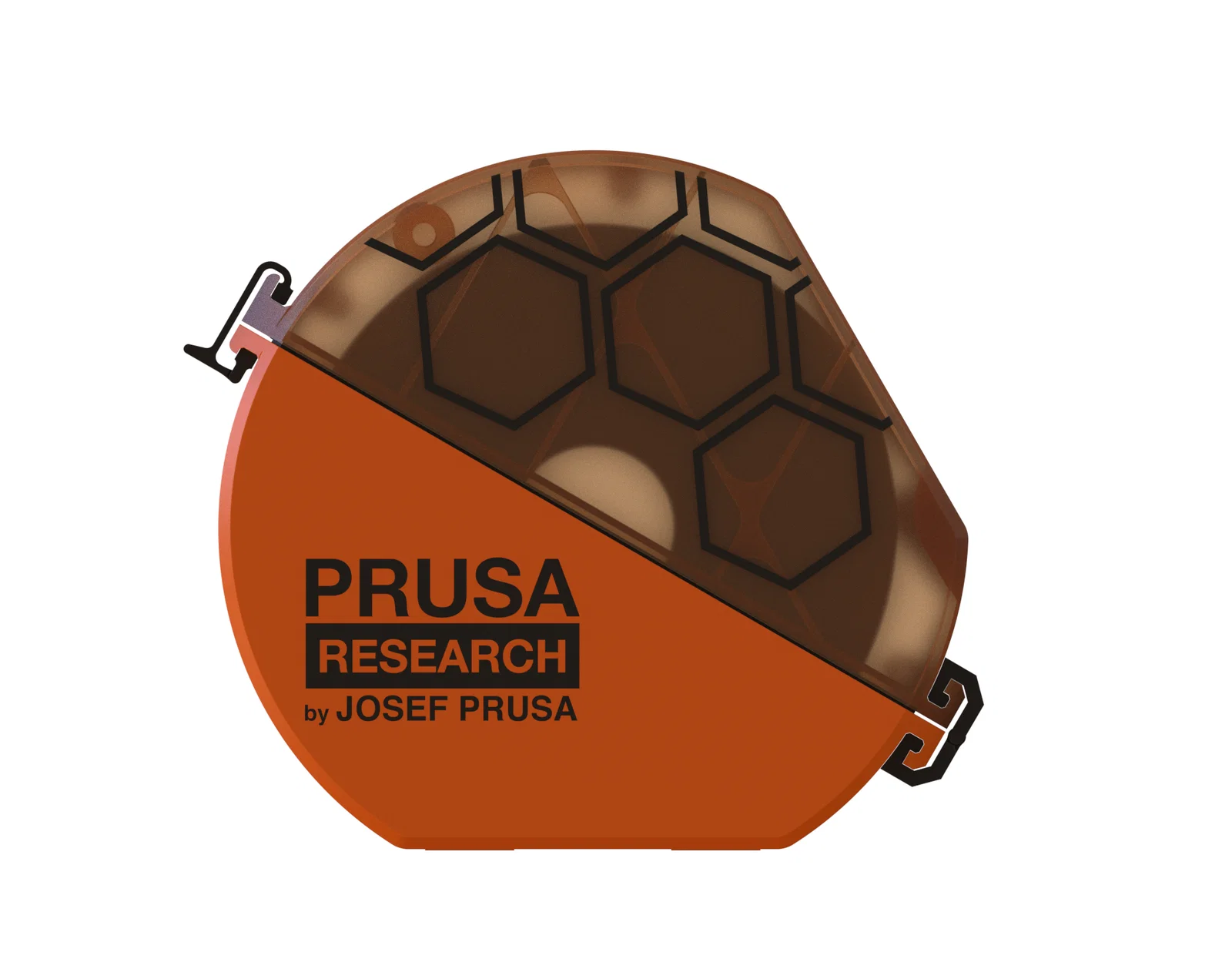

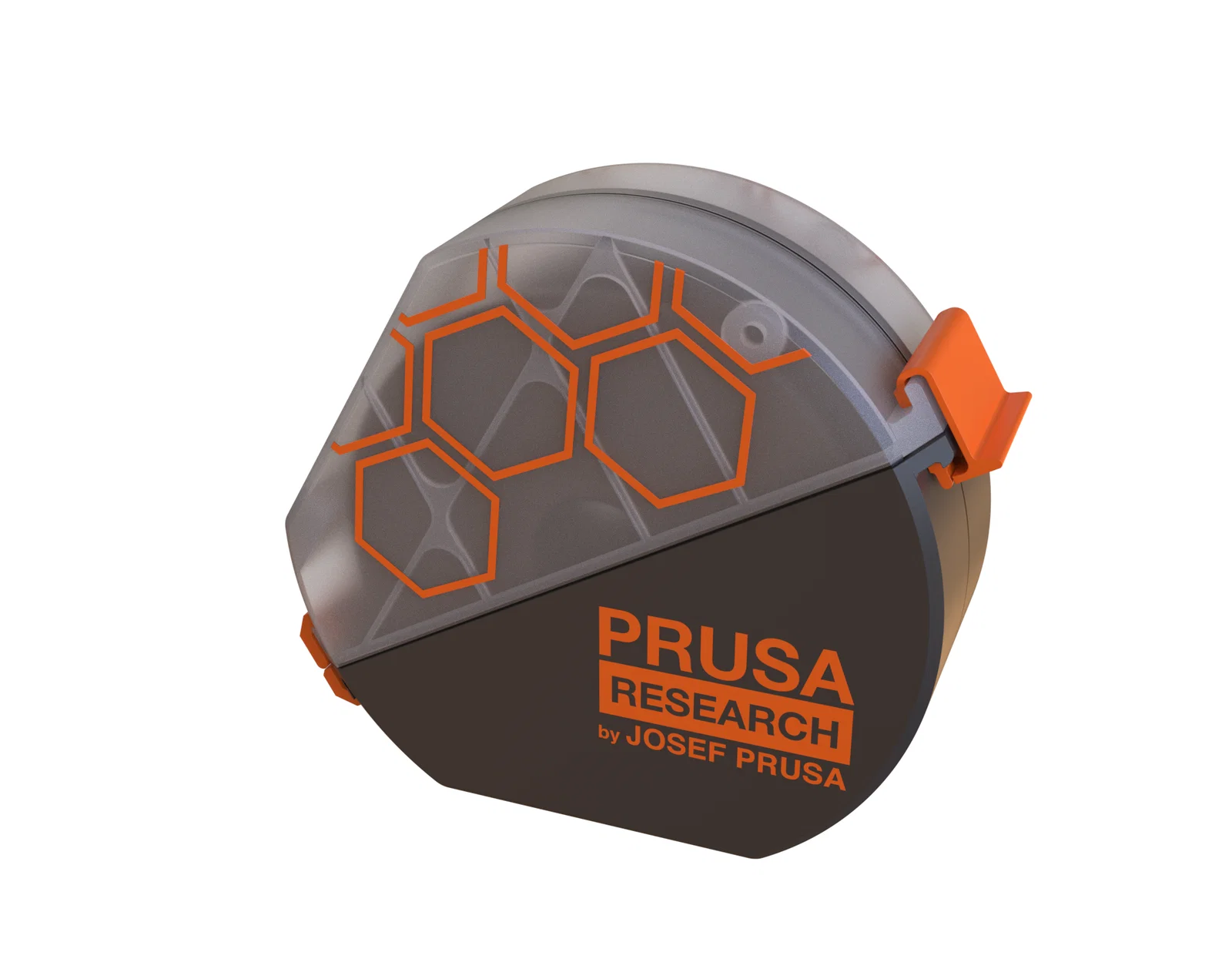

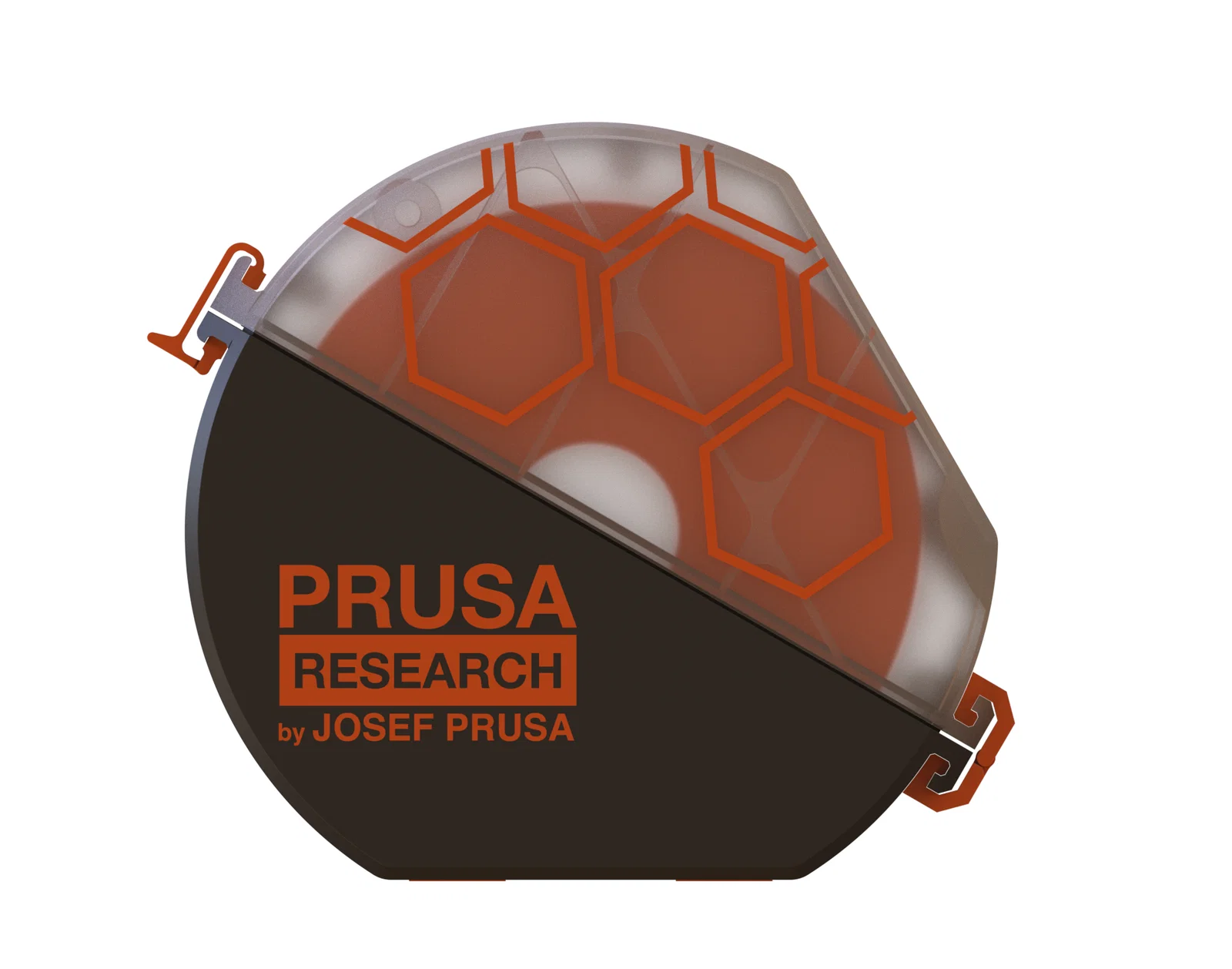

Các ví dụ này cho thấy hiệu ứng của PETG trong suốt trên nắp hộp. Mình đang tinh chỉnh Prusa Slicer với nhựa Prusament màu cam trong suốt để có ảnh thực tế nhất. Hiện tại, mình có thể cho các bạn xem nắp của Bambu Lab với nhựa trong suốt của họ. Nhìn khá chất đúng không nào?

Chức năng

Không có gì nhiều để nói, chỉ cần in , đặt vào lõi cuộn dây, mở hộp, cho cuộn dây vào và xong. Nếu bạn muốn theo dõi độ ẩm bên trong, hãy in _Top_Left_Clean_Sensor.3mf hoặc Top_Left_Logo_Sensor.3mf thay vì Top_Left_Clean.3mf hoặc Top_Left_Logo.3mf_.

Về cảm biến, đây là loại hình chữ nhật rất dễ mua: cảm biến nhiệt độ và độ ẩm.

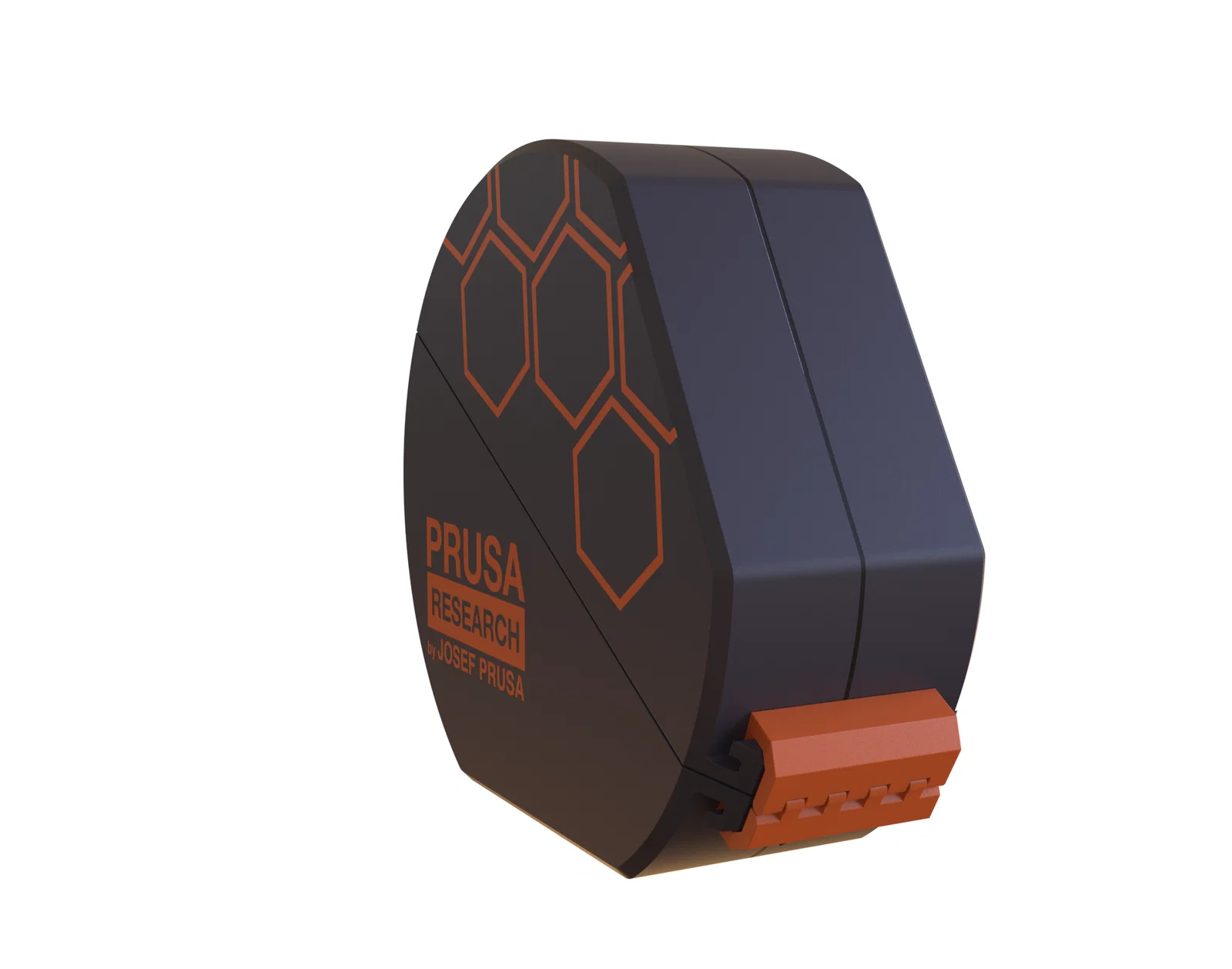

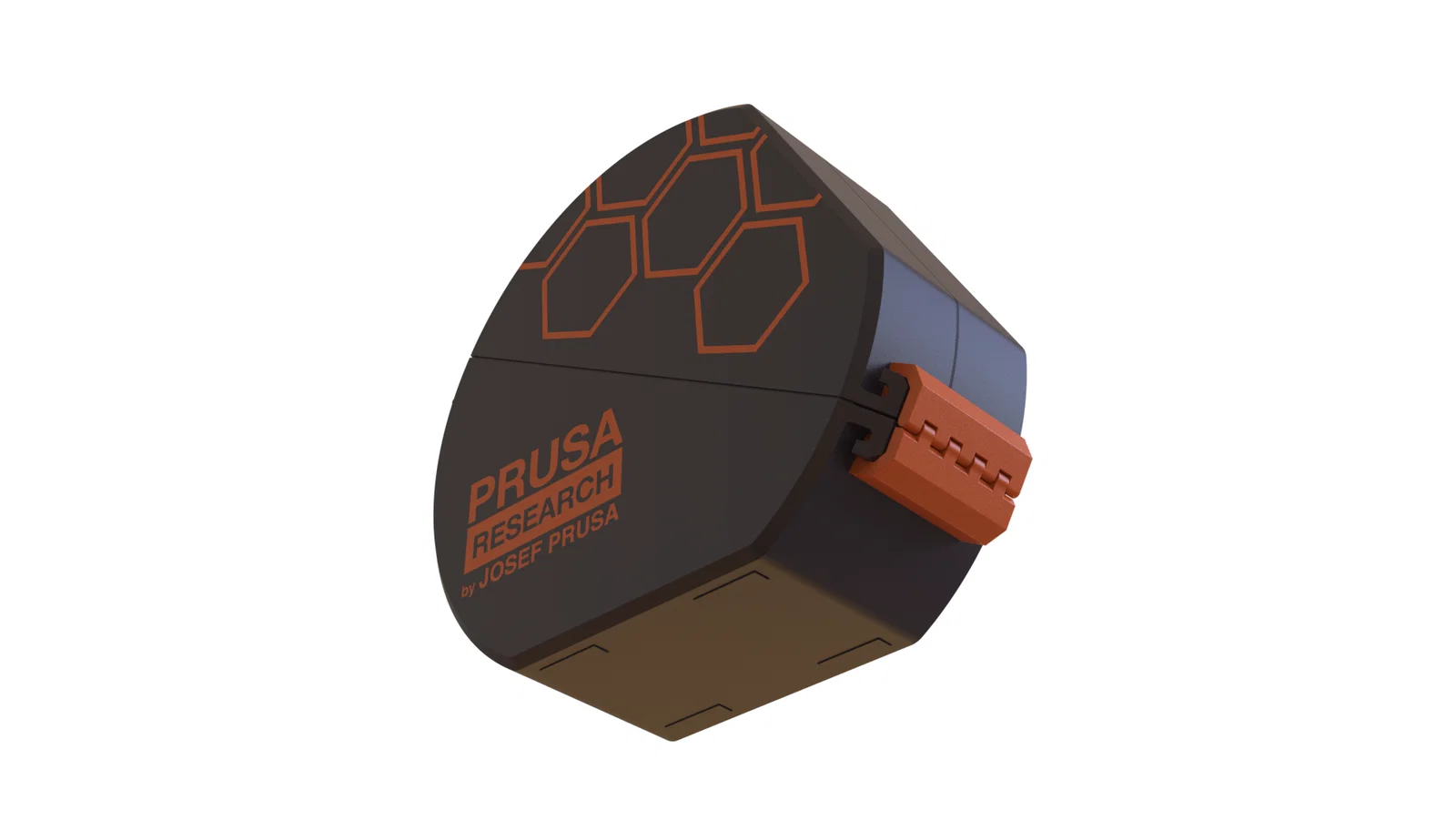

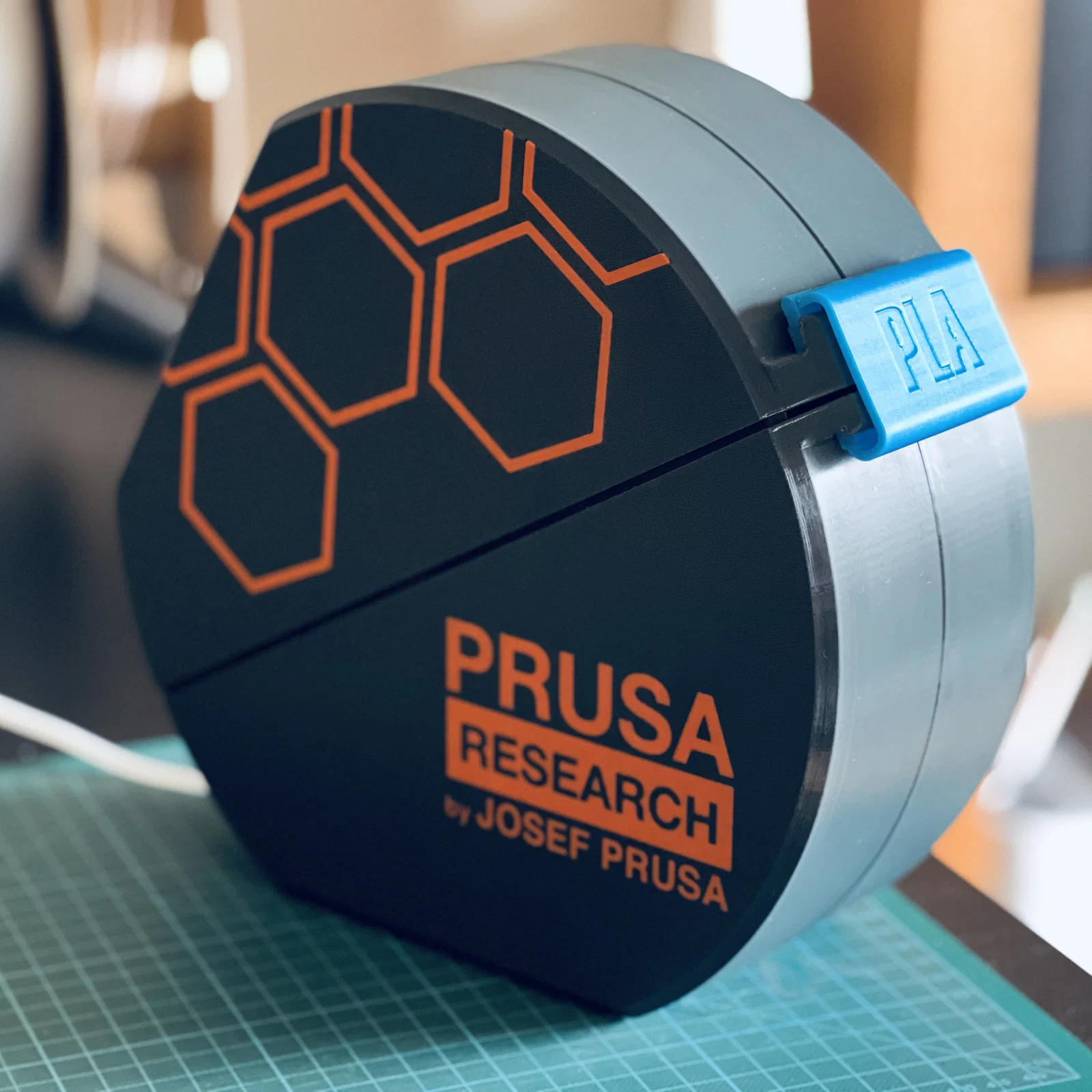

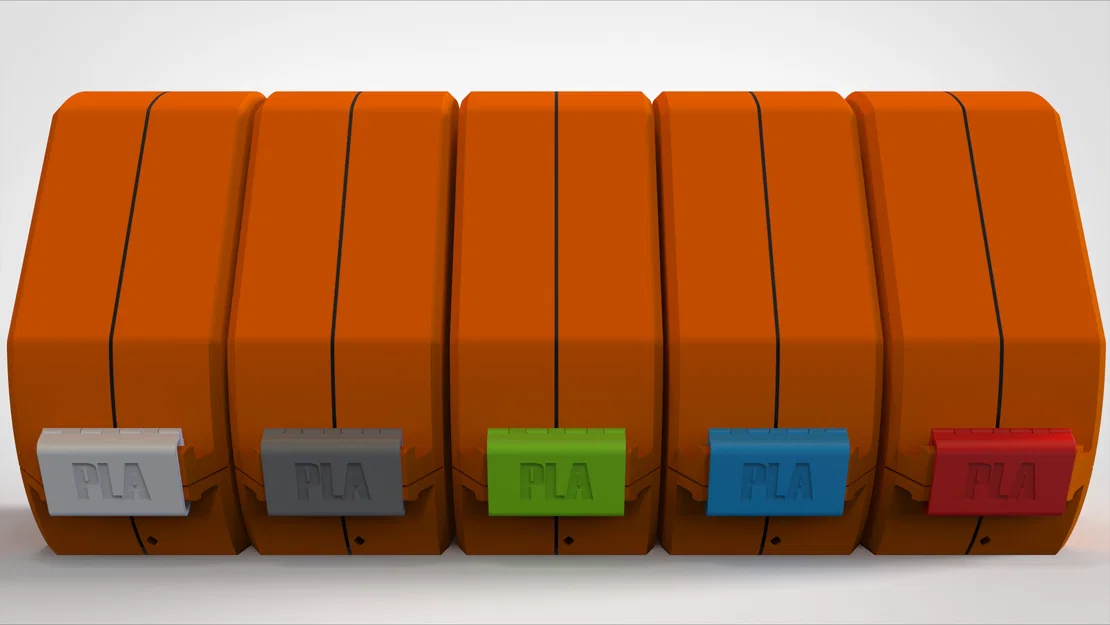

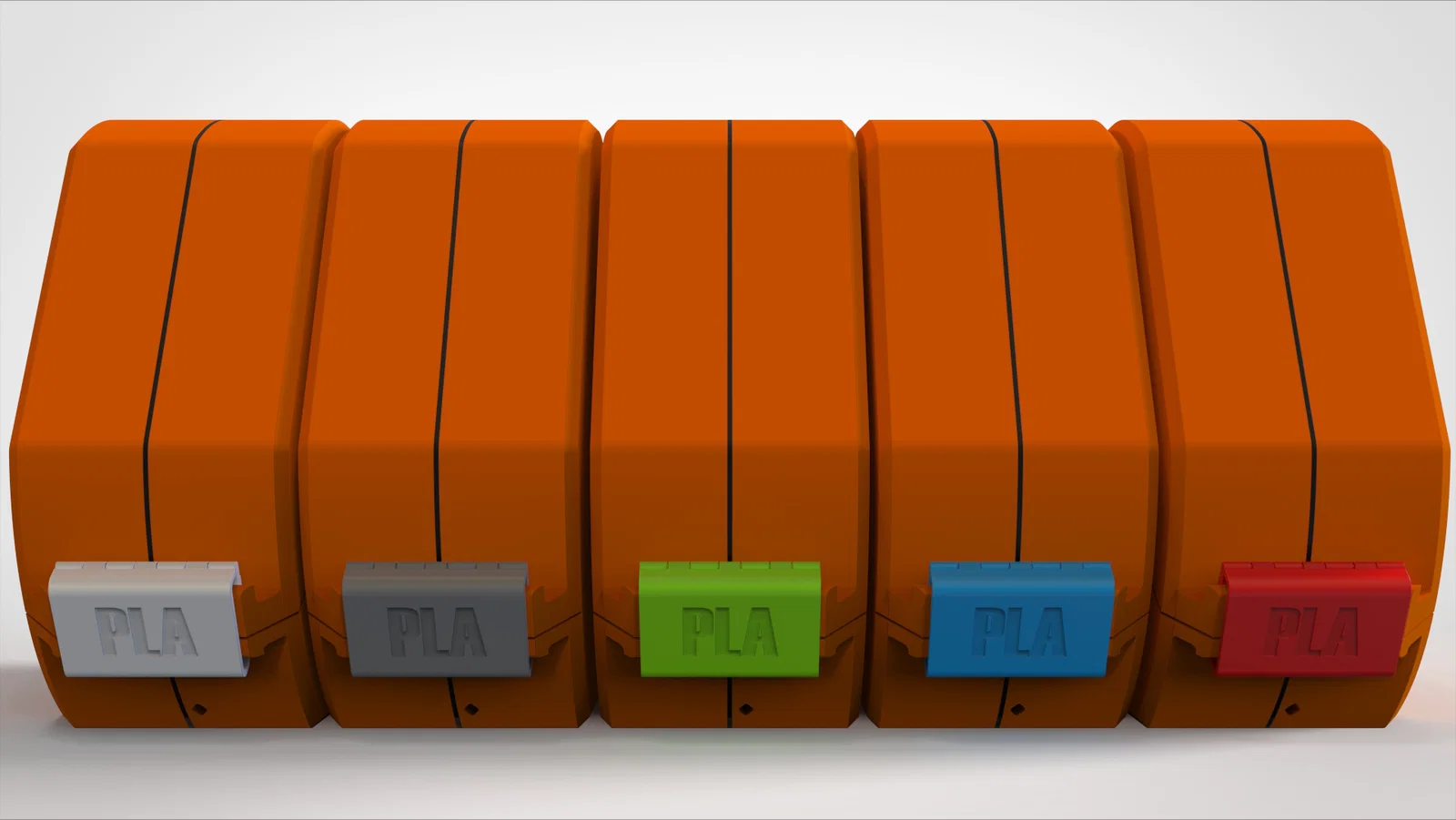

Các chốt khóa có thể thể hiện màu sắc và loại vật liệu bên trong hộp, nội dung trên chốt có thể chỉnh sửa trong Prusa Slicer.

Còn một phiên bản "Prime" khác được thiết kế dành riêng cho MMU:

1. Sử dụng MMU3 để giúp ích cho cả thẩm mỹ và thể hiện chức năng.

Nếu bạn thích phiên bản này, có thể tìm thấy tại đây.

Thông số in ấn

Mình đã cài đặt sẵn các thông số in ấn, tuy nhiên bạn hoàn toàn có thể thay đổi nếu cần. Việc sử dụng nhiều màu sẽ không gây khó khăn cho những người không có máy in đa vật liệu, vì chỉ cần 4 lần thay màu trong quá trình in. Các file 3mf được cấu hình cho MMU, việc tùy chỉnh để in không có MMU là tùy thuộc vào bạn.

Mình muốn nhấn mạnh rằng các mẫu này không được phép phân phối dưới bất kỳ hình thức nào, mọi thay đổi chỉ dành cho mục đích cá nhân. Quyết định này xuất phát từ những vấn đề mình gặp phải trước đây khi công sức của mình bị sao chép tràn lan, thậm chí còn bị tố là mình đi copy lại các mẫu của chính mình.

Các bộ phận cần in

• Base (PETG hoặc PLA):
  • Phải (Right)
  • Trái (Left)
• Top (PETG hoặc PLA):
  • Phải (Right)
  • Trái (Left)
• Joints (TPU):
  • Volume 1 & Volume 2, bao gồm:
    • Bên hông: Top, Bottom
    • Mặt trên: Phải, Trái
    • 4x Chân đế
• Bản lề và Chốt khóa: gồm 2 bộ phận, in liền 4 khối.

Lắp ráp

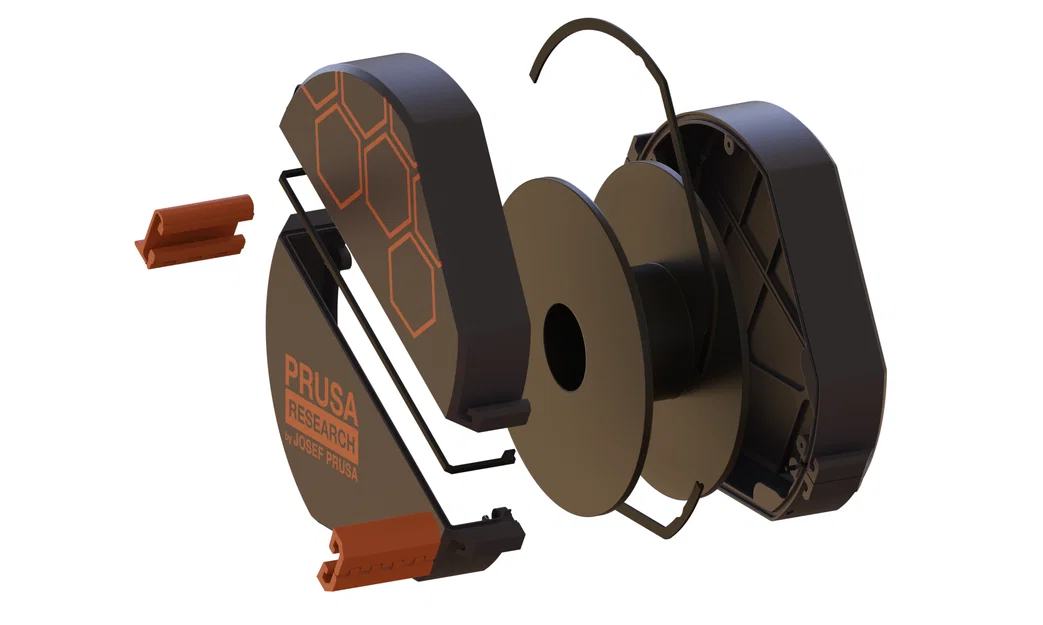

Xem hình hướng dẫn lắp ráp (hình chiếu tách rời sẽ giúp bạn dễ hình dung).

Phần chân đế nên được dán keo nếu bạn muốn cố định (khuyên dùng).

Các biến thể

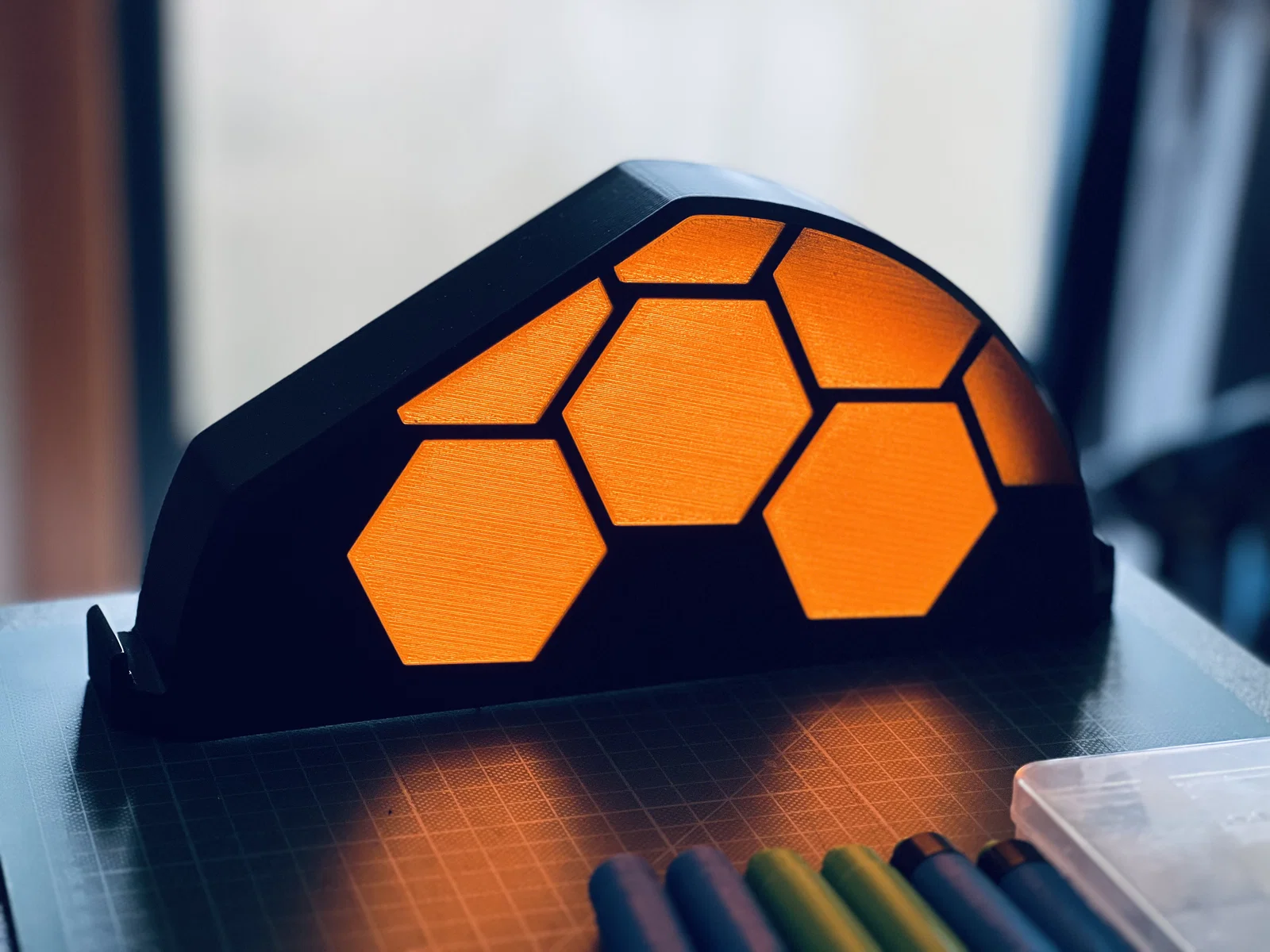

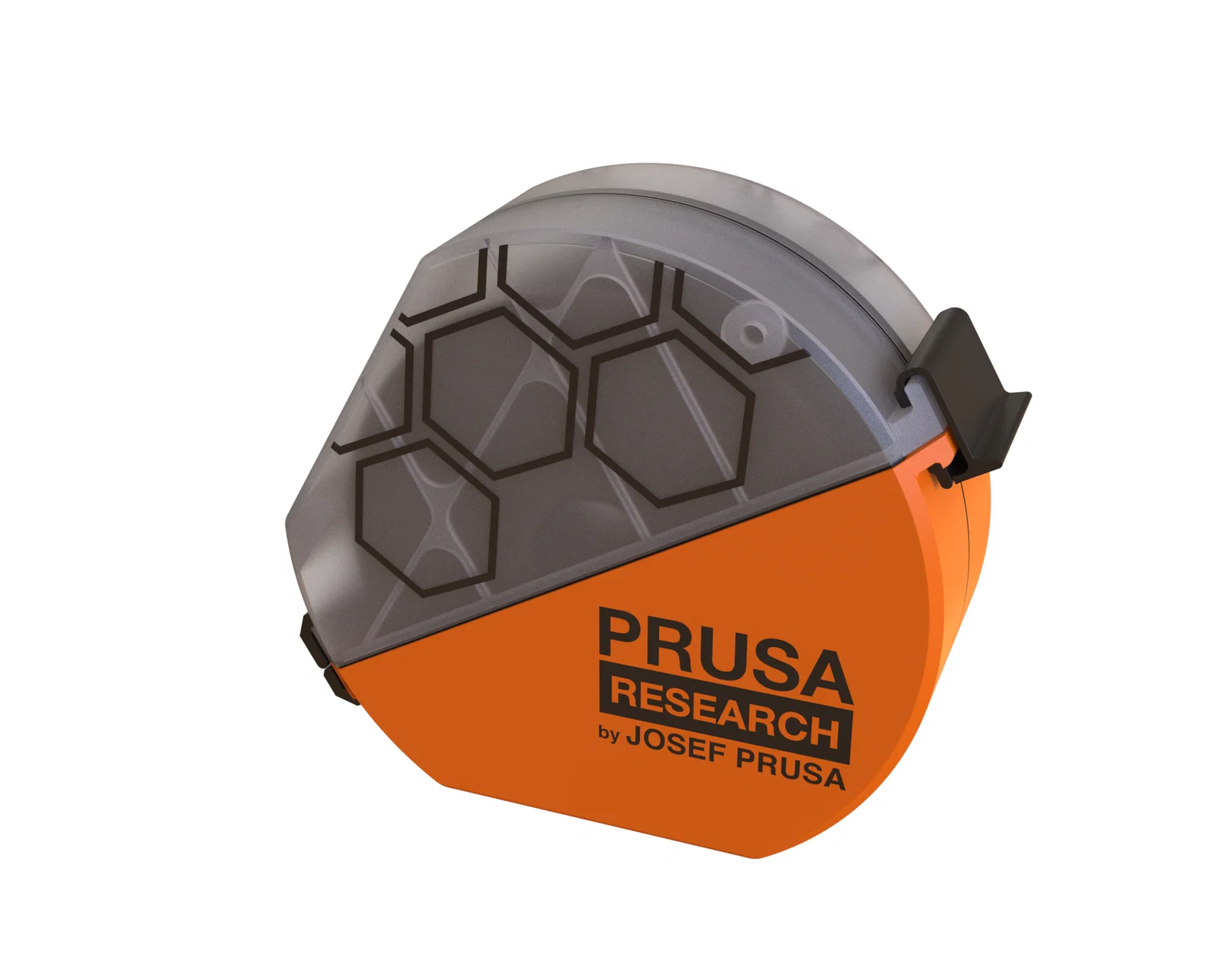

Hình ảnh bên dưới cho thấy một số biến thể, bạn có thể thấy màu sắc khác nhau ở các hình lục giác, nhưng màu sắc đồng bộ với logo, điểm khác biệt là các hình lục giác này chỉ dày 3 lớp, tạo hiệu ứng xuyên thấu.

Prusament PETG - Cam (3 lớp) Prusament PETG cam trong suốt

Phiên bản có thể xếp chồng

Có sẵn cho thành viên Club của mình tại: SpoolBox for Prusa - Stackable

Phiên bản MMU

Hộp lưu trữ vật liệu để cấp cho MMU một cách linh hoạt, gọn gàng và giữ cho vật liệu luôn được cách ly.

Bạn có thể tìm thấy tại: SpoolBox for Prusa MMU

Hỗ trợ tác giả:

Nếu muốn ủng hộ mình, bạn có thể chọn phiên bản trả phí. Mình vẫn sẽ tiếp tục tạo ra các thiết kế miễn phí cho cộng đồng vì niềm đam mê, nhưng sự ủng hộ của mọi người giúp mình mua thêm vật liệu cho các mẫu thử nghiệm. Mọi khoản donate qua buymeacoffee, paypal hoặc tham gia “My Club” trên printables.com đều được trân trọng.

Nhật ký thay đổi

• (10-05-2024) - Phát hành lần đầu
• (17-05-2024) - Thêm giá đỡ spool, thêm phiên bản cho cảm biến độ ẩm, tinh chỉnh hình học.
• (19-05-2024) - Thêm cấu hình in cho PETG trong suốt (Translucent_Top.3mf).
• (30-12-2024) - Thêm nhãn tùy chỉnh để ghi tên vật liệu ngay trên slicer.
