SpoolBox cho Prusa MMU - Hộp đựng nhựa chống ẩm tối ưu

Giới thiệu và bối cảnh

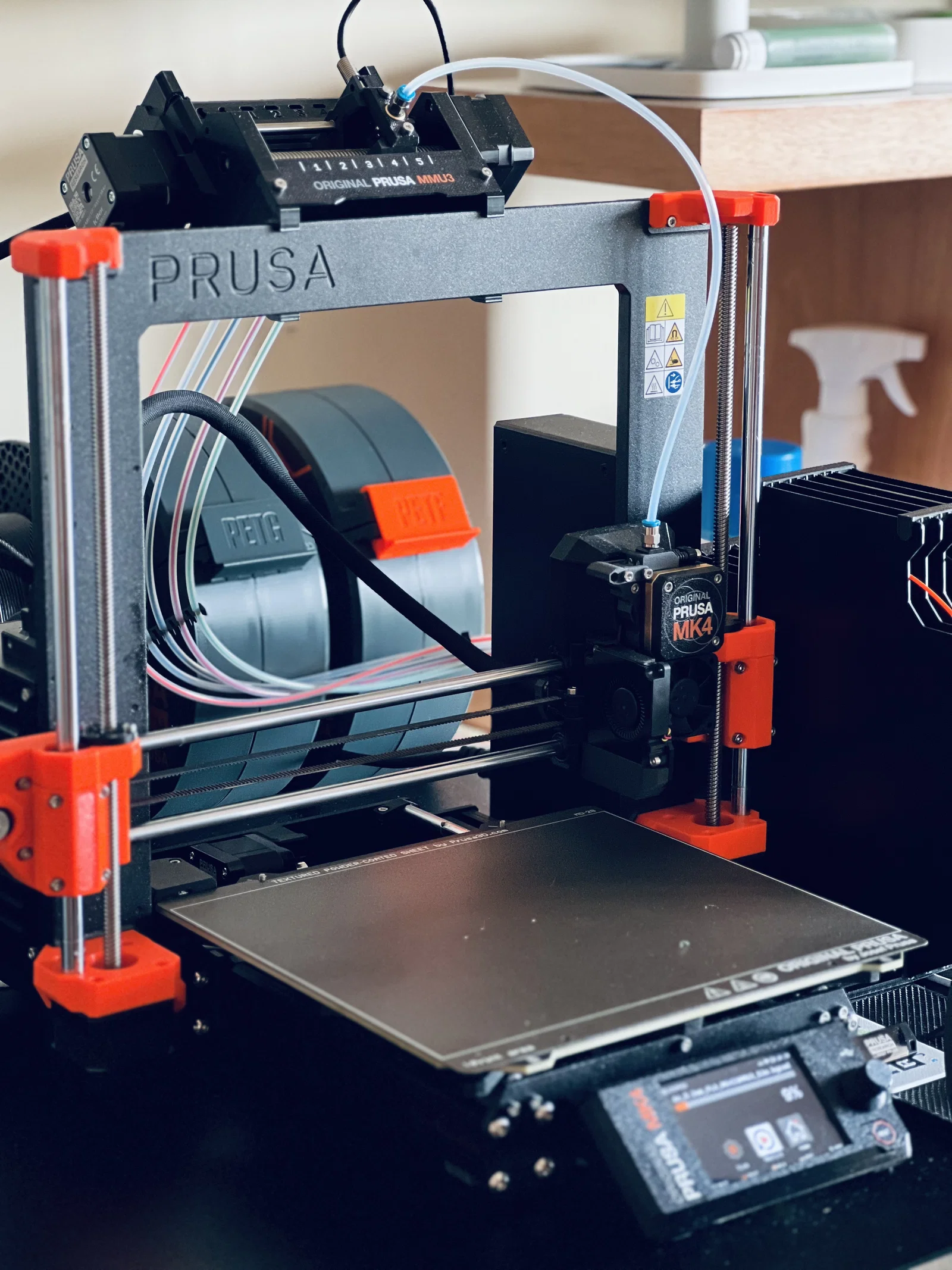

Khi sắm chiếc MMU3 cho máy in Prusa Mk4, mình nhận thấy một vấn đề khá bất tiện: nhựa in liên tục bị phơi ra độ ẩm, điều này thật sự không tốt. Dù sống ở khu vực không quá ẩm ướt, mình vẫn cảm thấy cần phải làm gì đó để khắc phục (chắc tại mình dùng Bambu Lab X1C với AMS nên đâm ra hơi kỹ tính).

Nói về hộp đựng cuộn nhựa (spool box) thì trên mạng có rất nhiều, nhưng với những ai đã biết mình thì chắc cũng hiểu, mình luôn muốn tự tay làm theo cách riêng. Vậy nên, mình quyết định tự thiết kế một chiếc hộp đựng cuộn nhựa cho riêng mình.

Điều đặc biệt ở thiết kế này là:

1. Hộp phải kín và đảm bảo khả năng cách ly tốt nhất (mình nghĩ là mình đã làm được).
2. Có thể in được ngay trên bàn in của dòng máy Prusa Mk, nên mô hình được chia thành 4 phần.
3. Vừa đẹp mắt, vừa thể hiện rõ chức năng.
4. Đảm bảo tính thẩm mỹ đi đôi với công năng (như độ kín và các tính năng khác).
5. Tận dụng MMU3 để hỗ trợ cả về thẩm mỹ lẫn chức năng.
6. Dễ in, tiết kiệm nguyên liệu, sử dụng PETG và TPU, cùng với 3 ốc vít và đai ốc để đảm bảo độ kín khít cần thiết.
7. Có không gian đặt túi hút ẩm ở đáy để kiểm soát độ ẩm. (Tham khảo: ).

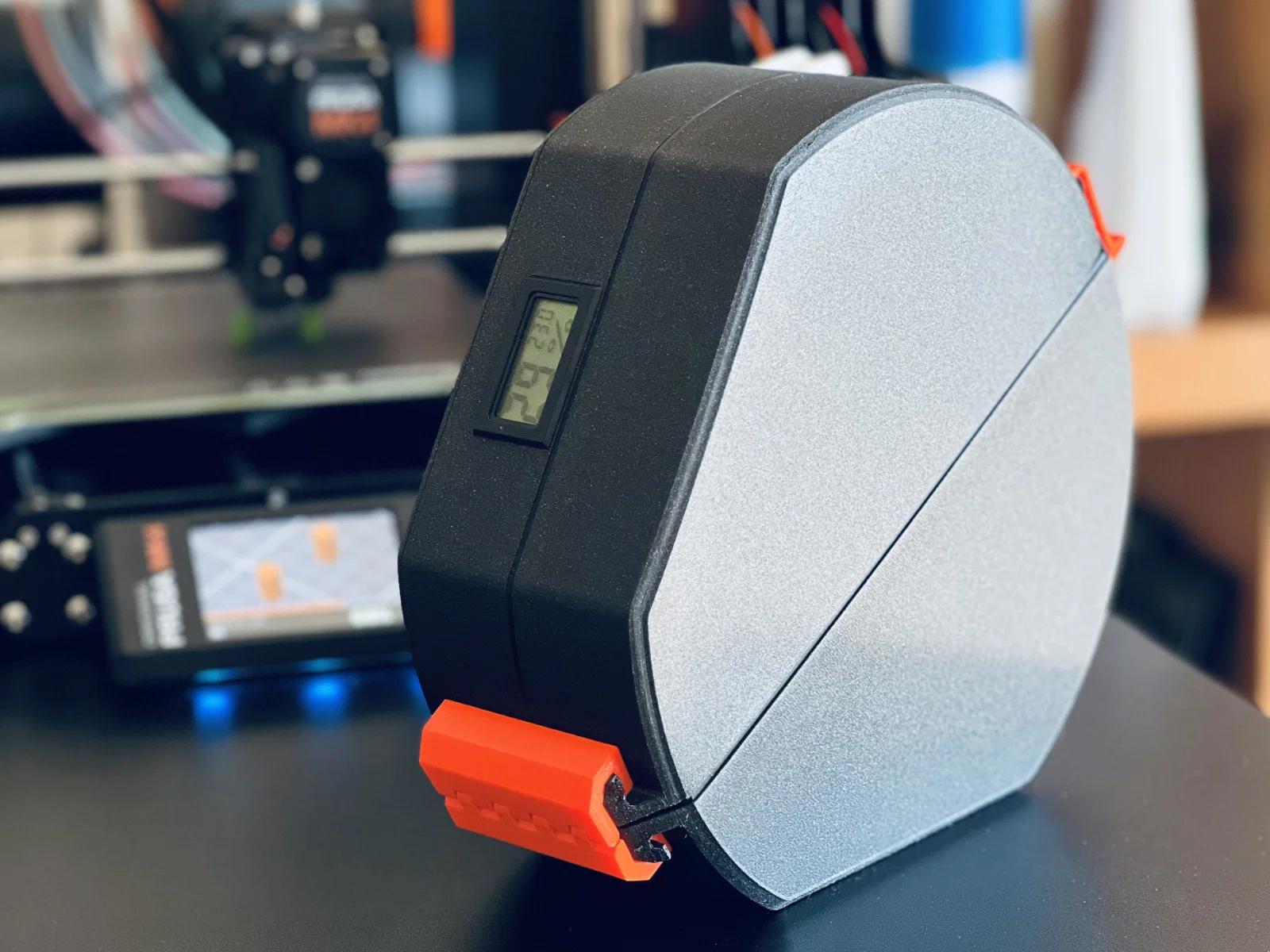

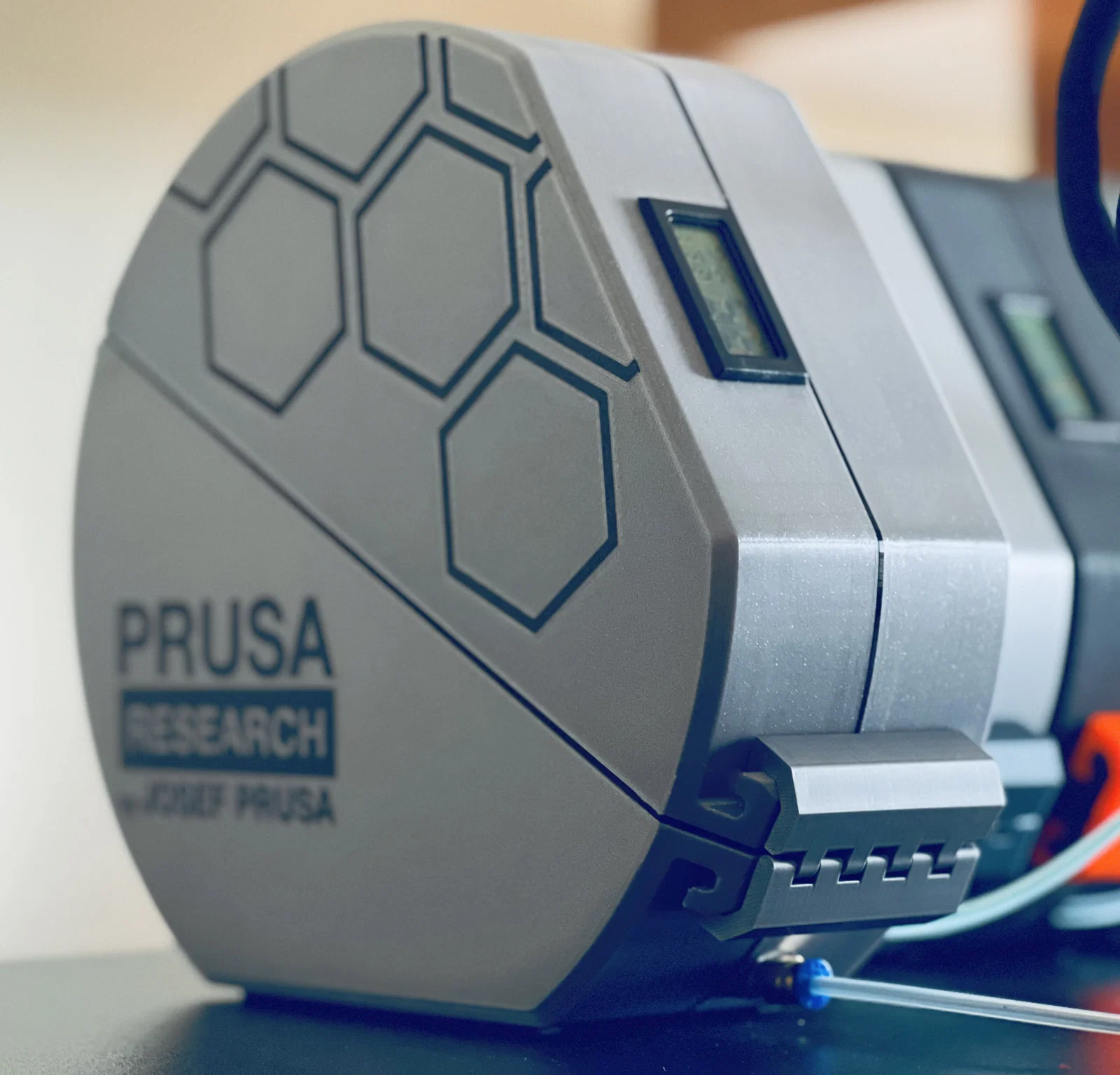

Ngoài ra, mình còn thêm một tính năng: theo dõi độ ẩm bên trong. Bạn có thể dùng giấy chỉ thị màu hoặc thiết bị điện tử. Mình chọn thiết bị điện tử, nhưng bản dùng giấy chỉ thị cũng sẽ được cung cấp sau.

Có 3 phiên bản: một bản có cảm biến nhiệt độ/độ ẩm, một bản không có cảm biến, và một bản hộp chứa đơn giản.

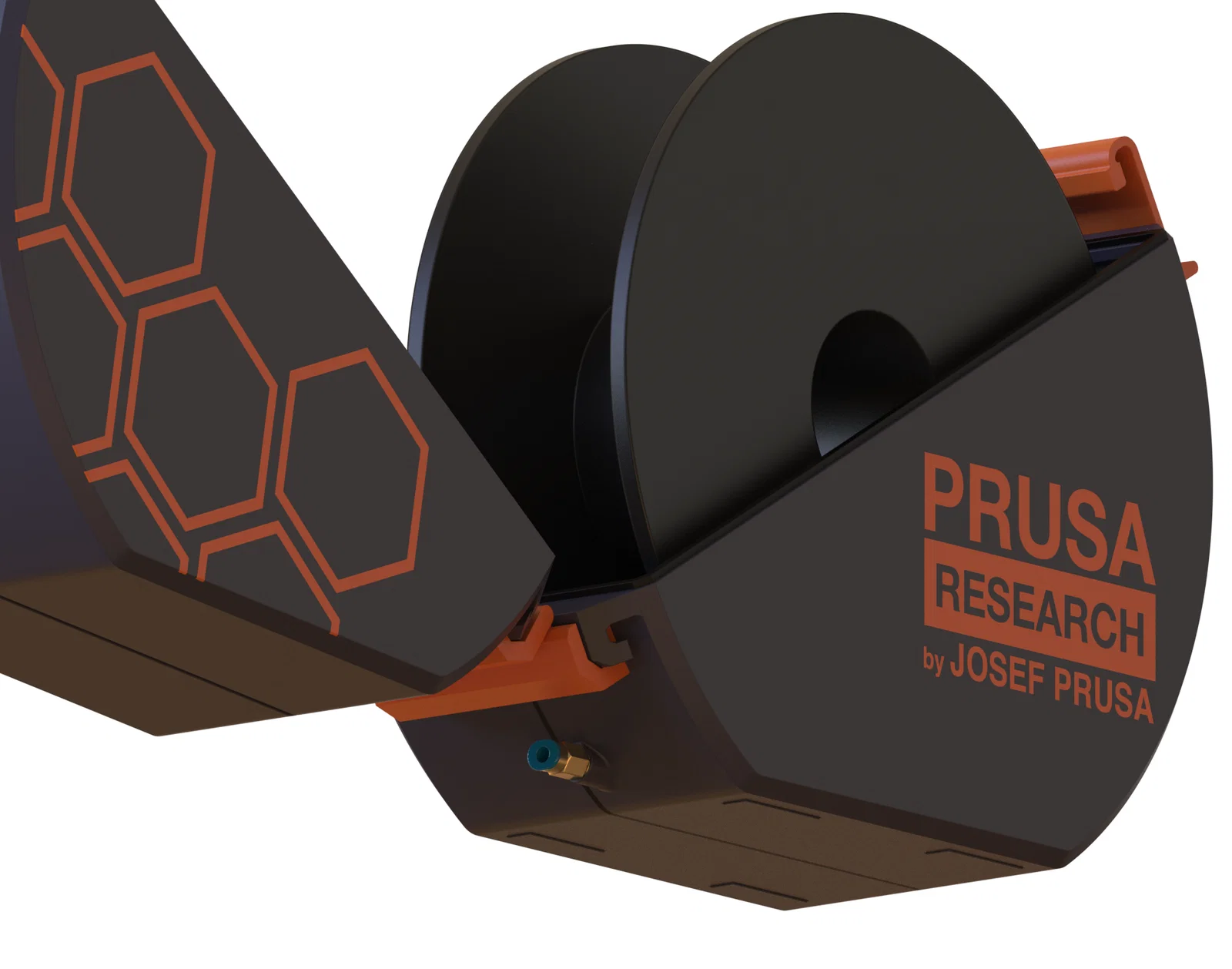

Việc nâng cấp tiếp theo là tạo cơ chế để cuộn nhựa xoay bên trong. Mình cần thêm một ít phần cứng như vòng bi (loại rẻ nhất mình tìm được). Tải trọng ở đây không đáng kể nên vòng bi thông thường là dư dùng.

Danh sách linh kiện cần chuẩn bị:

• Vật liệu in: PETG và TPU, hoặc PLA.
• 3x Ốc vít và đai ốc (M3x18).
• 4x Vòng bi.
• 1x Cảm biến nhiệt độ và độ ẩm (tùy chọn).
• 1x Khớp nối khí nén cho ống PTFE.

Buffer (Bộ đệm)

Module này bổ sung một tính năng được yêu cầu nhiều: bộ đệm (buffer) để thay thế cho bộ đệm gốc của Prusa. Bạn có thể tìm thấy nó tại đây: Buffer cho Prusa MMU bởi Jorge.

Ưu điểm của bộ đệm này:

• Thiết kế gọn gàng hơn.
• Giảm bớt số bước thao tác khi đổi nhựa.

Thông số in ấn

Mình đã cấu hình sẵn các thông số in ấn cần thiết, bạn có thể tùy chỉnh nếu cần. Các file 3mf đã được thiết lập cho MMU, nhưng nếu không có MMU, bạn vẫn có thể tự điều chỉnh lại.

Lưu ý: Mô hình này chỉ dành cho mục đích cá nhân, vui lòng không chia sẻ hoặc phân phối lại dưới mọi hình thức.

Hướng dẫn lắp ráp

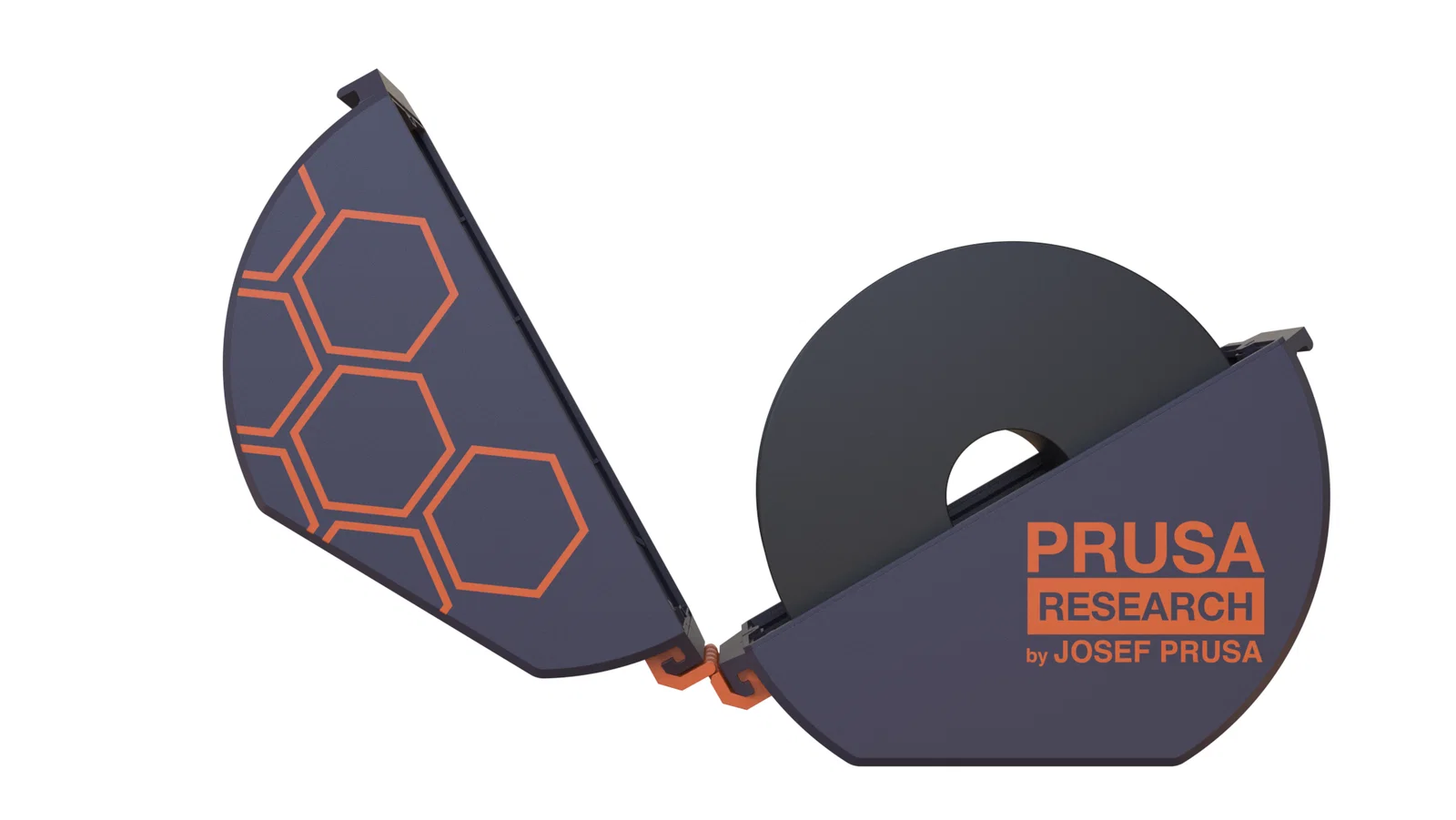

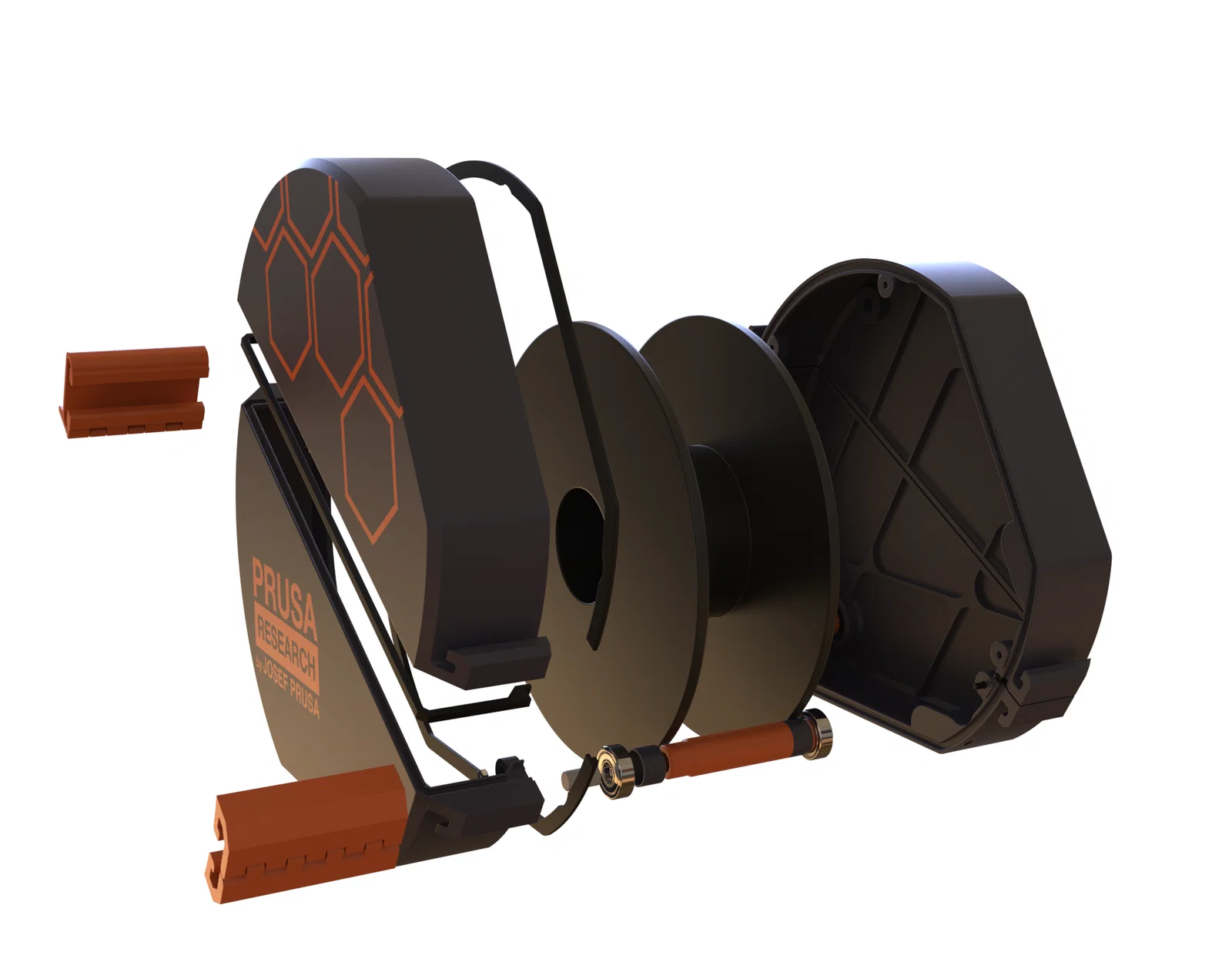

Xem hình ảnh để biết chi tiết lắp ráp. Các chân đế ở đáy nên được dán keo để cố định (khuyên dùng).

Ống PTFE cần có thông số kỹ thuật tương tự như loại đi kèm với MMU.

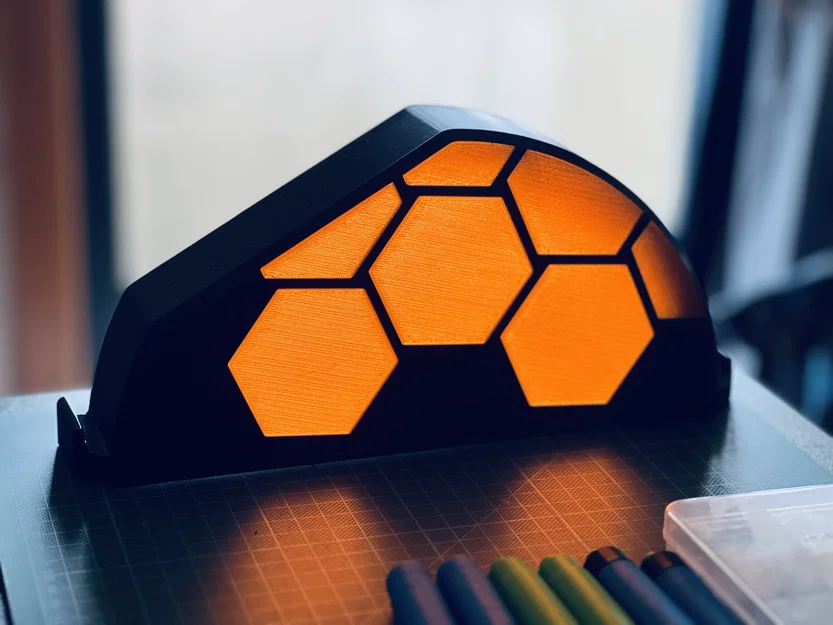

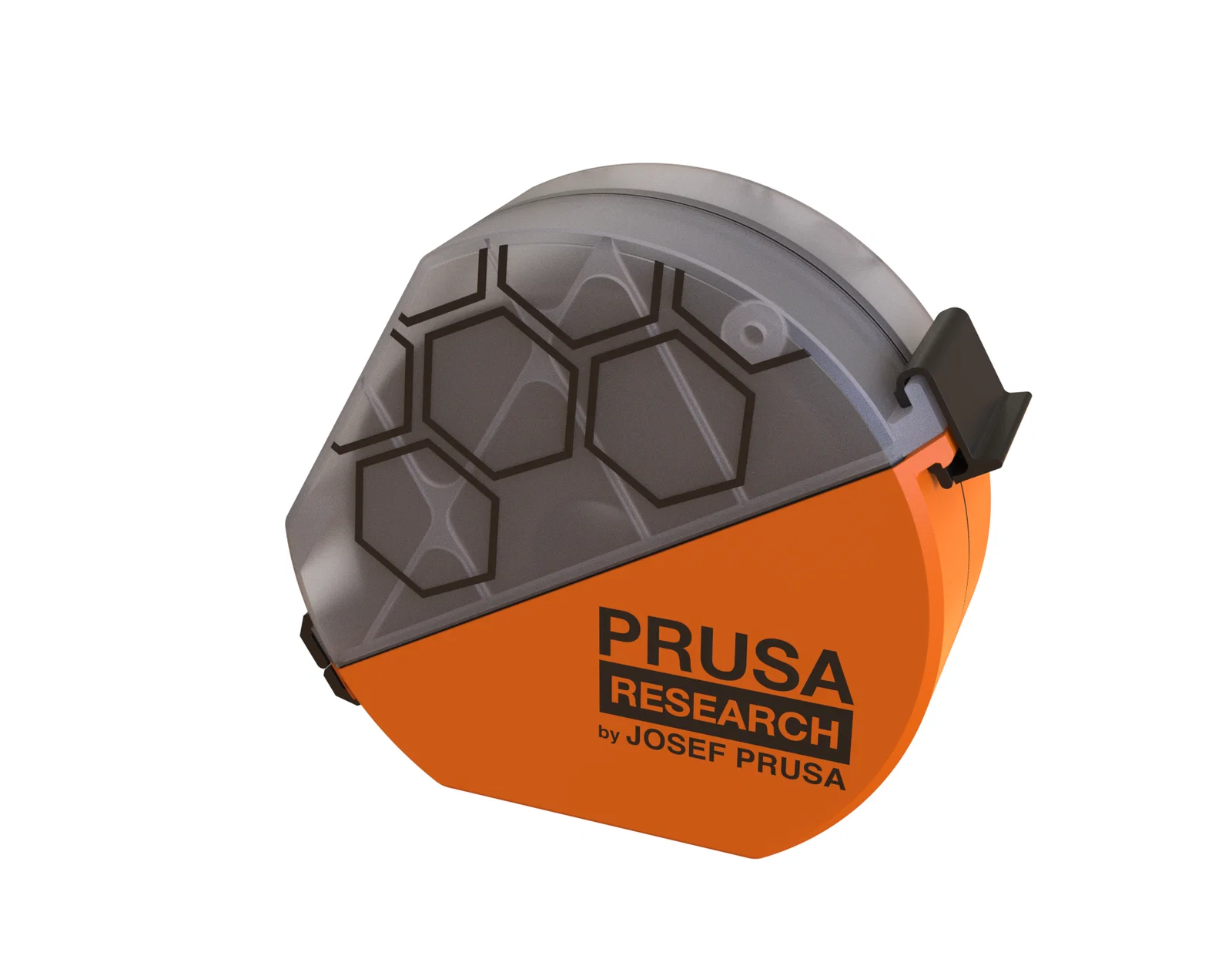

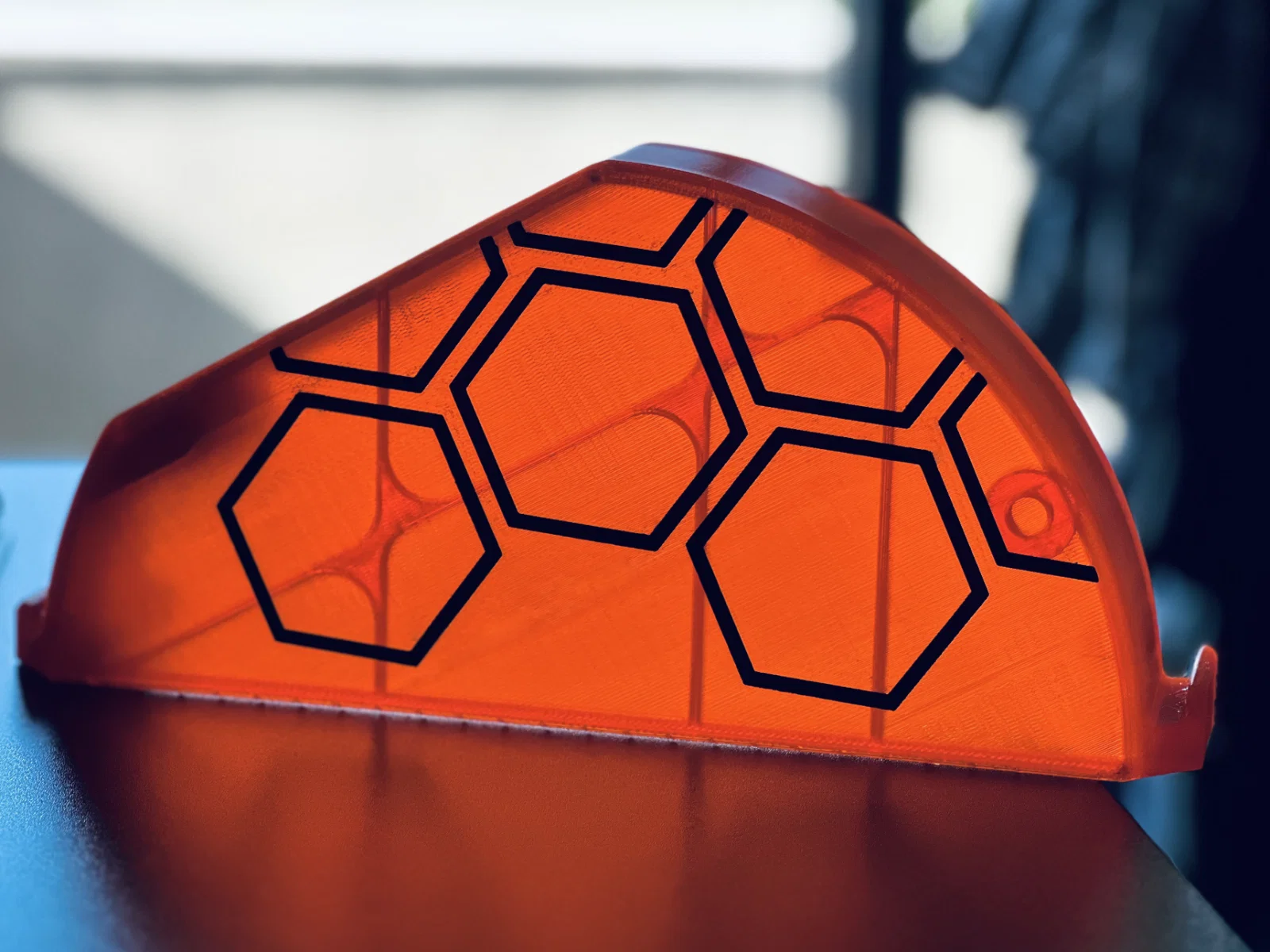

Hiệu ứng trong suốt trên các hình lục giác (3 lớp).

Prusament PETG Translucent Orange.

Nhật ký thay đổi

• (10-05-2024) - Phát hành lần đầu.
• (11-05-2024) - Thêm tùy chọn lắp ống PTFE với đầu nối khí nén.
• (16-05-2024) - Cập nhật file Top_left.3mf bị lỗi.
• (19-05-2024) - Thêm profile in cho nhựa PETG trong suốt.
• (22-06-2024) - Thêm Buffer và cải tiến nhỏ cho hộp.
• (30-12-2024) - Thêm nhãn tùy chỉnh để ghi tên loại nhựa trên phần mềm slicer.
