Bộ khuôn router làm mộng cánh bướm - 2 kích thước

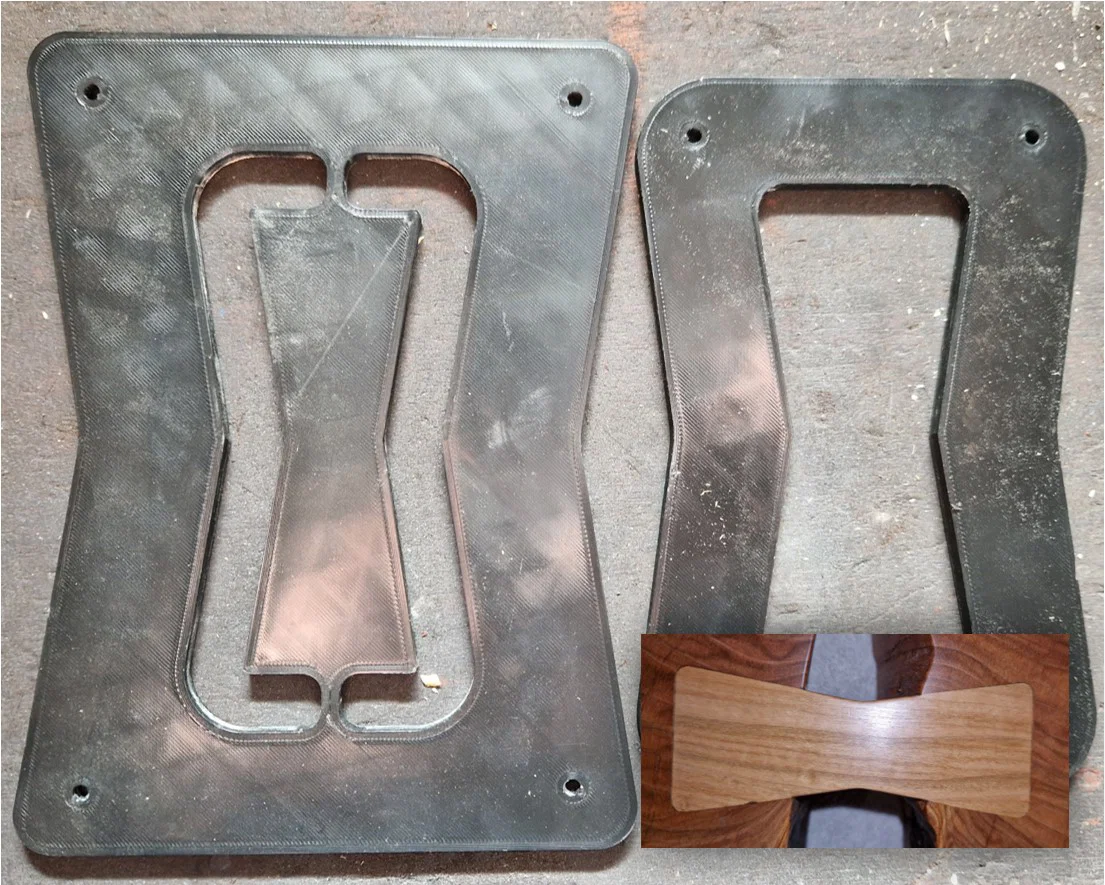

Đây là bộ 2 khuôn router (router template) dùng để làm mộng cánh bướm (bowtie inlay) hoặc khớp nối cánh bướm:

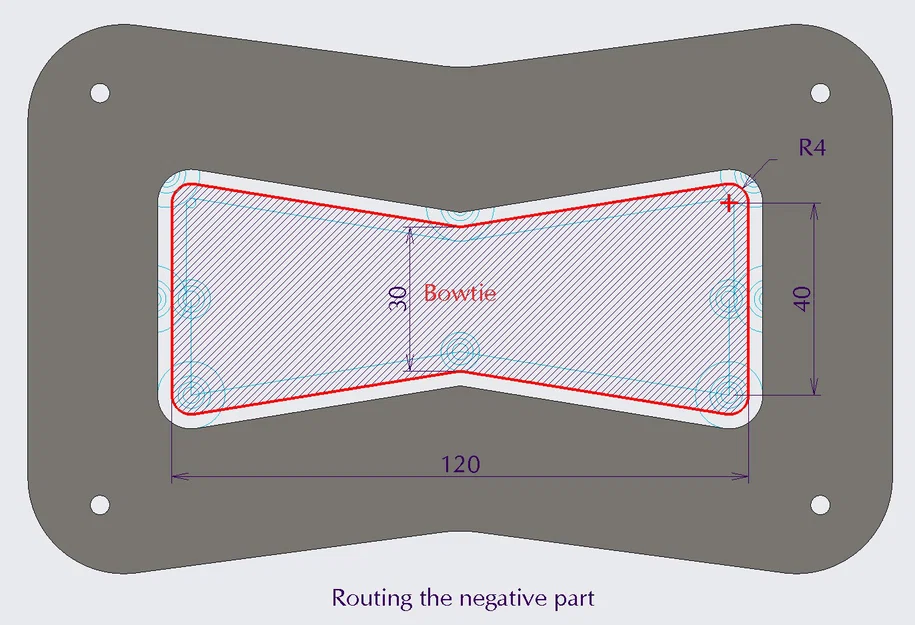

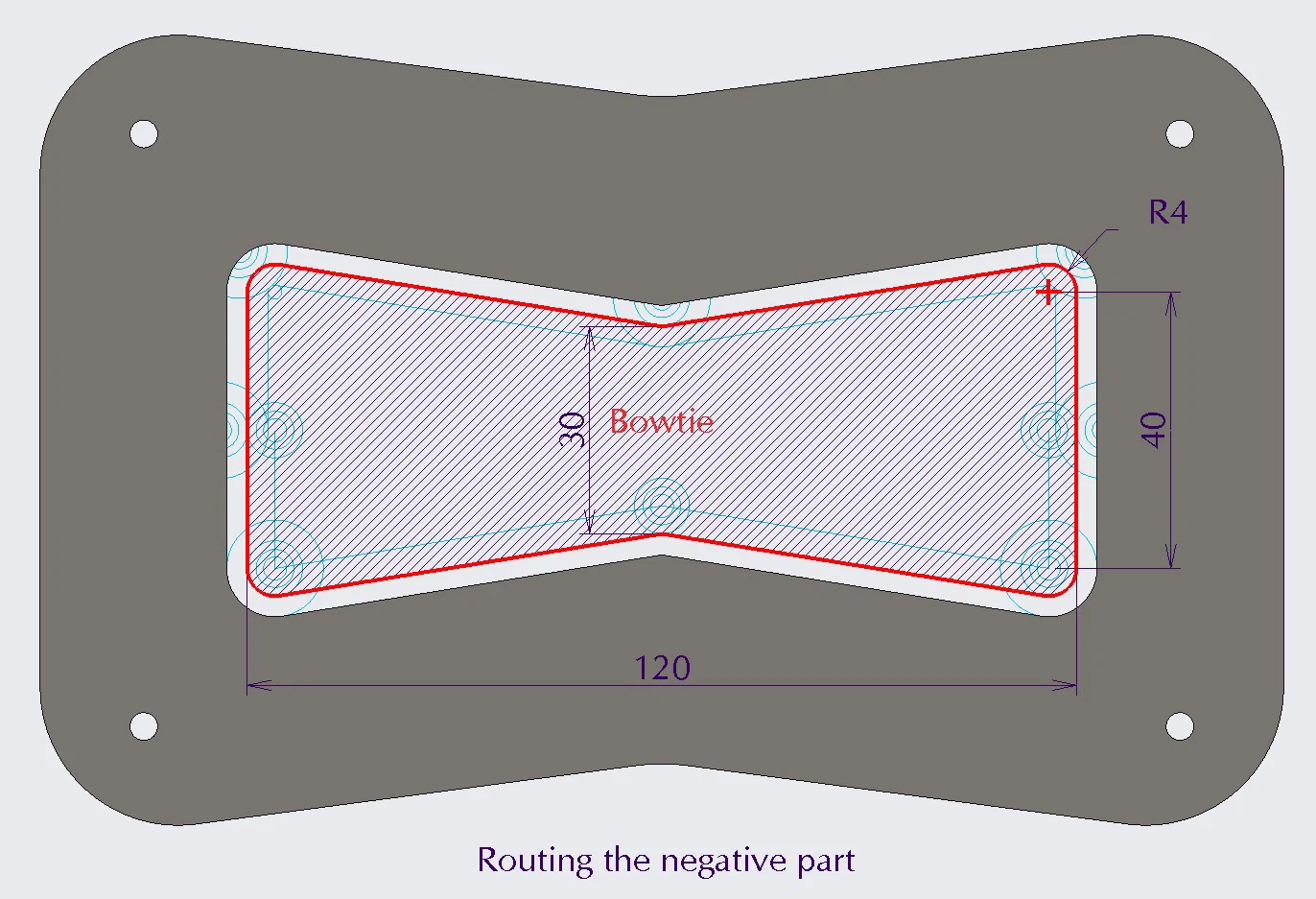

• 1 khuôn để soi phần âm của mộng (bowtie_template_ech1_negatif)

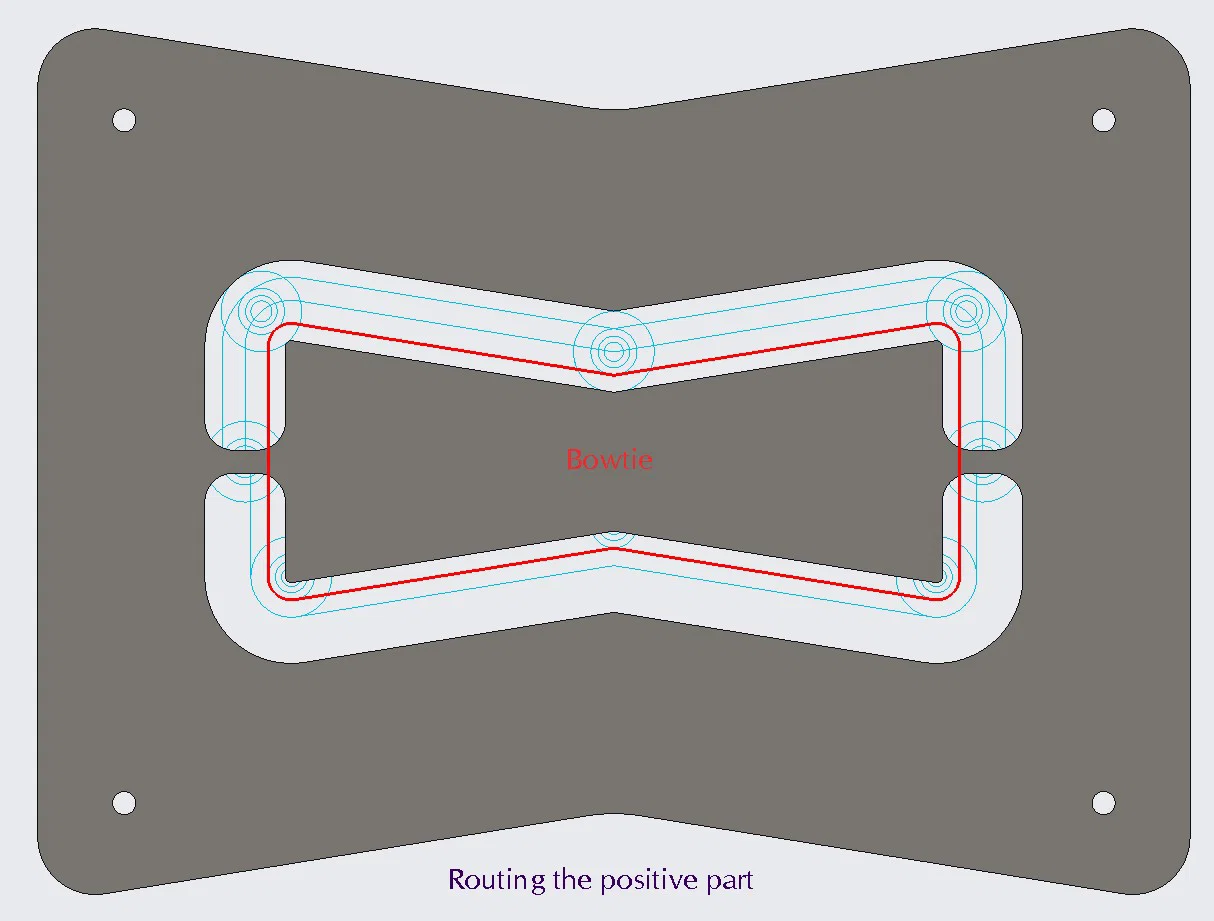

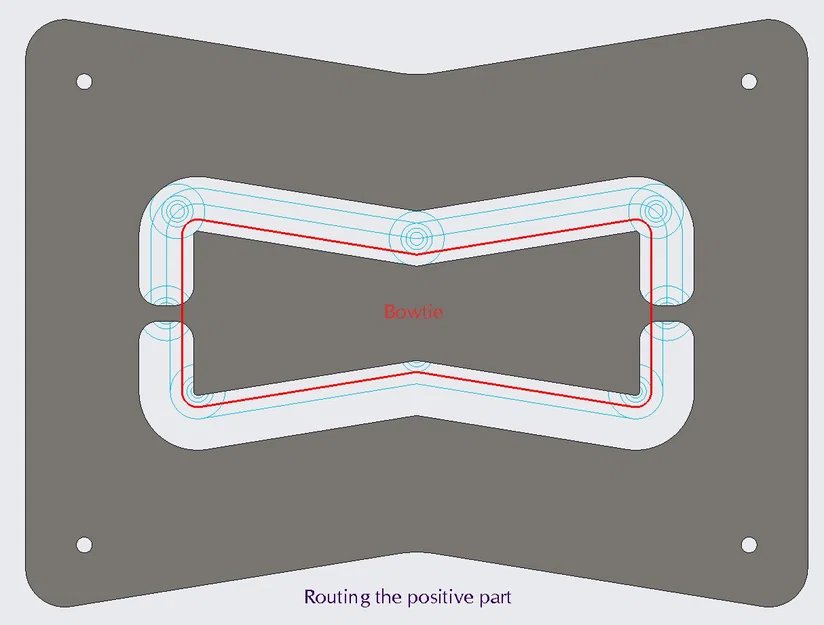

• 1 khuôn để soi phần dương của mộng (bowtie_template_ech1_positif): bạn vẫn cần cắt bỏ 2 phần dư (tabs) của mộng và chà nhám cho bằng phẳng.

Kích thước của mộng cánh bướm:

• Chiều dài 120 mm
• Chiều rộng khoảng 48 mm
• Chiều rộng ở phần nhỏ nhất là 30 mm
• Bán kính góc 4 mm

Nếu bạn dùng cả hai khuôn, hãy đảm bảo sử dụng mũi phay router 8 mm với ống dẫn hướng (guide bushing) hoặc vòng copy ring 14 mm để có bán kính khớp nhau.

Bạn có thể tìm thấy loại mình đã sử dụng tại đây:

Chiều cao của các khuôn là 6 mm, nên có thể dùng với ống dẫn hướng 5 mm.

Mình đã cố định khuôn vào gỗ bằng băng dính hai mặt, nhưng trên khuôn cũng có 4 lỗ ở các góc. Nếu cần, bạn có thể khoan mở rộng lỗ và làm âm đầu vít (countersink) để bắt vít.

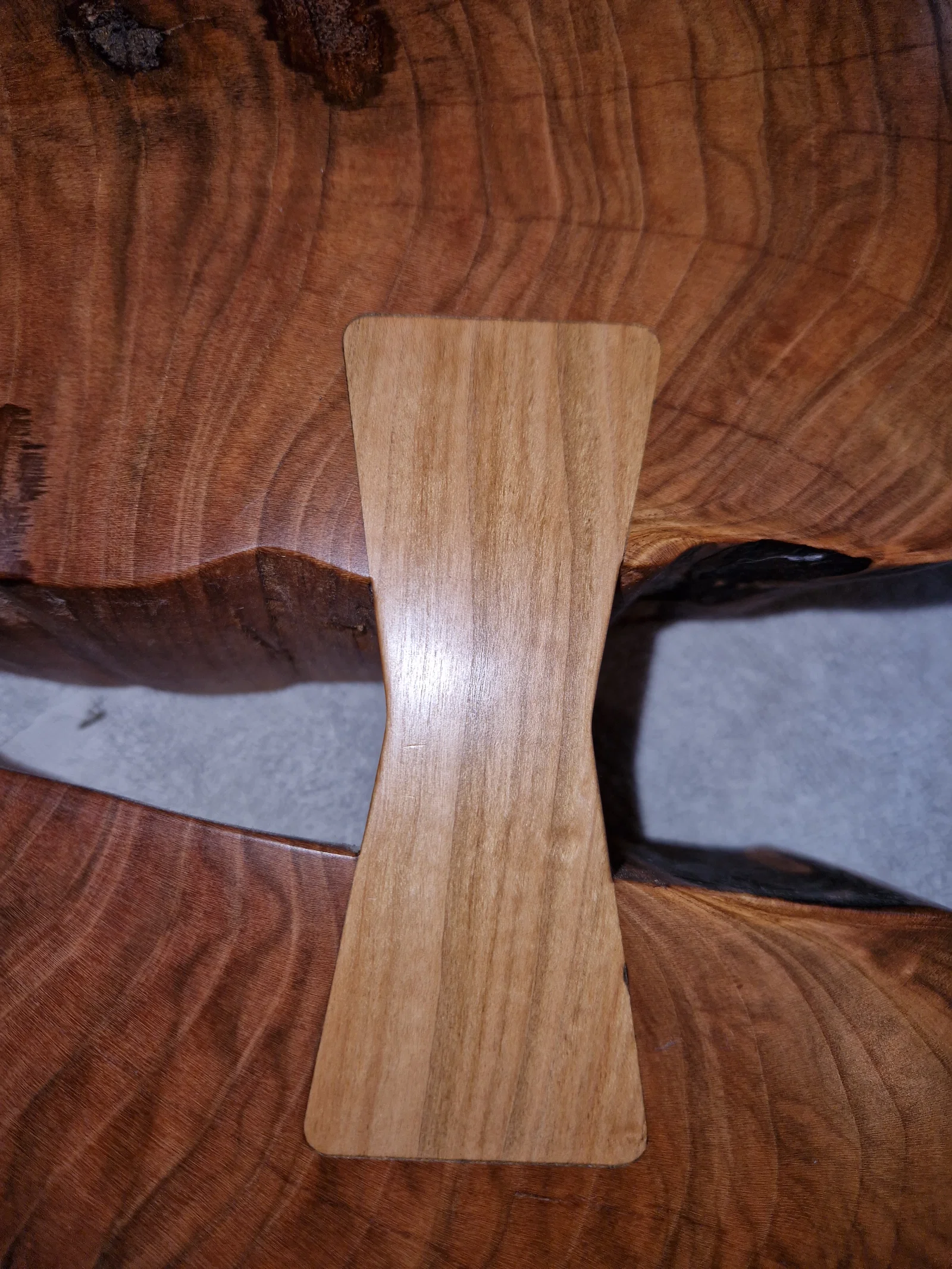

Bằng cách quấn thêm băng dính giấy quanh vòng ngoài của ống dẫn hướng, mình đã có thể tinh chỉnh dung sai và phay khớp nối trên gỗ cherry rất chuẩn.

Cập nhật 30.12.2024

Mình đã thêm hai khuôn mới với kích thước bằng khoảng một nửa so với bộ đầu tiên.

Chúc mọi người làm mộc vui vẻ và đừng quên để lại bình luận nhé!
