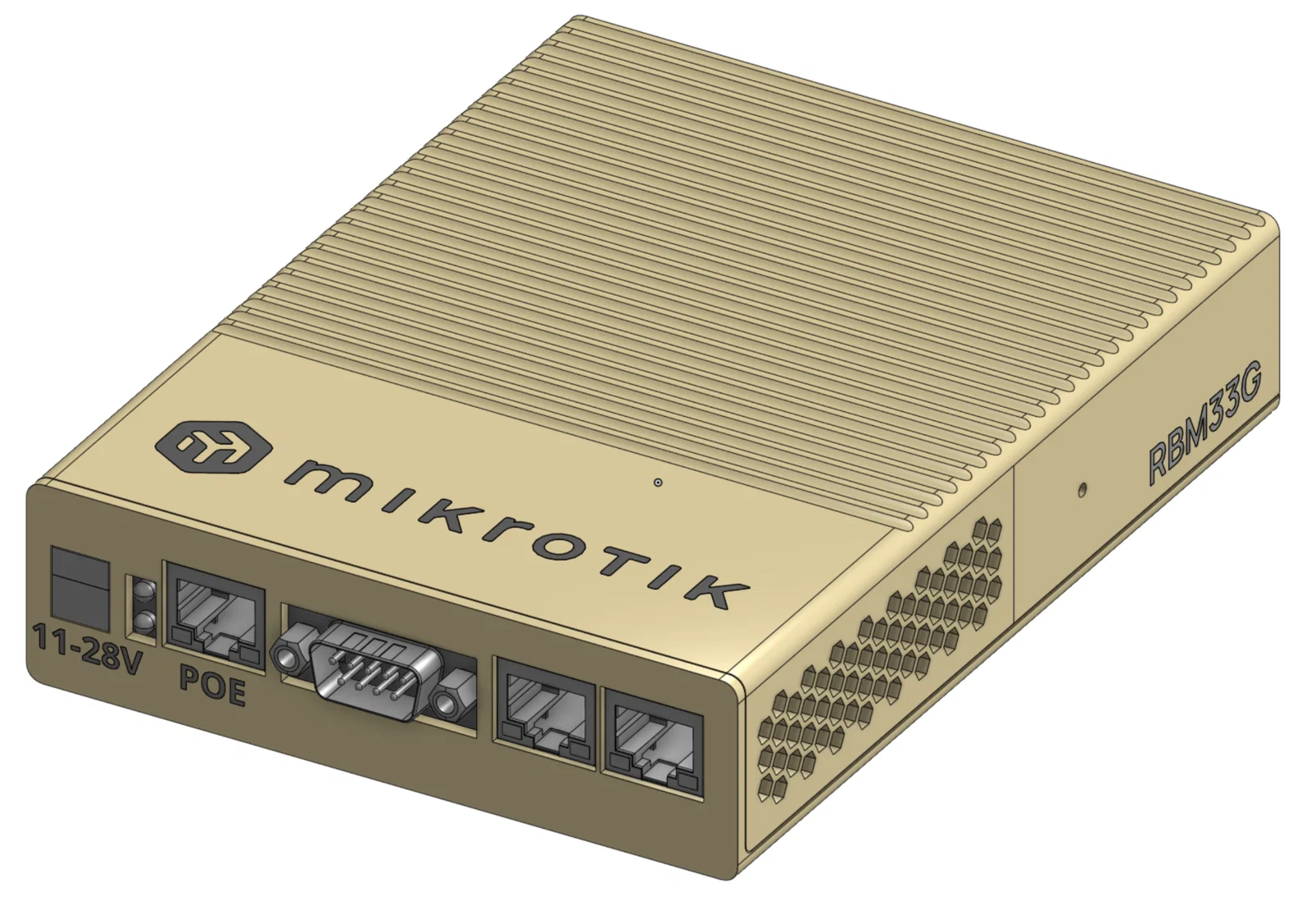

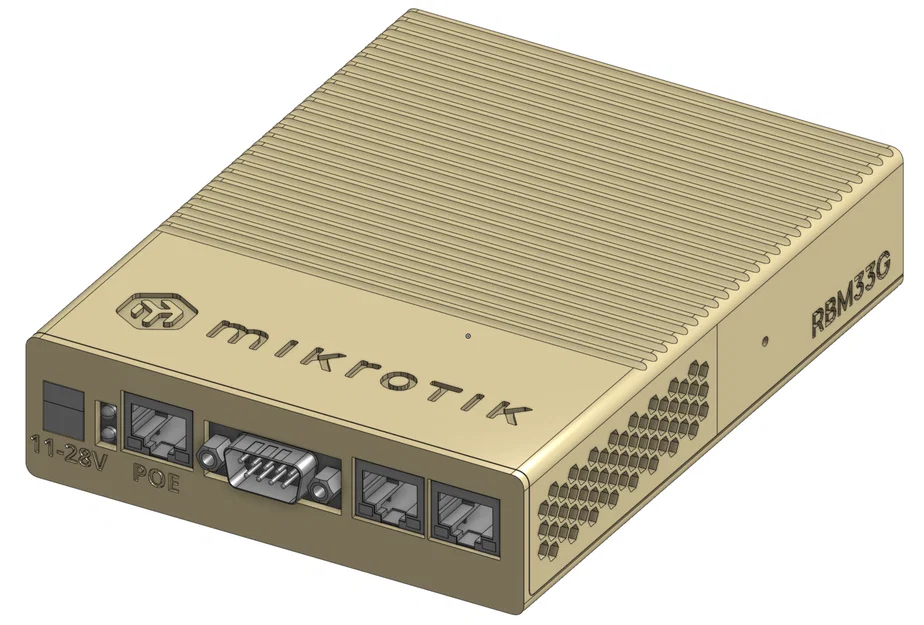

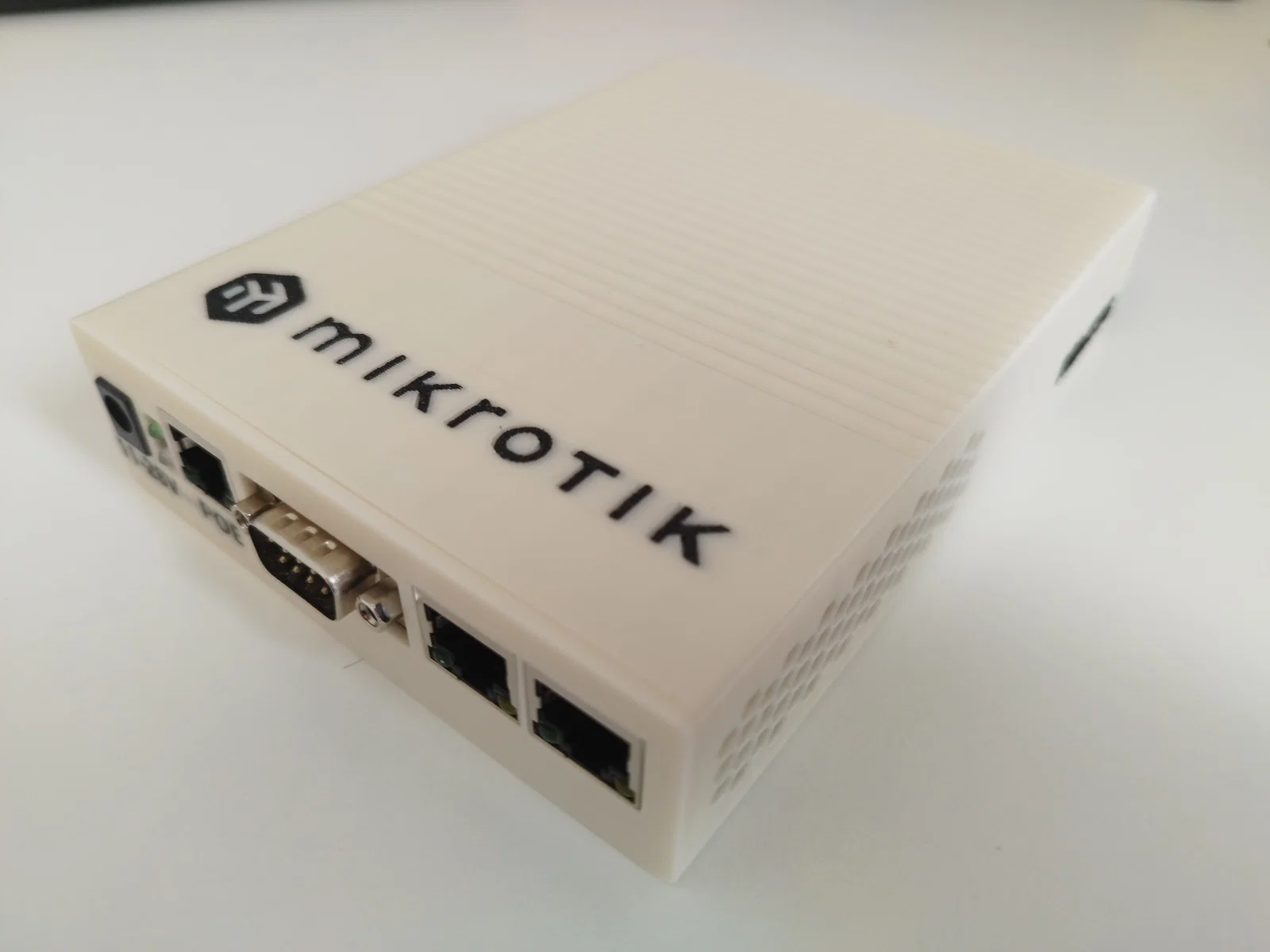

Vỏ Case Cho Mikrotik RMB33G

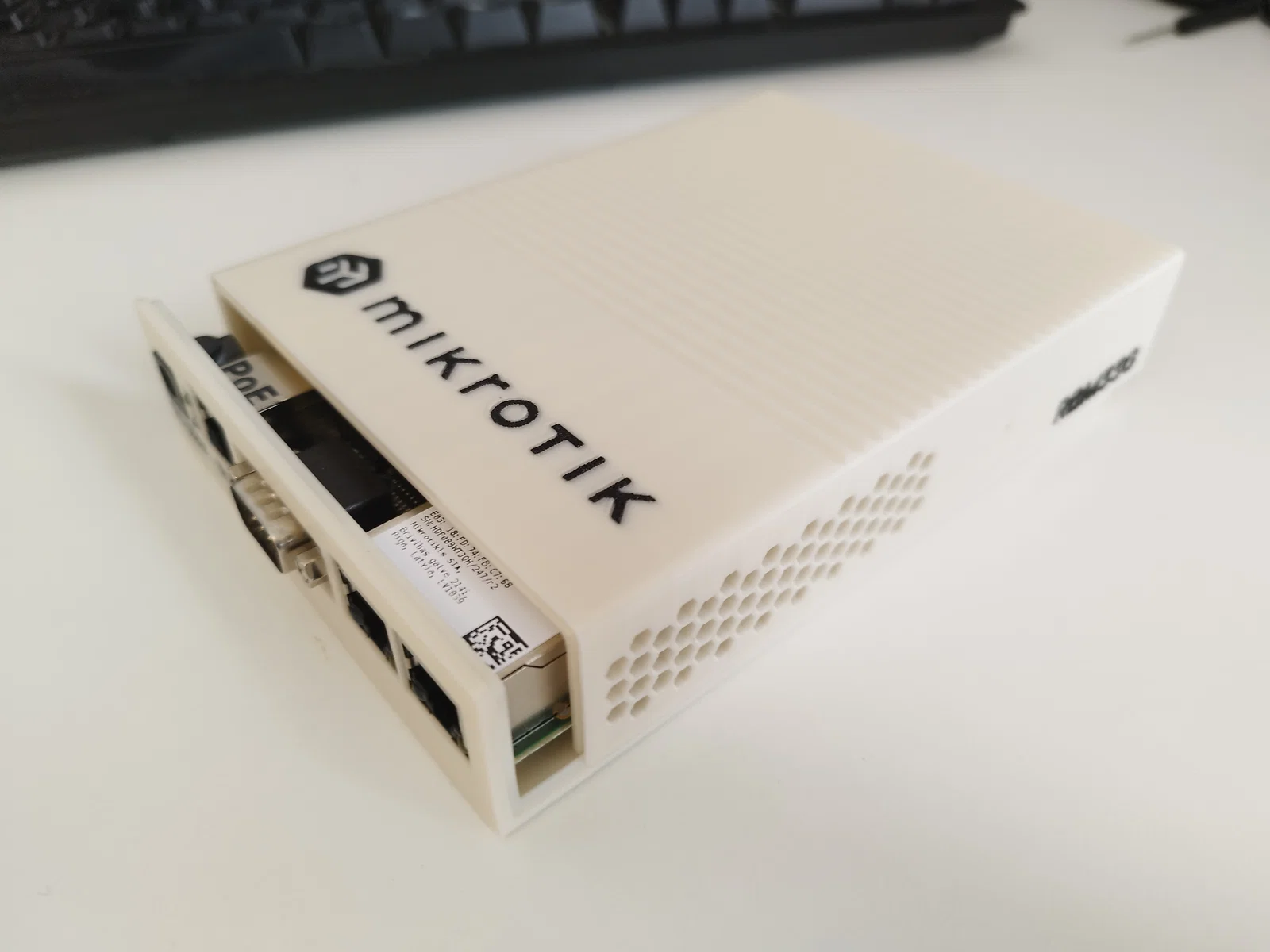

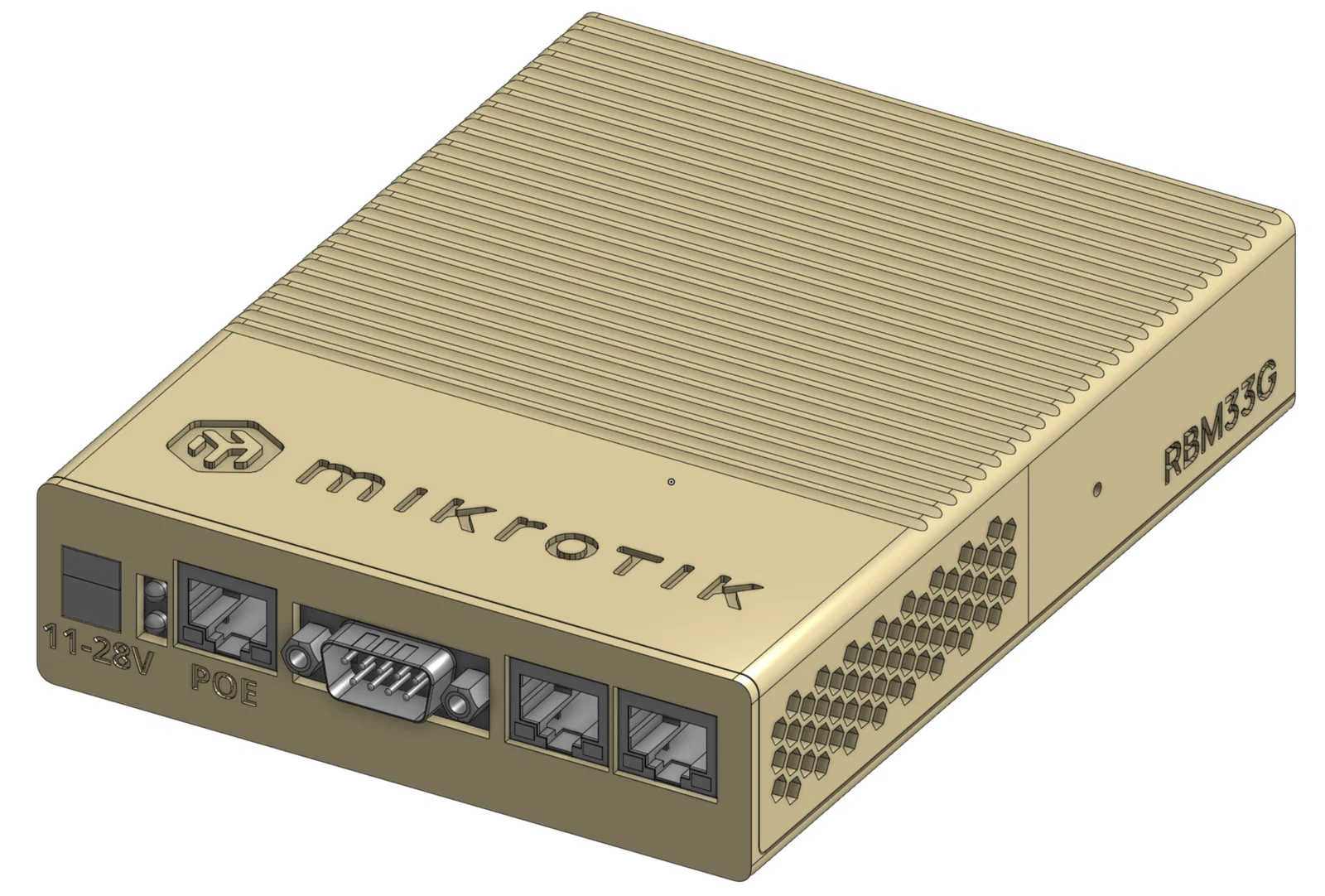

Đây là mẫu vỏ case hiện đại dành cho thiết bị Mikrotik tuyệt vời của bạn với các tính năng sau:

• Hình dáng cực kỳ chính xác.
• Tuân thủ các nguyên tắc về thương hiệu của Mikrotik.

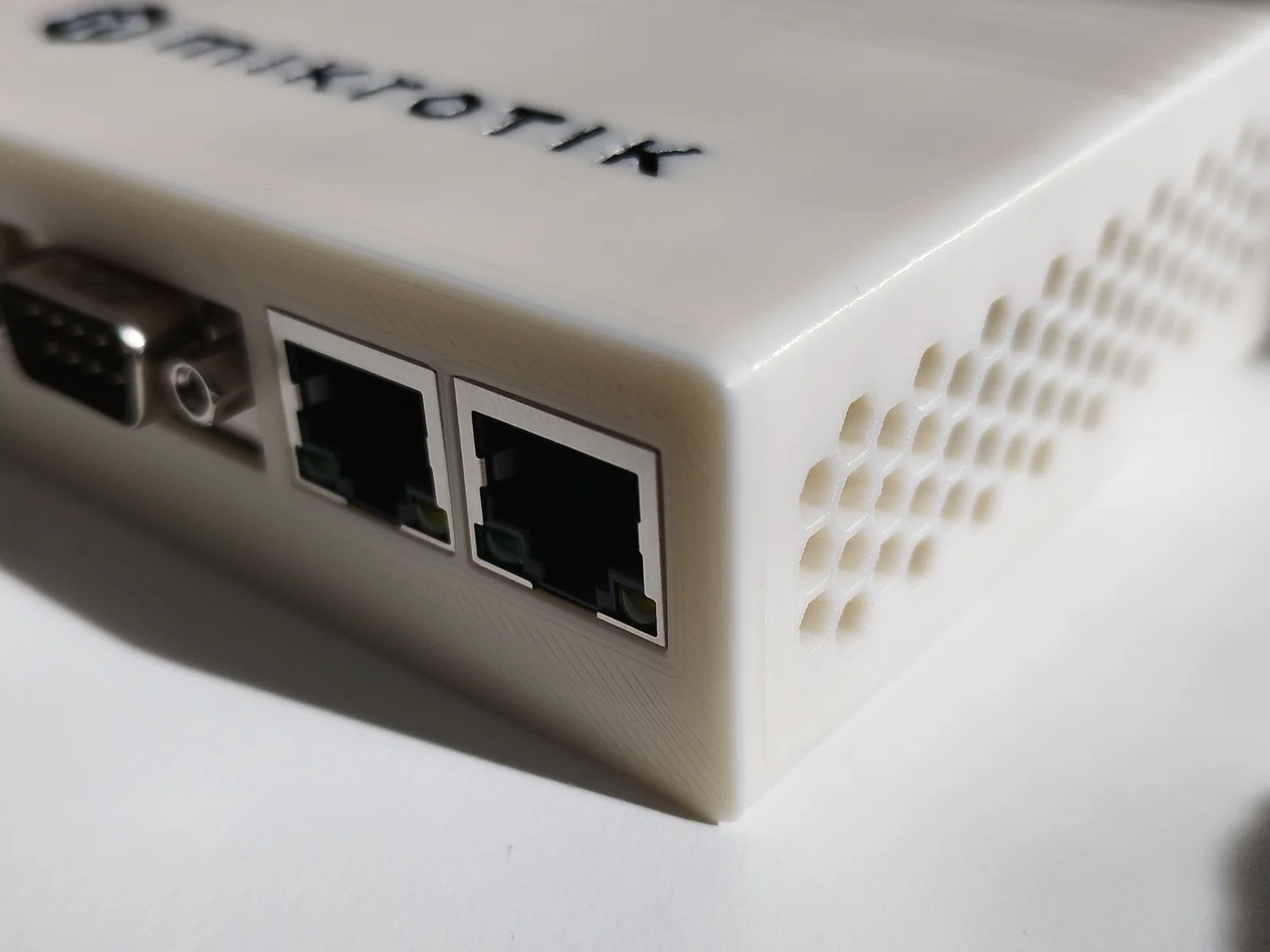

• Các lỗ thông gió được bố trí tại những vị trí tỏa nhiều nhiệt nhất.
• Bề mặt vỏ được tạo vân (texture) để trông chuyên nghiệp hơn, giảm cảm giác in 3D.
• Phụ kiện lắp ráp: Phiên bản dùng ốc cấy (IN) / Phiên bản dùng ốc vít tự ren (ST).
• Chỉ cần 2 ốc vít bên ngoài + thiết kế rãnh/gờ để cố định.
• Tùy chọn in đa màu cho Logo và thông tin, bạn có thể xóa chúng nếu muốn in chìm (xem ví dụ).

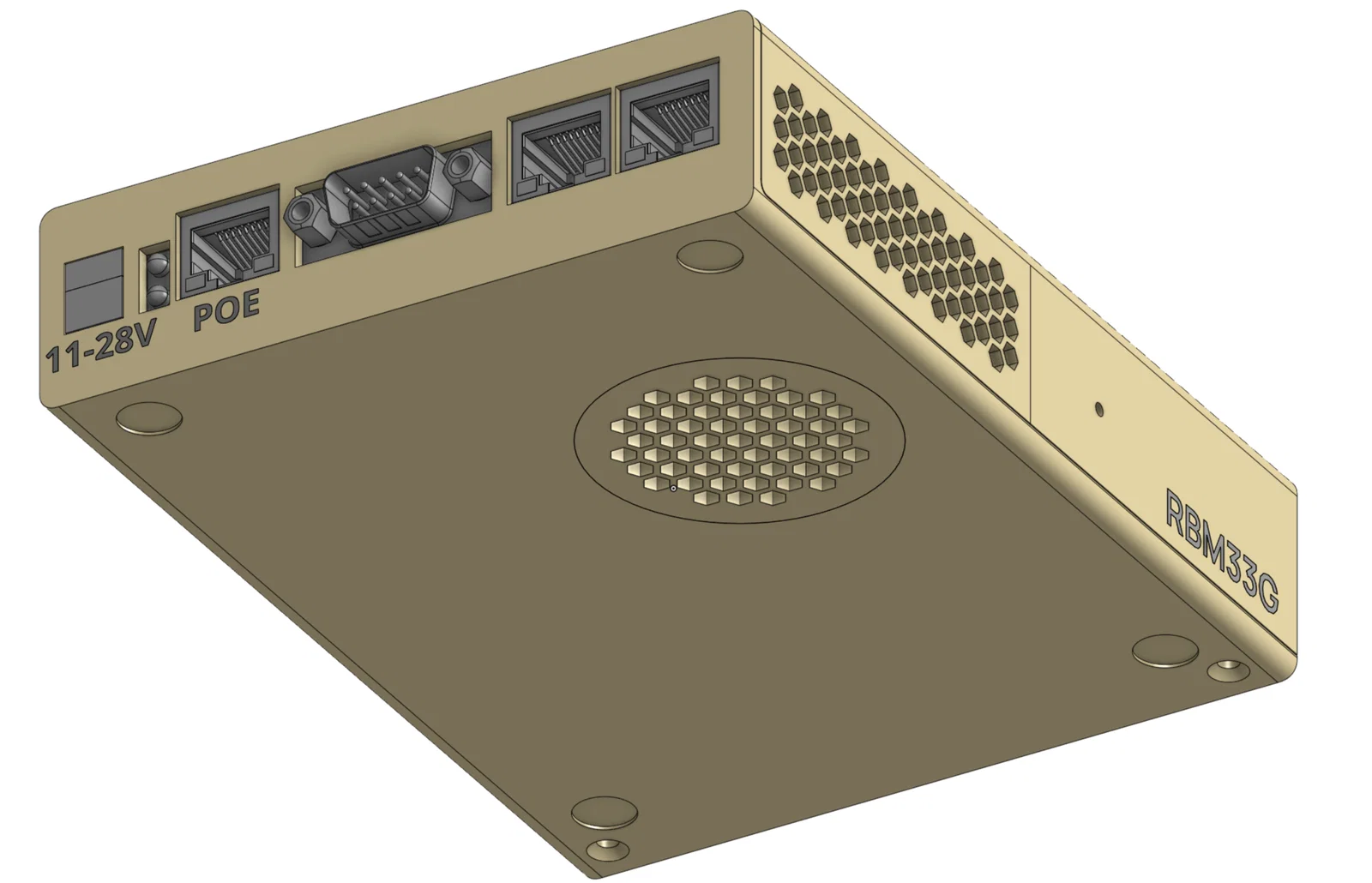

• Có rãnh đặt chân cao su và vị trí dán nhãn định danh.

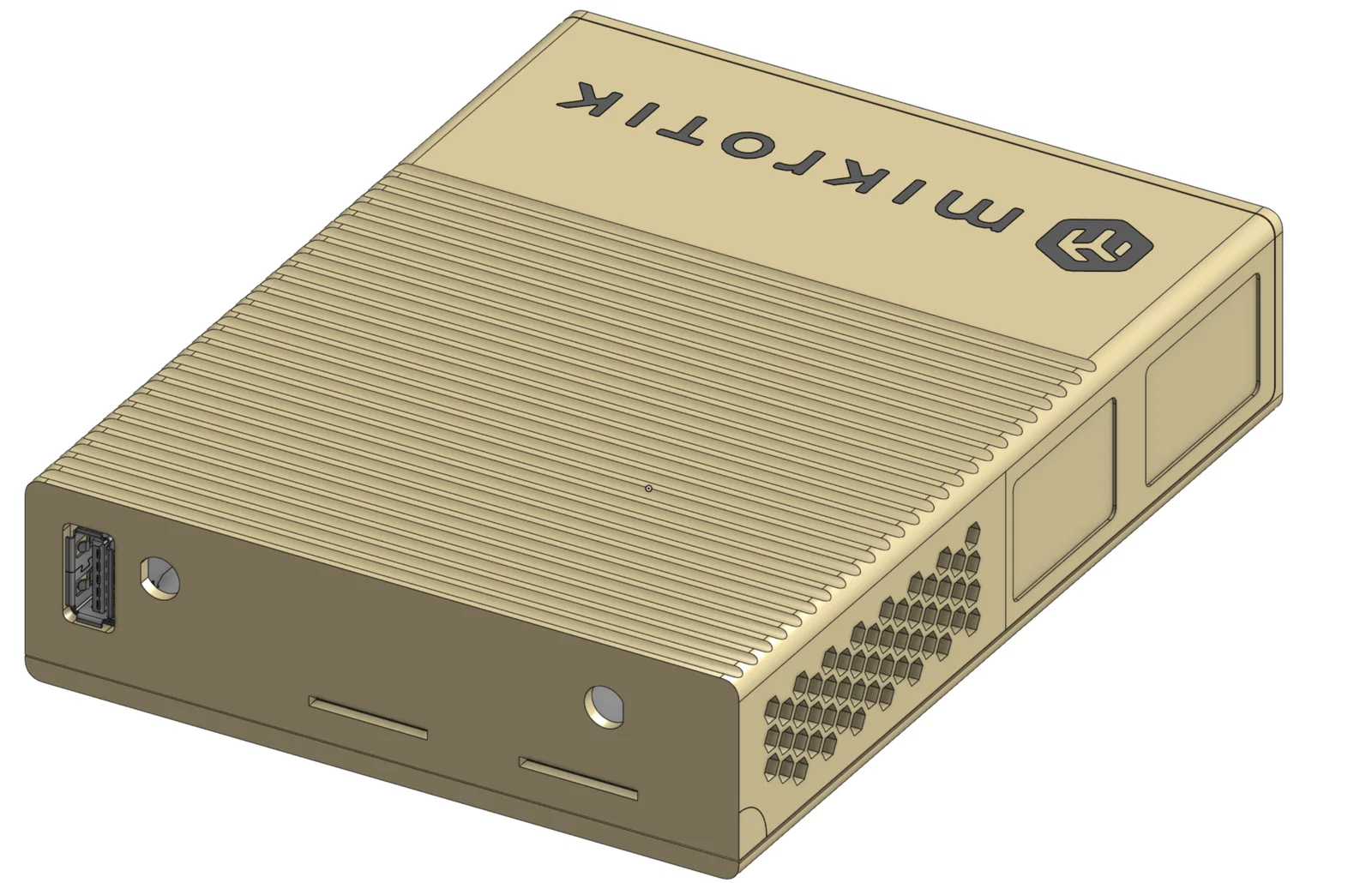

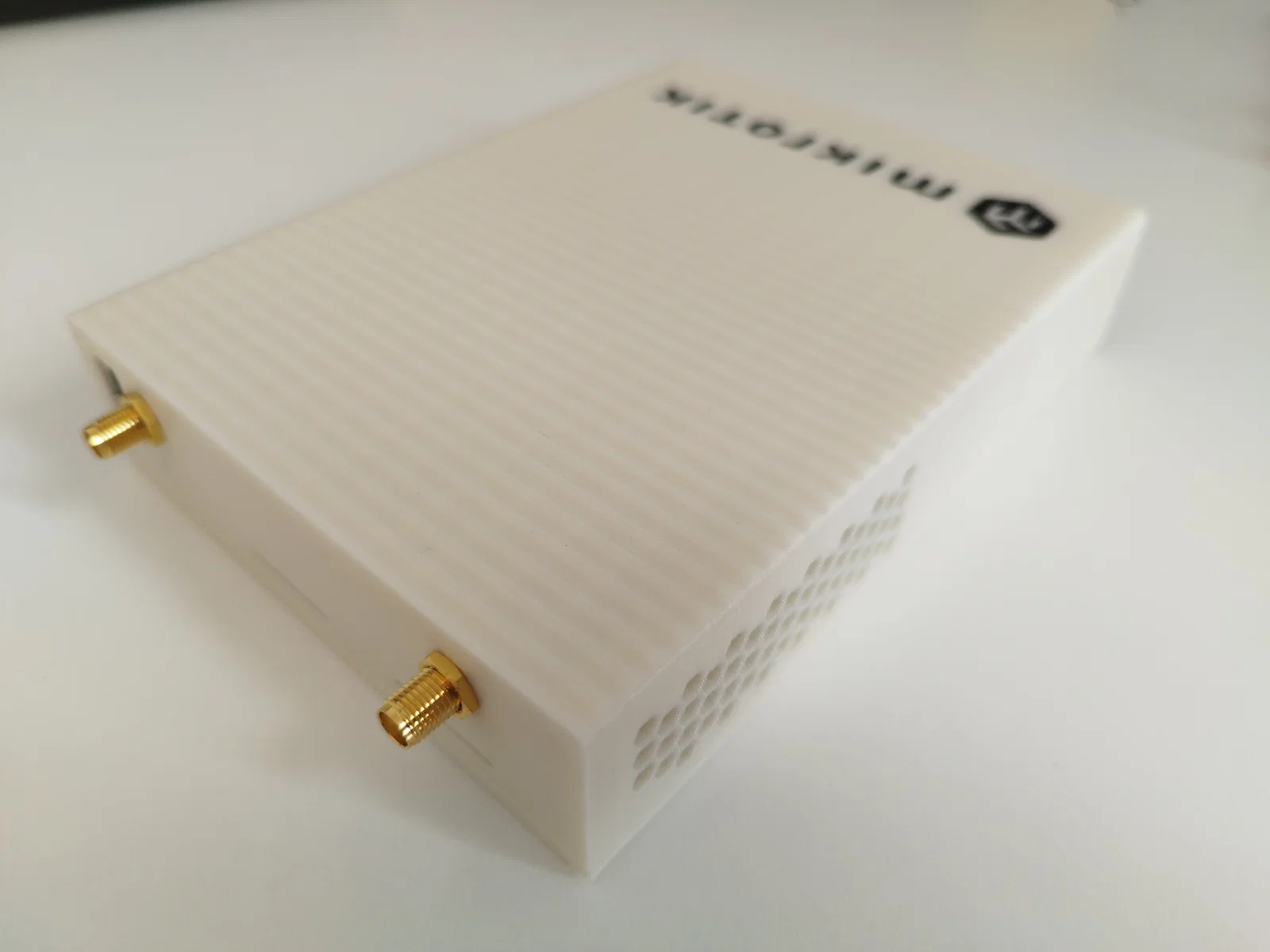

• Phiên bản Wireless (WL) có sẵn 2 lỗ gắn ăng-ten và nhãn định danh bổ sung cho card wireless.

Hướng dẫn in

Máy in của bạn cần có độ chính xác về kích thước tốt và xử lý được dung sai 0.2mm.

• Độ dày lớp in (Layer height): 0.2mm

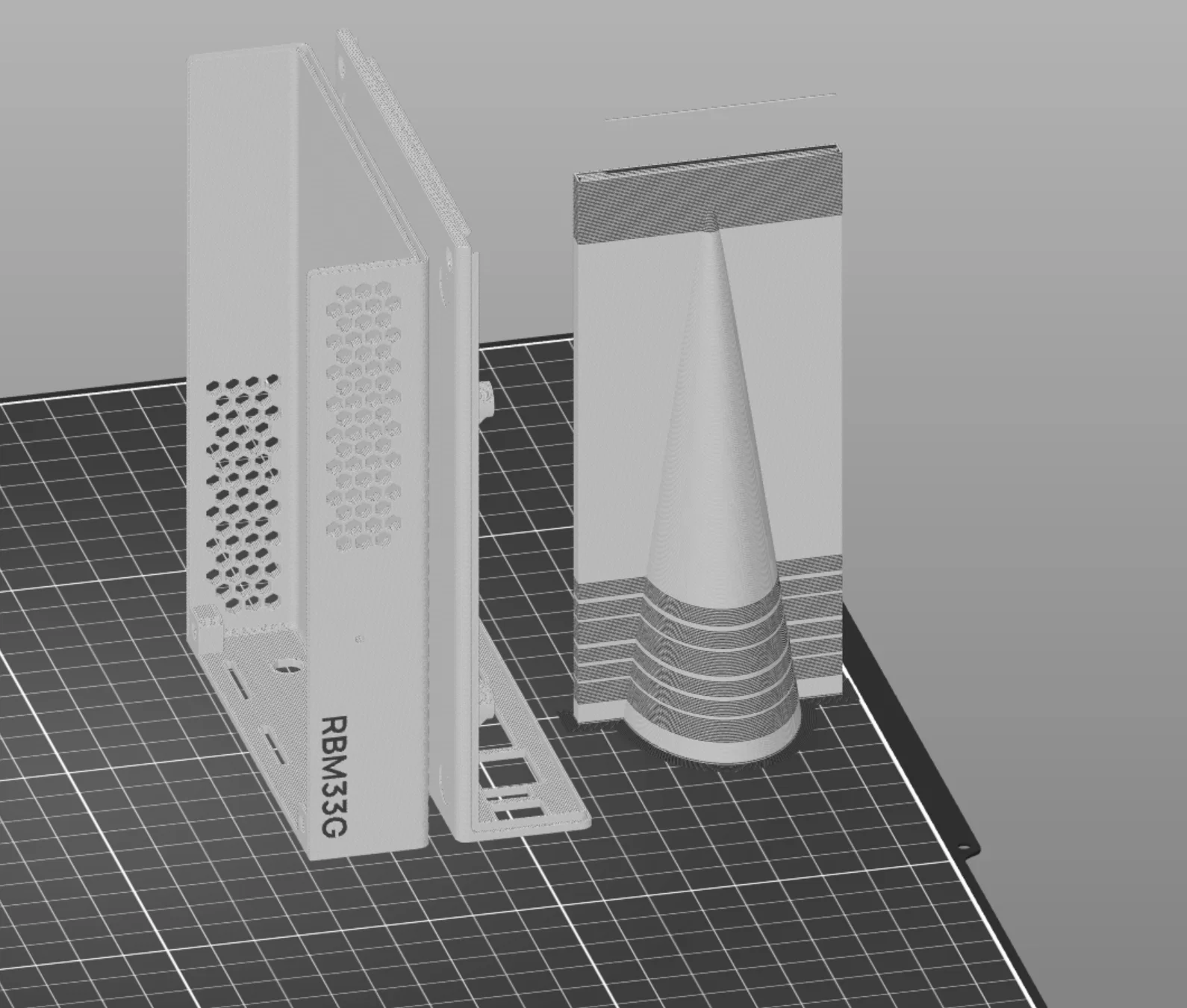

• Đặt mặt trước và mặt sau của vỏ nằm trên bàn in (xem ví dụ).
• Không cần hỗ trợ (No supports).
• Không cần dùng brim, nhưng hãy vệ sinh bàn in sạch sẽ vì độ bám dính có thể hơi khó khăn.

Hướng dẫn lắp ráp

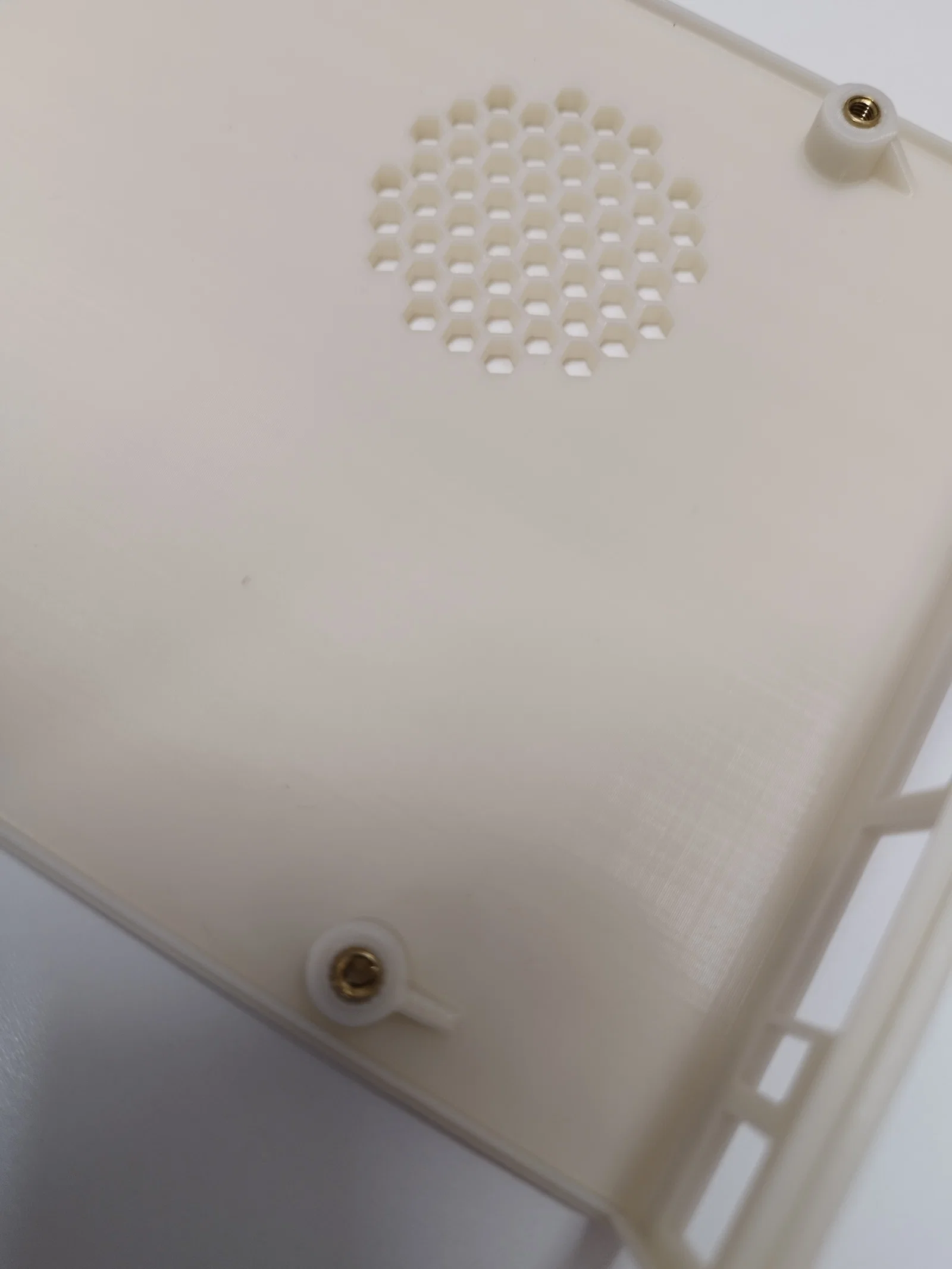

• Lắp ốc cấy nhựa M3 (đối với bản IN) / Xem hình ảnh minh họa.
• Sử dụng vít M3 (cho bản IN) hoặc vít tự ren 3mm (cho bản ST) để cố định bo mạch PCB.

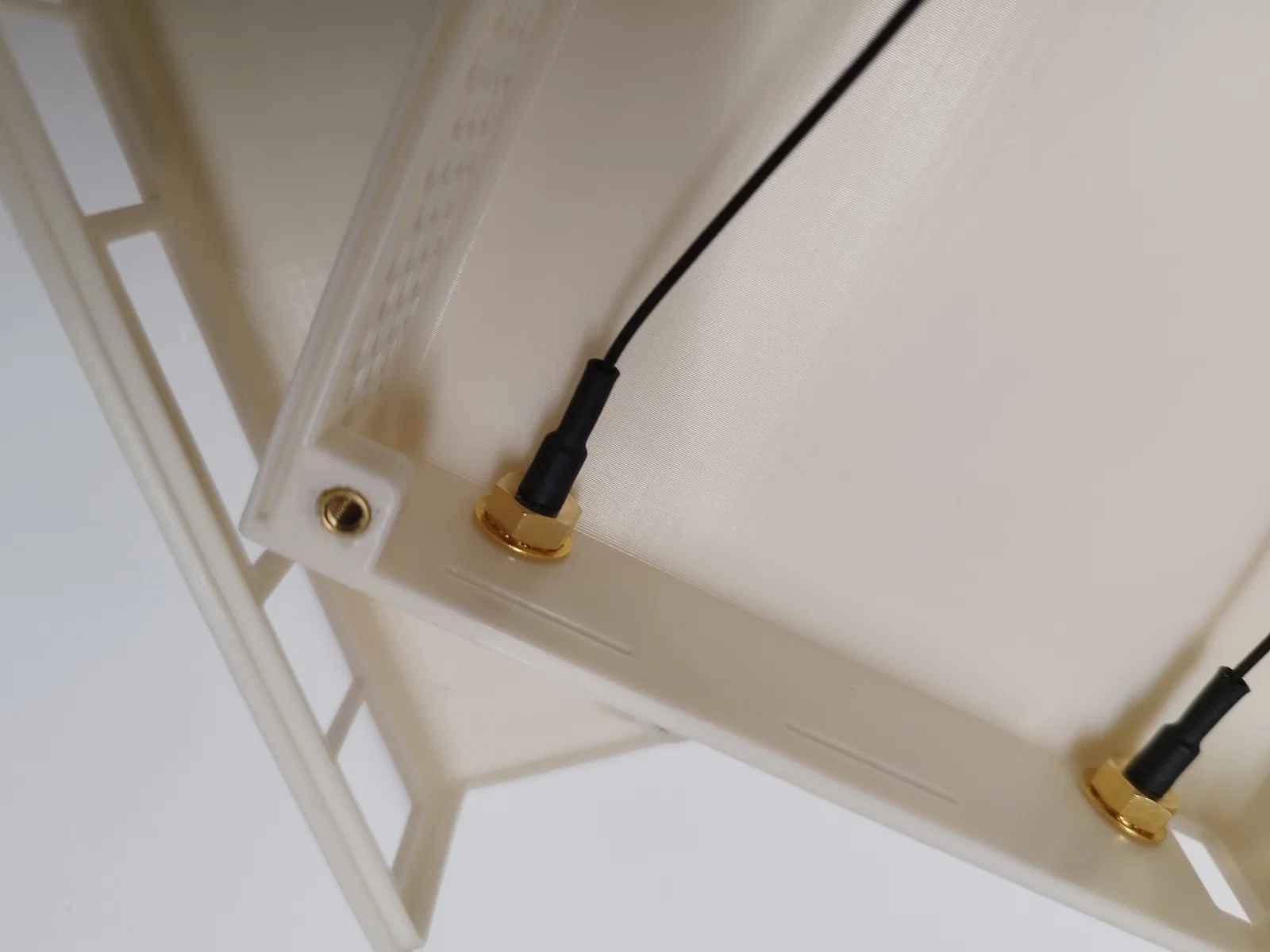

• Lắp đầu nối ăng-ten vào mặt trên của vỏ (bản WL).
• Đối với mặt trên của vỏ: trước tiên hãy đưa vào rãnh ngang, sau đó trượt về phía trước. Xem hình ảnh lắp ráp.

Lưu ý: Tôi chưa in thử các biến thể ST và đơn vật liệu. Rất mong nhận được phản hồi từ các bạn.
