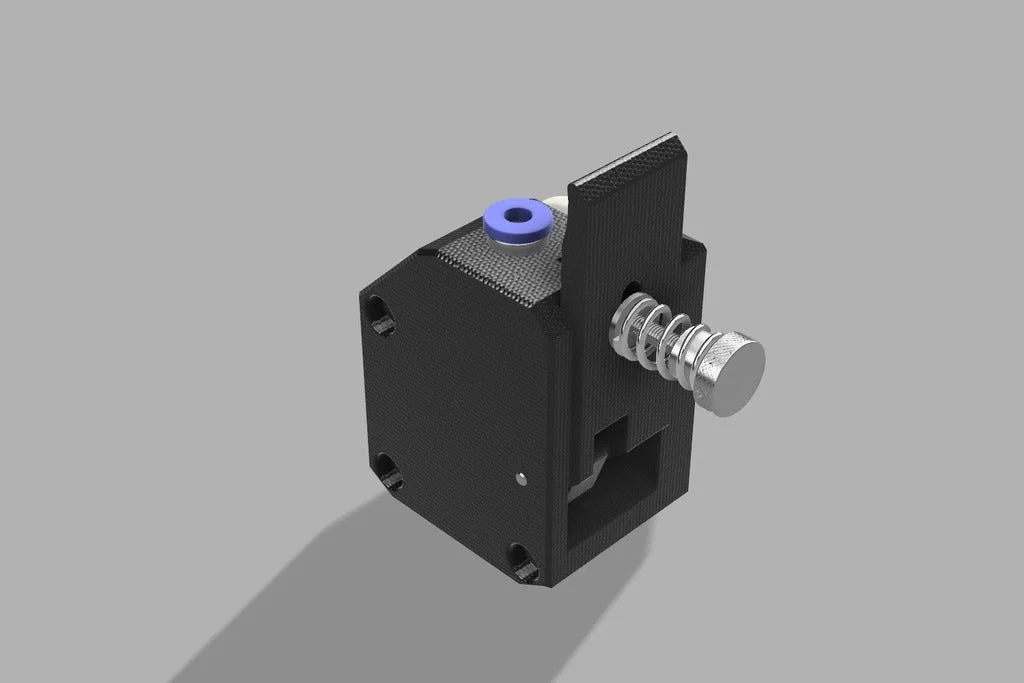

Bộ Extruder bánh răng kiểu Bondtech BMG

Extruder.

Kiểu Bondtech BMG.

Trang web Bobblejot
Bobblejot GitHub
Bobblejot Twitter
Bobblejot Patreon

Đầu năm nay mình quyết định hoàn thiện chiếc máy in IDEX và chọn dùng combo direct drive Bondtech BMG cùng với E3D V6. Vấn đề duy nhất là cái vỏ (housing) của Bondtech làm mình thấy hơi khó tùy biến hoặc đảo chiều khi cần.

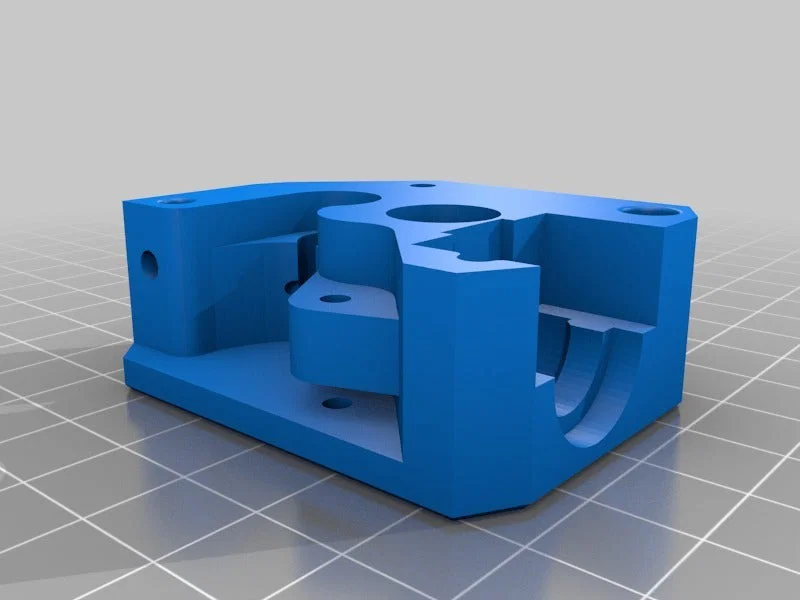

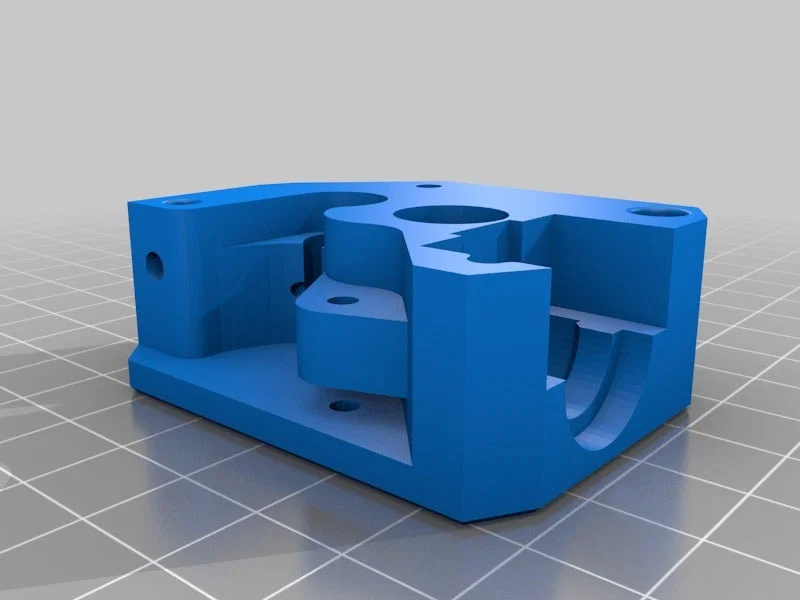

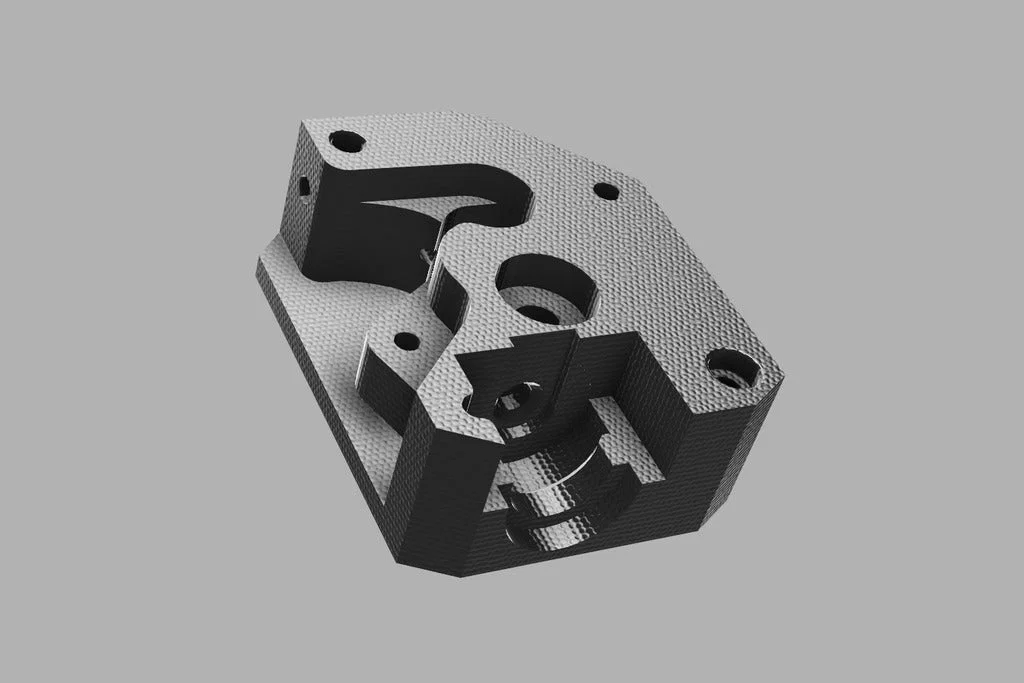

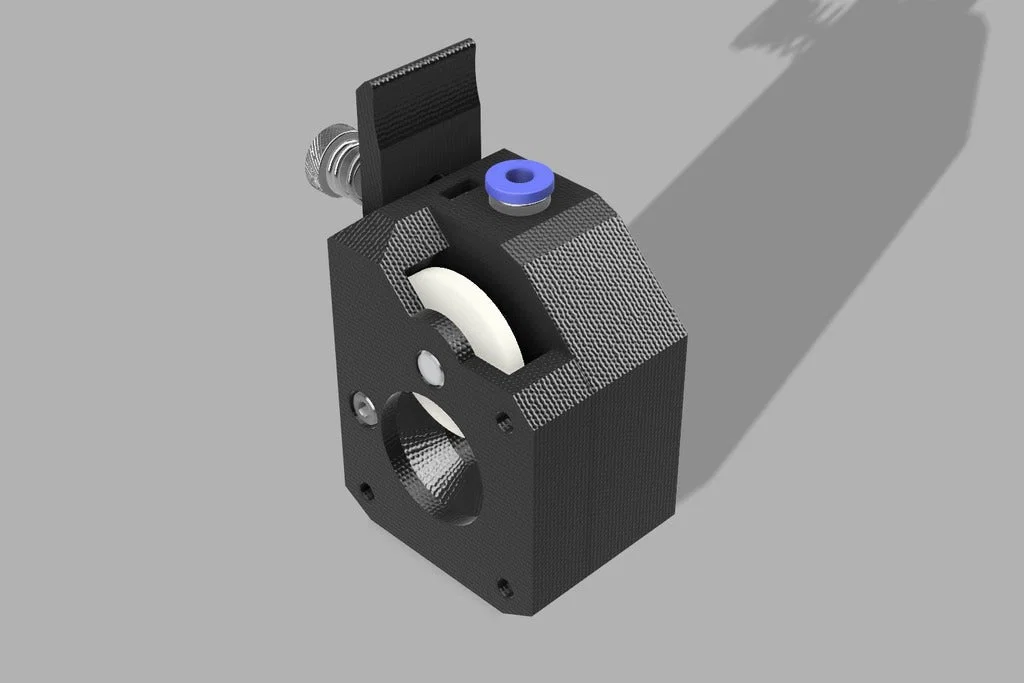

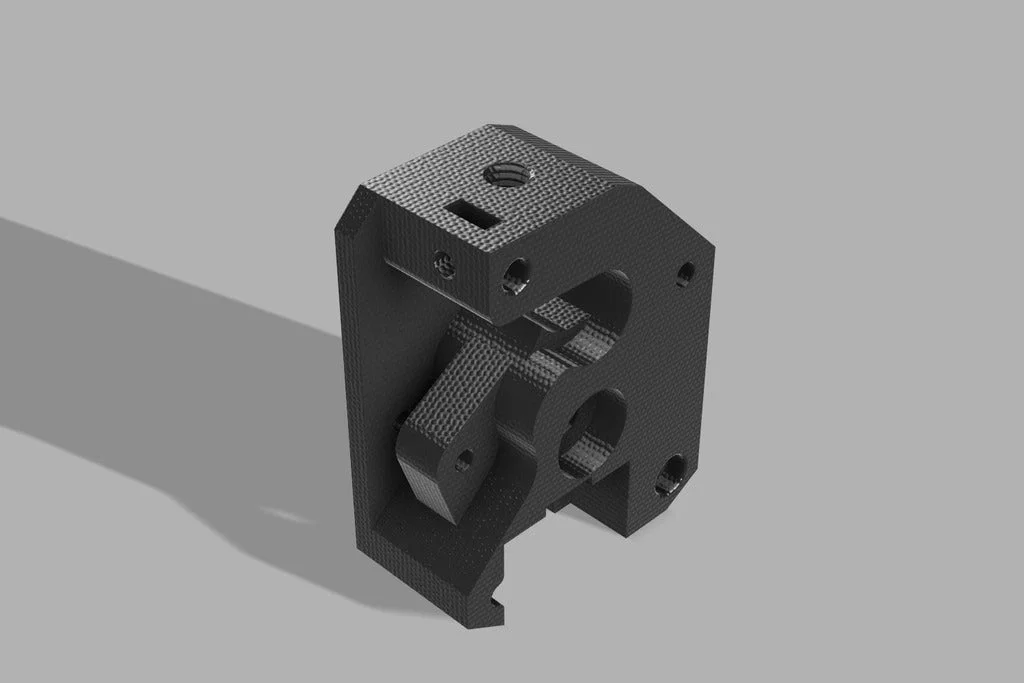

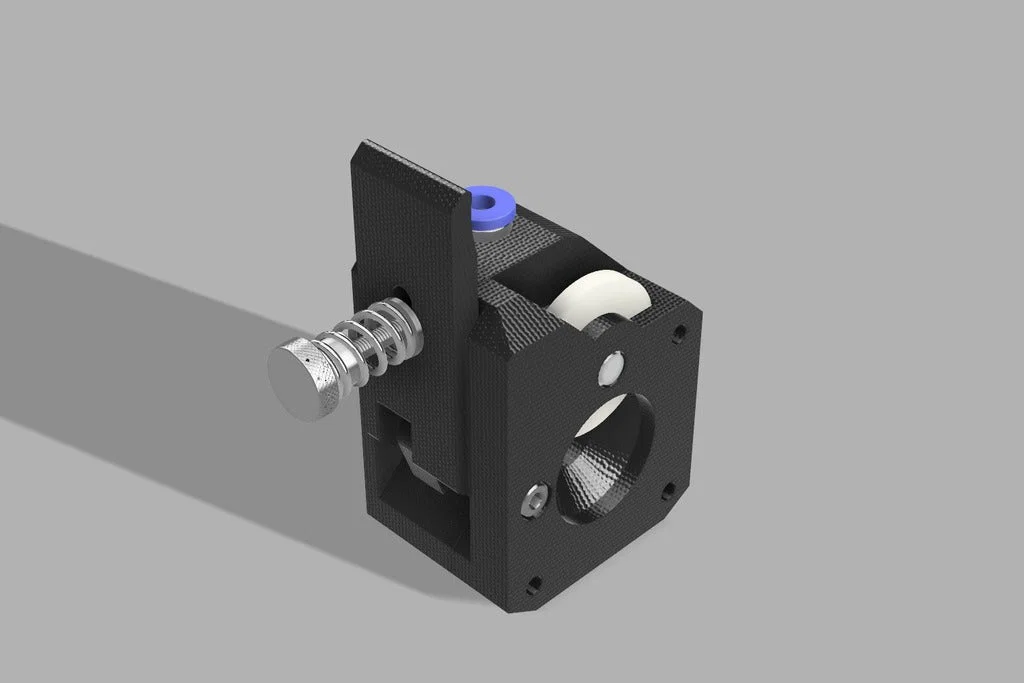

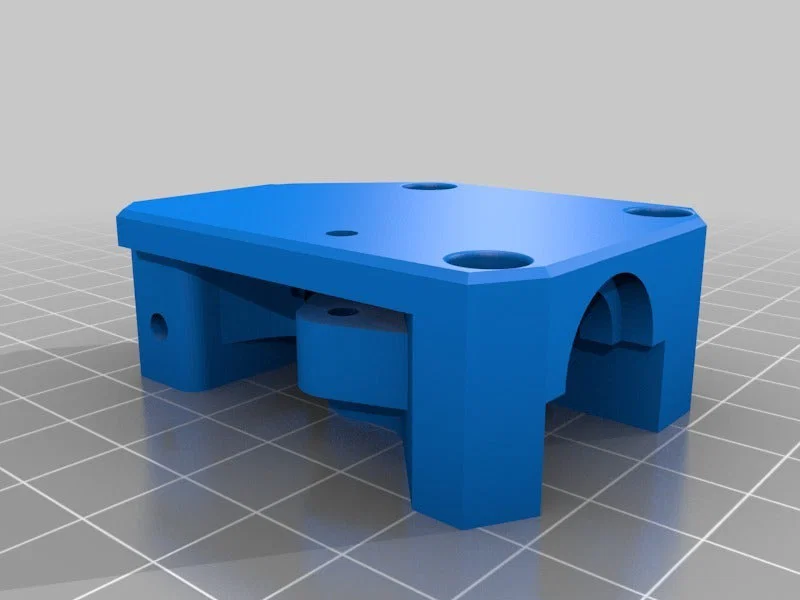

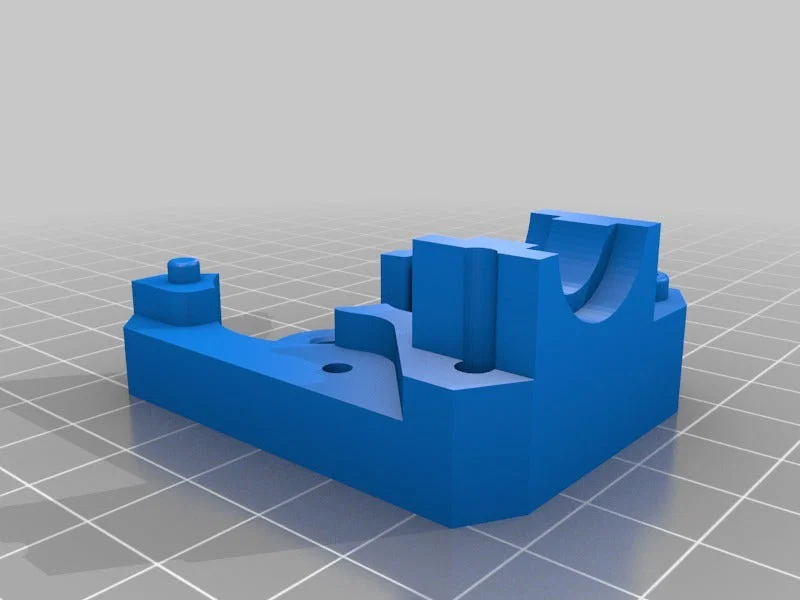

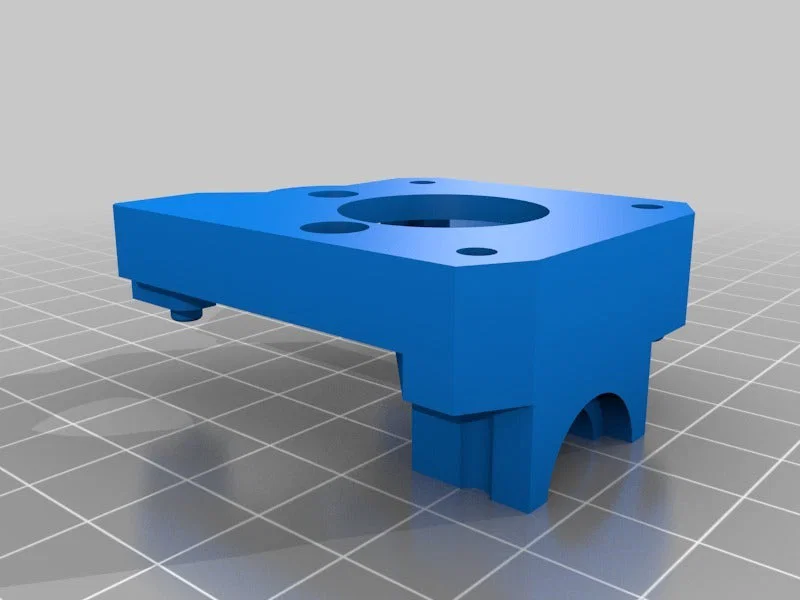

Vì thế mình đã tự thiết kế lại một phiên bản đơn giản hơn từ đầu, cho phép mình thoải mái thay đổi theo nhu cầu. Mình cũng loại bỏ các chi tiết đúc nhựa thừa thãi để việc in ấn trở nên đơn giản và dễ dàng nhất có thể.

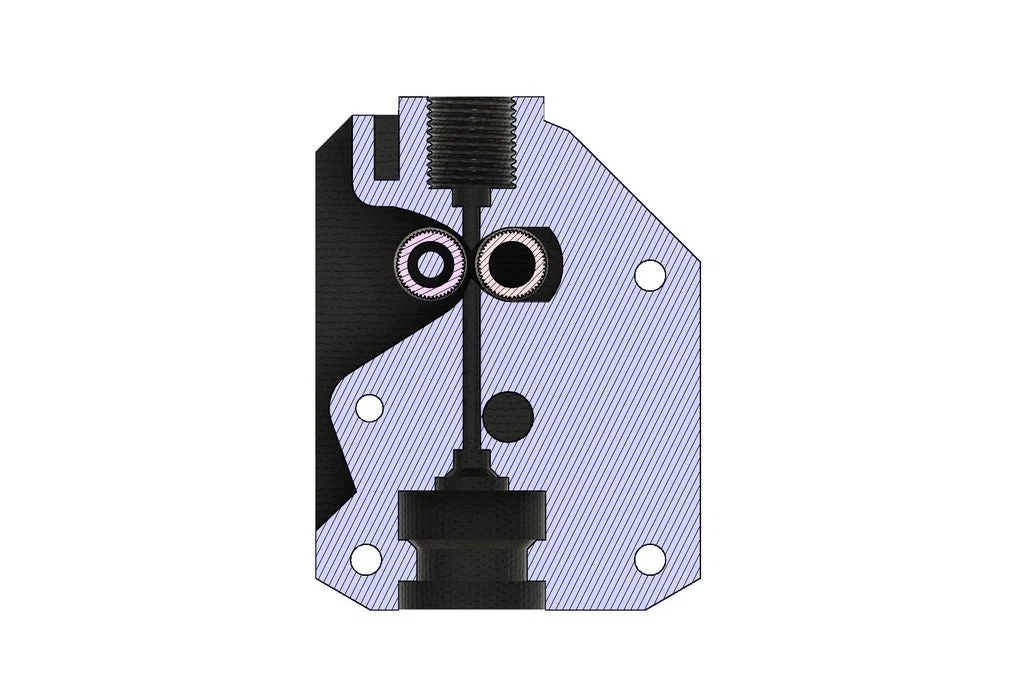

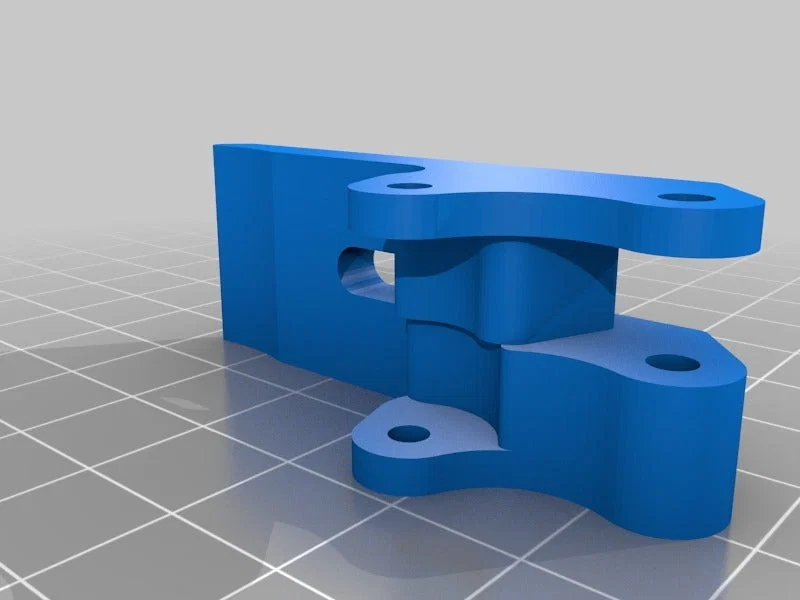

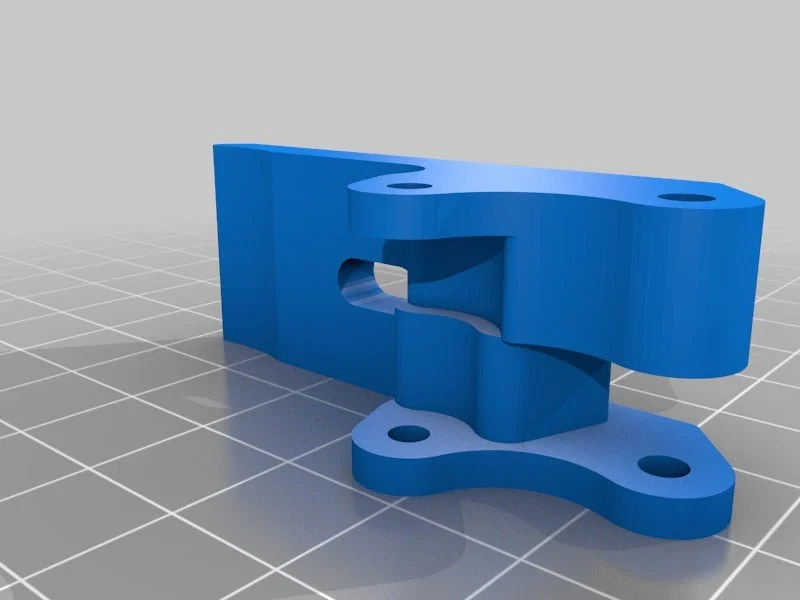

Phần thân máy nhỏ hơn một chút so với bản gốc và đường dẫn nhựa cũng khít hơn. Ống PTFE chèn vào cũng đi sâu hơn vào thân ở cả hai bên.

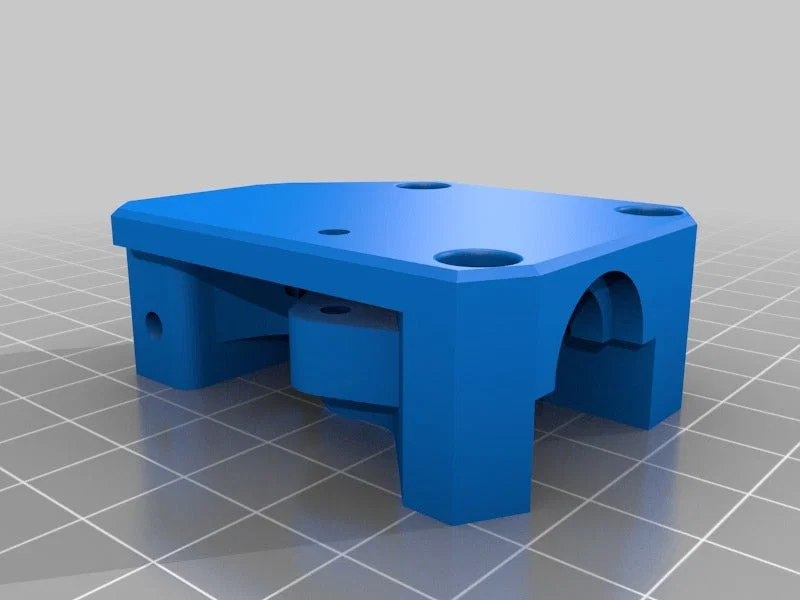

Có sẵn các phiên bản cho nhiều loại đầu nối khác nhau, và tất cả đều có tùy chọn tay trái hoặc tay phải:

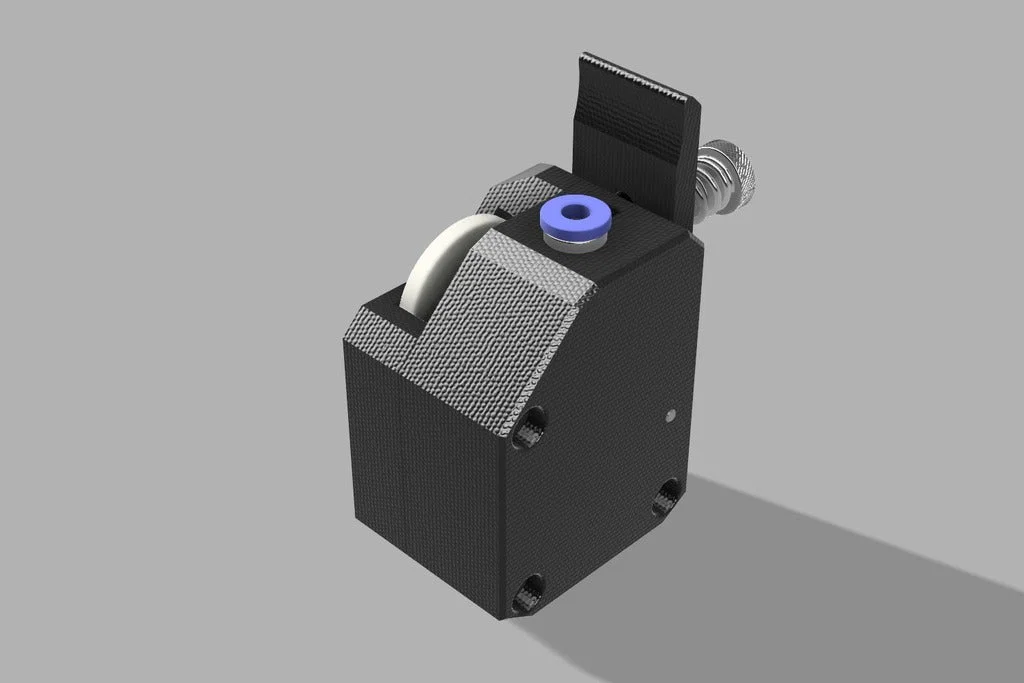

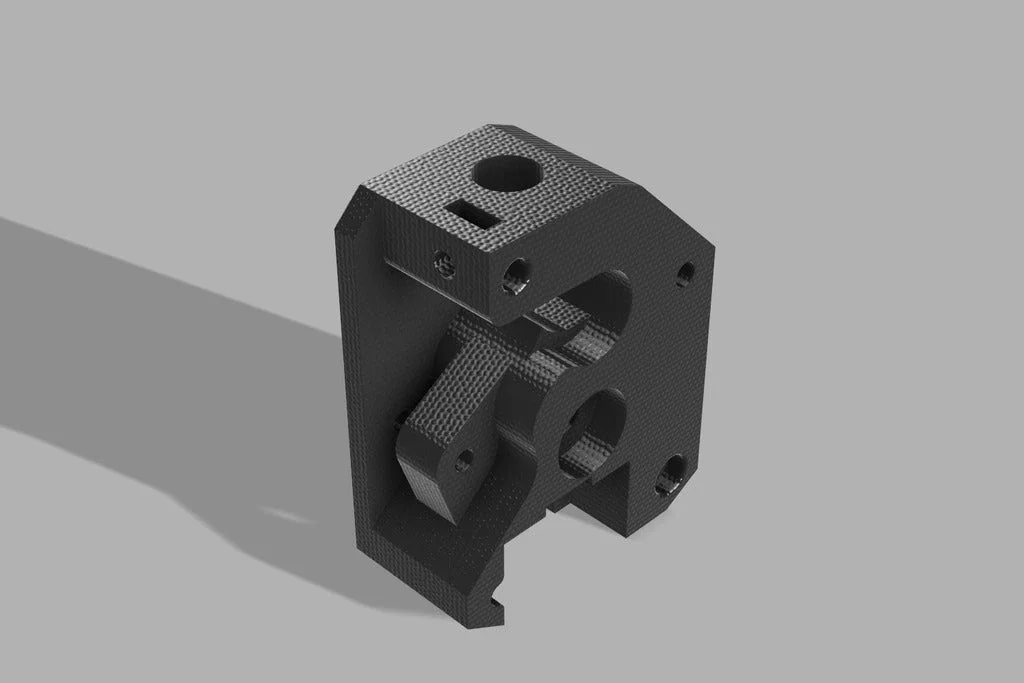

• Đầu nối nhấn M12

• Đầu nối nhấn M8 cho BMG

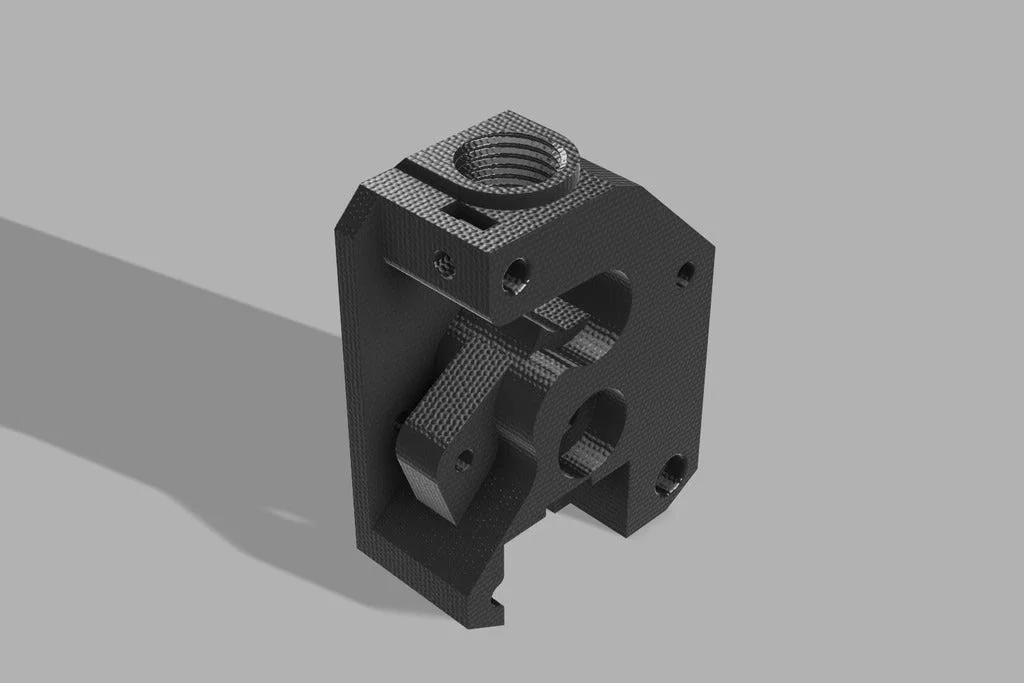

• Đầu nối ren M6x1

• Đầu nối ren M10x1

• Đầu nối ren 1/4" BSP

• Đầu nối ren 1/8" BSP
  Đối với các bản có ren, mình khuyên bạn nên in ở độ phân giải layer thấp, ví dụ 160 micron hoặc nhỏ hơn.

  Thiết kế này dành cho sợi nhựa 1.75mm giống như bản gốc.

  Thông số ESteps cần được điều chỉnh thành 415.0

  Bạn có thể xem extruder gốc tại đây:

  Bondtech BMG gốc

  Hy vọng nó sẽ hữu ích cho các bạn.

Vật liệu

Mình có để các link Affiliate cho những món mình đã dùng, nhưng bạn có thể mua ở bất cứ đâu bạn muốn.

Cần 1 bộ mỗi loại dưới đây:

BMG Thumb Screw - Aliexpress
BMG Big Gear + Shaft - Aliexpress
BMG Pinion Gear - Aliexpress
M3 Square Nut - Aliexpress

1 bộ đầu nối tùy chọn.

BMG Embedded Fitting - Aliexpress
Đầu nối nhanh 12mm OD 4mm ID - Aliexpress

Hoặc bất kỳ loại nào khác bạn thích.

Cần 2 bộ cho các món dưới đây:

Vòng bi MR85ZZ ( W627-5 ) - Aliexpress
Collet Clip - Aliexpress

or

Kẹp nhựa mình tự in

Đối với bánh răng Bondtech, hàng chính hãng từ Bondtech vẫn là lựa chọn ưu tiên nhất.

Bộ bánh răng Bondtech 1.75mm chính hãng

Nhưng như thường lệ, hiện nay cũng có các bản clone hoạt động khá tốt.

Bánh răng Bondtech 1.75mm clone

Quyết định là ở bạn, dù việc ủng hộ các nhà thiết kế và phát triển sản phẩm gốc luôn được khuyến khích. Chúc bạn thành công! :-)

Hướng dẫn in

Cài đặt in ấn

Máy in: Axis One

Raft: Không

Support: Có

Lưu ý:

In bằng nhựa PETG màu đỏ của Real Filament mua trên Amazon.

Nozzle: 0.4mm
Layer Height: 0.2mm

Nhiệt độ in: 235°C
Nhiệt độ bàn in: 80°C
Tốc độ in: 60mm/s

Top Layers: 6
Bottom Layers: 4
Perimeters: 3

Infill: 30%

In trên bề mặt PEI.
