Bộ đùn BMG kèm cảm biến sợi nhựa cho hệ thống MMU (Đang phát triển)

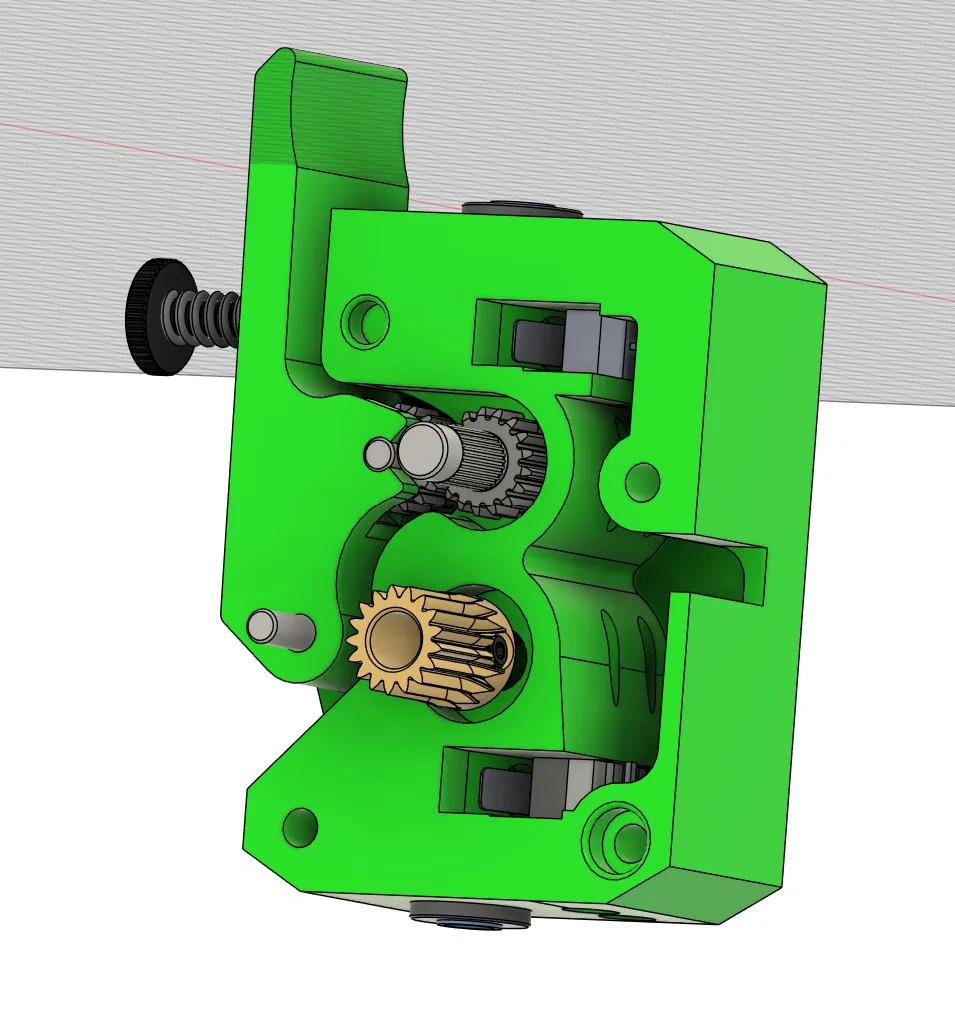

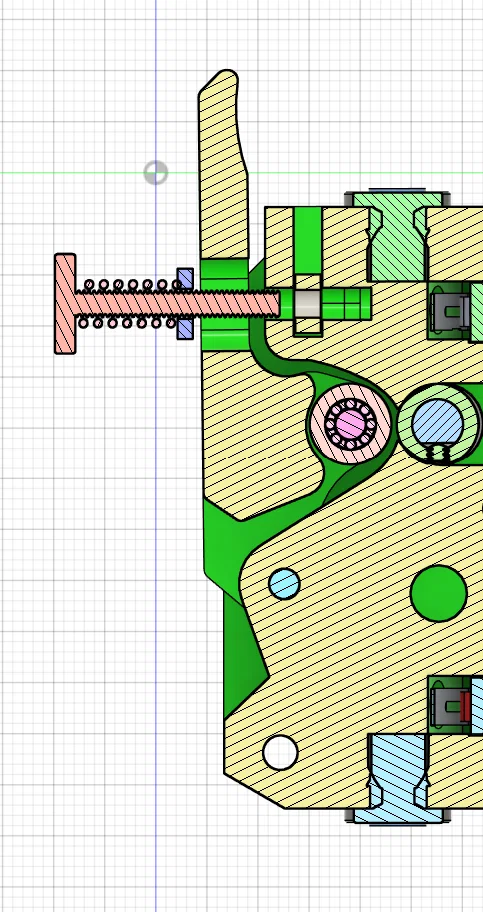

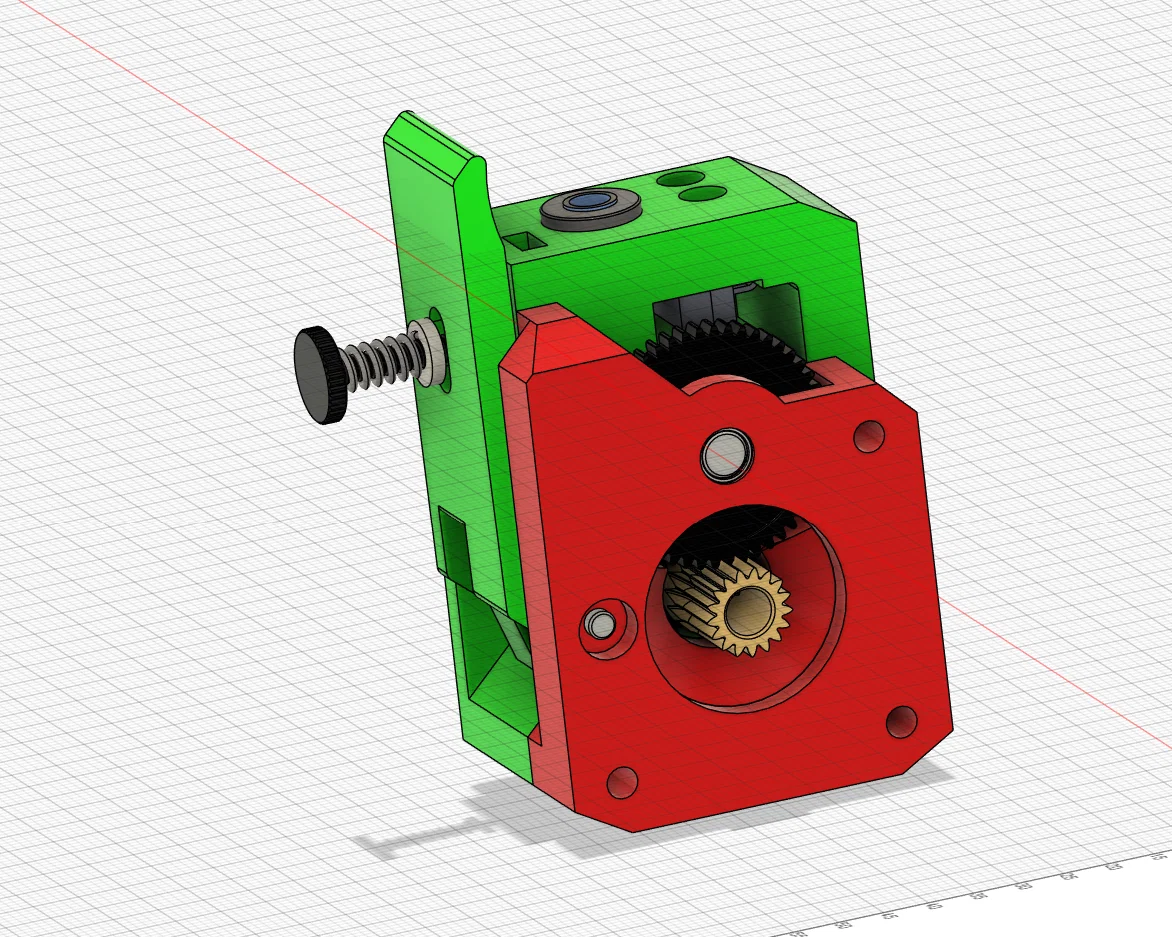

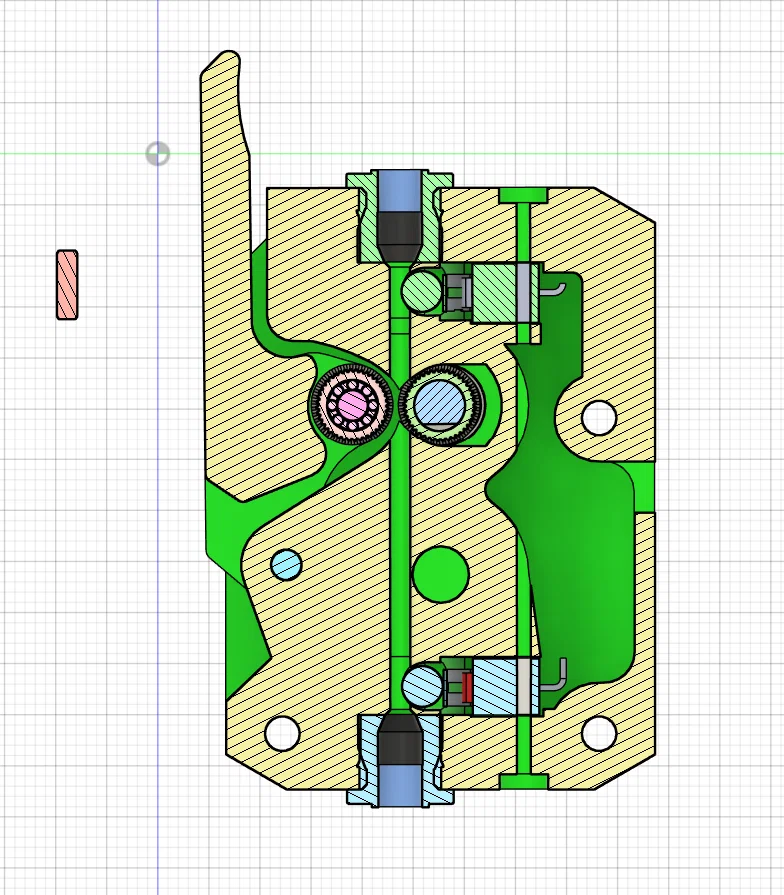

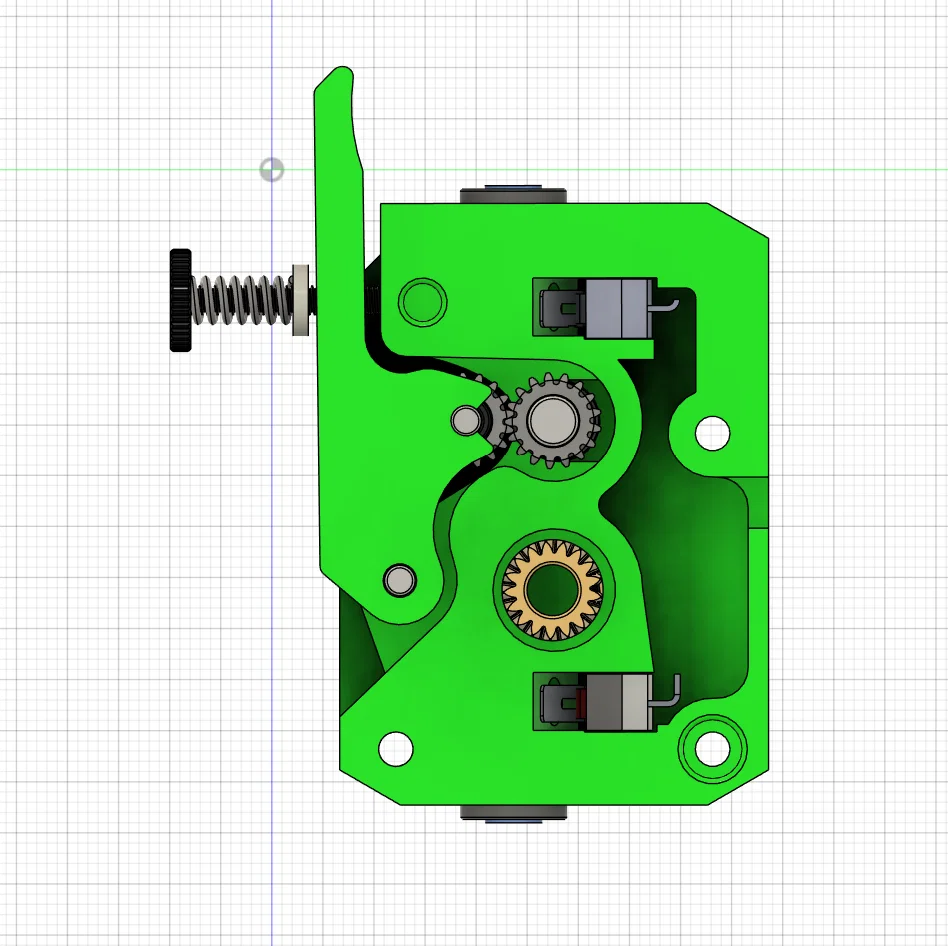

Mình thiết kế cái này với ý định dùng trong hệ thống 3MS MMU cùng với bộ respooler của filamentalist. Vị trí bánh răng được lấy từ BMG (BMG Extruder | 3D CAD Model Library | GrabCAD) và được điều chỉnh lại từ bản remix của tác giả Bobblejot để đảm bảo mô hình in ra hoạt động tốt. * Thay đổi duy nhất mình thực hiện là phần cần gạt vì nó bị chồng lấn lên bánh răng đùn BMG, nên mình đã cắt bỏ giống như thiết kế đúc nhựa nguyên bản. Sau đó, mình bổ sung thêm 2 cảm biến hành trình Omron D2F-L cùng với viên bi thép 4mm để làm cảm biến sợi nhựa. Mình ưu tiên thiết kế cụm đùn này thấp nhất có thể nên không gian bên trong sẽ hơi chật chội một chút. Sản phẩm thiết kế cho sợi nhựa 1.75mm. Đã đính kèm file Step và Fusion365. Nhật ký thay đổi: v0.1 - 01/01 - Remix. v.0.2 - 03/01 - Tăng dung sai cho vòng bi 8mm + cảm biến hành trình, đồng thời di chuyển vòng bi 8mm lại gần đường dẫn sợi nhựa thêm 0.542mm (giống như bộ đùn BMG gốc) để căn chỉnh bánh răng chính xác hơn. Nếu thấy bản thiết kế này hữu ích, bạn có thể mời mình một ly cà phê qua link sau: https://www.paypal.com/donate/?hosted_button_id=Y6YT7MXSHTWQS
