Ngăn kéo IKEA NOJIG

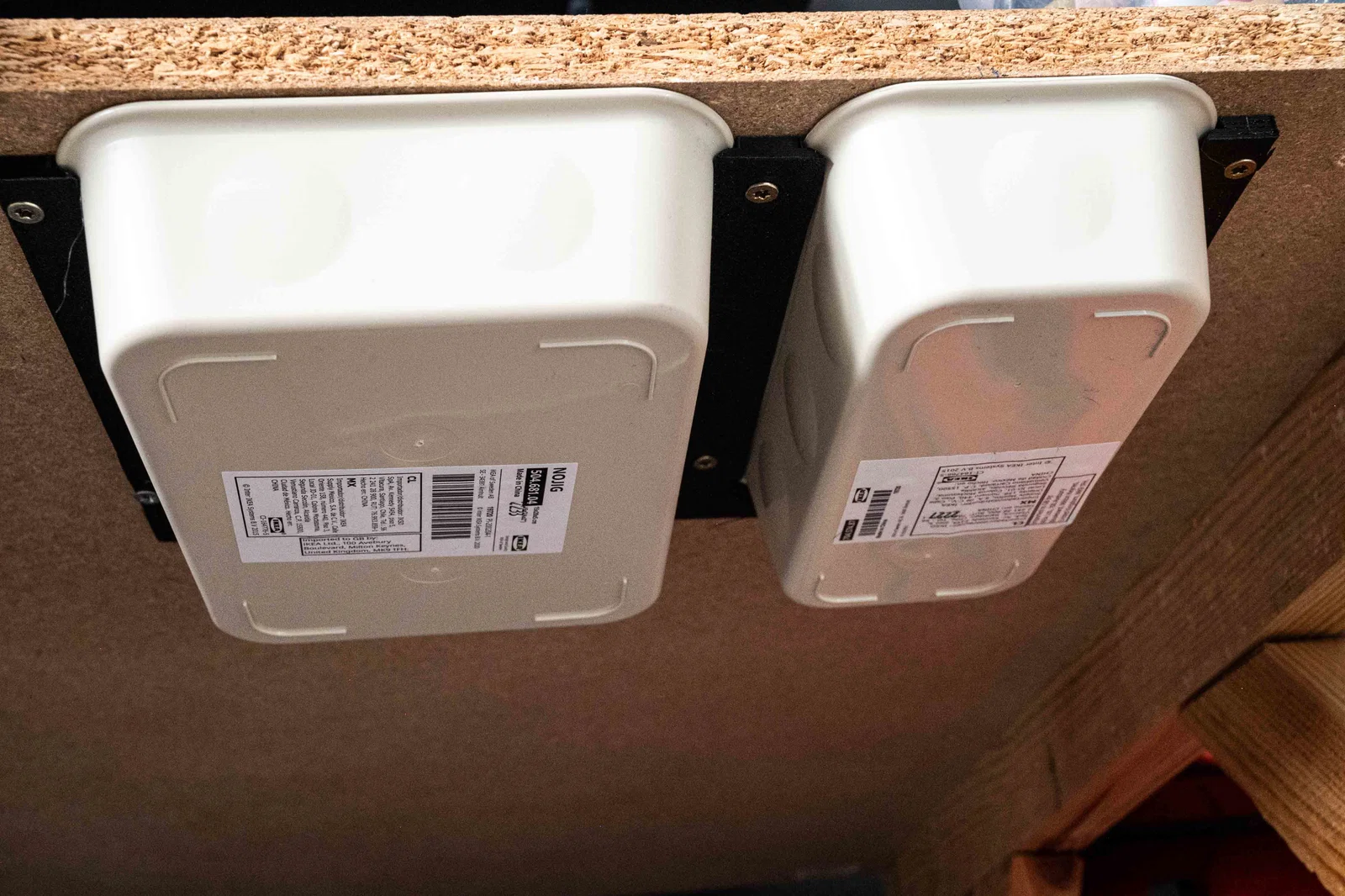

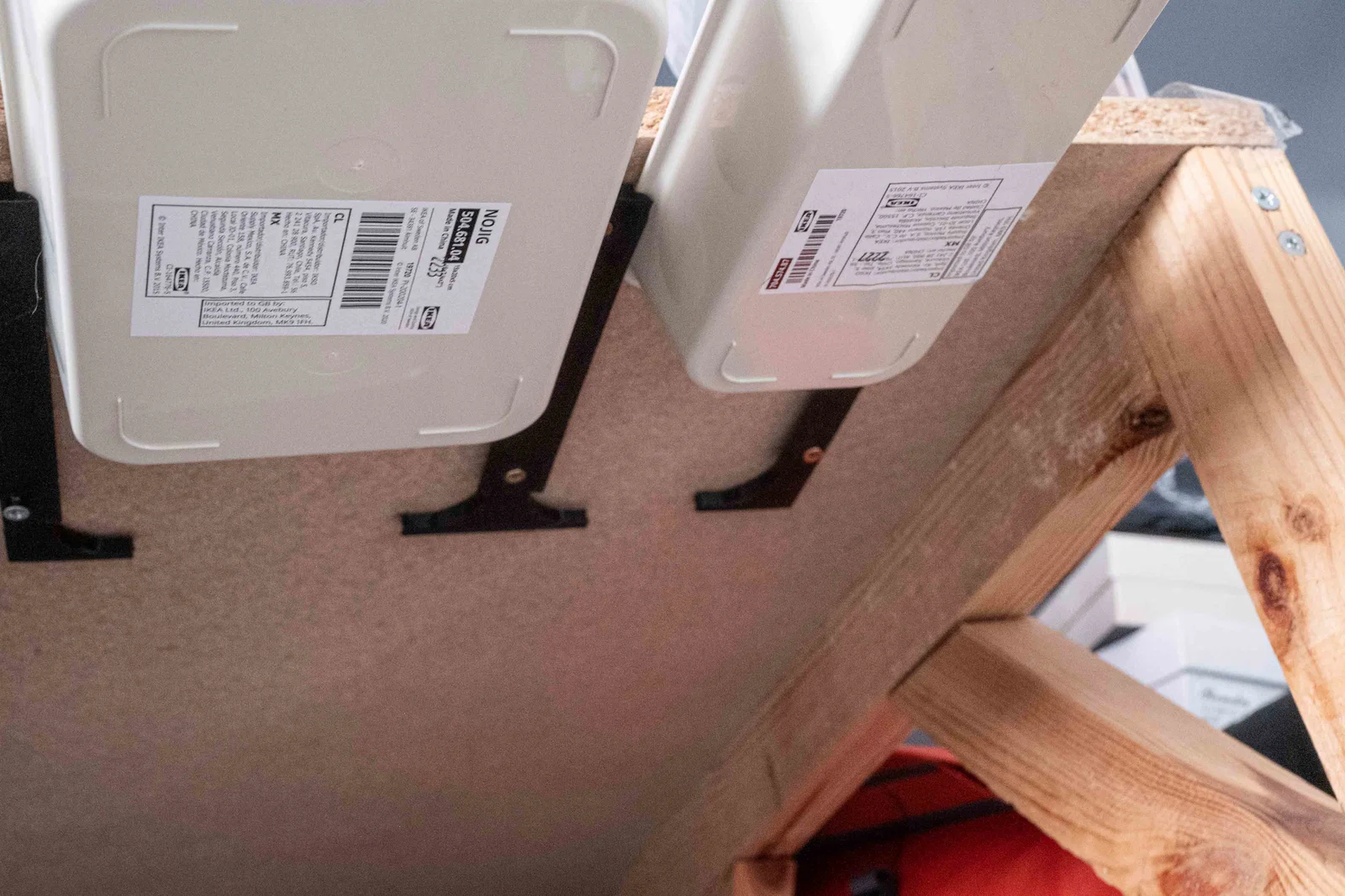

Mình tạo ra hệ thống này dành riêng cho dòng hộp IKEA NOJIG. Bạn có thể gắn nó dưới bất kỳ mặt bàn nào với 2 ốc vít mỗi bên. Có 3 file thiết kế gồm: Phần giữa (Middle), Trái (Left) và Phải (Right). Bạn có thể gắn số lượng ngăn kéo tùy ý bằng cách sử dụng thêm các phần giữa.

Hệ thống này phù hợp với các loại hộp có chiều dài dưới 20 cm. (Mình có thể tùy chỉnh kích thước dài hơn nếu các bạn cần).

Hướng dẫn lắp đặt:

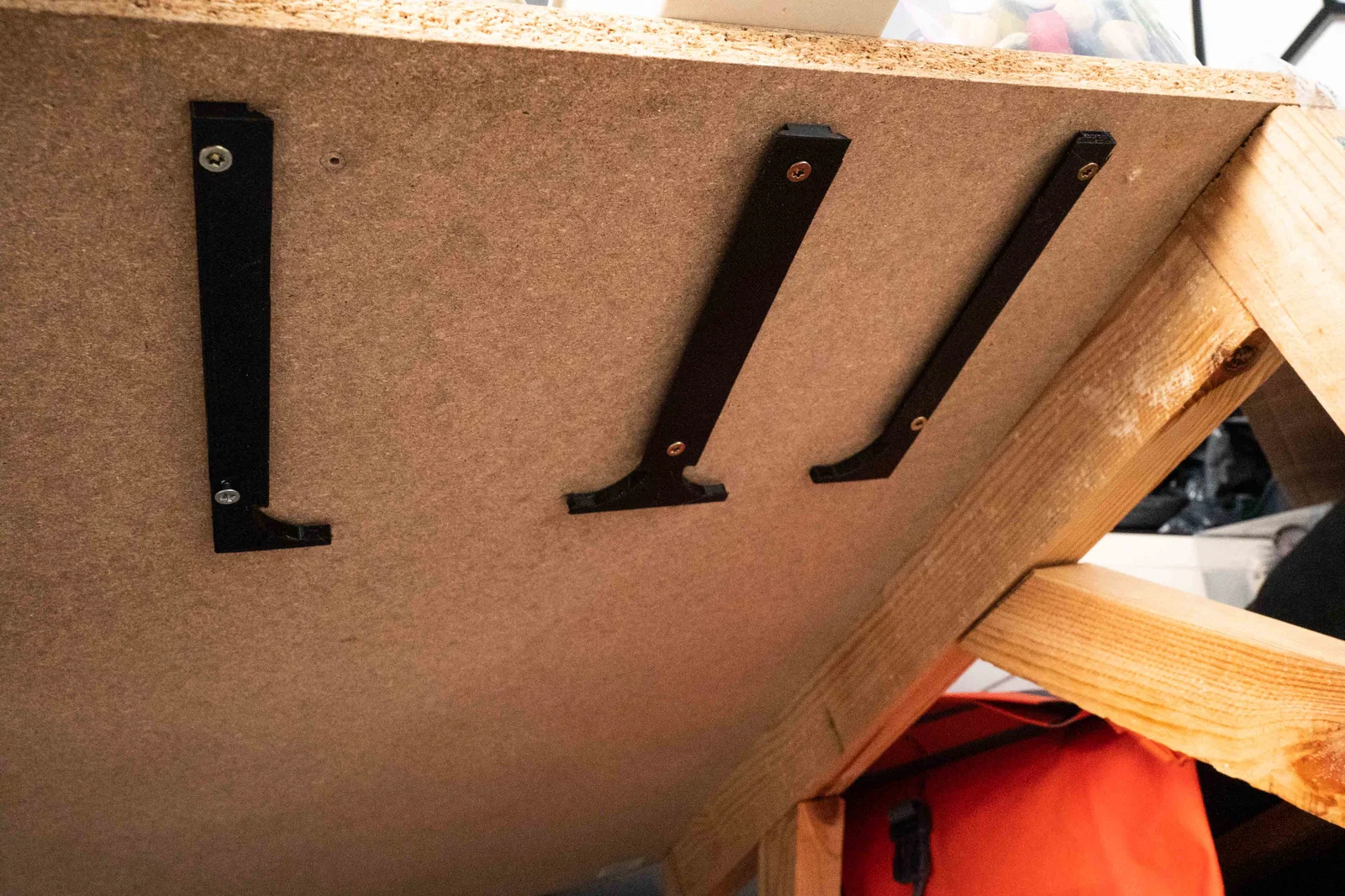

Đối với các ngăn kéo nhỏ: Đặt 2 thanh ray cách nhau 98mm.
Đối với các ngăn kéo lớn hơn: Đặt 2 thanh ray cách nhau 148mm.
Bạn sẽ cần dùng bất kỳ loại ốc vít M3 hoặc M4 nào để cố định thanh trượt vào mặt dưới của bàn.

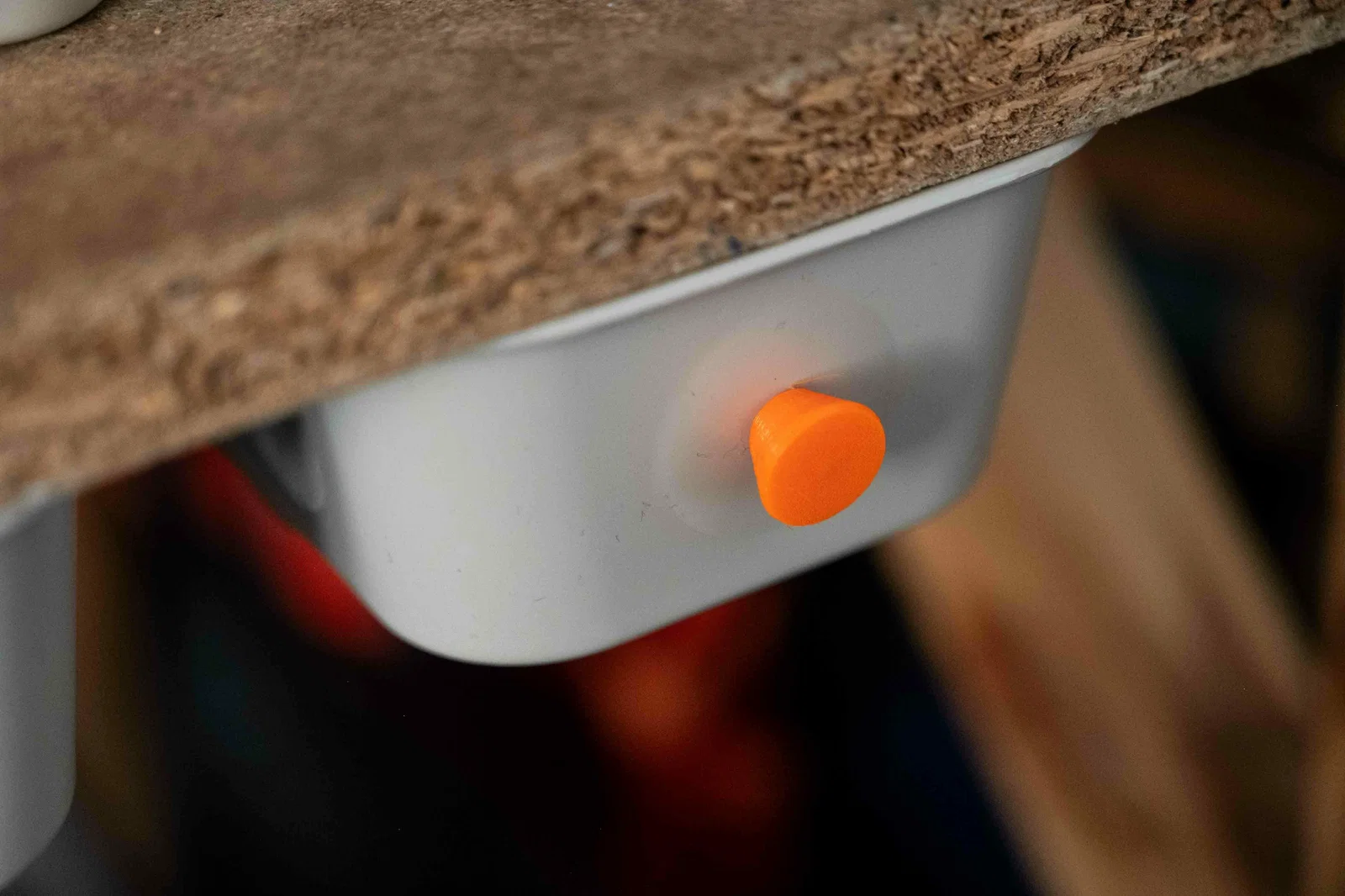

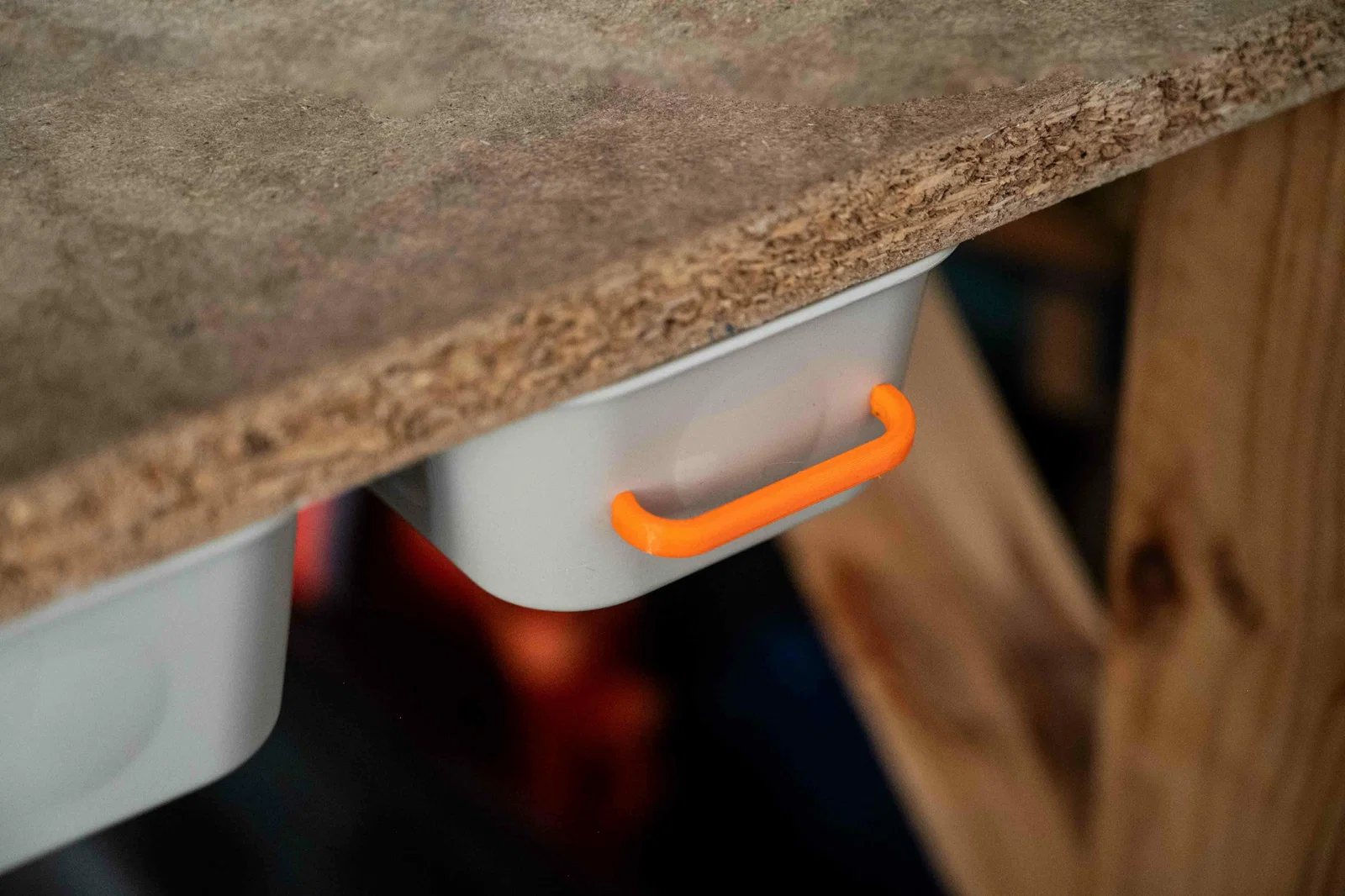

Đối với tay nắm: Dùng 1 hoặc 2 ốc vít nhỏ M2. Bạn nên khoan lỗ trên hộp trước khi lắp tay nắm. Hãy sử dụng mẫu Drill guide cho V1 để hỗ trợ việc khoan.

Thiết lập in 3D

Được in trên máy Anycubic Vyper

CẬP NHẬT:

V4: Thêm ký hiệu chỉ báo ở phía trước thanh trượt.

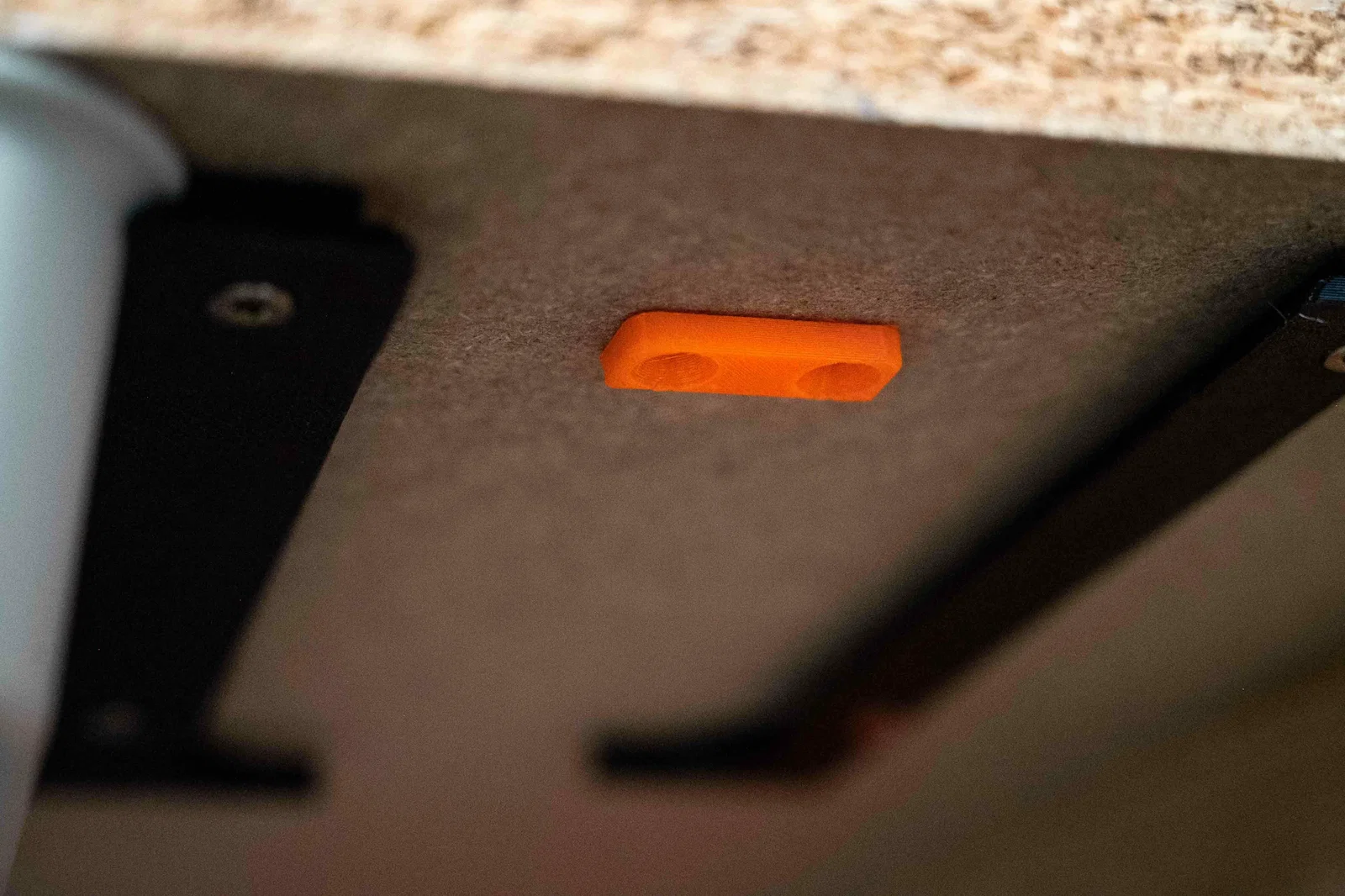

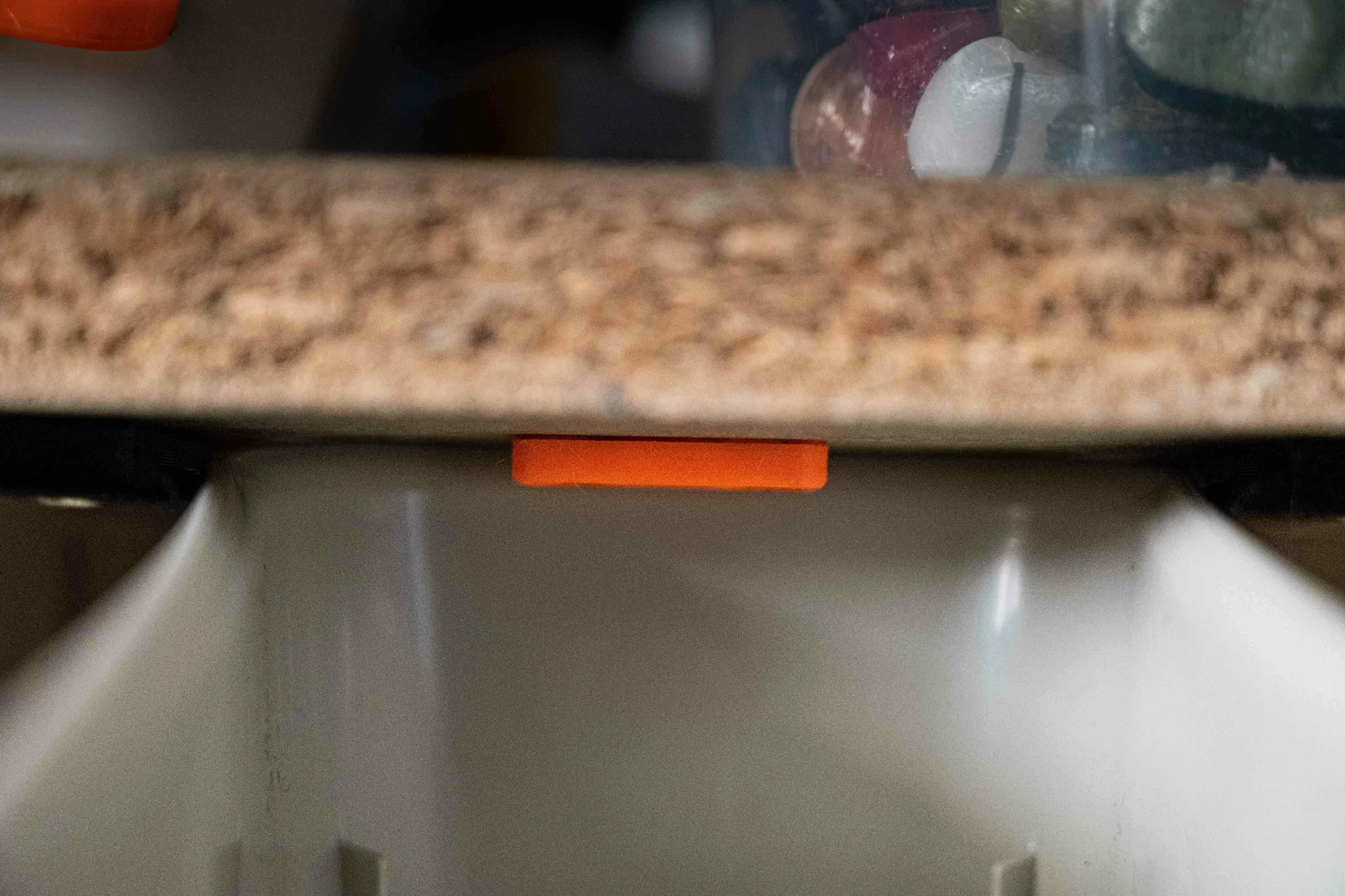

V3: Thêm chốt chặn (endstop) và tay nắm (handles).
V2: Cập nhật hệ thống ngăn kéo để thanh trượt dài hơn.

Ủng hộ công sức của mình - Mời mình một ly cà phê nhé ☕

Nếu bạn muốn in và thương mại hóa mô hình này, vui lòng liên hệ với mình trước khi thực hiện.
