WordClock 16x8 LED matrix (2023-V1) - Đồng hồ LED thông minh

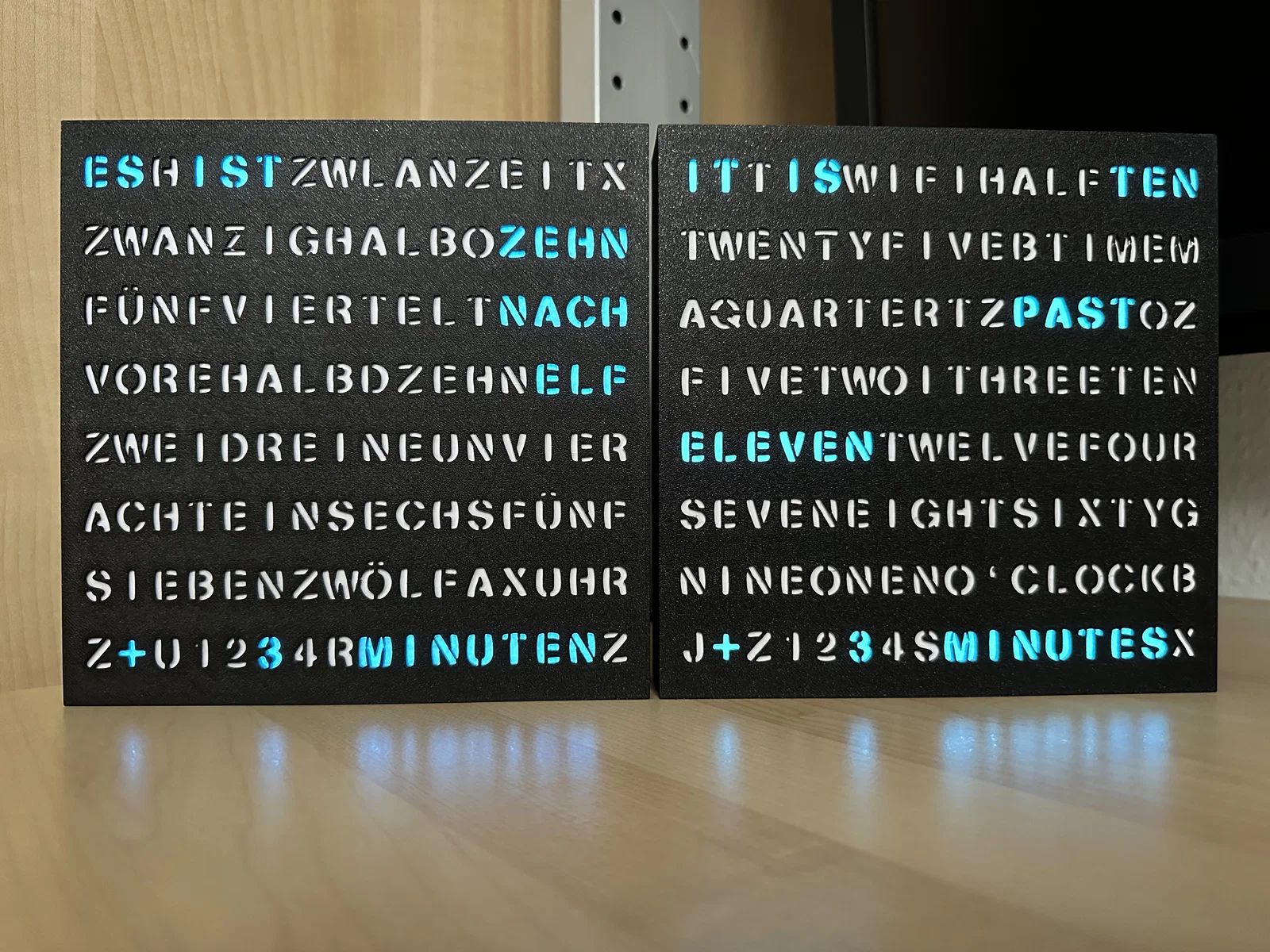

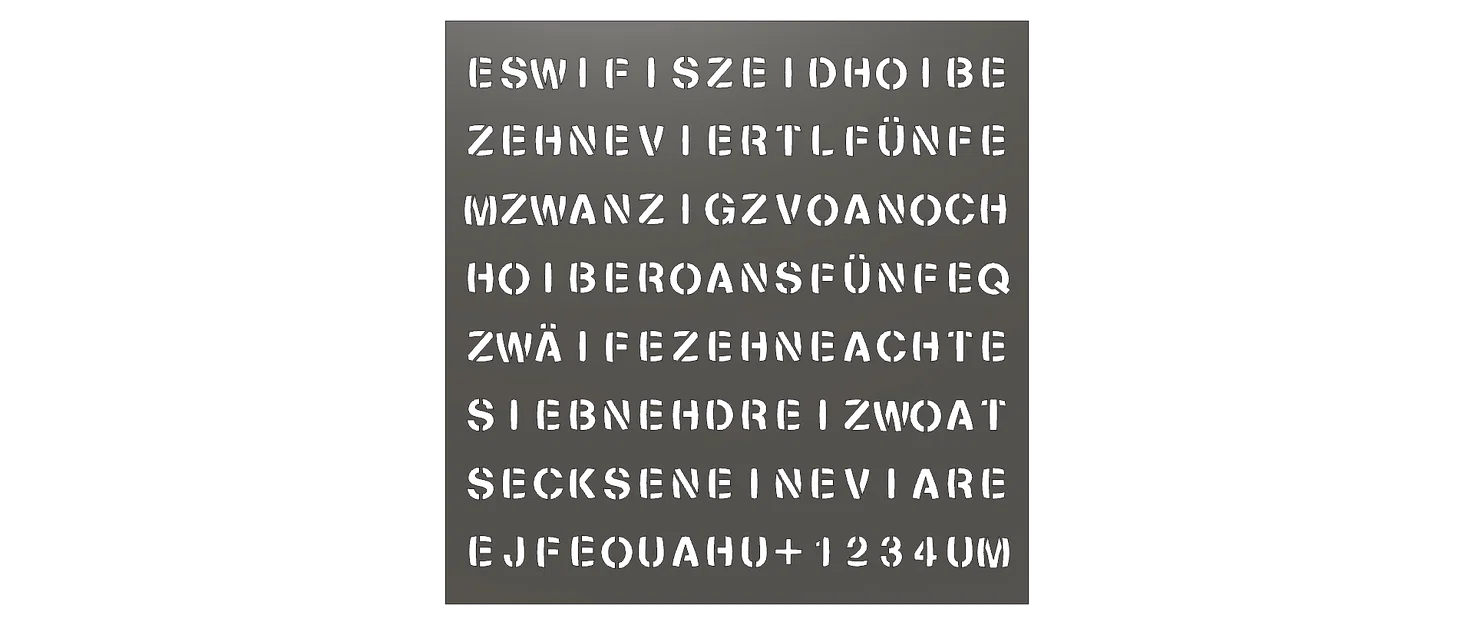

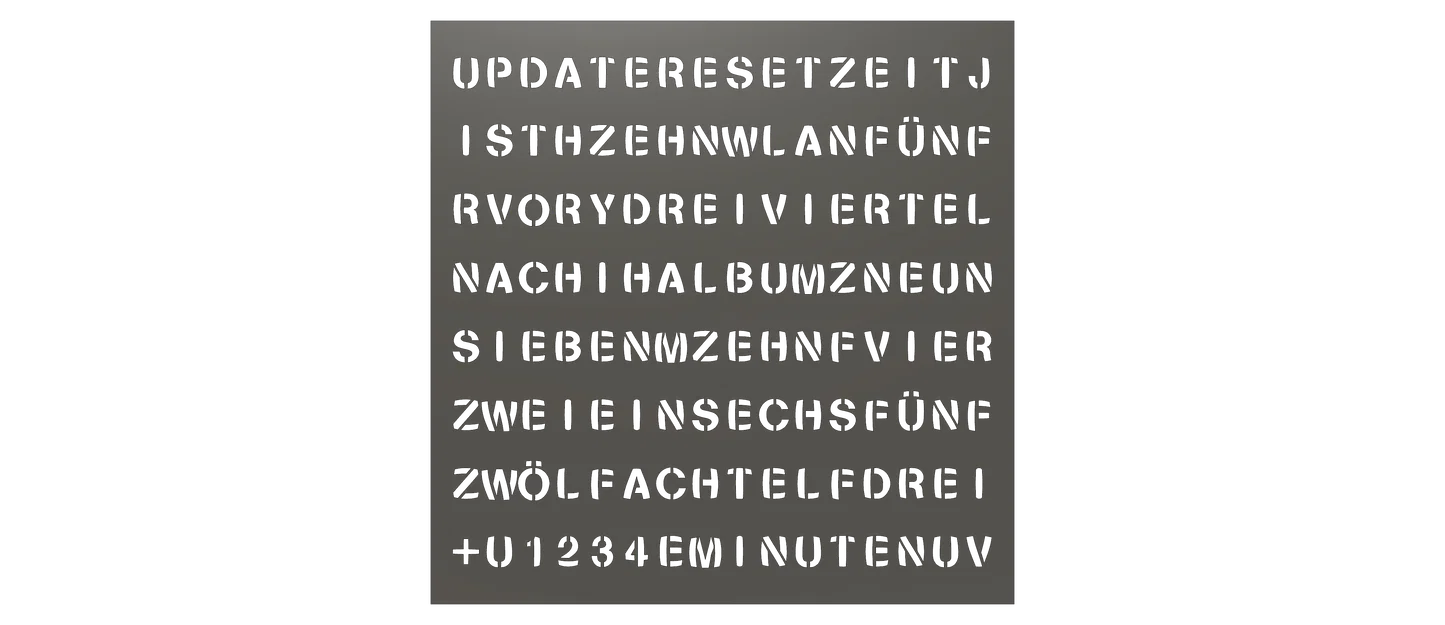

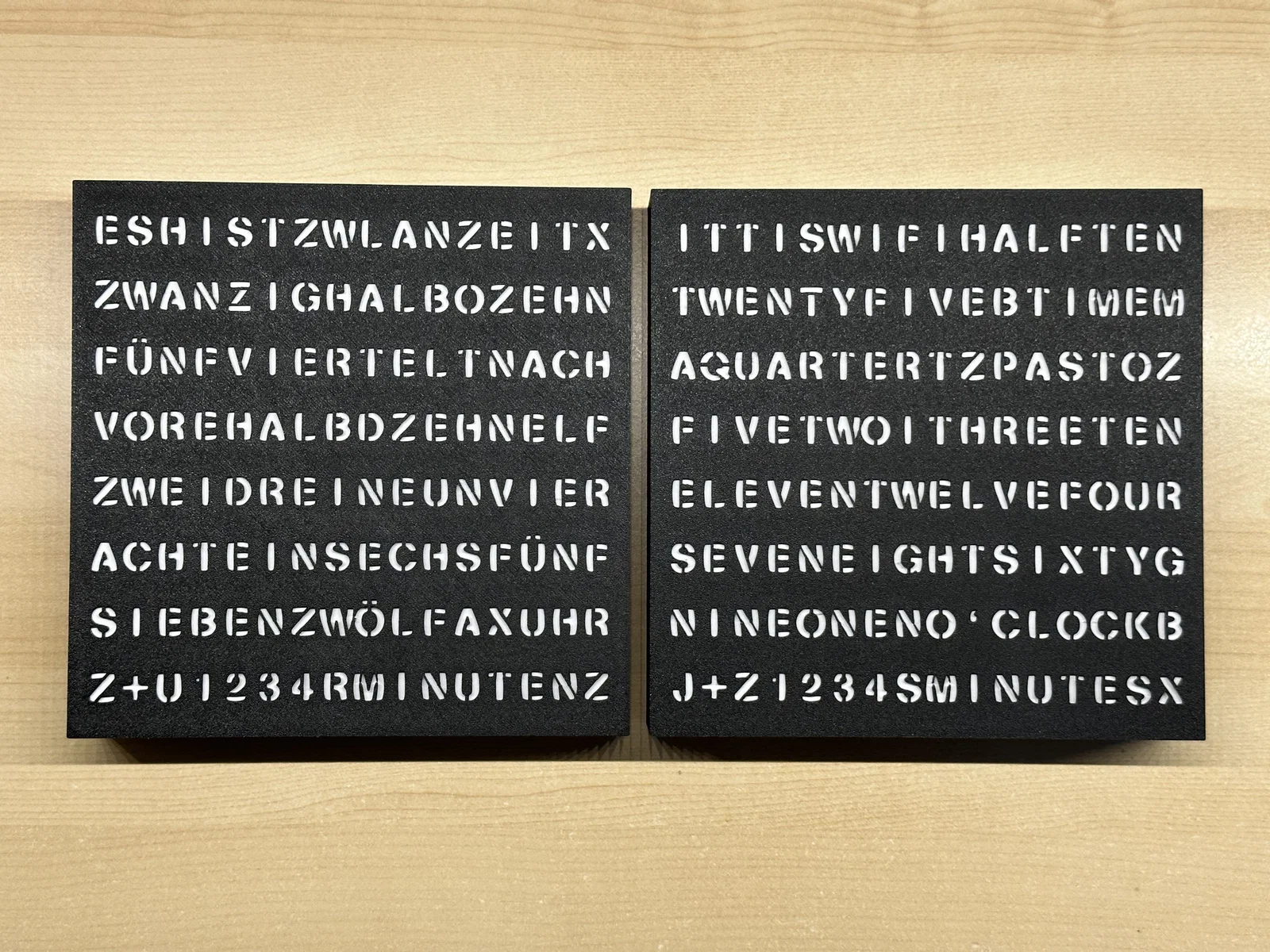

WordClock sử dụng ma trận LED 16x16 và font chữ stencil (dạng khuôn cắt).

Việc in và lắp ráp cực kỳ dễ dàng, chỉ mất khoảng 14,5 giờ. Bạn chỉ cần hàn đúng 3 dây.

Có sẵn video hướng dẫn để giúp bạn cài đặt phần mềm.

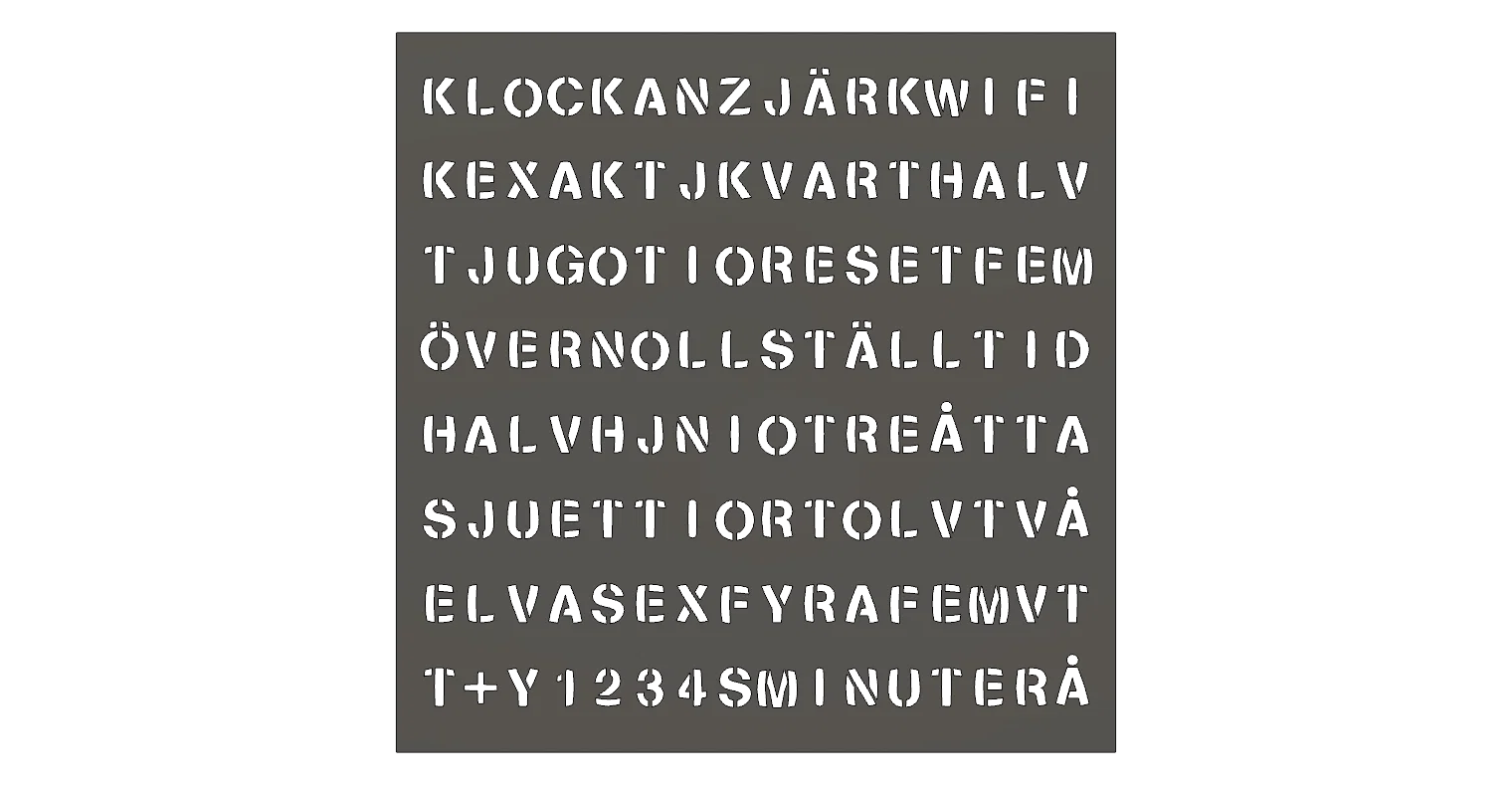

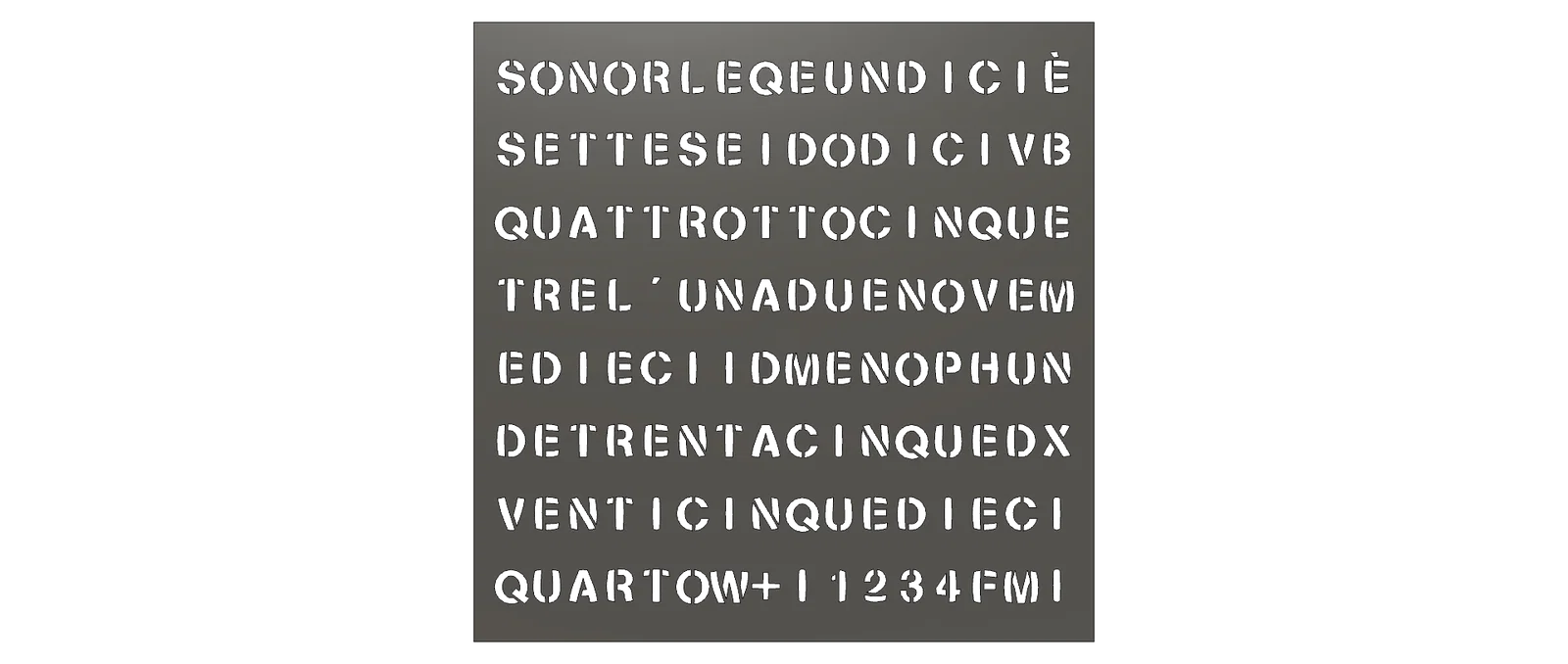

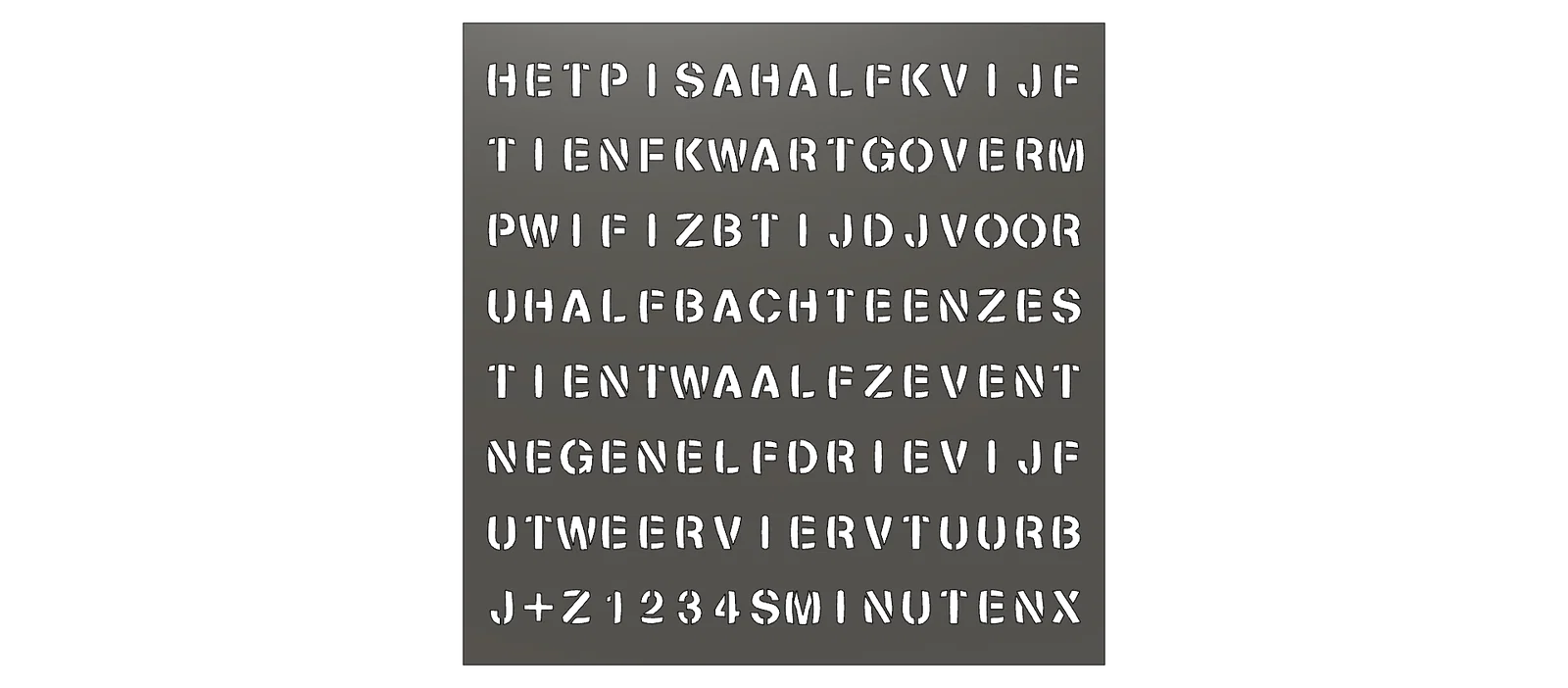

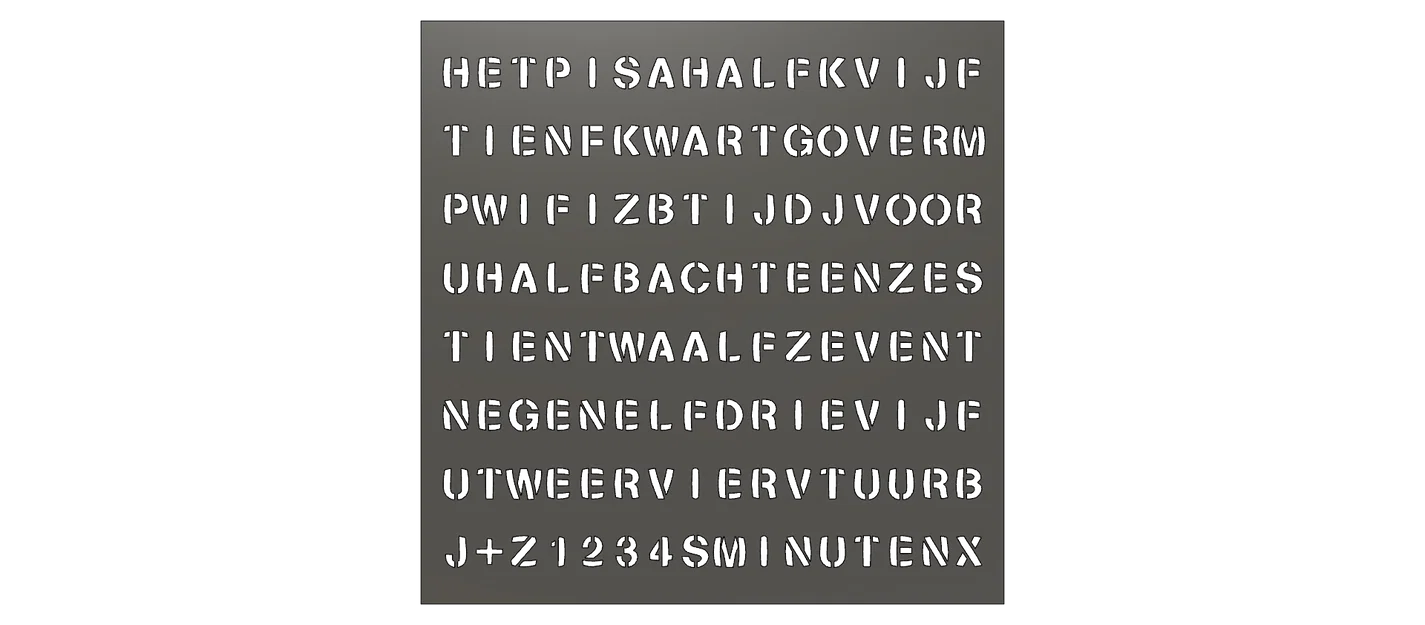

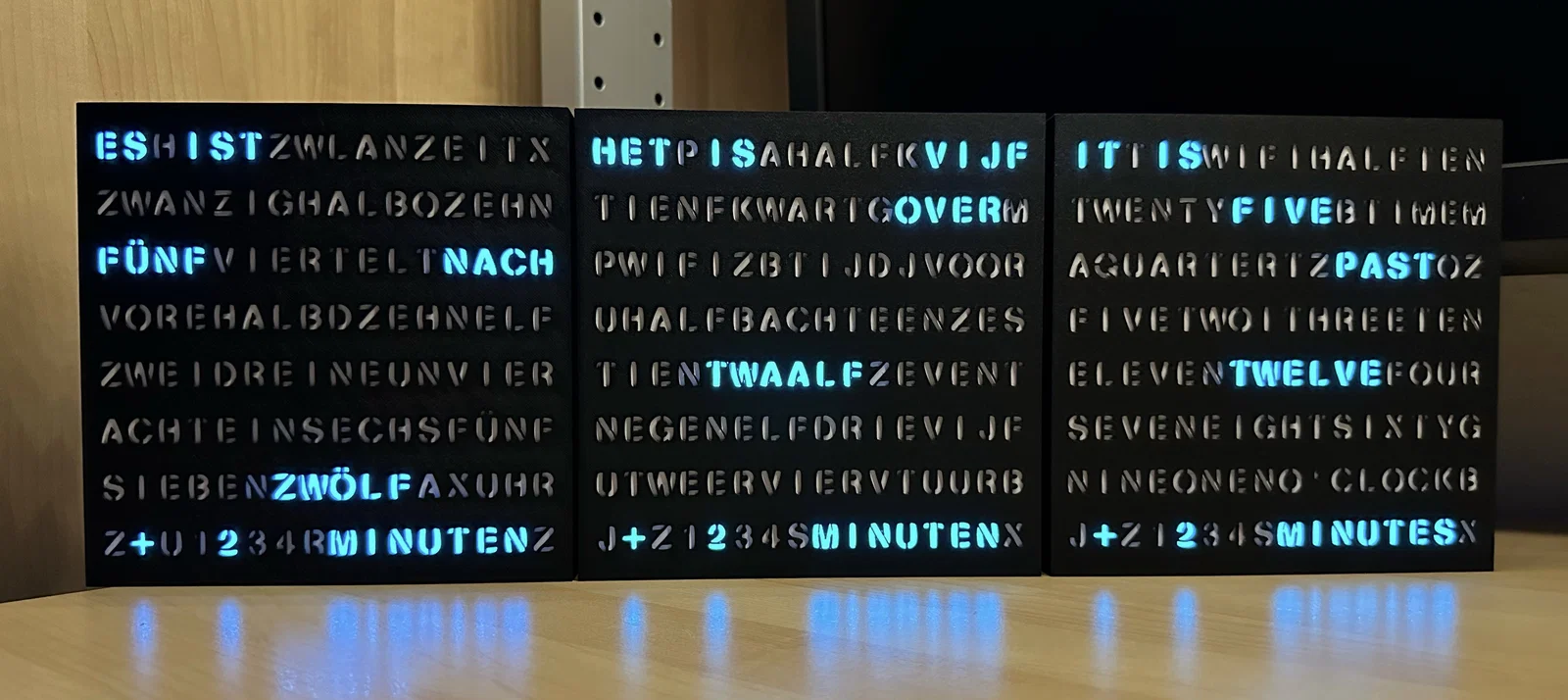

Các ngôn ngữ hiện có:

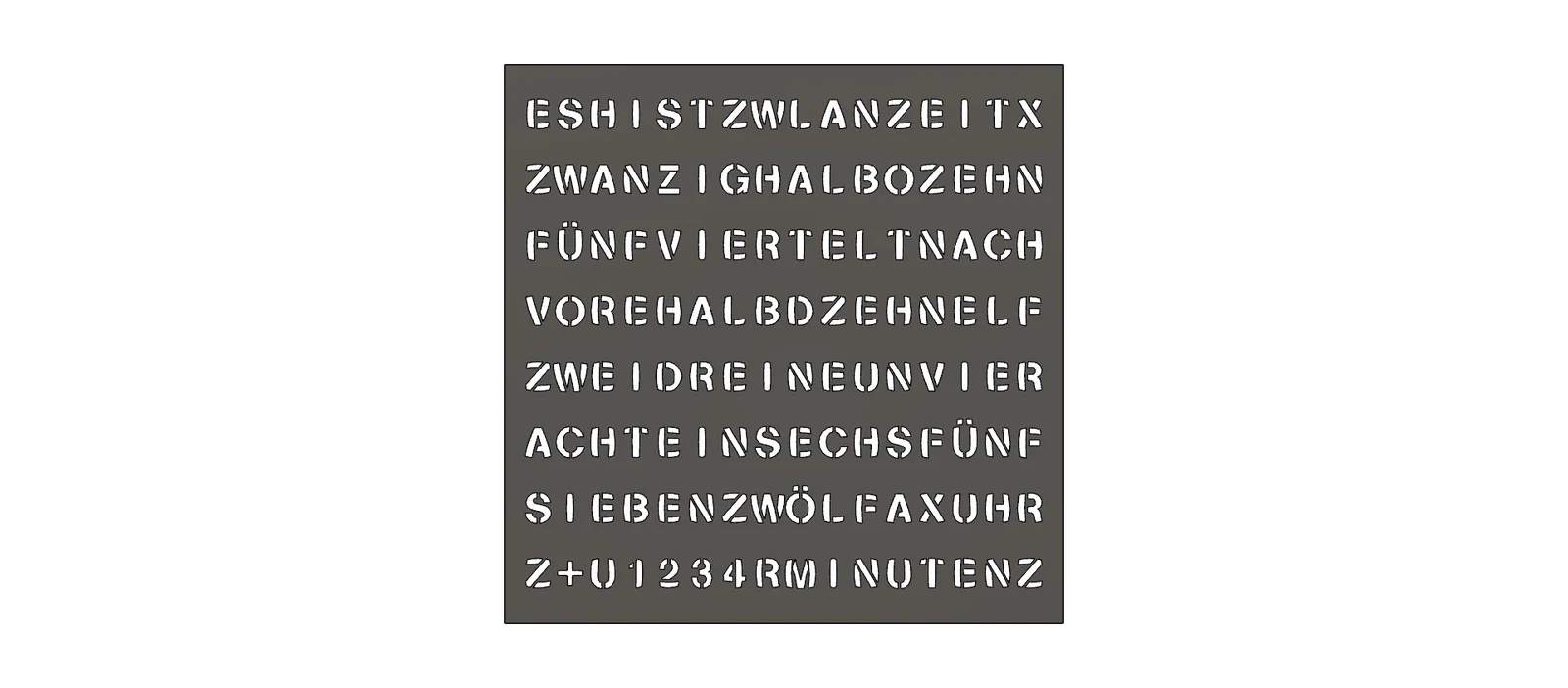

• Tiếng Đức

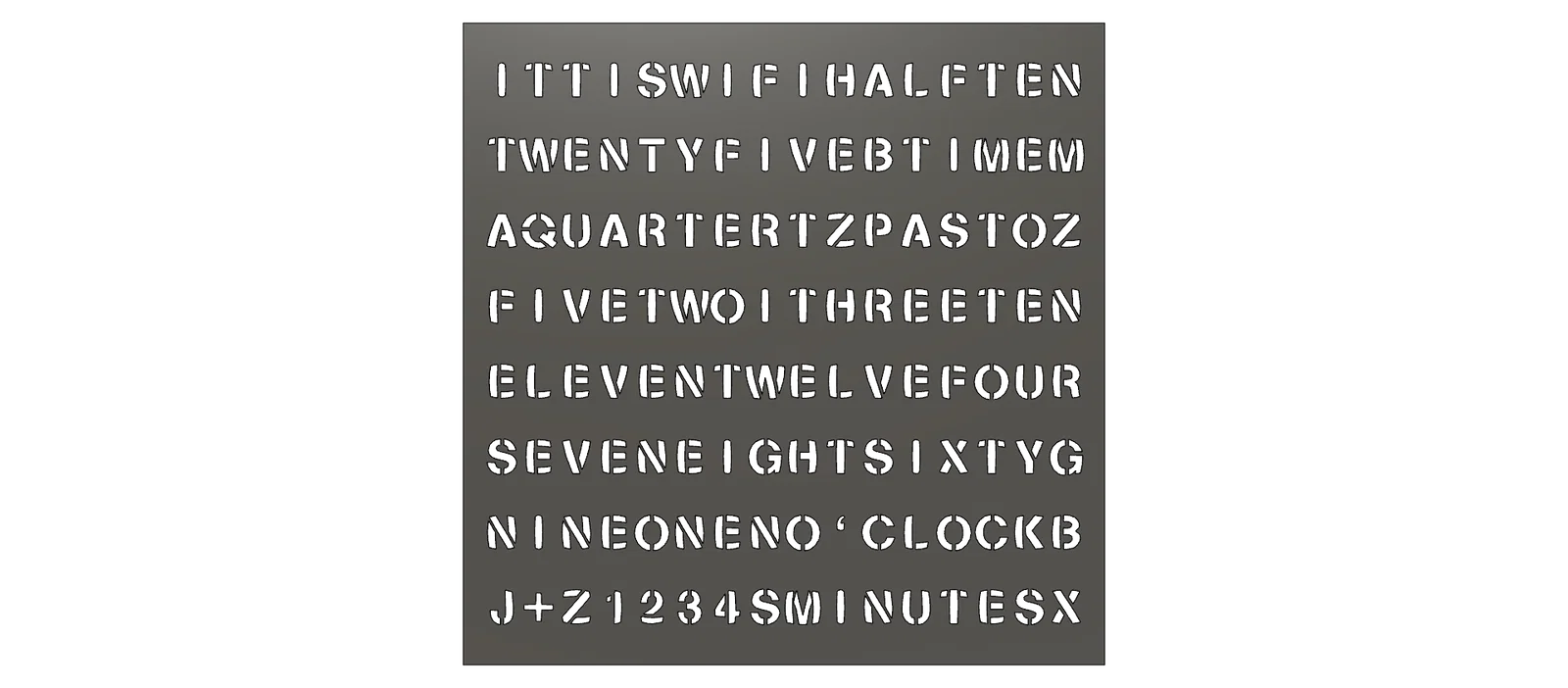

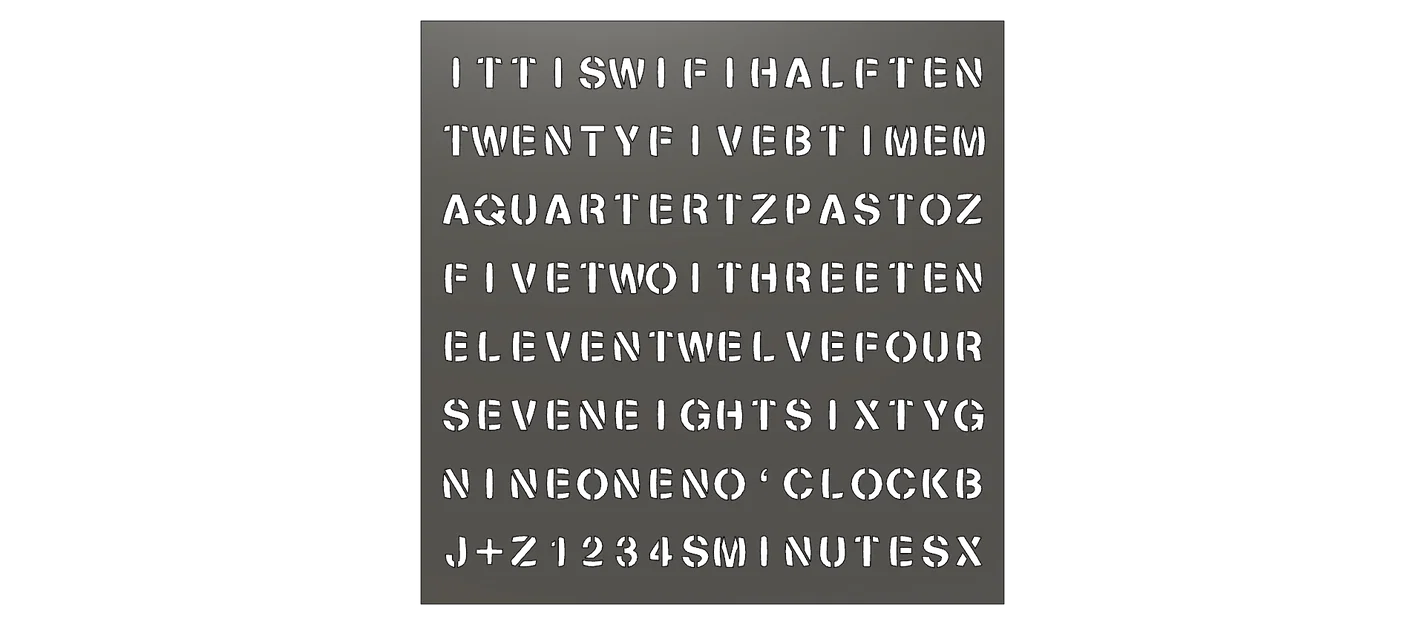

• Tiếng Anh
• Tiếng Hà Lan

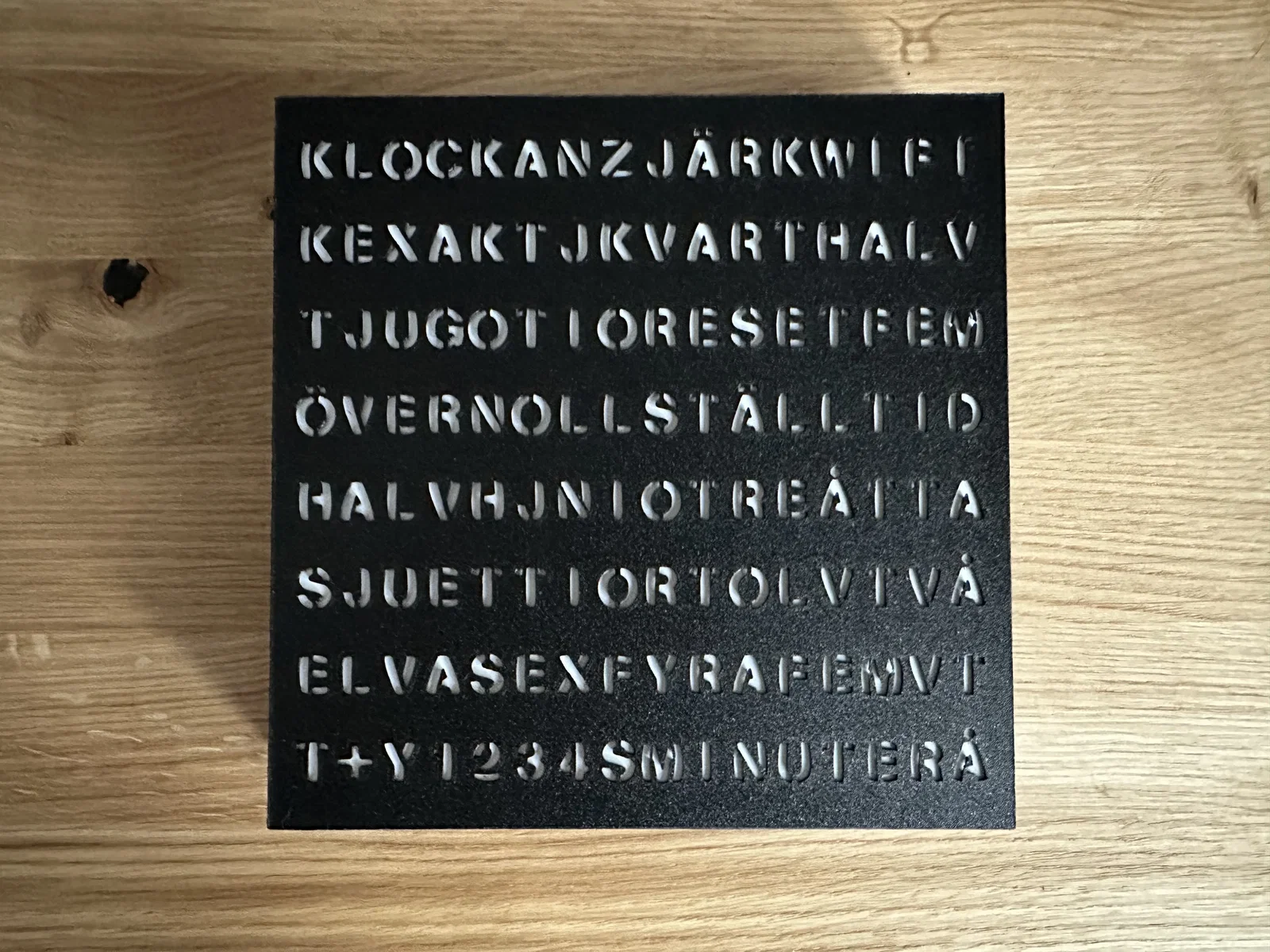

• Tiếng Thụy Điển

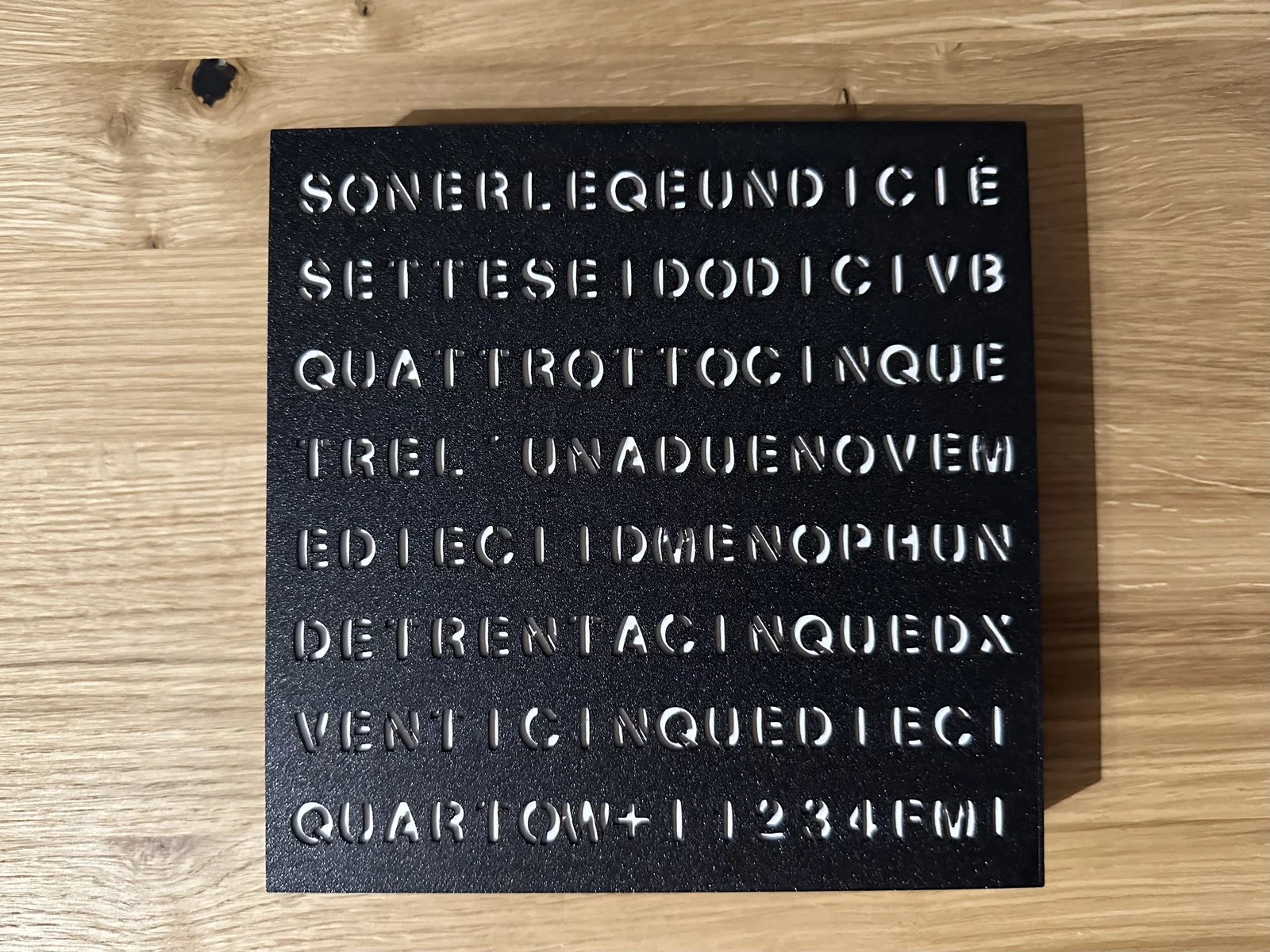

• Tiếng Ý

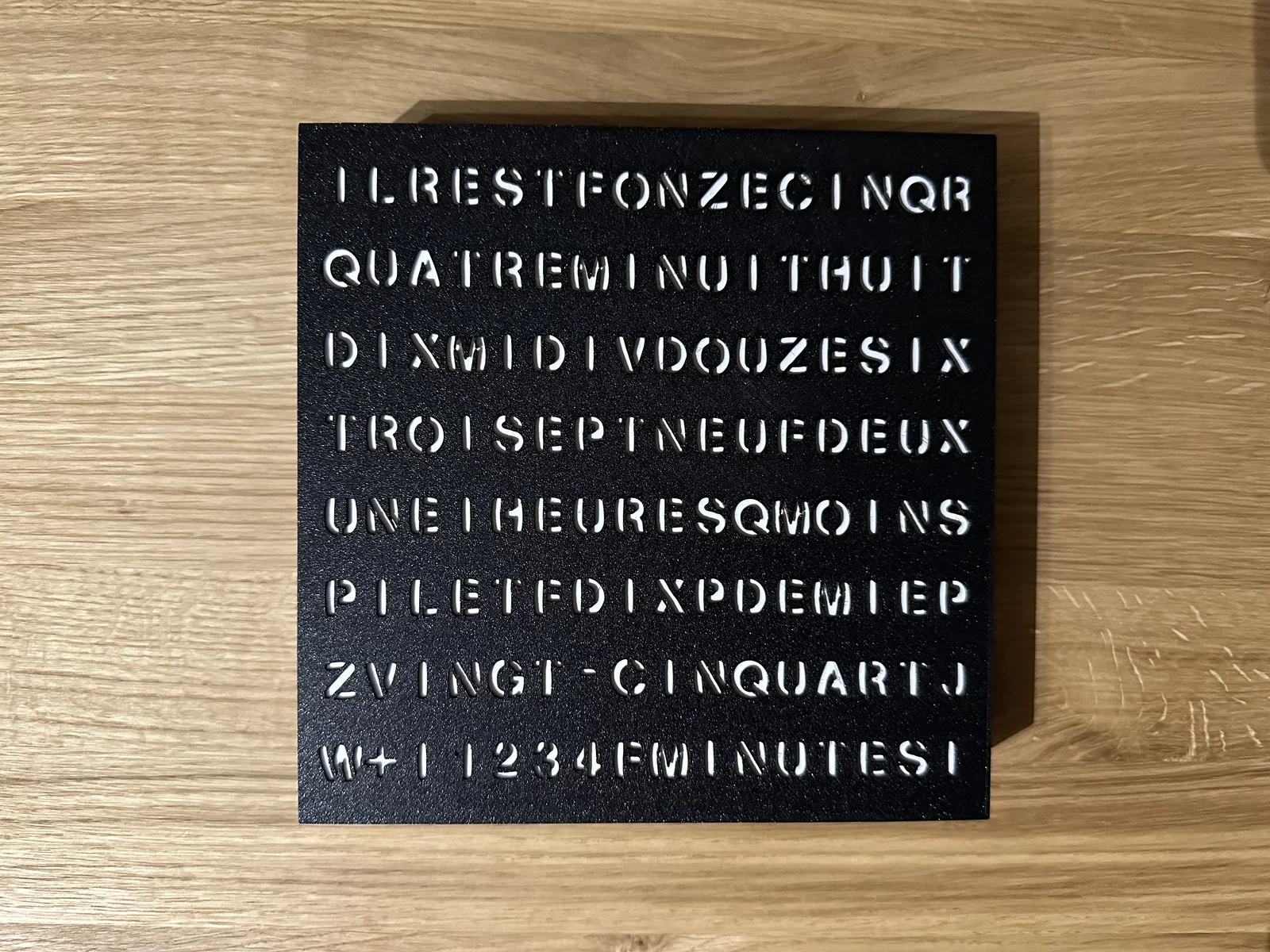

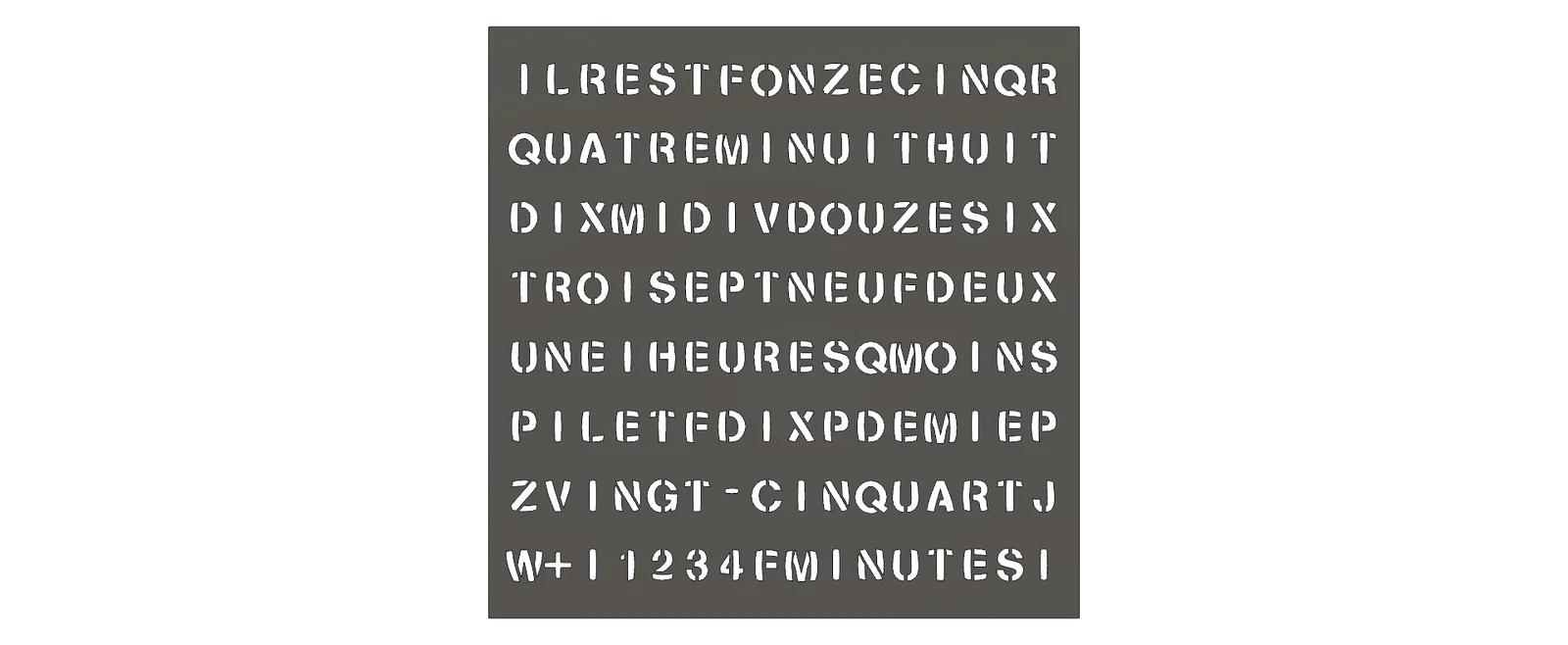

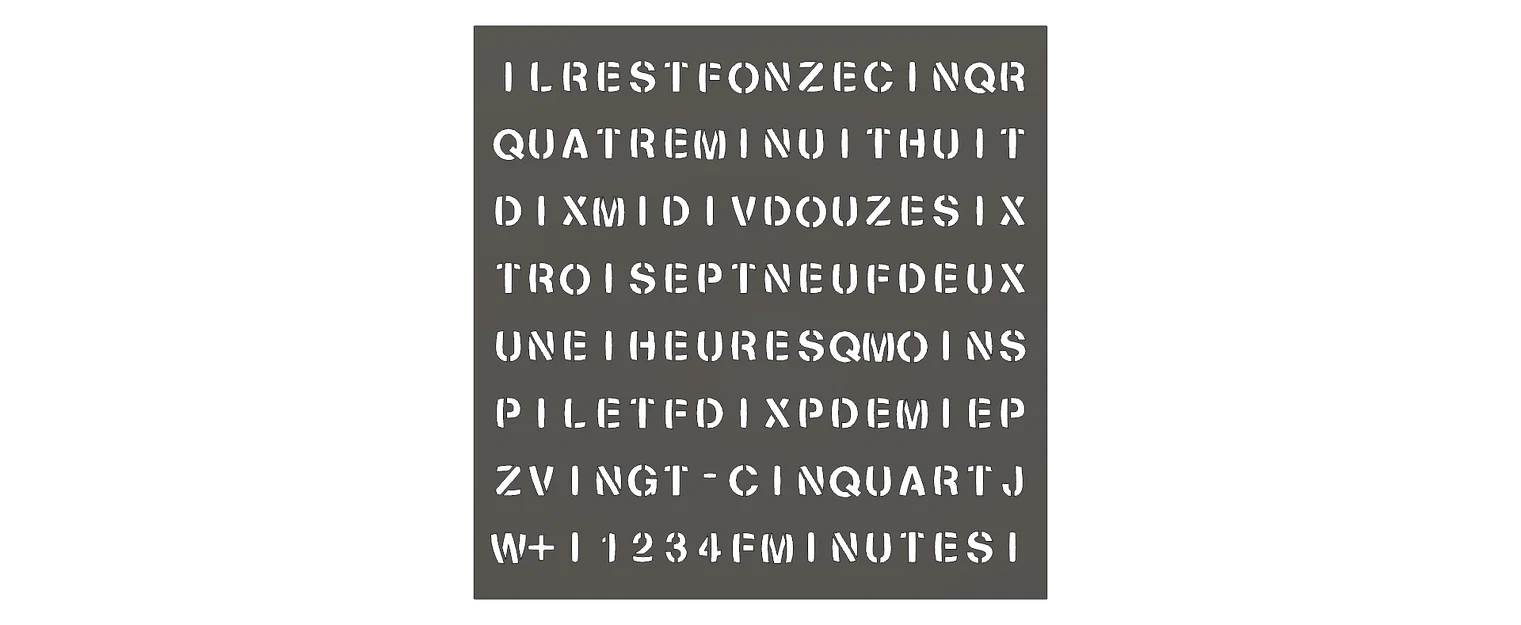

• Tiếng Pháp

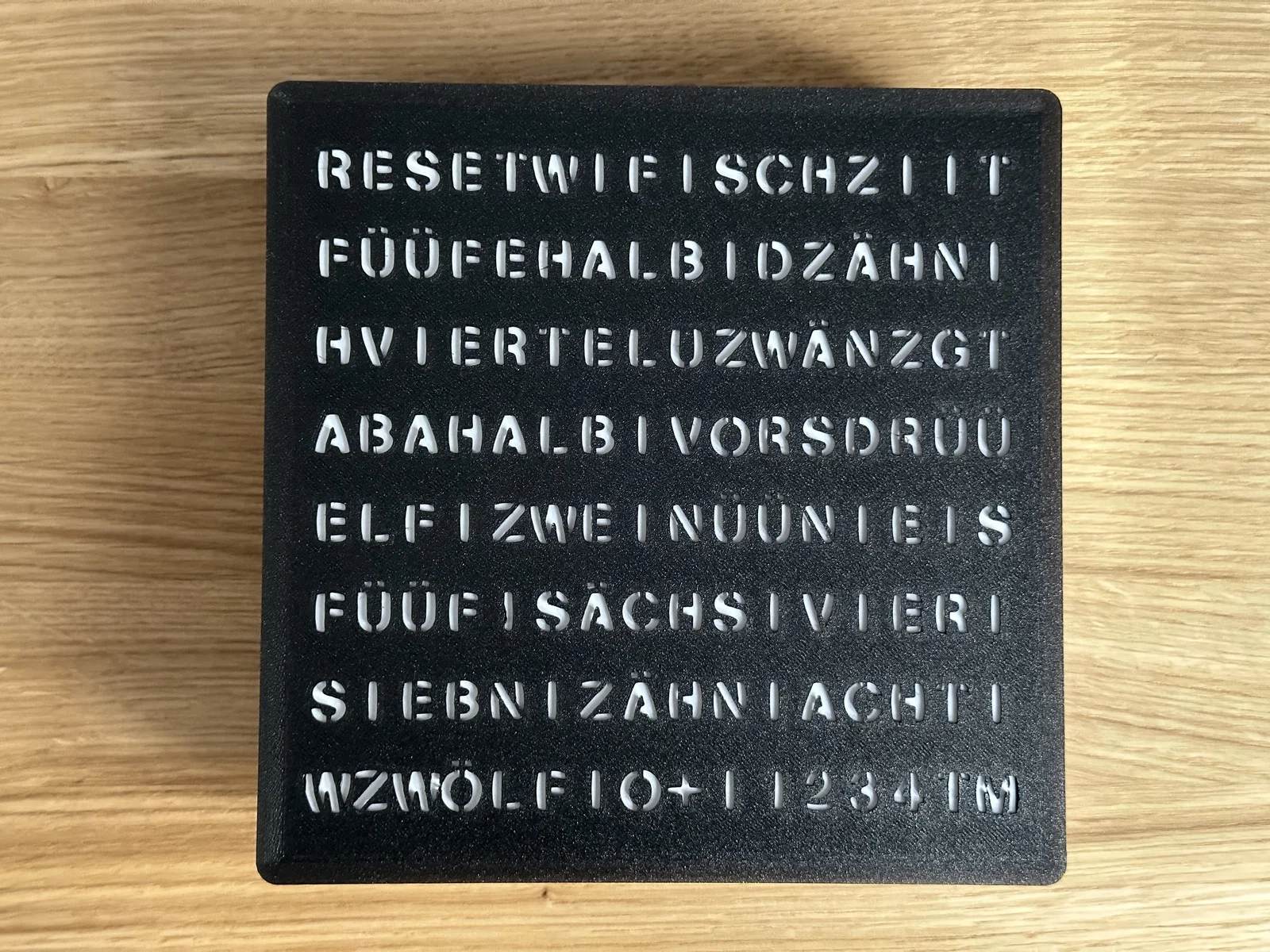

• Tiếng Đức Thụy Sĩ
• Tiếng Swabian
• Tiếng Bavarian
• Tiếng Luxembourg
• Tiếng Đức vùng Đông Đức

Lưu ý: Các ngôn ngữ mới sắp tới có thể chỉ được thêm vào phiên bản 2024. Nhấp vào đây để biết chi tiết.

Đây là phiên bản 2023 đầu tiên của tôi dựa trên mẫu WordClock cũ, đã loại bỏ các từ phụ không cần thiết. Dự án hiện sử dụng ma trận 16x16 thay vì 10 dải LED như trước đây. Điều này giảm thời gian in từ 22,25 giờ xuống còn 14,5 giờ và công đoạn hậu kỳ giảm từ 4-5 giờ xuống còn khoảng 15-30 phút… Tôi cũng đã viết lại phần lớn mã nguồn để tối ưu hơn, tích hợp giao diện web hoàn toàn mới và phương thức lưu cấu hình mới giúp loại bỏ nút "Save". Mã nguồn sẽ được cập nhật liên tục… Hy vọng các bạn thích phiên bản mới này!

Các ghi chú:

• Xem các ghi chú cũ ở cuối trang.
• 10.11.2024: Đã thêm tập lệnh mới để nạp (flash) ESP32 mà không cần dùng Arduino IDE.
• 25.12.2024: Bản cập nhật phần mềm V4.0.0 đã sẵn sàng với nhiều tính năng mới:
  • Cập nhật phần mềm trực tiếp không cần máy tính hay Arduino IDE (như đã giới thiệu trên WordCalendar 2024). Xem video này để biết chi tiết.
  • Khởi động nhanh hơn khi reboot.
  • Thêm chế độ kiểm tra (test mode) trong mục Maintenance để kiểm tra nhanh các văn bản hiển thị.
  • Nhiều cải tiến nhỏ cho giao diện web.
  • Để cập nhật từ các bản cũ, bạn cần sử dụng ESP32 flash script một lần duy nhất. Nếu bạn mới cài đặt WordClock, script này đã bao gồm phiên bản mới nhất. =)
• 05.01.2025: Đã có thêm phiên bản script dành cho macOS. Cảm ơn John (Rave Props) đã hỗ trợ tạo phiên bản này cho người dùng Apple!

Hy vọng các bạn hài lòng với bản cập nhật này. Đây là thành quả của cả một quá trình làm việc miệt mài để cải tiến mã nguồn trong tương lai! =)

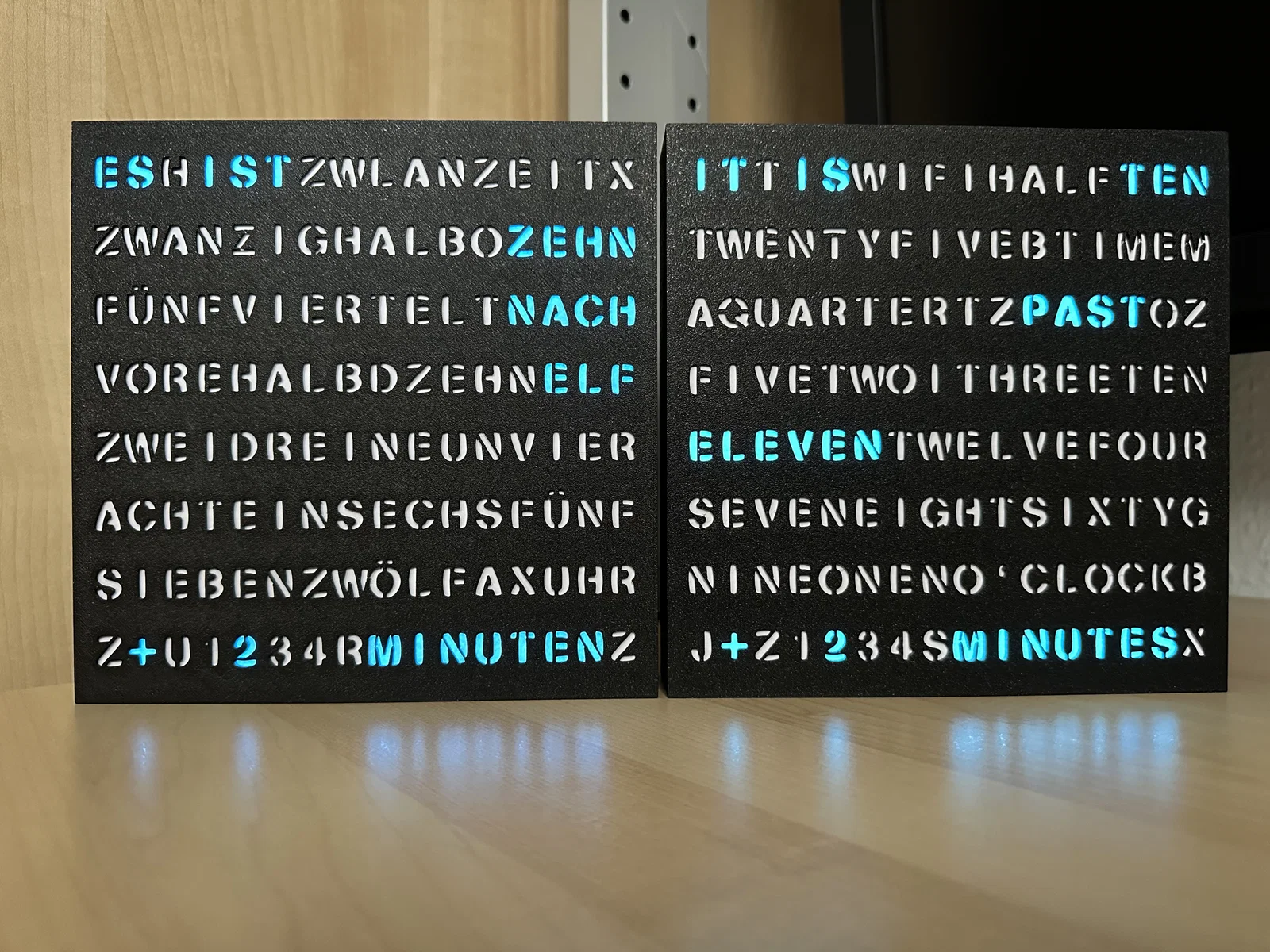

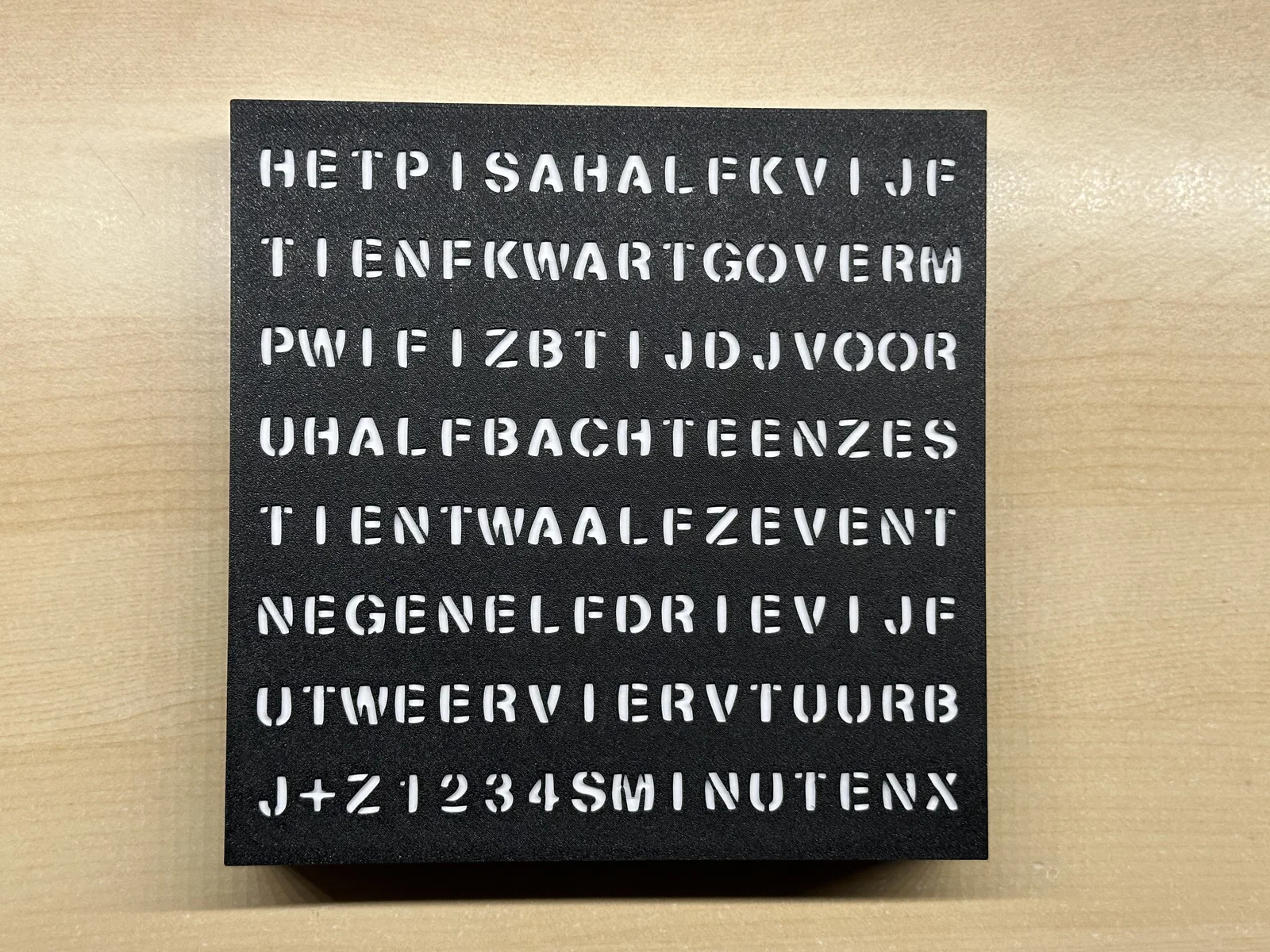

Hình ảnh minh họa:

Video: Âm nhạc: Sử dụng nhạc miễn phí từ Apple iMovie.

Chức năng:

• Kích thước nhỏ gọn, vừa vặn với MK3S+ hoặc bất kỳ máy in 200x200mm nào. Kích thước 175.5x175.5mm.
• Các tùy chọn ngôn ngữ trên đều dùng chung mã nguồn.

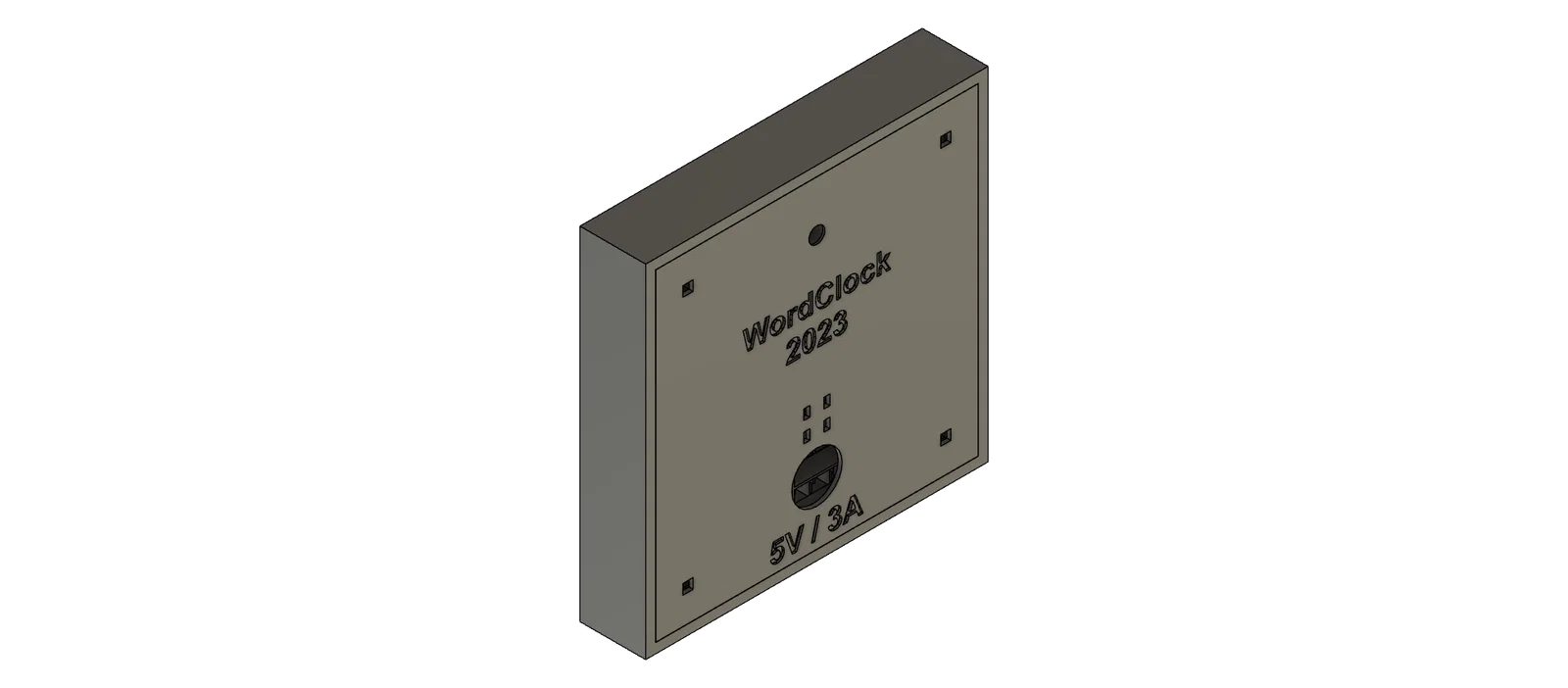

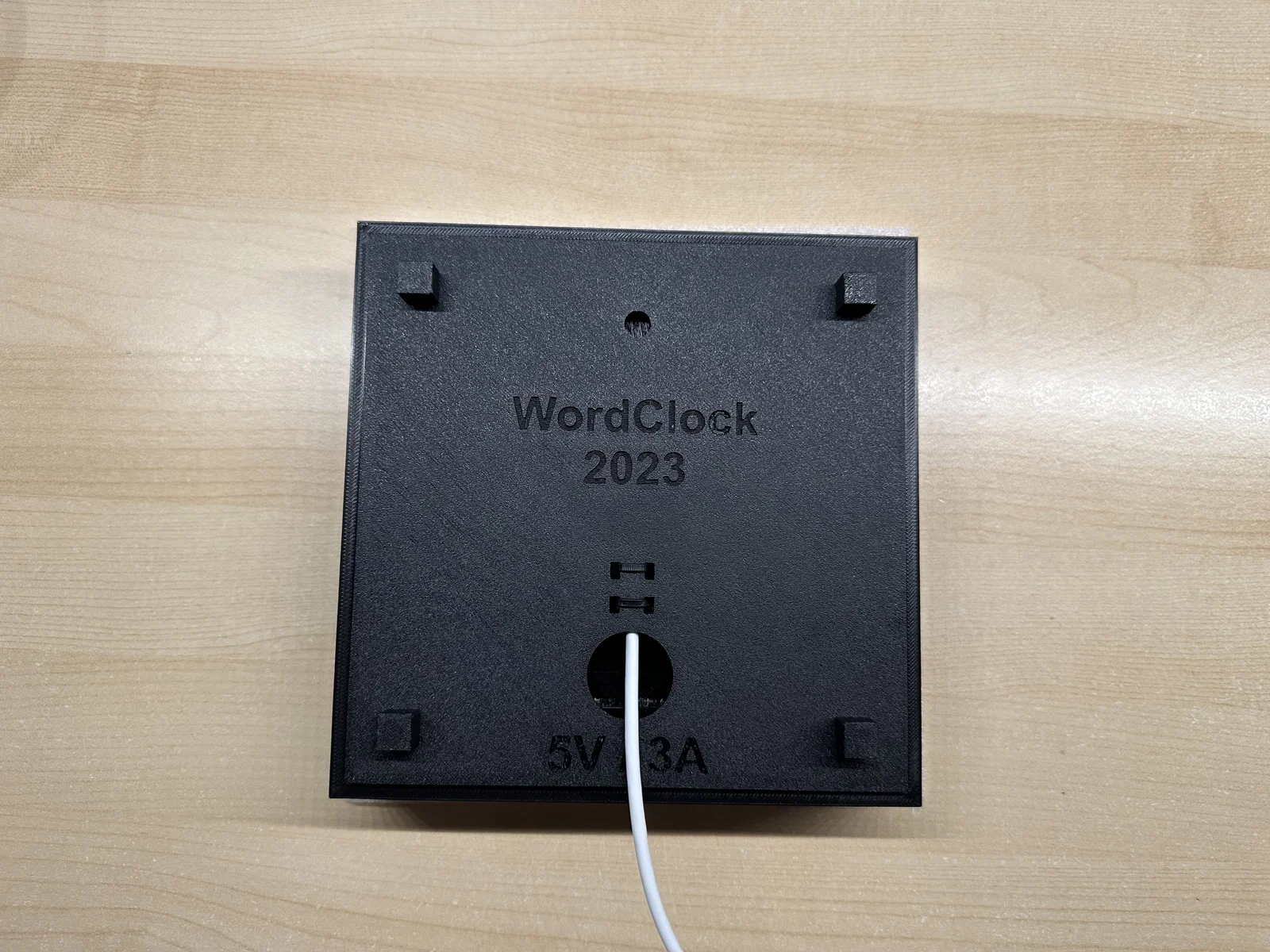

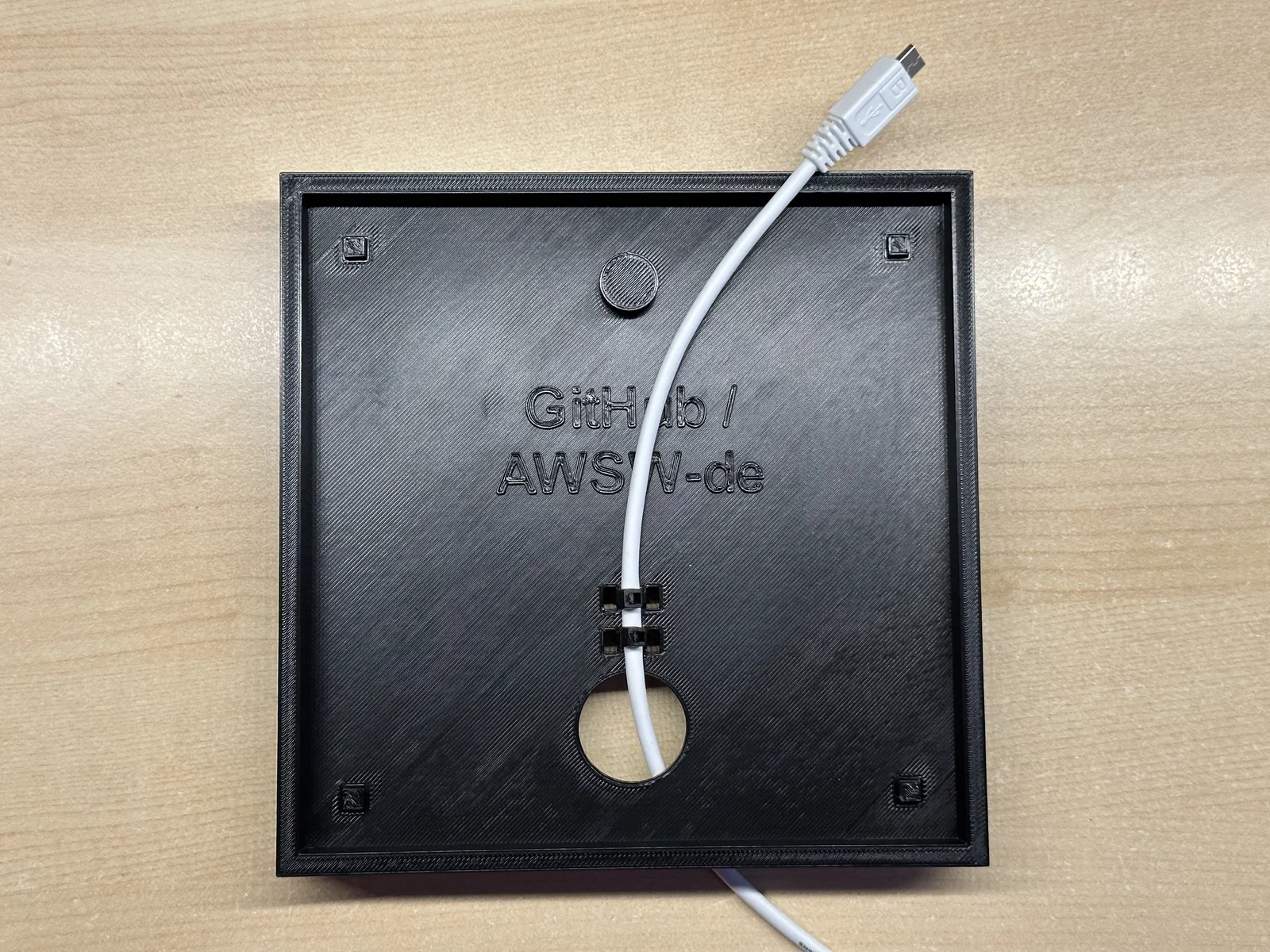

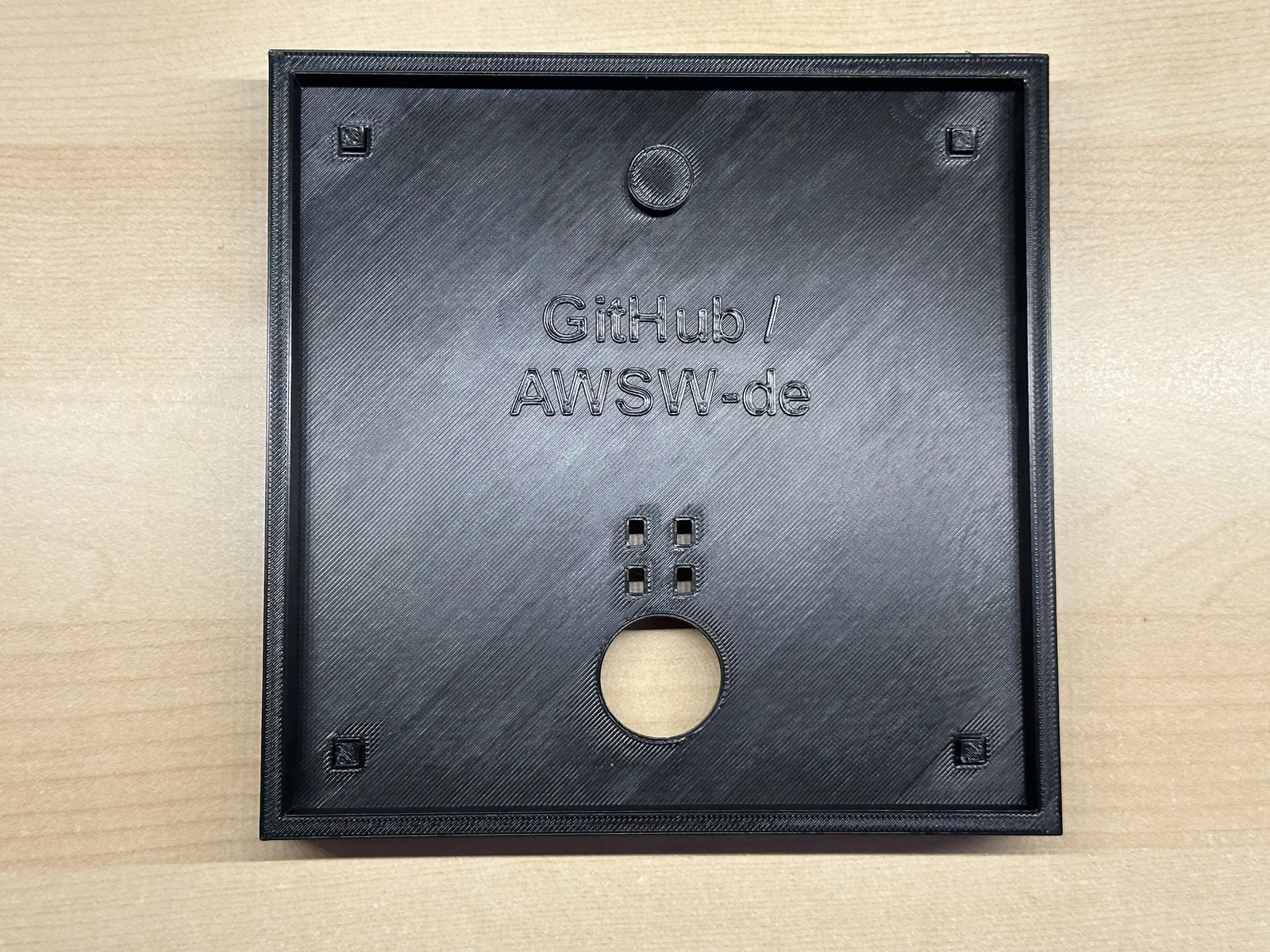

• Vỏ máy có thể để bàn hoặc treo tường. 4 chân đế tạo khoảng hở giúp thoát cáp nguồn và thông gió.

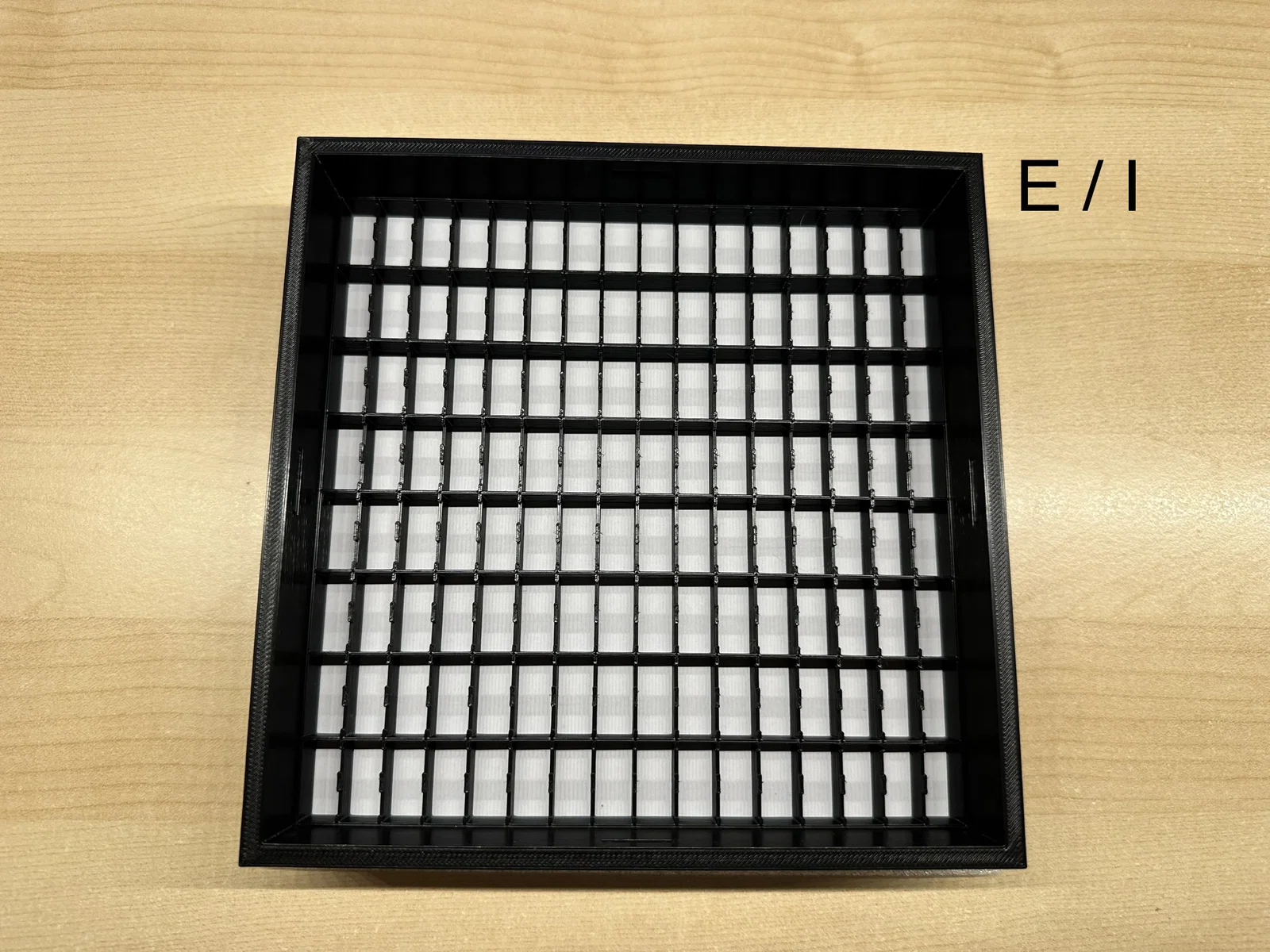

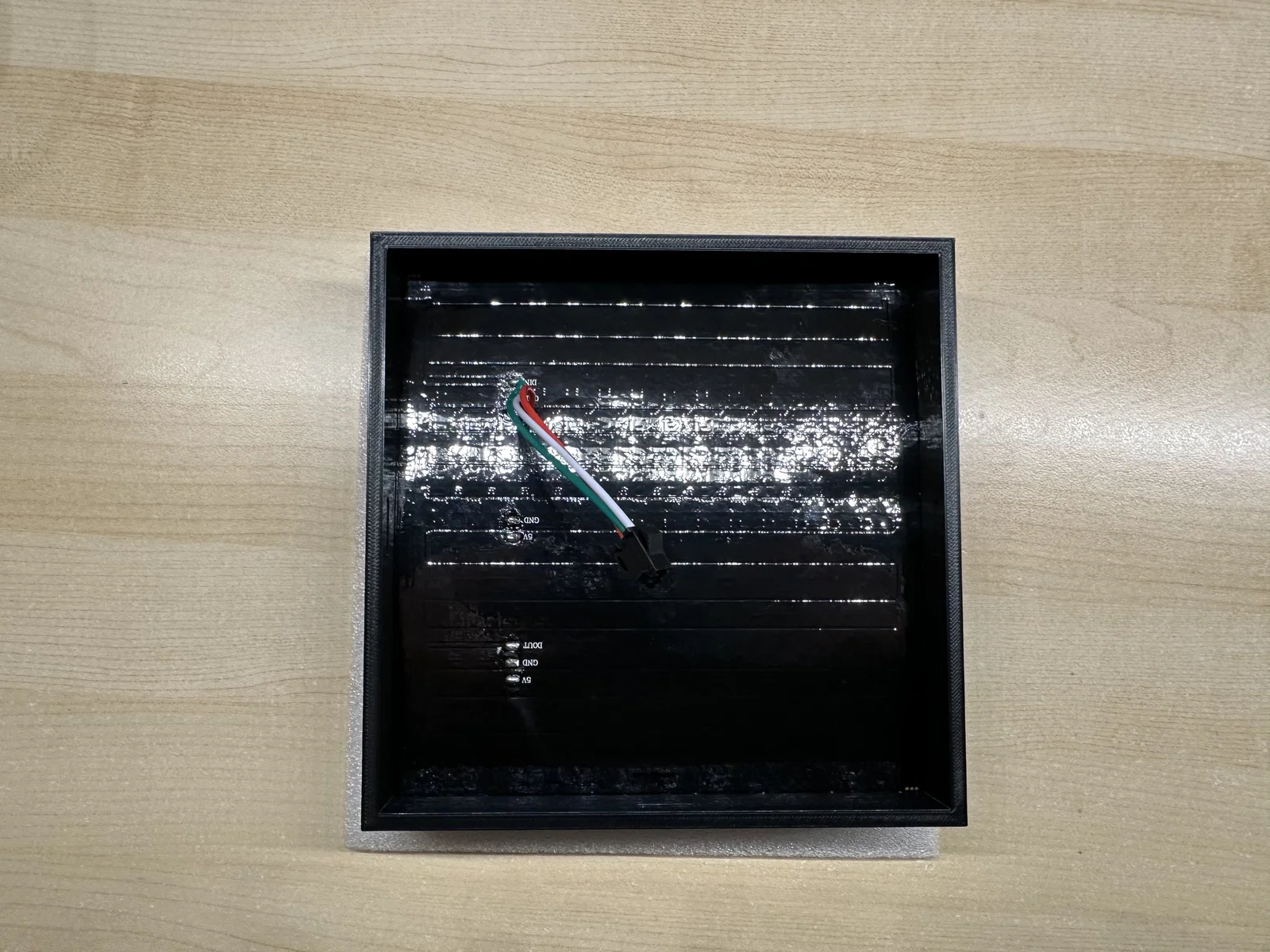

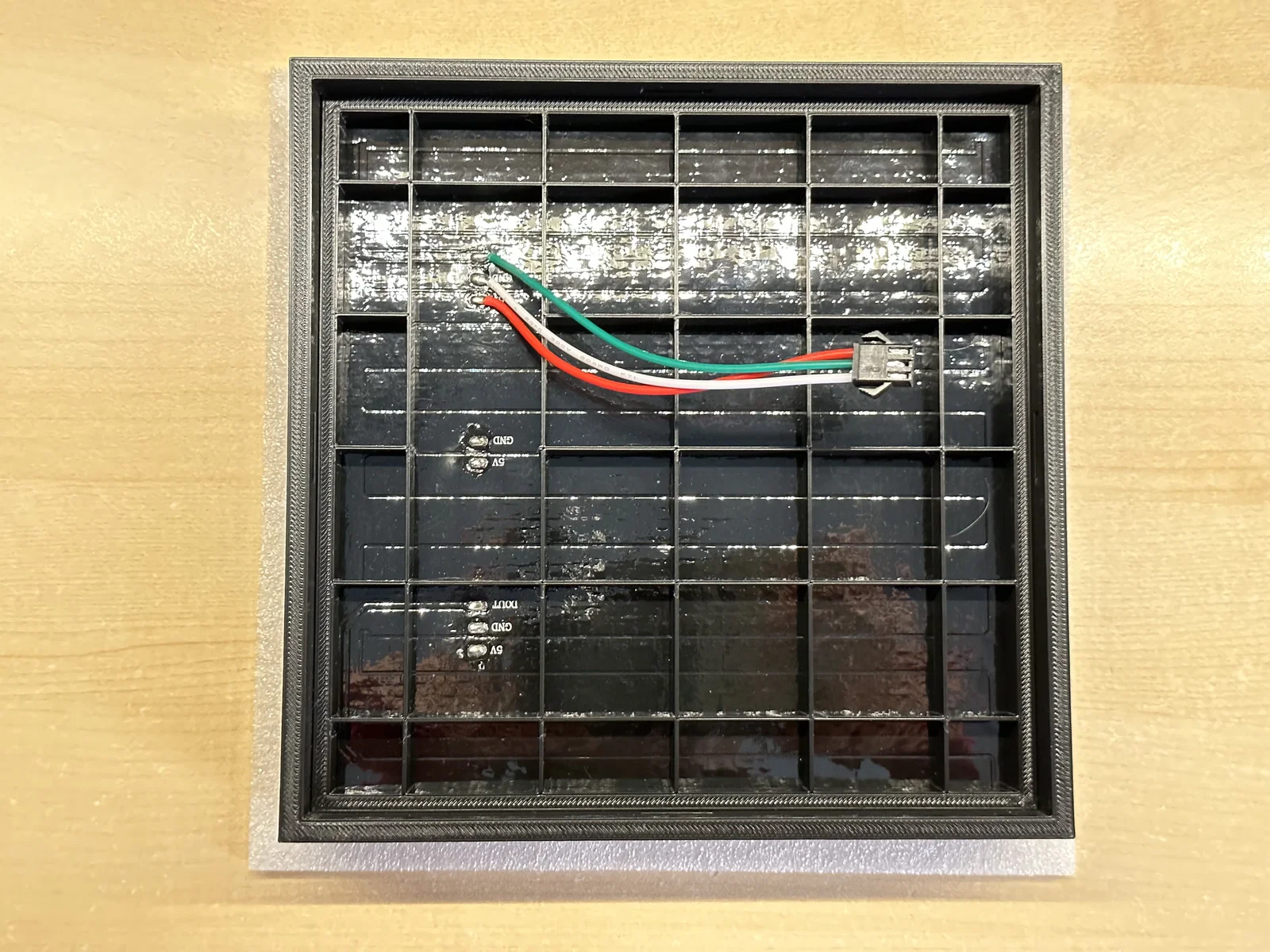

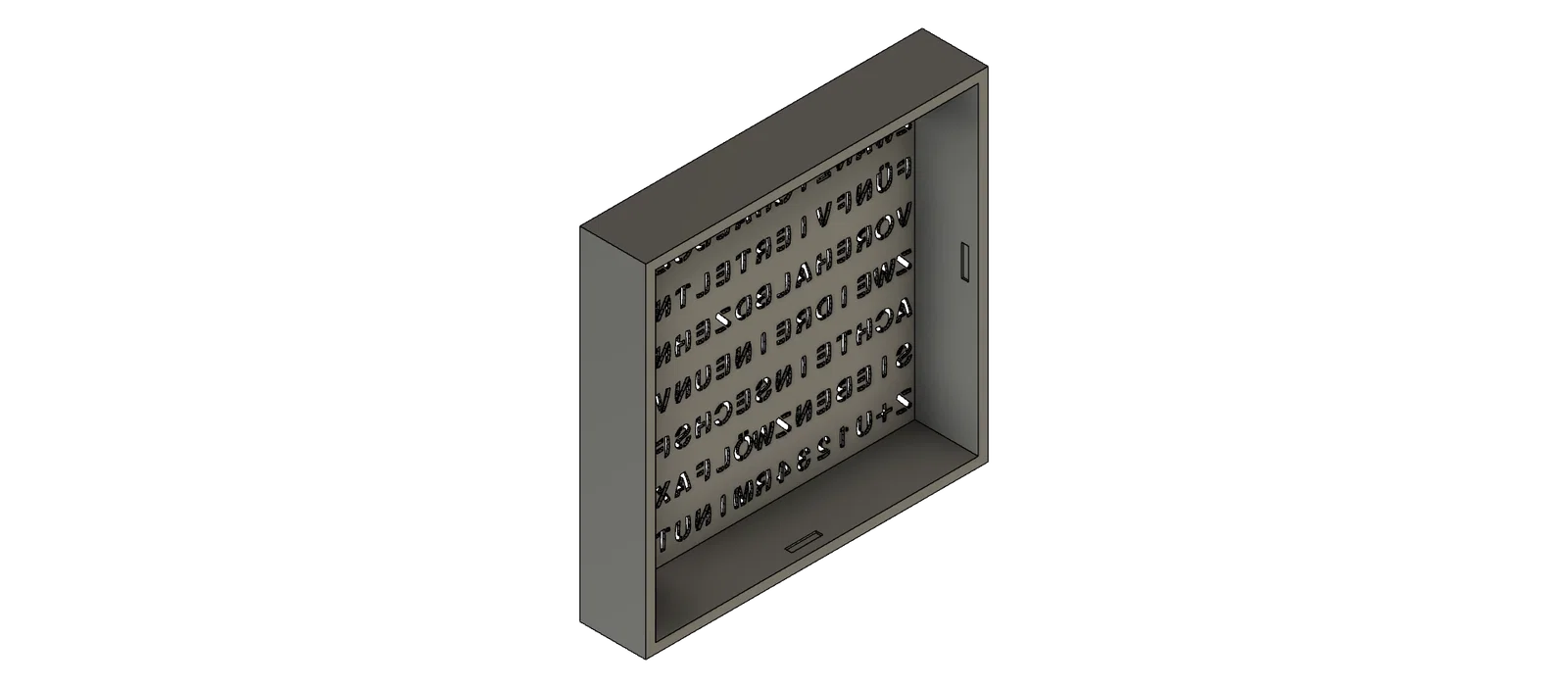

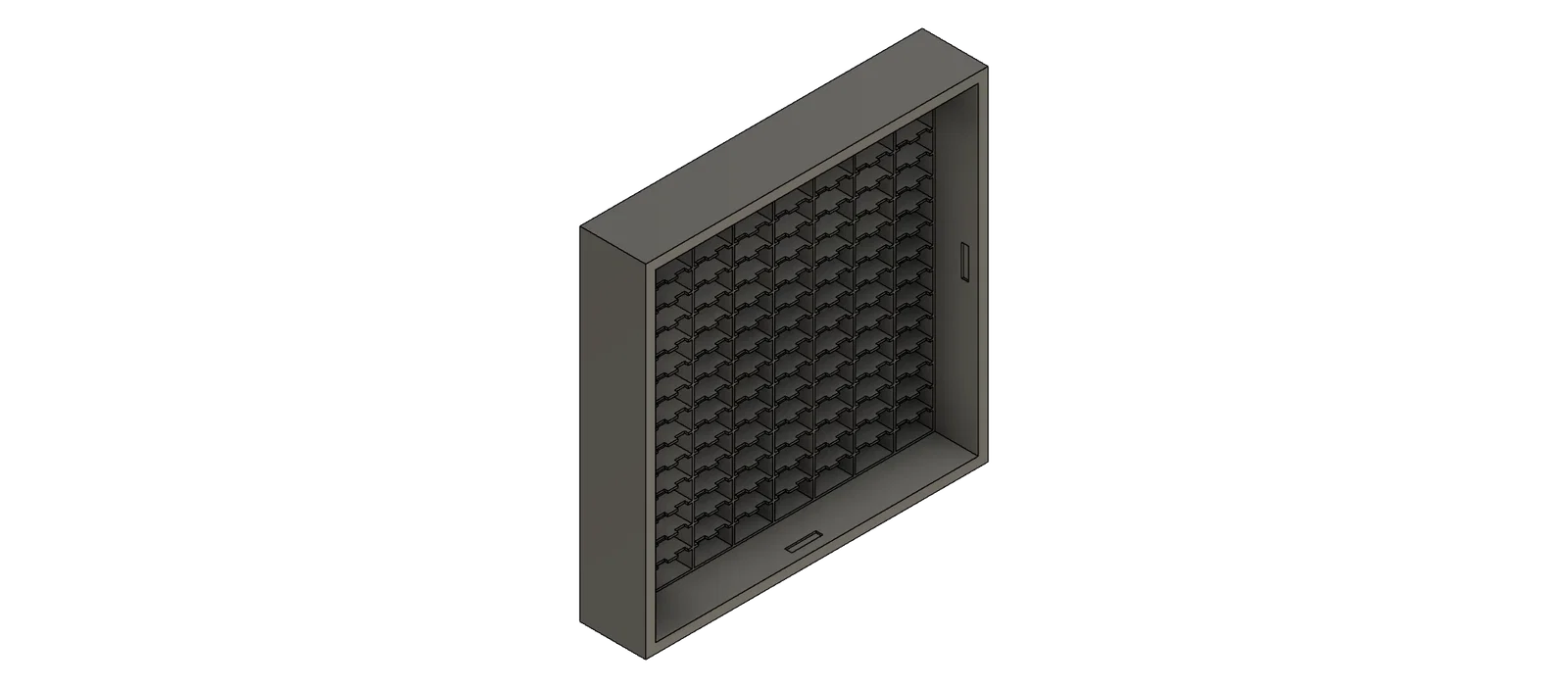

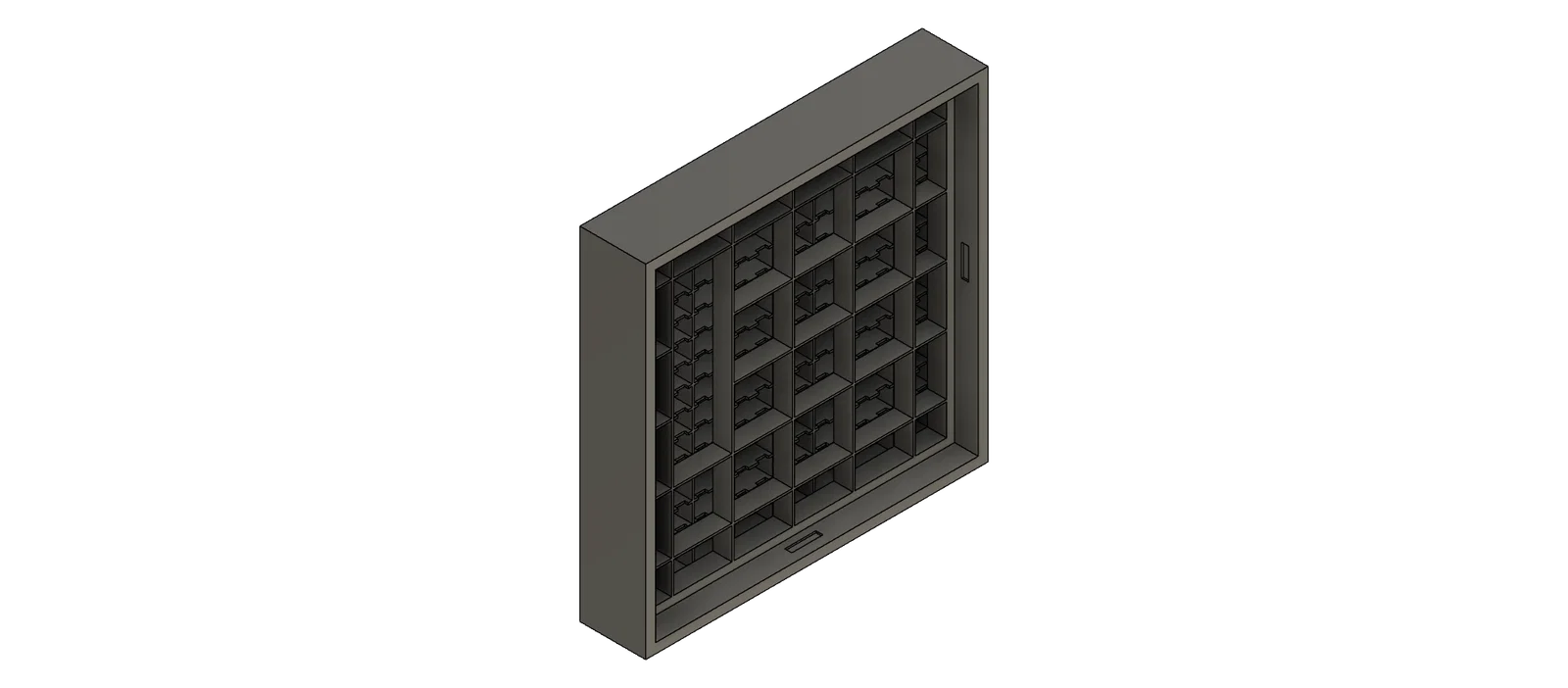

• Vỏ gồm 4 phần chính để giữ ma trận 16x16 và mạch ESP32.
• Sử dụng giấy trắng 160x160mm làm lớp tán sáng.
• Không cần support khi in.

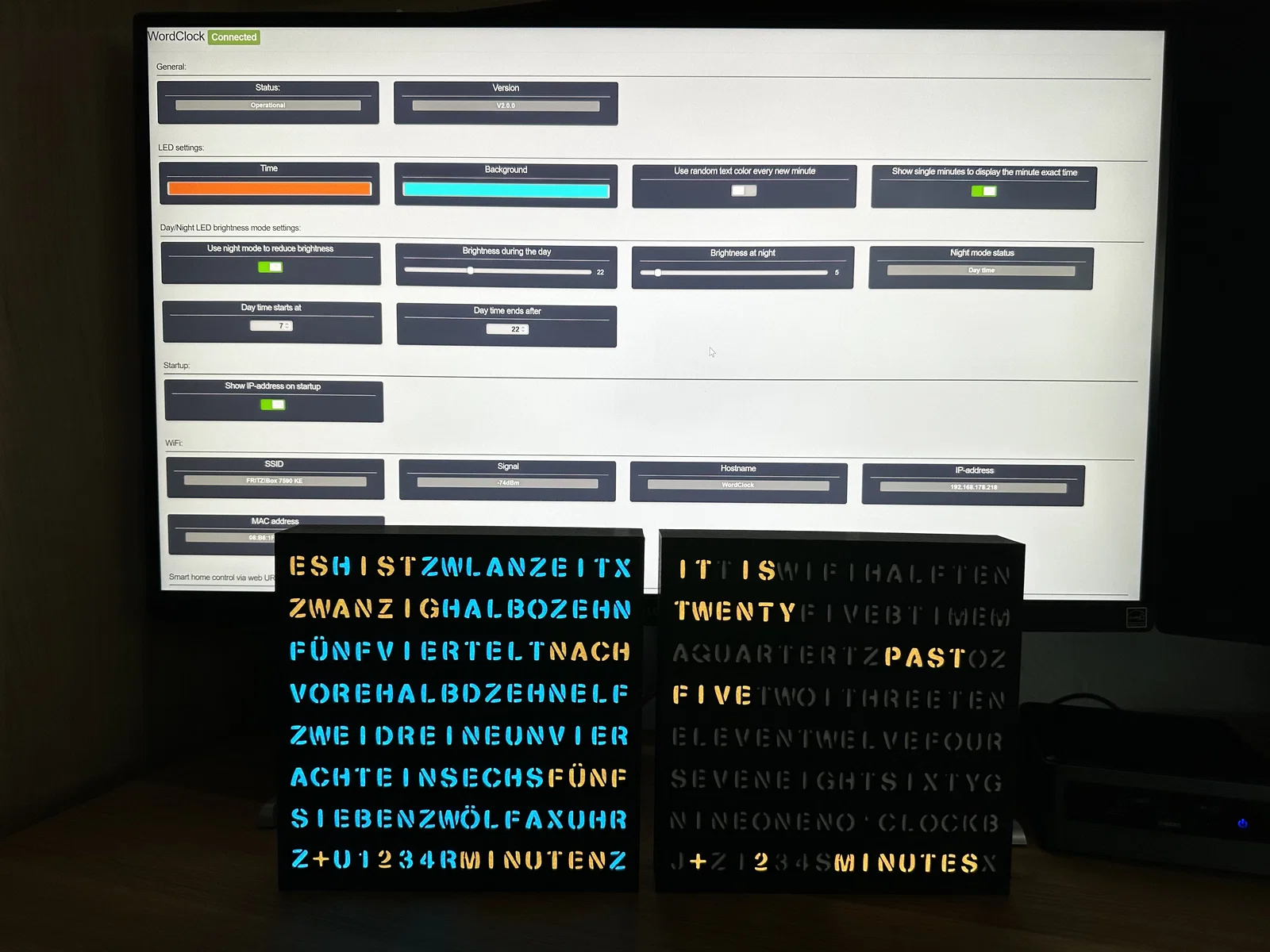

• Giao diện cấu hình web để điều khiển mọi tính năng.
• Tích hợp WiFi Manager để tránh nhập thủ công trong mã nguồn.
• Hỗ trợ cấu hình màu sắc LED, độ sáng ngày/đêm, chế độ random màu mỗi phút.
• Cập nhật phần mềm qua OTA.
• Tích hợp Smart Home thông qua lệnh HTTP.

Các linh kiện cần thiết:

• 1x Ma trận LED 16x16
• 1x ESP32
• 1x Nguồn USB 5V / >=3A
• 1x Cáp Micro USB 3m
• Giấy trắng A4 cắt 160x160mm.

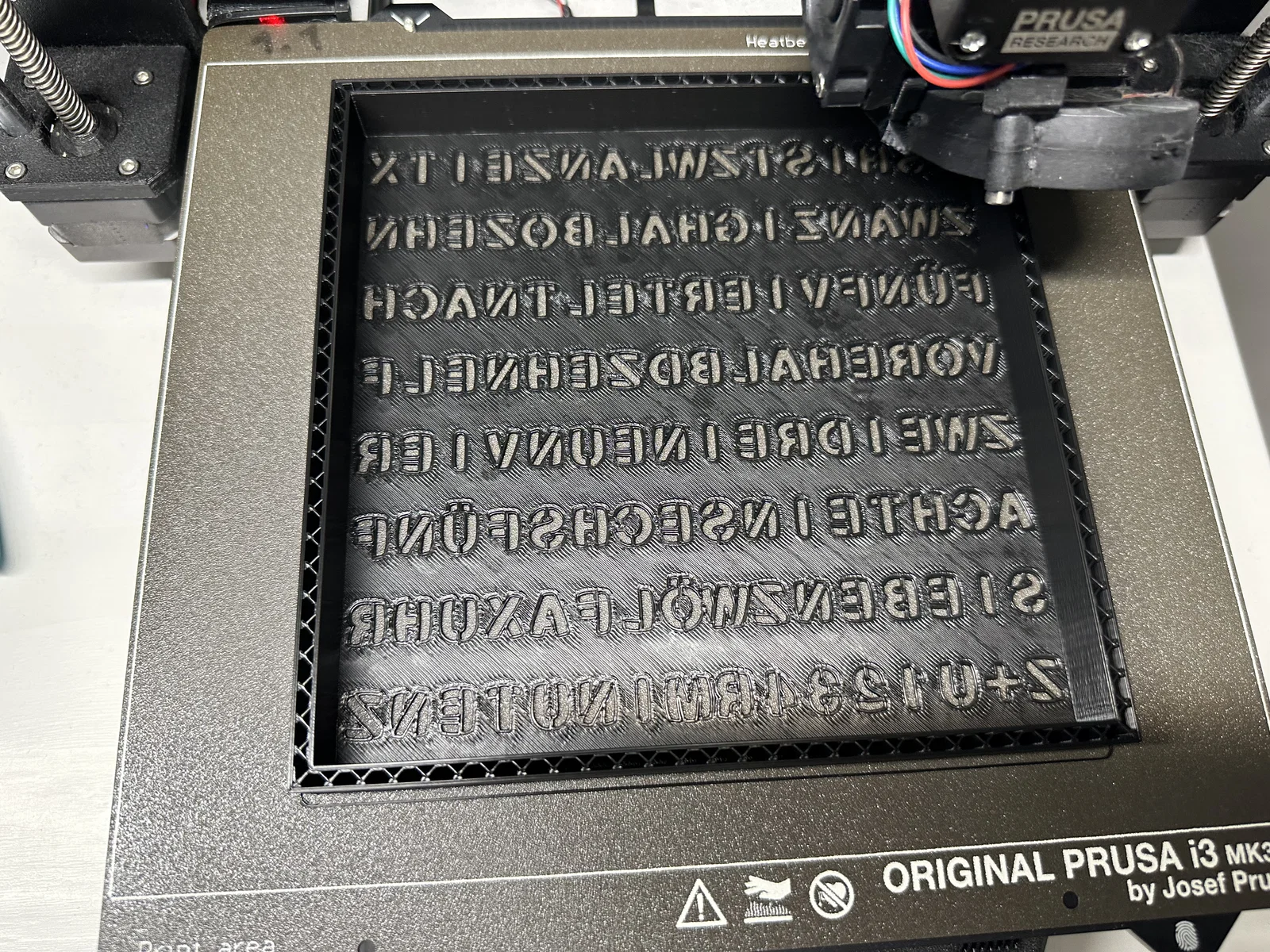

Hướng dẫn in:

• Không cần support hay brim.
• Dùng profile 0.3 draft.
• Nếu dùng bàn in nhám, hãy đợi máy nguội hẳn để linh kiện tự bong ra, không nên cạy mạnh tránh hỏng chữ.

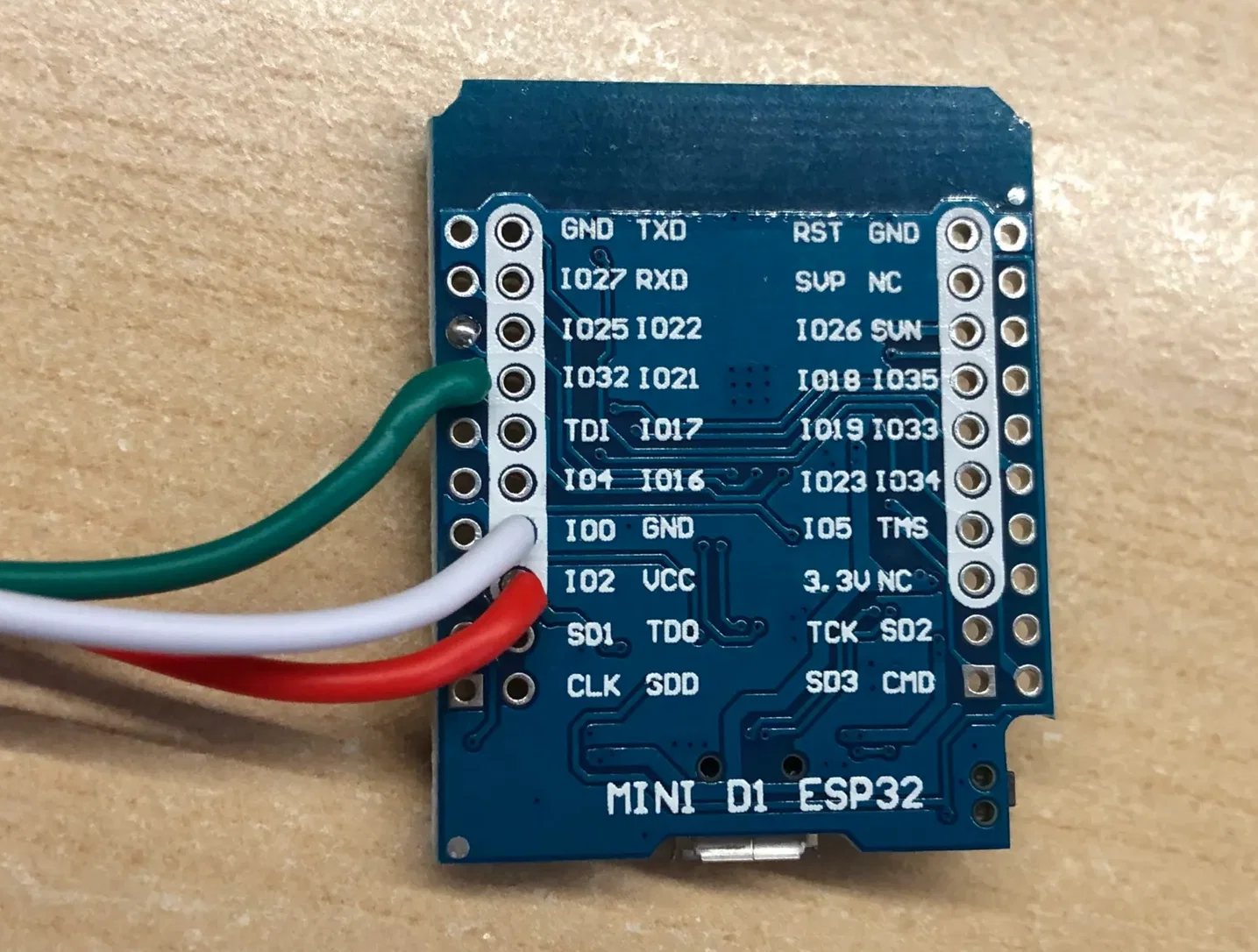

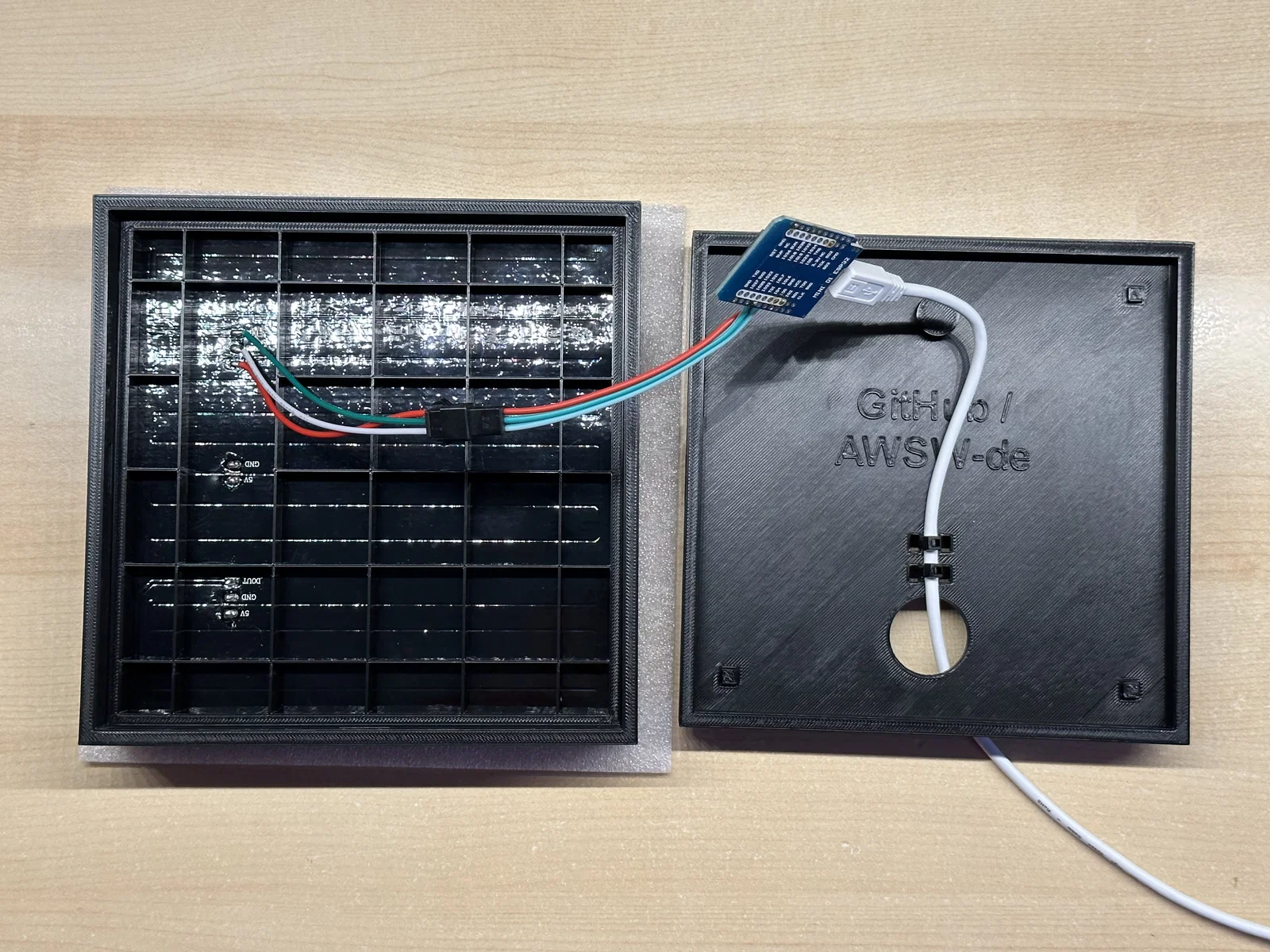

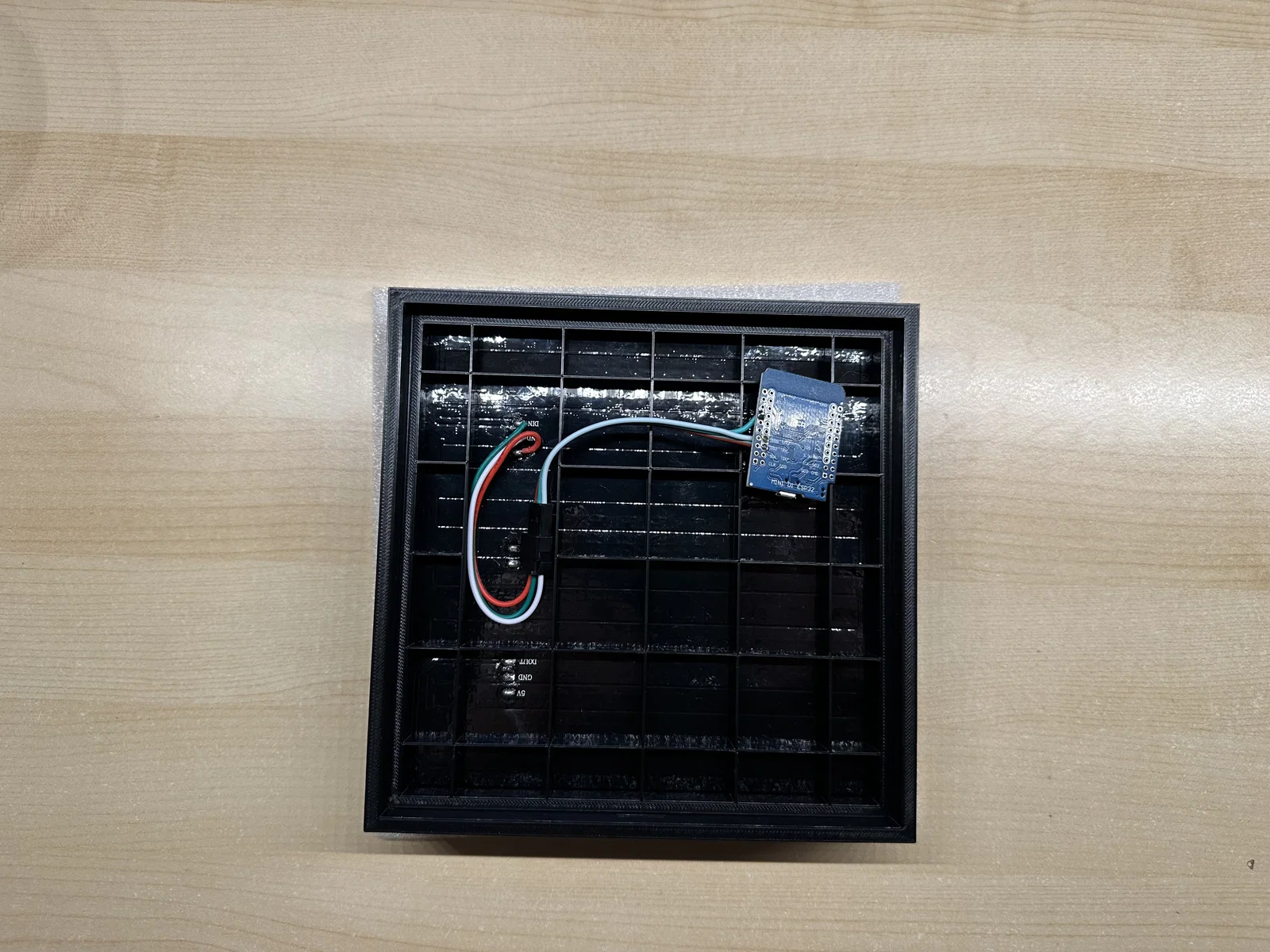

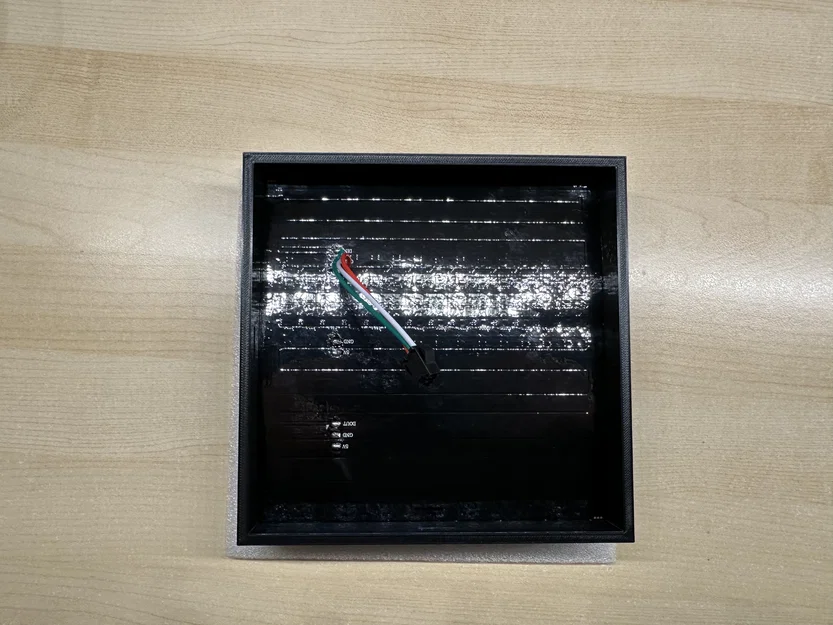

Đấu nối dây:

• Chỉ cần hàn 3 điểm trên ESP32.
• ESP32 (VCC) - LED (5V) - Dây Đỏ
• ESP32 (GND) - LED (GND) - Dây Trắng
• ESP32 (IO32) - LED (DIN) - Dây Xanh lá

Chúc các bạn in ấn thành công!
