WordClock (2022) - Đồng hồ chữ LED đa chức năng

Đồng hồ chữ dùng dải LED với bố cục tiếng Anh và tiếng Đức, có nhiều chức năng và giao diện web. CẬP NHẬT 19.04.2025: Hiện đã có phiên bản hiện đại mới với nhiều cải tiến và không cần hàn để chế tạo WordClock 14x14 Classic mới này. =) CẬP NHẬT: 22.12.2022: N1cls đã cung cấp phiên bản 3 (V3) của các file STL với nhiều cải tiến thiết kế, như các mũi tên trên phần ma trận để chỉ hướng LED của dải LED, chân đế để bàn cải tiến, bộ phận giữ tường và vị trí vít tốt hơn ở mặt sau giúp đóng kín hơn. Tôi đã sắp xếp các file trước vào thư mục "V2" và các file mới vào thư mục "V3". Lưu ý: Tôi chưa từng tải V1 lên đây, phòng trường hợp bạn không tìm thấy V1... ;-) Chúng tôi khuyên bạn nên sử dụng các file có tên V3 từ bây giờ... CẬP NHẬT 29.01.2023: Mã đã được cập nhật lên V5.9 để sửa 2 lỗi nhỏ ngăn cập nhật màu sắc và cường độ khi chế độ Ngày/Đêm được bật. Đã thêm tùy chọn trong ngôn ngữ tiếng Đức để chuyển đổi giữa 2 phương pháp viết cho x:45 là "VIERTEL VOR" hoặc "DREIVIERTEL". Vui lòng cập nhật lên bản phát hành mới này. CẬP NHẬT 18.05.2023: Thư viện WiFi Manager được sử dụng ở đây dường như có lỗi trong phiên bản hiện có trên GitHub, có thể dẫn đến việc không thể thiết lập thông tin đăng nhập WiFi của bạn và chỉ hiển thị "No AP set". Tôi đã báo cáo lỗi này cho nhà phát triển với vấn đề này, hy vọng họ sẽ sớm sửa: https://github.com/tzapu/WiFiManager/issues/1609 Chiếc Đồng hồ chữ dễ in 3D, đẹp mắt này, vừa với bàn in 210x210mm, ban đầu được giới thiệu bởi N1cls với các tính năng phần mềm cơ bản. Tôi rất thích nó và đã cập nhật mã trong vài tháng qua. Bây giờ nó cũng hỗ trợ bố cục tiếng Anh, chúng tôi quyết định đưa nó lên Prusa Printables.com. Chúng tôi hy vọng bạn sẽ có nhiều niềm vui với chiếc Đồng hồ chữ này như chúng tôi và nhiều người khác đã có. Nếu bạn có ý tưởng thú vị cho các chức năng mới, vui lòng cho tôi biết. Đây là một dự án thực sự thú vị và chúng tôi hy vọng bạn sẽ thích nó. N1cls đang tích cực cập nhật các bộ phận in và nếu bạn có ý tưởng hay cho chúng, cũng vui lòng cho chúng tôi biết. =) Thời gian ở đây trên phiên bản tiếng Đức này là 07:43 hoặc 19:43: Cách đọc nó?: * Văn bản có nghĩa là 07:40 hoặc 19:40 theo lời: "Còn 20 phút nữa là đến 8 giờ" và thêm 3 đèn LED ở góc sáng, vậy là 07:43 hoặc 19:43.

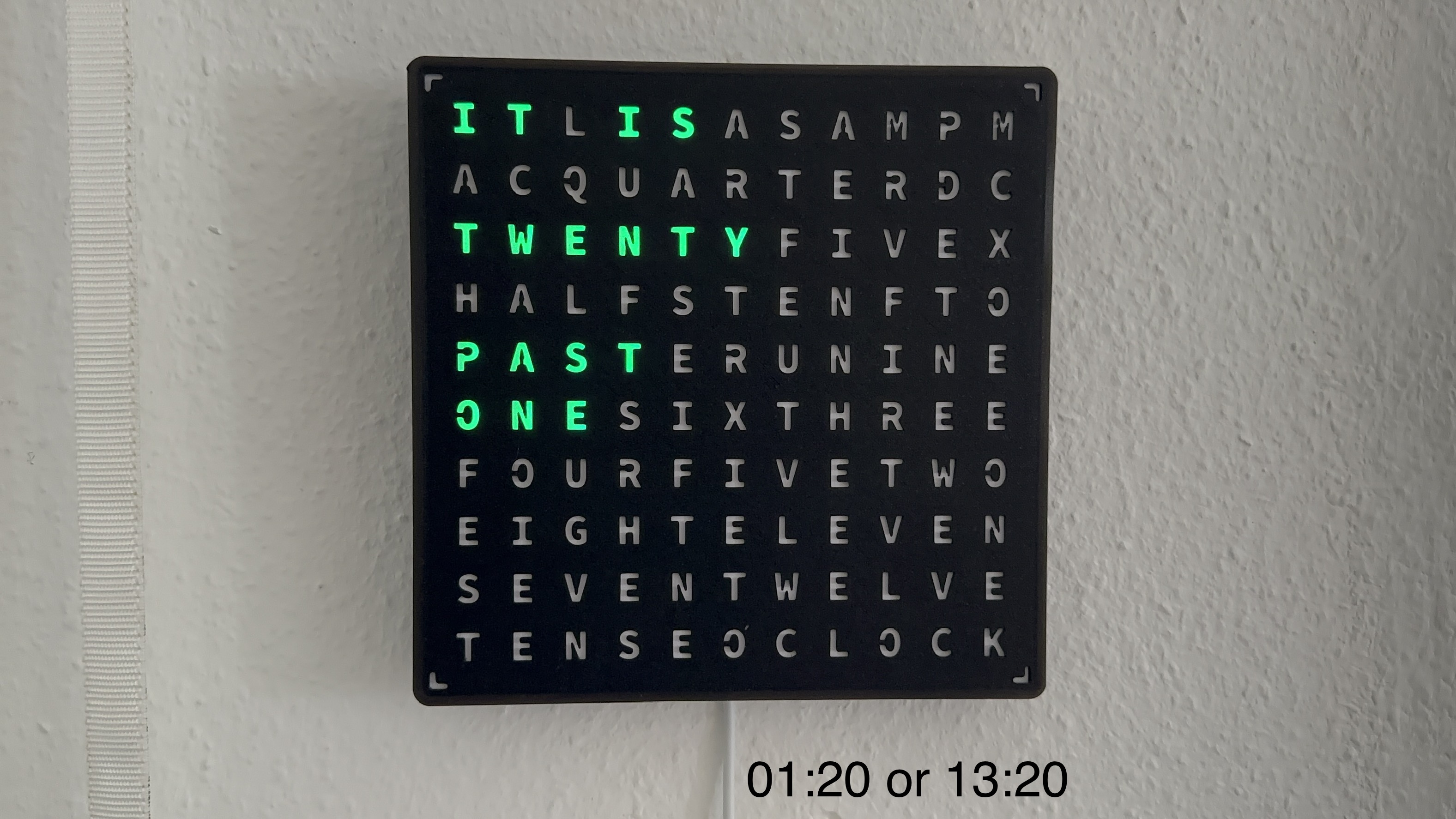

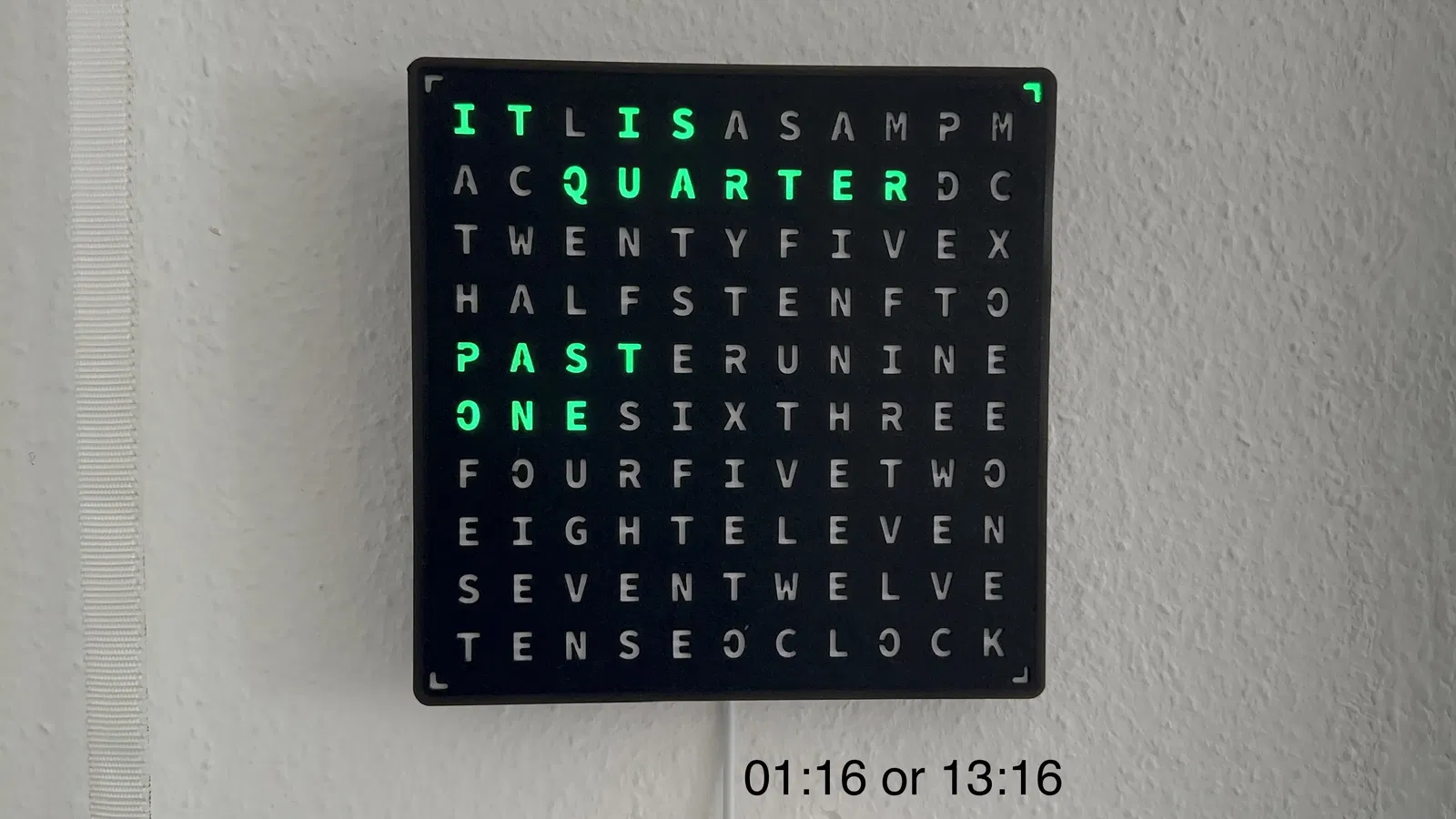

• Nếu bạn chỉ đọc văn bản, bạn sẽ biết thời gian theo khoảng 5 phút, giống như bạn đọc đồng hồ kim để xem nhanh thời gian.

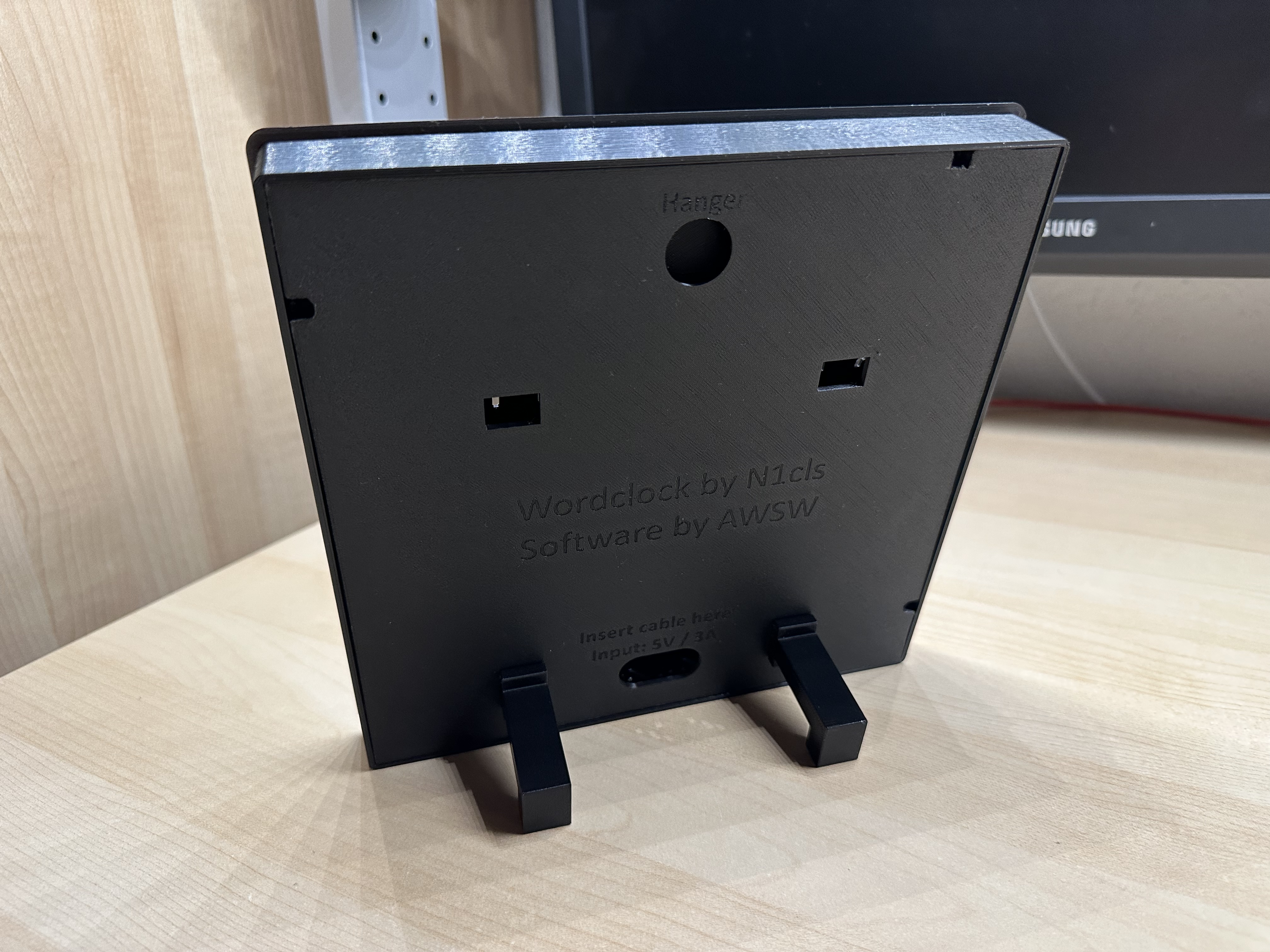

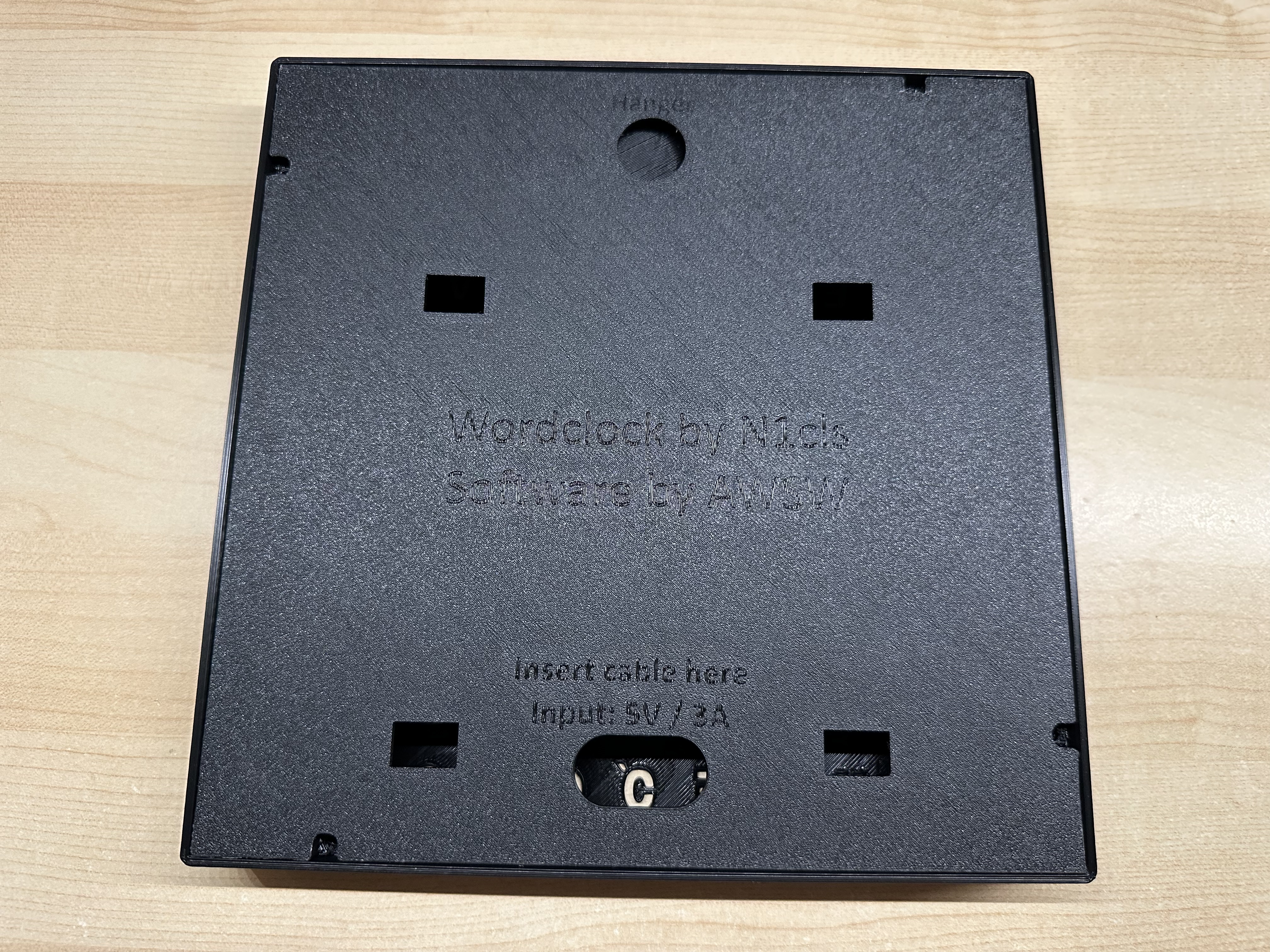

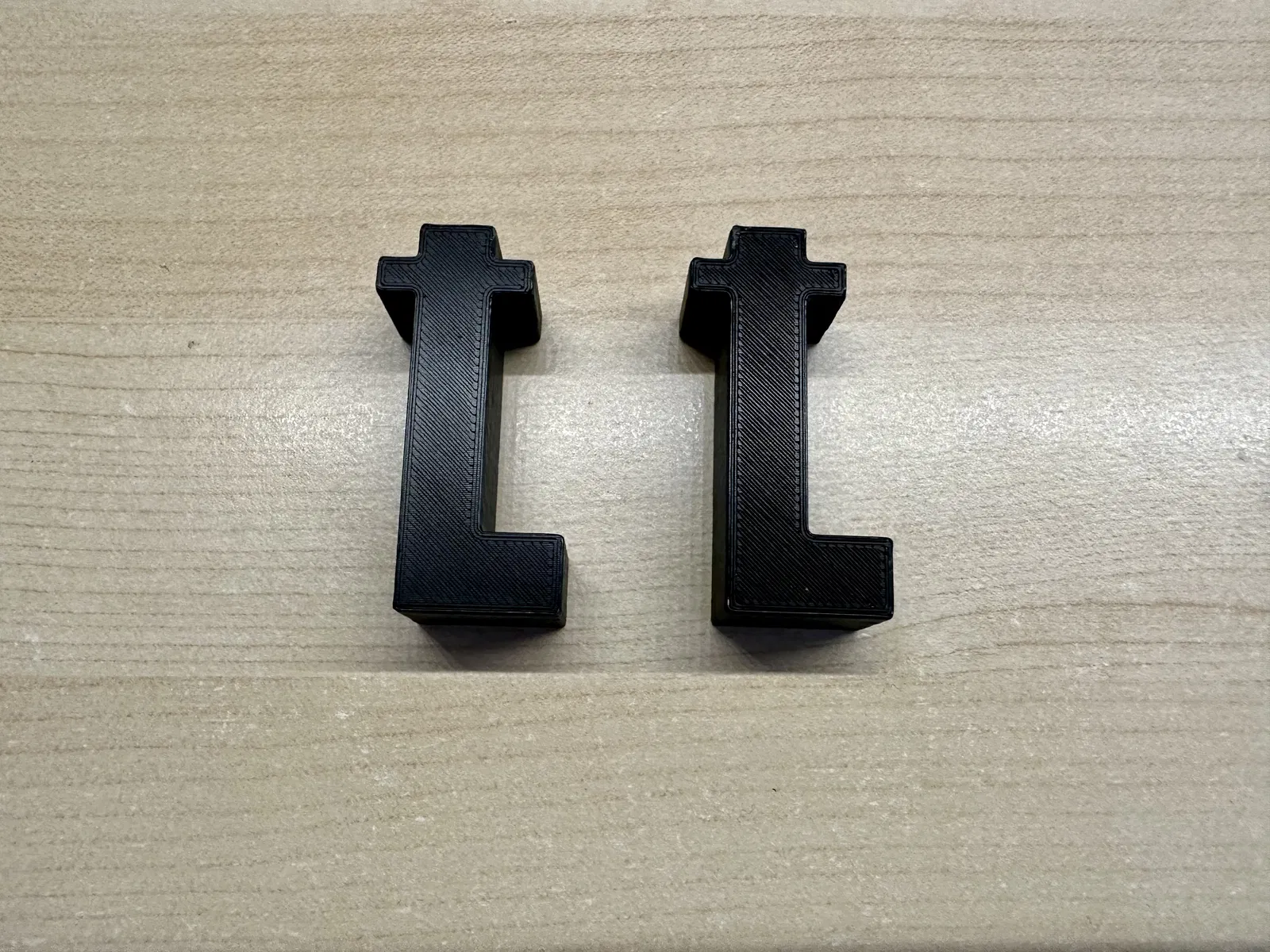

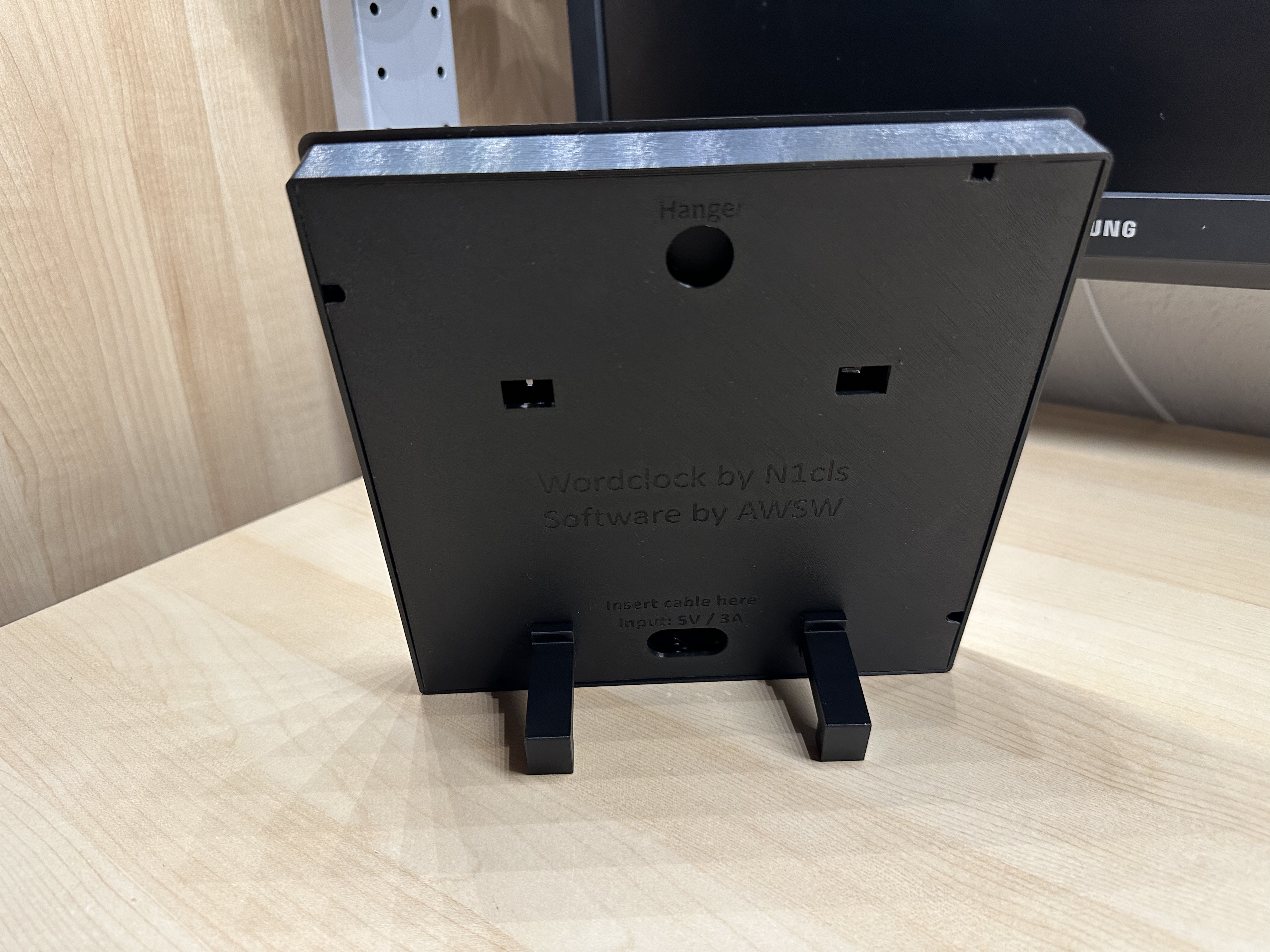

• Nếu bạn muốn biết thời gian chính xác hơn, hãy đếm số đèn LED ở góc sáng, lên đến 4, để biết bạn cần thêm bao nhiêu phút đơn lẻ vào thời gian bạn đã biết bằng cách đọc văn bản. Vì vậy, tối đa 4 đèn LED ở góc hiển thị số phút đơn lẻ bạn cần thêm vào thông tin văn bản chính xác theo khoảng 5 phút... Tiếng Anh: Video: Nguồn nhạc: Sử dụng nhạc miễn phí từ Apple iMovie Chức năng: * Đồng hồ chữ có thể được cố định vào tường bằng móc treo phía trên mặt sau hoặc bằng 2 chân "t" nhỏ đặt trên bàn/kệ với một góc nghiêng.
• Tích hợp WiFi Manager để tránh phải cài đặt thủ công thông tin đăng nhập WiFi trong mã.
• Địa chỉ IP nhận được từ bộ định tuyến WiFi có thể được hiển thị dưới dạng văn bản cuộn để thông báo cho bạn về giá trị hiện tại.
• Trong quá trình khởi động, mặc định sẽ hiển thị chức năng kiểm tra đèn LED để kiểm tra dây nối của bạn. Tất cả đèn LED sẽ sáng màu xanh lá cây và sau đó tắt.
• Trong quá trình khởi động, một văn bản "SET WLAN" (DE) hoặc "WiFi" (EN) sẽ hiển thị cho đến khi cài đặt WiFi được thực hiện lần đầu tiên hoặc sau đó cho đến khi thiết bị nhận được địa chỉ IP mới.

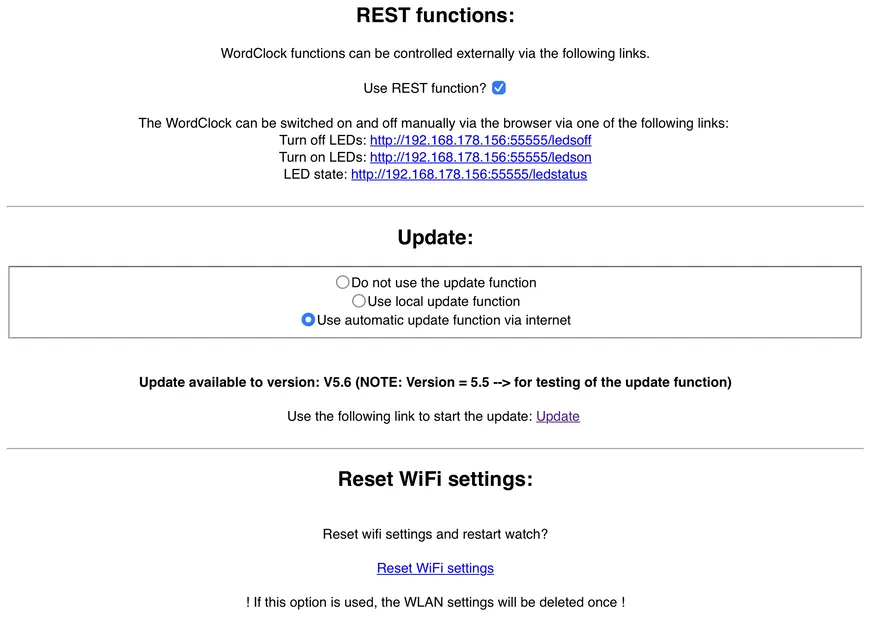

• Cấu hình có thể được đặt bằng cổng web tích hợp, ví dụ: "http://WordClock0" hoặc "http://192.168.178.50" (tùy thuộc vào cài đặt mạng của bạn).
• Màu đèn LED có thể được cấu hình thành một giá trị tĩnh.
• Cường độ đèn LED có thể được đặt cho ban ngày và tùy chọn cho chế độ ban đêm.
• Cứ mỗi giờ mới, văn bản giờ có thể nhấp nháy màu cam để thông báo về giờ mới.
• Tùy chọn, bạn có thể chọn hiển thị ngày dưới dạng văn bản cuộn mỗi phút + 30 giây.
• Có thể chọn một khoảng thời gian để tắt hoàn toàn đèn LED hoặc giảm cường độ của chúng cho việc sử dụng ban đêm, riêng cho từng ngày.
• Cập nhật phần mềm có thể được thực hiện qua cổng web để tránh kết nối lại thiết bị với Arduino IDE. File .bin cần thiết đã được bao gồm.
• Trong quá trình khởi động, bạn có thể chọn hiển thị các chức năng sau: Địa chỉ IP dưới dạng văn bản cuộn, văn bản SET WLAN/WiFi và/hoặc chức năng kiểm tra đèn LED.

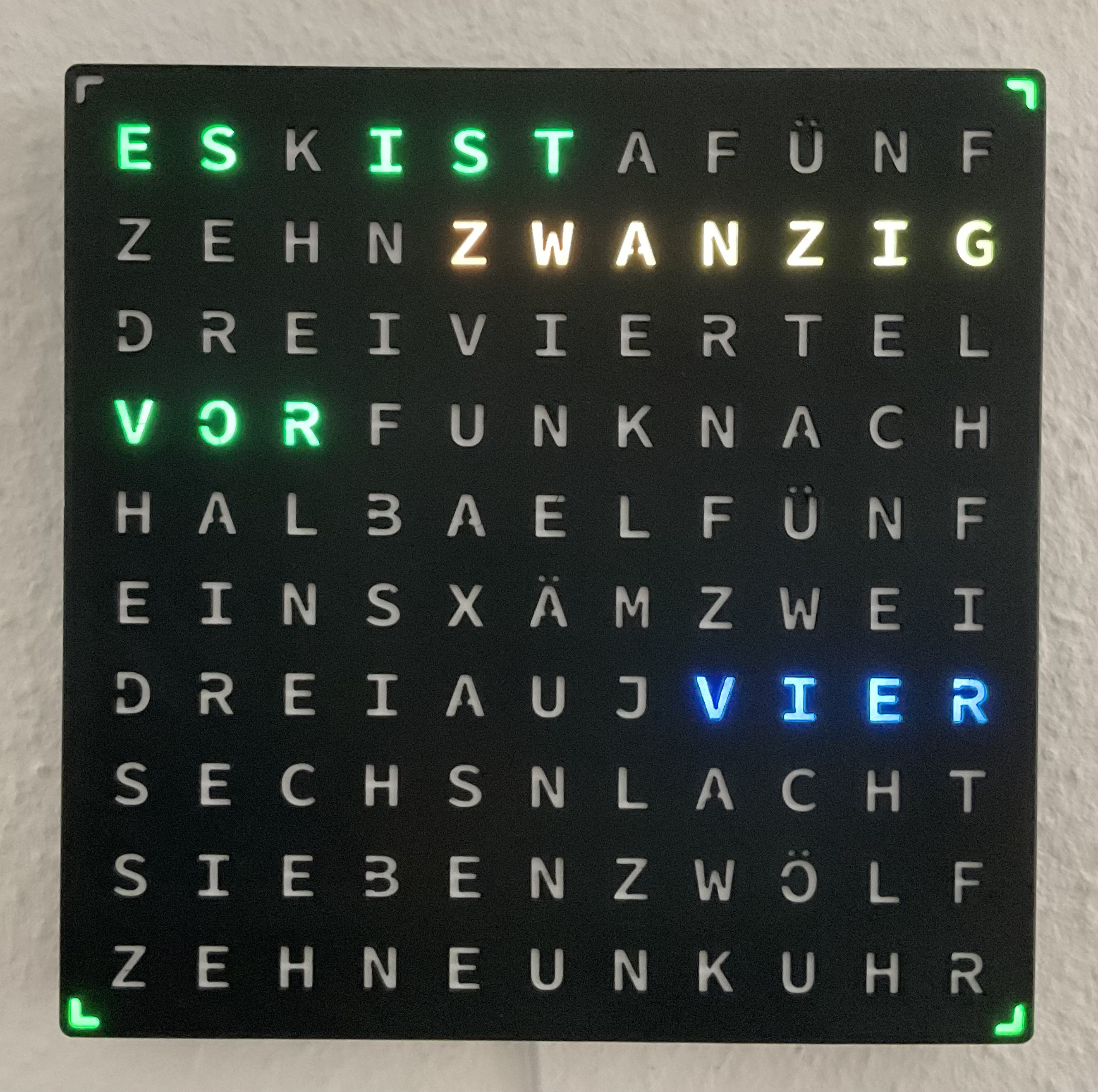

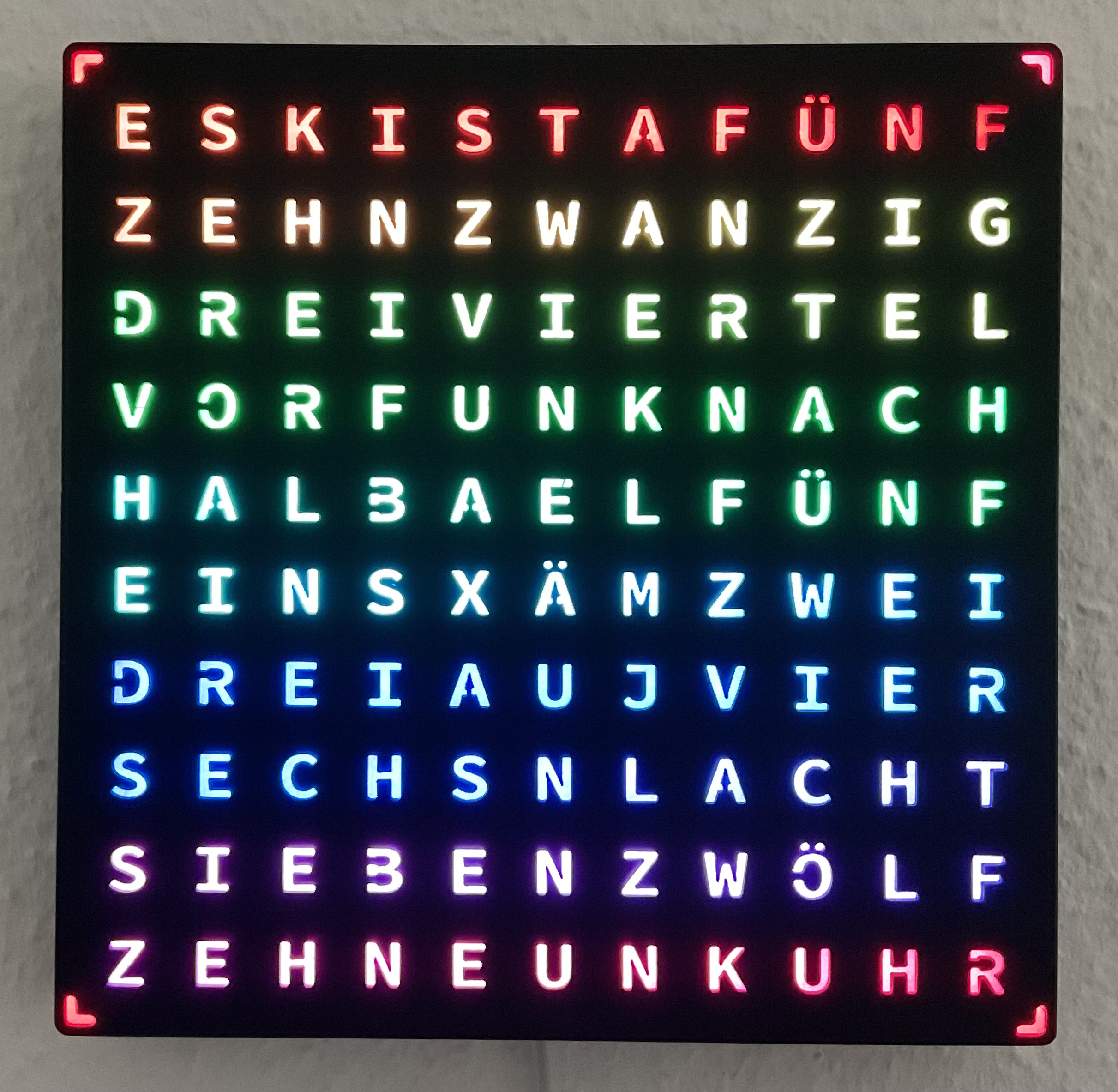

• Màu đèn LED có thể được hiển thị dưới dạng màu 'cầu vồng' ngẫu nhiên thay đổi mỗi phút mới hoặc các từ riêng lẻ có thể được hiển thị dưới dạng màu cầu vồng tĩnh.
• Bạn có thể chọn xem đèn LED phút ở các góc có nên xoay theo chiều kim đồng hồ hay ngược chiều kim đồng hồ hay không.
• Cài đặt WiFi được lưu trữ trong WifiManager nội bộ có thể được đặt lại mặc định theo yêu cầu để chuyển sang bộ định tuyến WiFi mới sau đó.
• Trong trường hợp WiFi không còn khả dụng, thiết bị sẽ tự động đặt lại cài đặt WiFi sau 240 giây để tránh phải nạp lại bằng Arduino IDE.
• Bạn có thể cấu hình tên máy chủ của thiết bị, tên này sẽ được cố gắng chuyển đến cấu hình DNS của bộ định tuyến của bạn để truy cập cổng web qua tên DNS.
• Yêu cầu khởi động lại cũng có thể được thực hiện qua cổng web.

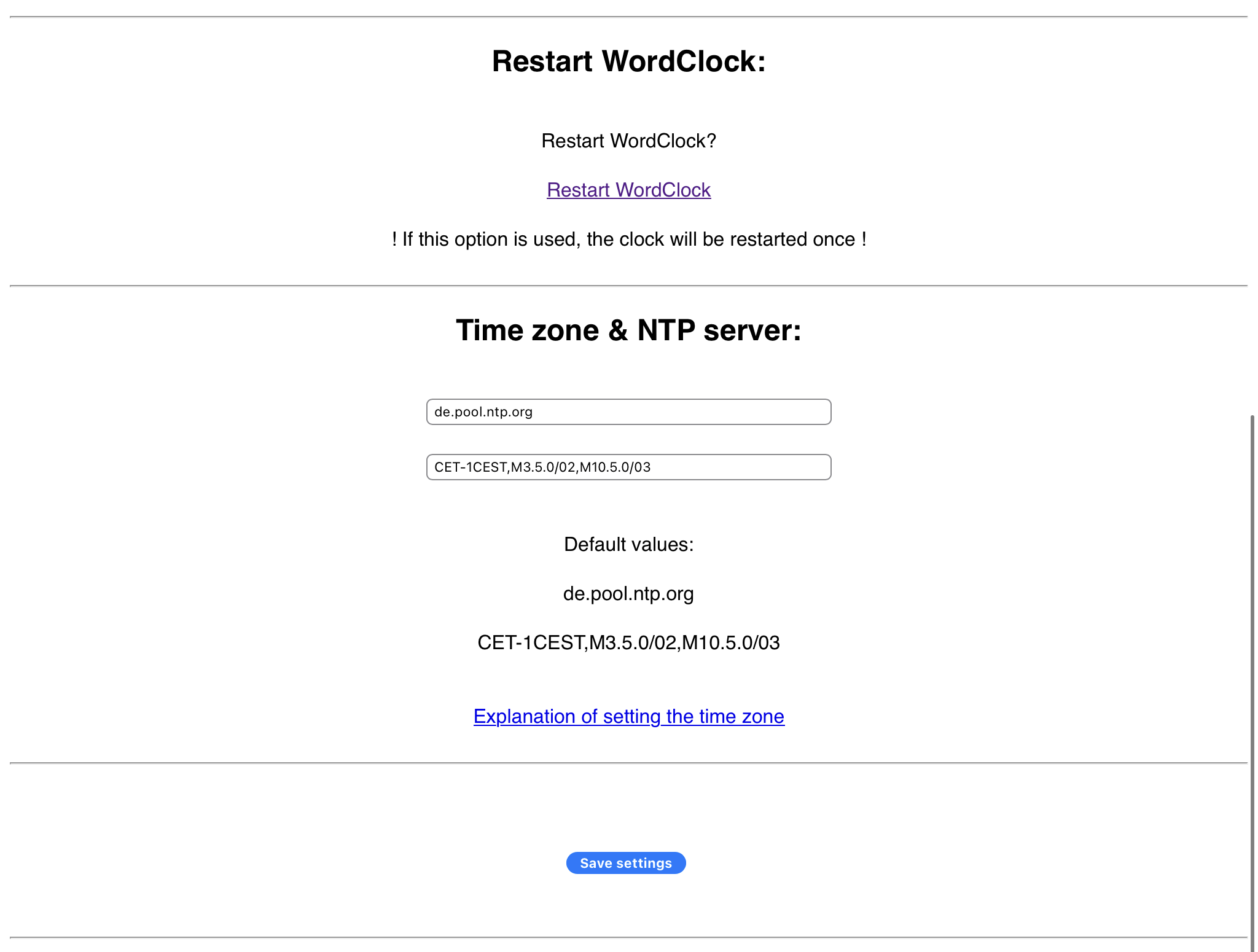

• Cấu hình múi giờ và Máy chủ NTP cũng có thể được thực hiện để phù hợp với yêu cầu của bạn.
• Tùy chọn, bạn có thể đặt tối đa 3 địa chỉ IP (ví dụ: điện thoại thông minh của bạn) được kết nối trong mạng của bạn để theo dõi qua yêu cầu PING 2 lần mỗi phút. Sau một số lần PING không thành công nhất định, đèn LED của Đồng hồ chữ sẽ tắt để giảm tiêu thụ điện năng khi bạn không ở nhà.

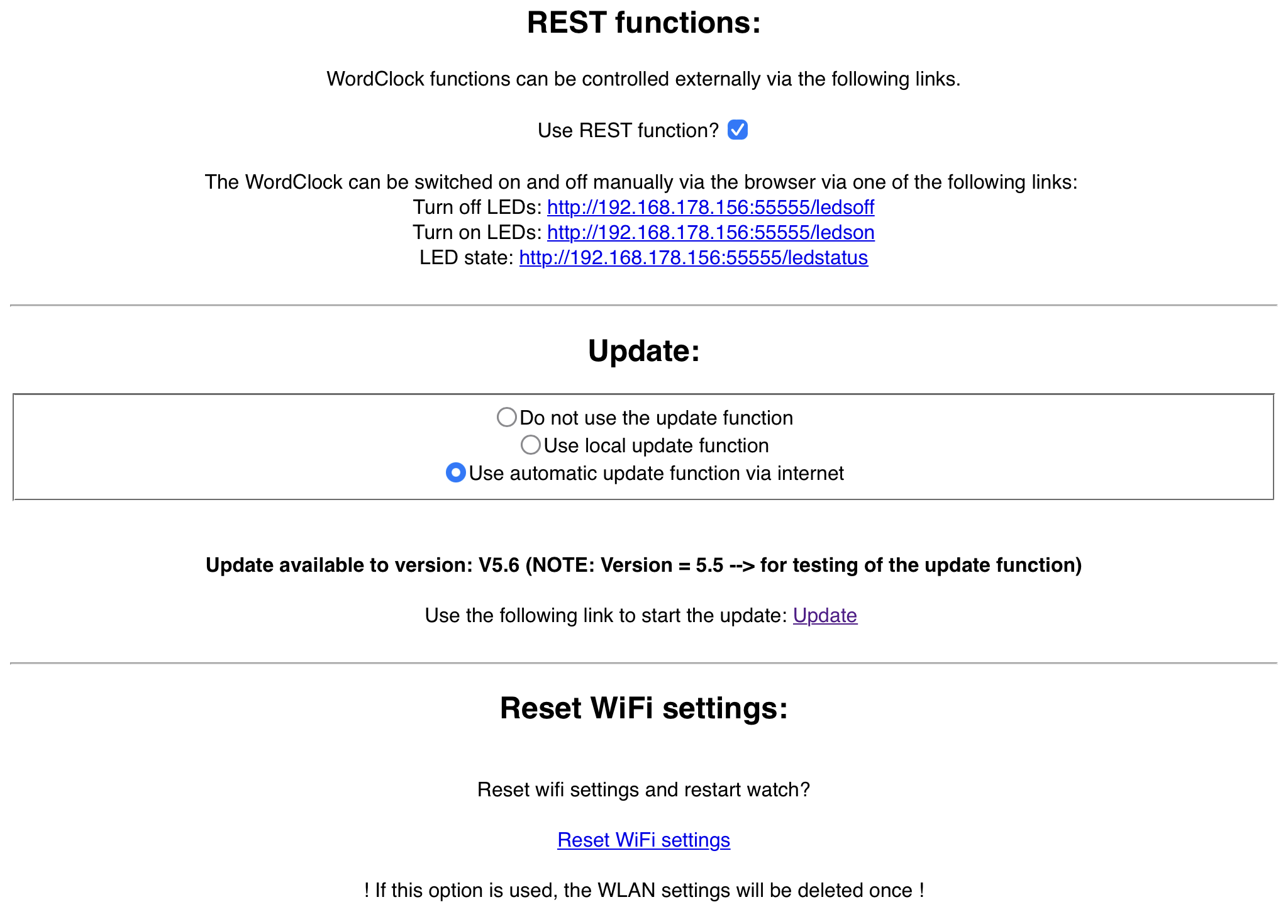

• Cập nhật tự động mà không cần máy tính. Trang cấu hình sẽ hiển thị phiên bản có sẵn để cập nhật và chỉ với một cú nhấp chuột vào ghi chú, bản cập nhật sẽ được thực hiện tự động. Tiến trình tải xuống và cập nhật được hiển thị trên màn hình đồng hồ.
• Hỗ trợ ngôn ngữ tiếng Đức và tiếng Anh trong giao diện web. Các văn bản lệnh REST luôn được viết bằng tiếng Anh. Bạn có thể thêm các ngôn ngữ khác.

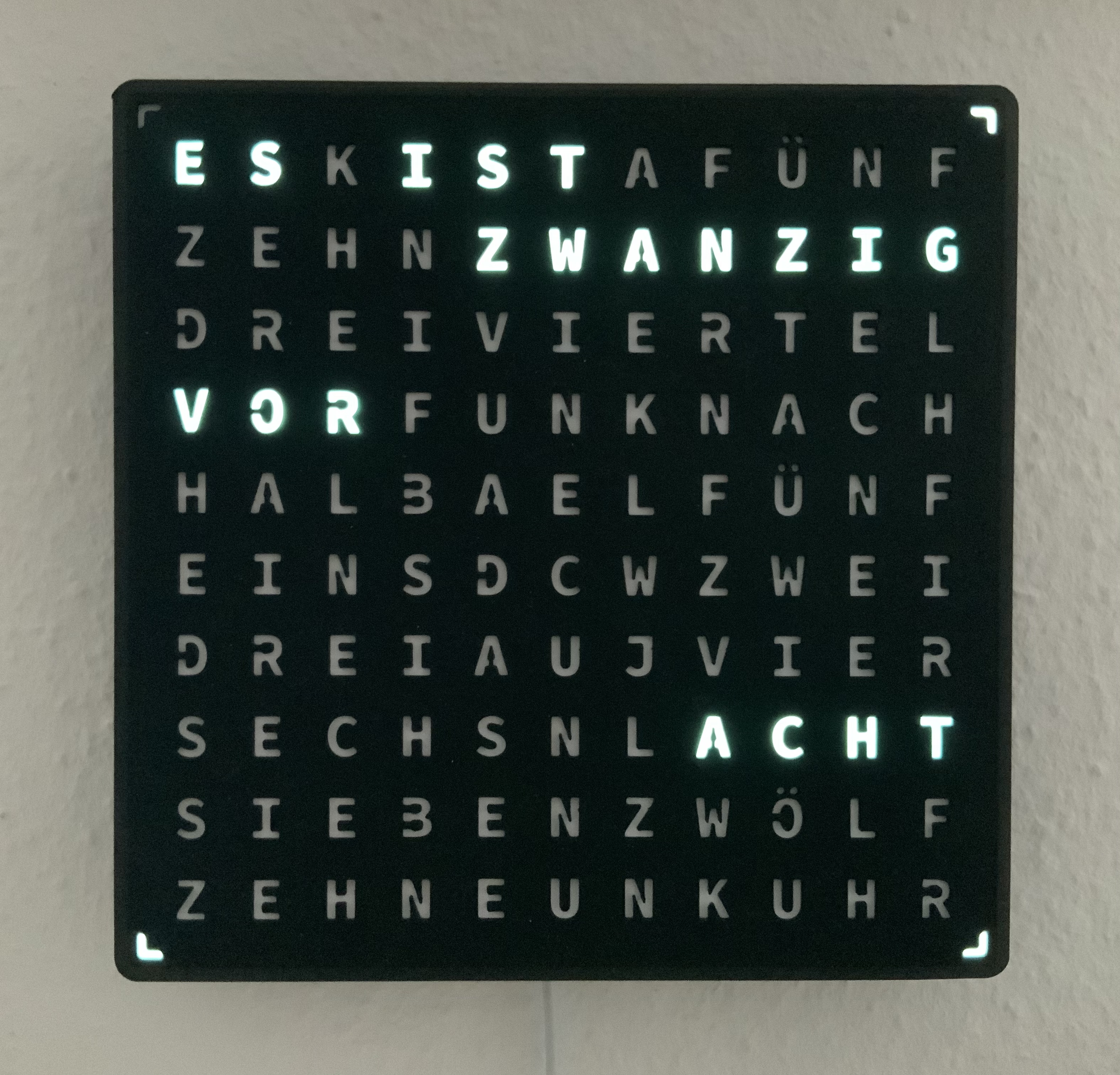

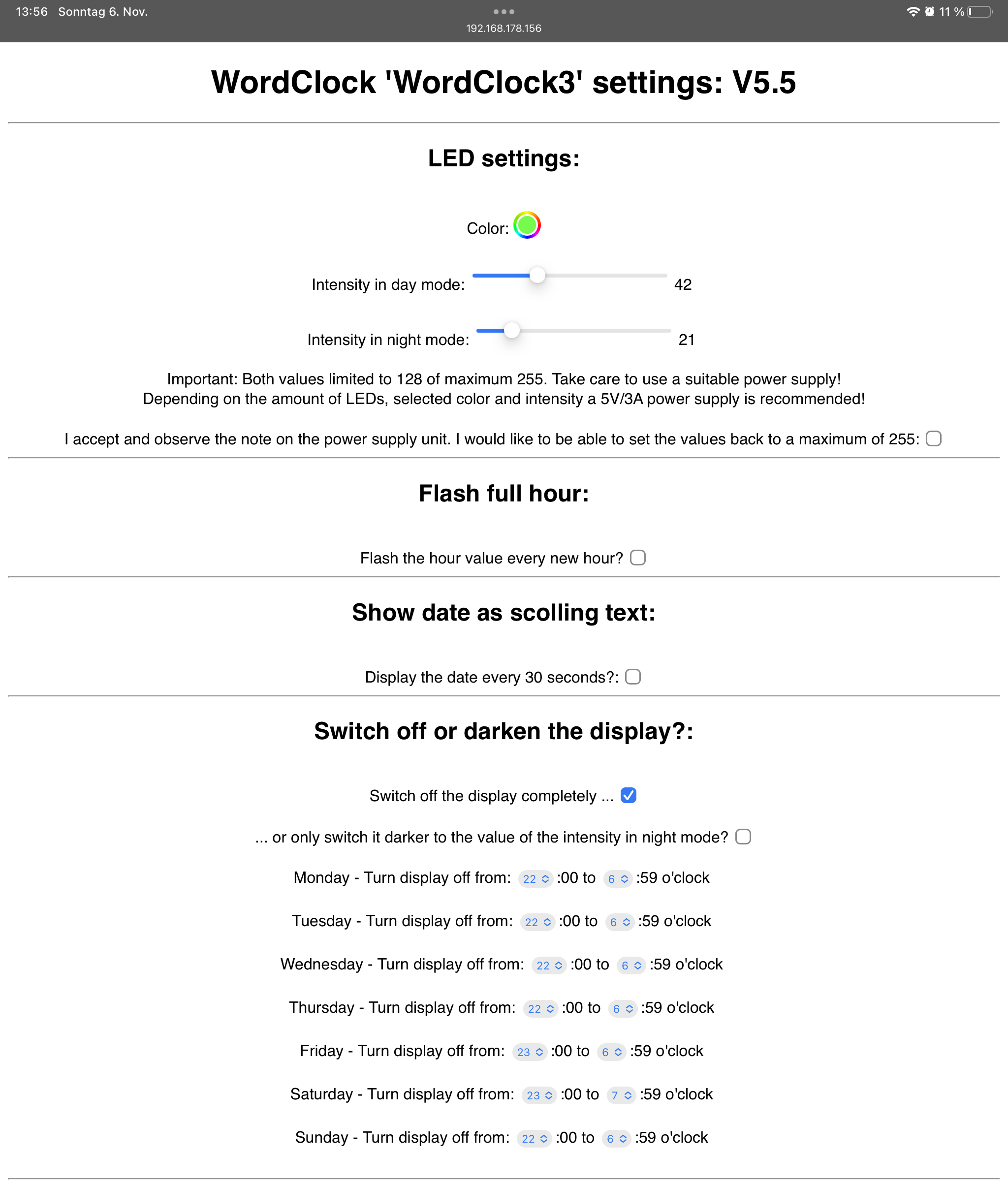

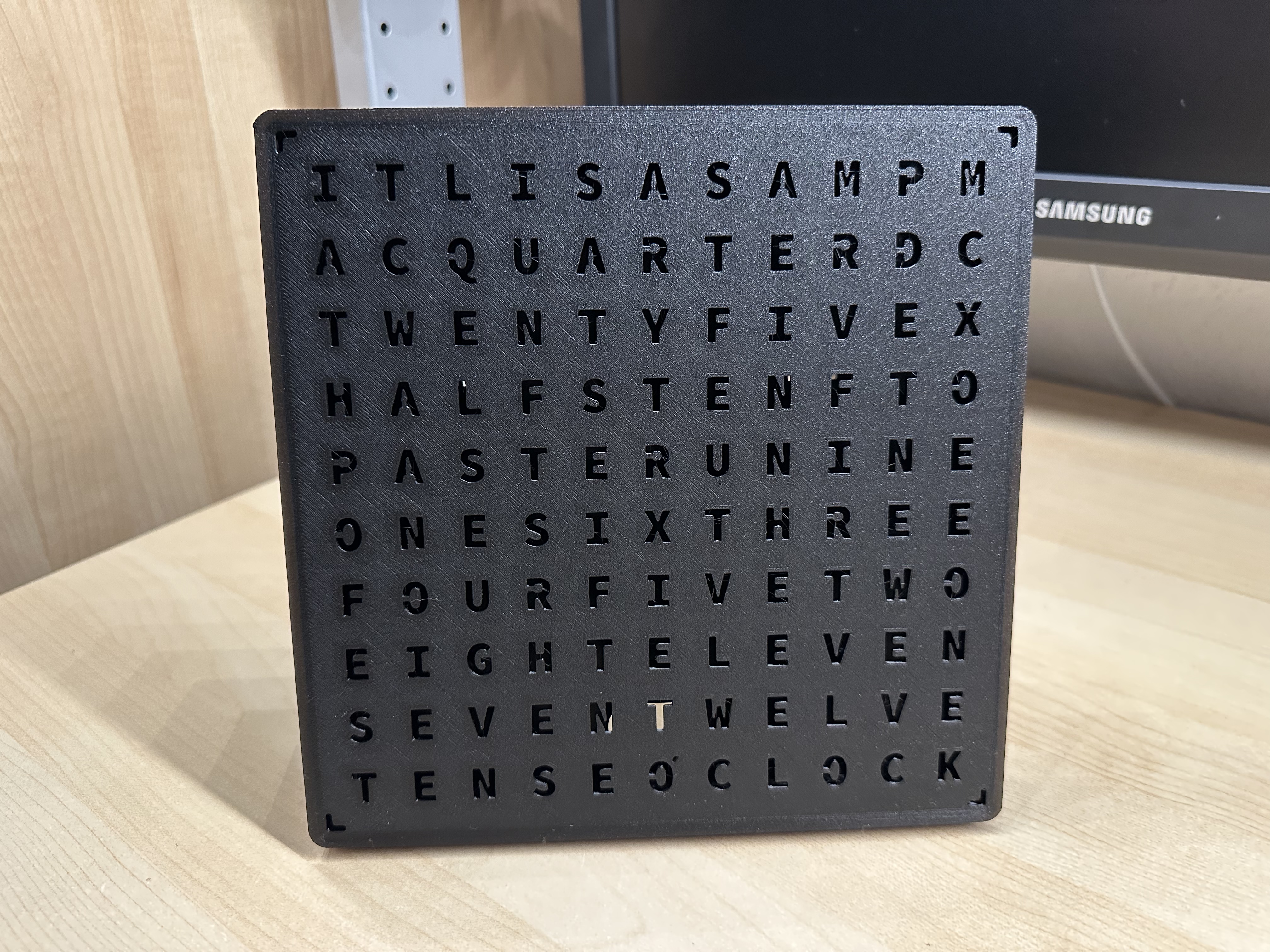

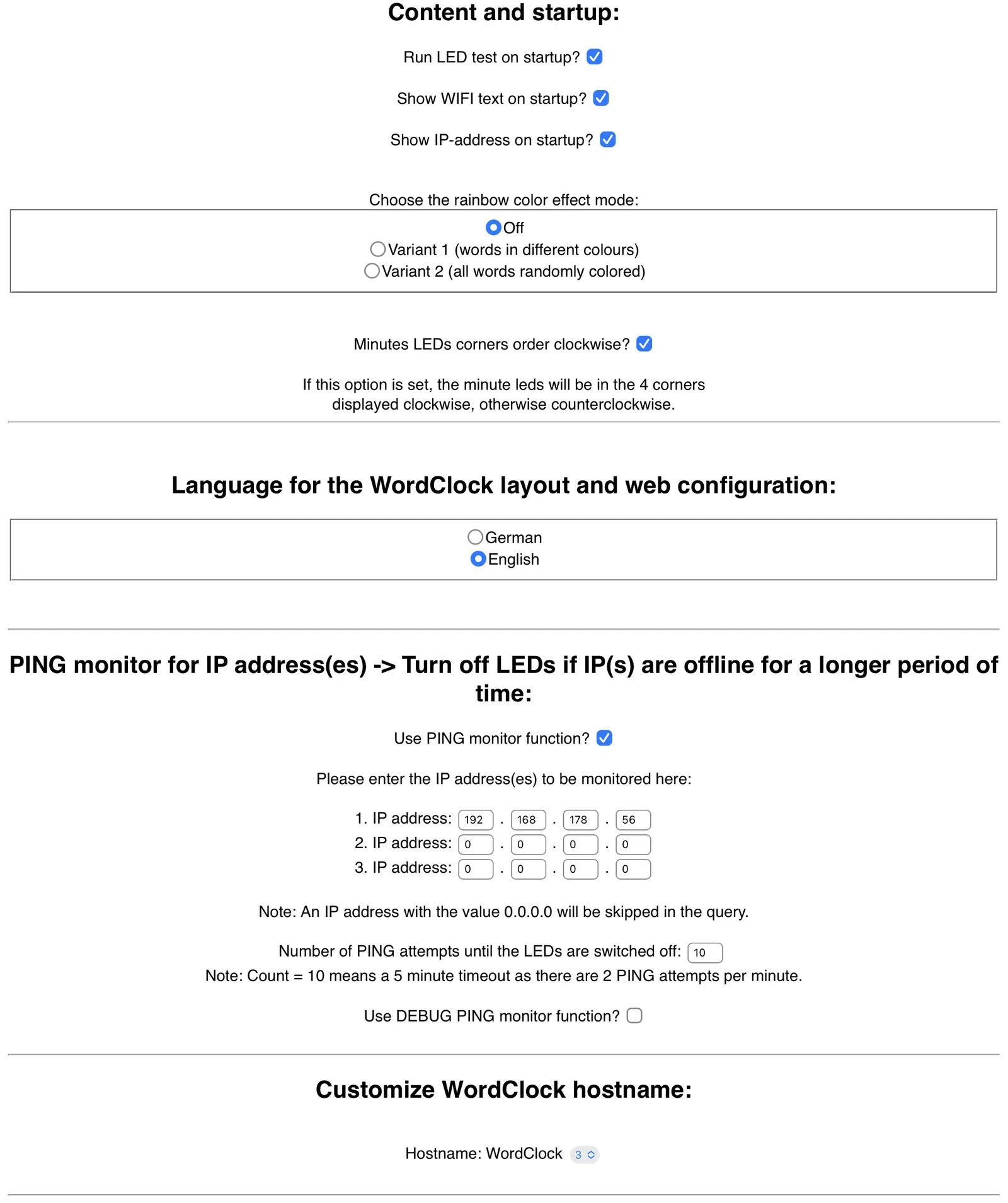

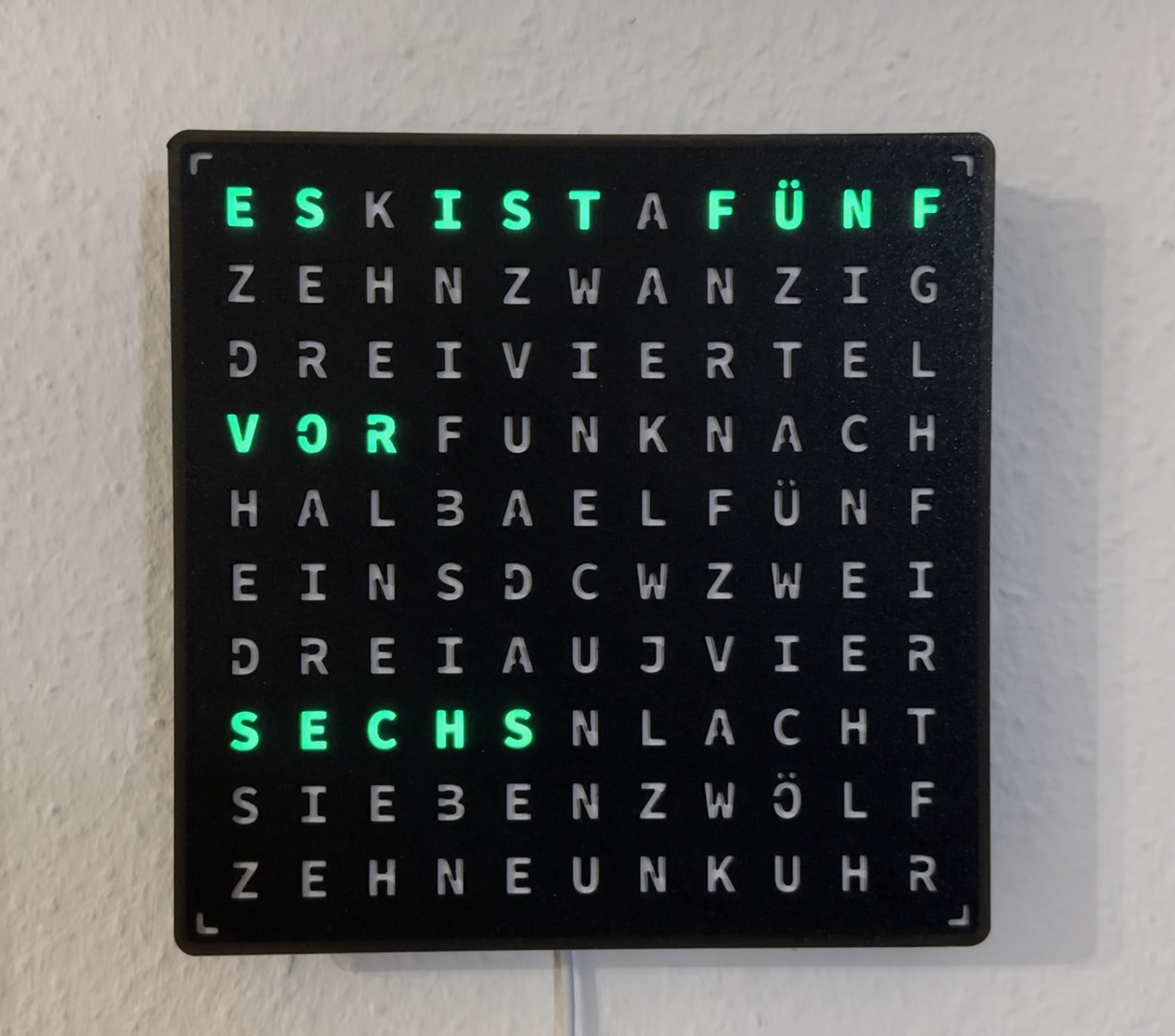

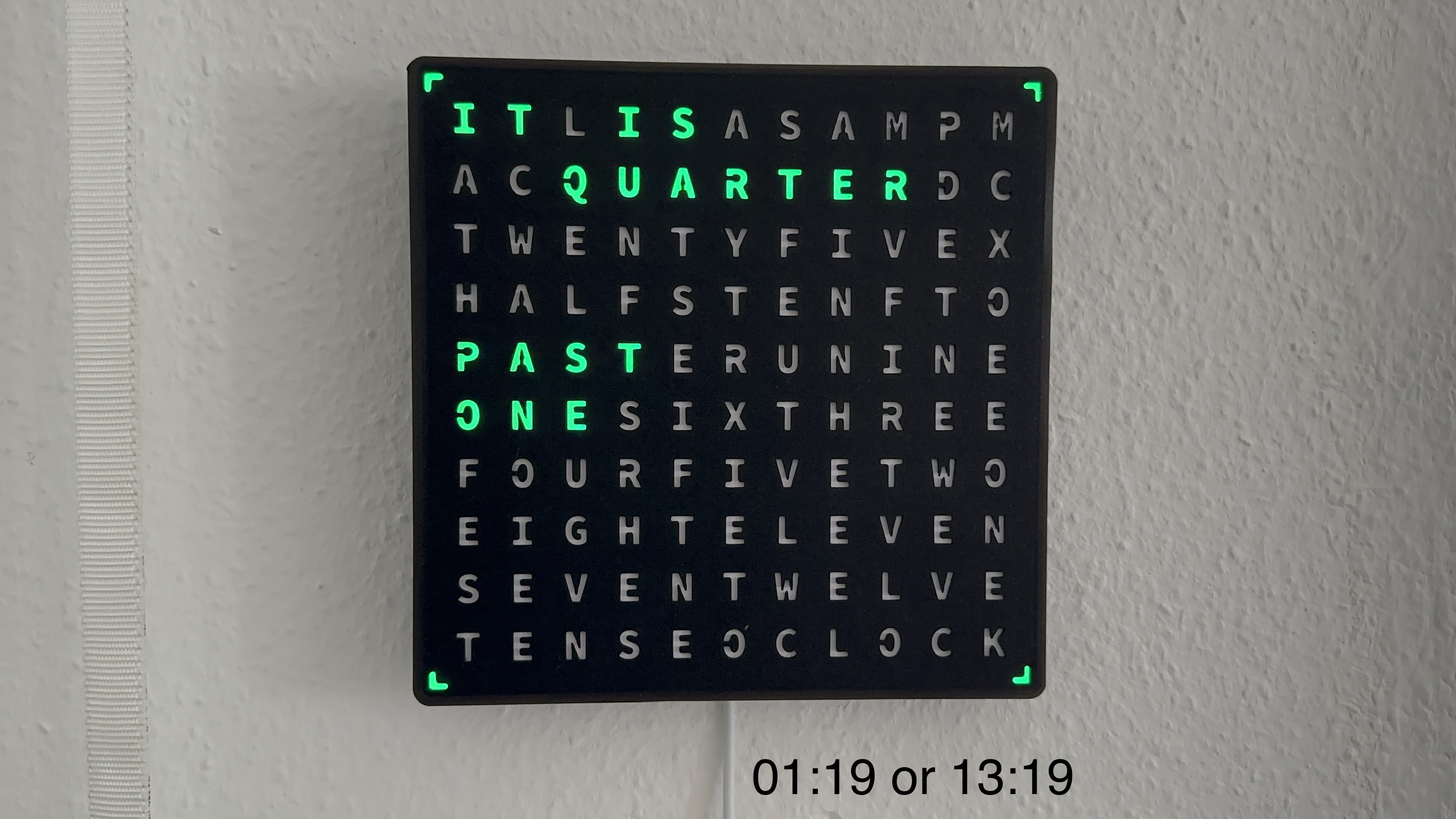

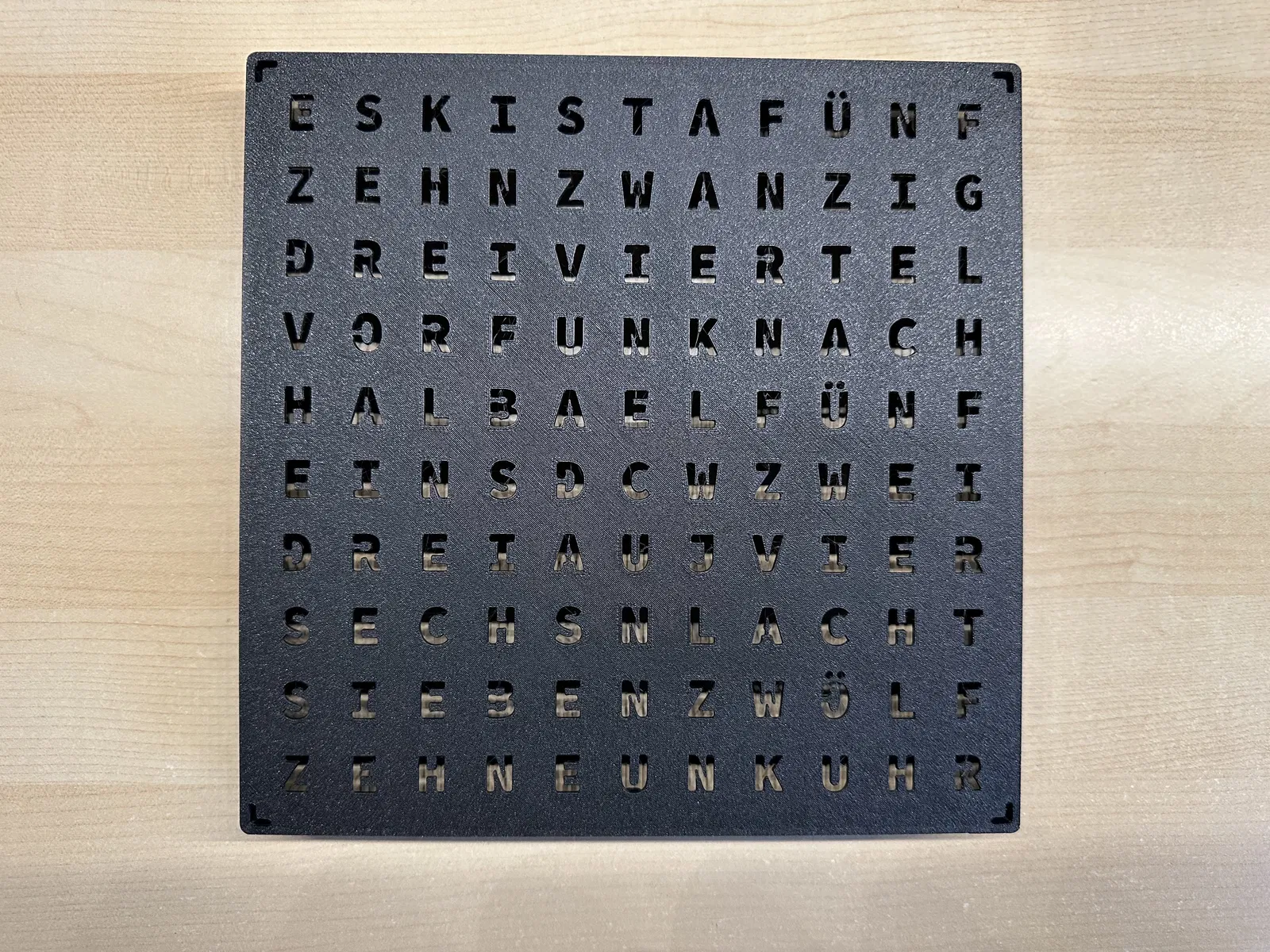

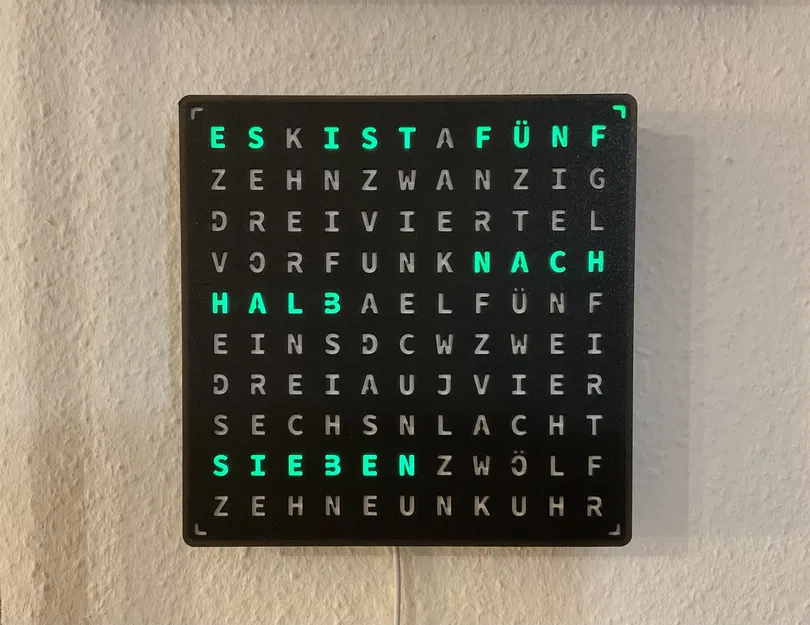

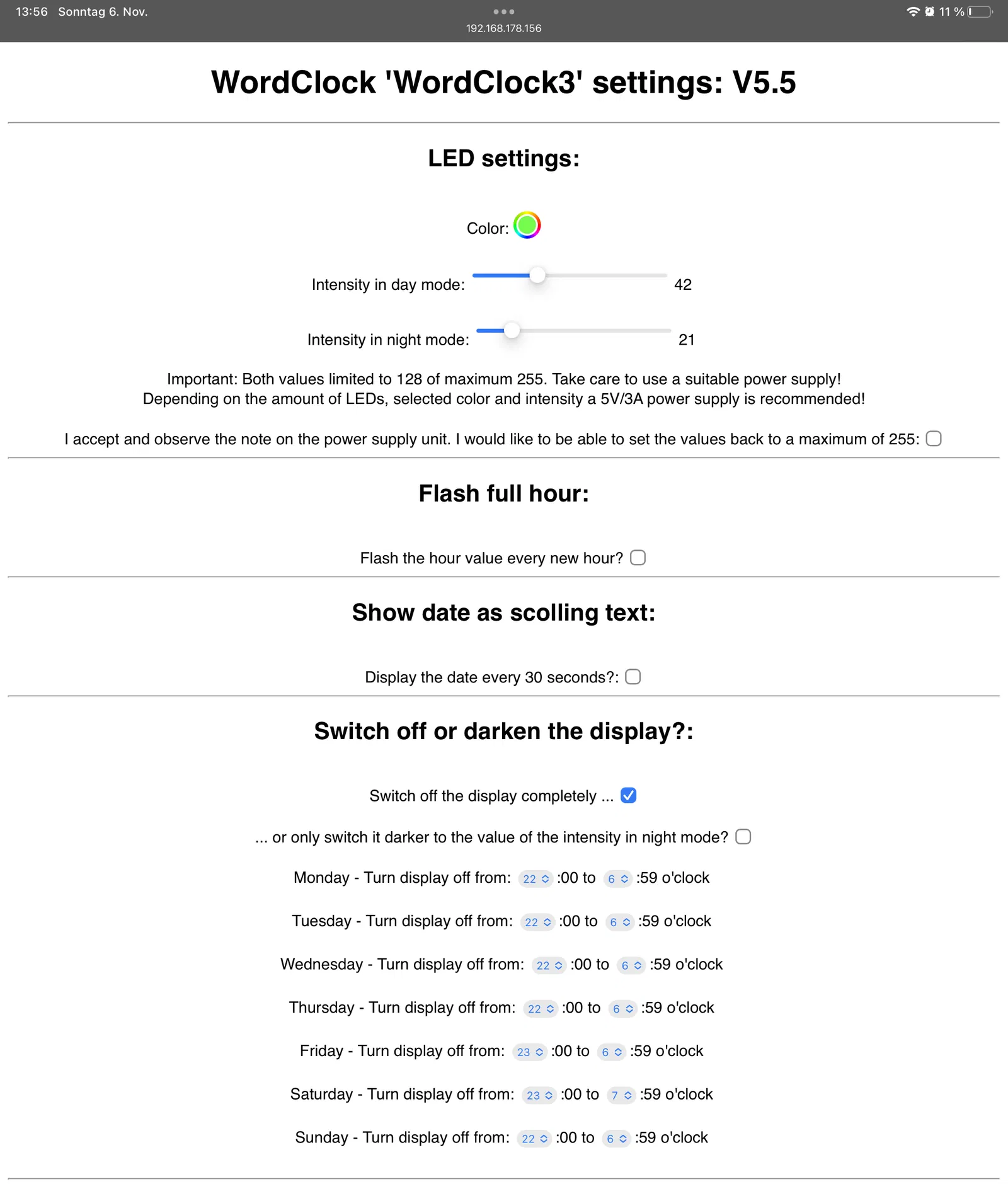

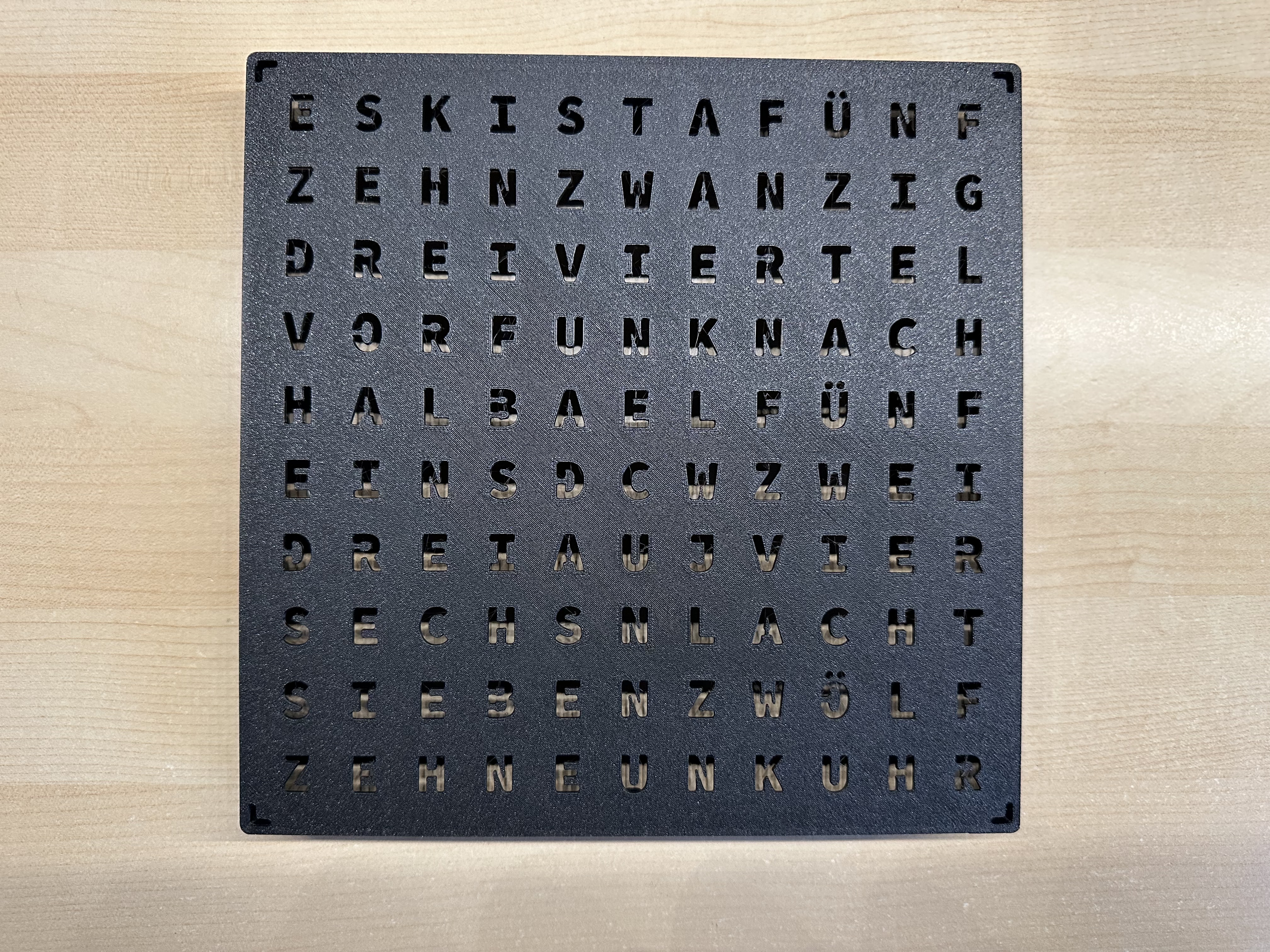

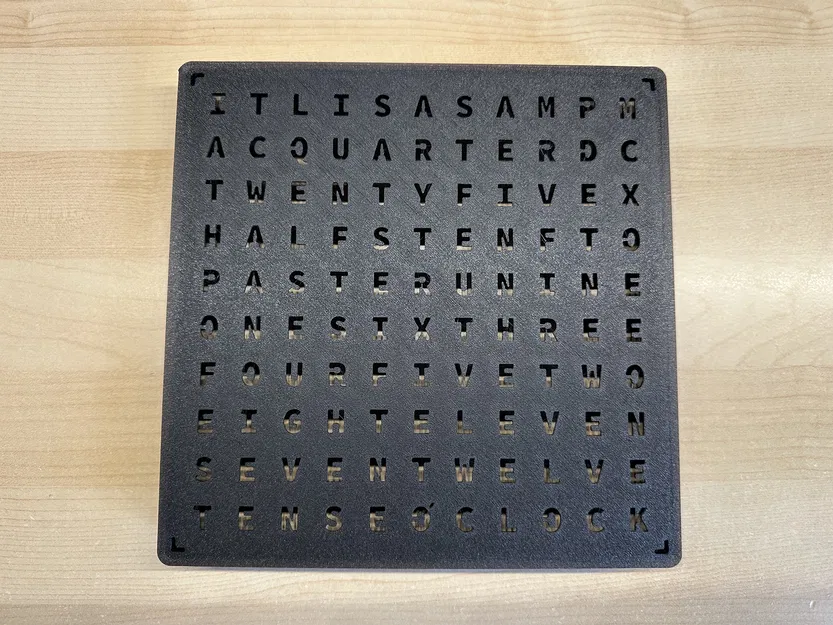

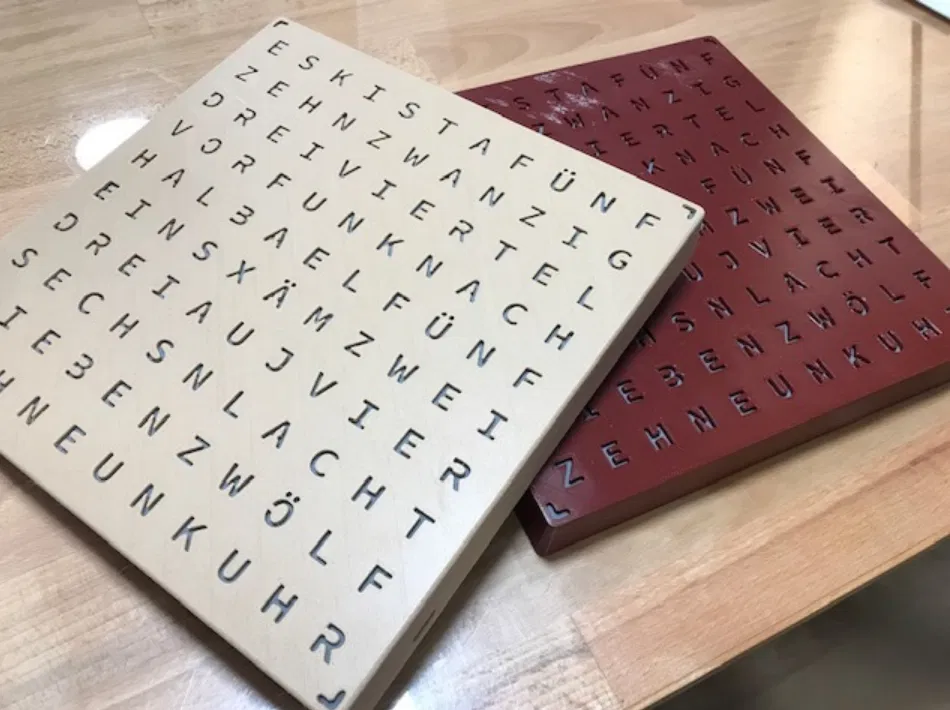

• Hỗ trợ bố cục tiếng Đức và tiếng Anh cho Đồng hồ chữ. Việc chuyển đổi giữa bố cục tiếng Đức hoặc tiếng Anh được thực hiện bằng cách chọn ngôn ngữ trong cấu hình web: Tiếng Anh: Tiếng Đức: Giao diện cấu hình web: Phần cứng yêu cầu: * 1x Node MCU V3 - bo mạch ESP8266
• Tùy chọn: 1x bo mạch RTC (DS3231)
• 114 đèn LED từ dải WS2812B 60 led/mét dài 5m
• 1x Nguồn 5V / >=3A
• 1x Cáp USB
• Dây nối các màu
• 4x ốc M3x10mm

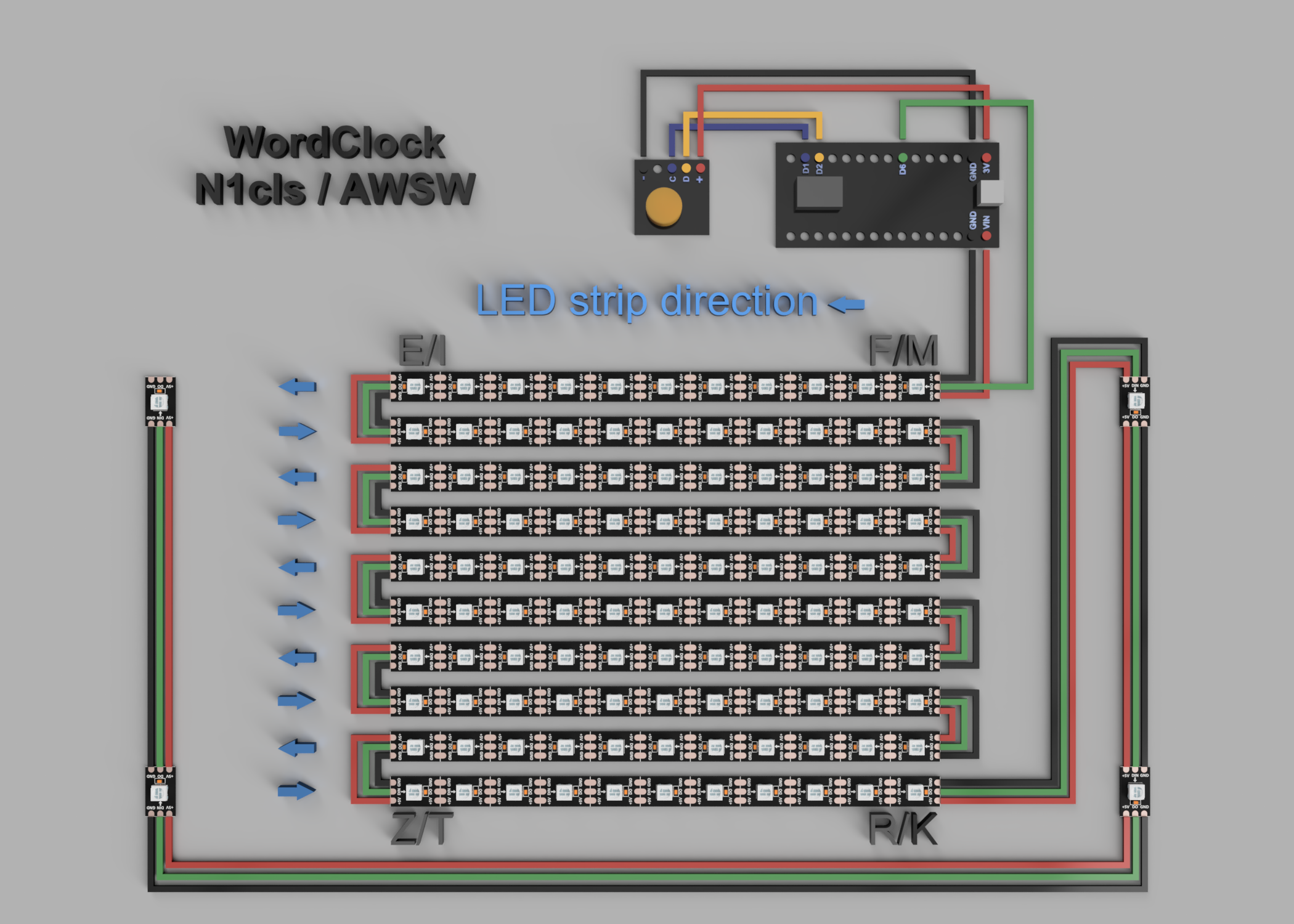

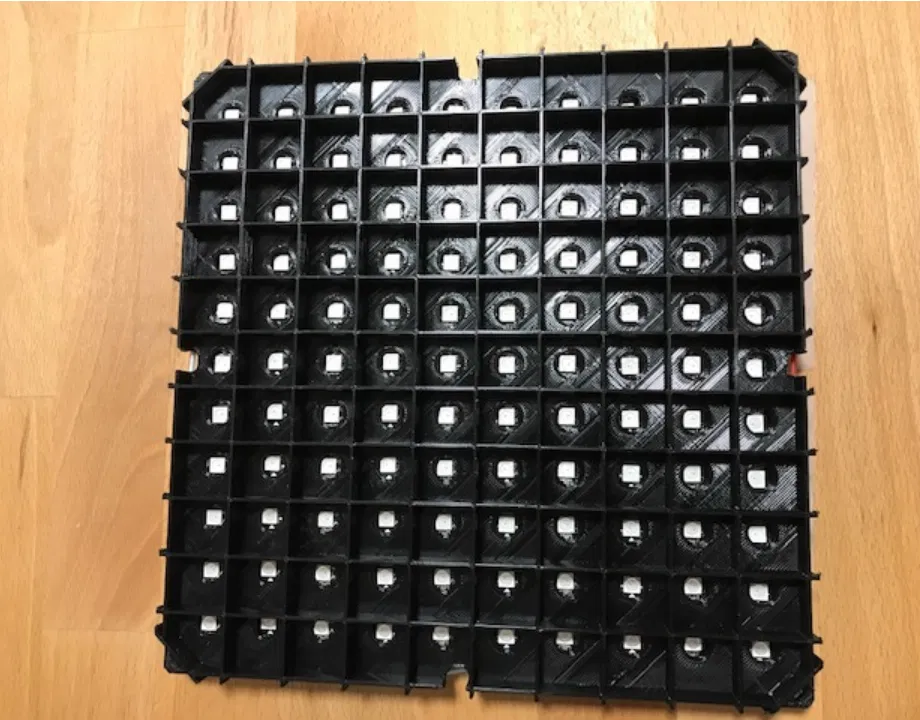

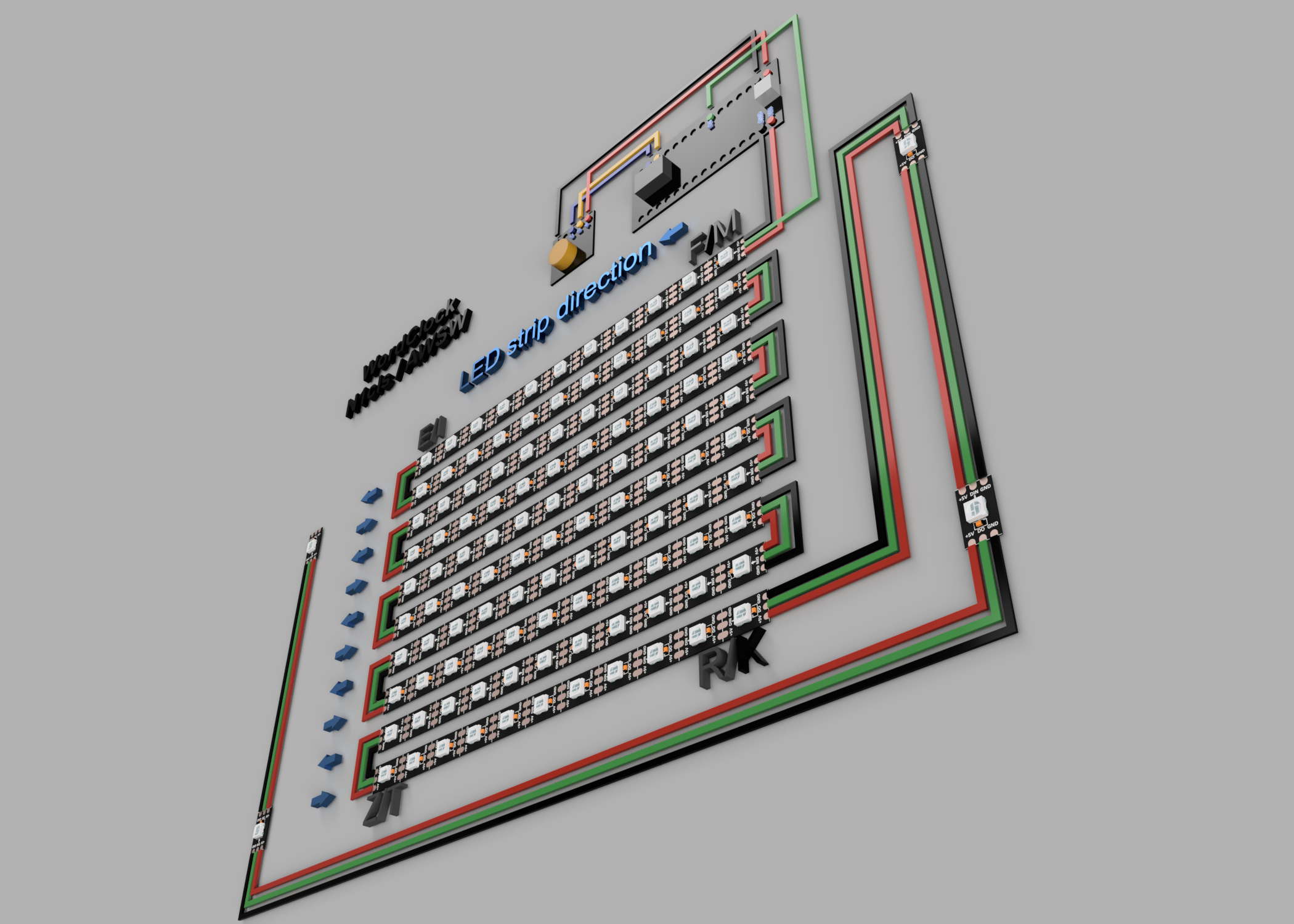

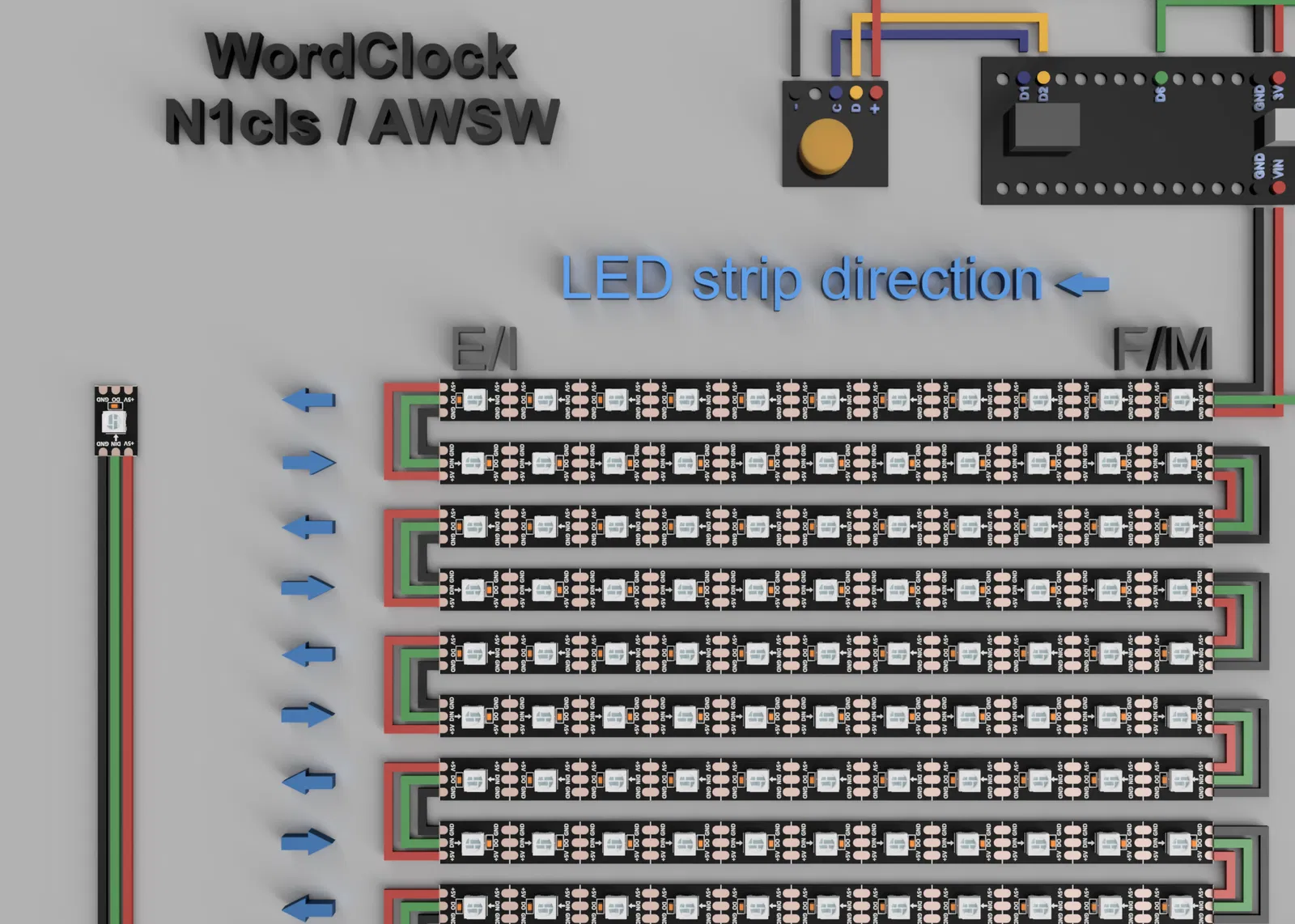

• 1x tờ giấy A4 làm bộ khuếch tán màu trắng phía sau mặt trước và phía trước bộ phận ma trận Hướng dẫn đấu dây: Lưu ý: Hãy chú ý đến chiều của dải LED như trong hình. Các đèn LED có mũi tên nhỏ sẽ chỉ cho bạn chiều của chúng. ESP8266: Dải LED RTC: (tùy chọn) Màu VIN VCC   đỏ GND GND   đen D6 DIN   xanh lá cây D1   C xanh dương D2   D vàng 3.3V   + đỏ GND   - đen Mã nguồn: * Mã nguồn có thể tải xuống từ kho lưu trữ GitHub của chúng tôi. Xem thêm chi tiết và hướng dẫn tại đó.

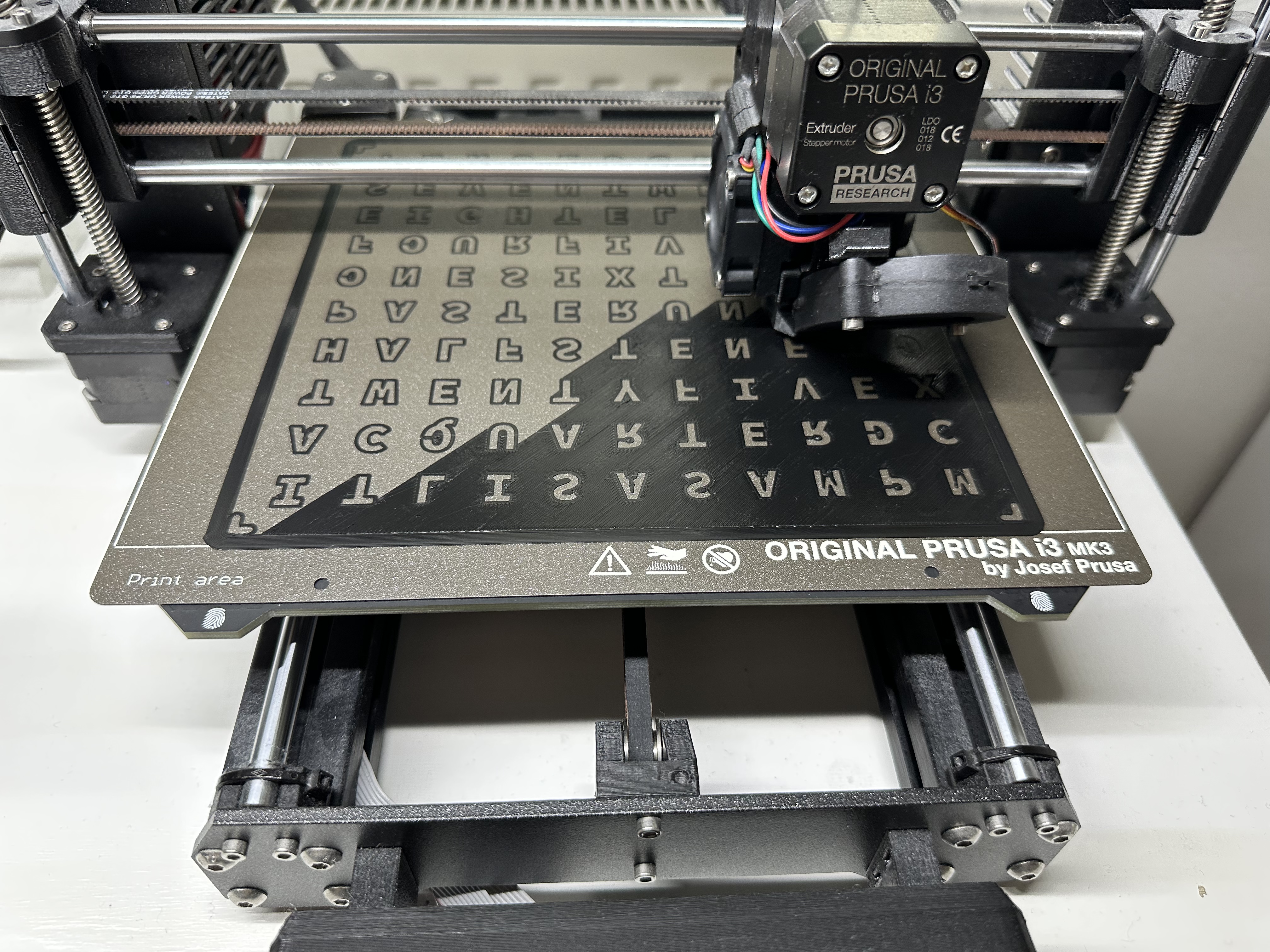

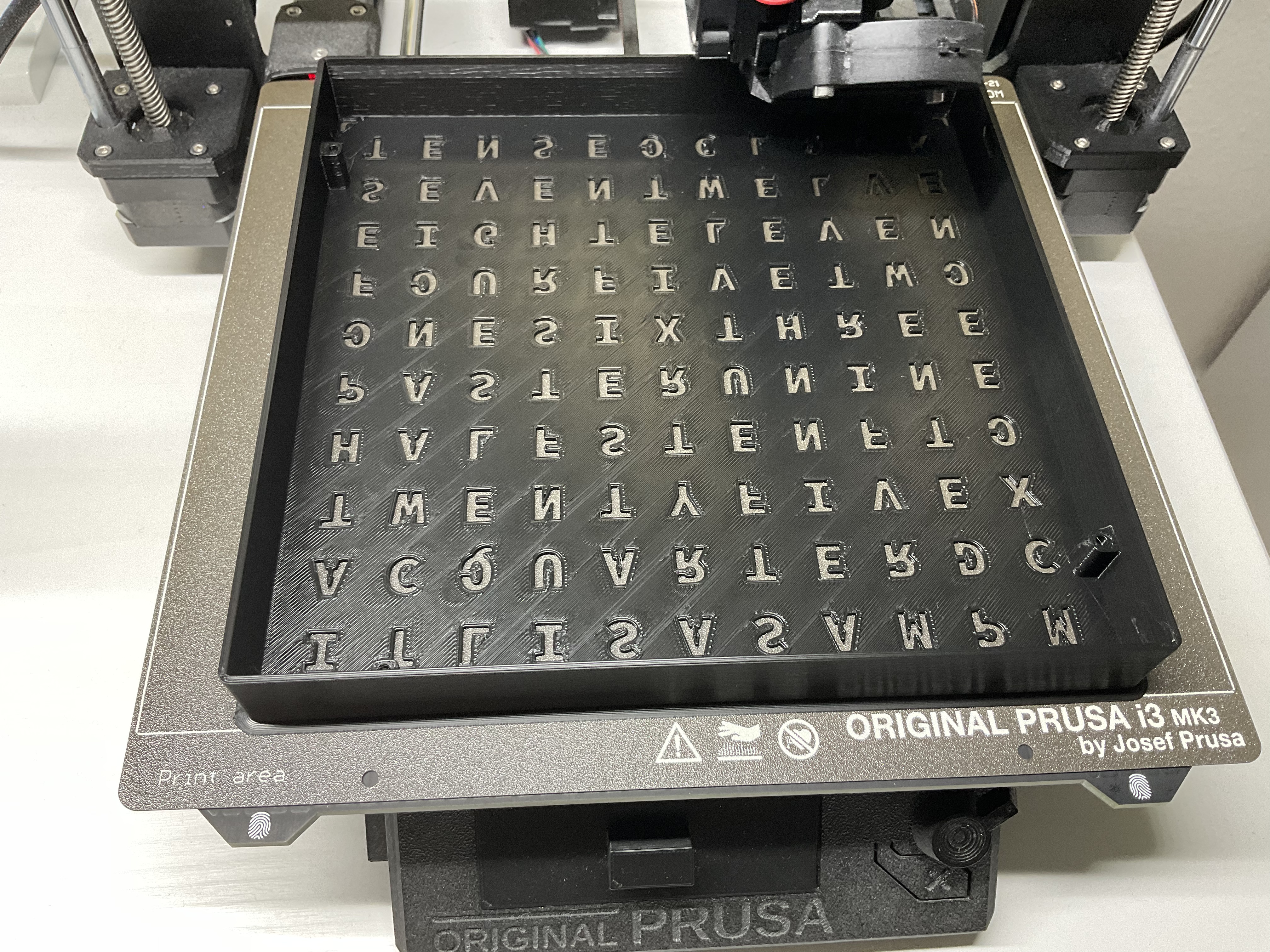

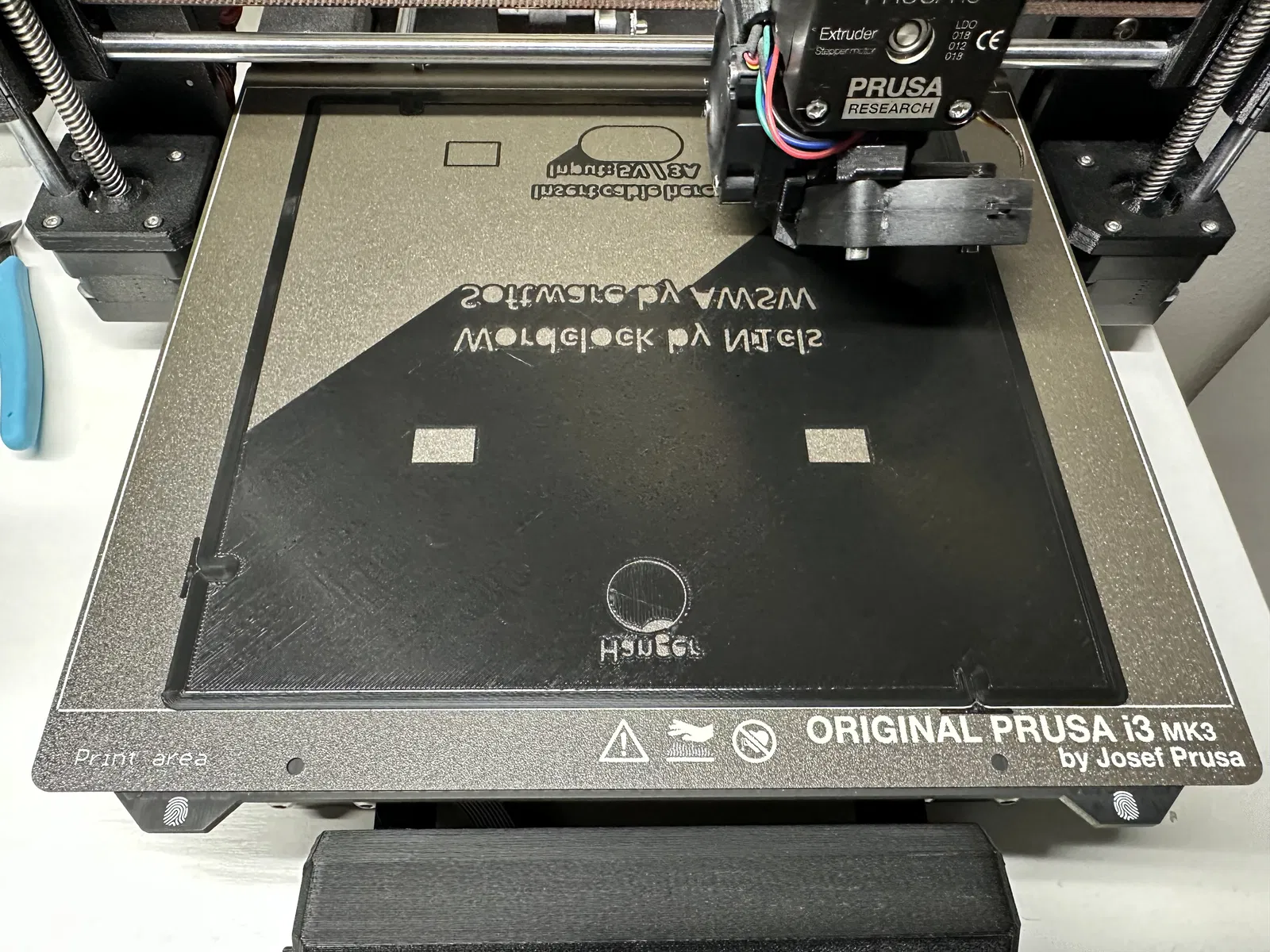

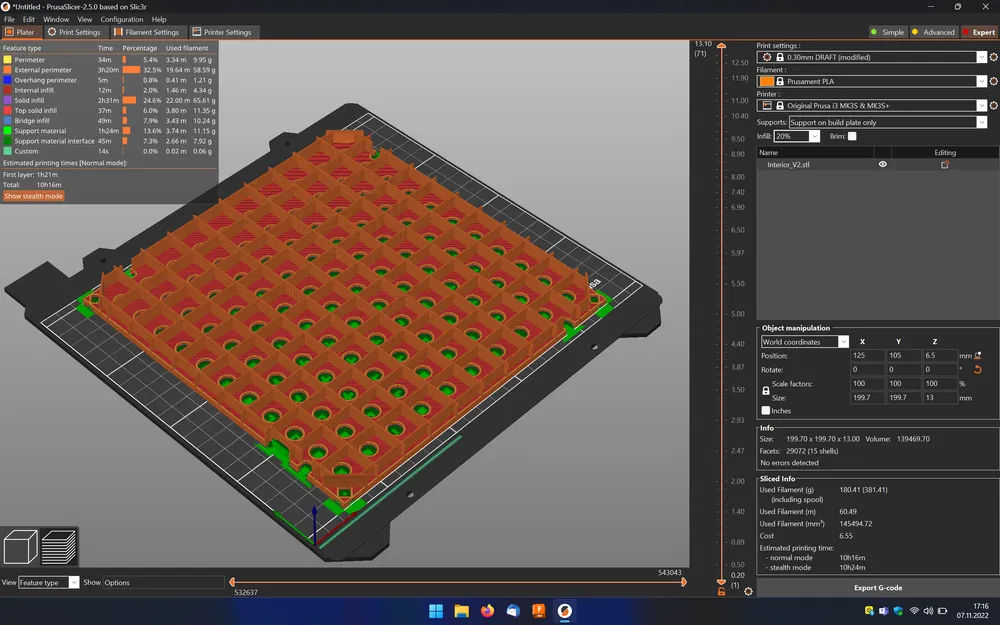

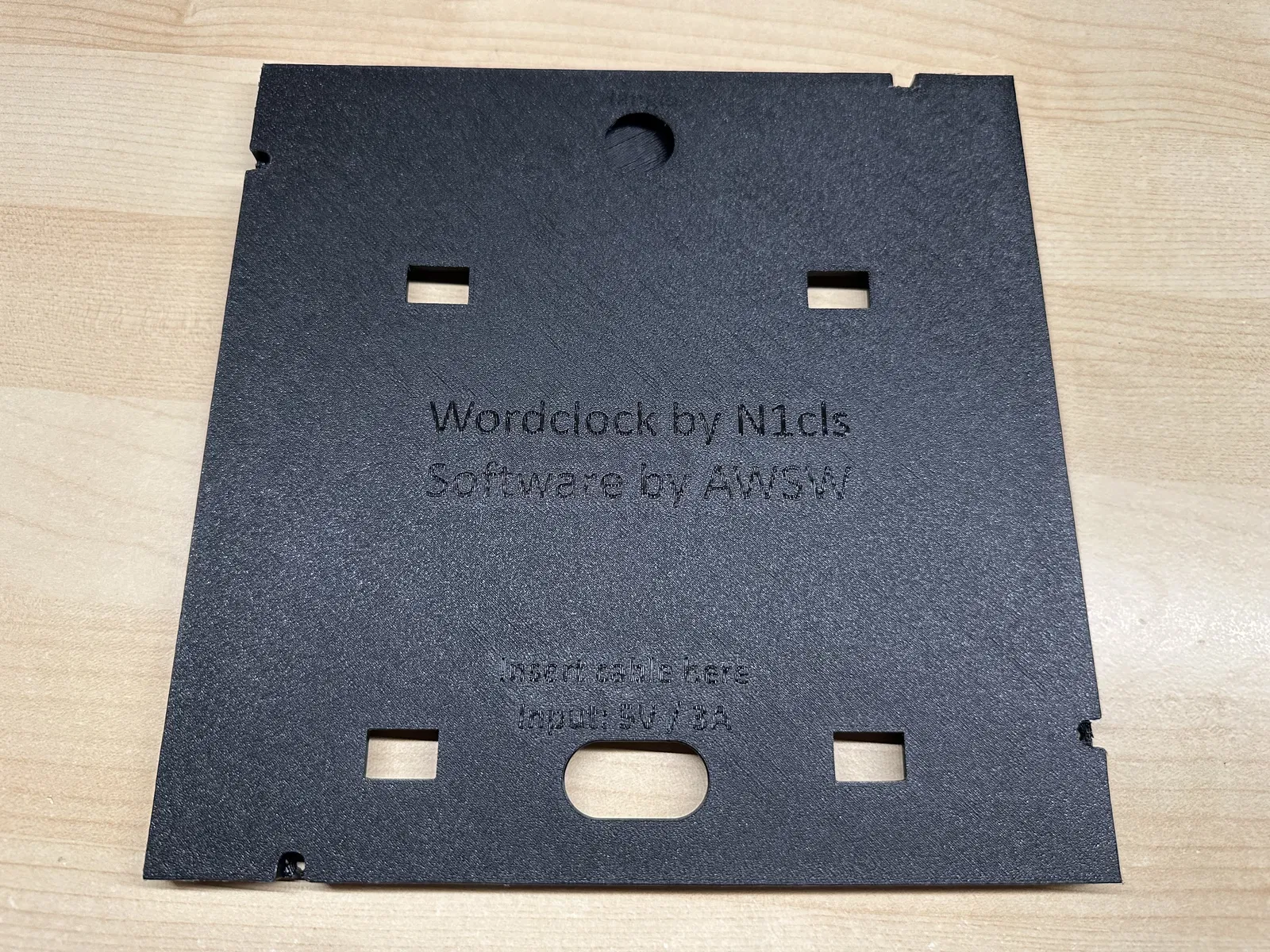

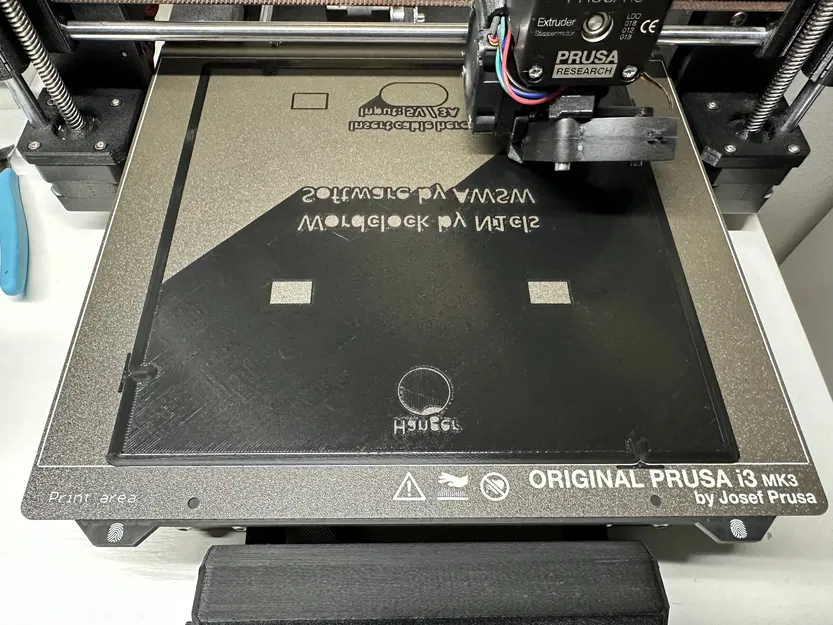

• Sau khi mã nguồn được nạp vào ESP của bạn, đồng hồ sẽ mở một điểm truy cập WiFi "WordClock" mà bạn cần kết nối. Một trang sẽ mở ra nơi bạn có thể nhập thông tin đăng nhập WiFi của mình và sau đó bạn đã sẵn sàng. Trong quá trình khởi động, Đồng hồ chữ sẽ hiển thị địa chỉ IP mạng của nó bằng các con số chạy. Nhập địa chỉ này vào trình duyệt bạn chọn trên thiết bị được kết nối cùng mạng để truy cập menu cài đặt của đồng hồ. Hướng dẫn in: * Đồng hồ chủ yếu bao gồm ba bộ phận in: nắp trước, bộ phận giữa và mặt sau. Bạn nên sử dụng sợi tối màu cho nắp trước để tránh ánh sáng từ đèn LED xuyên qua vật liệu nắp trước (sẽ có giải pháp sớm). Đối với bộ phận giữa, bạn nên sử dụng cấu trúc hỗ trợ (đang làm việc trên bản cập nhật cho nó). Theo kinh nghiệm của tôi, dễ nhất là in bộ phận này với mặt sẽ gắn đèn LED úp xuống.

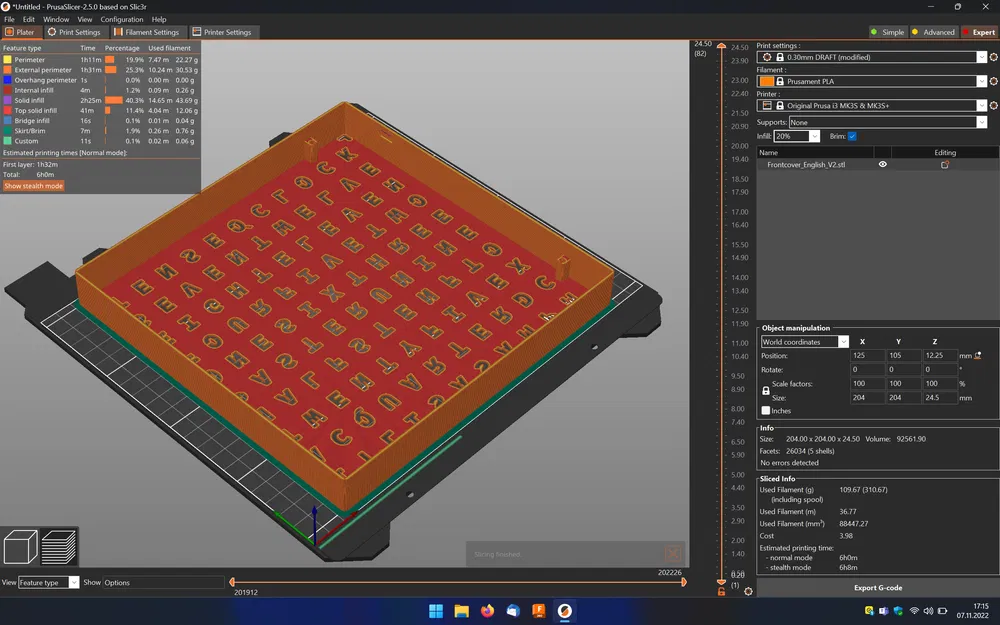

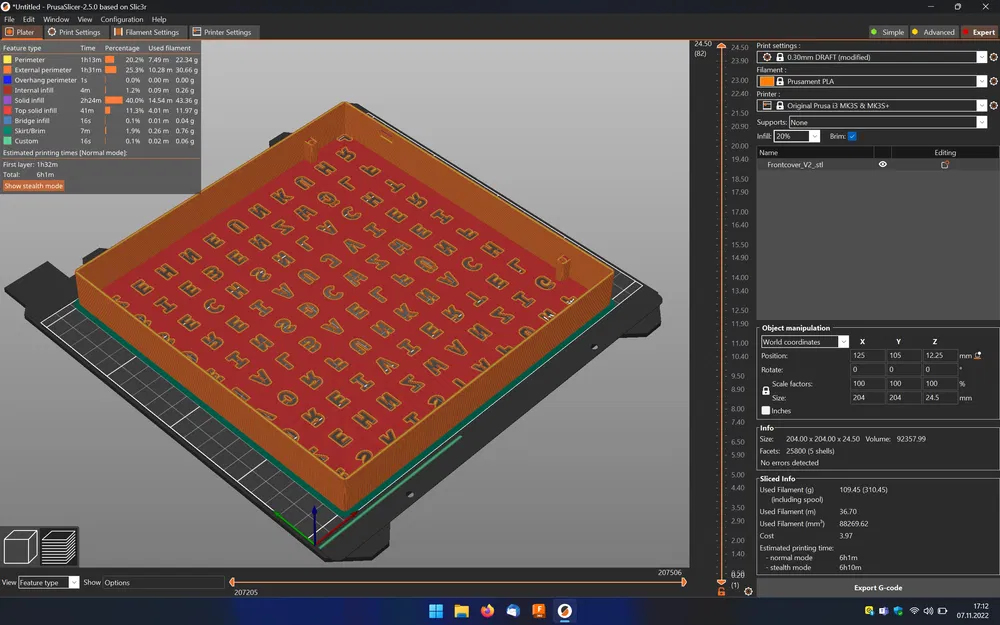

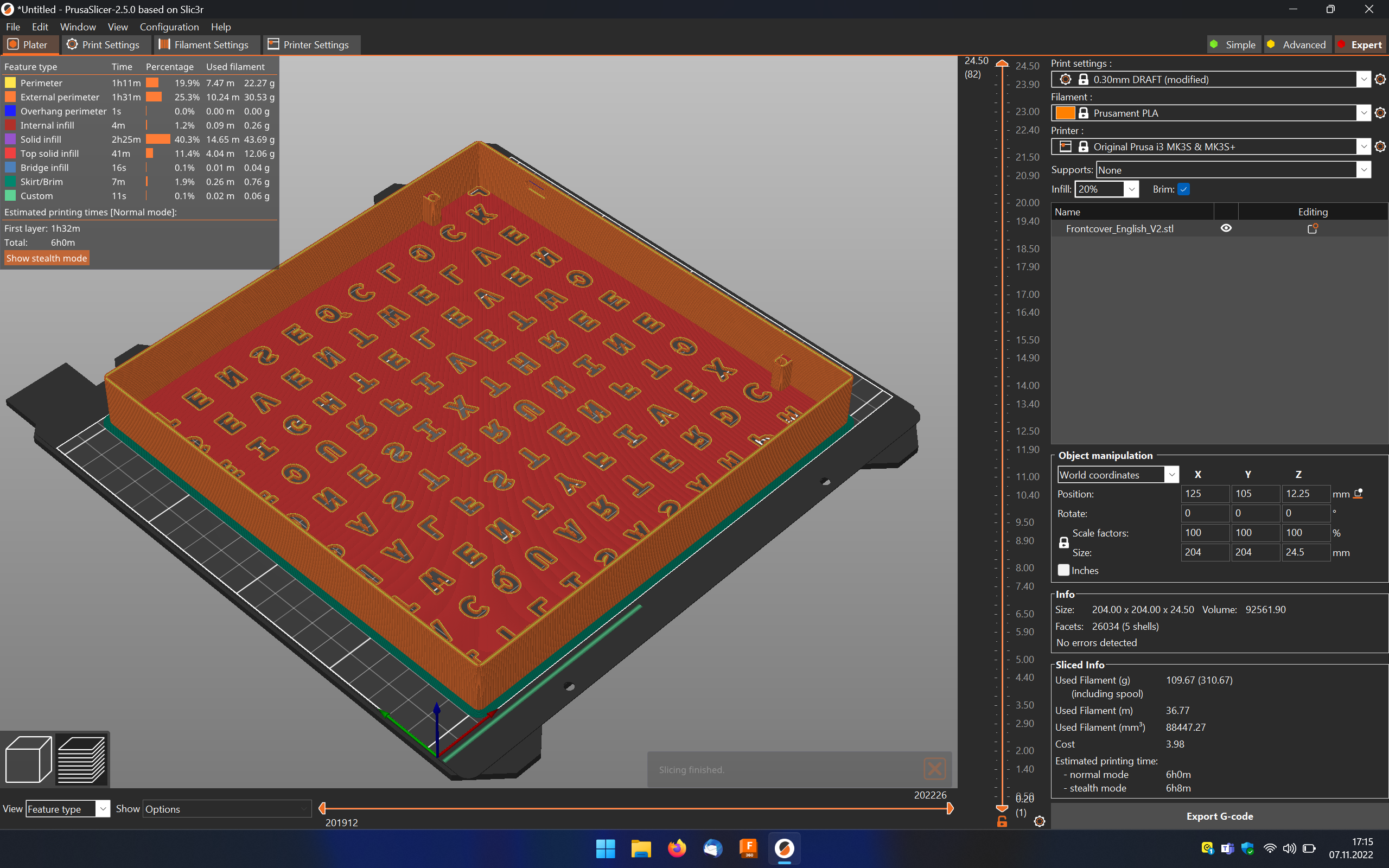

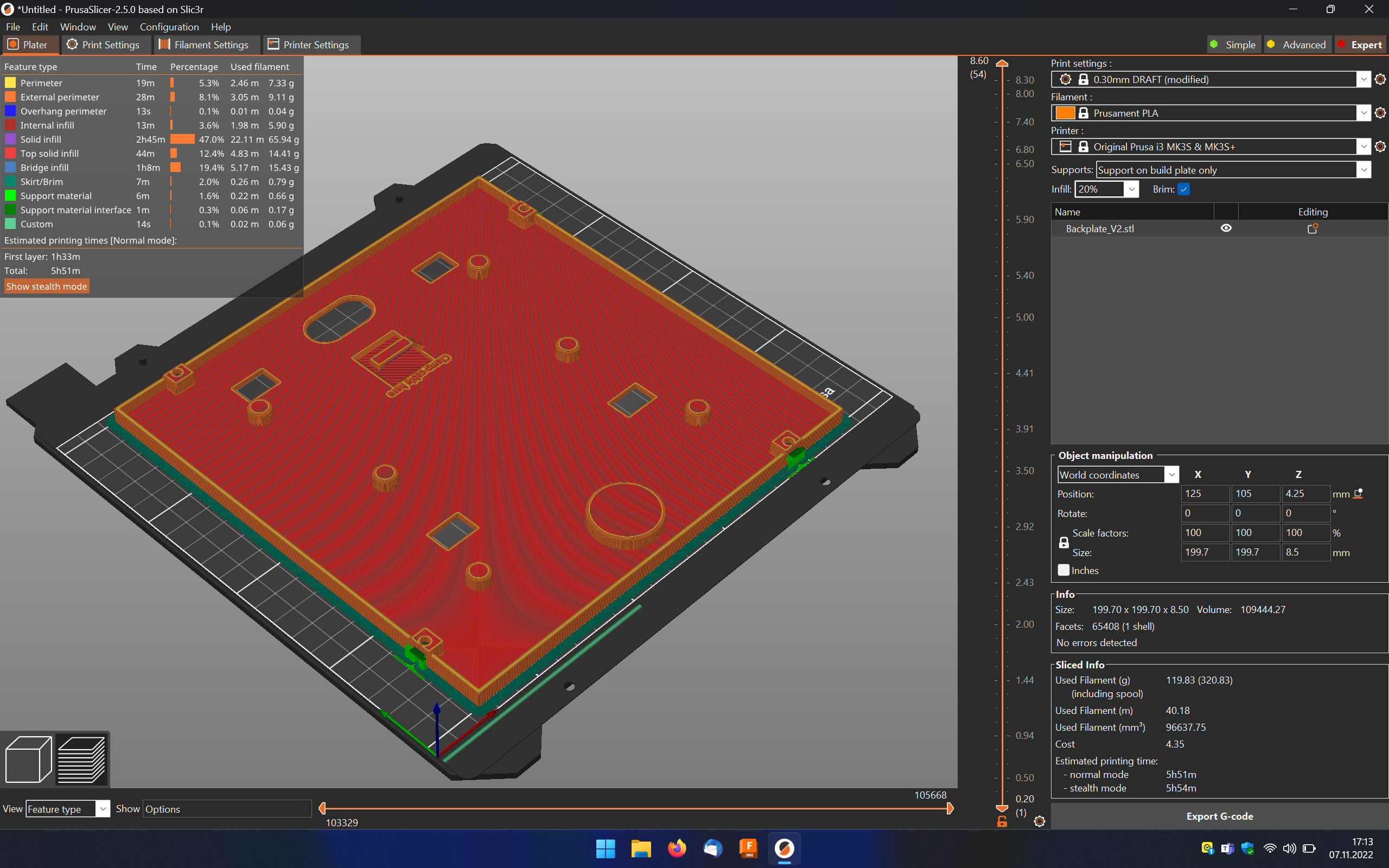

• Chế độ in nháp 0.3 nếu bạn sử dụng tấm in có vân. Chế độ tốc độ 0.2 cho tấm thép.

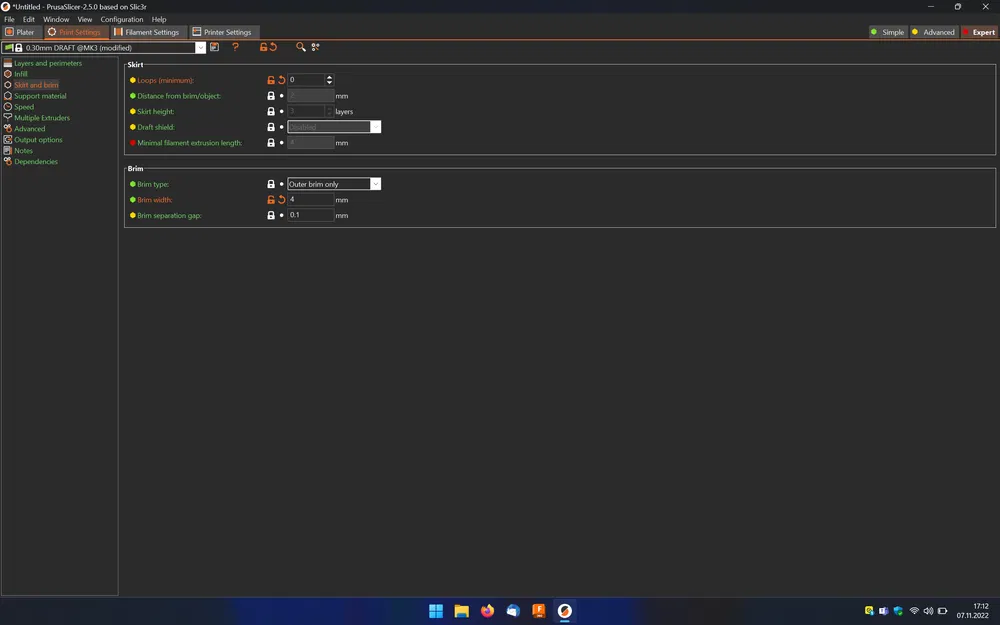

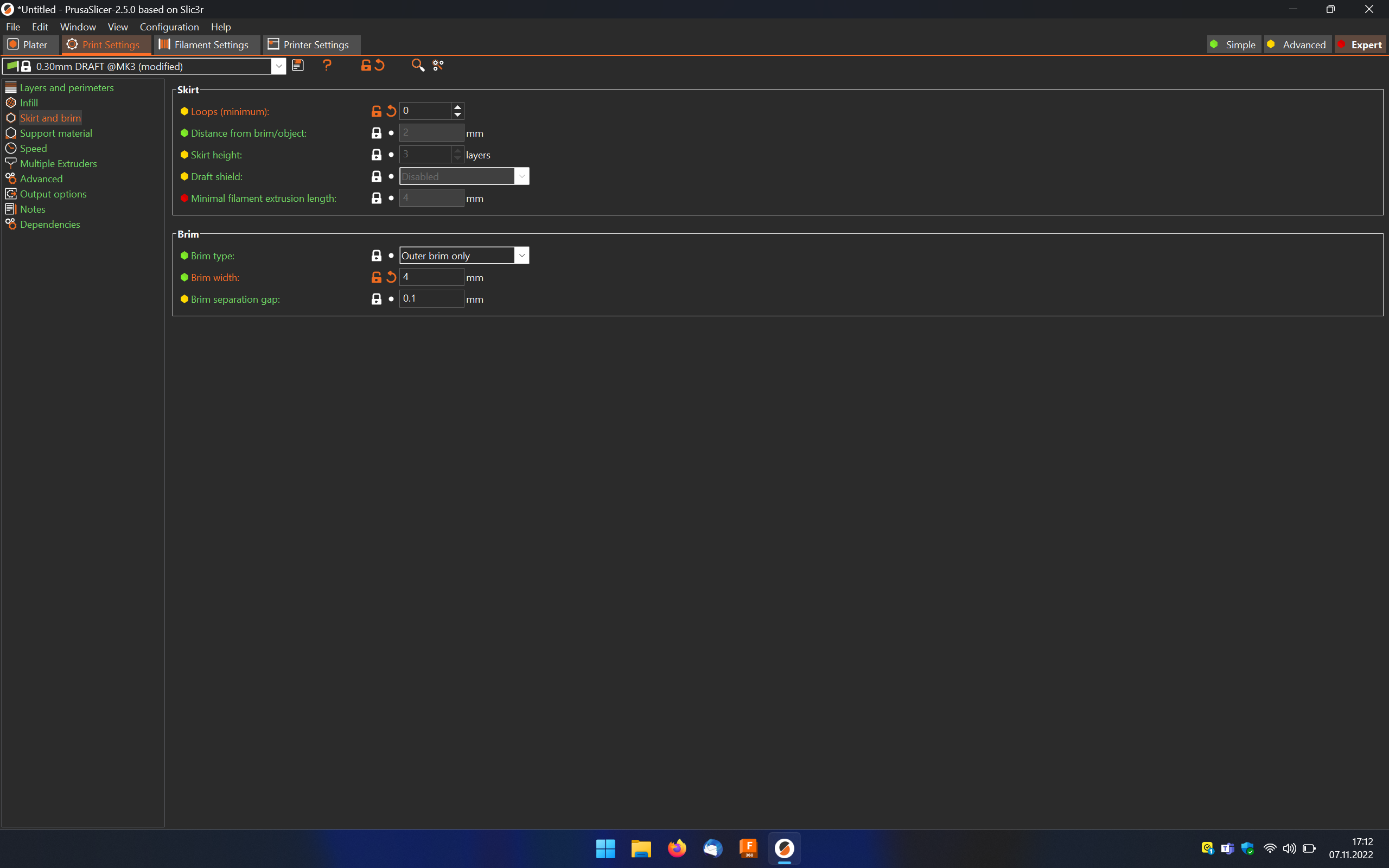

• Brim được bật hoạt động với 4mm cho bộ phận trước và sau để tránh cong vênh.
• Vòng lặpSkirt không hoạt động cho tất cả các bộ phận để có thể in trên Prusa MK3S(+).

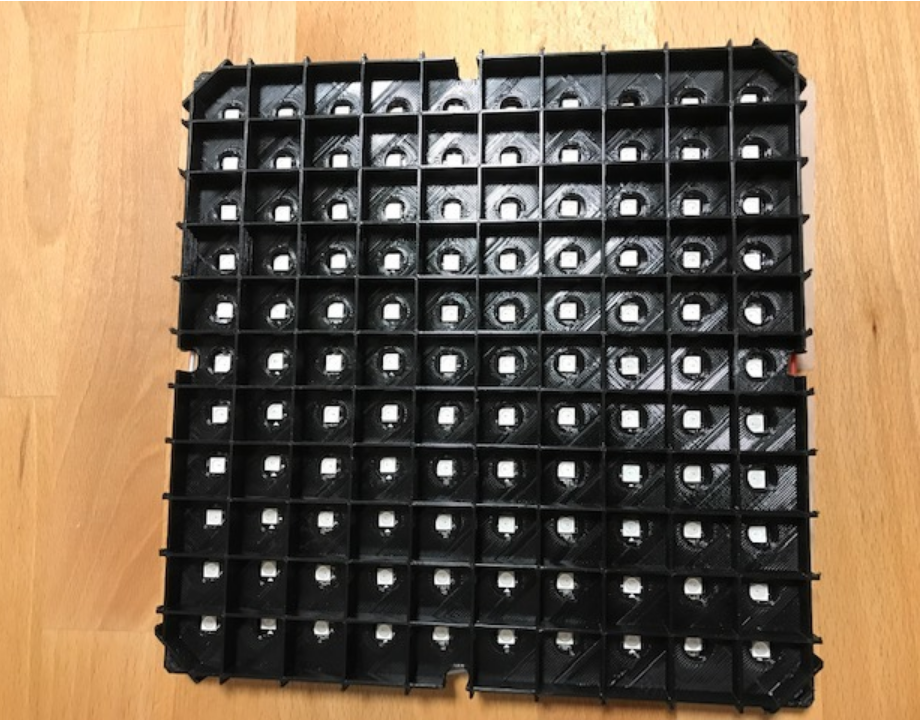

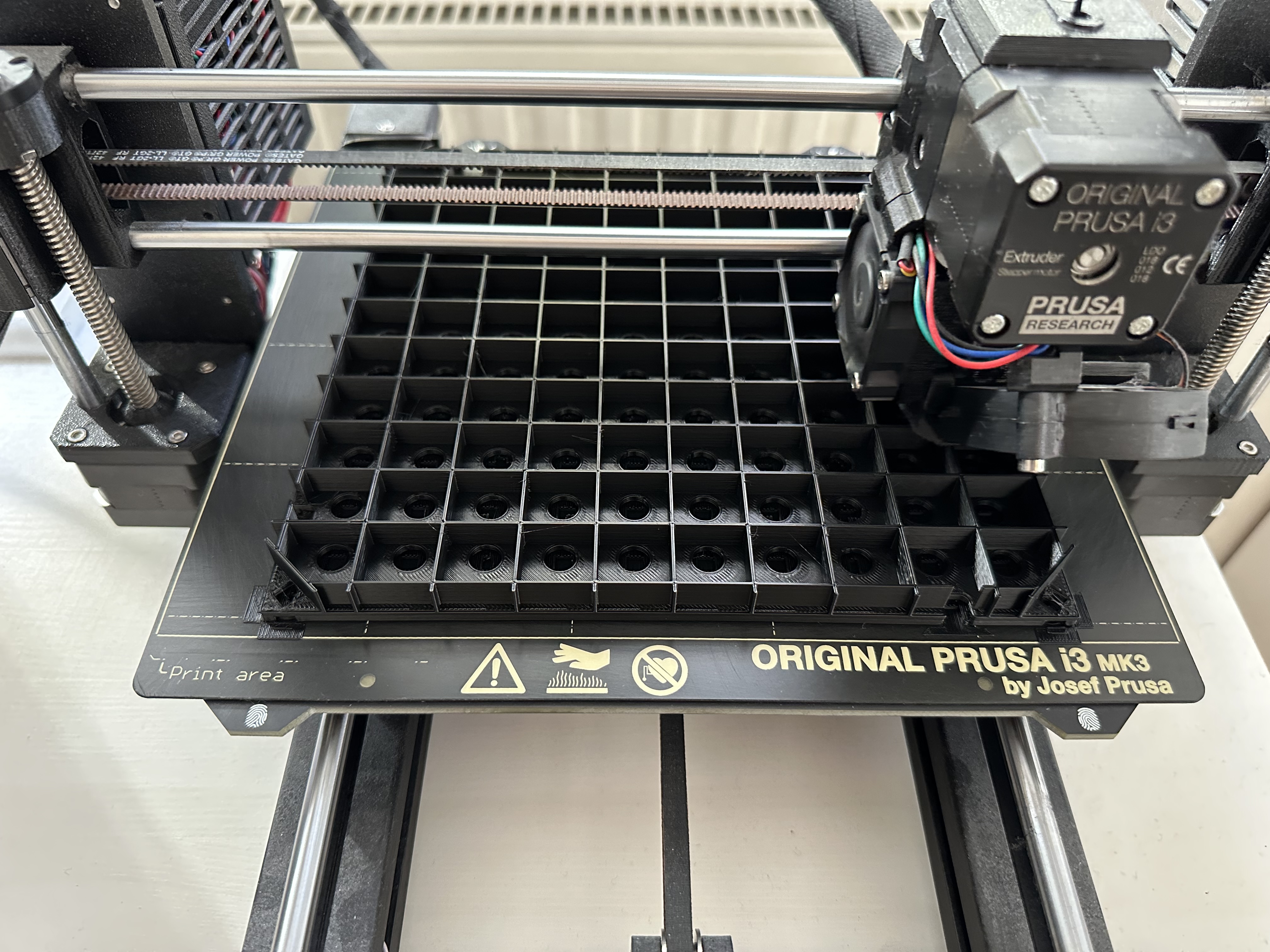

• Cần hỗ trợ cho bộ phận ma trận bên trong.
• Có thể in hoàn toàn bằng PLA.

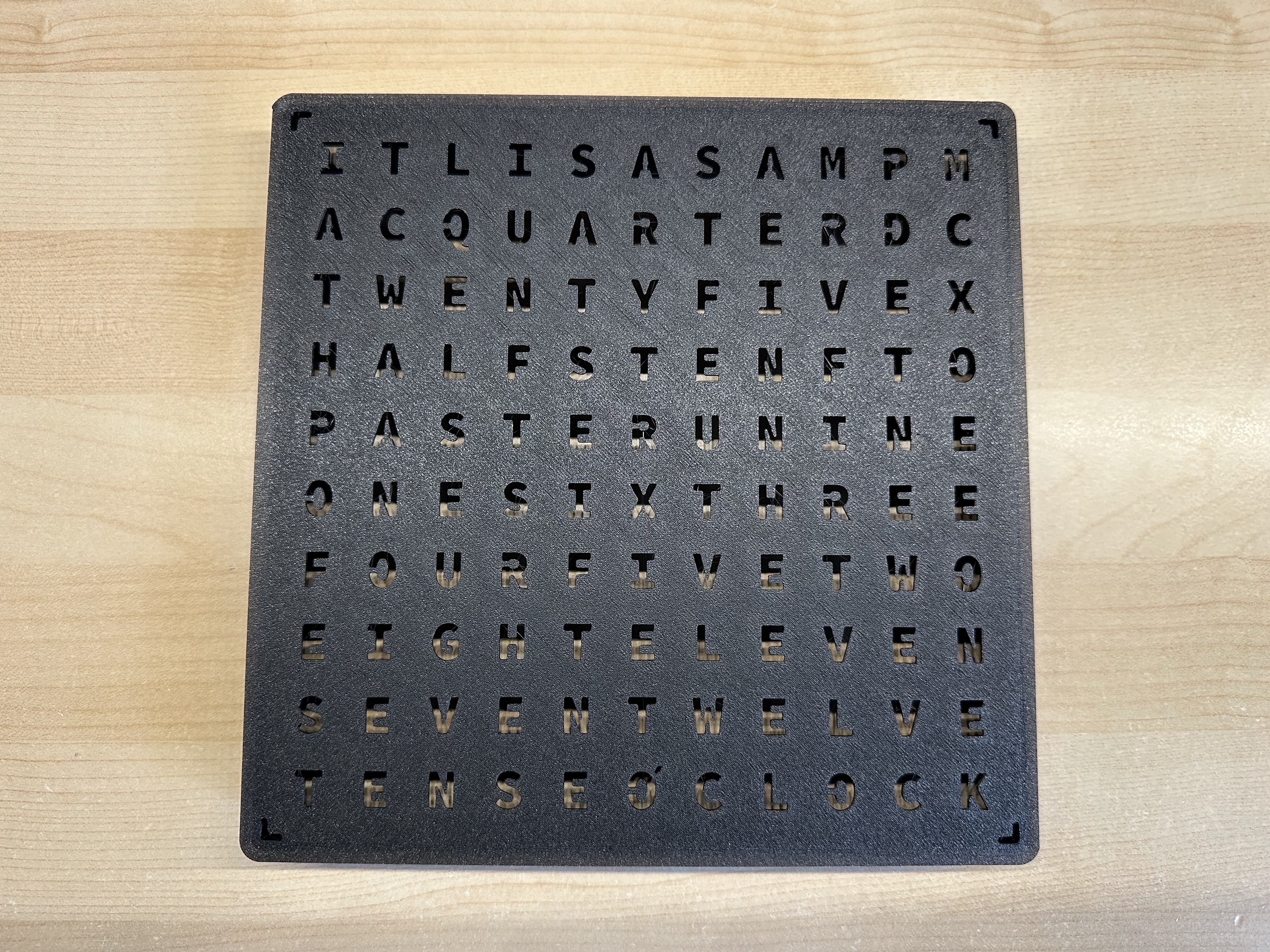

• Bộ phận trước nên được in bằng màu tối để tránh ánh sáng xuyên qua các chữ cái.
• Bộ phận ma trận cần được in bằng màu đen để tránh ánh sáng xuyên sang các phần khác.
• Tất cả các bộ phận đều được cập nhật liên tục để tối ưu hóa cả vỏ của Đồng hồ chữ. Nếu bạn xây dựng một cái khác, hãy kiểm tra các file mới tại đây. Chúc bạn in vui vẻ :)
