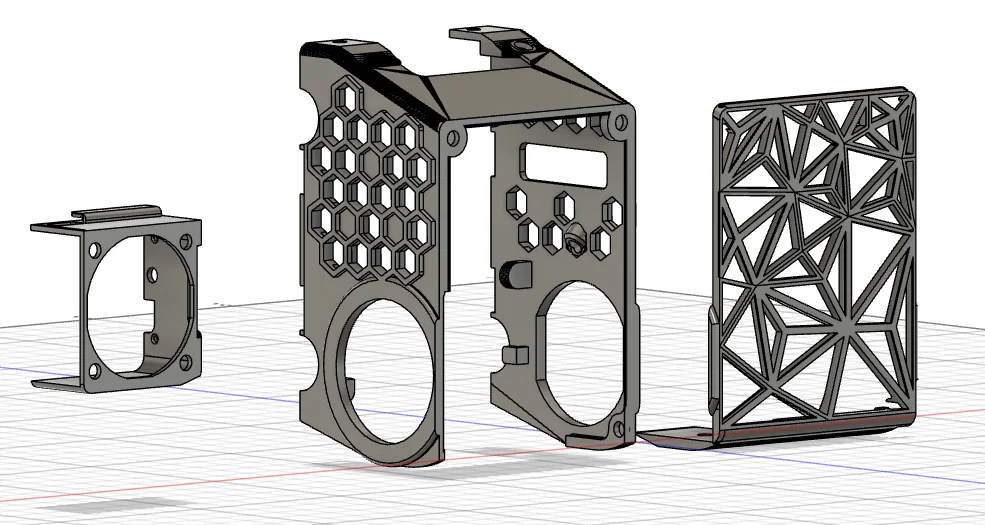

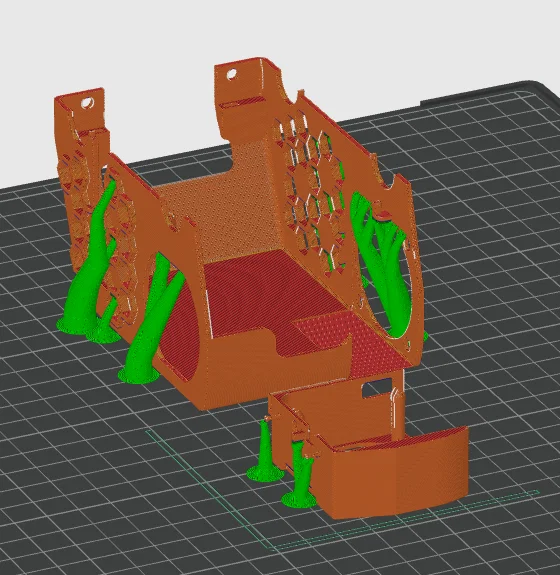

Nâng cấp vỏ quạt 4020 cho đầu đùn máy in Qidi Plus 4

Remix từ Đầu công cụ im lặng Qidi plus 4 Tác giả Kameo

Tác giả Rhiz0matics_2506753

Lượt tải
241
Lượt thích
76
Lượt coi
2.737

File 7 18,2 MB

  • Qidi_Plus_4_Extruder_shroud_no_faceplate_1776049613.stepSTEP · 4,4 MB
  • Fan_Shroud_Pin_in_1776049614.stepSTEP · 526,5 KB
  • Fan_Shroud_Screw_in_1776049615.stepSTEP · 417,2 KB
  • Option_2_Qidi_Plus4_20xX40X40_Extruder_Fan_Quiet_Upgrade_with_Shrouds_and_Faceplate_1776049616.stepSTEP · 5,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đã hoàn thiện, kiểm tra kỹ lưỡng và sử dụng tốt.

Lựa chọn 1

  • Tách rời phần vỏ quạt (fan shroud) khỏi vỏ đầu đùn (extruder shroud) như thiết kế gốc.
    • Sử dụng vỏ quạt mới có nam châm để kết nối với nam châm trên đầu đùn nguyên bản.
    • Có chốt để khớp với lỗ định vị, đồng thời vẫn cho phép nhấc quạt đầu đùn lên dễ dàng.
    • Sử dụng chốt để gắn vỏ vào đầu đùn tại vị trí ốc vít cũ.

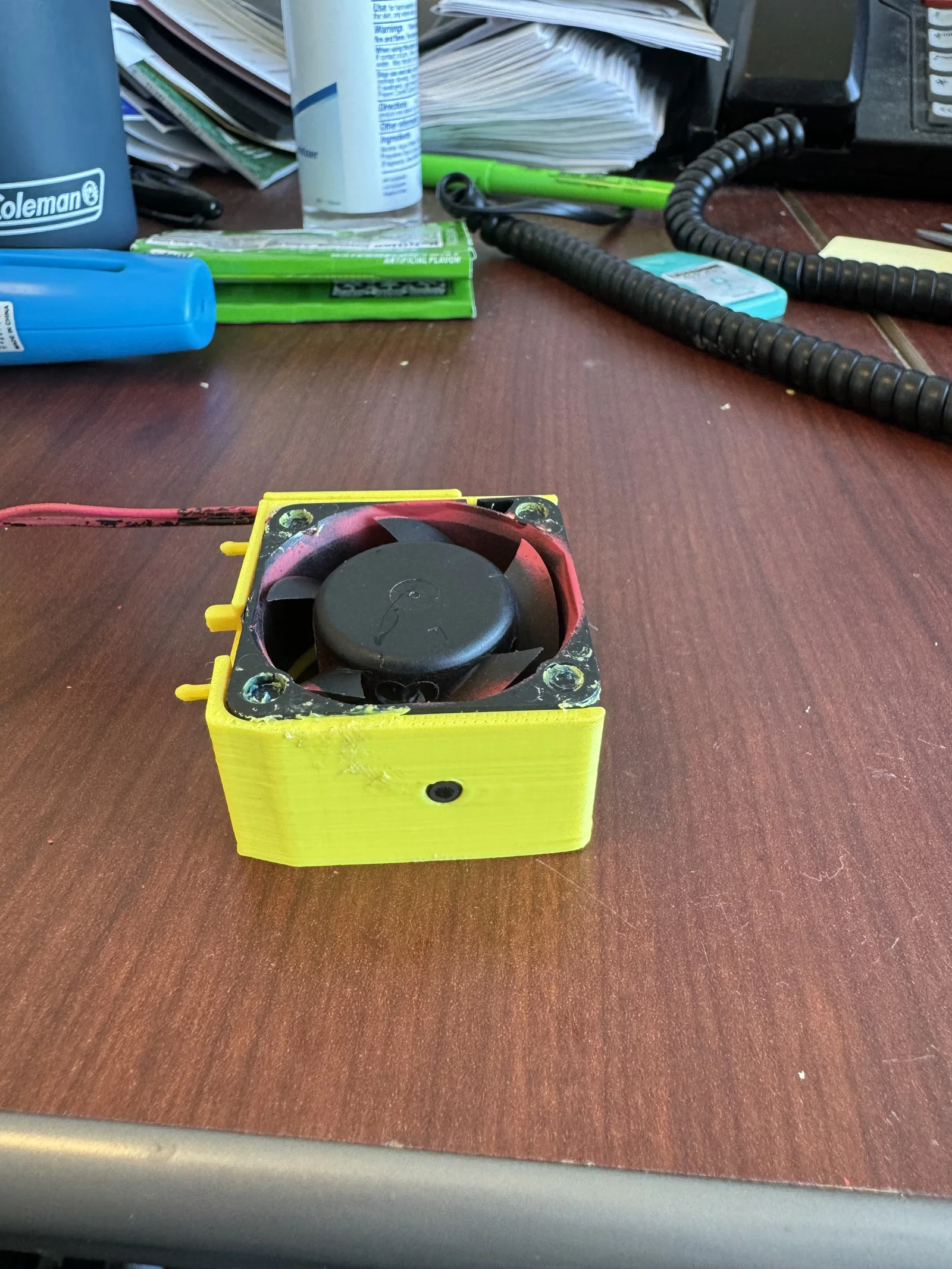

    • Sử dụng chốt để cố định quạt vào vỏ.

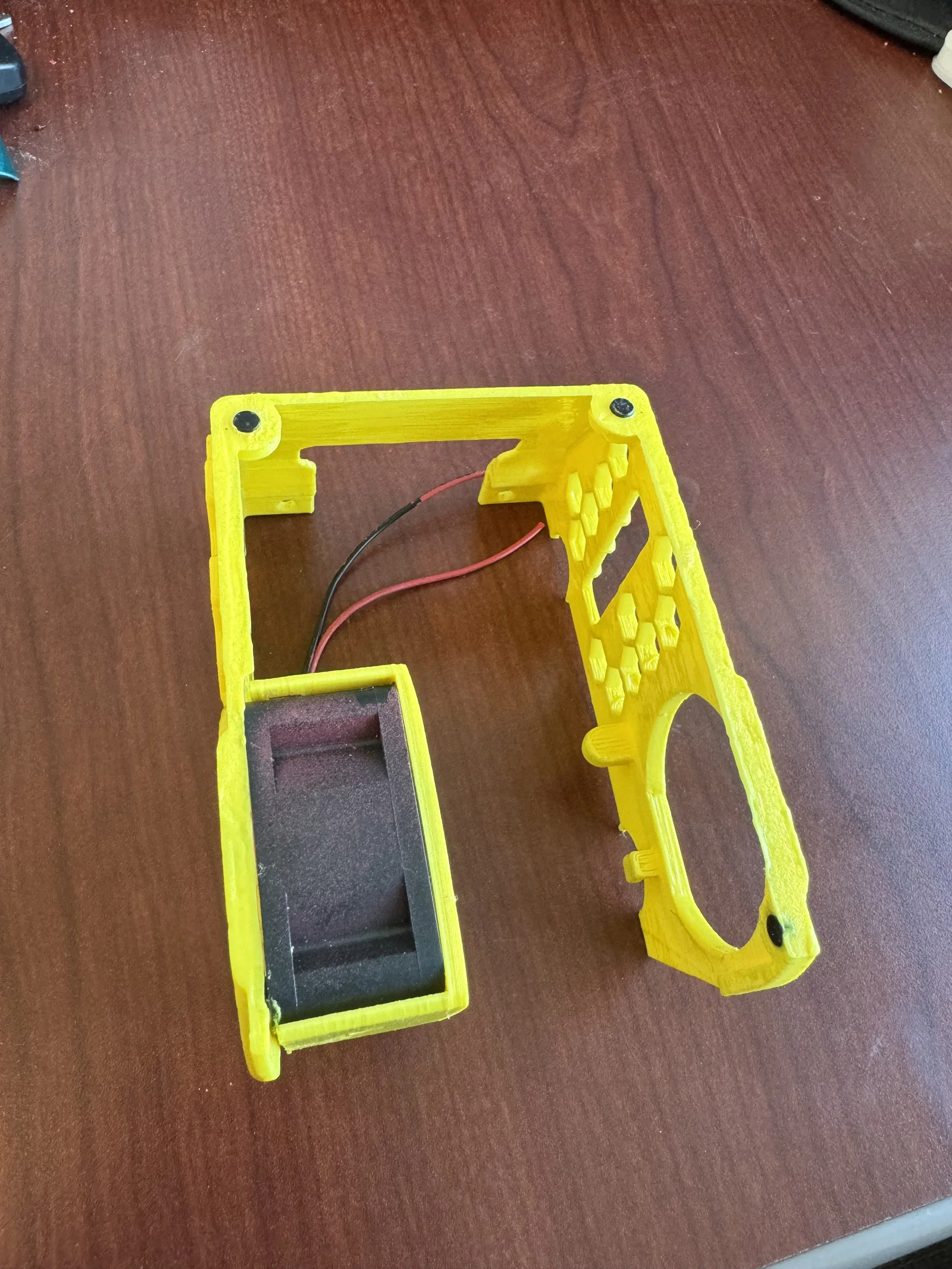

  • Vỏ đầu đùn gắn trực tiếp vào quạt:
    • Dùng bốn (4) nam châm 4x1.5mm ép chặt vào bên cạnh vỏ và thêm bốn (4) nam châm dán vào các lỗ bắt vít cũ (mình dùng nhựa ABS dư hòa tan với acetone để dán nam châm rất chắc).

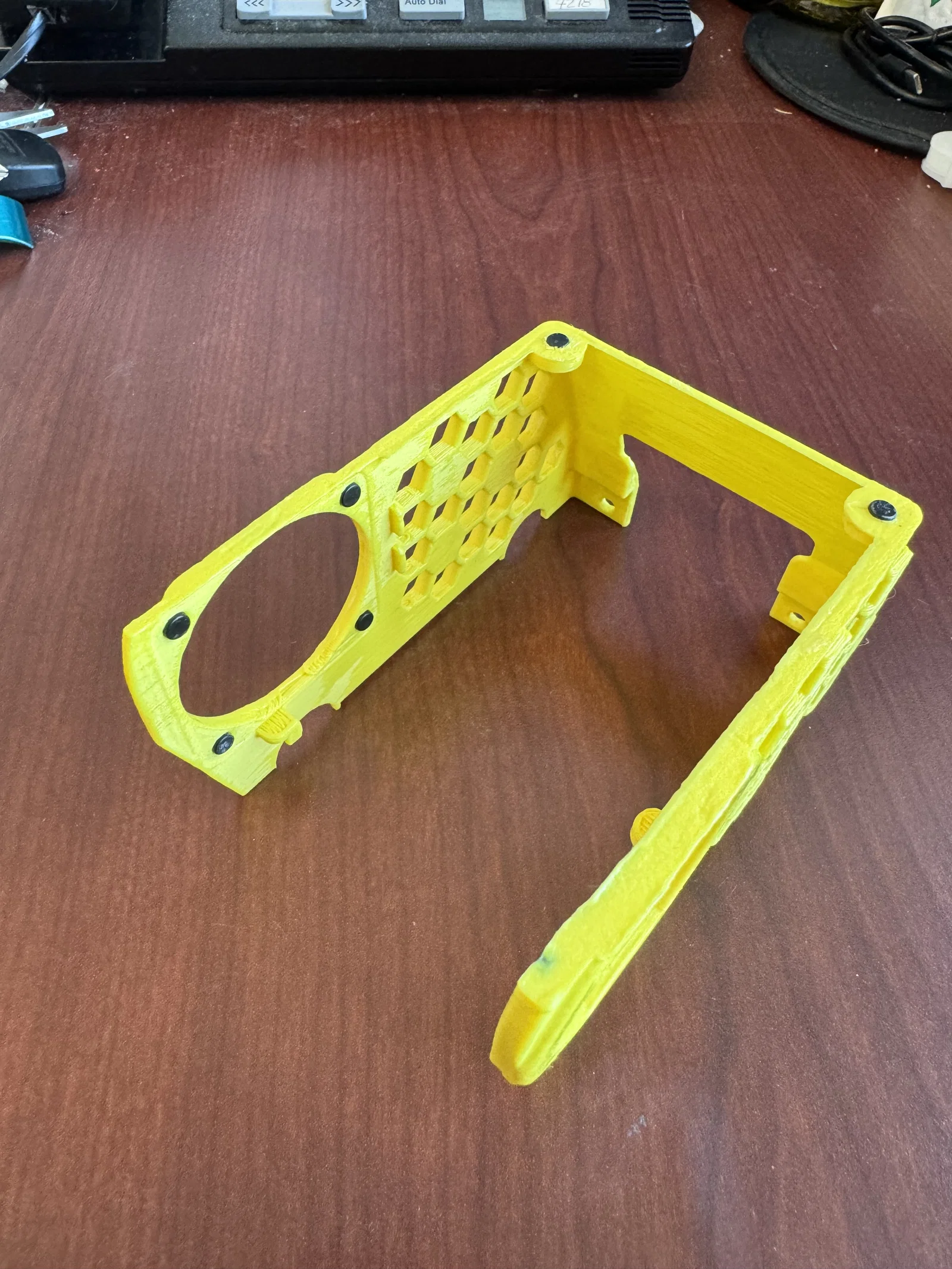

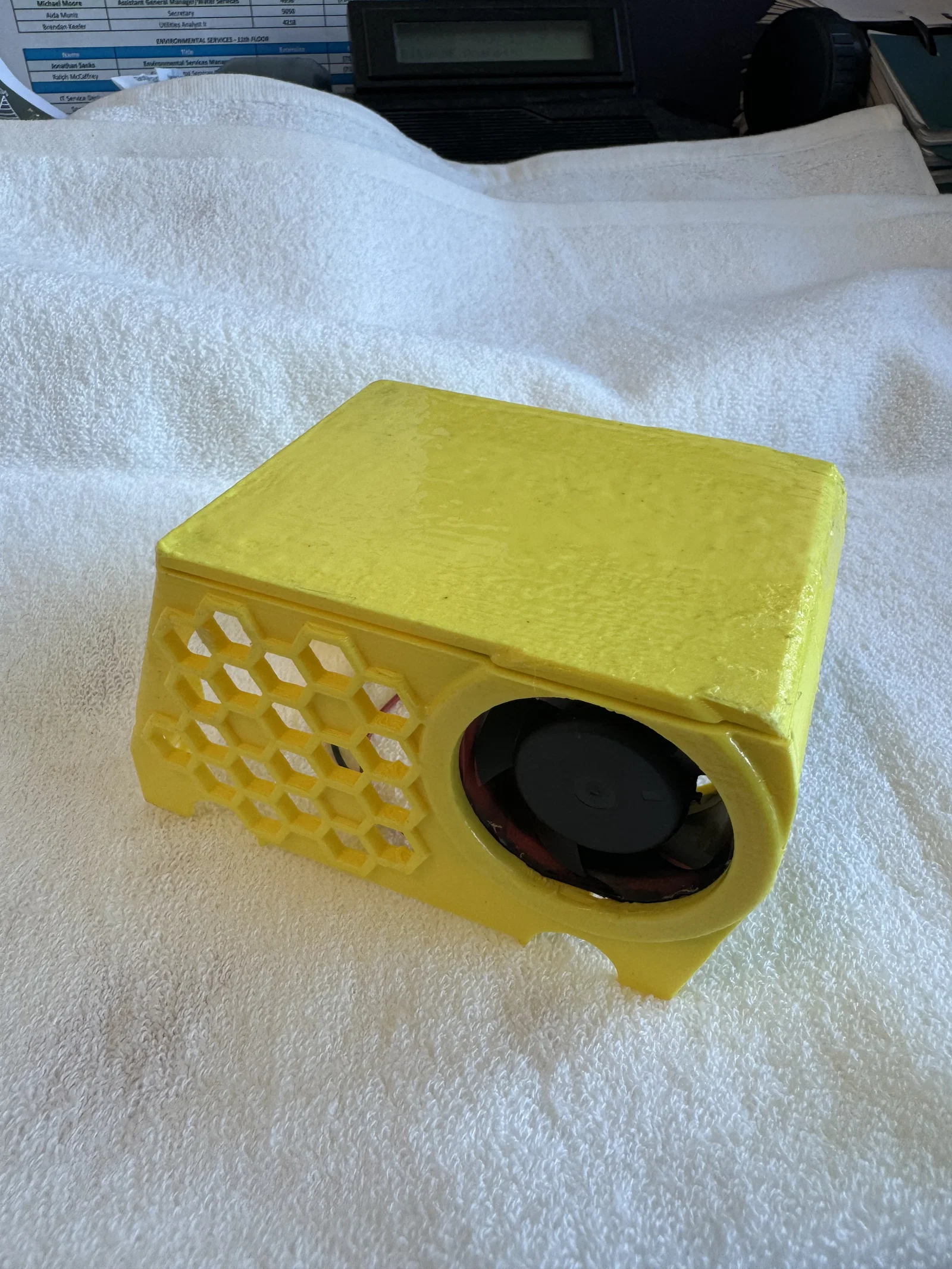

  • Tăng độ cứng cho vỏ đầu đùn bằng thiết kế gia cường dạng tổ ong của Kameo:
    • Tạo viền xung quanh các lỗ thông hơi lục giác để tăng độ bền.
    • Căn chỉnh các hình lục giác đều nhau ở cả hai mặt.
  • Cải thiện khả năng thông gió thay thế cho vị trí motor bước 12v cũ bằng cách sử dụng quạt 24v:
    • Thêm lỗ thông hơi lục giác tại vị trí motor 12v.
    • Khuyên dùng quạt Sunon 24v 20x40x40 vì rất êm và lưu lượng gió mạnh.
    • Hoặc quạt gdstime 4020 hoạt động rất tốt (lưu ý: màu dây quạt bị ngược nhưng không ảnh hưởng gì).
  • Căn chỉnh lỗ thoát khí "wind tunnel" khớp với quạt.
  • Mặt trước có thể tháo rời hoàn toàn nhờ nam châm, giúp thao tác thay nozzle không cần tháo cả vỏ.

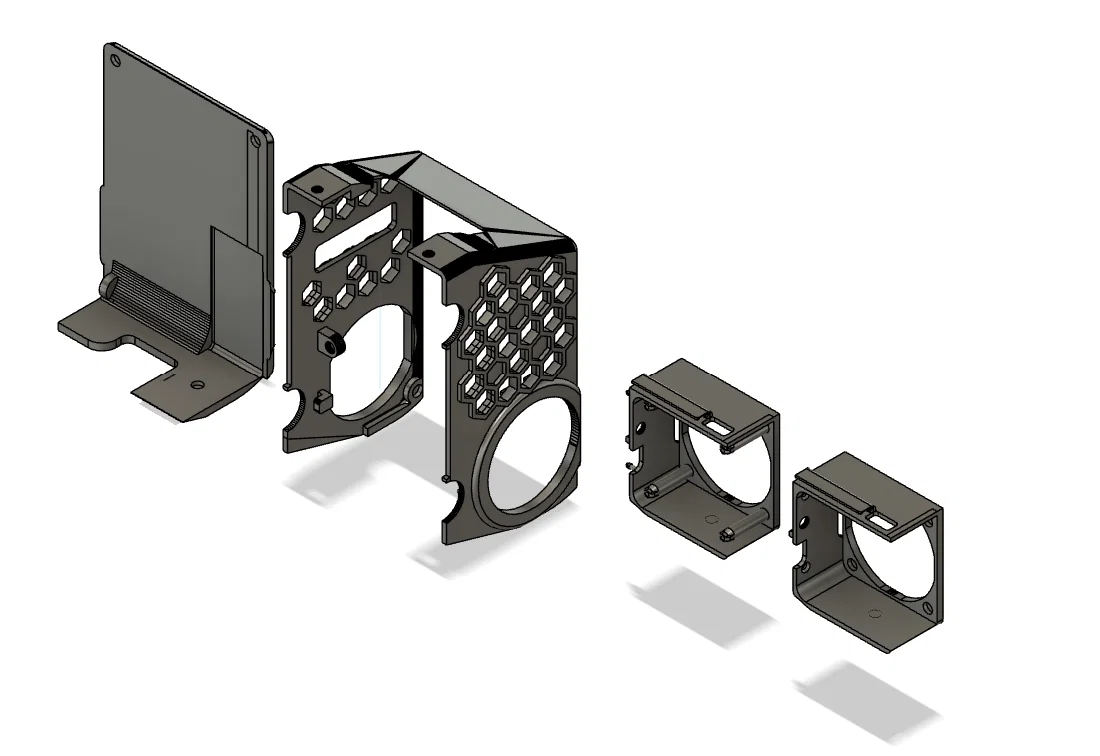

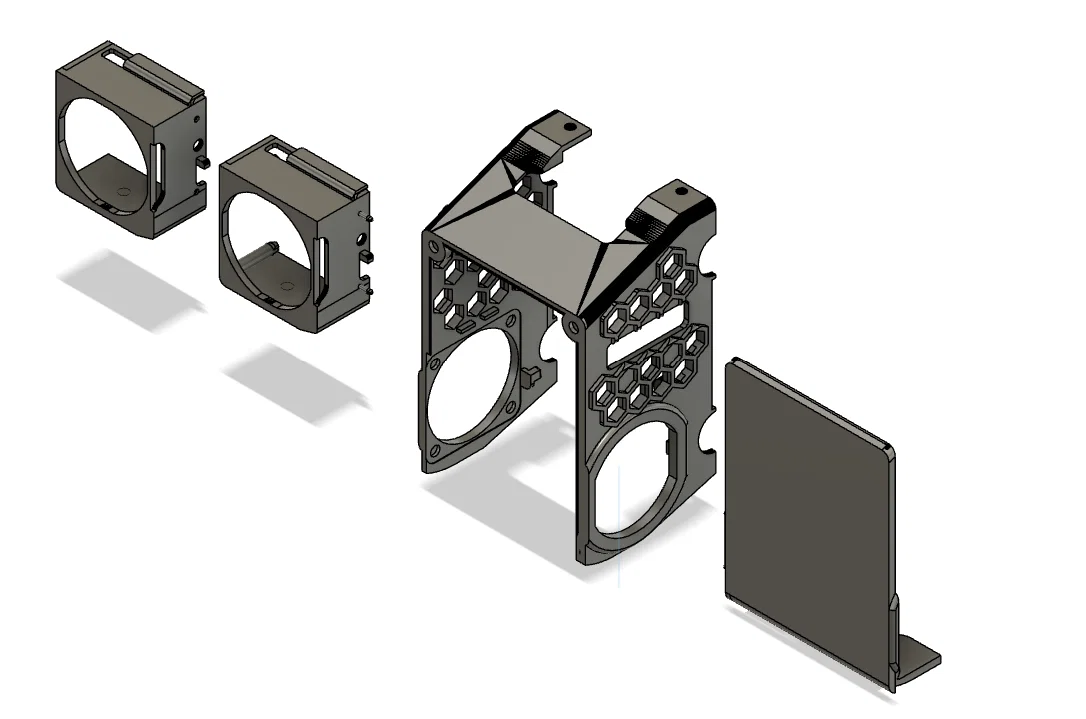

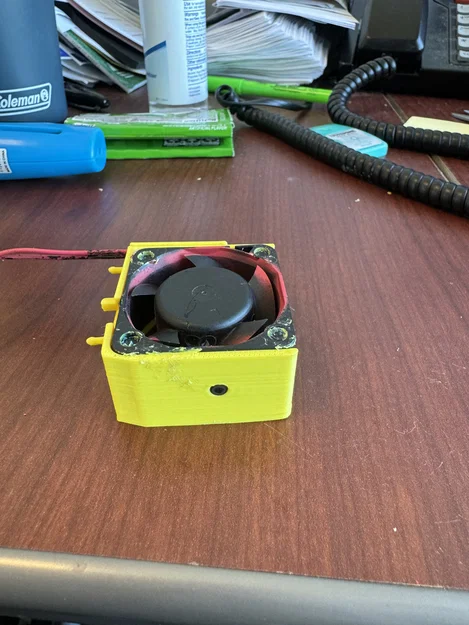

  • Có hai tùy chọn vỏ quạt:
    • Loại bắt vít vào đầu đùn như zin (dùng ốc đầu âm) và quạt giữ bằng nam châm.
    • Loại dùng chốt cố định cả vỏ quạt và quạt.
  • Cải tiến lỗ cắt nhựa (filament cutter) ra phía sau để tăng độ chắc chắn.
  • LƯU Ý: NẾU BẠN IN TỐC ĐỘ CAO, HÃY DÙNG LOẠI VỎ QUẠT BẮT VÍT.

Lựa chọn 2

  • Thay đổi tùy chọn mặt trước: chỉ có phiên bản vỏ quạt dùng chốt.
  • Nếu cảm thấy vỏ đầu đùn không đủ cứng khi thiếu mặt trước, có tùy chọn mặt trước cố định vào vỏ đầu đùn.
  • Đi kèm nắp đậy mặt trước để tùy biến. Mình thường dùng nó để dán nhãn loại nhựa đang in nhằm tránh nhầm lẫn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
7
Tổng dung lượng
18,2 MB
File lớn nhất
5,9 MB
