Đầu công cụ im lặng Qidi plus 4

Sử dụng tùy theo rủi ro của bạn. Đây rõ ràng là một bản mod không chính thức. Nếu bạn làm hỏng máy in của mình, trái đất ngừng quay, hoặc mèo của bạn bị nôn trên giường vì nó, hãy quên việc được hoàn tiền từ tôi hoặc Qidi.

Bản in này sẽ được cập nhật nếu tôi tạo ra các thiết kế khác hoặc sửa đổi chúng. Tôi đã thử các góc khác, như góc chéo hoặc phiên bản thu hẹp từ đường kính 40mm xuống 25mm và định hướng lại luồng khí, nhưng cả hai đều kém hiệu quả hơn các thiết kế đó.

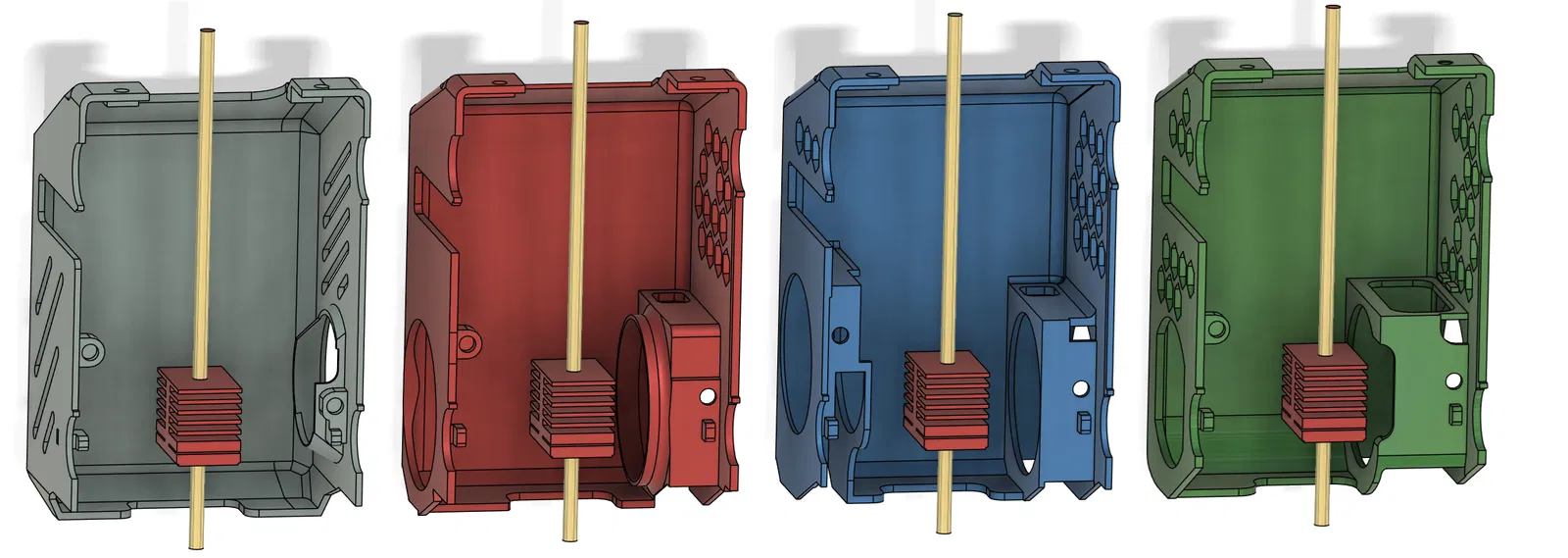

Bản màu Xám là vỏ đầu công cụ gốc (Được cung cấp bởi Qidi).

Bản màu Đỏ là "ống gió". Nó có một quạt Noctua A4x10 đơn ở một bên và một ống xả lớn ở bên kia.

Bản màu Xanh lam là phiên bản "kép A4x10". Mục tiêu là thổi vào bằng quạt bên phải (trên hình, nhìn từ phía sau) và sử dụng quạt thứ hai, quạt bên trái, để hút không khí ở phía bên kia để nó được gắn theo cùng một hướng để tạo ra một đường hầm. Tôi nghi ngờ tốt nhất là tránh va chạm luồng khí của hai quạt để tránh làm mát thêm, không mong muốn, lên các bộ phận được in.

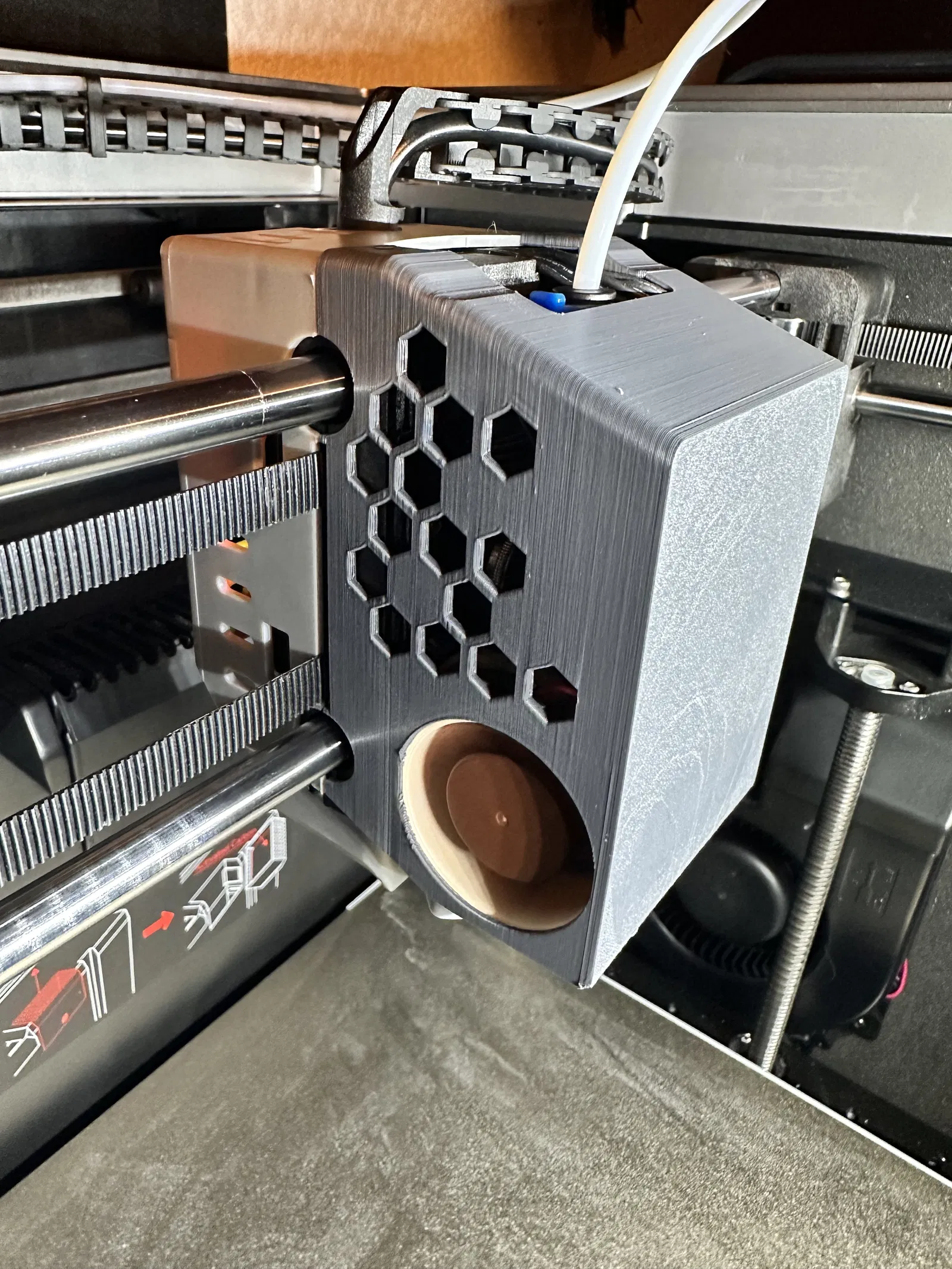

Bản màu Xanh lục là quạt Noctua A4x20 đơn để lắp quạt Noctua dày 20mm lớn hơn. Màu xanh lục là lựa chọn hiện tại của tôi và đã được thử nghiệm với các bản in dài 280C mà không gặp bất kỳ sự cố/kẹt nào.

Để đo hiệu quả của mỗi thiết kế, tôi đo thời gian để đầu công cụ nguội từ 250C xuống 50C:

• Xám:
  • 250→50C: 335s
  • Khớp hoàn hảo vì đây là thiết kế gốc
• Đỏ (Mono A4):
  • 250→50C: 360s
  • Khớp nối nên ổn, cần kiểm tra lại
• Xanh lam (Dual A4):
  • 250→50C: Sắp có kết quả đo
  • Khớp nối nên ổn, cần kiểm tra lại
• Xanh lục (mono A4x20):
  • 250→50C: 275s, rõ ràng là tốt nhất
  • Khớp nối vẫn đang trong giai đoạn tinh chỉnh. Tôi cũng đang cố gắng làm cho bộ phận chắc chắn hơn cho các bức tường mỏng trong bản in ASA.

Bạn sẽ cần cáp JS-XH để cắm vào mặt sau của đầu công cụ. Đây là liên kết. Bạn cũng sẽ cần một số nam châm tròn 4x1.5mm có thể nhìn thấy ở đây.

Bạn sẽ cần một hoặc hai quạt Noctua A4x10 hoặc một quạt A4x20.

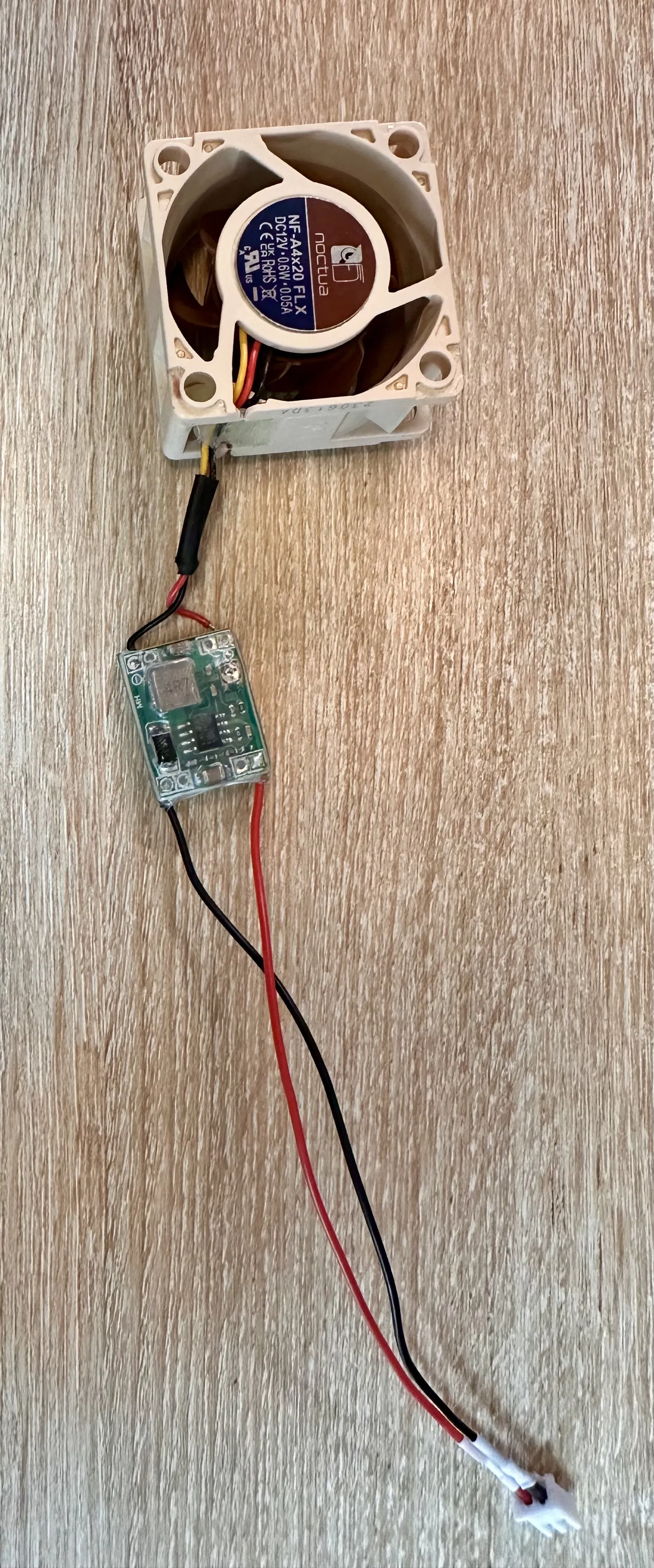

CẨN THẬN: Quạt A4x20 là quạt 12v, và bo mạch đầu công cụ chỉ cung cấp hai cổng 24v. Bạn sẽ cần bộ chuyển đổi điện áp. Tôi đã sử dụng bộ này (đủ nhỏ gọn). Hoặc người dùng Rhiz0me đã chỉ ra rằng quạt sunon SUNON MF40202V2-1000U-A99 hoạt động trực tiếp ở 24v.

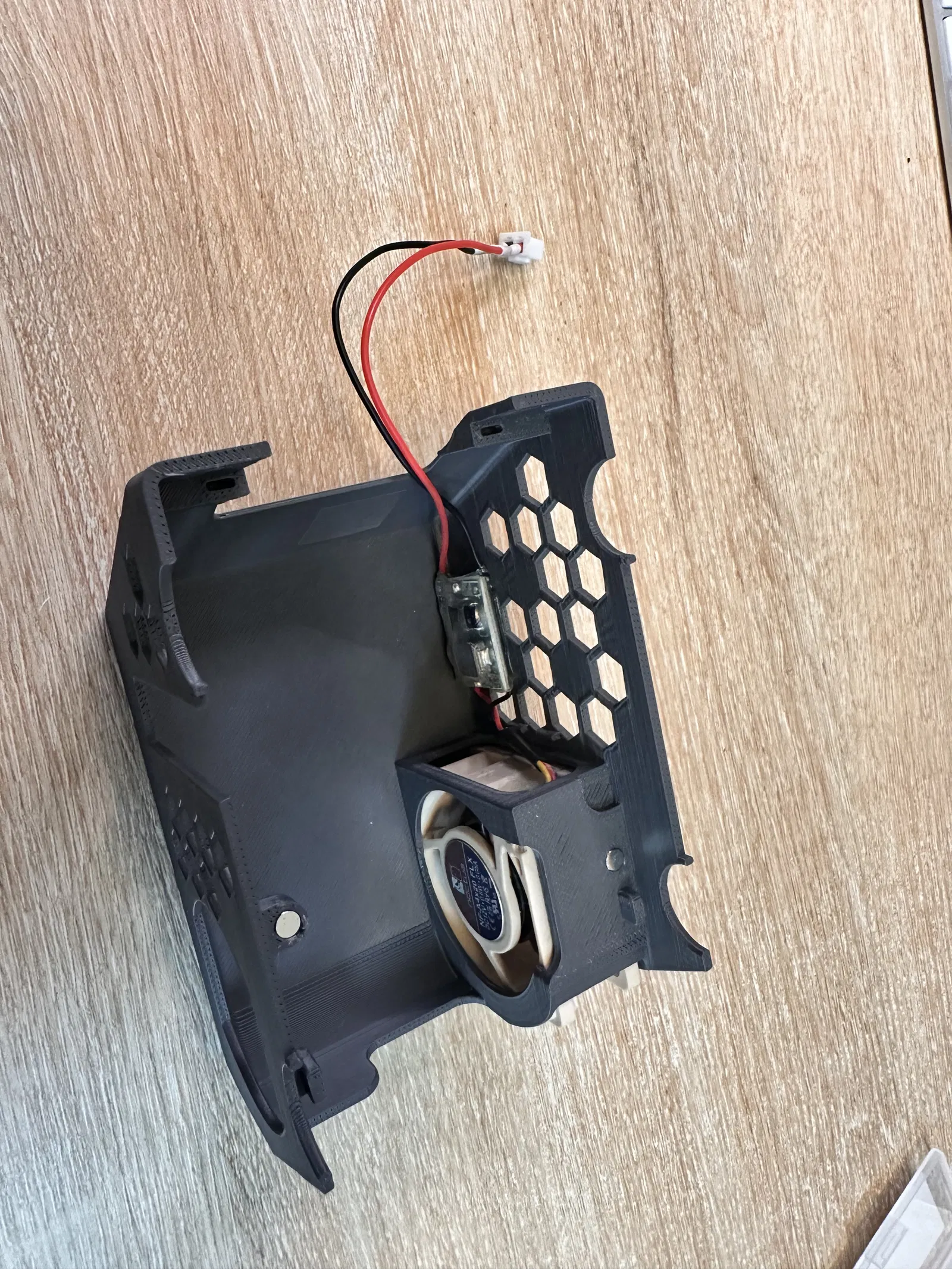

Việc lắp đặt đơn giản nhất có thể: cắt đầu cáp Noctua, cắt dây màu xanh lá cây và xanh lam (chúng ta sẽ không cần chúng; một là PWM, dây kia là đếm vòng quay), và hàn đầu JST-XH. Cắm và dán hai nam châm (Kiểm tra cực tính trước với các nam châm của đầu công cụ). Cắm JST vào mặt sau, cái này trên cái kia, nếu bạn sử dụng thiết kế màu xanh lam (hai quạt A4x10).

In bằng ASA hoặc ABS có lẽ là một lựa chọn tốt. ASA có thể giòn như PLA trên các bức tường mỏng, vì vậy hãy tăng nhiệt độ một chút để có độ bám dính lớp tốt. PETG cũng là một lựa chọn, nhưng hãy nhớ rằng đầu công cụ có thể nóng lên đến> 300C đối với một số vật liệu. PETG có thể (?) quá gần nhiệt độ của tản nhiệt, đặc biệt là trên thiết kế A4x20. Sử dụng hỗ trợ dạng cây (tự động hoạt động tốt) để in bằng slicer Qidi Studio và hầu hết các slicer khác.
