Hộp số Strain Wave (20:1) cho động cơ NEMA 17

Tác giả UnAutomation_2664738

Lượt tải
152
Lượt thích
28
Lượt coi
1.289

File 8 4,4 MB

  • Flex_gear_v3_1776040237.stlSTL · 90,3 KB
  • bearing_cage_bottom_v3_1776040237.stlSTL · 220 KB
  • Cam_v3_1776040239.stlSTL · 271,4 KB
  • bearing_cage_top_v3_1776040239.stlSTL · 266,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#297627
Danh mục
DIY
Ngày đăng

Mô tả

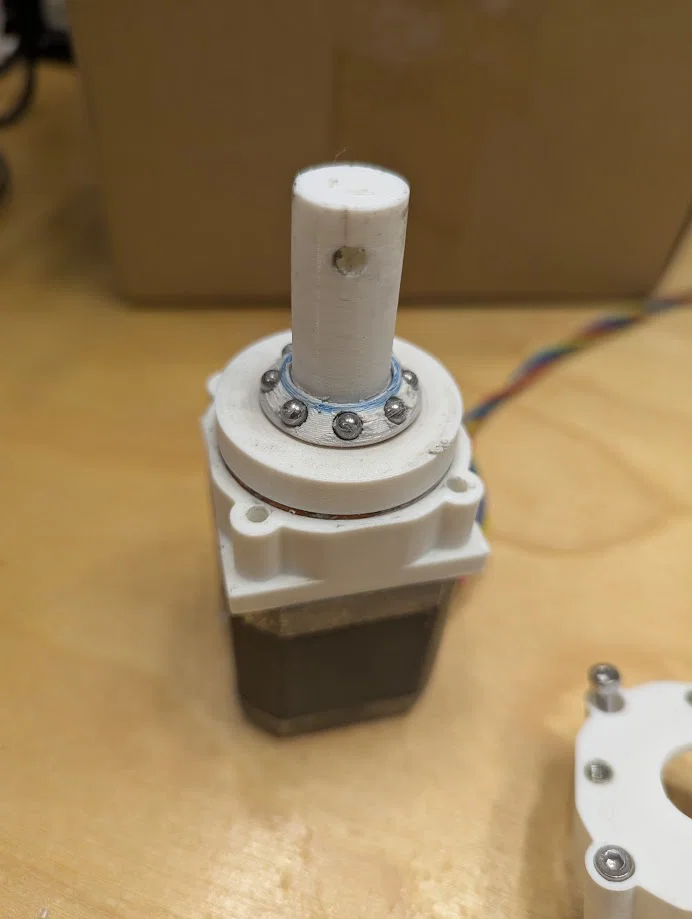

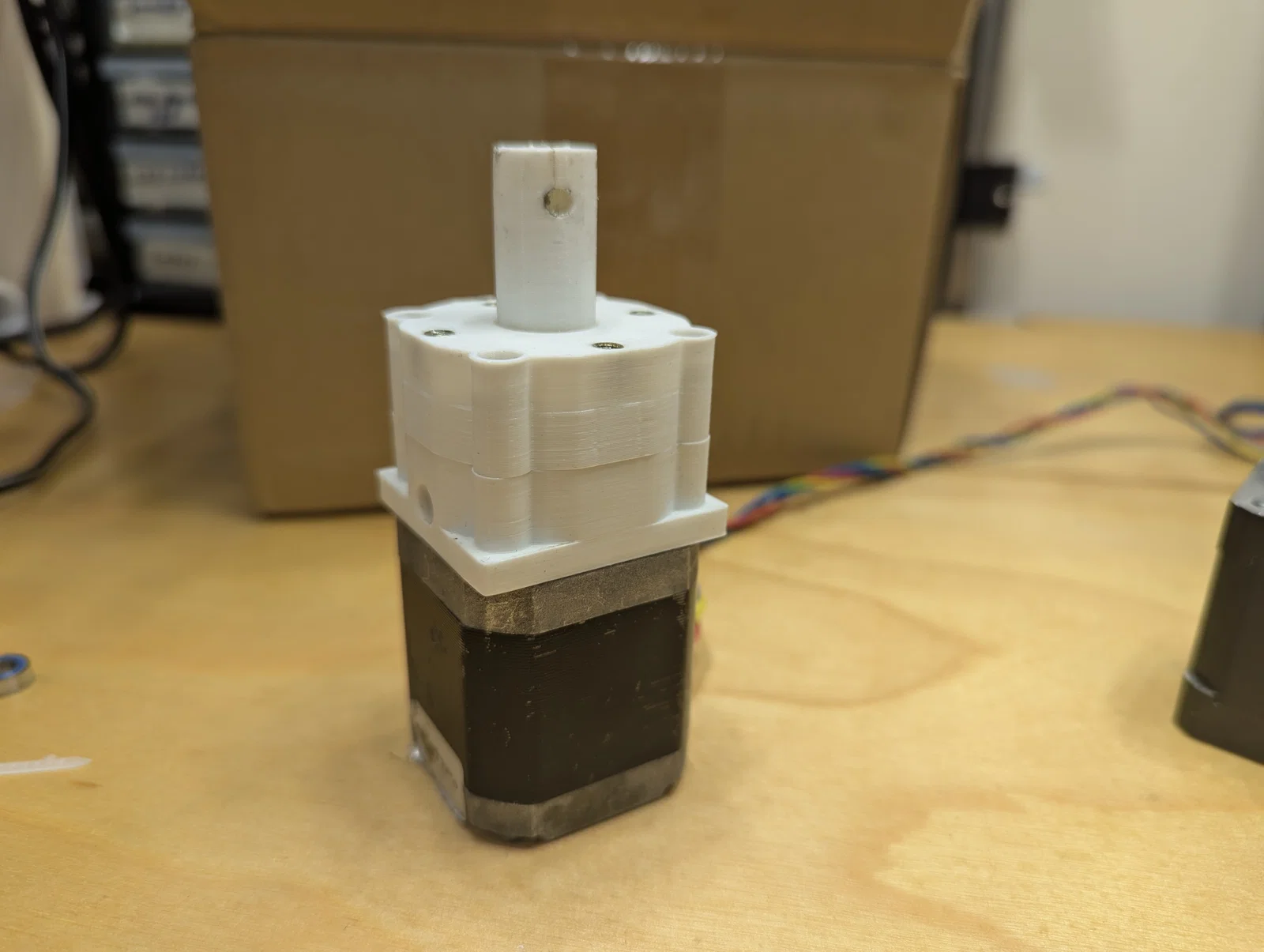

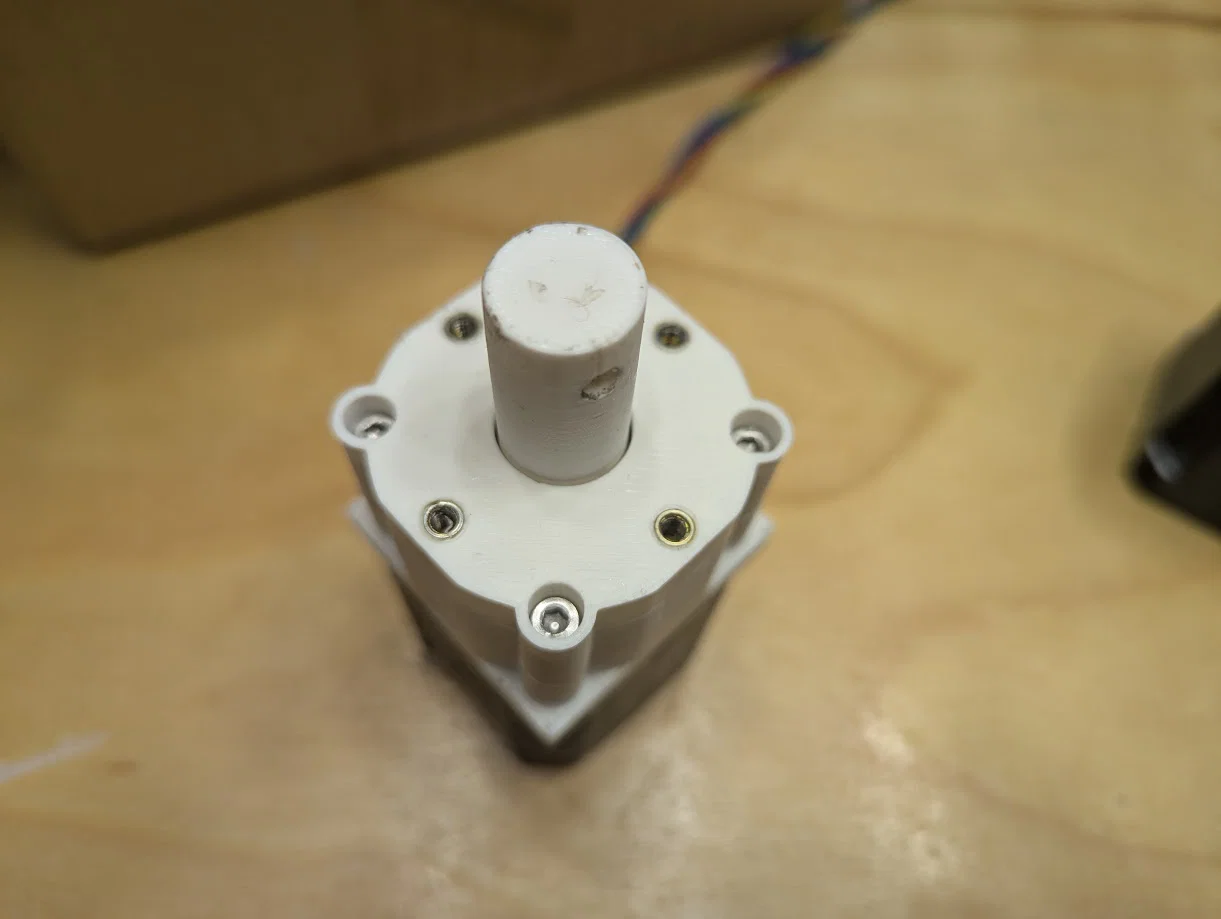

Đây là mẫu hộp số Strain Wave tỷ lệ 20:1 dùng cho động cơ bước NEMA 17, có thể in 3D hoàn toàn.

Vật liệu cần chuẩn bị:

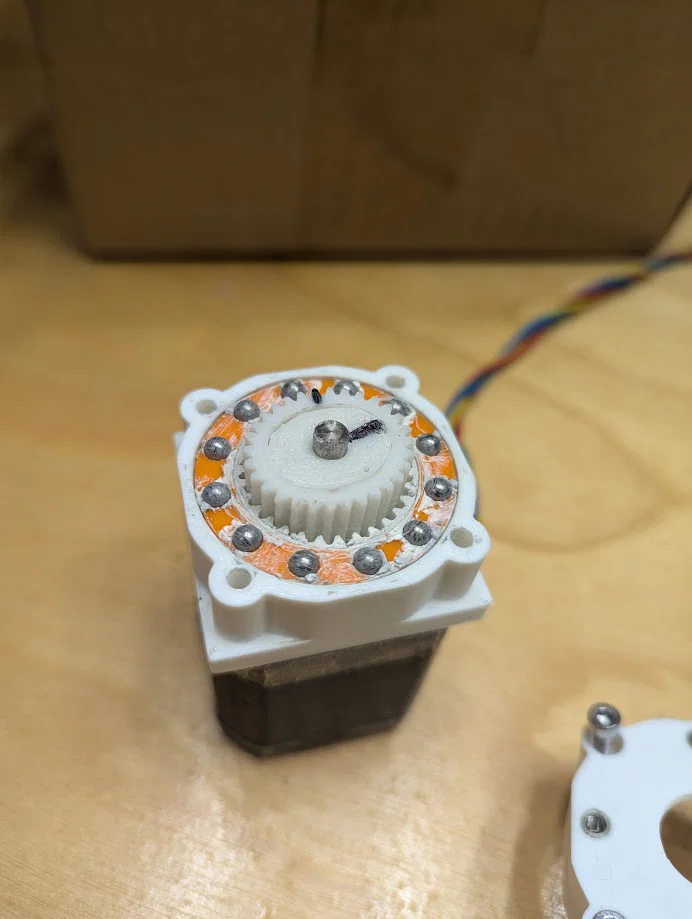

  • 20 viên bi bạc đạn kích thước 4mm (link, bạn có thể tận dụng từ vòng bi 608 thông thường)
  • 4 con ốc M3 * 30mm (link)
  • 1 con ốc M3 * 8mm (link)
  • 1 con tán M3 (link)
  • 4 bộ ốc cấy (threaded insert) M3 (ren trong M30.5, ren ngoài M50.5, chiều dài 6mm: link)

Lưu ý khi in:
Tôi đã in phần bánh răng linh hoạt (flex gear) bằng nhựa Nylon. Bạn cũng có thể thử dùng PETG hoặc các loại nhựa dẻo cứng khác, nhưng tôi chưa kiểm chứng các loại đó. PLA thì quá cứng nên sẽ bị gãy, còn TPU 95A thì lại quá dẻo nên không truyền được lực mô-men xoắn. Các chi tiết còn lại thì bạn cứ in bằng nhựa PLA là được nhé.

Để biết thêm chi tiết về động cơ bước và lý do vì sao tôi thiết kế hộp số này, mời bạn xem video dưới đây:

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
8
Tổng dung lượng
4,4 MB
File lớn nhất
1,5 MB
