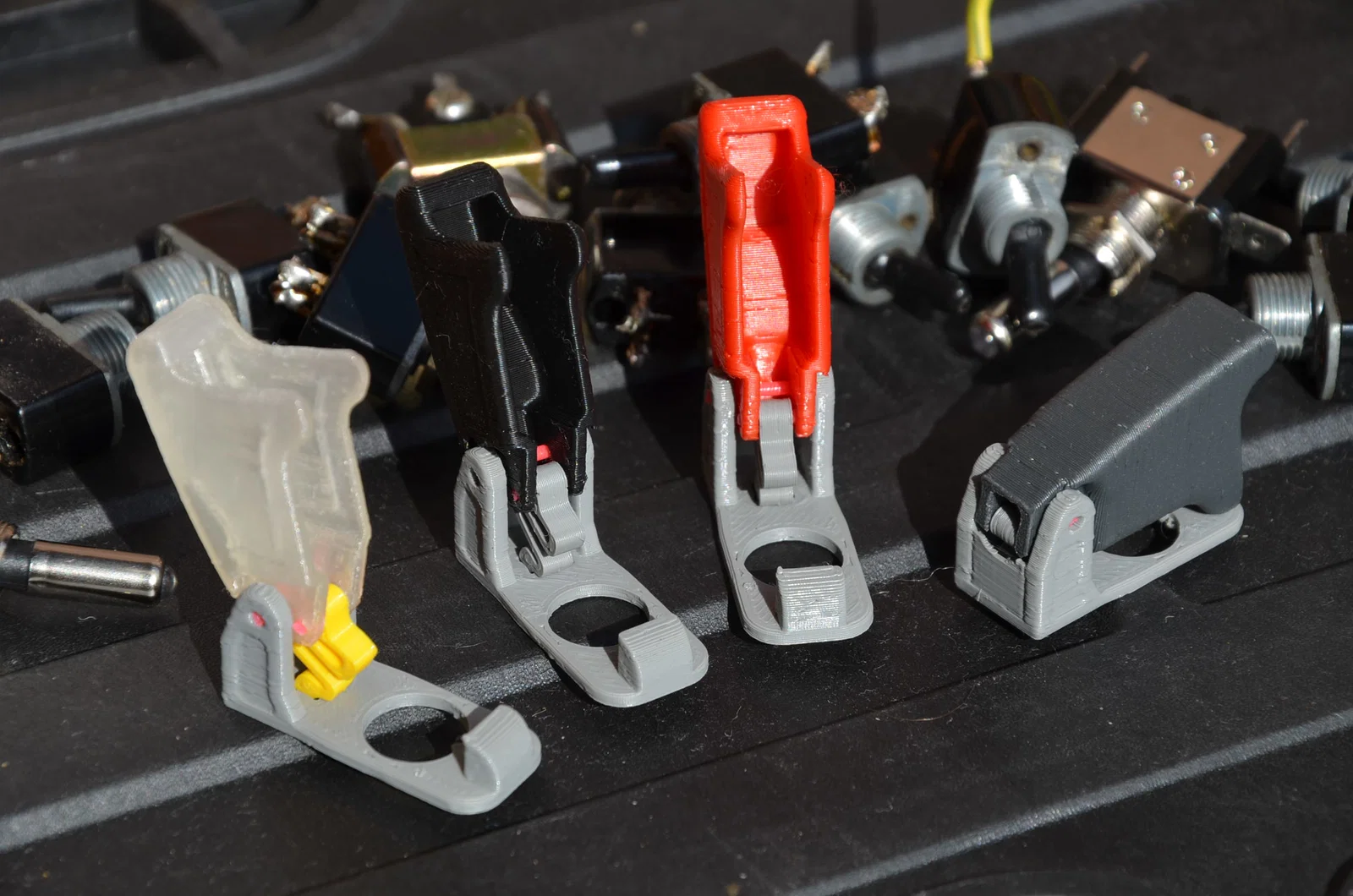

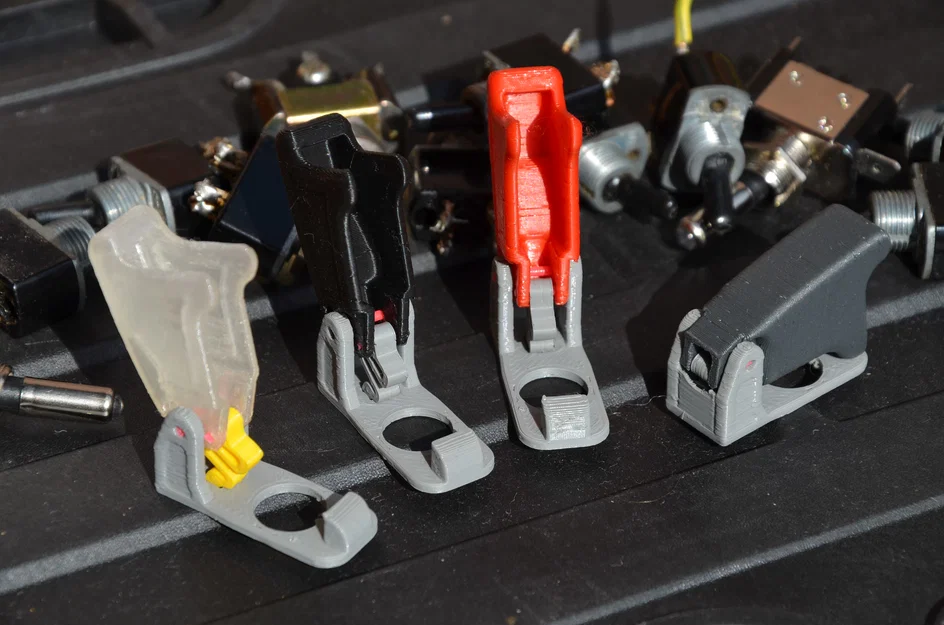

Nắp Bảo Vệ Công Tắc Hình Tên Lửa (Missile Switch Cover Guard)
Giờ thì các công tắc của bạn đã được bảo vệ an toàn rồi. Đây là mẫu nắp bảo vệ công tắc gạt theo phong cách tên lửa, hoàn toàn có thể in 3D mà không cần ốc vít. Thiết kế thông minh với lò xo tích hợp mang lại cảm giác đóng mở cực kỳ đã tay.
Mô tả
Đặc điểm: Sản phẩm hoàn toàn có thể in 3D. Không cần thêm ốc vít hay phần cứng nào khác. Phù hợp với nhiều loại công tắc gạt (toggle switch). Cơ chế lò xo tích hợp giúp nắp đóng mở cực kỳ đã tay. File .STEP cũng được cung cấp sẵn nếu bạn cần tùy chỉnh cho các loại công tắc đặc biệt hoặc phục vụ dự án riêng.
Hướng dẫn in: Nên in theo đúng hướng đặt như file gốc. Bật chế độ brim và có thể dùng thêm support dạng organic cho phần nắp. Chiều cao lớp in (layer height) từ 0.12-0.25mm là ổn. Cơ chế này hoạt động tốt với mọi chất liệu PLA, tuy nhiên mình khuyên dùng PETG cho phần lò xo để đảm bảo độ bền lâu dài hơn.
Lắp ráp:
- Gắn lò xo vào nắp. Dùng một đoạn dây nhựa filament làm trục. Hãy chú ý lắp đúng chiều nhé. (Xem hình bên dưới)
- Đẩy lò xo vào rãnh của phần đế. Bạn có thể cần một chút kiên nhẫn và kìm mũi nhọn để đưa lò xo vào đúng vị trí. Lưu ý: lò xo được thiết kế để có thể xê dịch một chút trong đế mới hoạt động được. Nếu bạn dán keo chết thì nắp sẽ không đóng kín được đâu.
- Gắn nắp vào đế. Sử dụng một đoạn dây nhựa filament khác làm trục. 3a) Nếu bạn dùng nắp có họa tiết nổi, hãy dùng bút dạ hoặc sơn móng tay để tô màu cho đẹp. 3b) Nếu dùng kiểu họa tiết âm bản, bạn phải dán các miếng đệm vào bằng một chút keo dán sắt.
- Xong! Tận hưởng cảm giác đóng mở cực ngầu thôi!
Nếu công tắc của bạn có đèn LED bên trong, hãy cân nhắc in nắp bằng nhựa trong suốt (translucent). Hiệu ứng ánh sáng nhìn sẽ rất bắt mắt đấy ^^!
Nếu bạn muốn tìm kiểu dáng nắp khác, có thể cái này sẽ hợp ý bạn hơn.
NHẬT KÝ CẬP NHẬT 07.01.2024 Cải tiến khu vực bản lề trên phần Đế để tăng độ cứng cáp. Thêm tùy chọn nắp không có rãnh ở hai bên. Các phiên bản cũ vẫn nằm trong thư mục “old parts”.
NHẬT KÝ CẬP NHẬT 04.05.2024 Thêm một cái chốt nhỏ trên đế để ngăn lò xo bị tuột ra trong một vài trường hợp hiếm gặp.

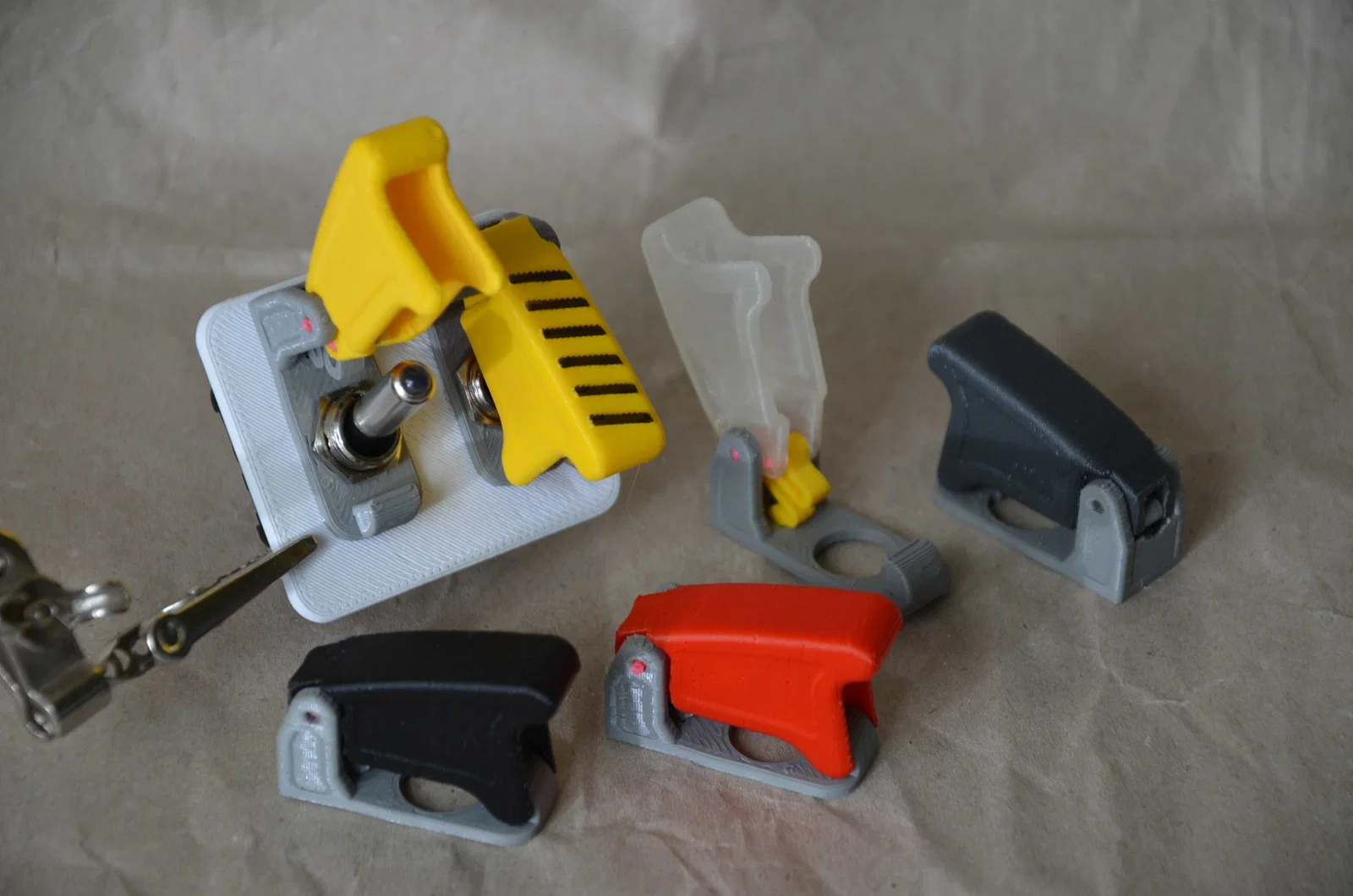

NHẬT KÝ CẬP NHẬT 12.04.2024 Cải tiến cấu trúc bên trong nắp để dễ đóng hơn với các loại công tắc nhỏ, giúp tắt nguồn tin cậy hơn. Thêm hai mẫu nắp mới với họa tiết “cảnh báo”.
