Chốt Che Công Tắc Tên Lửa (Missile Switch Cover Guard)

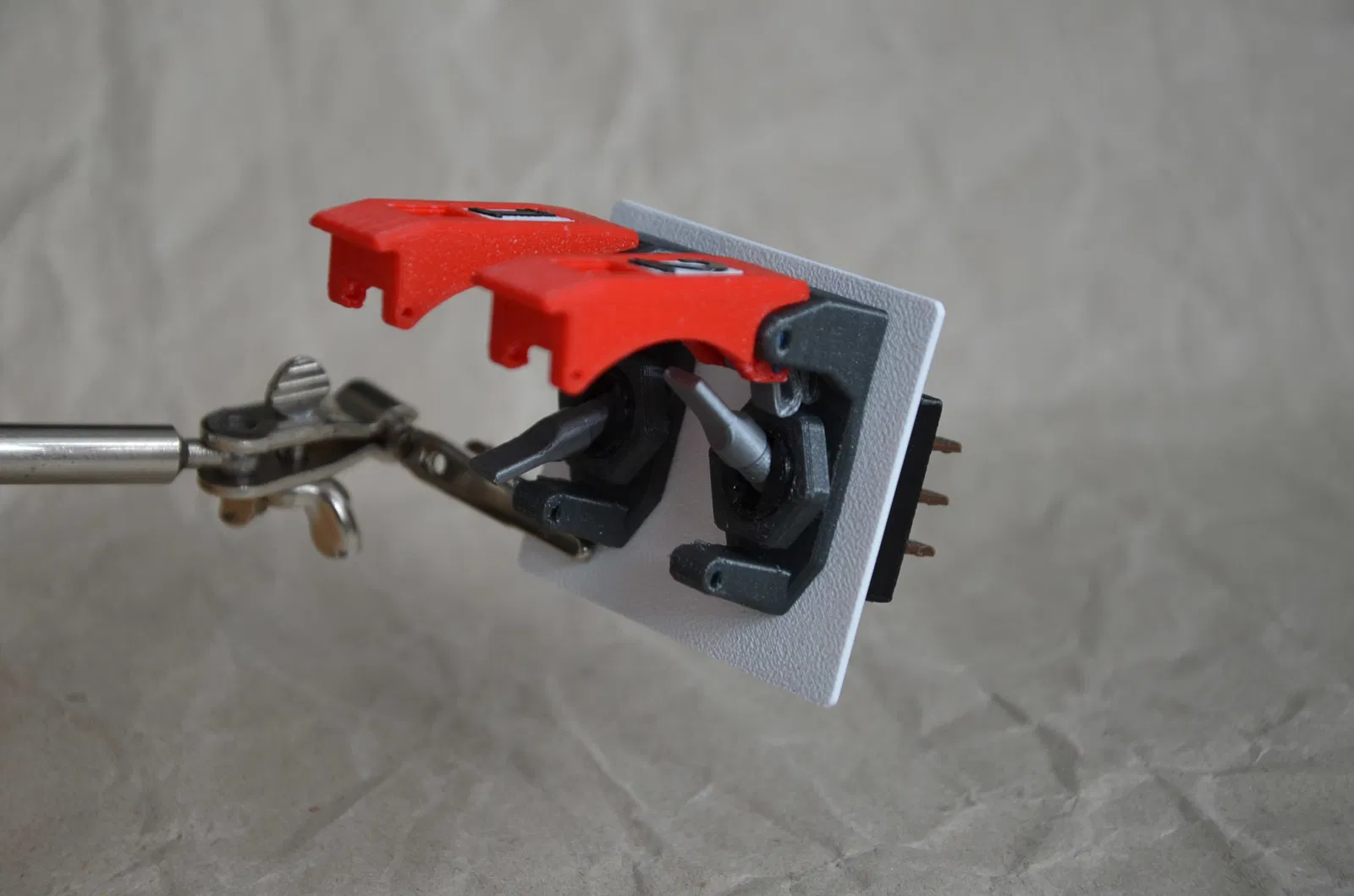

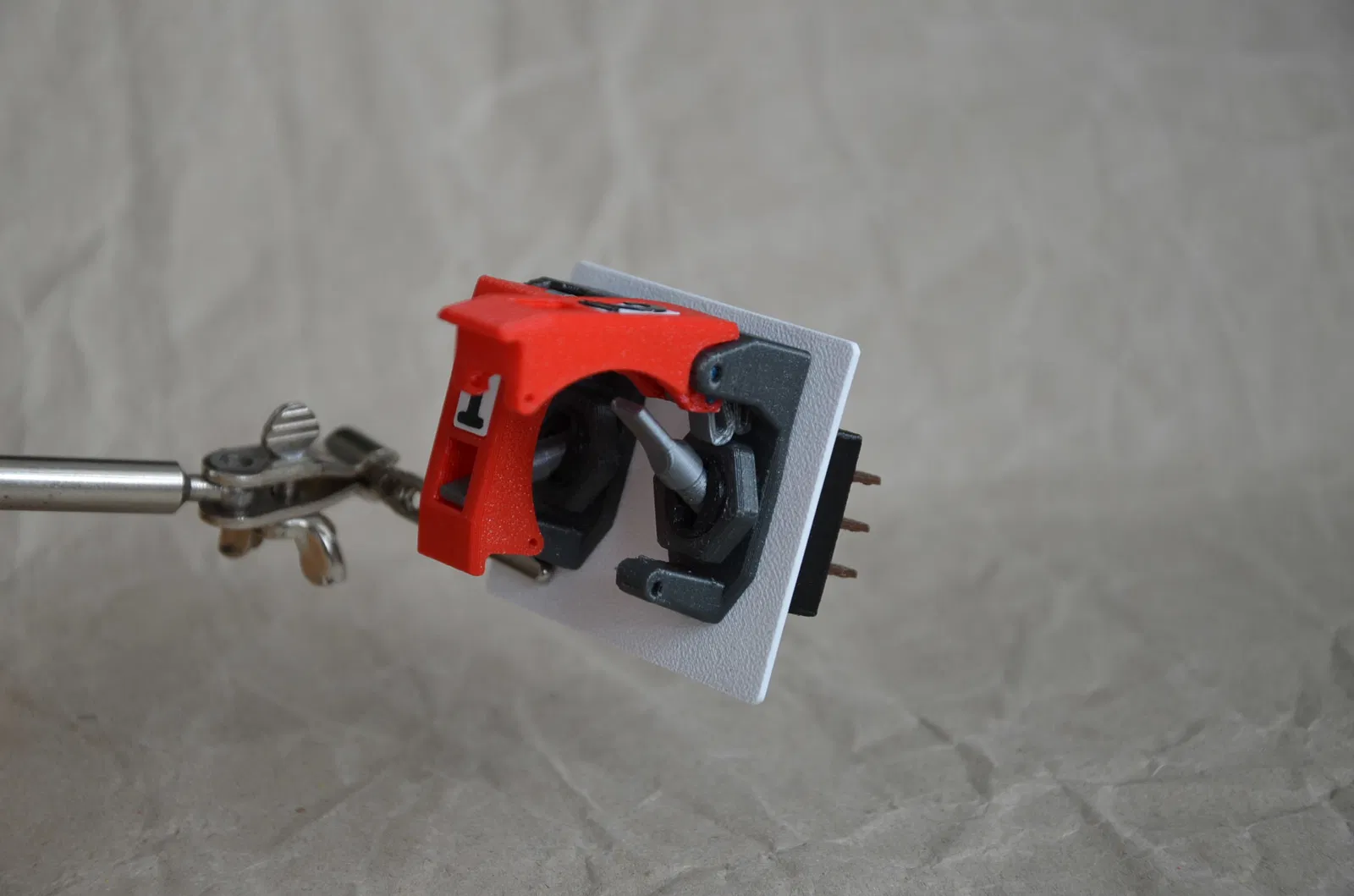

Mẫu Missile Switch Cover Guard giúp che và bảo vệ toggle switch khỏi bị gạt nhầm. In 3D toàn bộ, không cần phần cứng; có cơ cấu lò xo compliant “bật tách” đã tay, kèm tùy chọn tag và lỗ niêm phong dây chống can thiệp.
Mô tả
Tính năng:

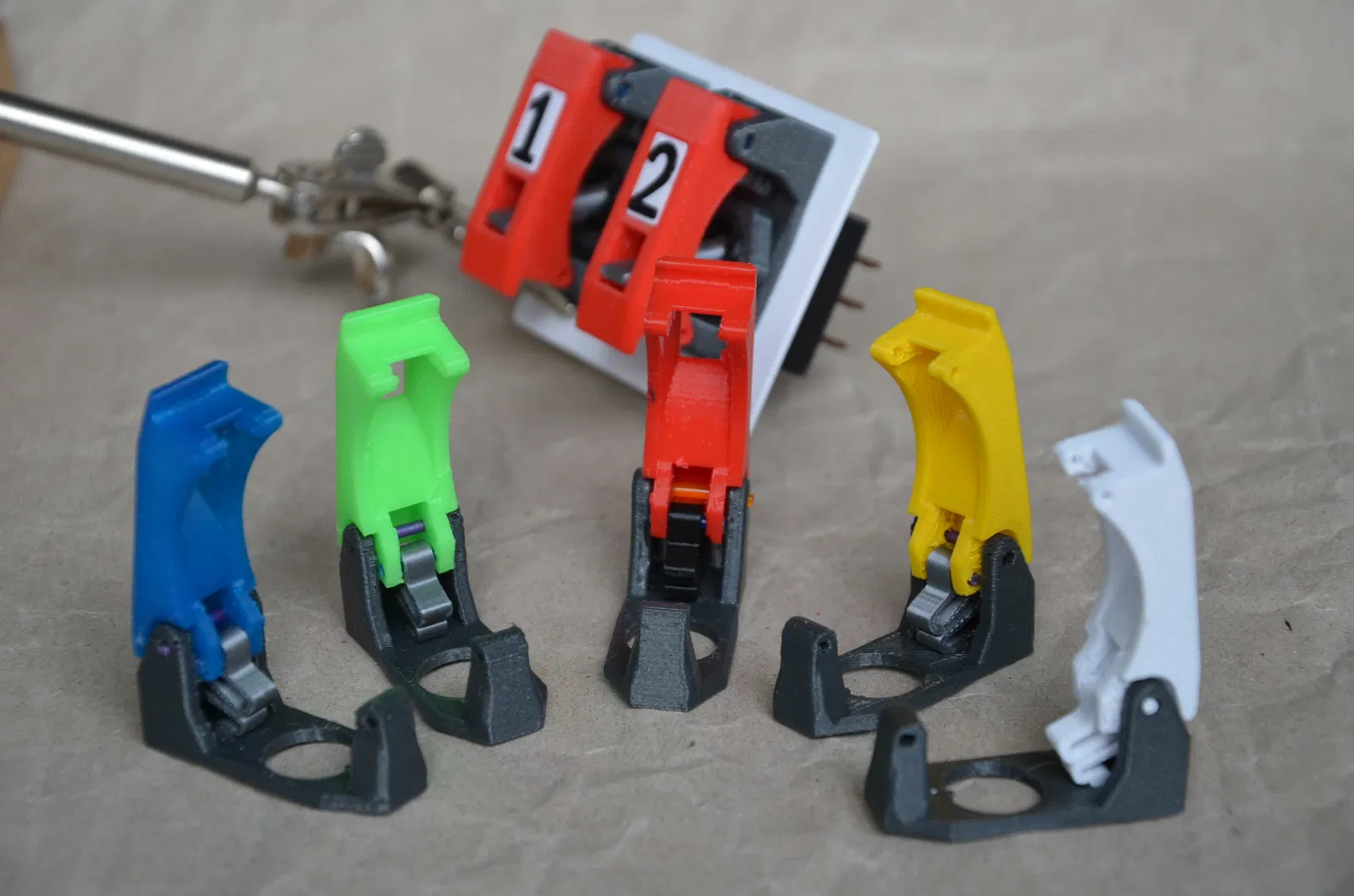

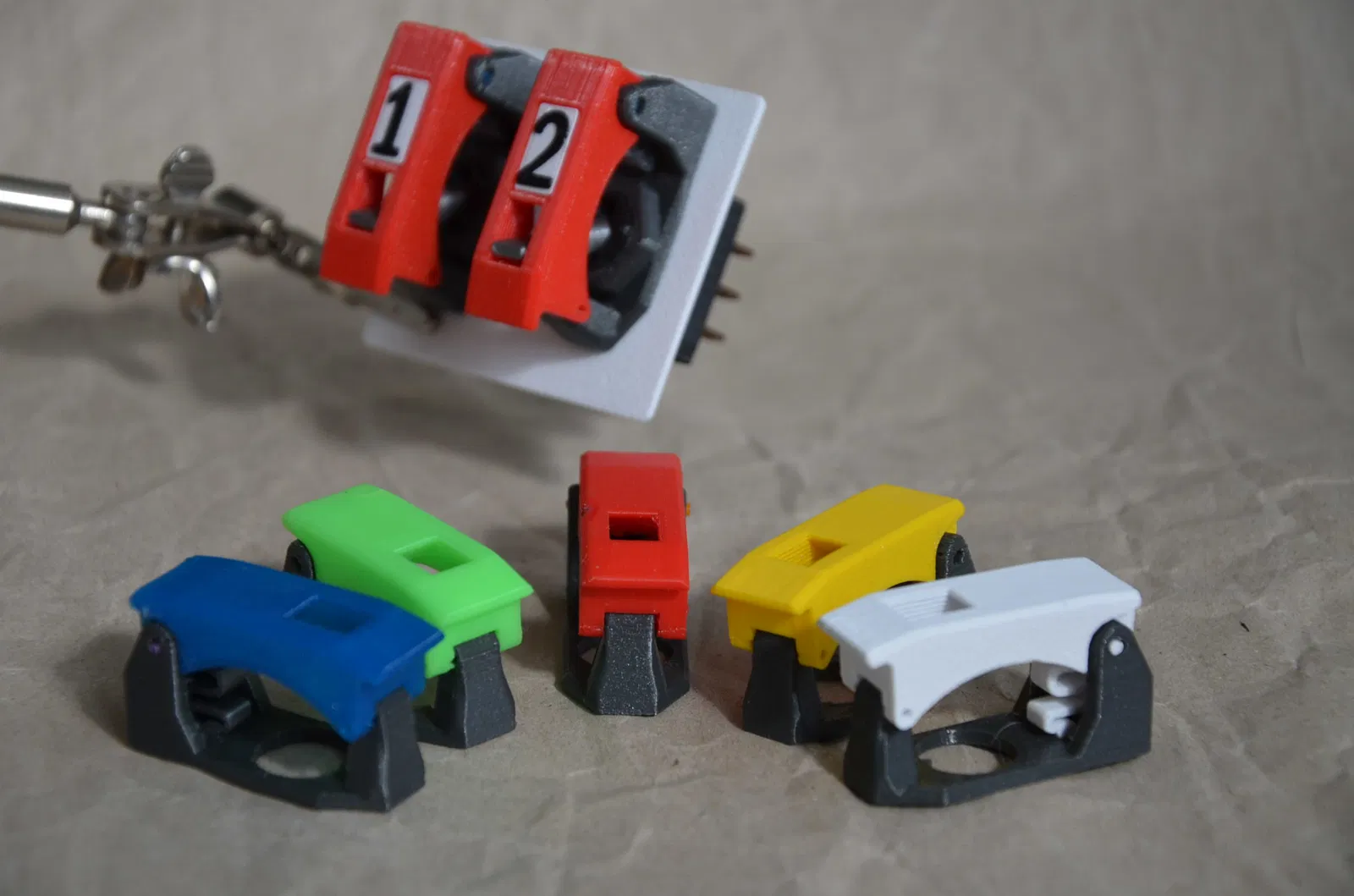

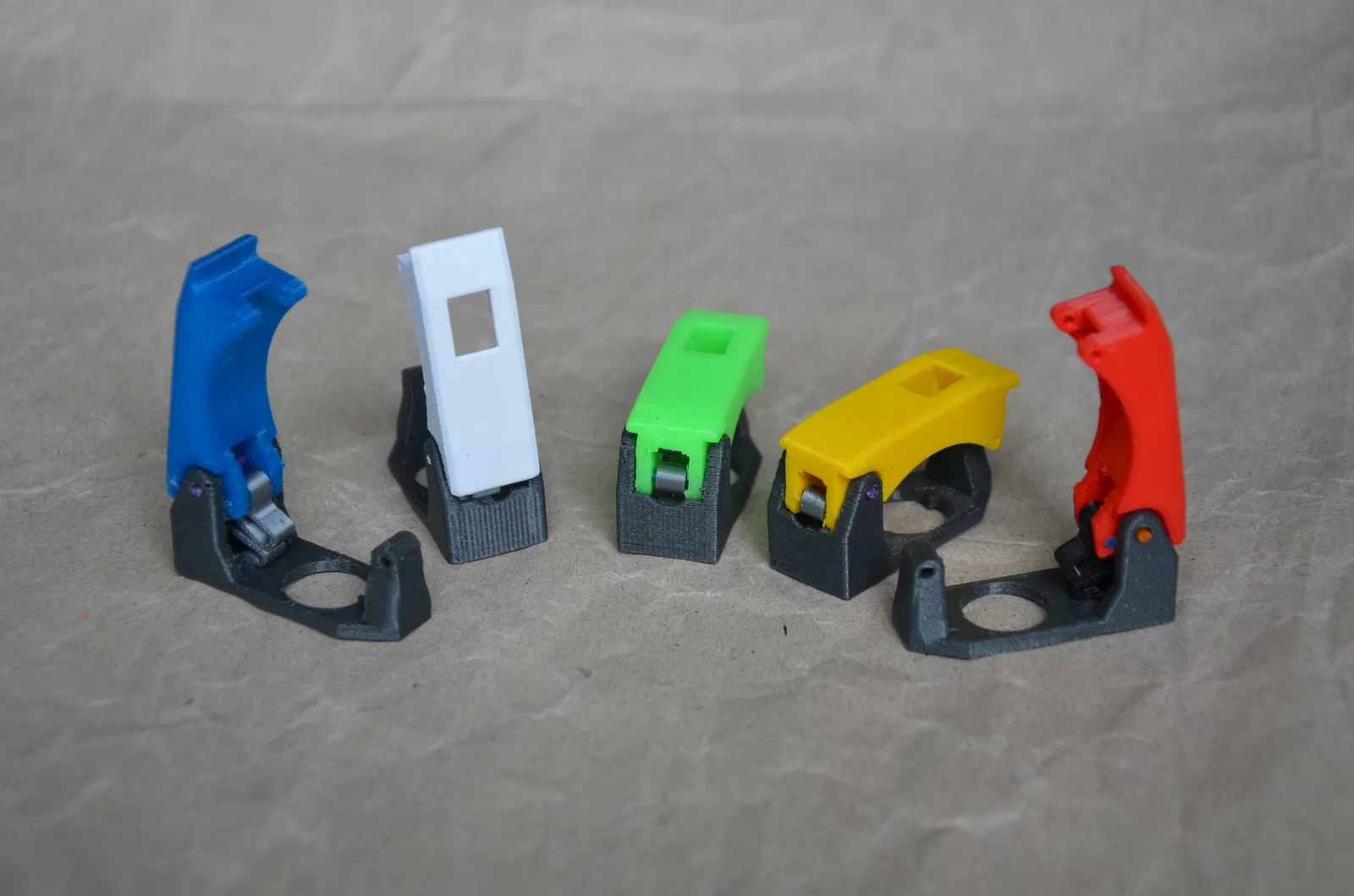

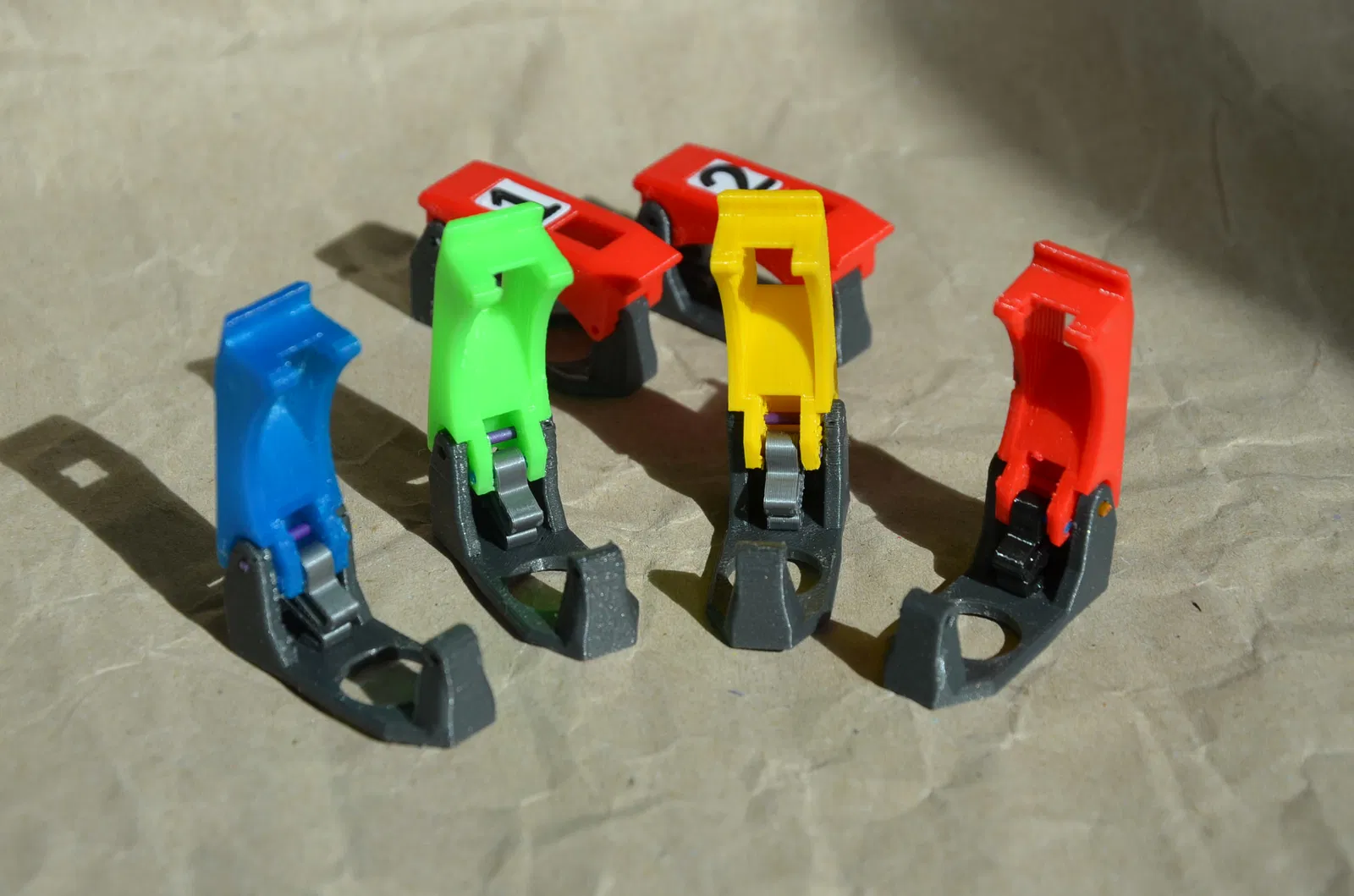

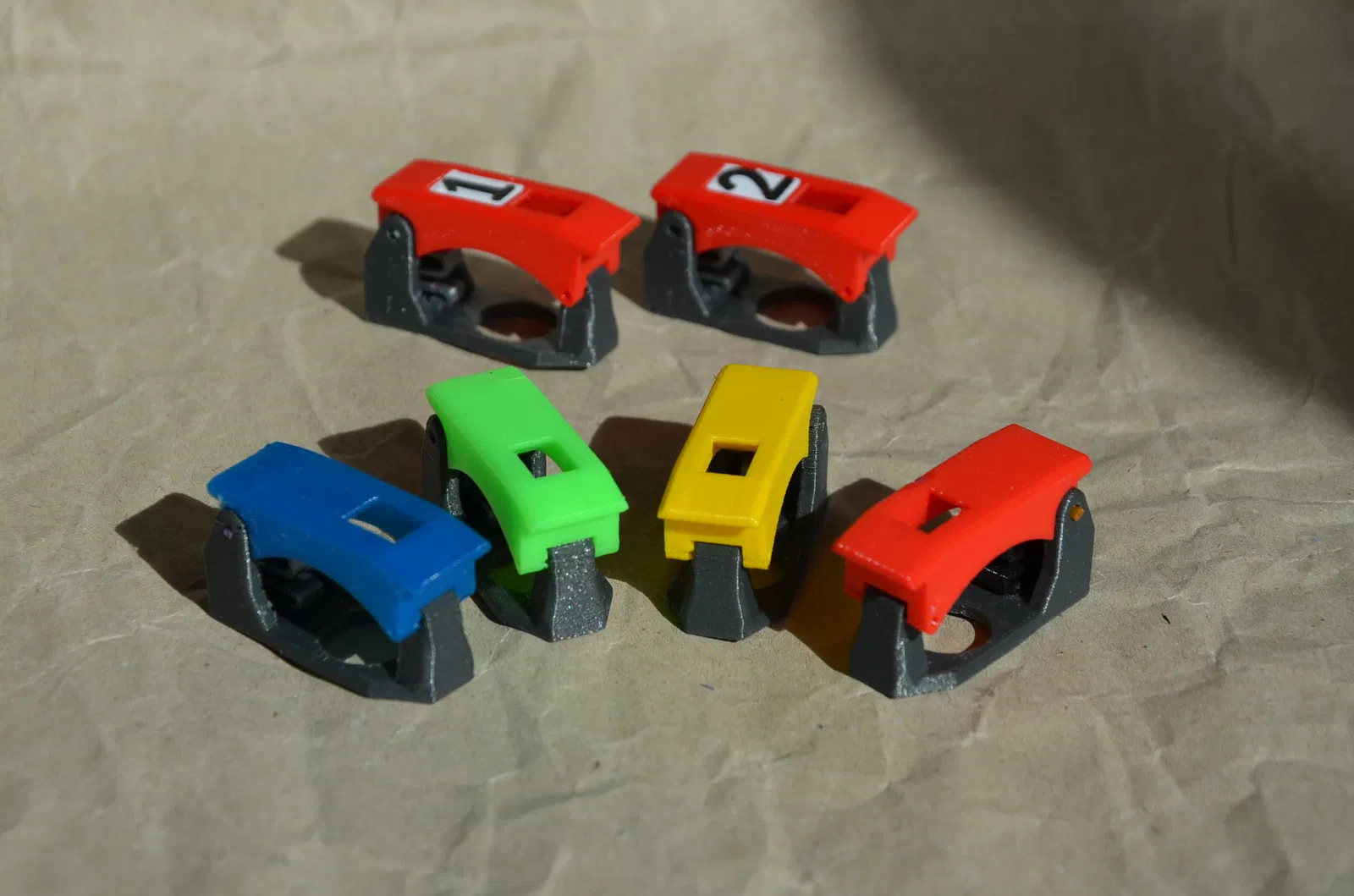

In 3D được toàn bộ. Không cần thêm phần cứng nào. Hợp với rất nhiều loại công tắc gạt (toggle switch). Lò xo compliant cho nắp cảm giác “bật tách” rất đã. Nếu bạn có nhiều công tắc cần che và muốn phân biệt, có thể dùng phiên bản kèm các thẻ/tag nhỏ. Có thể niêm phong bằng dây kim loại mảnh để chống can thiệp (tampering). File .STEP cũng có sẵn nếu bạn cần chỉnh cho vừa các loại công tắc “lạ” hoặc tùy biến cho dự án riêng.
In ấn:
Nên in theo đúng orientation đã cho. Bật organic support cho phần nắp (cap). Layer height từ 0.12–0.2mm là ổn. Cơ cấu hoạt động tốt nếu in tất cả bằng PLA, nhưng khuyến nghị mạnh là ít nhất phần lò xo nên in bằng PETG. Dù mình chưa từng gặp vấn đề với lò xo PLA, nhưng lò xo PETG về lâu dài sẽ đáng tin cậy hơn.
Lắp ráp:
- Gắn lò xo vào nắp. Dùng một đoạn filament làm trục (axle). Chú ý lắp đúng chiều. (Xem hình bên dưới)
- Ấn lò xo vào rãnh (recess) của phần đế (base). Có thể bạn sẽ cần tập vài lần và dùng kìm mũi nhỏ để “thuyết phục” lò xo vào đúng vị trí. Lưu ý lò xo được thiết kế để “làm việc/di chuyển” một chút trong phần đế để đảm bảo chức năng. Nếu dán keo cố định thì rất dễ làm nắp không đóng kín hoàn toàn nữa.
- Gắn nắp vào đế. Dùng một đoạn filament làm trục (axle).

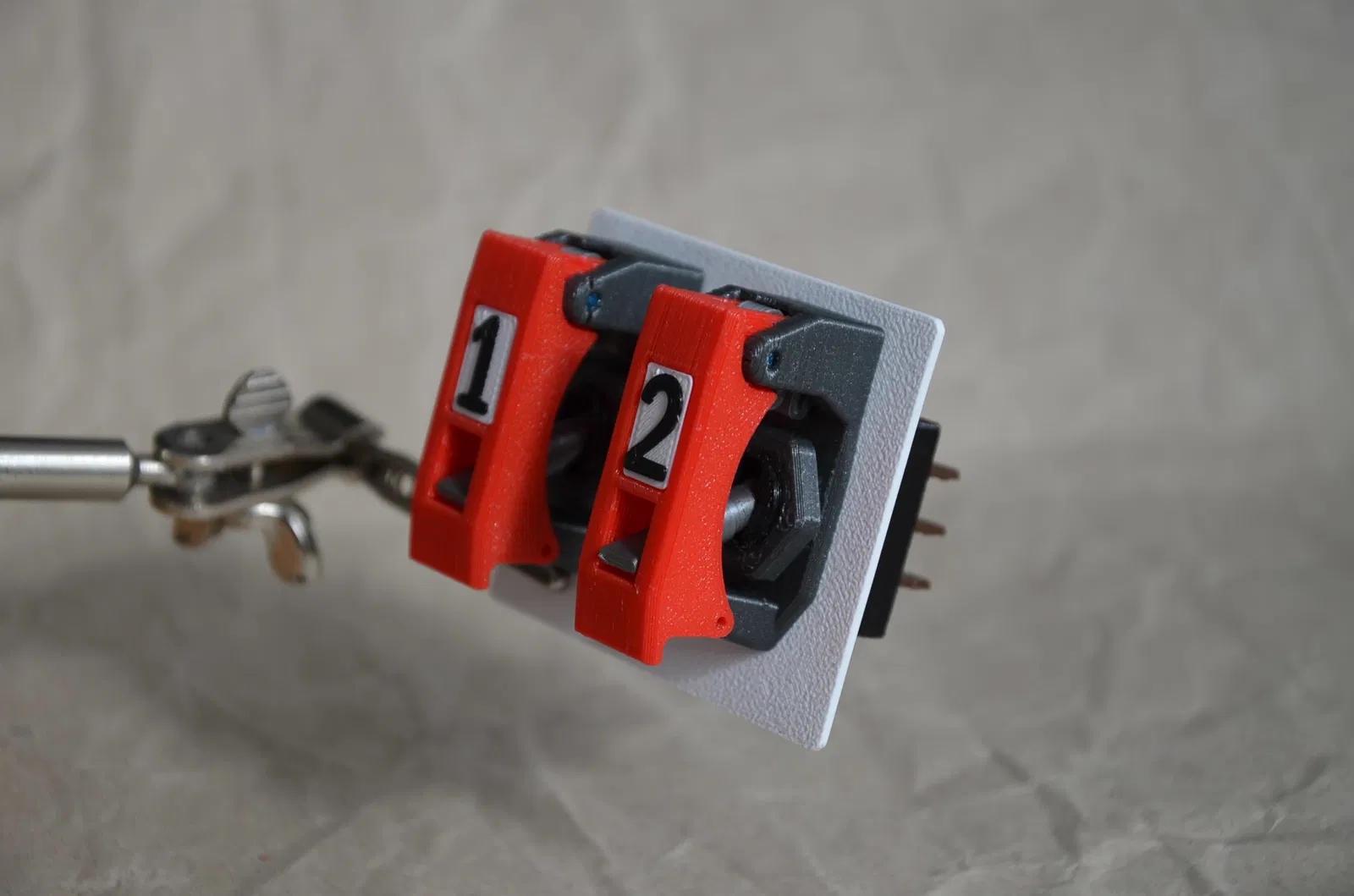

- Nếu muốn dùng tag, bạn cần dán cố định bằng một giọt keo 502 (super glue). Sẽ đẹp hơn nhiều nếu in với manual color change.
- Xong! Tận hưởng độ “nảy” cực đã của lò xo!
Nếu bạn muốn bảo vệ công tắc gạt khỏi bị gạt nhầm hoặc bị can thiệp, bạn có thể dùng dây kim loại mảnh để niêm phong. Luồn dây qua các lỗ trên nắp (Cap) và trụ của đế (Bases pole). Xoắn lại rồi cắt vừa độ dài. Vậy là khi muốn gạt sẽ cần lực nhiều hơn, đồng thời cũng biết được có ai đã dùng hay chưa. Rất hợp cho các ứng dụng dùng một lần, kiểu “dooms day device”!
Nếu bạn đang kiếm một kiểu nắp khác, có thể sẽ hợp gu hơn
CHANGELOG 24.06.2024
Tinh chỉnh lại khu vực bản lề (hinge) trên phần Base để chắc chắn hơn
CHANGELOG 04.05.2024
Thêm một cái ngàm nhỏ (latch) trên phần base để ngăn lò xo bị tuột ra trong một số trường hợp hiếm
