Giá đỡ pin Lipo - Parametric - OpenSCAD

Mô tả

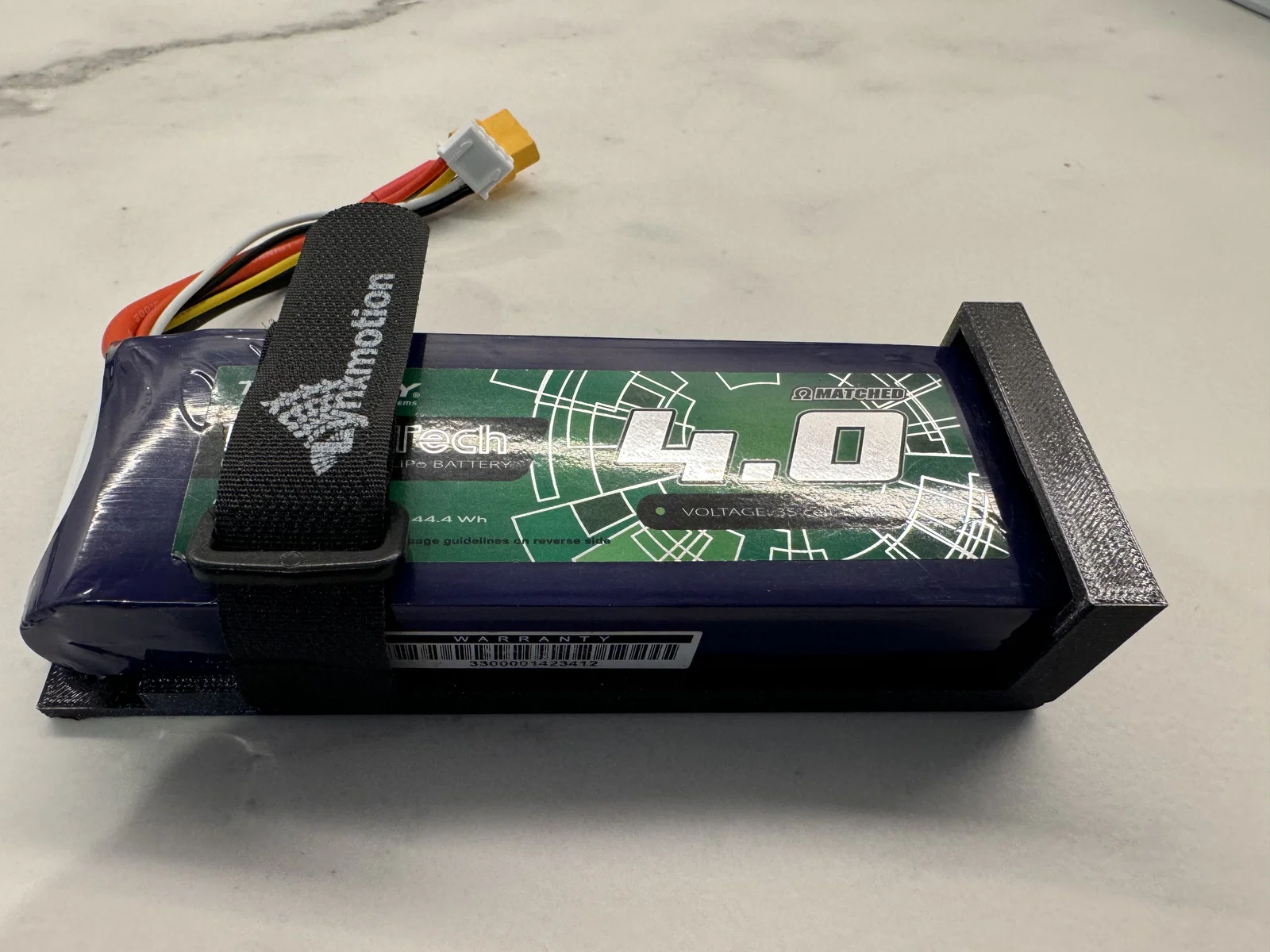

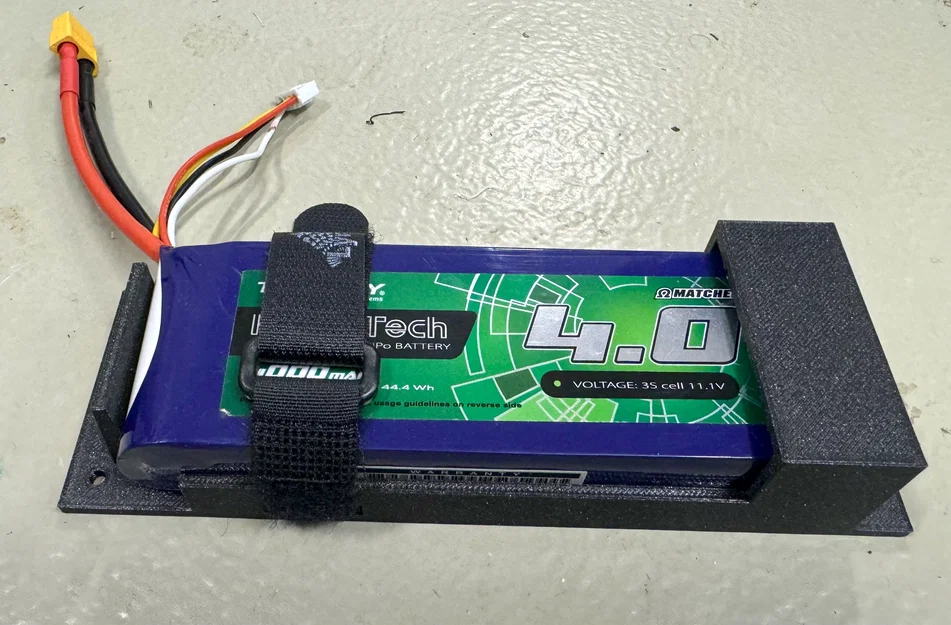

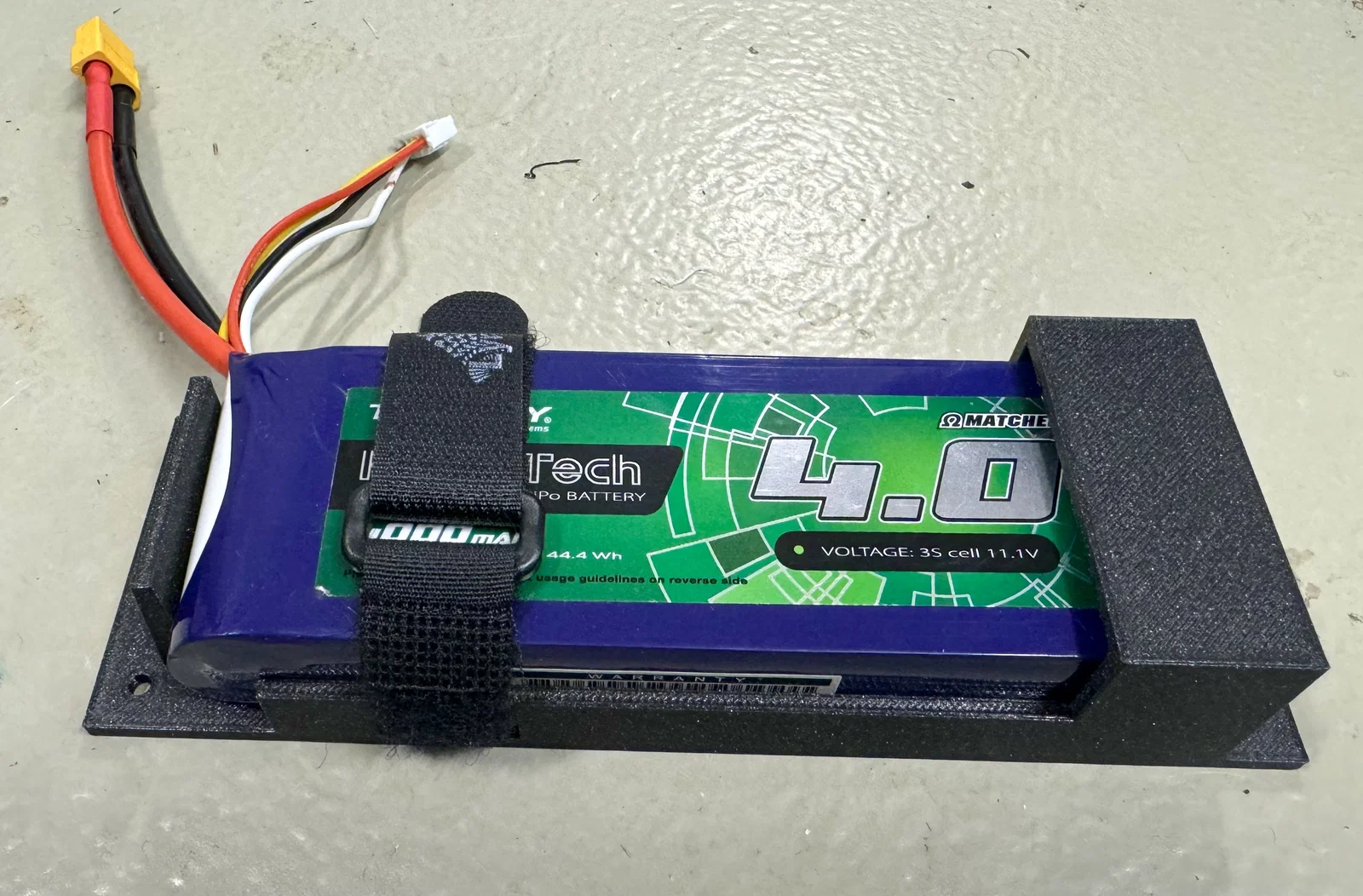

Tôi cần một giá đỡ pin Lipo cho chiếc Ardupilot Rover của mình, nên tôi đã tự thiết kế một phiên bản tham số (parametric). Tôi đang sử dụng pin Turnigy 4000Mah 3S với kích thước 145 x 50 x 24mm.

Sử dụng OpenSCAD

• tải OpenSCAD tại https://openscad.org/downloads.html
• mở file .scad
• thực hiện các thay đổi bạn cần
• Nhấn F5 để xem trước mô hình hoặc thông qua menu Design/Preview
• Khi bạn đã ưng ý với mô hình, nhấn F6 để Render mô hình hoặc thông qua menu Design/Render
• Nhấn F7 để xuất file STL hoặc thông qua menu File/Export/STL

Bạn có thể tìm thấy các phím tắt để xem trước, render và xuất STL trên thanh menu.

Tùy chỉnh mô hình

• Thiết lập Chiều dài, Chiều rộng, Chiều cao của pin.
• Bạn có thể điều chỉnh nhiều thông số khác như độ dày thành, kích thước và vị trí của khe xỏ dây velcro, nắp đậy và thanh chặn cuối.

In ấn

Đối với tôi, trọng lượng không phải là vấn đề quá quan trọng. Tôi đã dùng nhựa PETG, mật độ infill 30%, kiểu Gyroid và dùng Organic Supports.
