Tay cầm chơi game Compact Hitbox Style Controller

Tác giả skrzypczuk

Lượt tải
367
Lượt thích
52
Lượt coi
2.809
Bản remix
1
Tải tất cả (.zip)· 6 file · 700,9 KB· 700,9 KB

File 6 700,9 KB

  • Top_Body_1776001886.stlSTL · 426 KB
  • Cover_1776001886.stlSTL · 83,9 KB
  • Tactile_Switch_Mount_1776001887.stlSTL · 11,2 KB
  • Tactile_Switch_Button_1776001888.stlSTL · 71,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#297129
Ngày đăng

Mô tả

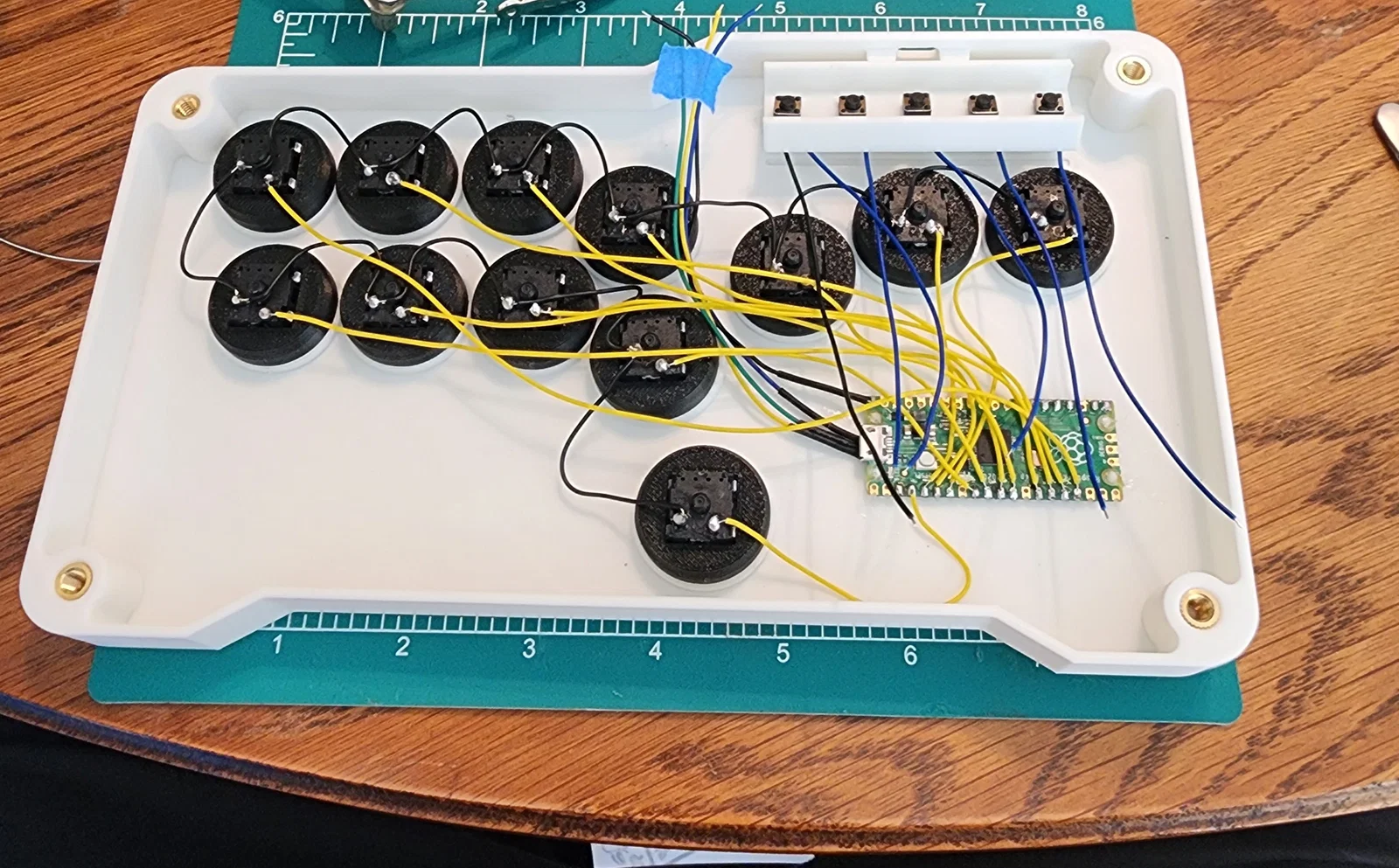

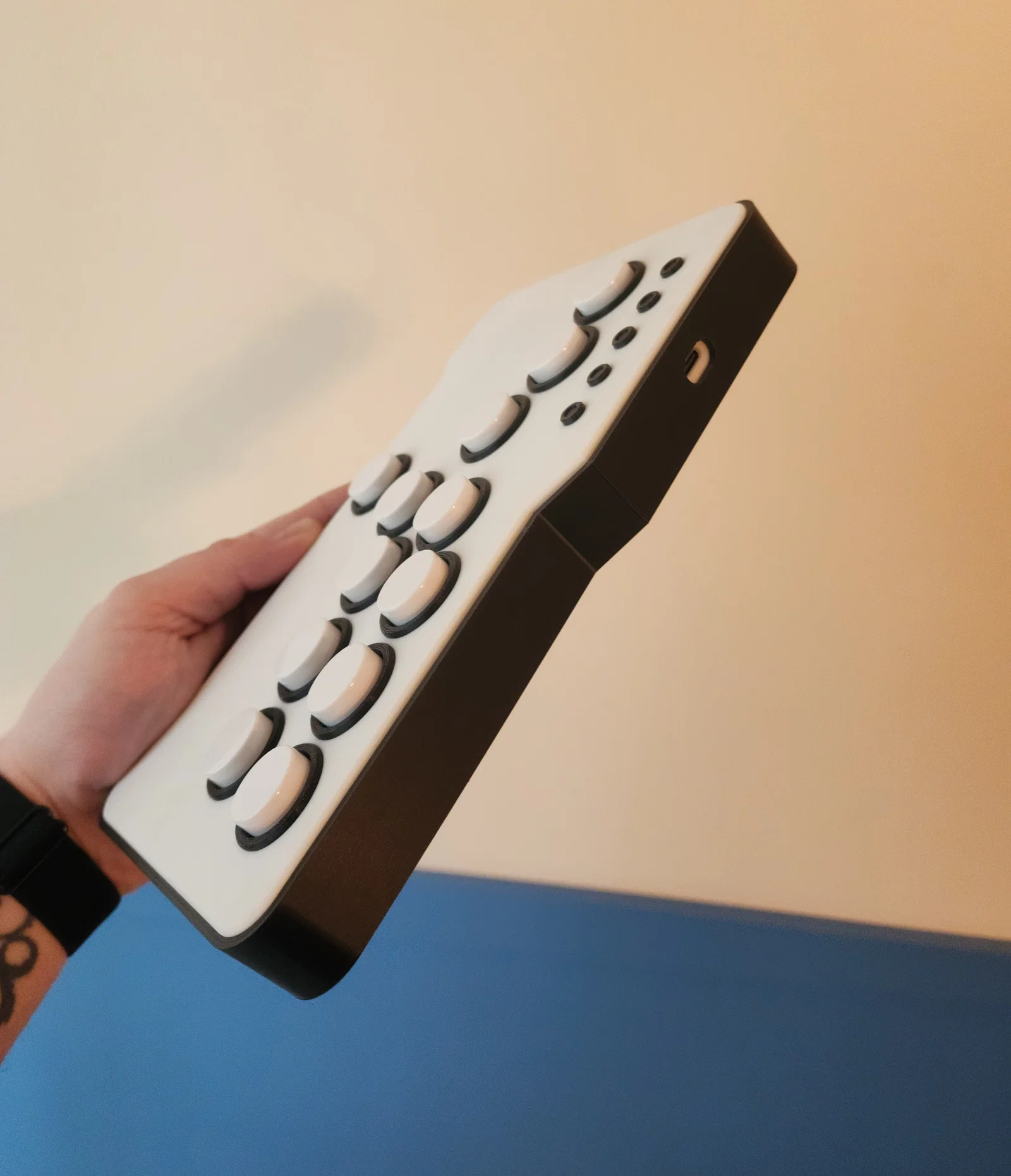

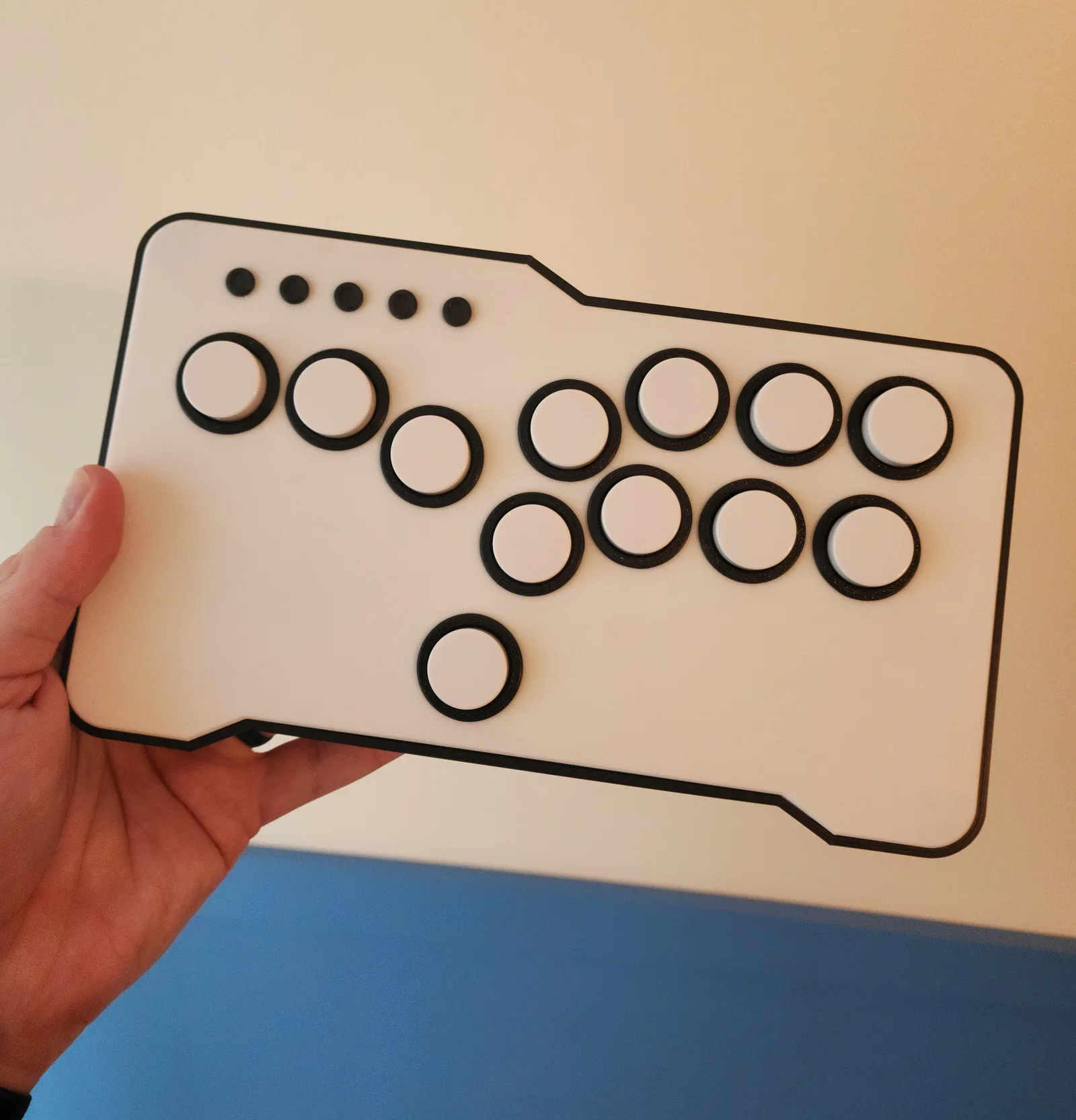

Đây là mẫu tay cầm kiểu Hit-box mà mình đã tự thiết kế trên Fusion 360. Phần vỏ ngoài chủ yếu làm cho đẹp thôi nên bạn không bắt buộc phải in, nhưng nếu không in thì nhớ dùng ốc vít ngắn hơn cho phù hợp nhé. Thiết kế này sử dụng Raspberry Pi Pico chạy GP2040 Firmware. Các bộ phận gắn switch cơ và key-cap không phải do mình tự thiết kế, mình có để link và ghi rõ nguồn bên dưới. Cảm ơn mọi người đã ghé xem, làm cái này vui lắm luôn!

Danh sách linh kiện:

1 x Raspberry Pi Pico
1 x USB-C Breakout Board
4 x Threaded Inserts
4 x M5 Screws
12 x Gateron Mechanical Switches
5 x Momentary Tactile Push Button

File in 3D cho Key-cap và Housing:

Toàn bộ ghi công cho Rana Labs
12 x Housing (bottom and top)
12 x Key-caps

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
700,9 KB
File lớn nhất
426 KB
