Khớp nối đa năng (Multifunction Arm Hinge) cho giá đỡ

Mô tả

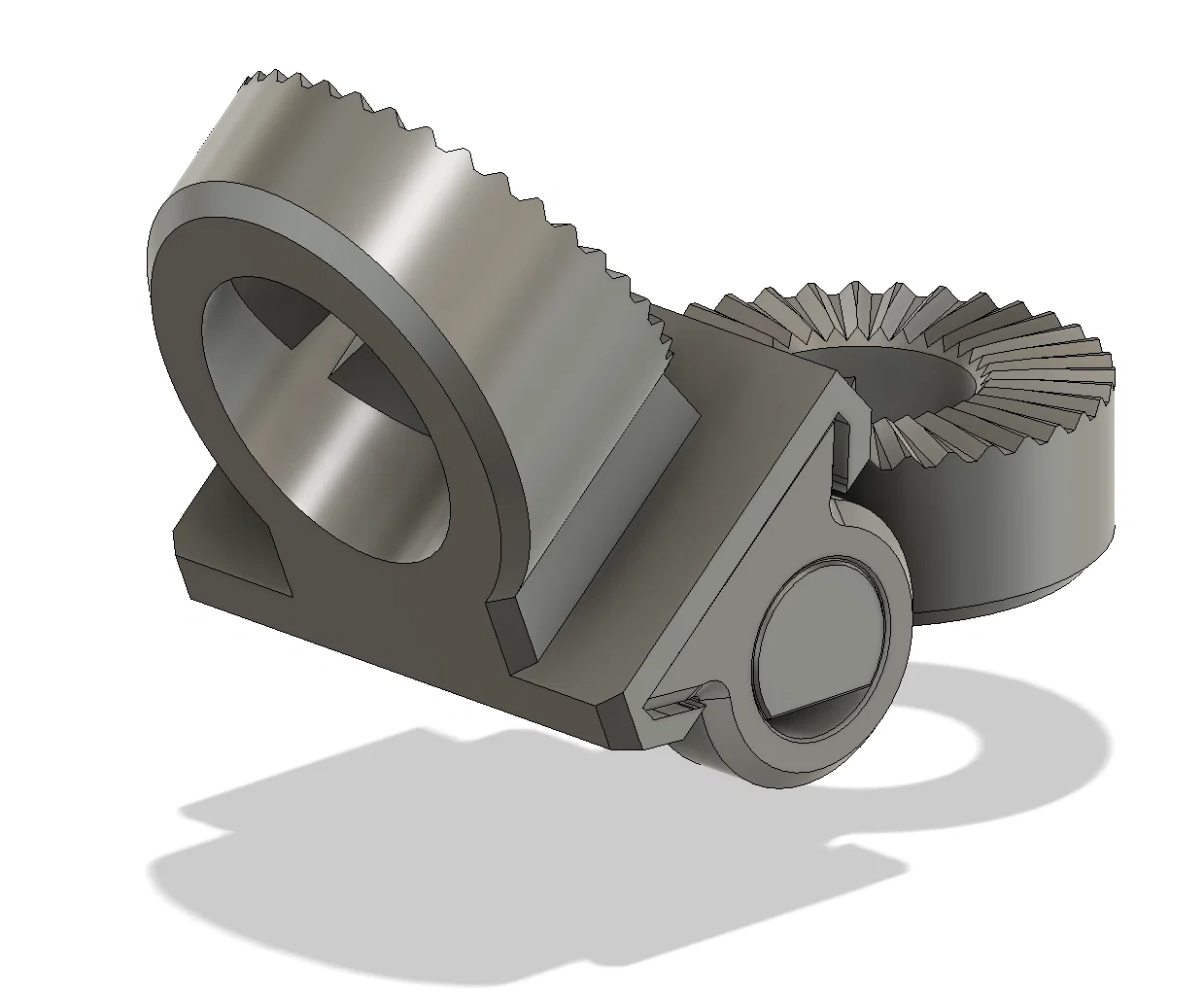

Mô hình này bổ sung một khớp nối (hinge) cho hệ thống cánh tay đa năng (Multifunctional Arm). Khớp nối đi kèm ban đầu chỉ dành cho việc gắn tấm VESA. Bộ chuyển đổi này thêm một ổ cắm vào khớp nối, cho phép bạn sử dụng nó ở giữa hệ thống cánh tay và kết nối thêm với một cánh tay hoặc giá đỡ khác.

Sản phẩm này tương thích với hệ thống cánh tay nhỏ (small arm system) khi thu nhỏ xuống 60%. Cảm ơn toscdesign đã hỗ trợ kiểm tra. (Các file sẽ được cập nhật sau).

Chức năng

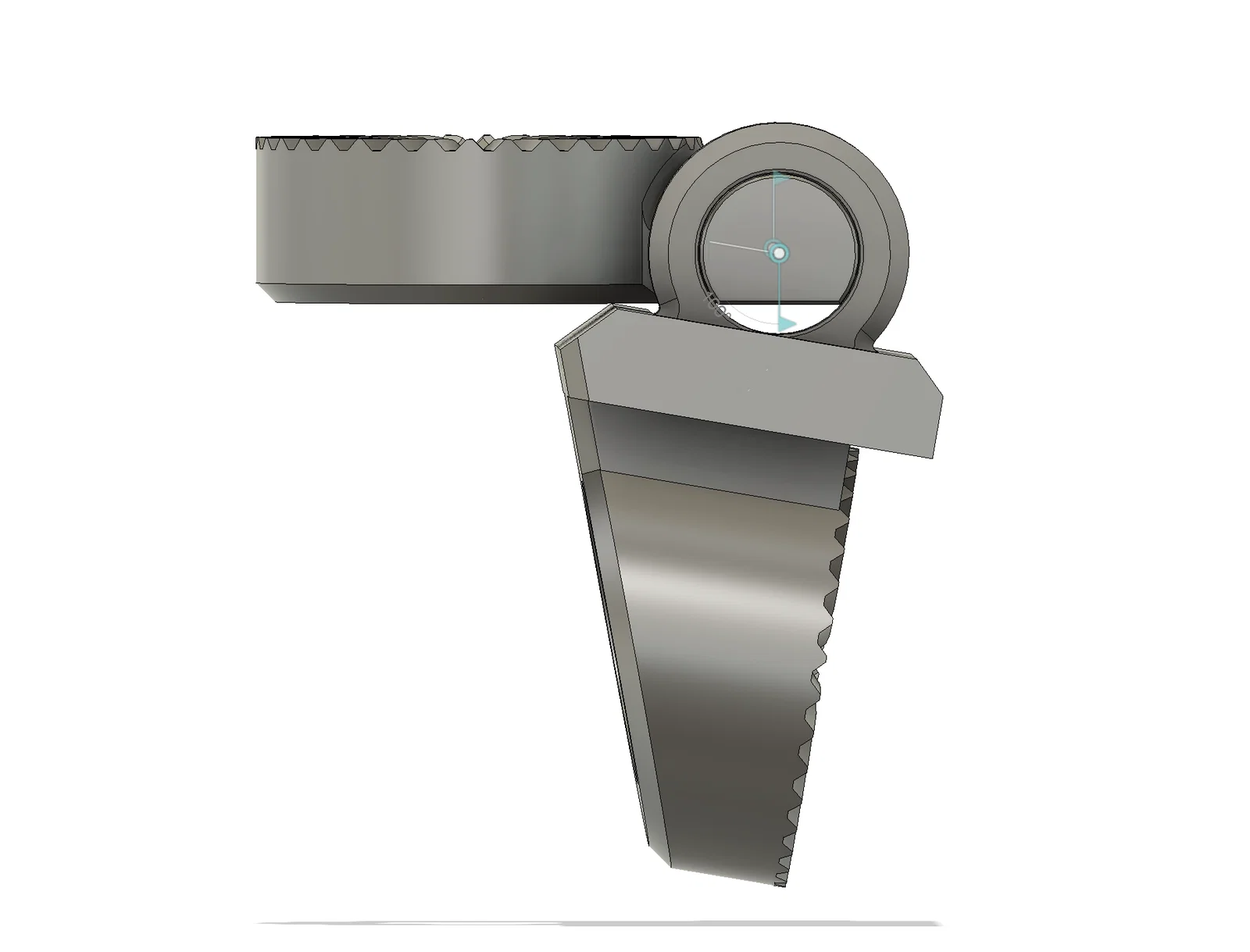

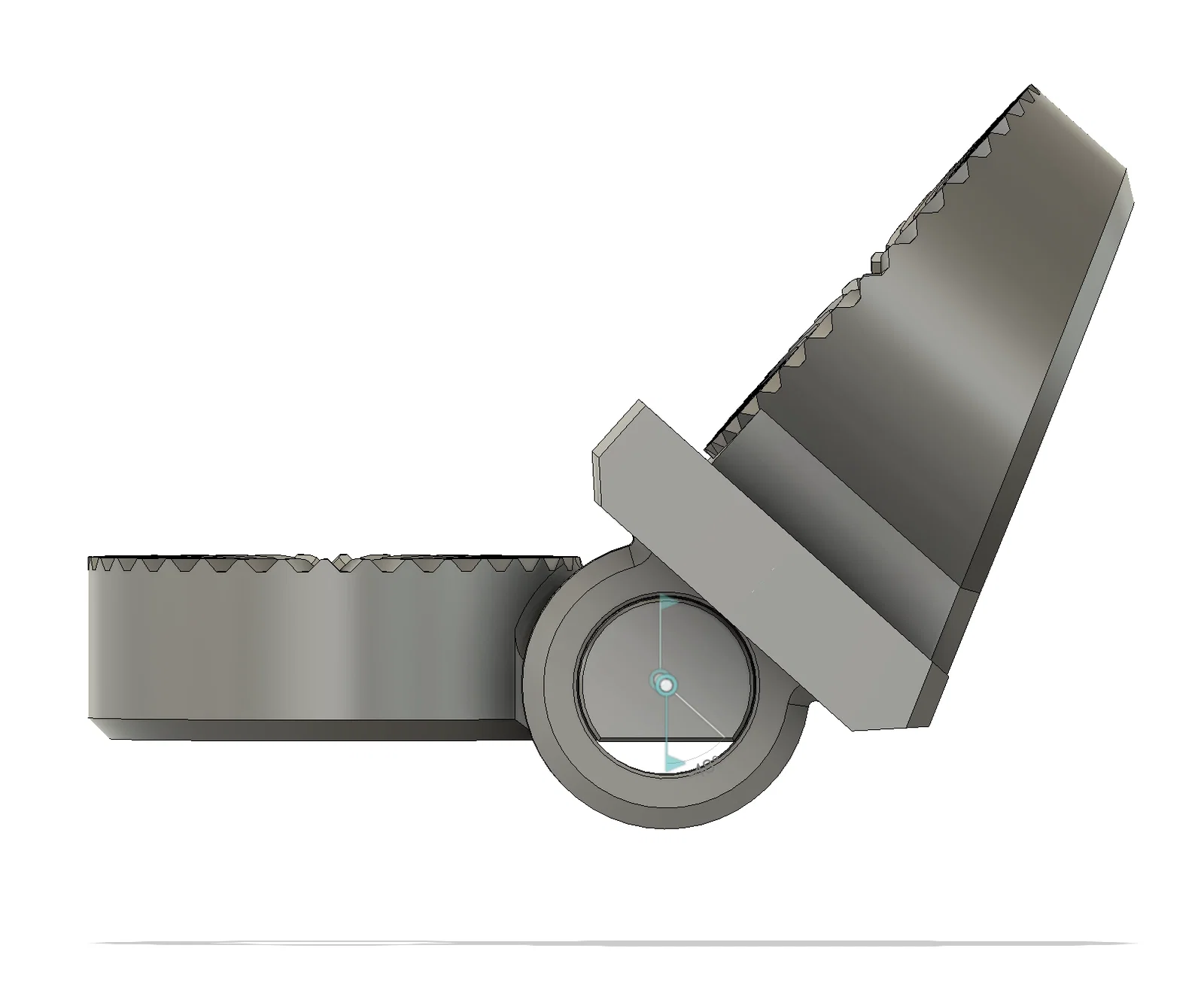

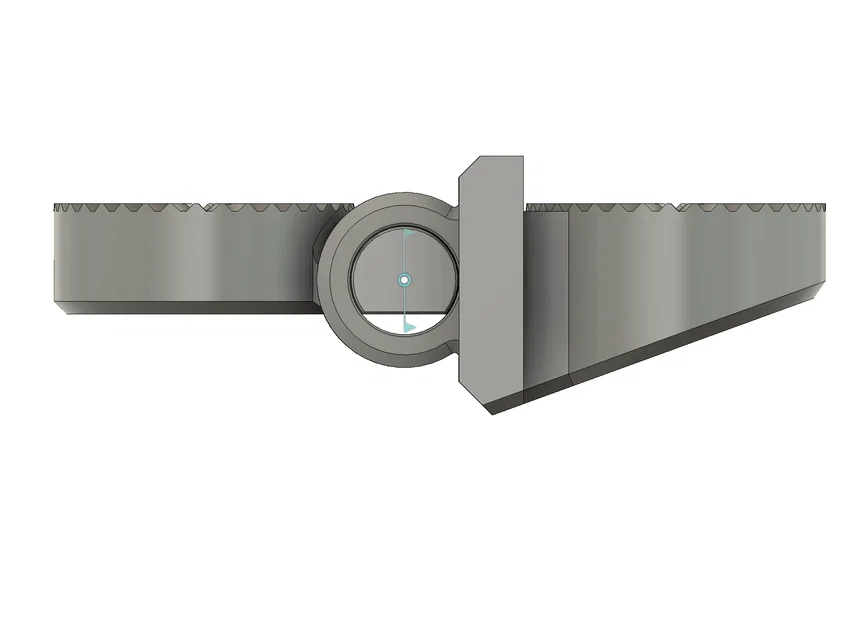

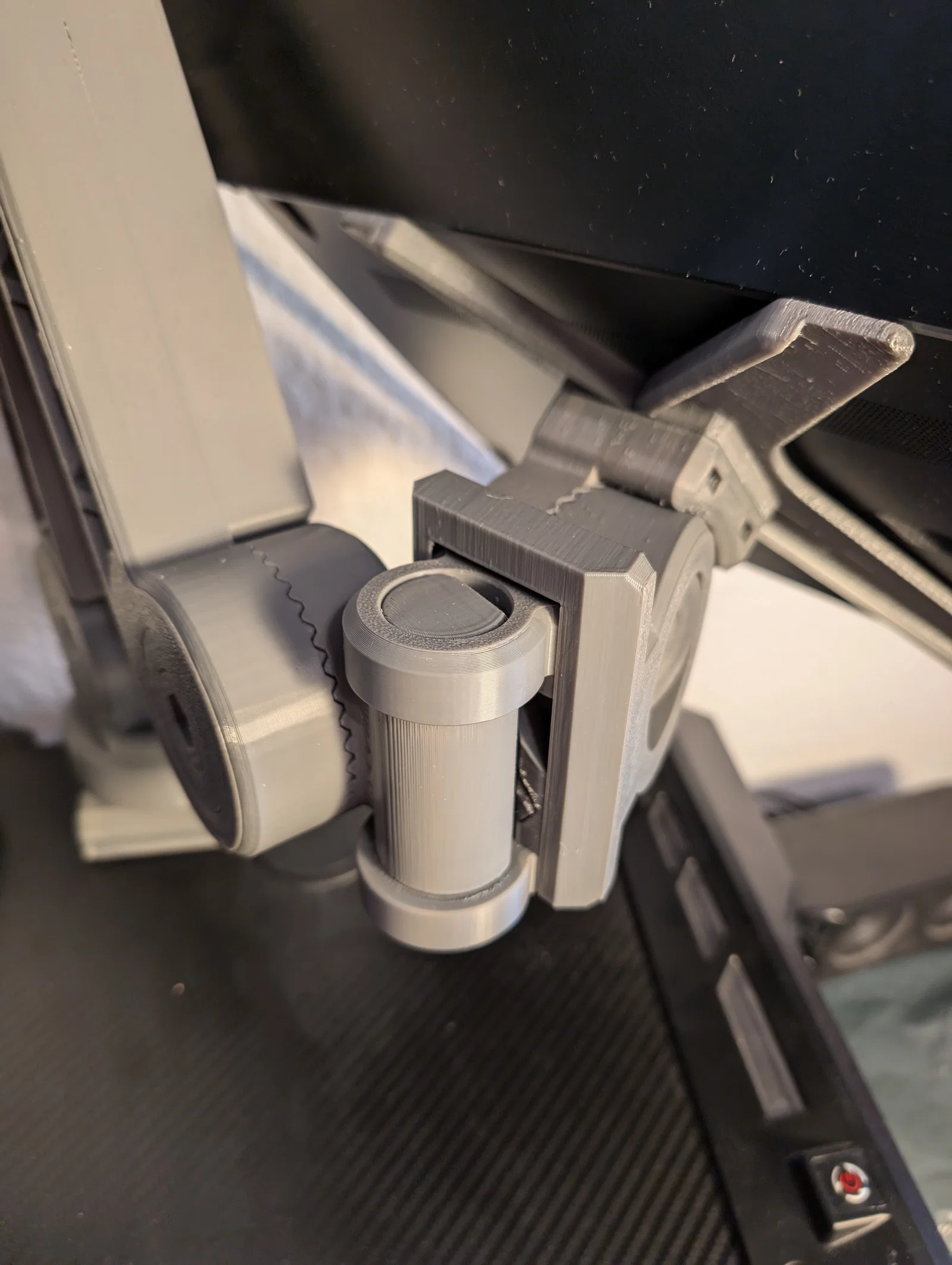

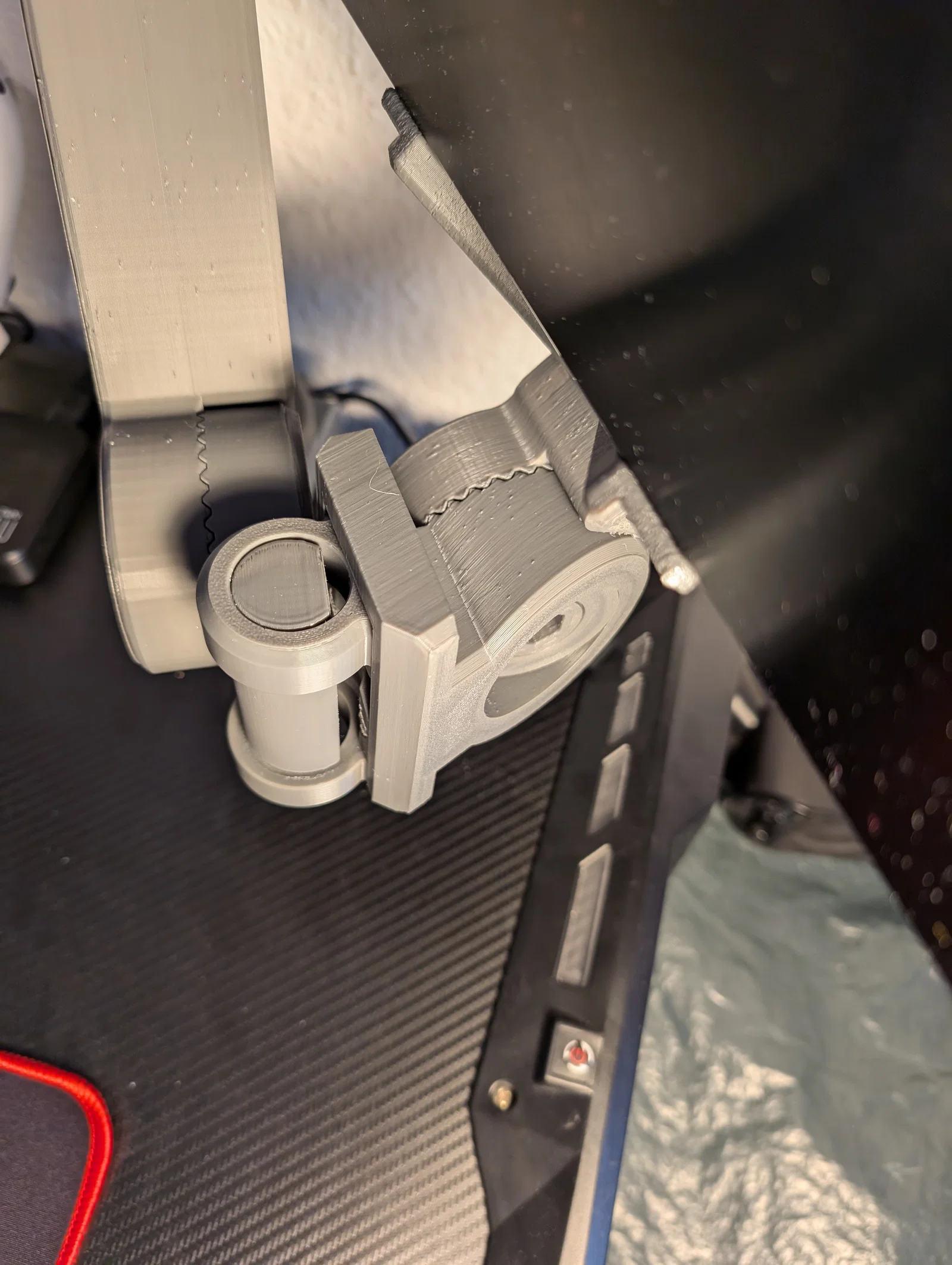

Các hình ảnh hiển thị góc xoay tối đa của khớp nối là khoảng 155°. Lưu ý rằng khớp quay nhiều hơn về một phía, nên bạn hãy lên kế hoạch lắp ráp cánh tay của mình cho phù hợp.

Xem 3D

In ấn

Trước khi in, bạn nên cân nhắc vị trí lắp đặt và phạm vi xoay mong muốn, vì góc xoay sẽ lớn hơn về phía được kết nối với phần còn lại của cánh tay. Tùy thuộc vào số lượng cánh tay sử dụng, bạn hãy kiểm tra xem mình đã xoay về đúng hướng chưa. Nếu chưa, bạn có thể in đối xứng các bộ phận (xem ghi chú).

Lưu ý:

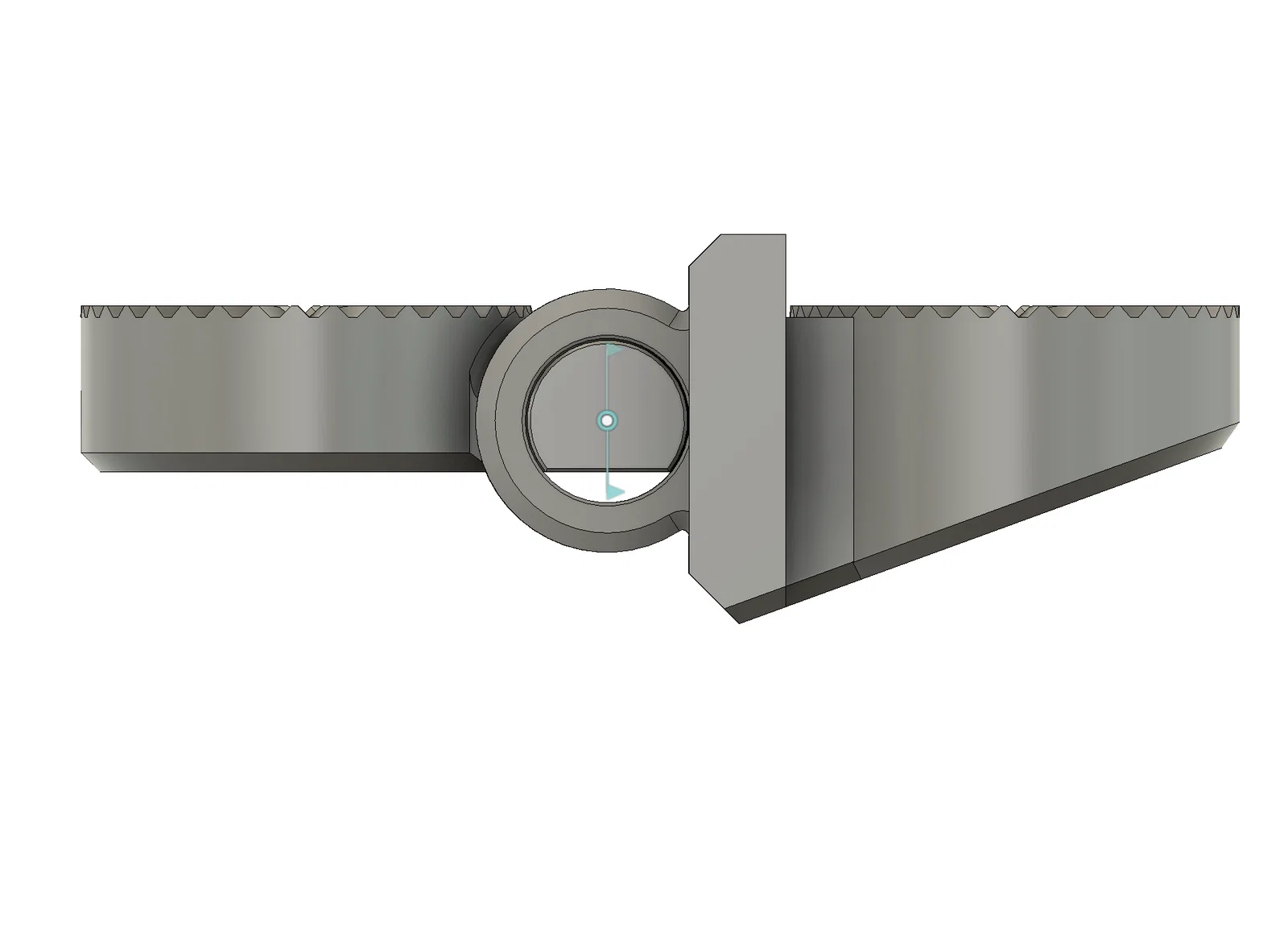

Khớp nối hoạt động tốt nhất khi được đặt theo chiều thẳng đứng. Mặt phẳng đối xứng của các răng khớp bị nghiêng 2,9° so với trục thẳng đứng. Để có độ thẳng đứng hoàn hảo: hãy sử dụng các file hinge_A và hinge_C đi kèm vì chúng có định hướng khớp nhau. Nếu bạn đã lật các bộ phận qua một mặt phẳng nào đó, có thể bạn sẽ cần sử dụng các bản in đối xứng đã được cung cấp trong thư mục bổ sung.

Thông số in mình đã sử dụng: Lớp 0.3 mm, 8 tường, 5 đáy, 5 đỉnh, 30% infill rectilinear.

1. In hinge_A
2. In hinge_B hai lần

Nên đặt hướng như sau:

Có thể in không cần support, thậm chí kết quả nhìn còn đẹp hơn. Các phần nhô ra không cần phải quá hoàn hảo vì sẽ bị che khuất và không ảnh hưởng đến độ chắc chắn. Chỉ cần làm sạch bề mặt để các khớp nối khớp vào nhau như hình:

3. In hinge_C Cần in kèm support như hình. Lưu ý: file thực tế đã được tinh chỉnh đôi chút so với hình ảnh để in phần nhô ra tốt hơn.

Lắp ráp

1. Trượt hai miếng hinge_B vào phần khớp của hinge_A, mỗi bên một miếng. Lưu ý phải xoay ngược chiều kim đồng hồ.
2. Xoay hai miếng hinge_B cho đến khi chúng thẳng hàng.

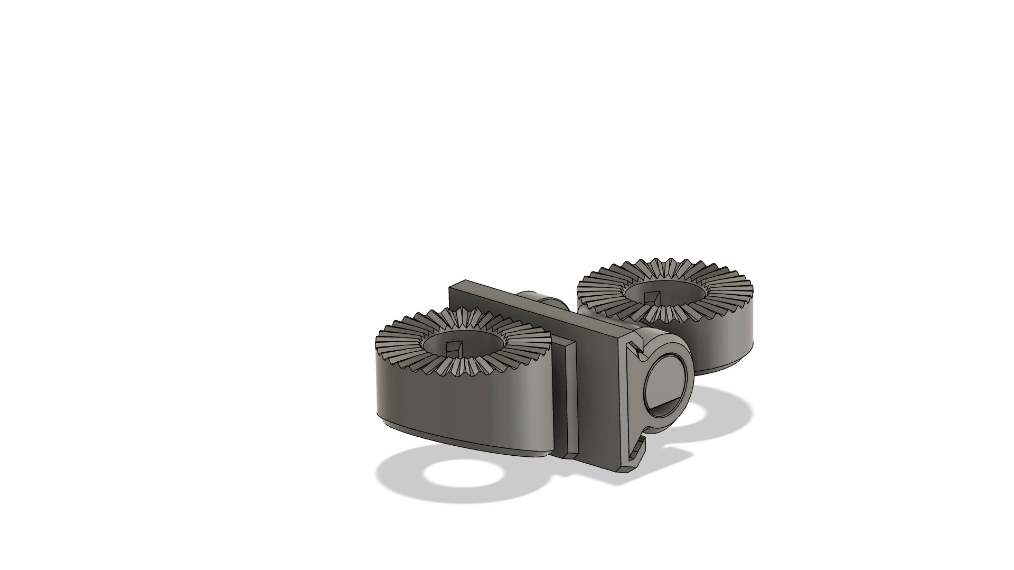

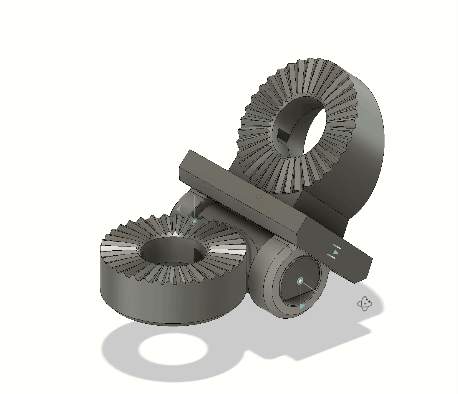

3. Trượt hinge_C lên trên cả hai miếng hinge_B. Bạn có thể làm theo hướng dẫn trong hoạt ảnh để cánh tay ổn định hơn, hoặc lắp từ hướng ngược lại (trong trường hợp này nên dùng hinge_C_alt_angle để giữ đúng hướng răng). Lưu ý: phía trượt hinge_C vào phải là phía trên nếu hinge_A nằm ở phần được gắn cố định.

Trường hợp sử dụng

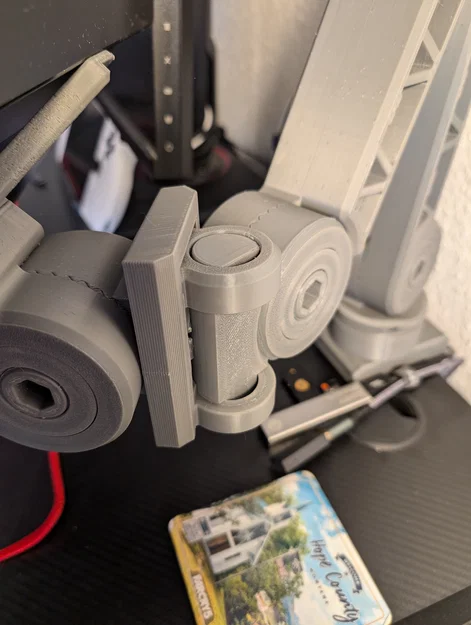

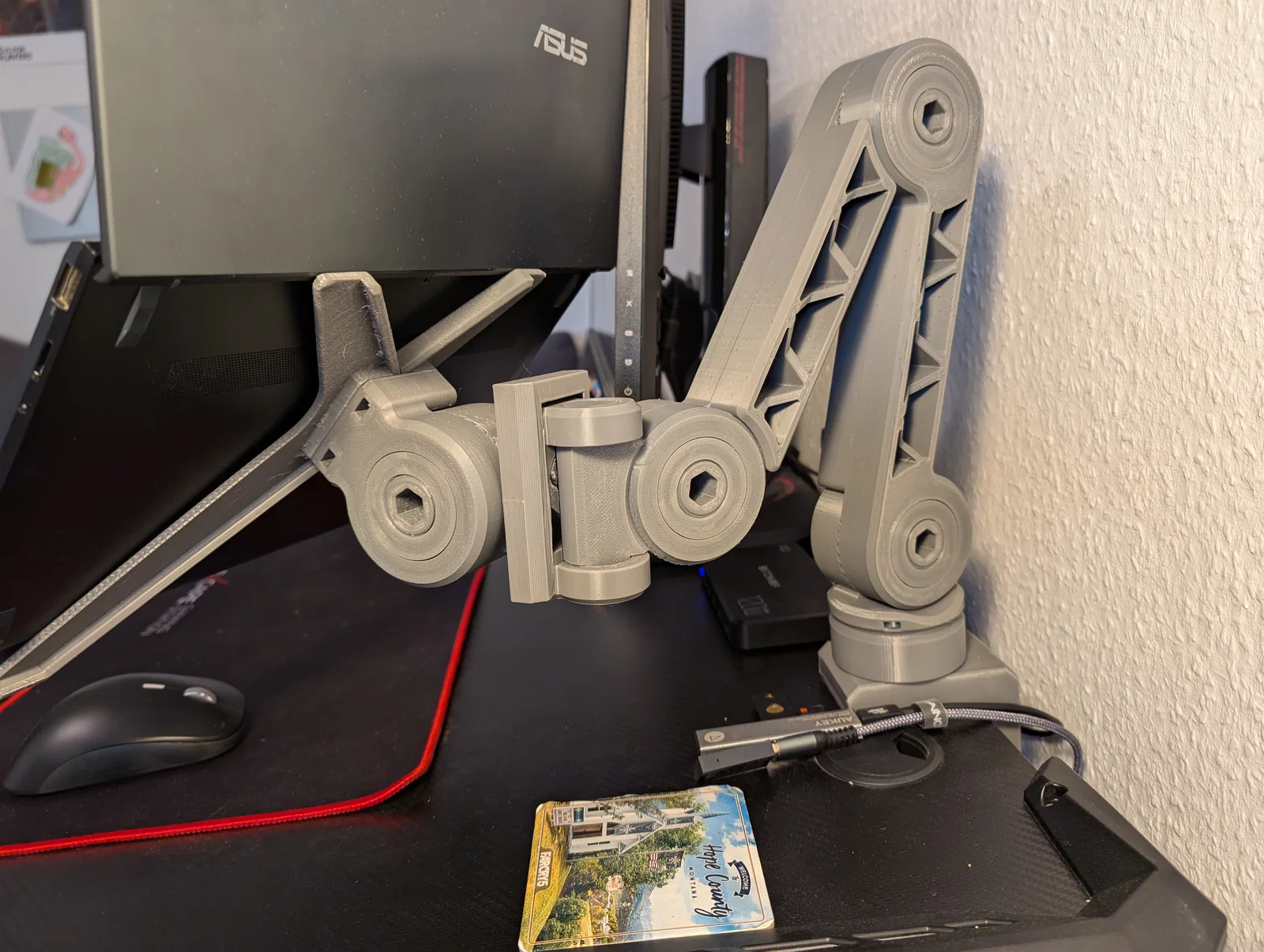

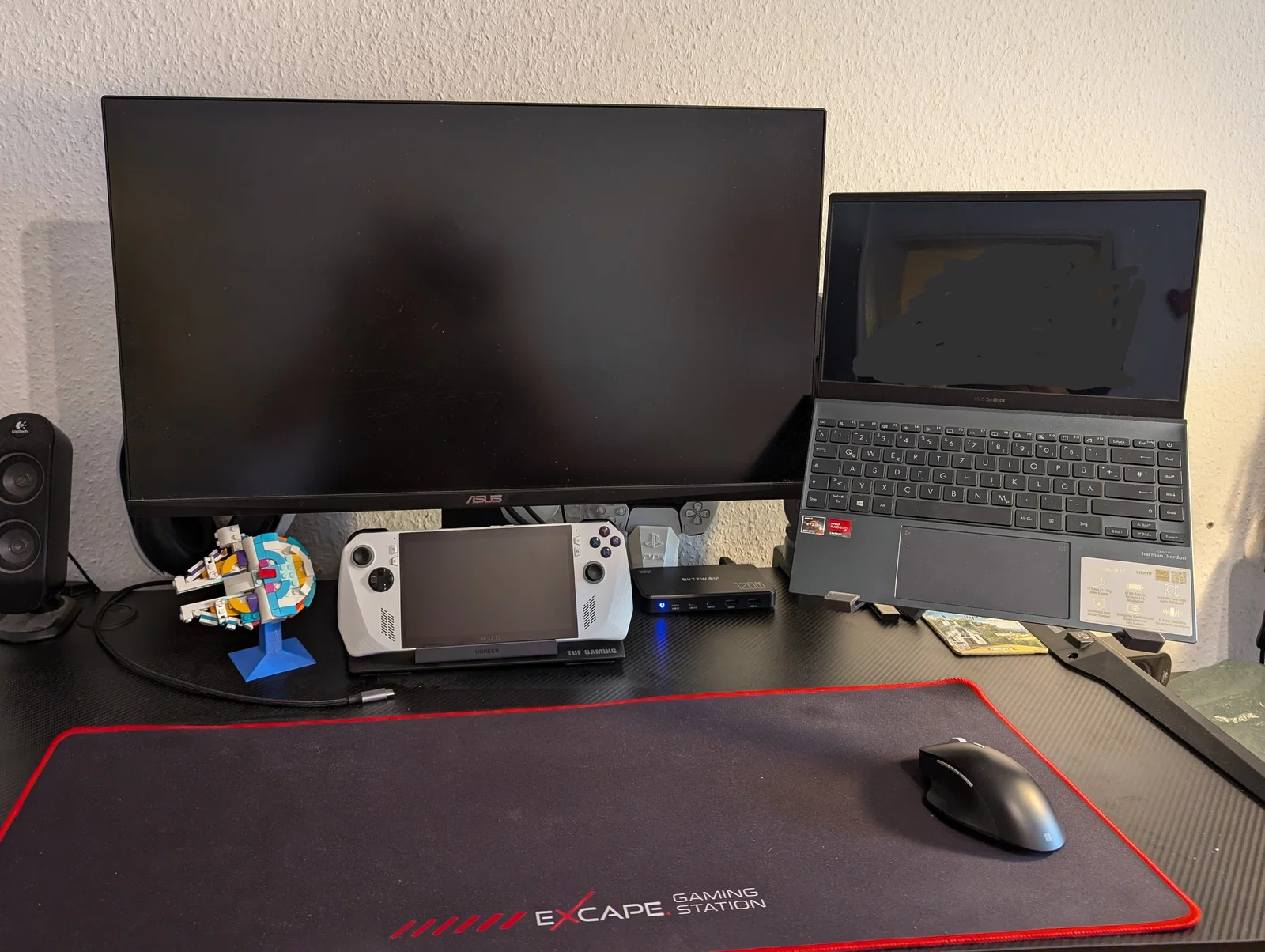

Mình thiết kế cái này để dùng với giá đỡ laptop.

Cập nhật

24-10-21

• Chỉnh sửa hinge_C để ổ cắm nằm cùng mặt phẳng với hinge_A.

25-01-05

• Thêm các phiên bản thay đổi góc độ cho hinge_A và hinge_C do góc răng khớp cũ từ giá đỡ VESA gây ra sai lệch. Các file cũ giờ được đổi tên thành hinge_A_alt_angle và hinge_C_alt_angle.
