Nắp chụp phễu cấp liệu AMS Bambu Lab cải tiến

6/14/2023 - Thêm Phiên bản 2

Điều này thêm 0.5mm vào đường kính bên ngoài và siết chặt độ bám của phễu. Việc in phiên bản này bằng vật liệu sẽ linh hoạt và gắn vào vị trí là rất quan trọng, nếu không bạn sẽ có nguy cơ làm nứt các tai, điều này sẽ khiến nắp bị bật ra trong quá trình thu hồi. Độ bám chắc chắn cao hơn phiên bản 1 và khó lắp đặt hơn. Tôi thường bắt đầu từ phía trước (hướng về vật liệu) và đẩy kẹp trở lại theo một góc. Cuối cùng tôi đã in cái của mình bằng Polymaker CoPA với đầu phun 0.2mm ở độ cao lớp 0.1mm. Tôi đã in ở 295/45c và sử dụng Magigoo PA để bám dính với giường. Bạn có thể in nó bằng PETG hoặc ASA nhưng sẽ cần in chậm để tối đa hóa độ bám dính giữa các lớp.

https://us.polymaker.com/products/polymide-copa

Nền tảng:

Về kỹ thuật, đây là một bản remix của một số nắp nút phễu cấp liệu Bambu Labs AMS. Cá nhân tôi không thích về mặt thẩm mỹ, logo/hình ảnh trên nút hoặc độ cồng kềnh của các nắp hiện có bao quanh nút, vì vậy tôi đã mô hình hóa cái này từ đầu. Tôi cũng muốn một cái gì đó bền hơn chỉ PTFE (đừng lo, tôi đã thêm một phiên bản ống PTFE cho mọi người khác).

Tôi đã quét 3D một phễu cấp liệu để bắt đầu quá trình đảo ngược kỹ thuật. Khi đã được mô hình hóa, tôi đã có thể khớp hoàn hảo các đường nét của phễu để thực sự mang đến cho bạn một “sự vừa vặn hoàn hảo”. Tôi đã thêm một số khoảng trống và thực tiễn kỹ thuật cho thiết kế nhựa để tạo ra một nắp nút vừa vặn hoàn hảo với các đặc tính chống mài mòn bổ sung.

Có các rãnh ép trên lỗ nên nó được thiết kế để tạo ra một sự vừa vặn chặt chẽ. Nói như vậy, tôi đã có thể lắp ghép các bộ phận bằng tay.

Cài đặt In:

• In PETG, ASA/ABS hoặc Nylon (cần có khả năng uốn và khớp vào vị trí). Bạn cũng cần in ở nhiệt độ cao hơn (thường là 10-20 độ C cao hơn so với cài đặt mặc định) để có độ bám dính lớp tốt vì tường của kẹp rất mỏng. Nếu bạn không có độ bám dính lớp tốt, bạn có nguy cơ bị nứt và bị kéo nắp ra khi thu lại.
• Đầu phun 0.4mm
• Chiều cao lớp 0.2mm
• 50mm/s & 2500mm/s^2 tường ngoài
• Arachne Wall Generator

Các thành phần đã mua:

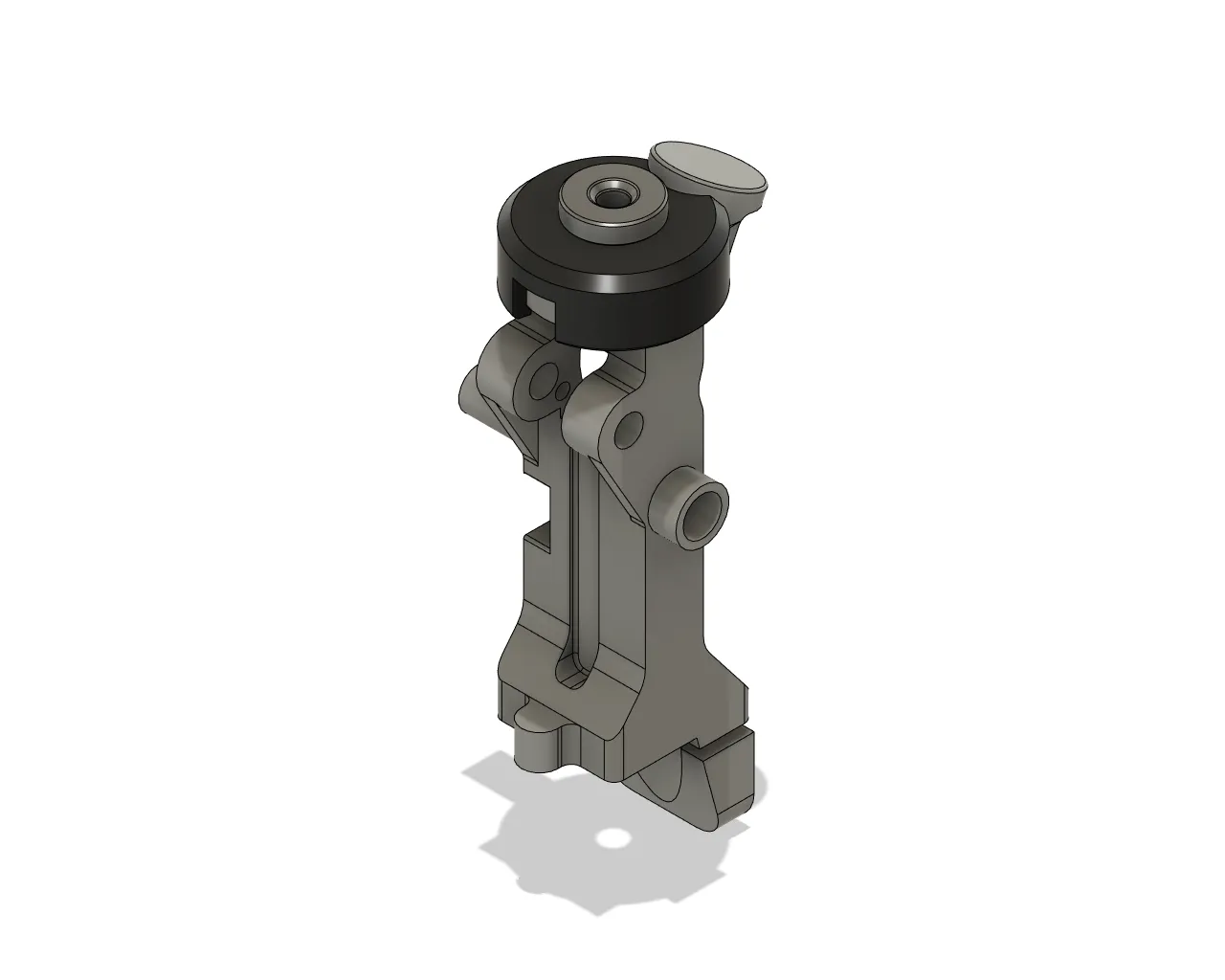

Phiên bản Bushing Khoan:

• Bushing Khoan - 5mm OD x 2.5mm ID x 6mm Tổng chiều dài, Có vành, 4mm Chiều dài chèn, 2mm Chiều dài vành
• KIPP: K1022.A0250X06 https://www.kippusa.com/us/en/Products/Machine-Fixture-Components/Drill-bushings/K1022-Drill-bushings-flanged-DIN-172/K1022-A-Drill-bushings-flanged-DIN-172-style-A.html hoặc https://www.kipp.com/gb/en/Products/Operating-parts-standard-elements/Machine-and-fixture-components/Drill-bushes/Drill-bushes-flanged-DIN-172/Flanged-drilling-bush-DIN-172-Form-A.html
• McMaster: 96977A137 https://www.mcmaster.com/96977A137/

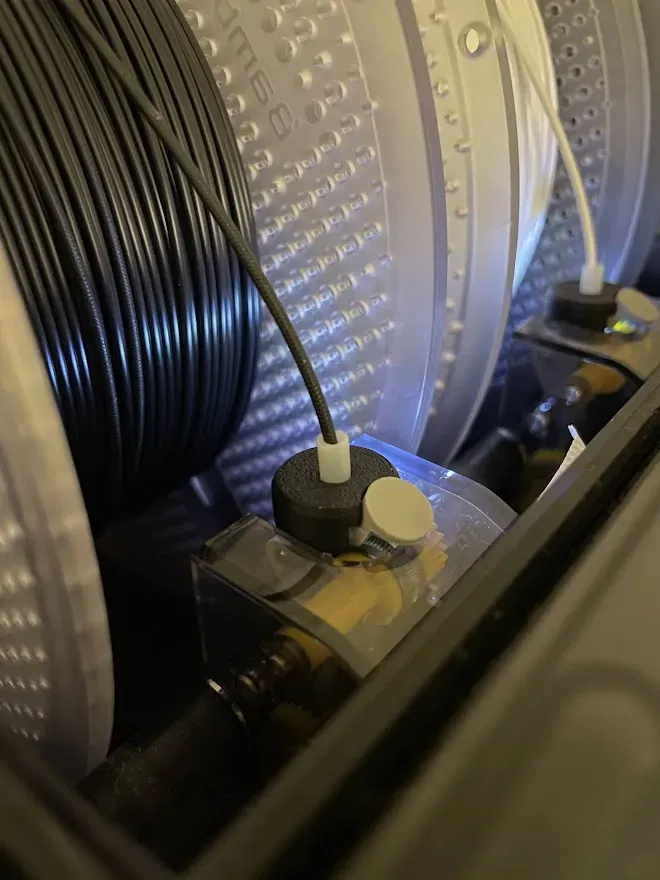

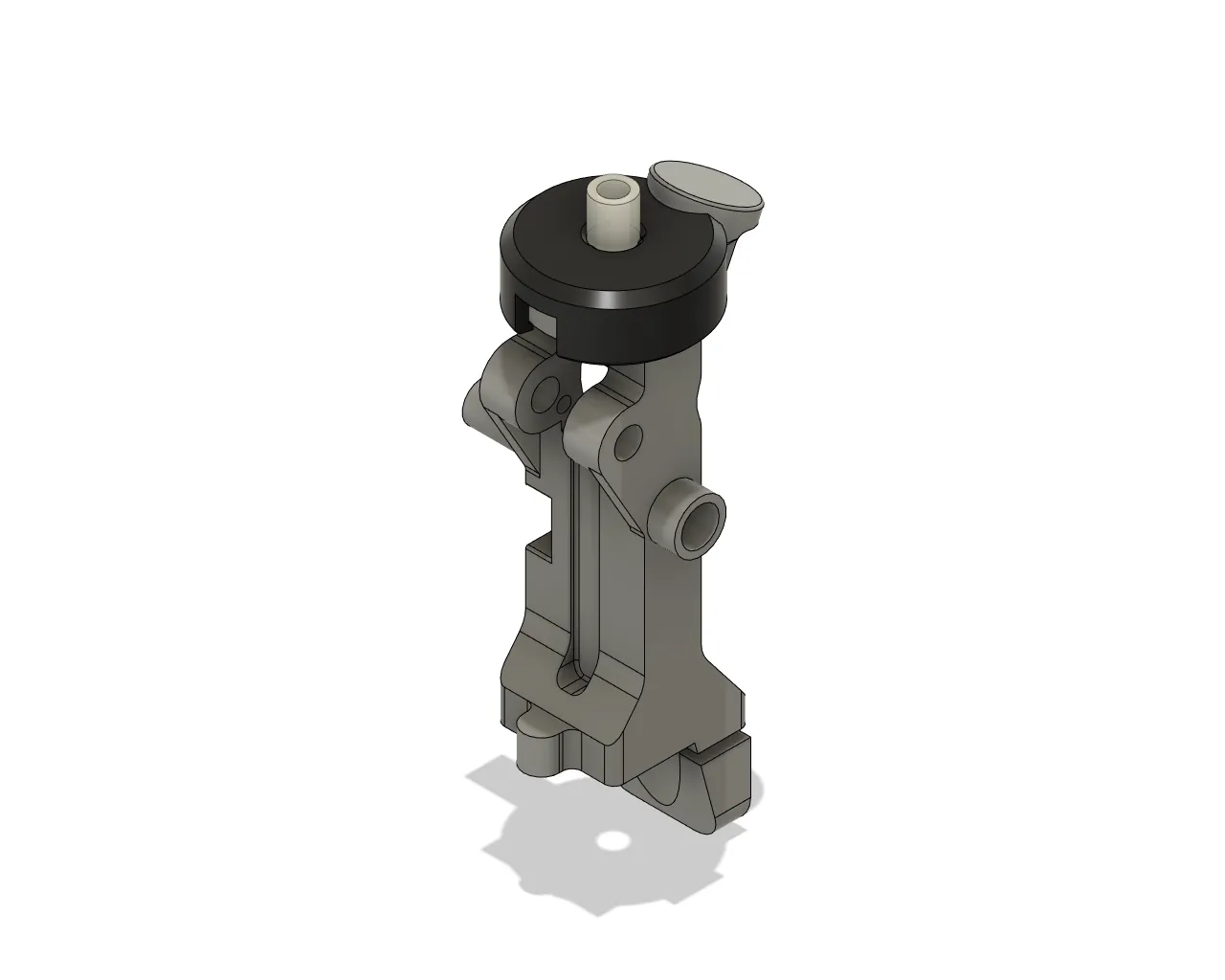

Phiên bản PTFE

• 4mm OD x 2.5mm ID (một số người thích giữ nó dài để nó quấn một phần quanh cuộn để giúp giữ cuộn xuống trong quá trình thu lại)
