Bộ fan shroud đôi cho Radeon Pro v620

Bộ fan shroud đôi nhiều mảnh cho GPU đám mây Radeon Pro v620. Thiết kế này được tối ưu cho quạt 92mm có áp suất tĩnh cao. Hiện tại, nó được thiết kế cho các bo mạch chủ có khoảng cách khe cắm 3 slot.

Thiết kế nhỏ gọn sẽ làm cản trở một phần luồng khí, đổi lại là nó chỉ làm tăng thêm 3 inch chiều dài cho GPU (tính cả quạt). Mình đang phát triển một phiên bản khác dài hơn hoặc một bộ chuyển đổi cho khung IO phía sau.

Khuyến khích nên in bằng nhựa PETG.

Một tấm chắn (blank) cũng được đi kèm để bạn có thể dùng cho card đơn.

Hướng dẫn lắp ráp:

1. Tháo khung kim loại trên GPU.
2. Cắm cáp nguồn vào GPU.

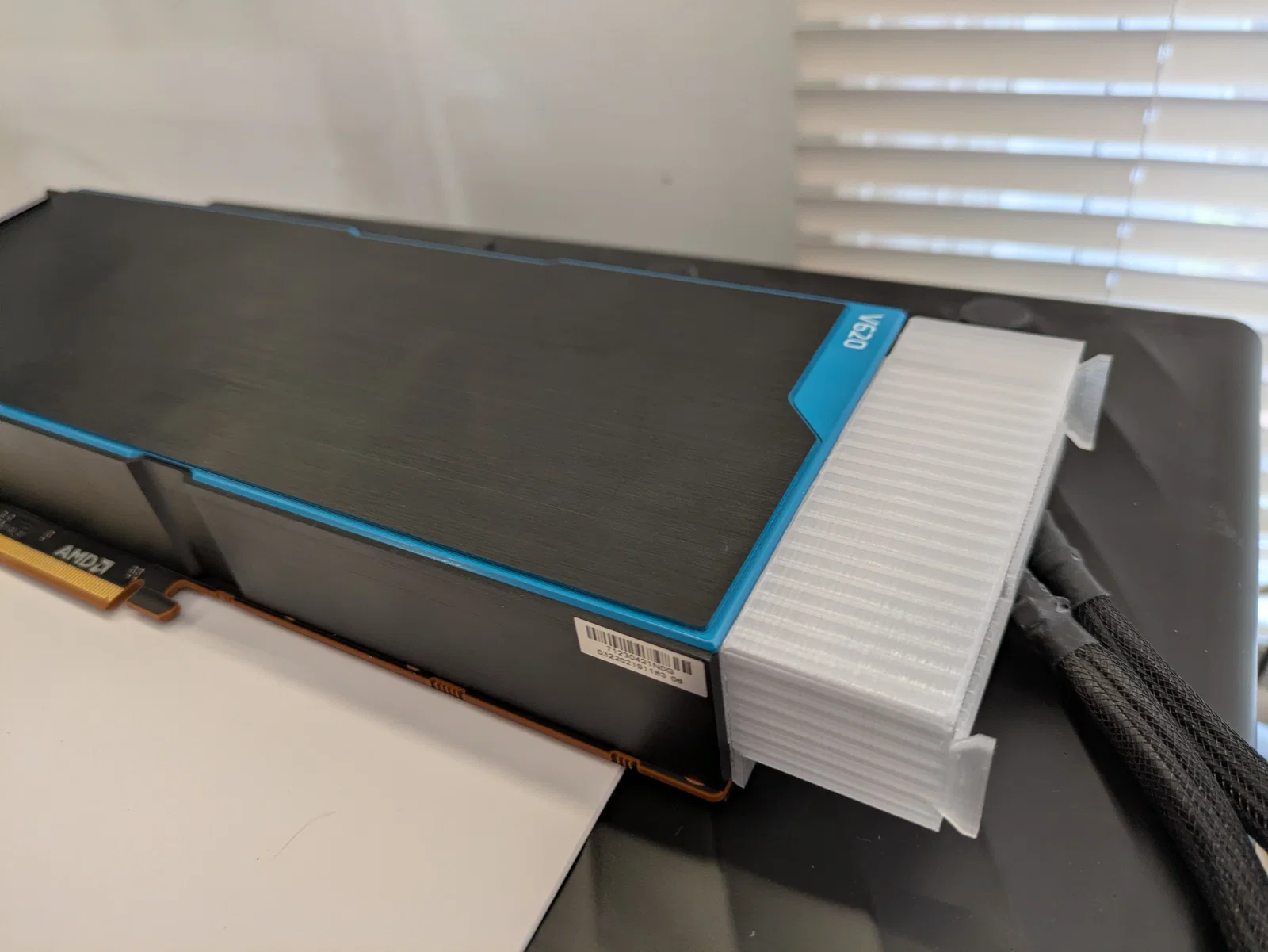

3. Lắp và vặn vít phần đế vào GPU.
4. Gắn quạt vào fan shroud.
5. Trượt thanh giữ (retainer) vào shroud, đặt ở vị trí đủ cao để giữ các khe cắm được thông thoáng.

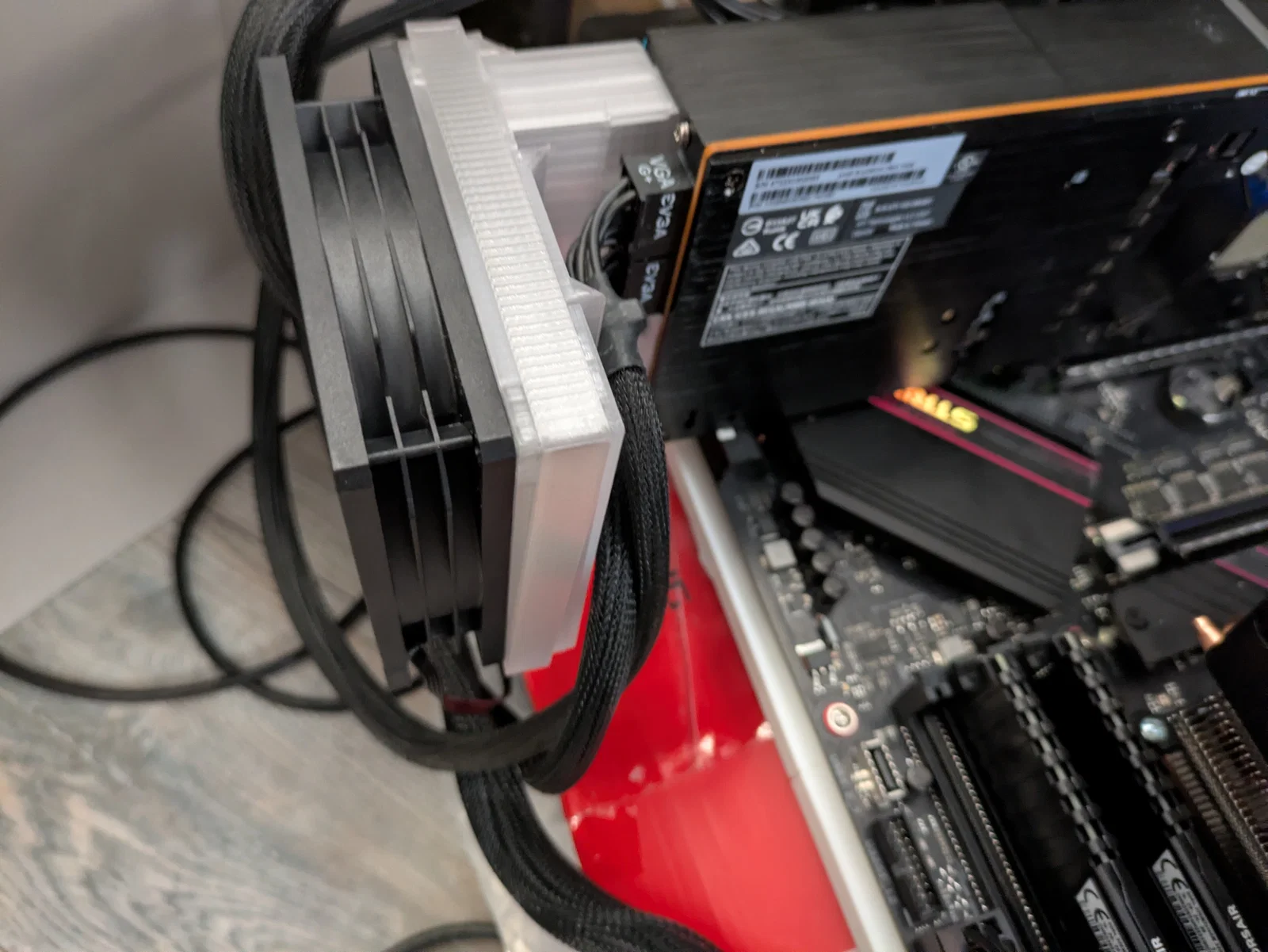

6. Lắp cụm shroud vào phần khớp nối (dovetail) trên đế.
   • Nếu chỉ dùng 1 GPU, hãy lắp tấm chắn vào vị trí trống.
7. Khi đã căn chỉnh xong, hạ thanh giữ xuống để cố định các khe cắm vào vị trí.
