Hộp Einsy Lớn Có Khung Gia Cố + Hỗ Trợ Quạt 60mm

Mình đã tìm kiếm khắp nơi một giải pháp phù hợp với nhu cầu nhưng chưa thấy mẫu nào ưng ý hoàn toàn. Mình rất thích thiết kế của hộp Einsy lớn zin từ trước đến giờ, nhưng vẫn muốn cải tiến vài điểm còn tồn tại. Hầu hết các bước lắp đặt sẽ giống hệt như khi bạn lắp phiên bản Boogie gốc, nhưng mình khuyên bạn nên lắp sẵn các ốc heat-set inserts và kiểm tra kỹ ren trước khi bắt đầu.

Hỗ trợ khung máy (Frame Bracing)

Với bộ nguồn (PSU) màu bạc mà mình đang dùng, nó được gắn vào cả thanh nhôm định hình và khung máy in. Hộp Einsy zin, cũng như các phiên bản lớn hơn mà mình từng xem, được thiết kế khác biệt ở phía bên nguồn và không kết nối hai phần khung này lại với nhau, thường thì chúng chỉ treo lơ lửng trên khung máy. Dù mình không kỳ vọng nó sẽ tạo ra sự khác biệt quá lớn, nhưng vì mình đang cố gắng căn chỉnh khung máy cho vuông vắn mà không muốn tốn tiền lên khung Bear, nên đây là phần mà mình cảm thấy còn thiếu.

Phần ngàm được thiết kế để gắn bằng ốc M3 T-nuts xoay. Mình từng dùng loại này khi lắp chân HULA và khá bất ngờ về độ chắc chắn của nó, nên mình đã áp dụng cách tương tự cho bản thiết kế này.

Heat-Set Inserts

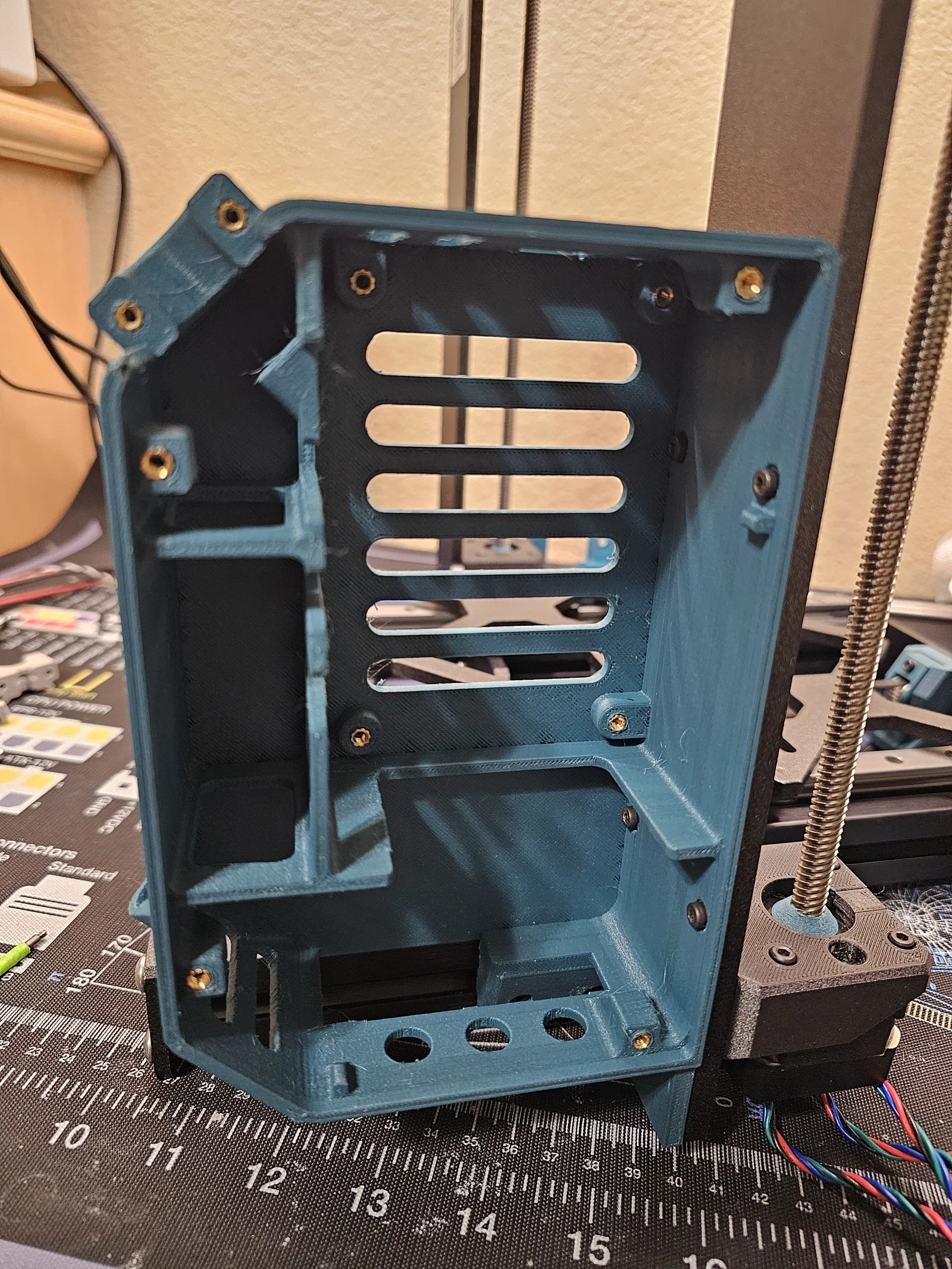

Mình đã chỉnh sửa hộp để dùng ốc nhiệt (heat-set inserts). Kích thước mình chọn là M3x5.7x4.6 vì mình đang có sẵn loại này.

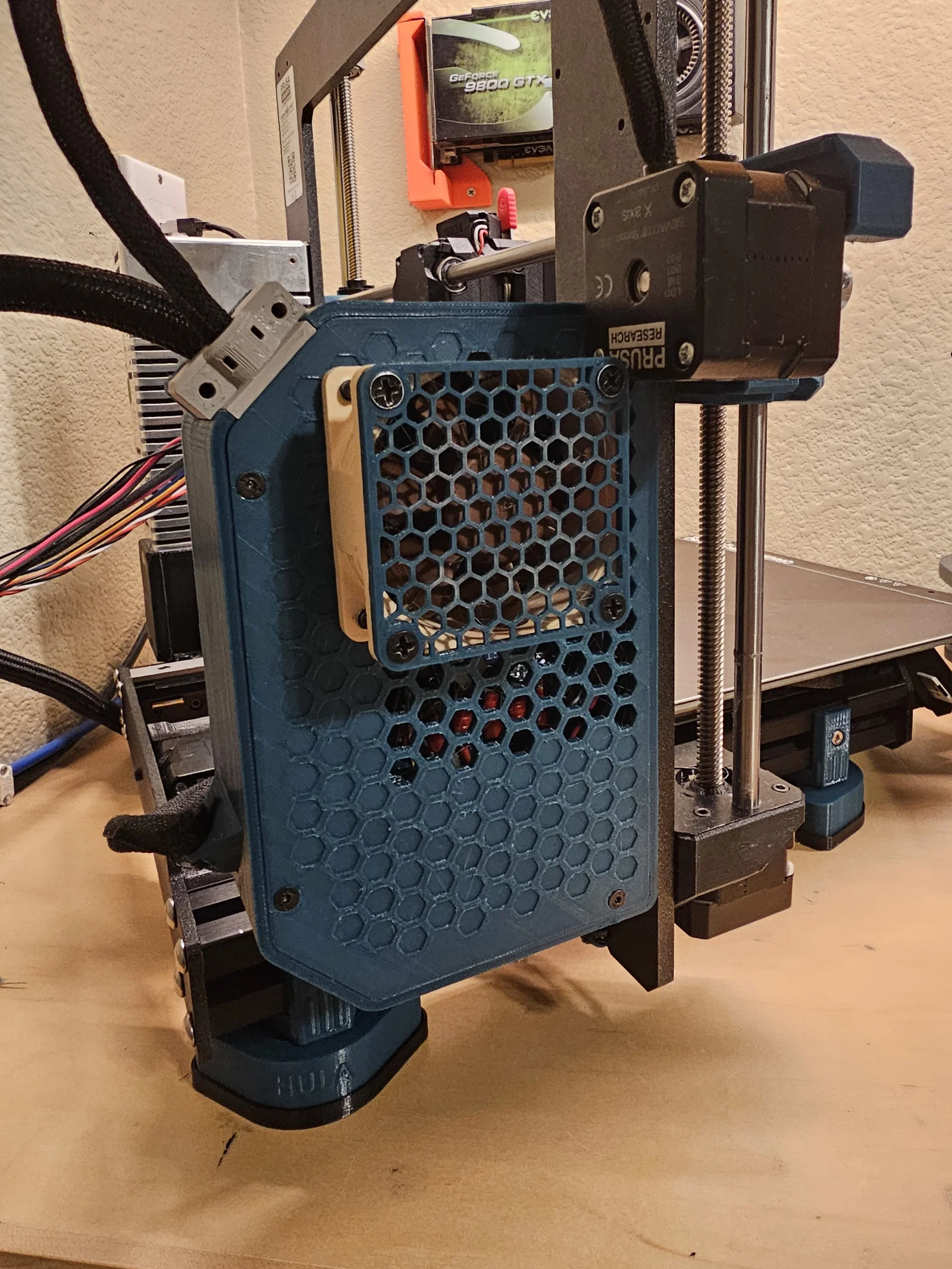

Hỗ trợ quạt 60mm

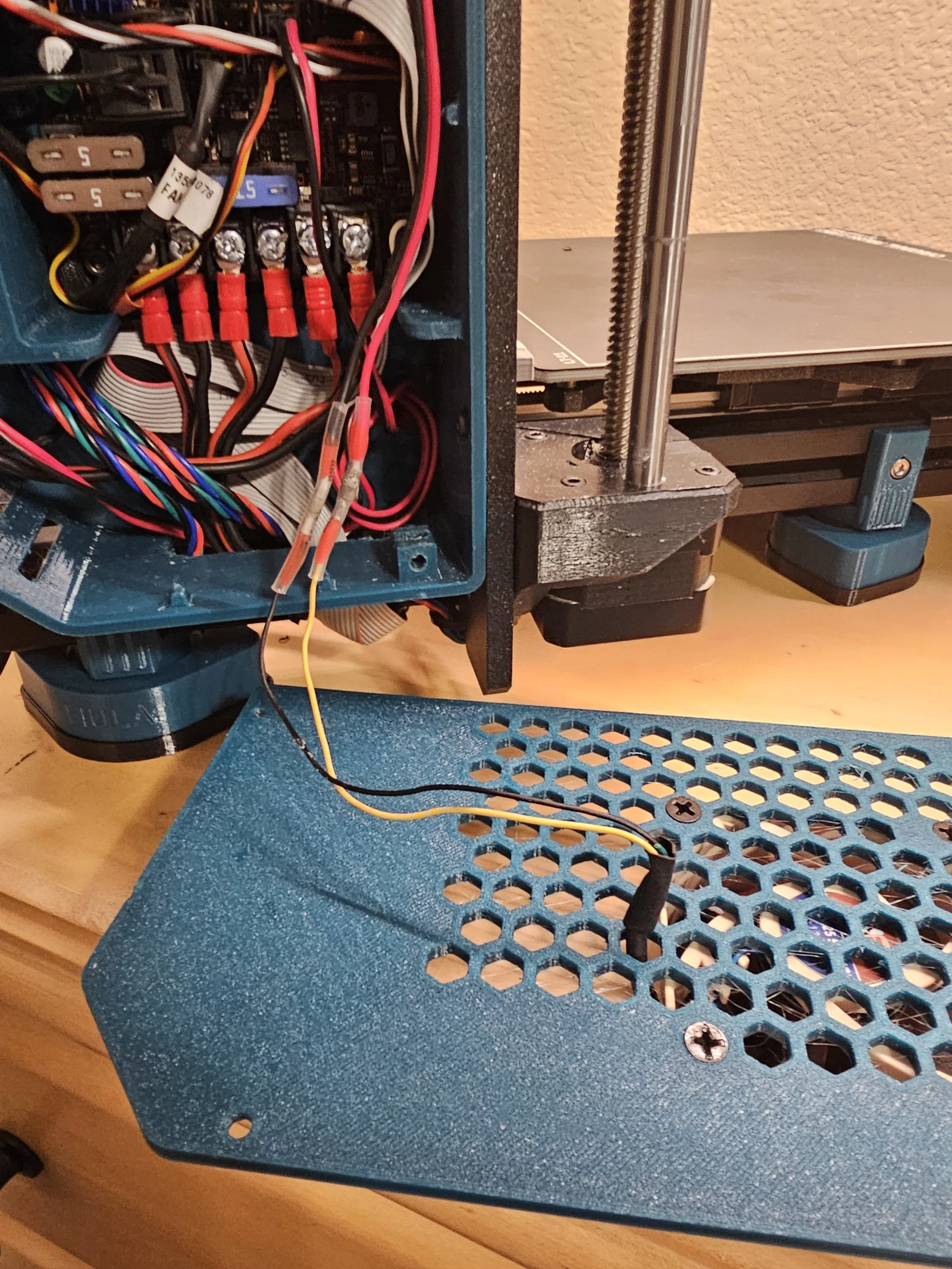

Với quạt 60mm, đây là nâng cấp mình thực hiện sau khi gặp vấn đề "TMC DRIVER OVERTEMP" mãi không hết. Mình đã gắn thêm các miếng tản nhiệt nhỏ lên driver và đấu dây quạt 60mm vào board Einsy.

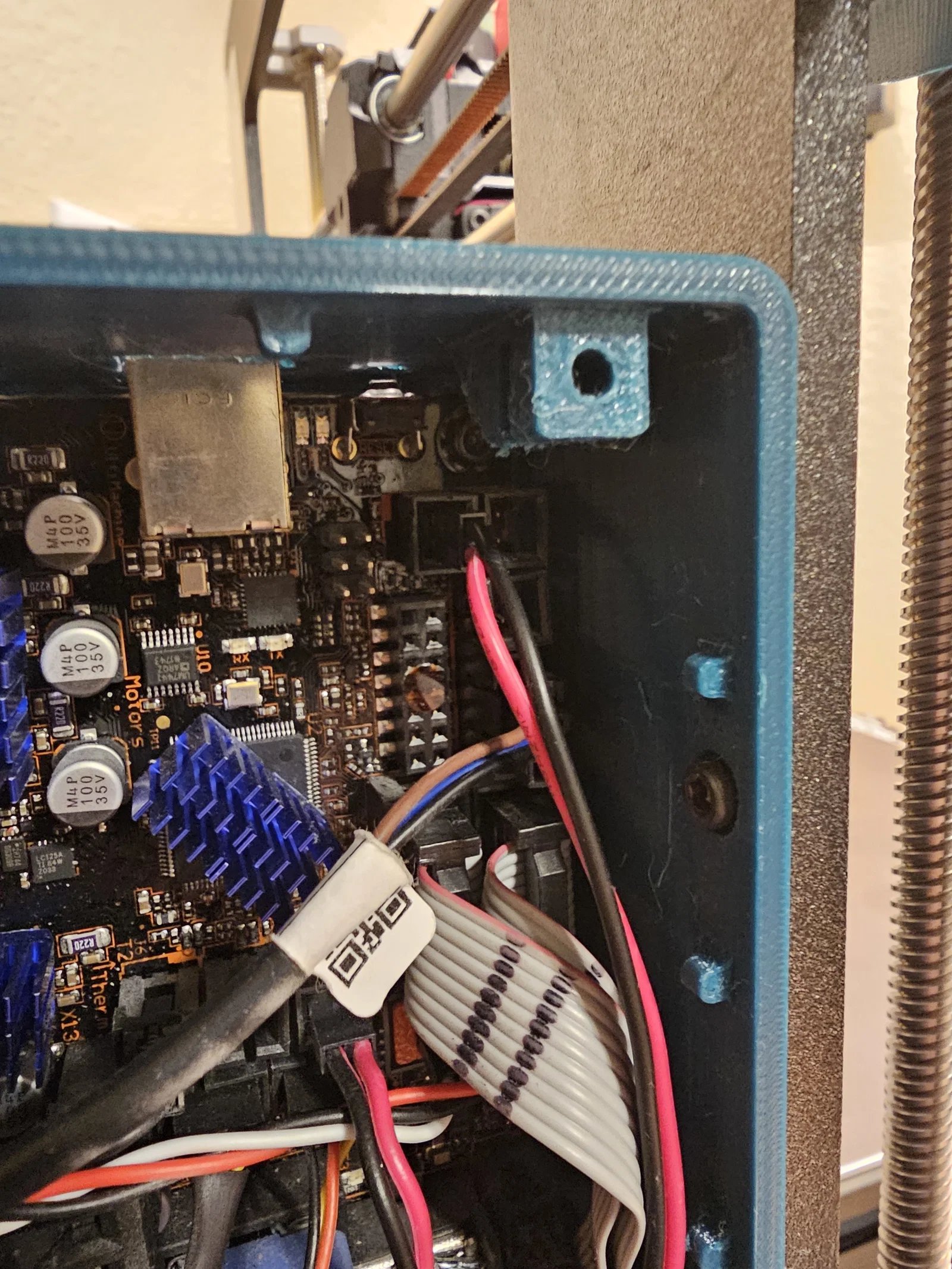

Board có sẵn một cổng cấp nguồn 5V phụ, nên mình chỉ cần dùng một đầu nối và cắm trực tiếp vào đó. Quạt luôn chạy ở tốc độ 100%. Có những cách khác để điều chỉnh tốc độ quạt như nối chung vào một trong các cổng quạt khác, nhưng vì độ ồn khi chạy 100% đã rất thấp rồi nên mình thấy không cần thiết.
