Vỏ Einsy Lớn Hơn Đảo Ngược

Tác giả Boogie

Lượt tải
4.549
Lượt thích
897
Lượt coi
26.327
Bản remix
6
Tải tất cả (.zip)· 13 file · 28,8 MB· 28,8 MB

File 13 28,8 MB

  • Big_Einsy_Case_cable_cover_1_and_2_0.15mm_PETG_MK3S_57m_1766216133.gcodeGCODE · 2 MB
  • Big_Einsy_Case_cover_0.2mm_PETG_MK3S_2h58m_1766216134.gcodeGCODE · 5,4 MB
  • Big_Einsy_Case_0.2mm_PETG_MK3S_12h22m_1766216135.gcodeGCODE · 17,8 MB
  • Big_Einsy_Case_1766216124.stlSTL · 756,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 6

Coi hết 6 bản remix

Thông tin

Mã mẫu
#142662
Danh mục
Máy In 3D
Ngày đăng

Mô tả

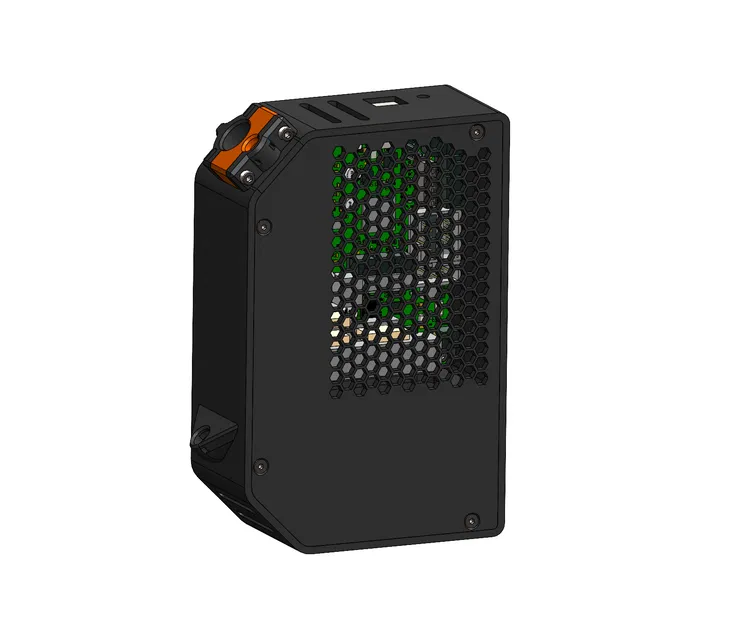

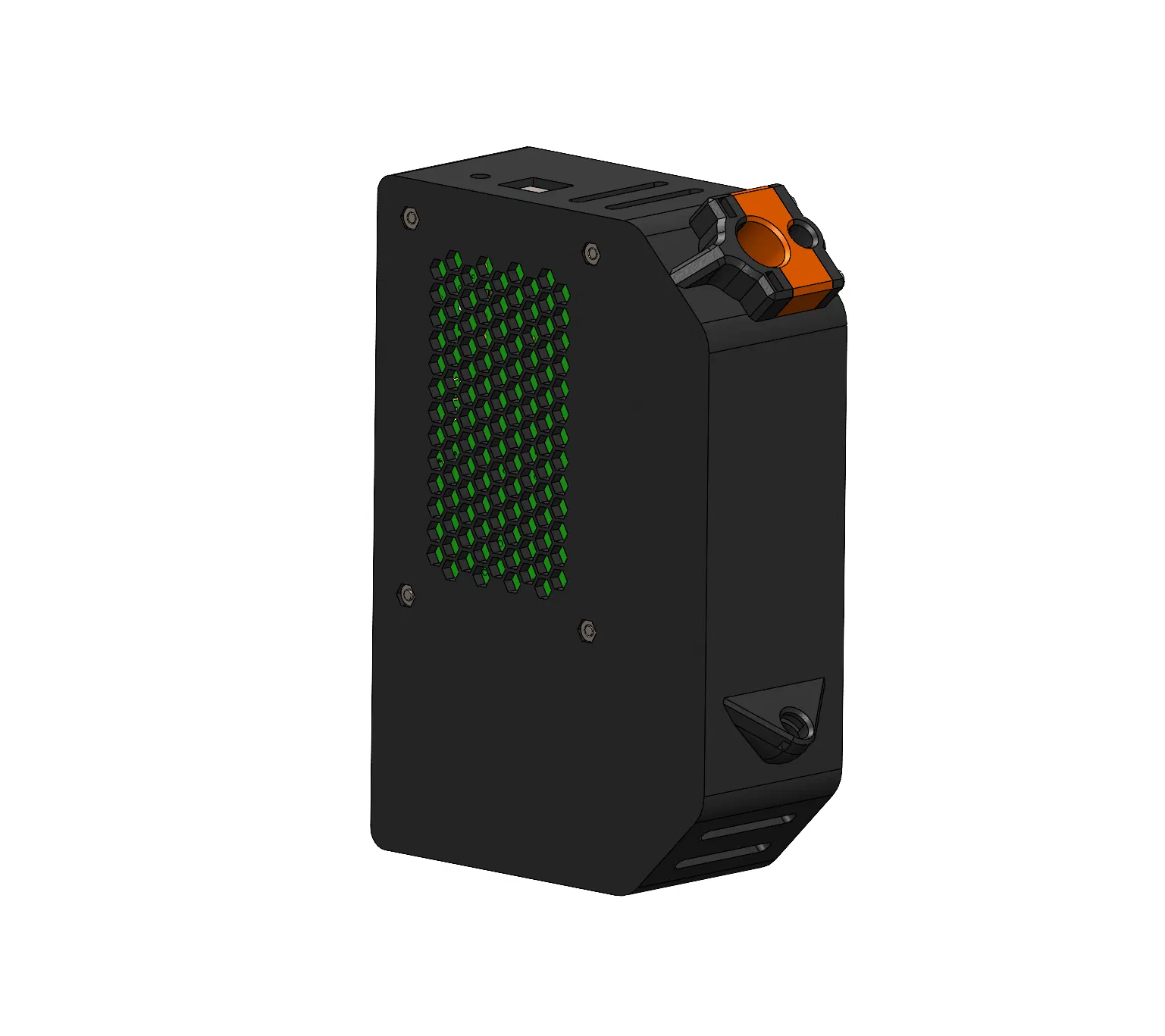

Tui đã tạo một cái vỏ einsy lớn hơn và đảo ngược lại để quản lý dây cáp và luồng khí tốt hơn. Vừa với * Prusa MK3

  • Prusa MK3s
  • Prusa MK3s+ Để lắp ráp mọi thứ bạn cần: * 6x đai ốc vuông M3 (4x Nắp và 2x Nắp cáp 1 và 2)
  • 4x đai ốc M3 (Bo mạch Einsy)
  • 4x vít đầu chìm M3x10 (Nắp)
  • 4x vít M3x10 (Bo mạch Einsy)
  • 4x vít M3x8 (Vỏ máy vào khung nhôm)
  • 2x vít M3x25 (Nắp cáp 1 và 2)
  • 2x dây rút 2,5x1,0 mm (Cáp máy sưởi) ### LẮP RÁP # Phần cứng 1
    Chèn dây rút cho cáp máy sưởi trước khi lắp ráp mọi thứ! 1x dây rút 2 Chèn các đai ốc M3 vào mặt sau của vỏ máy để gắn bo mạch einsy 4x đai ốc M3 3

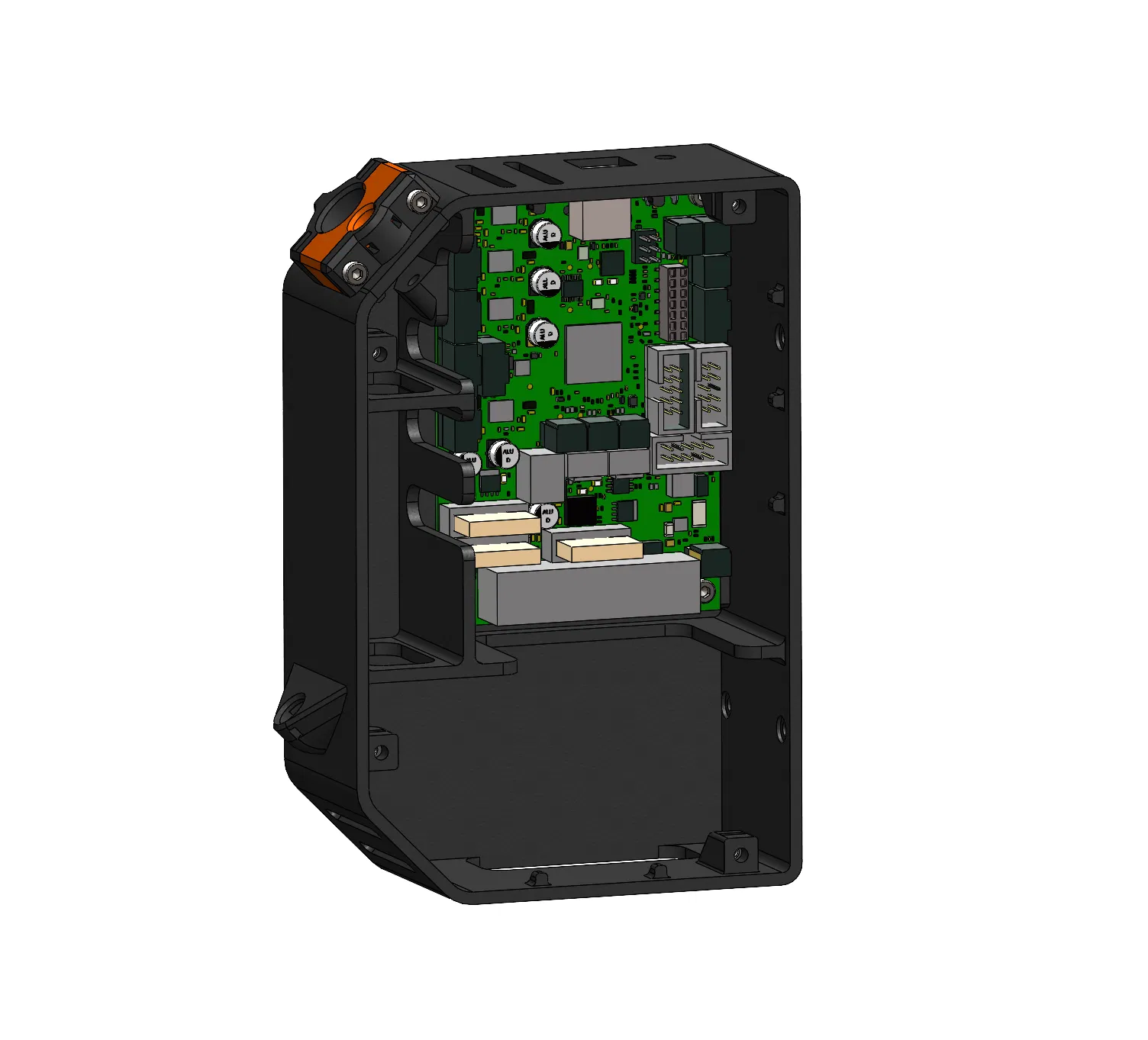

    Gắn bo mạch Einsy bằng vít vào vỏ máy 4x vít M3x10 4
    Lắp vỏ máy vào khung nhôm của máy in 4x vít M3x8 5
    Chèn bó cáp máy sưởi bao gồm cả ống bọc dệt vào vỏ máy 6

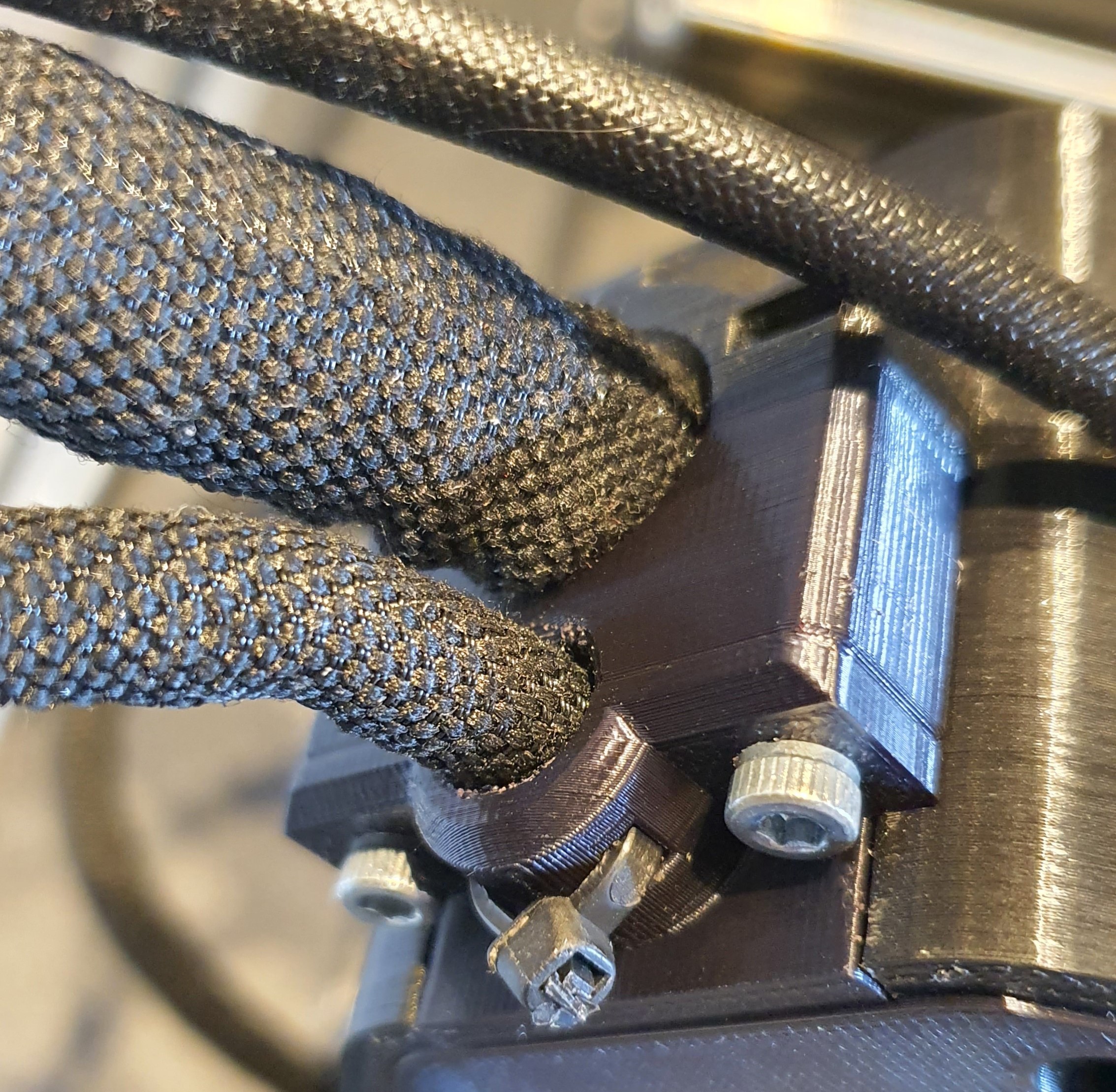

    Cắm cáp máy sưởi vào bo mạch và siết chặt dây rút 7

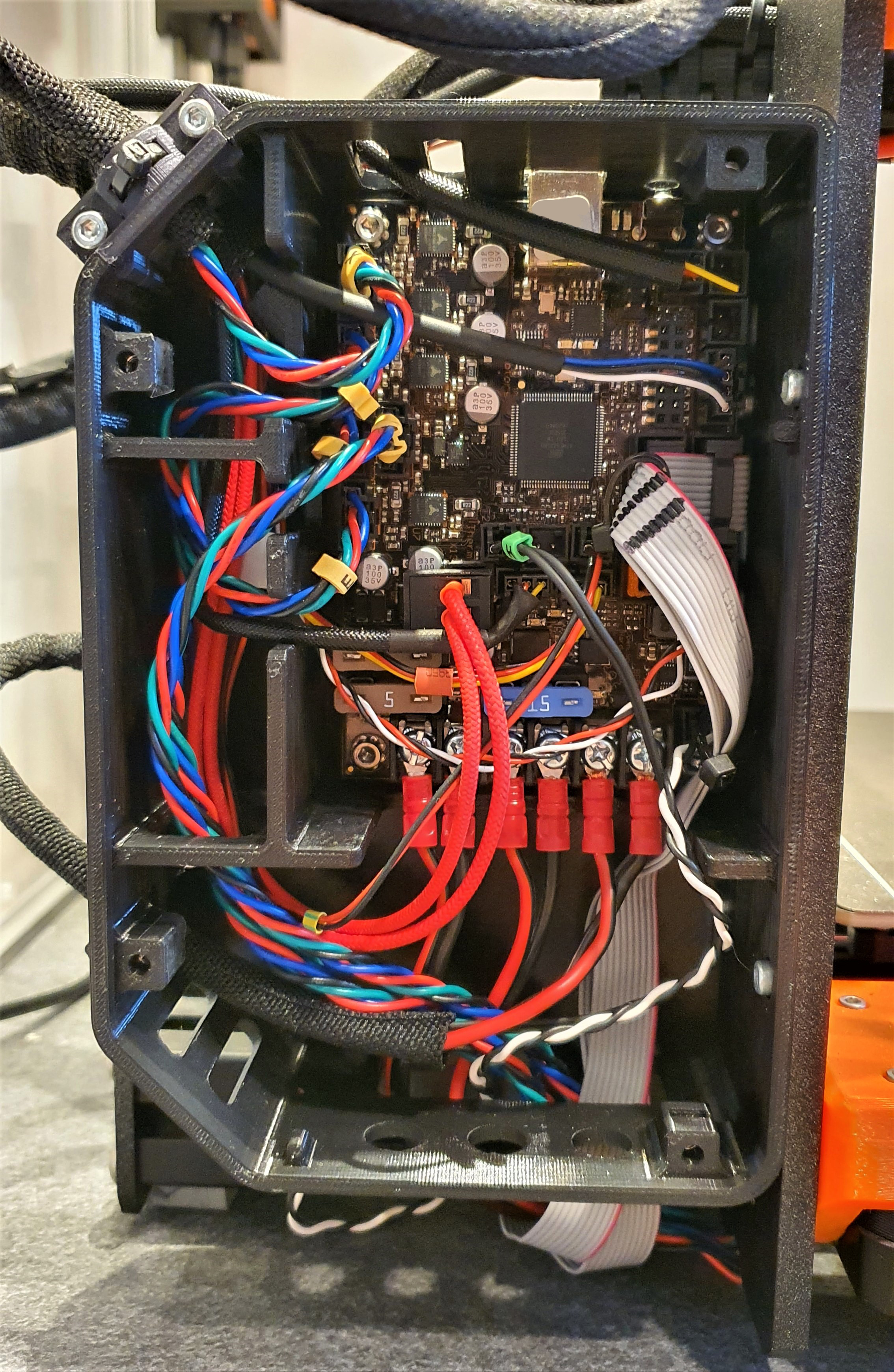

    Kết nối bó cáp bộ đùn và cáp nguồn PSU vào bo mạch 8

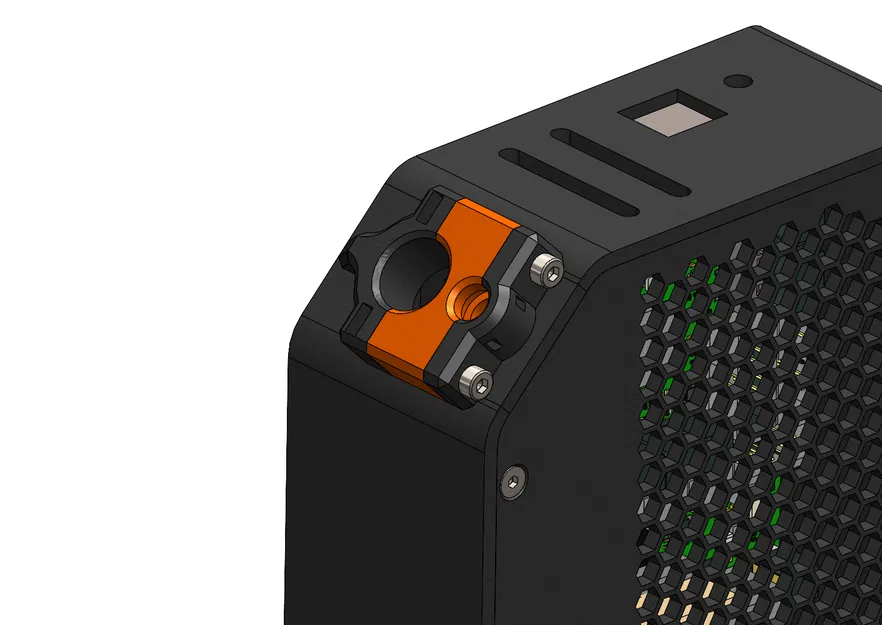

    Lắp phần nắp che cáp bộ đùn 1 vào vỏ máy 2x đai ốc vuông M3 9
    Kết nối cáp trục X vào bo mạch einsy 10
    Lắp phần nắp che cáp bộ đùn 2 vào vỏ máy 2x vít M3x23 11

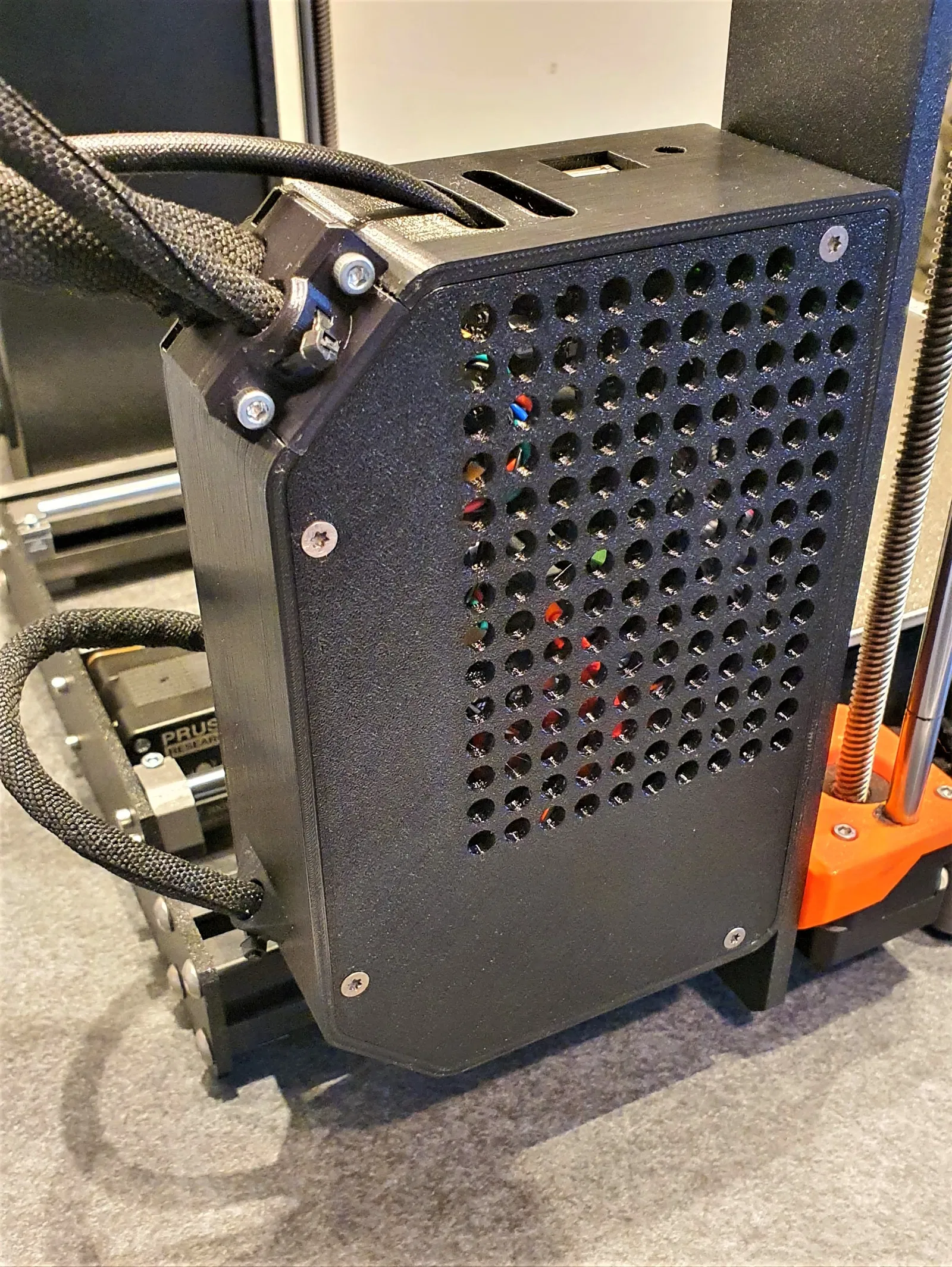

    Gắn nắp che vào vỏ máy 4x vít đầu chìm M3x10 ### Kết nối Einsy Kết nối cáp nguồn PSU và máy sưởi
    https://help.prusa3d.com/en/guide/8-electronics-assembly_174100#175093 Kết nối QUẠT (tùy chọn) ### Hướng dẫn in Chọn "Supports from build plate only", không cần thêm support nào khác. ### Cập nhật 20.04.2023 Bản sửa đổi mới với nhiều cập nhật.
    Bạn phải in lại tất cả mọi thứ để sử dụng phiên bản này. Các bộ phận KHÔNG thể thay thế cho bản cũ! 30.10.2022 Đã điều chỉnh độ dày của bộ phận “einsycase_cable_cover_2”.
    Thay vì dùng vít dài 23mm, giờ bạn có thể dùng vít dài 25mm. 30.04.2021
    Nắp che có thể vặn được giờ có hai lỗ cho cáp bộ đùn và cáp mô tơ trục X.
    Để lắp ráp cần hai vít M3x23 02.12.2020
    Dễ dàng lắp ráp cáp bộ đùn hơn
    với nắp che cáp có thể vặn được 30.10.2020

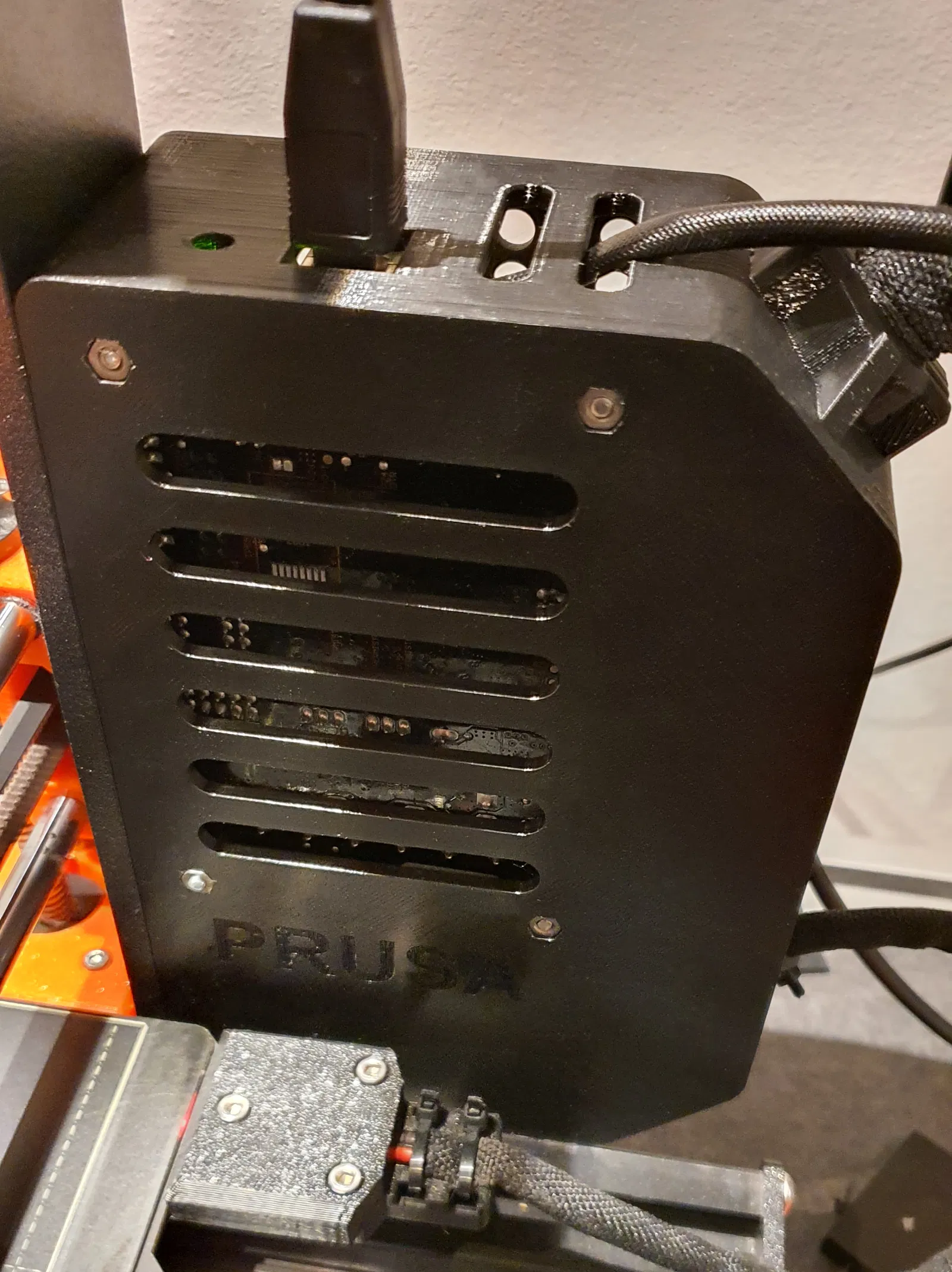

    Nắp che bổ sung cho quạt 40x40 20.06.2020
    Nắp che mới 18.06.2020
    Lỗ lớn hơn một chút cho cáp bộ đùn
    Thêm hai lỗ thông gió 15.06.2020
    Nắp vỏ máy: Lỗ cho cáp trục X cao hơn
    Vỏ máy Einsy: Cải thiện lỗ cho đai ốc vuông
