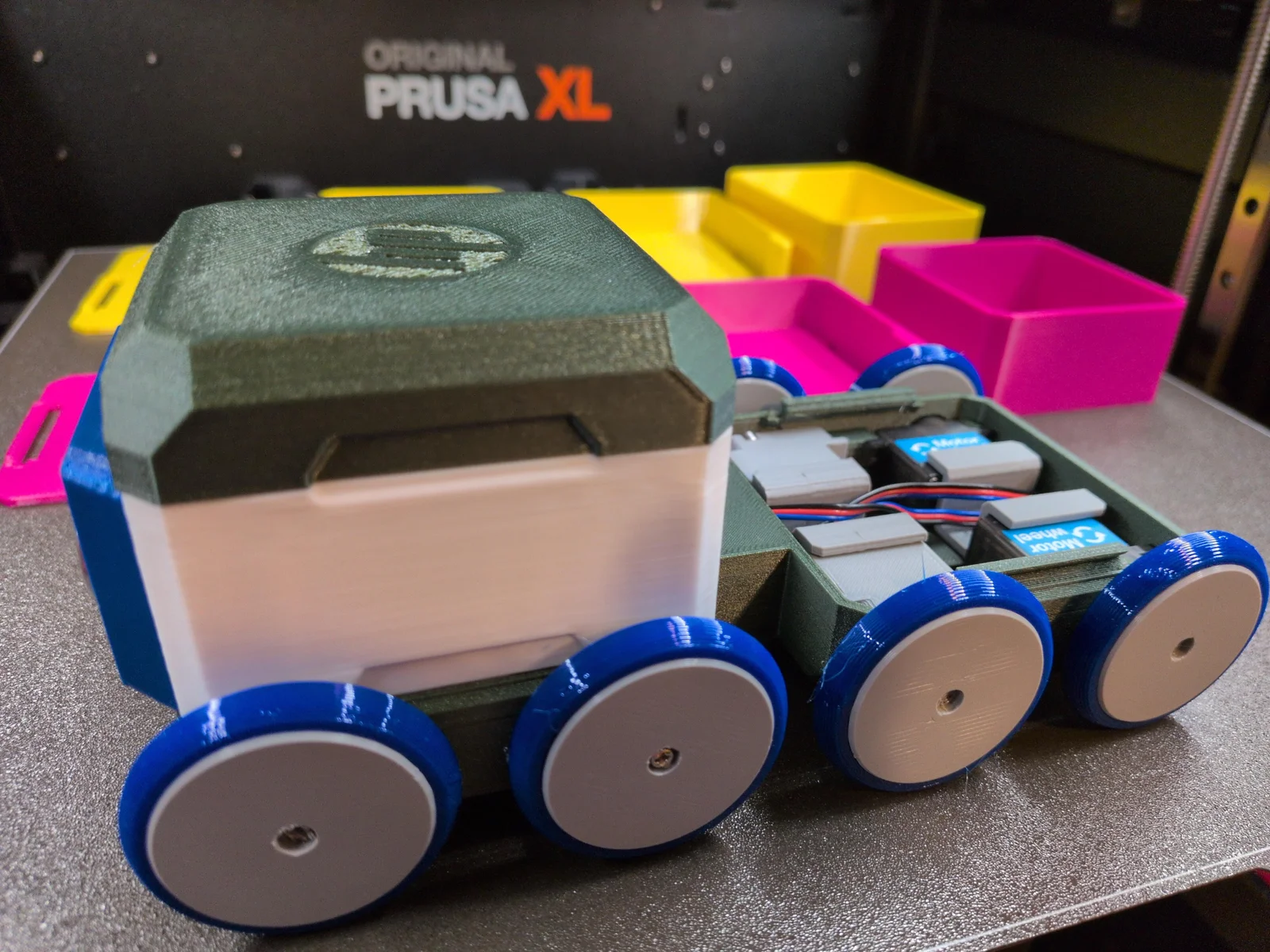

Khung gầm xe tải HP Otto mở rộng - Bửng sau (tailgate) hoạt động linh hoạt

Giới thiệu khung gầm xe tải HP Otto phiên bản mở rộng (Extended Frame). Trong các file tải về, mình đã bao gồm nhiều biến thể thùng xe bán tải dành cho HP Otto. Có đủ các kích thước nhỏ, vừa và lớn với tùy chọn thành thùng cao hoặc thấp. Đặc biệt nhất là phiên bản thùng xe có bửng sau (tailgate) hoạt động được! Khung gầm này nâng cấp hệ thống vận chuyển từ 2 bánh và thanh trượt của bản gốc lên thành 8 bánh! Vì bánh xe zin quá to không lắp vừa vào một module đáy Otto, mình đã thiết kế một bộ bánh và lốp tùy chỉnh đi kèm trong file. Khung gầm mở rộng có sẵn đường đi dây để bạn lắp thêm motor hoặc servo ở phần sau. Mọi linh kiện lắp vừa module đáy Otto tiêu chuẩn đều tương thích với phần sau này. Các khớp nối ở phần sau sử dụng ngàm tiêu chuẩn của Otto nên bạn thoải mái kết nối các linh kiện cái (female) vào. Đây không chỉ là một chiếc xe bán tải mà là một hệ thống tùy biến không giới hạn. Mình có cung cấp file STEP cho các tấm phẳng nhỏ và vừa để anh em dễ dàng remix thêm nhiều kiểu xe khác nhau. ### Hướng dẫn Vòng bi: Link Amazon In một phần ExtendedFrame. Đối với mỗi bánh xe không gắn motor, hãy in bằng nhựa PLA (trừ khi có chỉ định khác): * BlankServor (hoặc BlankServo-WheelSensorCutout) * BearingCenterAxle * WheelSmall * TireSmall - TPU #### Lắp ráp * Lắp trục qua vòng bi. * Nhấn cụm này vào phần BlankServo sao cho trục nhô ra ngoài. * Phần BlankServo kèm vòng bi và trục này có thể lắp vào bất kỳ vị trí nào gắn được servo. * Dùng ngàm kẹp zin của Otto để cố định các BlankServo. * Lắp lốp TPU vào từng bánh xe. * Gắn bánh xe vào trục bằng ốc servo. ##### Lưu ý * Khi in BlankServo, hãy để phần có khía hướng xuống bàn in. * Bánh xe có một ống trụ ở tâm, khi in hãy để hướng lên trên. * Bánh xe tương thích với motor Otto tiêu chuẩn. * Nếu in các file STEP motorcross và dùng kèm với bánh xe zin, bạn có thể dùng bánh zin với Bearing Center Axle từ dự án này.
