Các cơ cấu chuyển động thú vị

Vài cơ cấu thú vị (Interesting Mechanisms)

PHẦN 1 : Bánh răng oval (oval gears)

Bán kính thay đổi liên tục khi xoay giúp tạo ra vận tốc biến thiên từ tốc độ đầu vào cố định. Cặp bánh răng liên hợp phải được tính toán bằng phương pháp số, mình đã phải trả giá đắt cho việc này vì các khe hở.

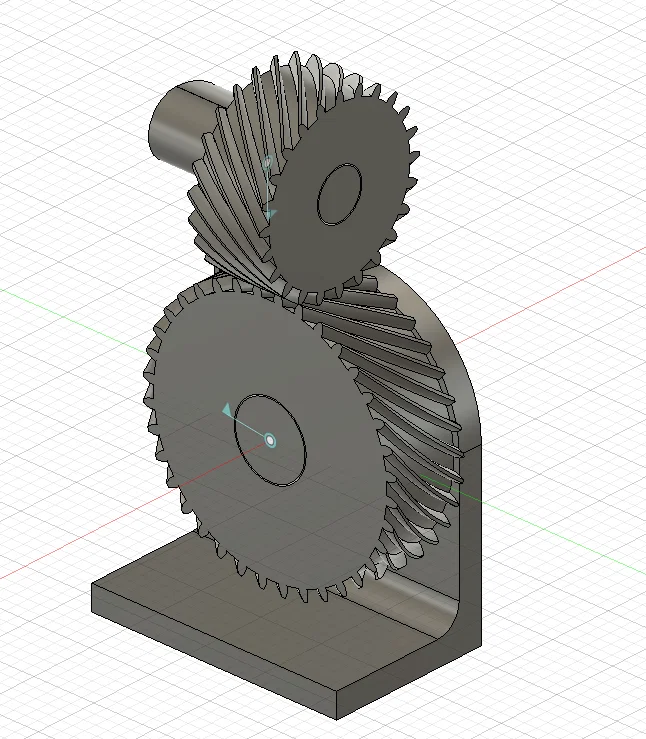

PHẦN 2 : Bánh răng xoắn chéo (crossed helical gears)

Cũng dùng cho trục lệch nhưng sử dụng hình học bánh răng xoắn tiêu chuẩn. Tiếp xúc là tiếp xúc điểm nên chịu tải kém hơn, nhưng lại dễ chế tạo hơn. Bánh răng trục vít (worm gears) là dạng cực đoan của loại này.

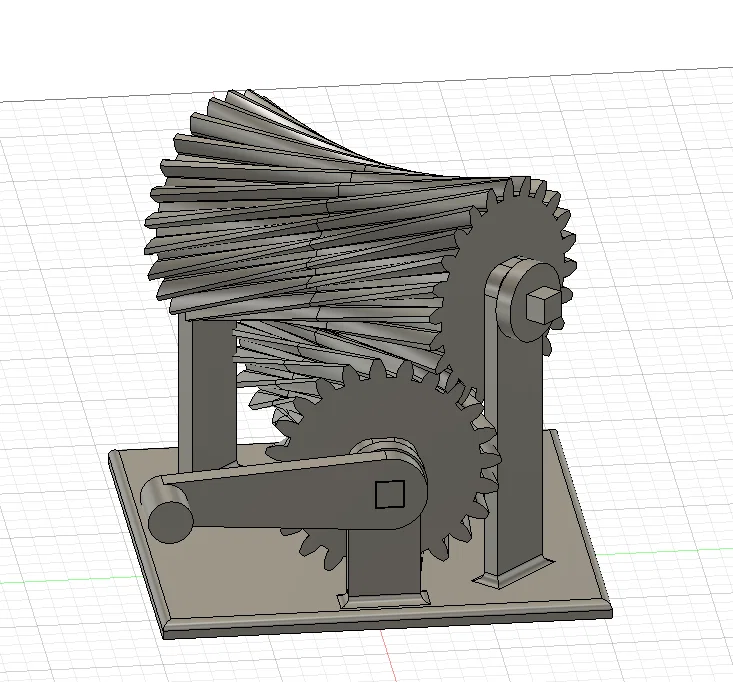

PHẦN 3 : Bánh răng hyperbol (hyperboloidal gears)

Dành cho các trục bị lệch, không giao nhau và không song song. Thân bánh răng đi theo bề mặt hình hyperbol, cho phép tiếp xúc xuyên suốt hình học lệch đó, về cơ bản giống như bánh răng nón nhưng dành cho trục bị lệch.

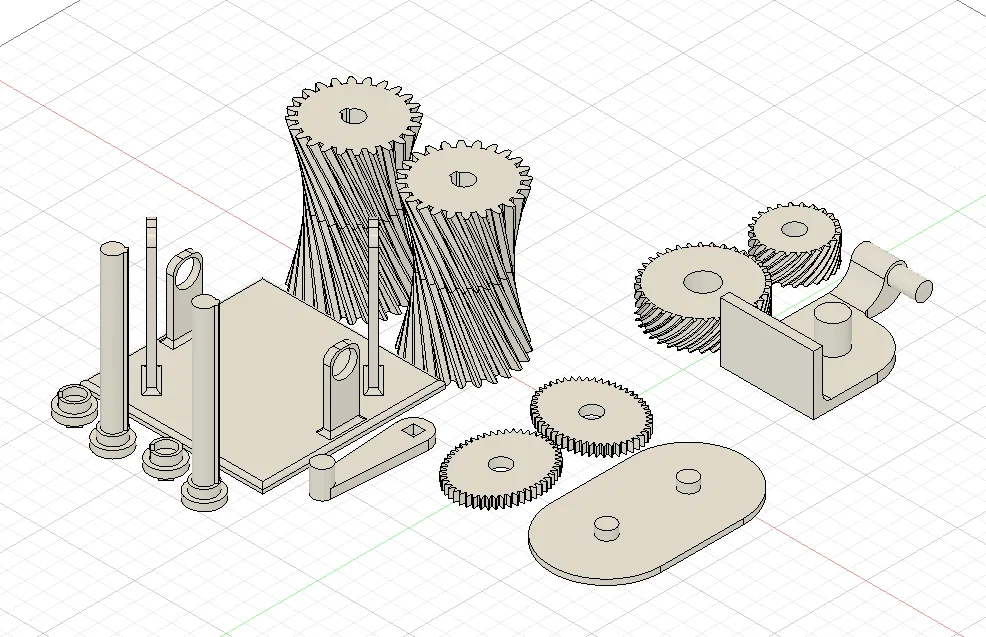

HƯỚNG DẪN LẮP RÁP : Chỉ cần lắp các bánh răng vào vị trí như đã hiển thị trong nhật ký của mình, chỉ đơn giản vậy thôi.

#Khuyên dùng 10% infill
