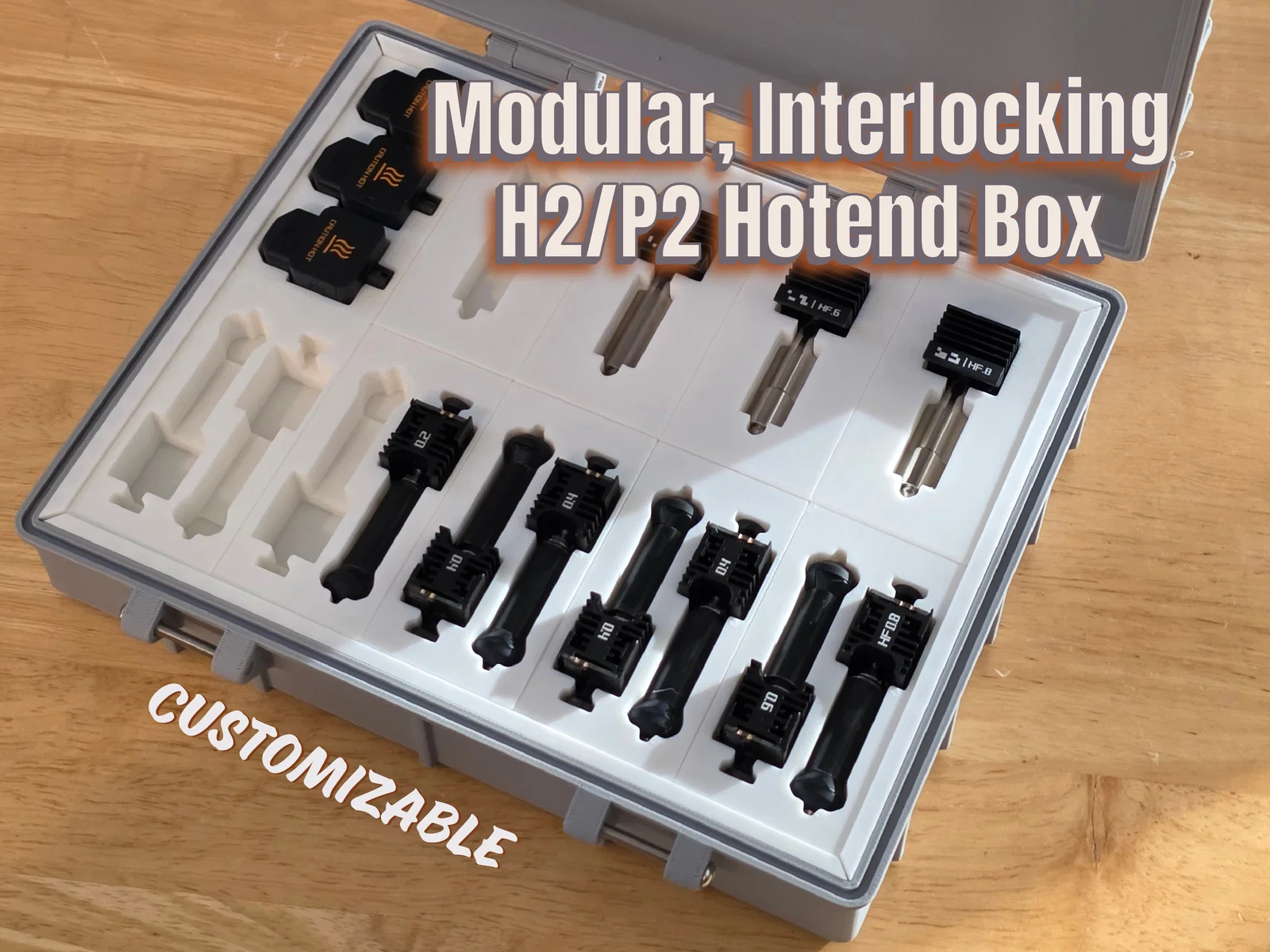

Hộp Đựng Hotend Mô-đun Tùy Chỉnh (v2)

Tính năng

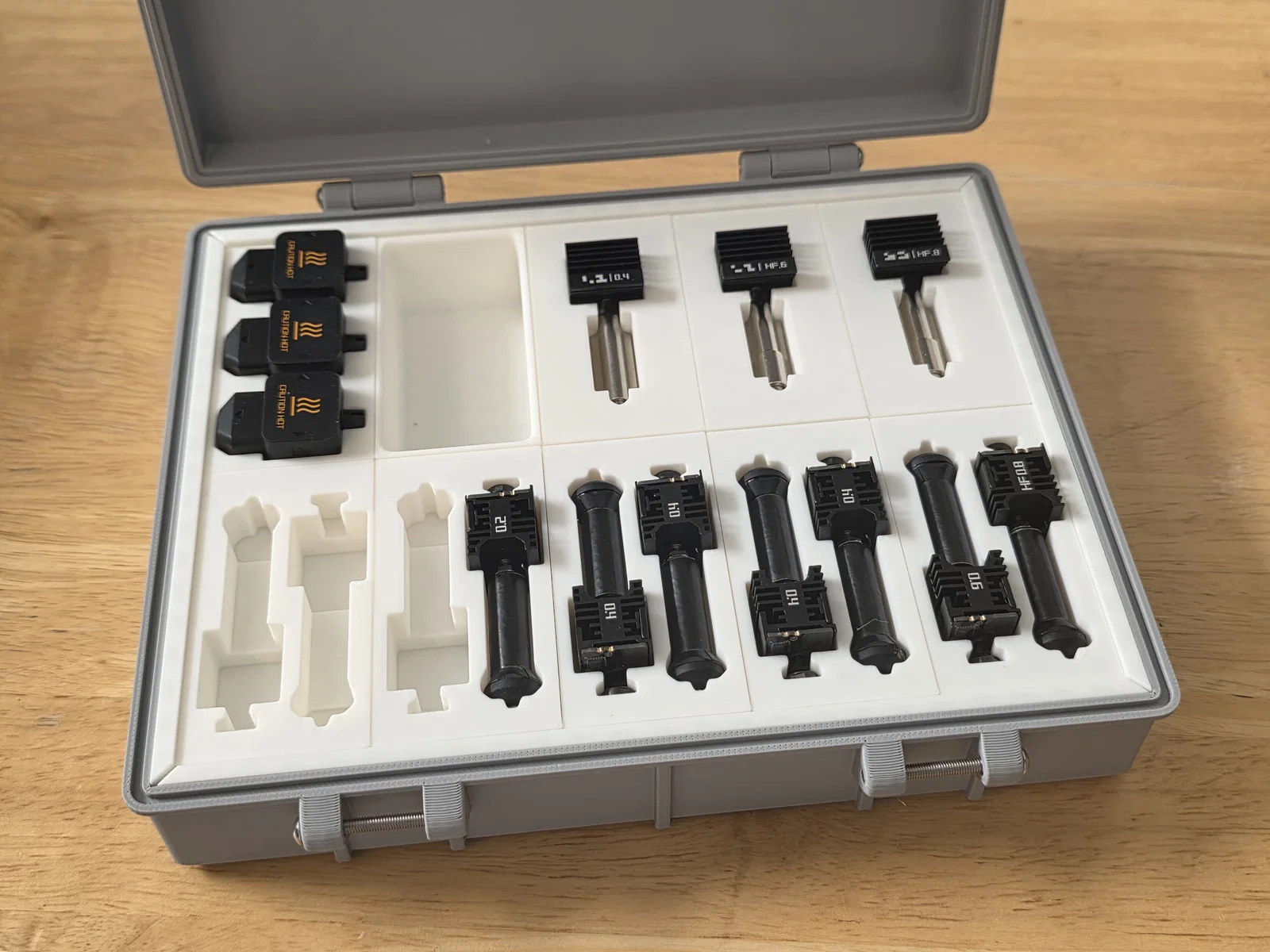

• Sắp xếp các miếng chèn (inserts) dạng gài khớp theo ý muốn của bạn.

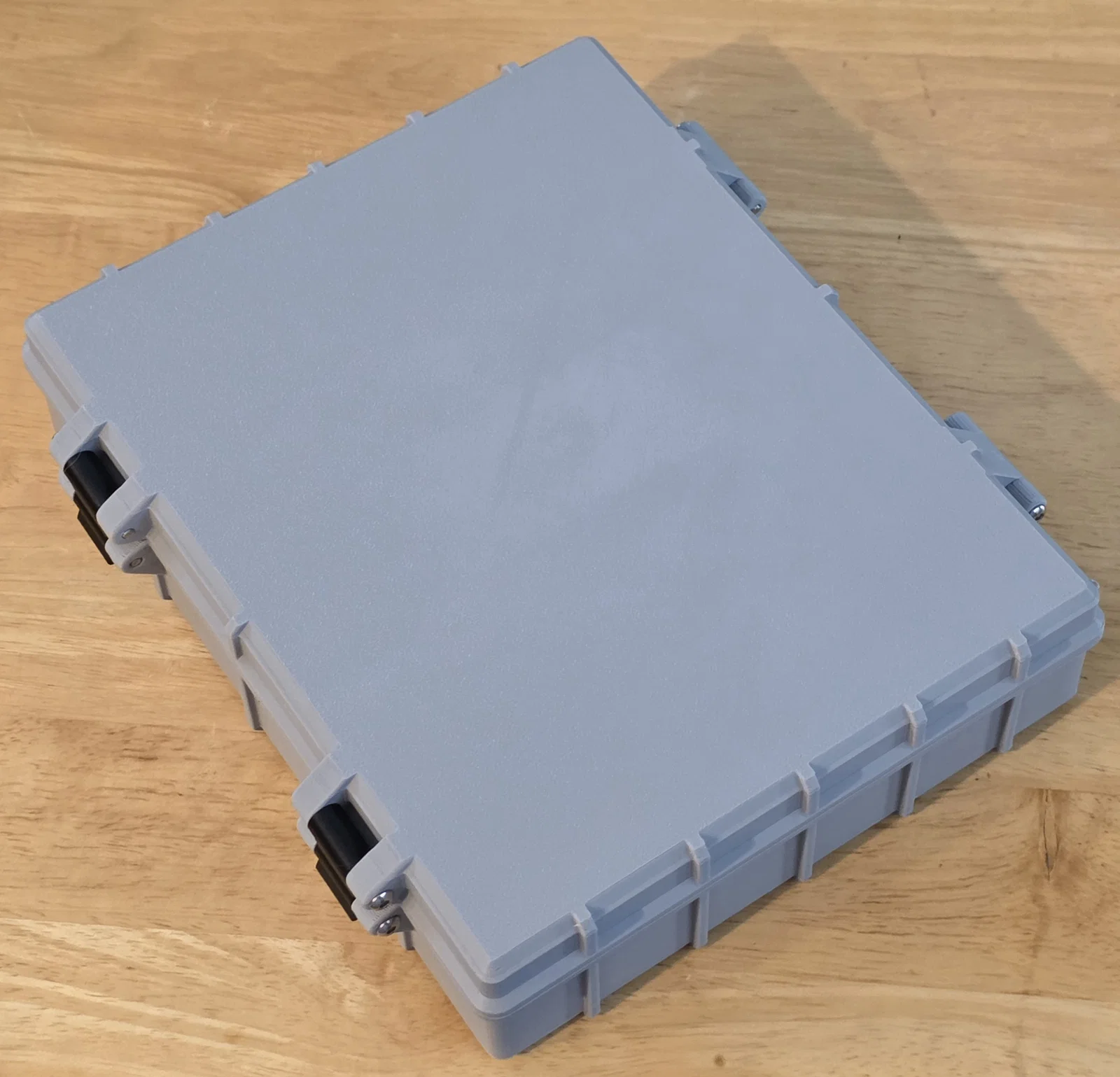

• Thiết kế hộp chắc chắn với cơ chế khóa cài cứng cáp.

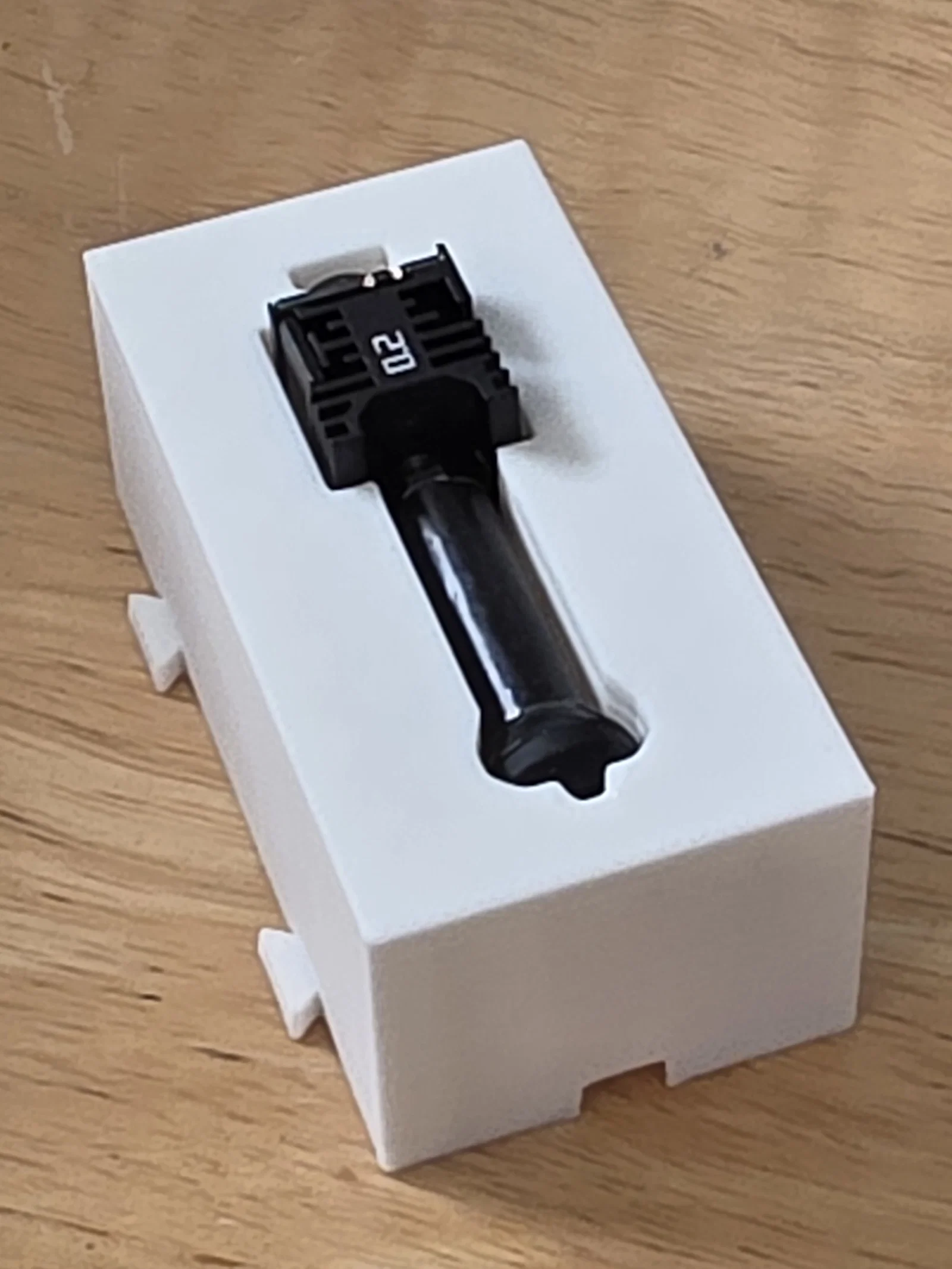

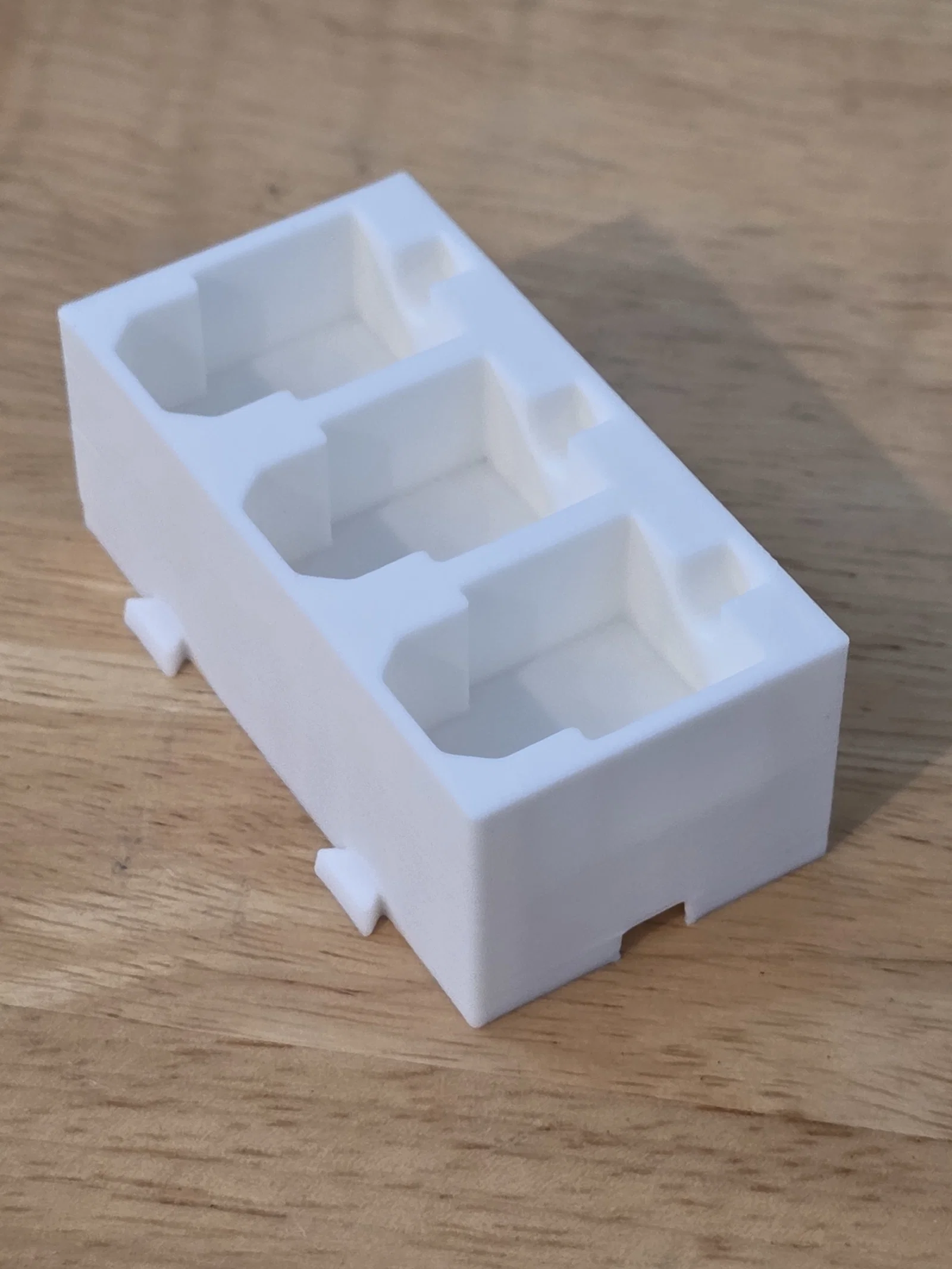

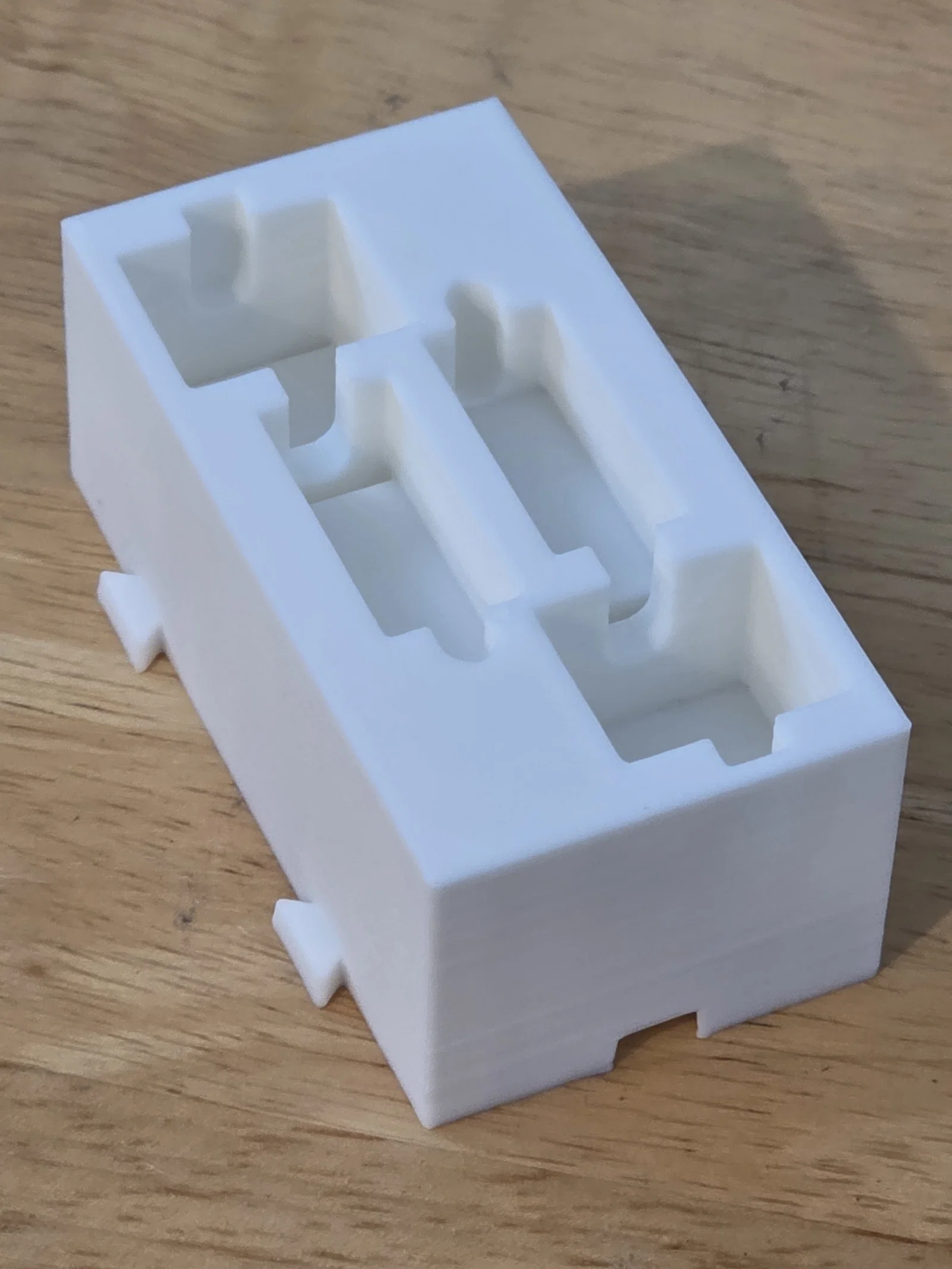

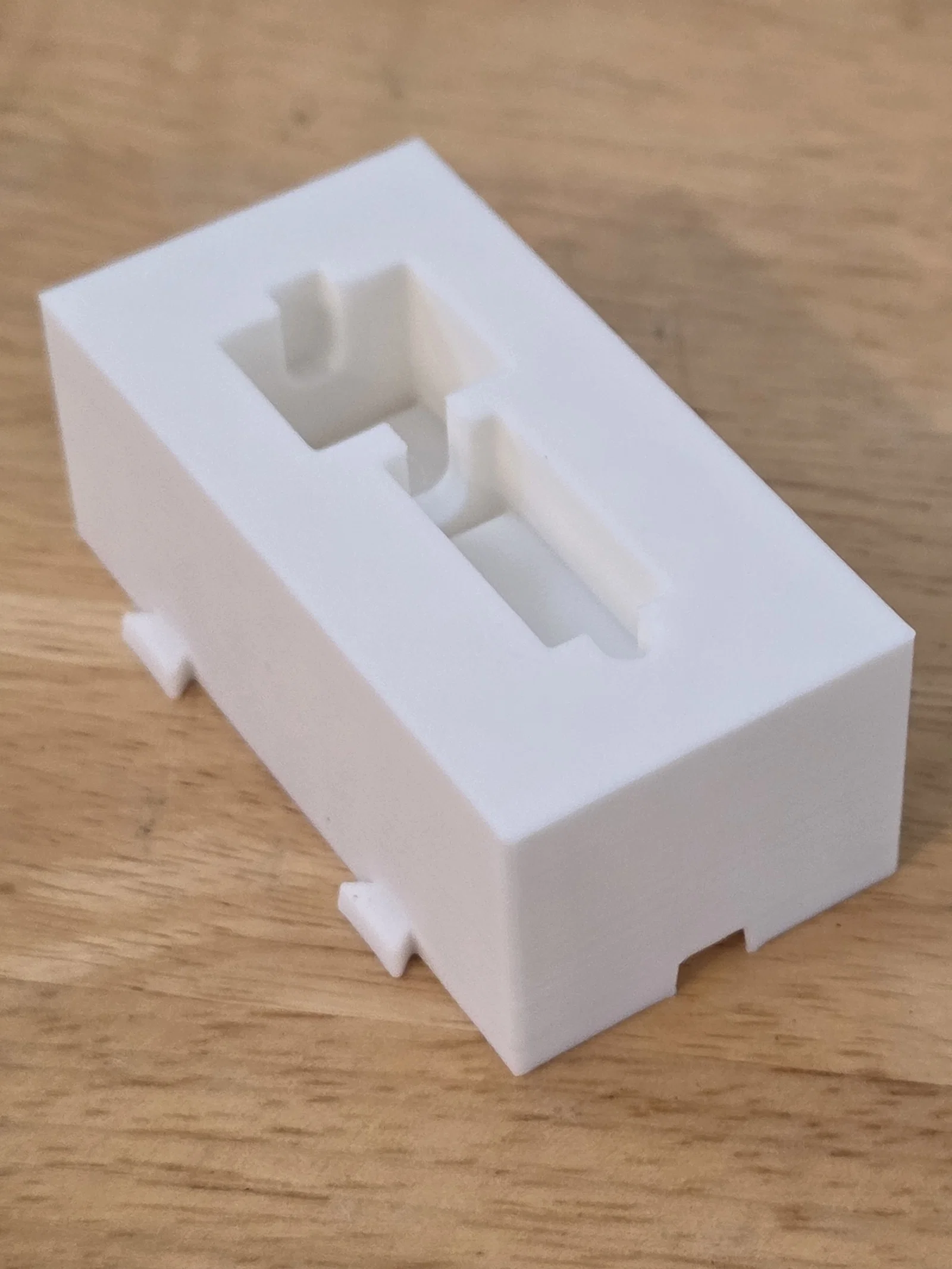

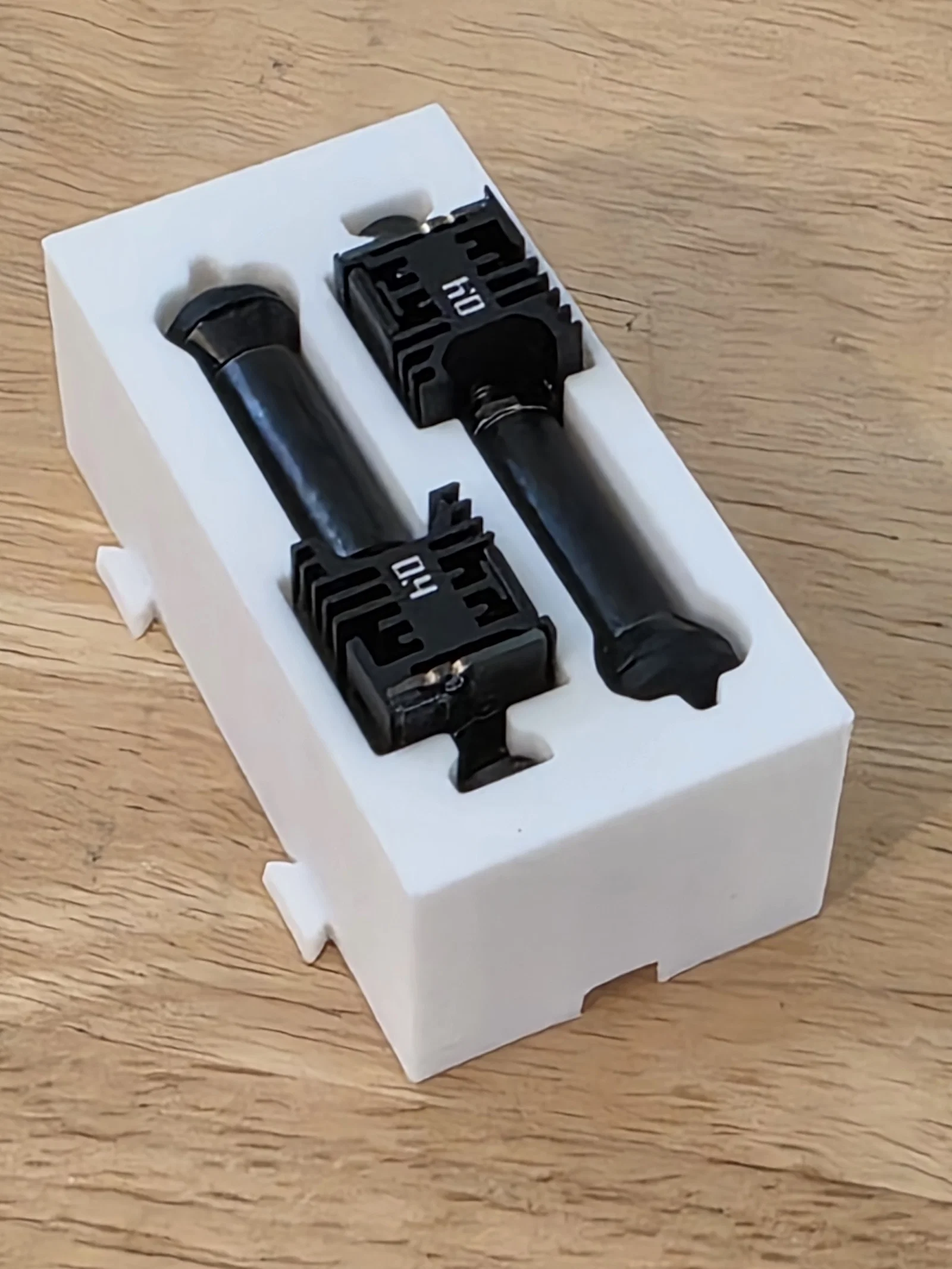

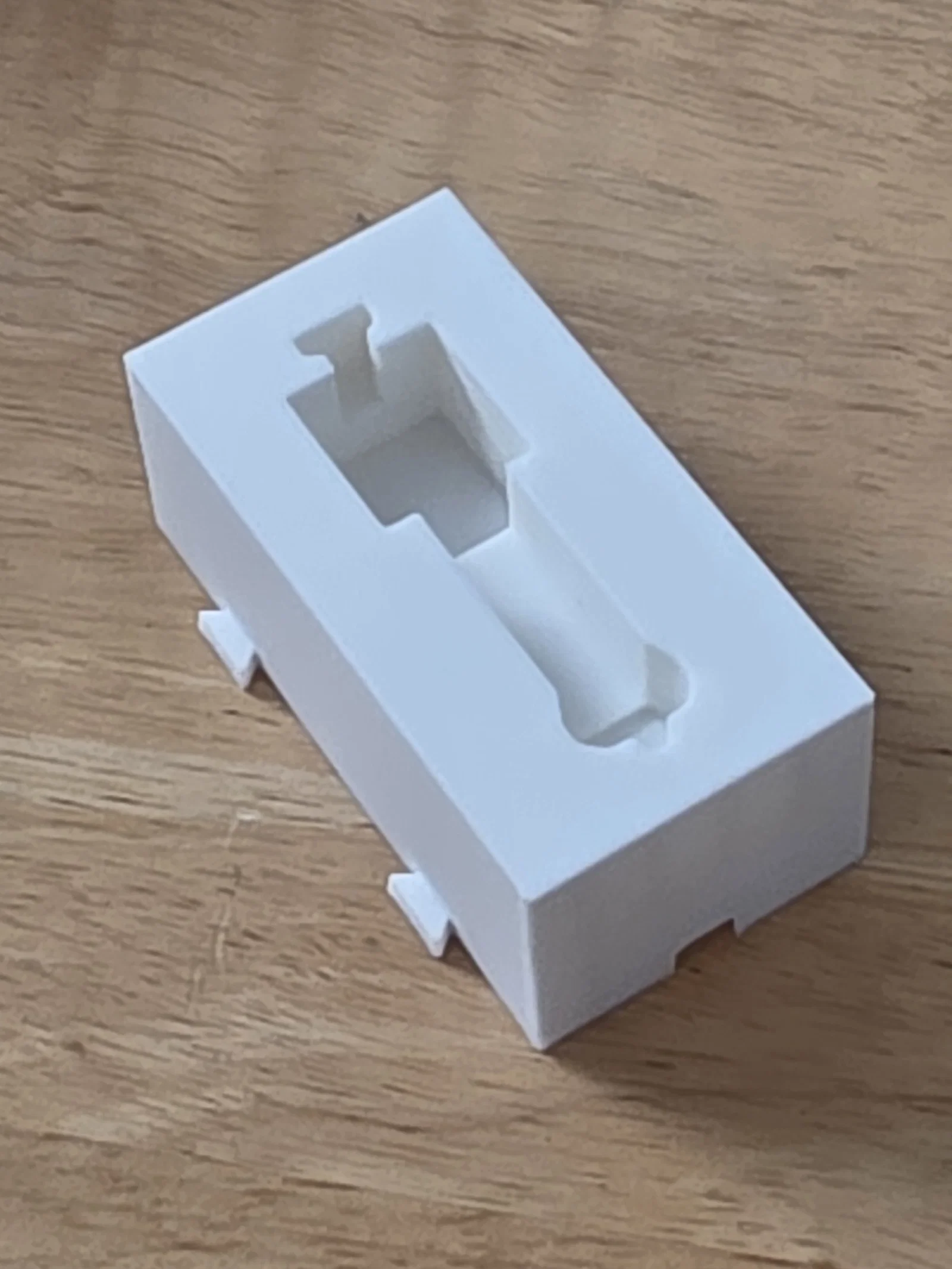

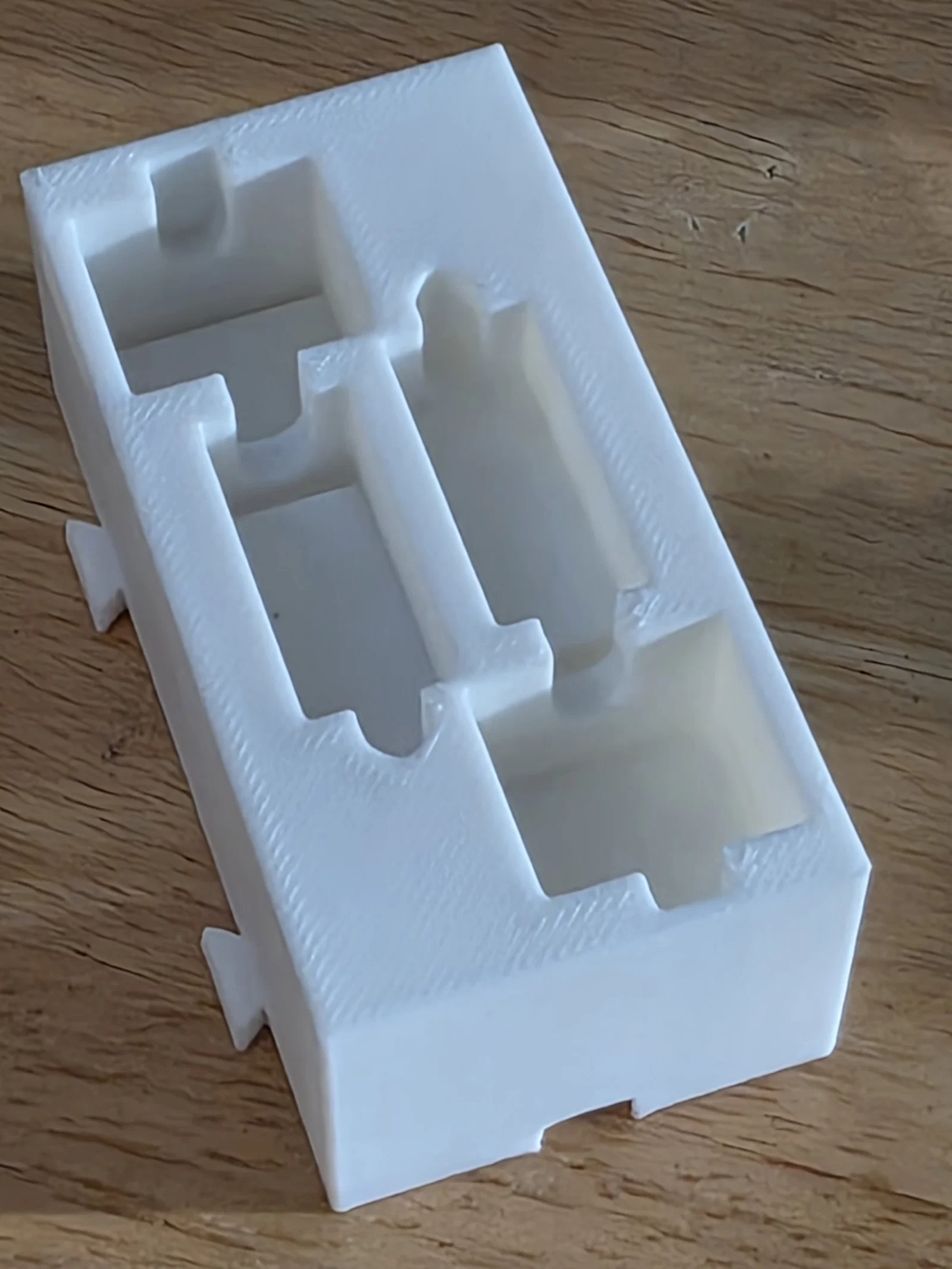

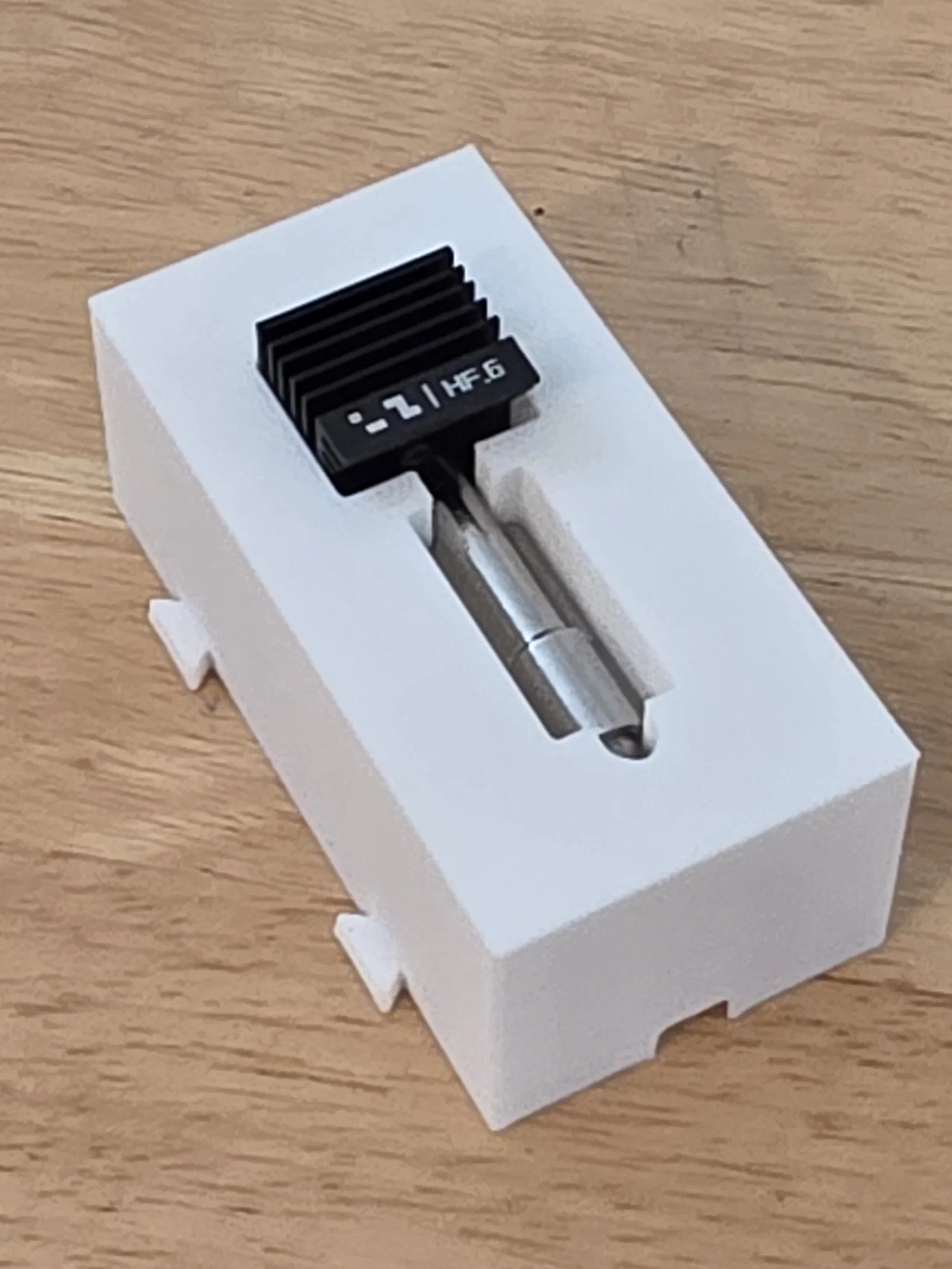

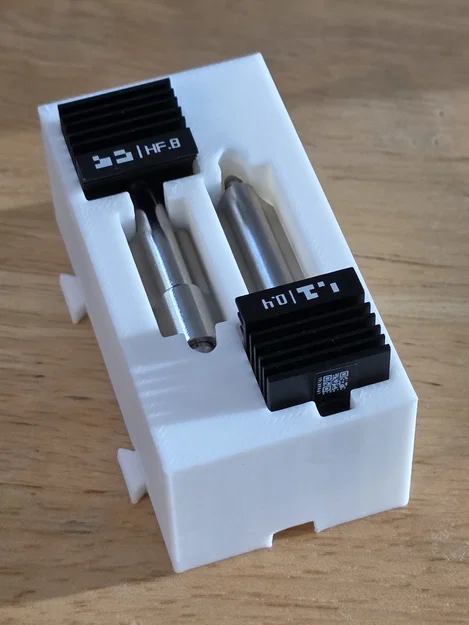

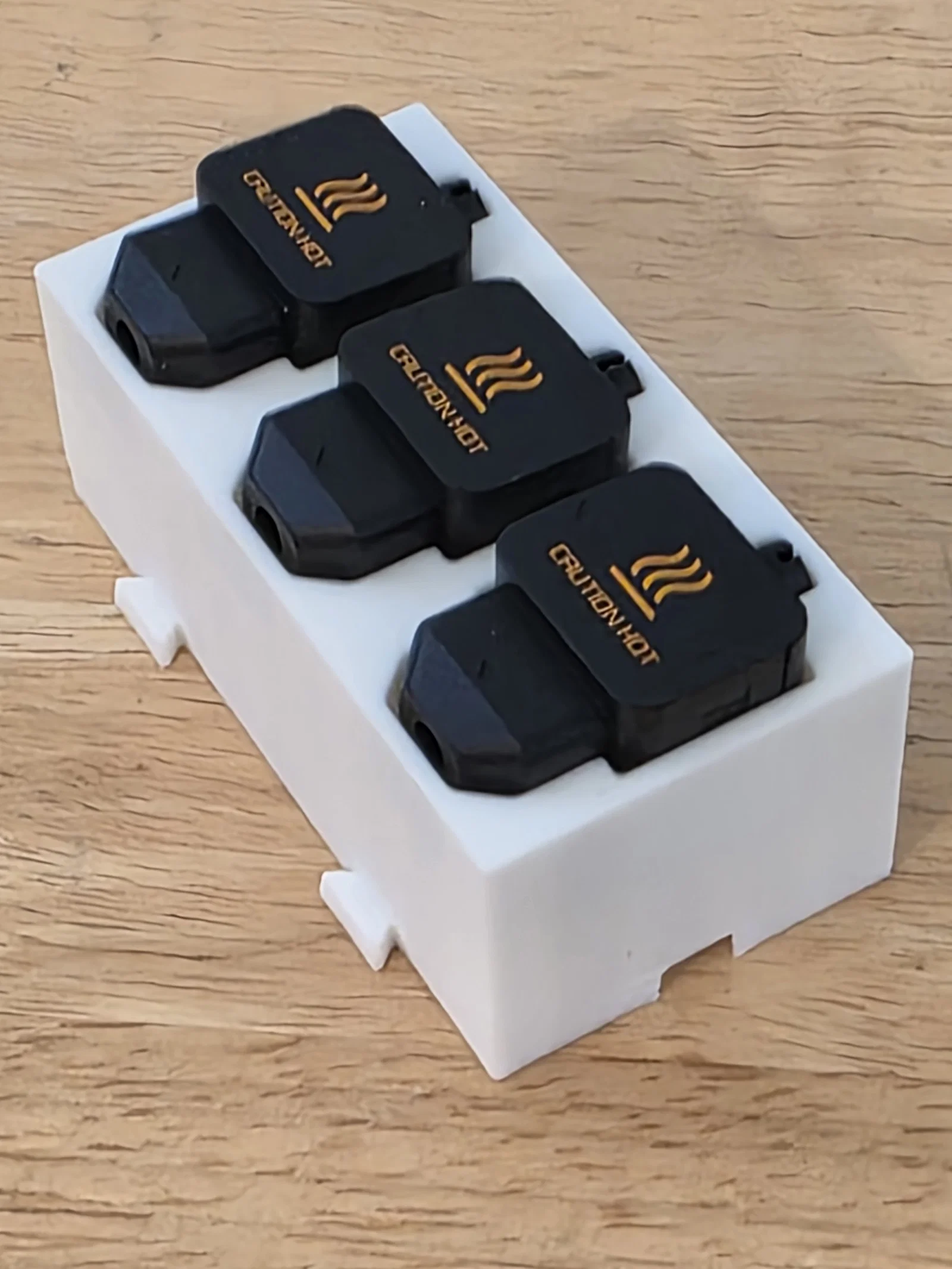

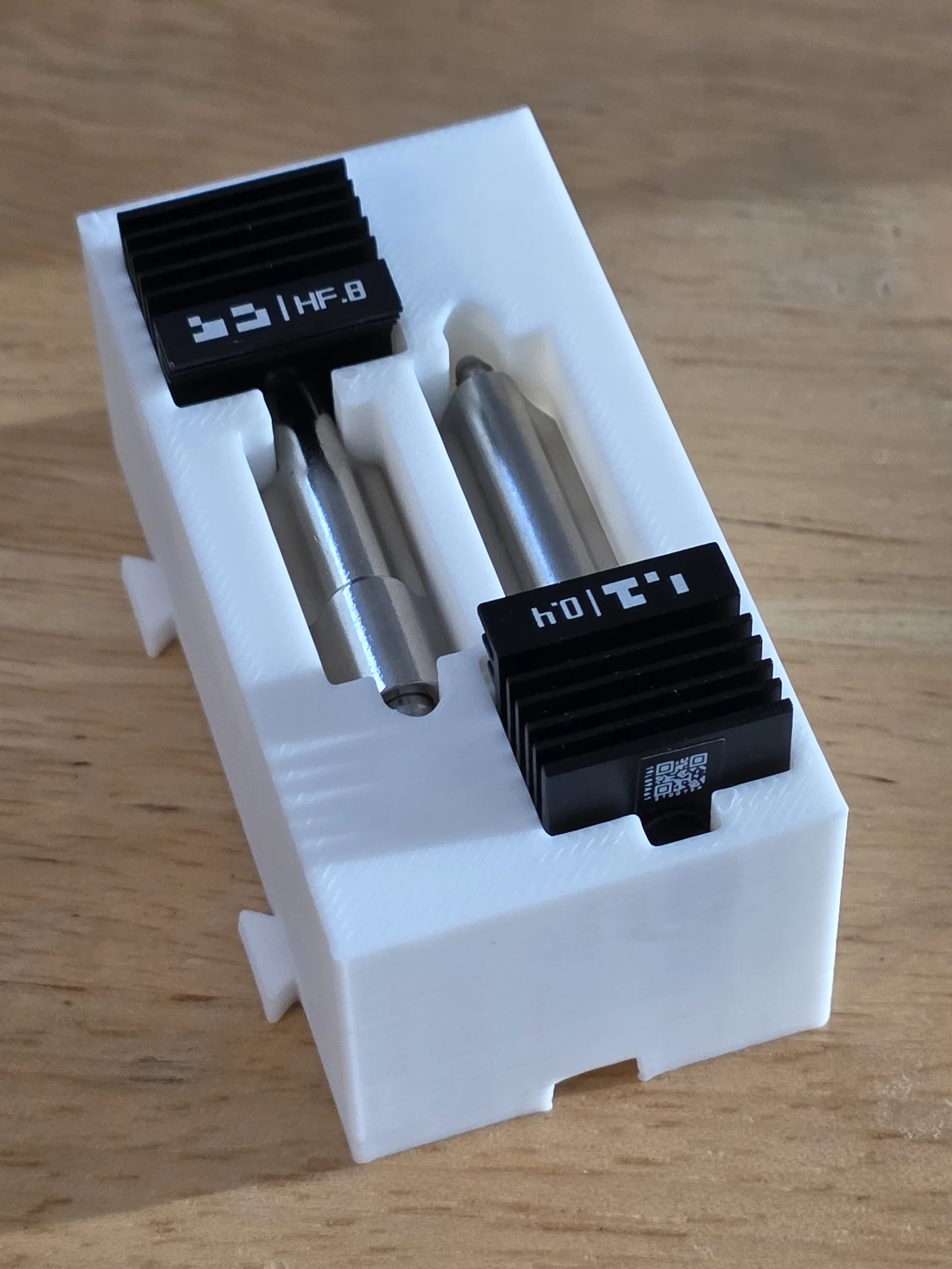

• Cung cấp sẵn nhiều miếng chèn (hiện tại hỗ trợ Bambu H2/P2, sẽ cập nhật thêm).

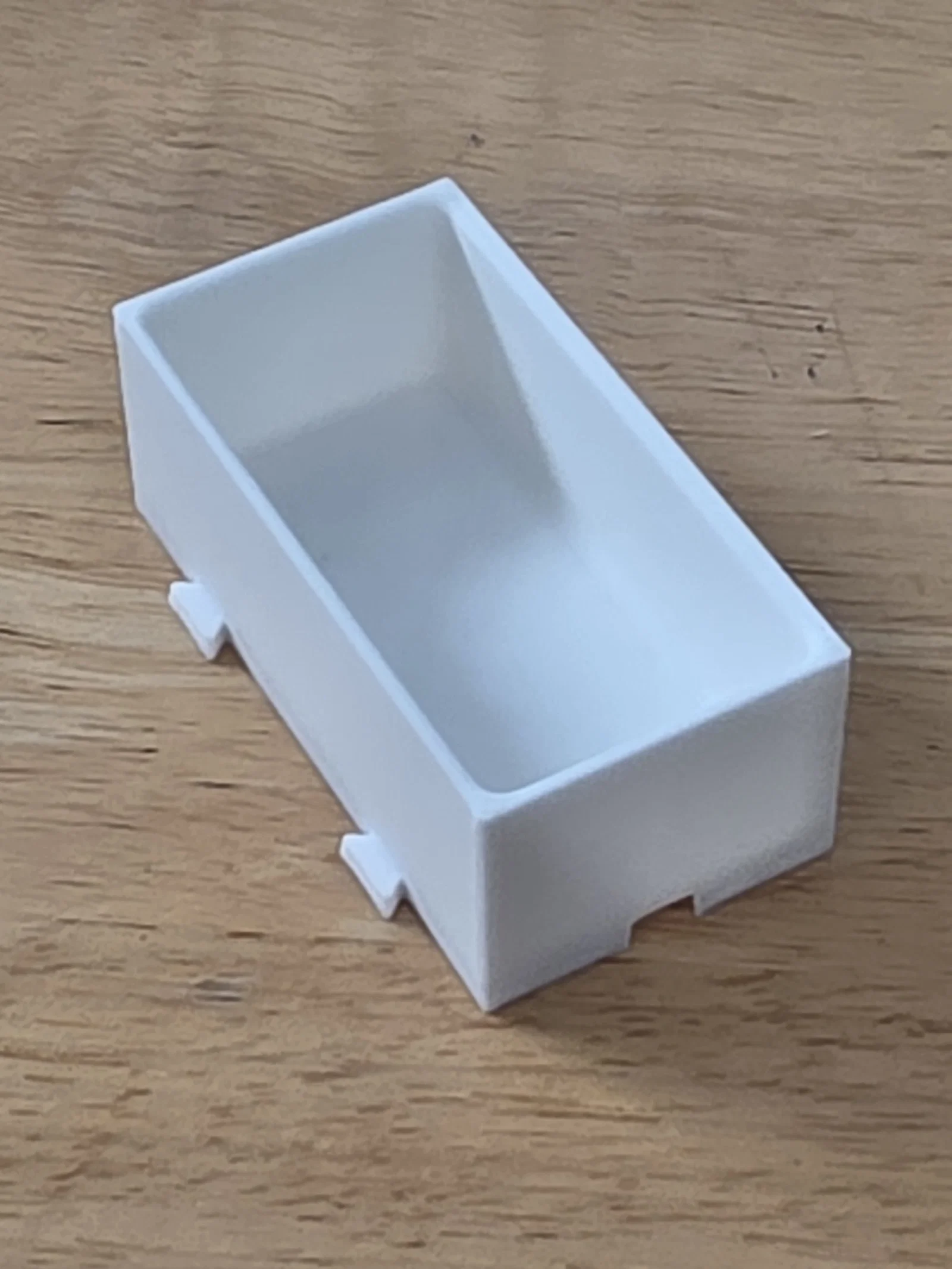

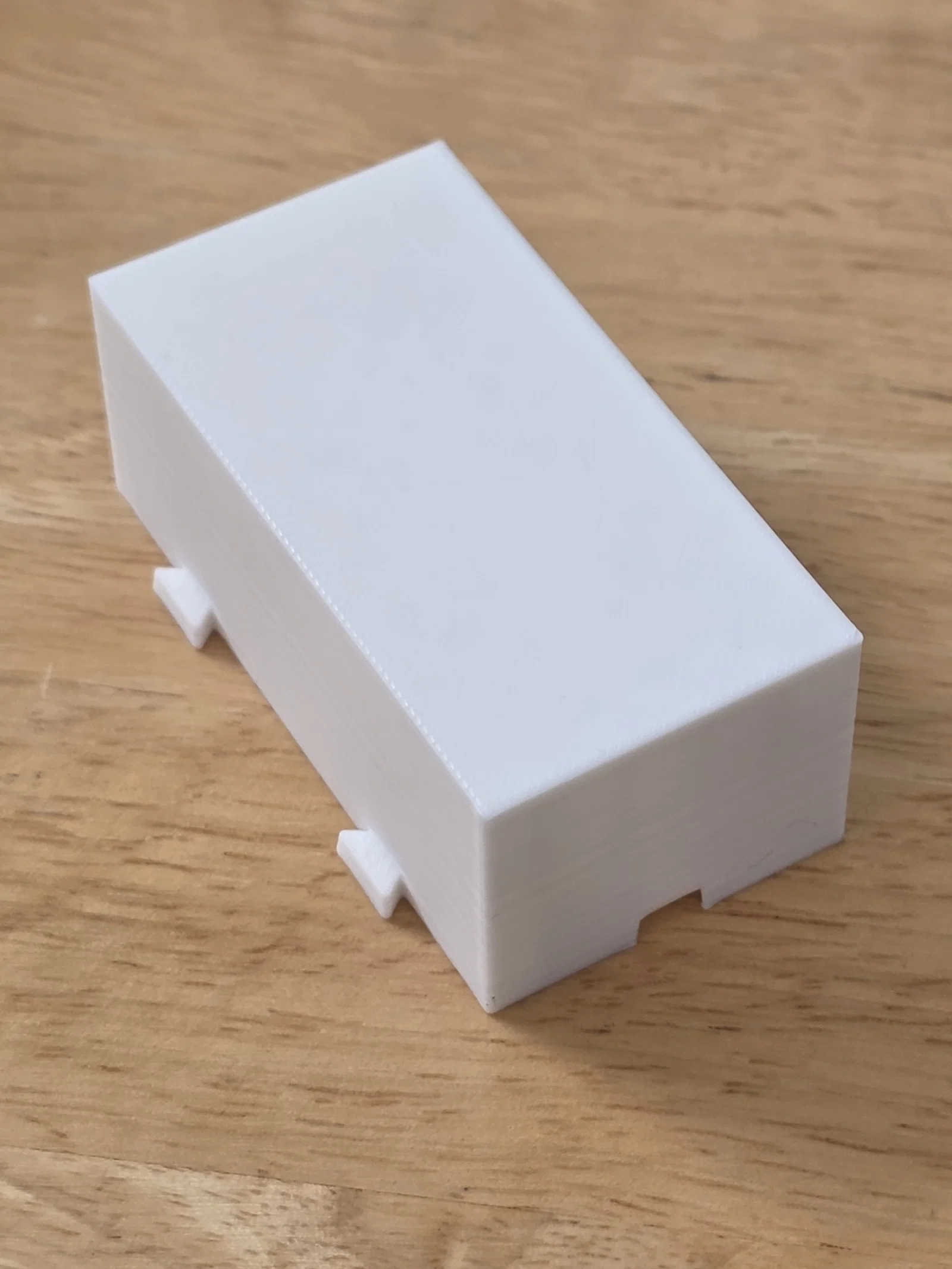

• Có kèm miếng chèn trống để bạn tự tùy chỉnh.

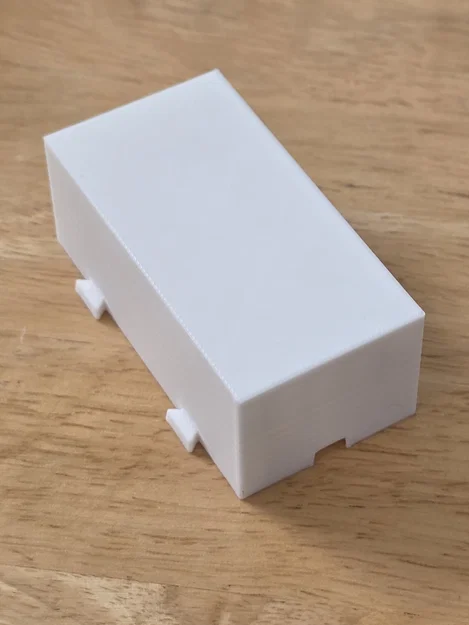

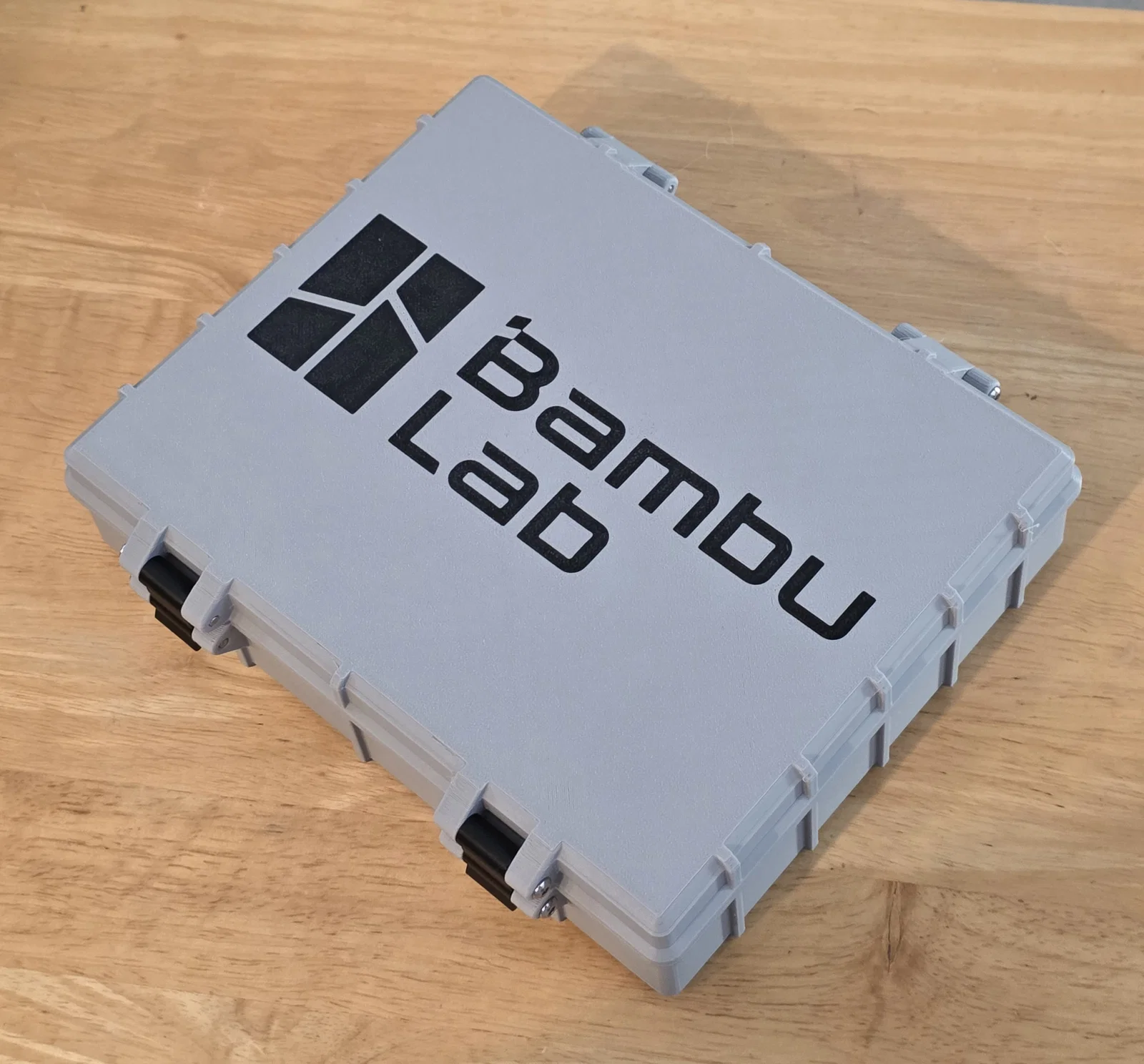

• Có tùy chọn nắp trống hoặc nắp in sẵn logo Bambu.
• Bao gồm tệp Autodesk Fusion (.f3d) của miếng chèn trống, sẵn sàng để chỉnh sửa.

LƯU Ý: Phiên bản này không tương thích với phiên bản V1 trước đây của tôi dành cho P1/P2. Đây là thiết kế mới đã được cải tiến với độ hở chính xác hơn.

Ủng hộ công việc của tôi

Nếu bạn in mô hình này, hãy chia sẻ một Make nhé! Điều đó giúp thiết kế này tiếp cận được nhiều người hơn.

Mời tôi một ly cà phê ☕https://buymeacoffee.com/papamaker

Hướng dẫn lắp ráp

1. Gắn nắp vào phần thân bằng 2 ốc lục giác M3, 30mm.
   1. Vặn ốc từ ngoài vào trong. Không siết quá chặt.
2. Gắn khóa cài vào nắp bằng 2 ốc lục giác M3, 30mm.
   1. Vặn ốc từ ngoài vào trong. Không siết quá chặt.
3. Vặn ốc giữ chốt vào bộ phận tiếp nhận chốt ở phía dưới.
   1. Vặn ốc từ ngoài vào trong. Không siết quá chặt.

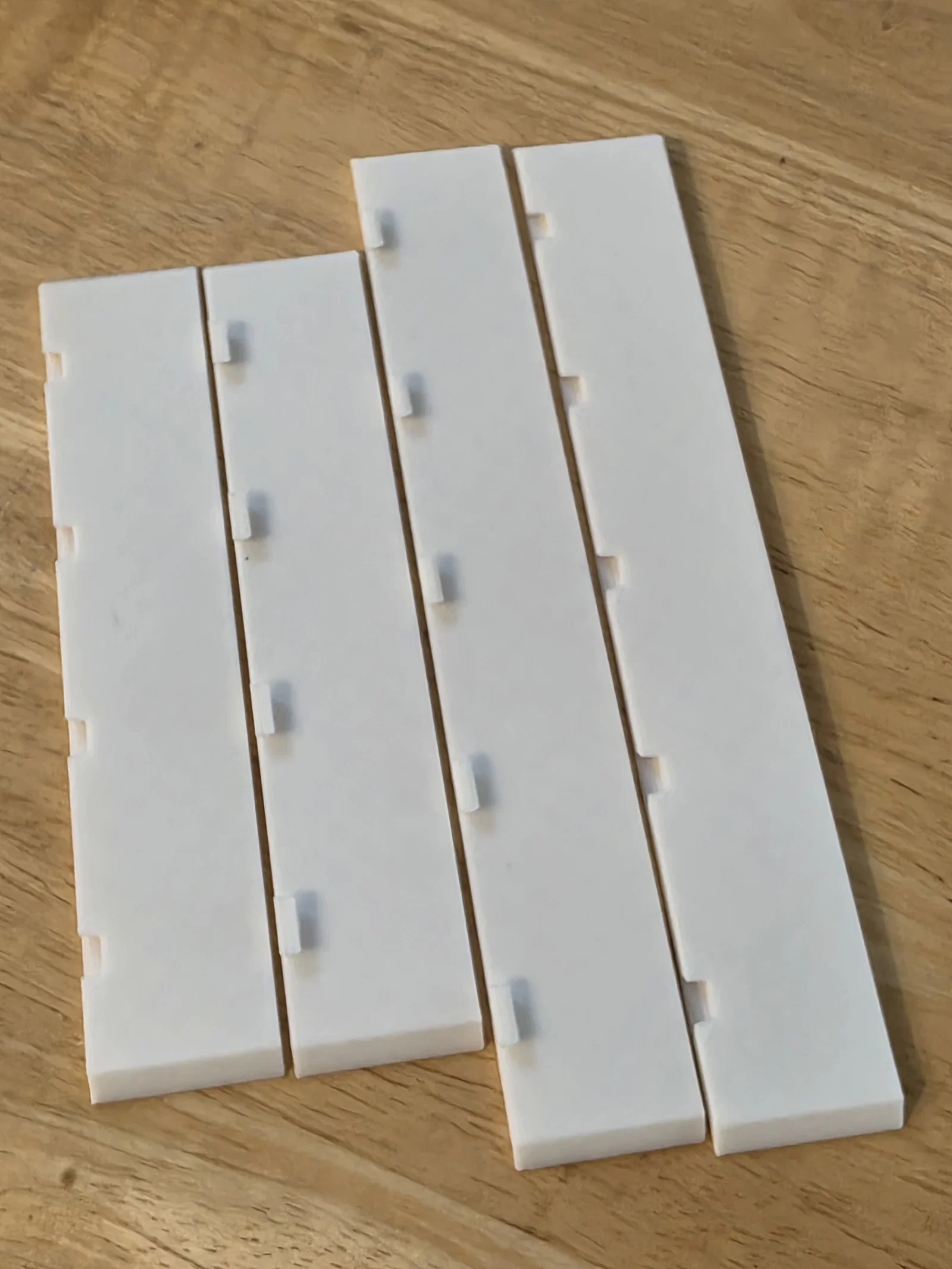

4. Lắp miếng đệm đáy sao cho các khớp hướng ra ngoài (hướng lên phía trên hộp).
5. Lắp miếng đệm bên phải sao cho các khớp hướng ra ngoài.
6. Lắp miếng chèn bạn muốn vào vị trí góc dưới bên phải.
   1. Luôn lắp các miếng chèn từ dưới lên, từ phải sang trái.
   2. Trượt từng miếng chèn xuống khớp nối để chúng gài chặt vào nhau.

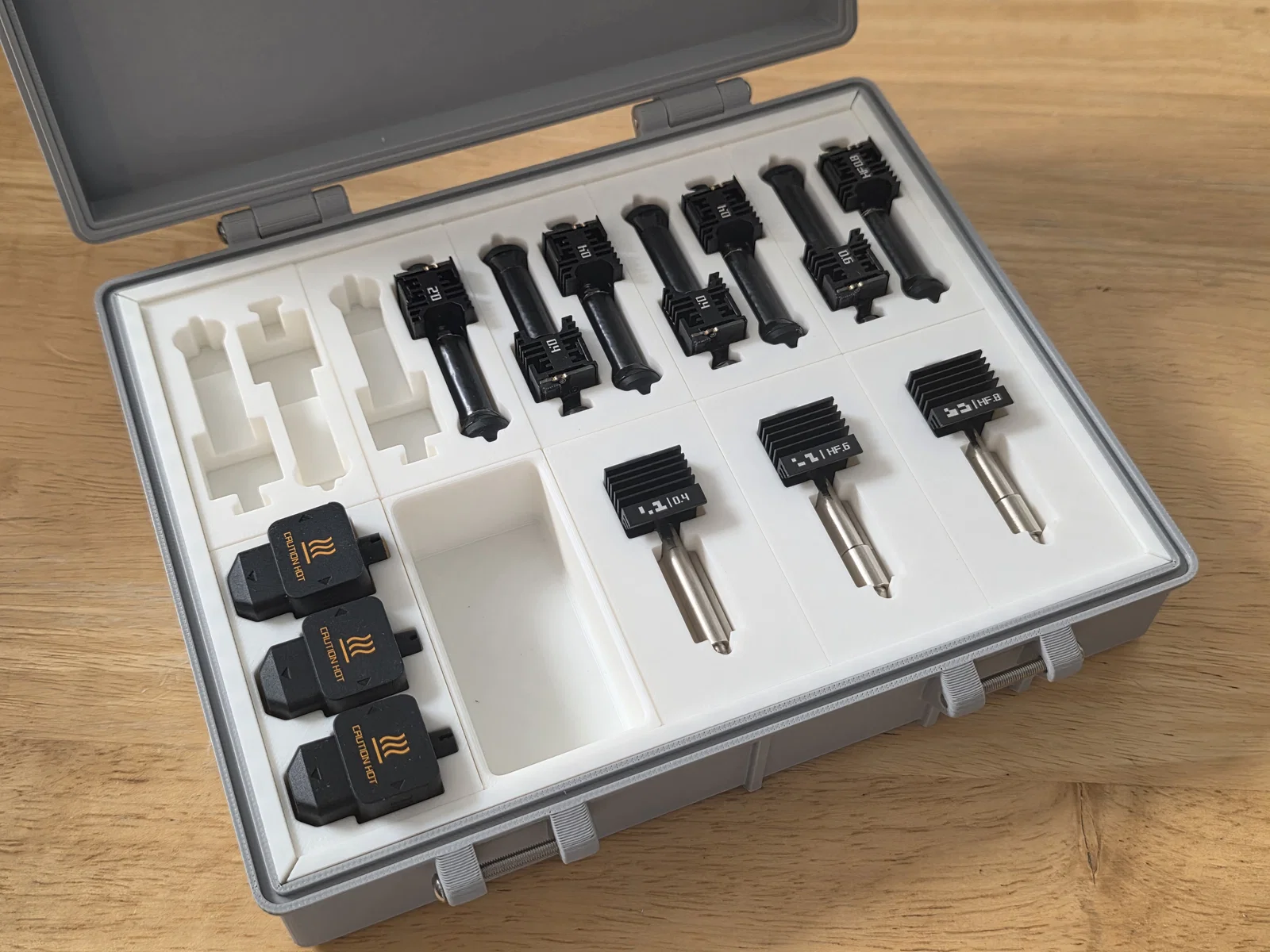

7. Tiếp tục lắp các miếng chèn khác, từng miếng một, dọc theo hàng dưới, từ phải sang trái.
8. Sau đó lắp hàng trên từ phải sang trái, gài khớp từng miếng một khi lắp.
9. Bây giờ lắp miếng đệm bên trái, với các rãnh khớp hướng ra ngoài.
   1. Dùng cạnh của miếng đệm, cạy nhẹ để tạo khe hở rồi ấn chặt vào vị trí, bắt đầu từ góc, từ sau ra trước (như hình).
10. Lưu ý: các miếng đệm được thiết kế cao hơn các miếng chèn 1mm. Tuy nhiên, các hộp đựng phải nằm phẳng.

Sử dụng quy trình tương tự để lắp miếng đệm phía trên (như hình).

Khuyến nghị in ấn

• Luôn sấy khô nhựa in (filament) trước khi in để đạt hiệu suất tốt nhất.
• Tôi đã in rất thành công với bàn in Textured PEI của Bambu Lab.
• Luôn rửa sạch bàn in bằng nước rửa chén chất lượng và xả sạch.
  • Có thể dùng cồn Isopropyl (IPA) 99% để loại bỏ dư lượng có thể ảnh hưởng đến độ bám dính của bàn in.
