Khay Đựng Dụng Cụ Xoay Thông Minh (Rotating Tool Carousel)

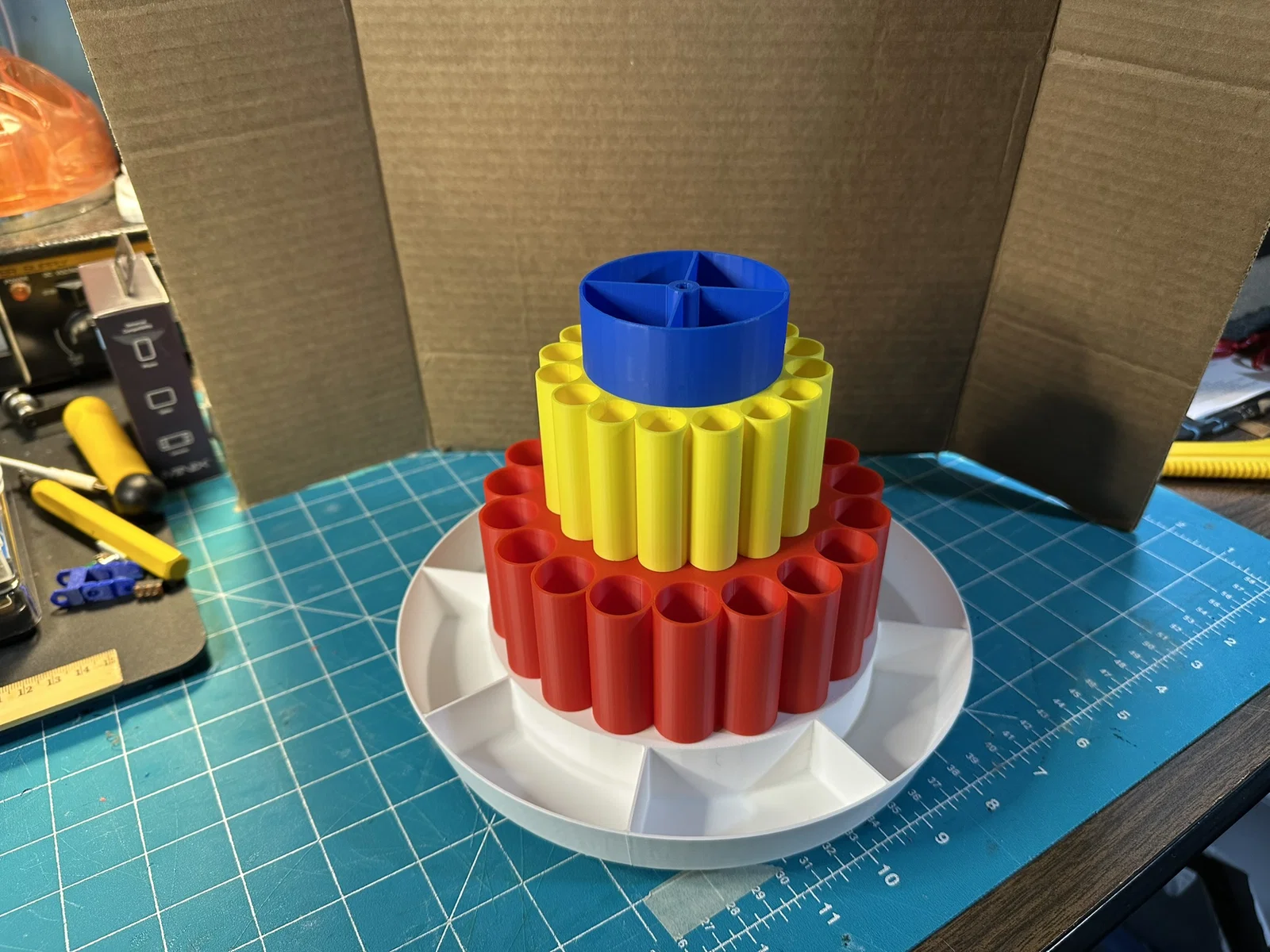

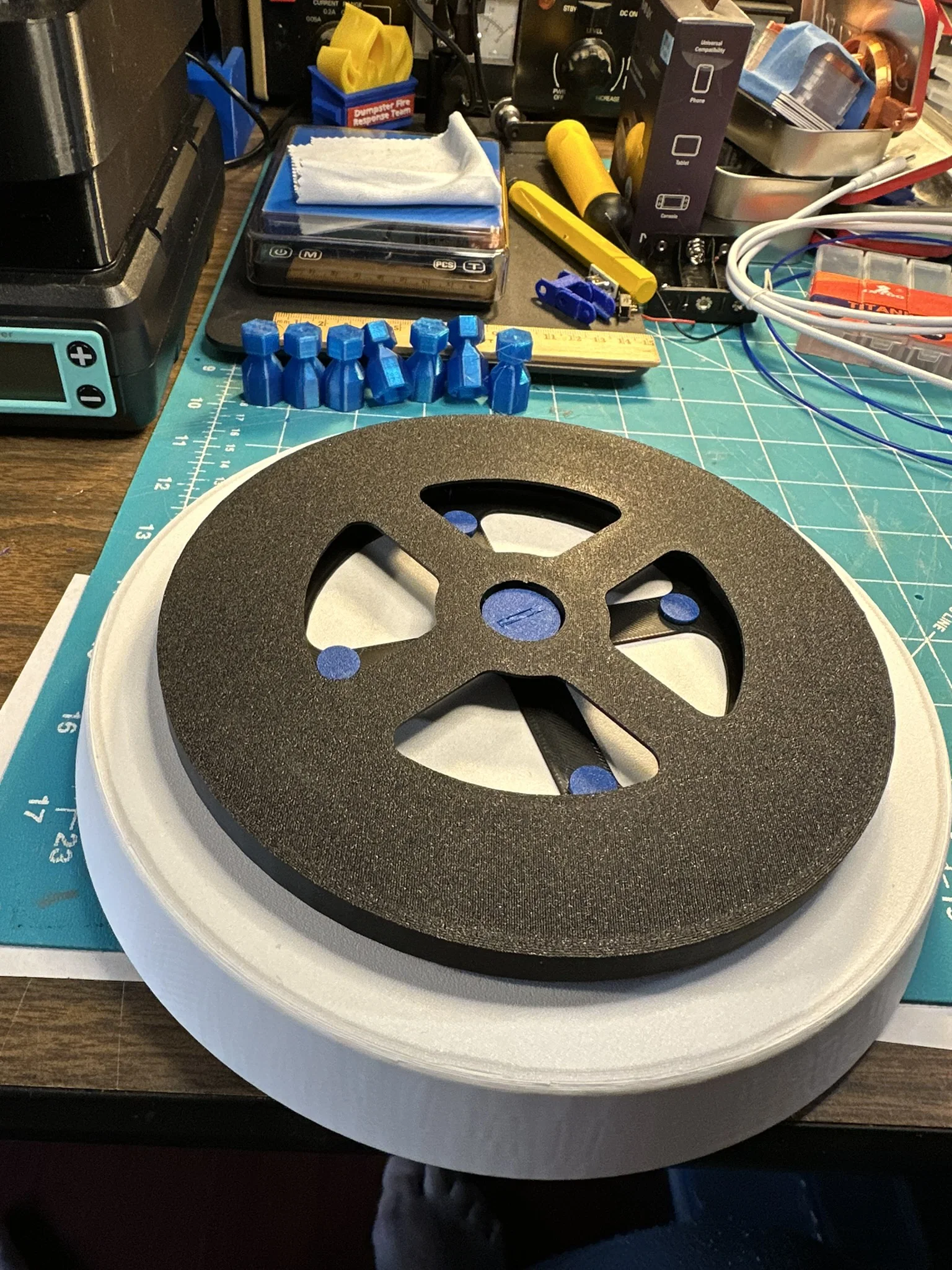

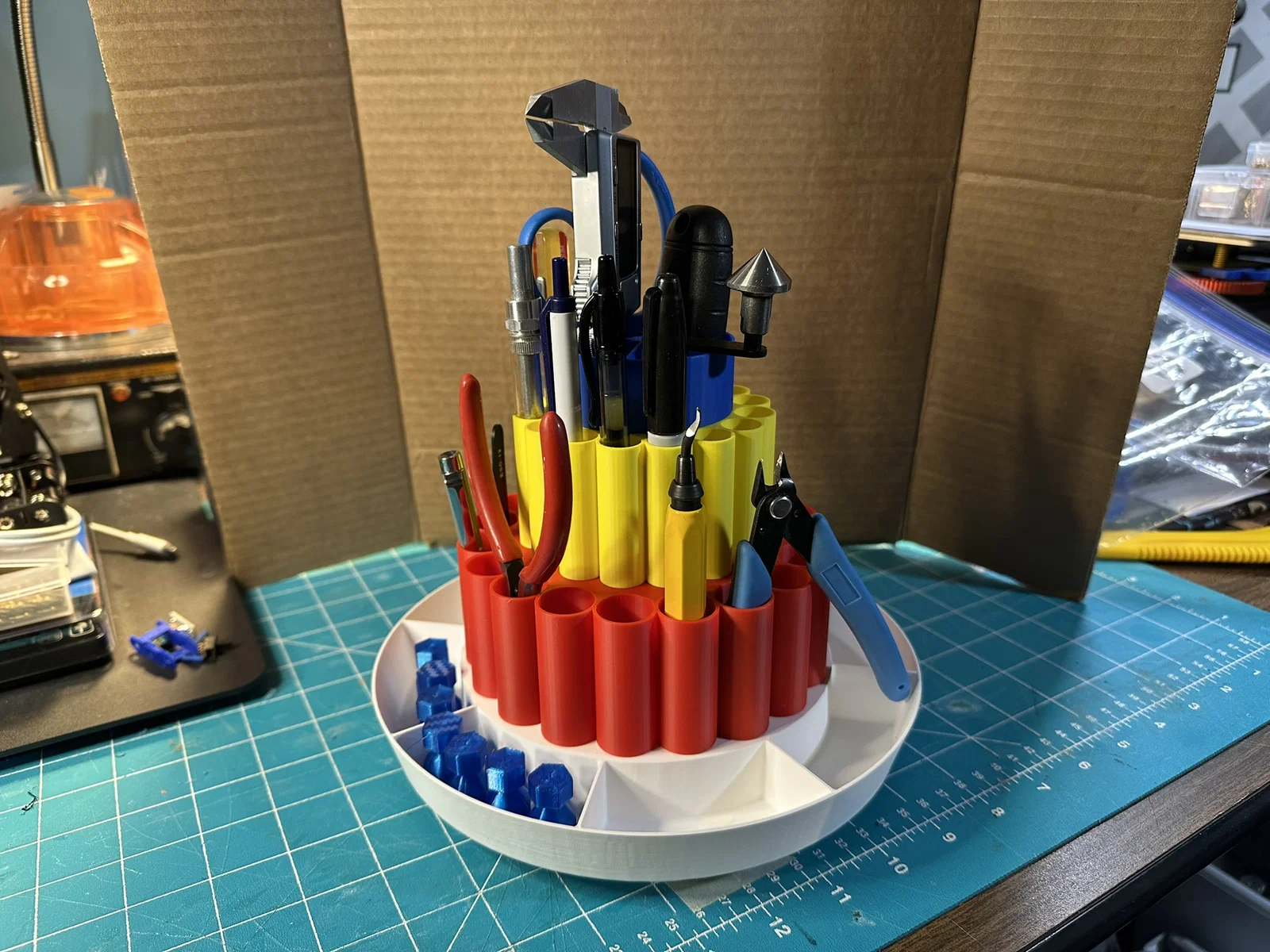

Đây là bản remix của một mẫu mà mình tìm được trên MakerWorld. Mình không thay đổi phần đế, vòng bi hay cách lắp ráp của bản gốc, nên các bạn có thể tham khảo hướng dẫn lắp ráp của mẫu cũ nếu muốn. Tuy nhiên, phần thân trên của bản gốc là một khối duy nhất, nên mình đã chia nó ra làm 3 tầng và thêm các chốt cùng lỗ khớp nối để dễ lắp ghép hơn. Cải tiến này giúp bạn in từng phần riêng lẻ và phối màu theo ý thích. Mình cũng đã thêm 2 kích thước "nút bịt" cho các lỗ tròn để chặn những vị trí không dùng đến hoặc tránh để dụng cụ nhỏ rơi xuống các lỗ sâu. Các nút bịt và ổ cắm dụng cụ là tùy chọn nhé. Ngoài ra còn có thêm các khay lót tùy chọn cho phần hốc trung tâm nếu bạn không muốn đồ đạc lọt quá sâu vào trong. Hướng dẫn in: * Tầng thứ 3 và 4 đã được lật ngược trong file 3MF để hạn chế tối đa việc dùng support. File 3MF có chứa các nút bịt và khay lót "dư" - bạn cứ in tùy ý theo nhu cầu nhé. * Mình có bật tree support khi in, nhưng chỉ cần dùng cho các phần nhô ra từ chốt định vị. * Các bộ phận gồm vòng bi trên/dưới, bạc đạn, khung giữ, đinh tán và chốt nối mình đều in bằng PETG (để tăng độ bền, chống mài mòn tốt hơn). * Tất cả các tầng còn lại mình in bằng PLA+. Hướng dẫn lắp ráp: 1. Đặt mặt phẳng của vòng trên nhỏ hơn vào đáy của tầng dưới cùng và gắn nó lại bằng 4 đinh tán. 2. Đặt khung giữ vòng bi vào vòng trên sao cho các vấu hướng lên phía trên. 3. Đặt các viên bi hình nón vào các hốc nhỏ trên vòng bi - phần đầu to hướng ra phía vành ngoài. 4. Đậy phần tầng dưới cùng đã lắp xong vòng bi và vòng trên bằng vòng dưới, sau đó vặn vít trung tâm vào cho đến khi cứng tay. Đảm bảo vít đã vào khớp nhưng đừng vặn quá chặt nhé. 5. Lắp 3 tầng trên cùng với các chốt định vị, đảm bảo các lỗ khớp với tầng bên dưới. Bạn có thể dùng thêm keo nếu muốn cố định vĩnh viễn. Có một chút lỗi nhỏ ở các lỗ định vị dưới đáy tầng 2, chúng không đủ sâu. Mình đã khắc phục bằng cách dùng mũi khoan 7/64 hoặc mũi 2mm để khoan rộng ra thêm. Hy vọng bản remix này hữu ích với các bạn!
