Giá Đỡ 4 Cuộn Dây Tóc Gắn Bên Hông Cho CORE One/+

Remix từ Phụ kiện Enclosure cho MMU3 (MMU3 Enclosure addon) Tác giả Prusa3D

Tác giả Rakon_355819

Lượt tải
10
Lượt thích
8
Lượt coi
148

File 13 15,2 MB

  • Base_Front-V1_1775876219.stlSTL · 2,2 MB
  • Base_Back-V1_1775876220.stlSTL · 2,2 MB
  • Nuts_Holder-V1_1775876221.stlSTL · 487,8 KB
  • Arm-V1_1775876221.stlSTL · 187,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#295091
Danh mục
Máy In 3D
Ngày đăng

Mô tả

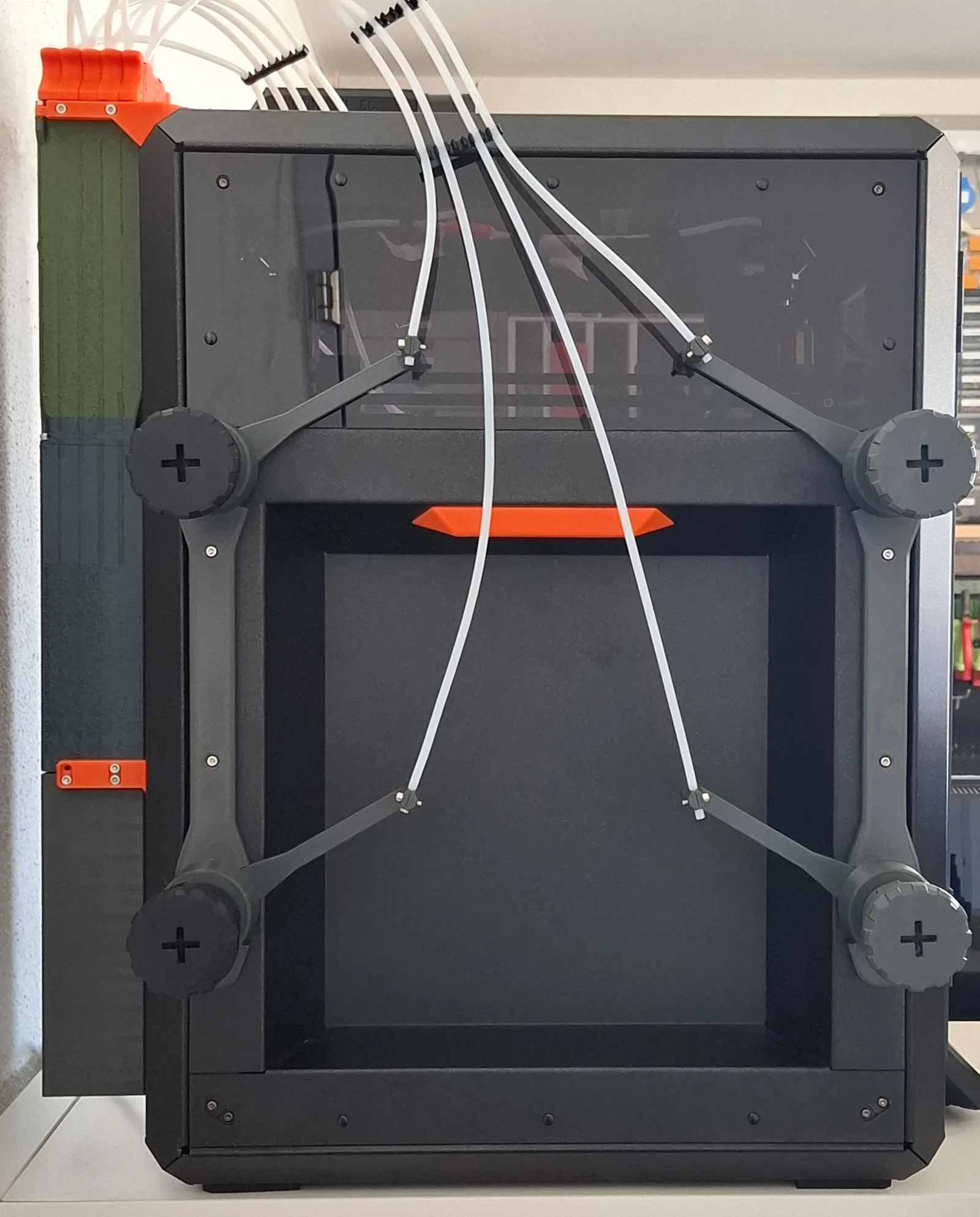

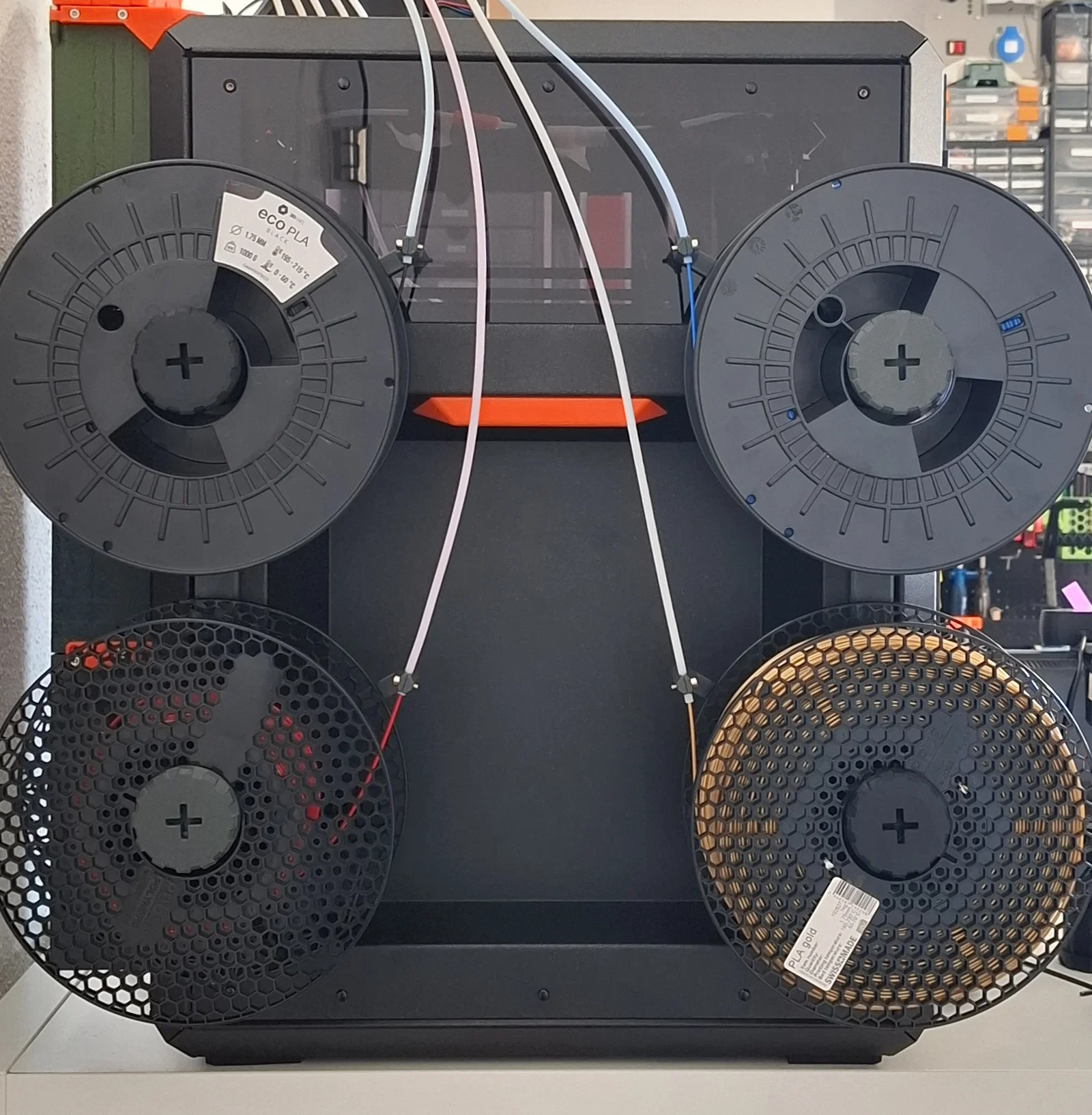

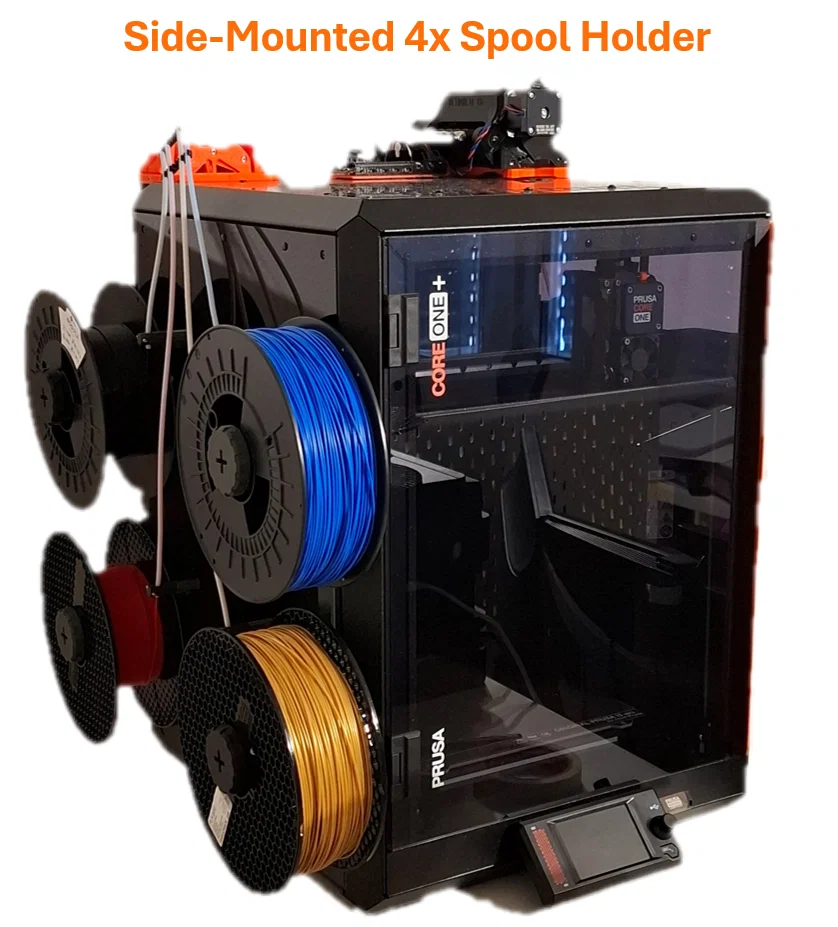

Giá đỡ 4 cuộn dây tóc gắn bên hông dành cho máy in CORE One / CORE One+. Được lấy cảm hứng từ thiết kế gắn bên hông của hệ thống INDX, do không tìm được phiên bản nào có thể in được, mình đã tự thiết kế một bản riêng — hy vọng mọi người sẽ thích nó!

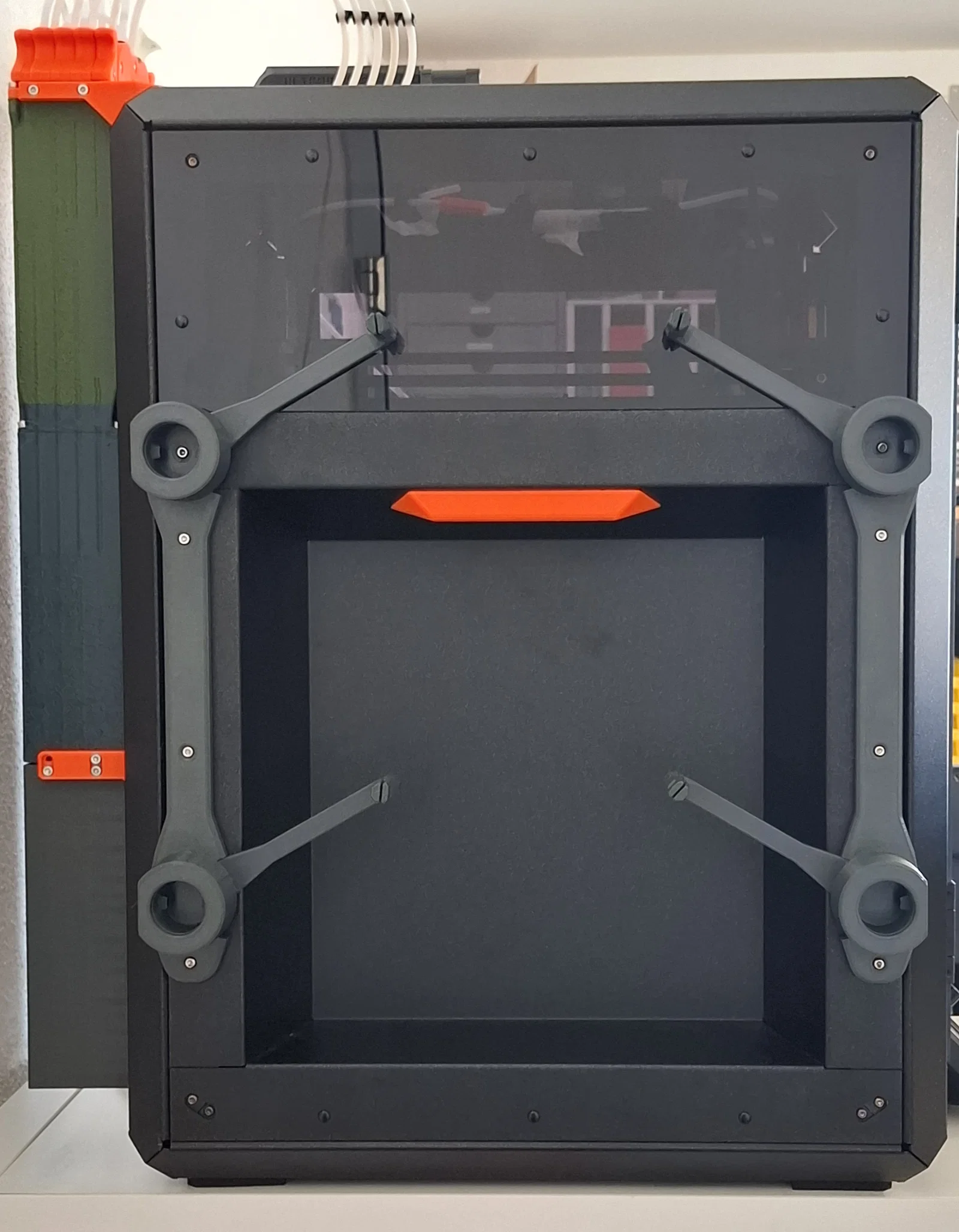

Lý tưởng cho các thiết lập MMU3. Các bộ phận giữ ống dẫn nhựa PTFE có thể điều chỉnh hướng hoặc bỏ qua hoàn toàn tùy theo nhu cầu của bạn. Việc lắp ráp khá đơn giản, với các hốc giữ đai ốc được tích hợp sẵn bên trong để dễ dàng cố định.

Mình không phải là nhà thiết kế CAD chuyên nghiệp nên có thể vẫn còn một vài khiếm khuyết nhỏ, rất mong nhận được góp ý và đề xuất từ mọi người. Nếu bạn thấy mô hình này hữu ích, mình rất trân trọng nếu bạn nhấn like hoặc chia sẻ thành quả (make), vì việc thiết kế và viết hướng dẫn lắp ráp đã tốn khá nhiều thời gian của mình.

Các bộ phận cần in:

Mình đã sử dụng nhựa PETG cho tất cả các bộ phận với độ lấp đầy (infill) 15%, chiều cao lớp in 0.2mm, đầu phun 0.4mm và thiết lập structural mặc định.

Hãy in các bộ phận sau:

  • 1x Base_Front
  • 1x Base_Back
  • 2x Nuts_Holder
  • 4x Arm
  • 4x Arm_Cap
  • 2x Arm_Spacer
  • 4x spoolholder-static từ nguồn:

Linh kiện cơ khí:

Bạn sẽ cần chuẩn bị các linh kiện cơ khí sau:

  • Một đoạn ống dẫn nhựa PTFE
  • 8x Đai ốc M3n
  • 8x Ốc vít M3x10
  • 4x Ốc vít M3x8...10
  • 4x Ốc vít M3x18...20
  • 4x Vòng đệm O-Ring 32253,5 mm hoặc có thể tự in các vòng đệm này.

Hướng dẫn lắp ráp:

Bạn có thể tìm thấy hướng dẫn lắp ráp dưới dạng file PDF trong tab tệp tin.
