Giá đỡ cuộn nhựa (Spool Holder)

Đây là mẫu giá đỡ cuộn nhựa được thiết kế theo dạng module cực kỳ chắc chắn với hai tùy chọn lắp ráp:

1. Phiên bản Heat-set insert – cần dùng ren đồng (heat-set inserts) M4.
2. Phiên bản chèn đai ốc (Pause-and-insert nut) – thiết kế để tạm dừng in và đặt đai ốc M4 tiêu chuẩn vào bên trong (mình đã chọn cách này).

Phụ kiện cần thiết (Cho phiên bản dùng đai ốc)

• 8× Đai ốc M4 (hex nuts)
• 8× Ốc vít M4 (chiều dài 30 mm, khuyến khích dùng loại đầu lục giác)

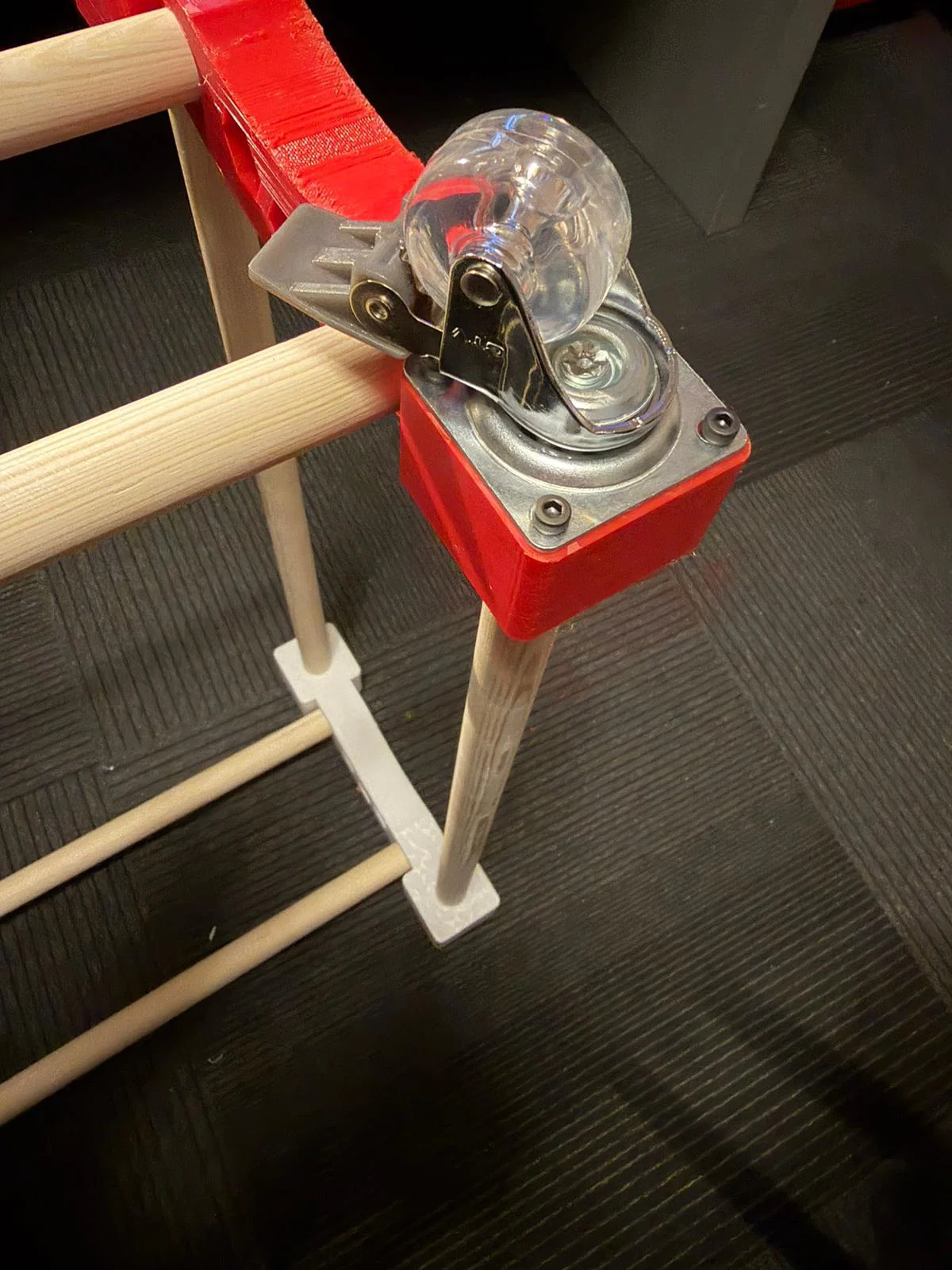

• 4× Bánh xe (mình tận dụng bánh xe mua ở cửa hàng kim khí, có phần đế 50mm x 50mm)
• Thanh gỗ tròn (đường kính khoảng 22 mm, ví dụ như cán chổi — cắt theo chiều dài bạn muốn)

Không bắt buộc:

• Vít gỗ để gia cố thêm (kích thước tùy ý — hãy thử trước xem loại nào vừa nhất, hoặc bỏ qua cũng không sao)

Thiết lập in

• Chất liệu: PETG (khuyến khích dùng để đạt độ bền tối đa)

• Infill: 22% Gyroid

• Tường (Walls): 4 lớp

• Lớp trên/dưới (Top/Bottom layers): 5 lớp

• Hỗ trợ (Supports): chỉ cần cho phần vòm phía dưới, tất cả các phần khác (bao gồm các lỗ) đều in tốt mà không cần support.

• Trọng lượng linh kiện: khoảng 150–170 g mỗi mảnh (tùy thuộc vào phần mềm slicer và thông số bạn chọn).

Lưu ý về lắp ráp và dung sai

• Có các lỗ phụ cho vít gỗ nếu bạn muốn tăng độ cứng cáp.
• Mình tận dụng ốc vít có sẵn trong nhà kho, nên bạn hãy kiểm tra xem kích thước nào vừa nhất với máy của bạn.
• Thiết kế này vẫn giữ được sự chắc chắn ngay cả khi không cần vít gỗ.
• Có kèm theo một linh kiện hỗ trợ ở giữa (middle support) nếu bạn muốn làm giá đỡ dài hơn. Nó giúp thanh gỗ không bị võng và giữ mọi thứ ổn định khi kéo dài phần đế.

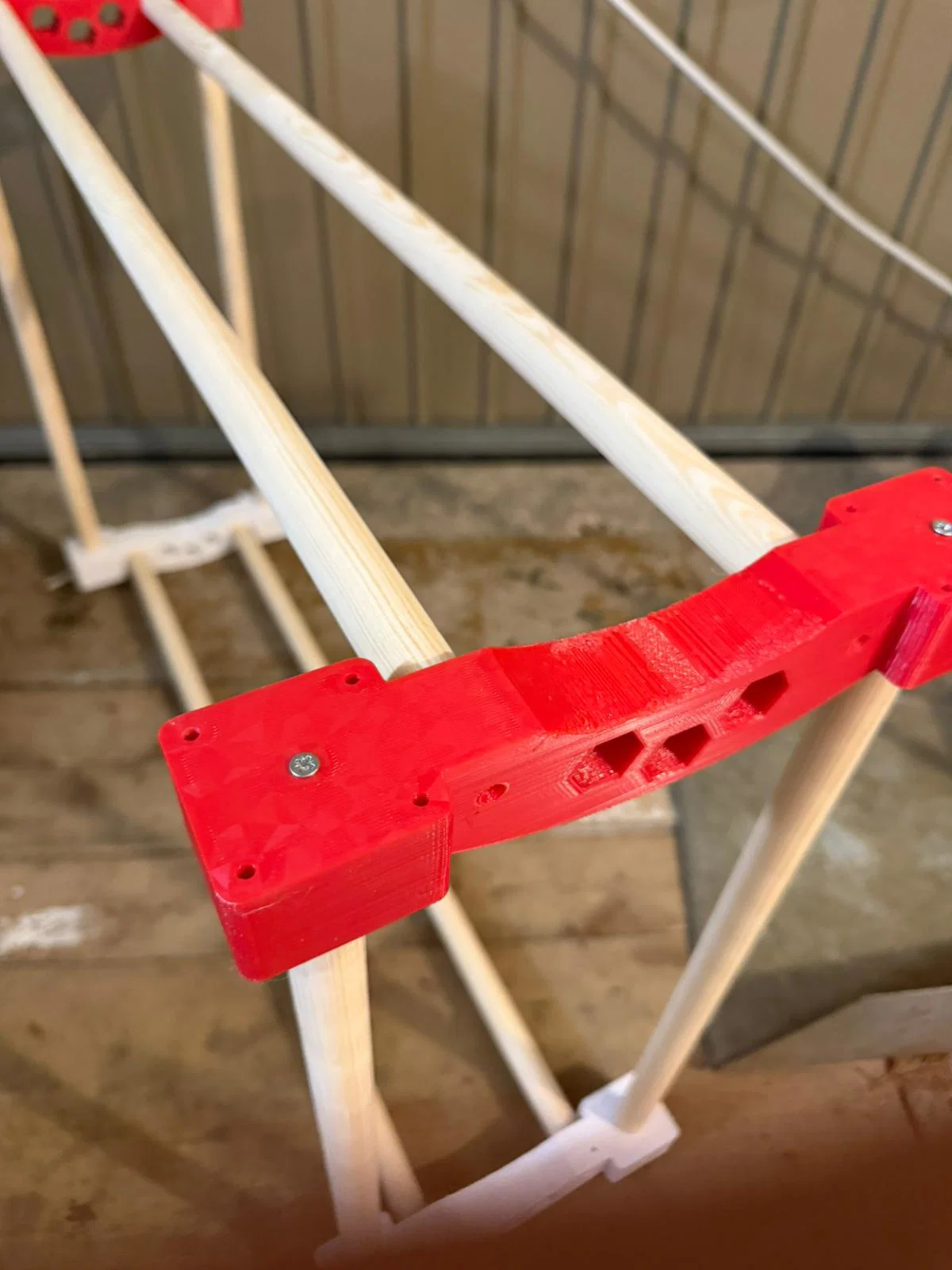

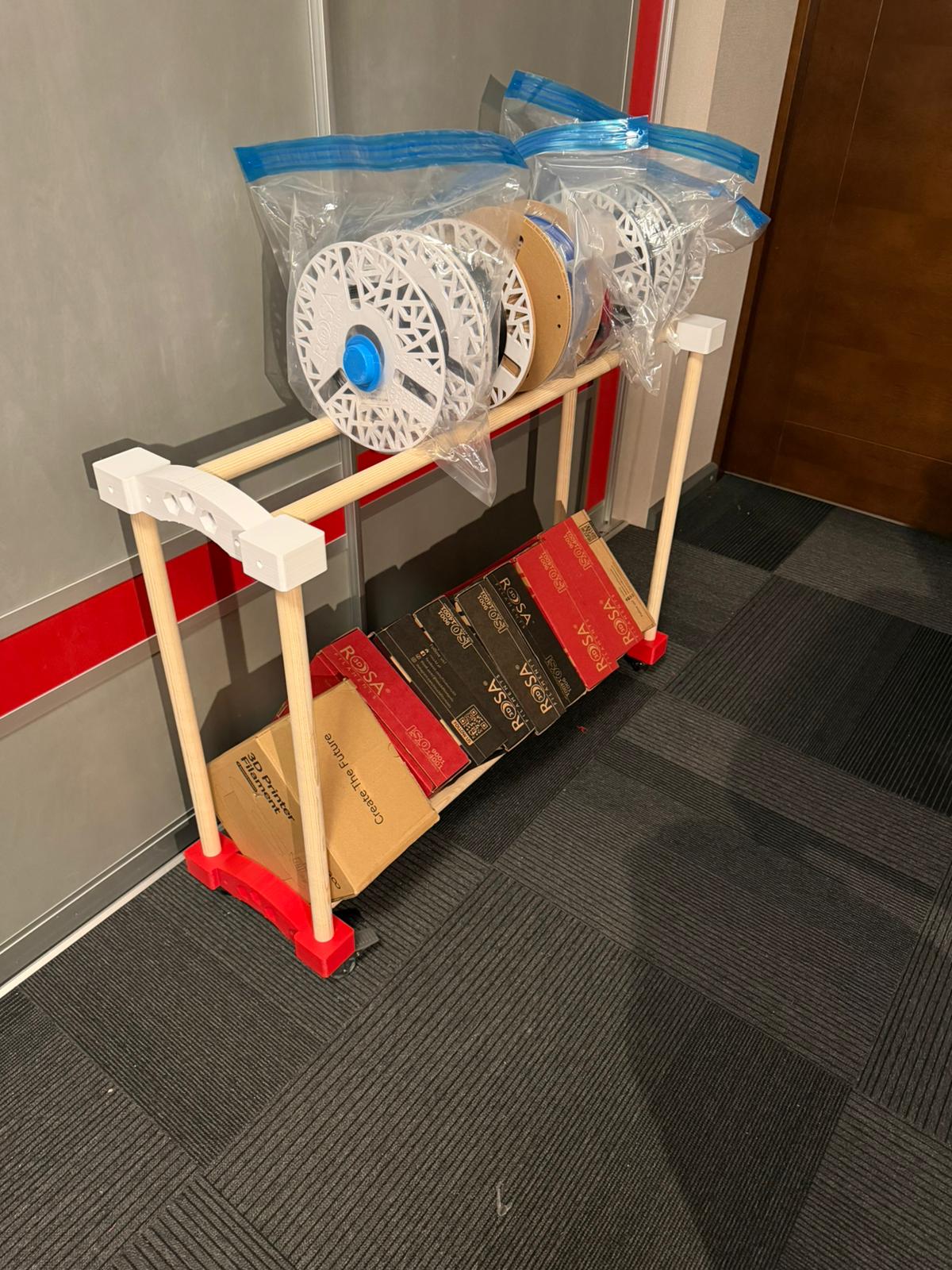

• Hãy xem hình ảnh để biết cách lắp ráp chính xác. Trong cấu hình hiện tại, mình chỉ lắp hai lớp (do hết nhựa nên mình bỏ qua các phần ở giữa), nhưng thiết kế đầy đủ có thể hỗ trợ thêm nhiều phần nữa. Các thanh gỗ chỉ cần đút vào lỗ là xong, mọi thứ sẽ khớp với nhau rất gọn gàng.

Lưu ý quan trọng: Hãy in thử trước

Mình có kèm theo một mảnh test chứa tất cả các kích thước lỗ quan trọng từ mô hình chính. Mình thực sự khuyên bạn nên in thử trước để:

• Kiểm tra dung sai của máy in.
• Đảm bảo các đai ốc, ốc vít và thanh gỗ vừa khít.

Đôi lời cuối

Thiết kế này hướng đến sự đơn giản, tùy biến linh hoạt và dễ tìm linh kiện. Thanh gỗ giúp bạn điều chỉnh độ rộng theo nhu cầu, còn hệ thống bánh xe giúp việc xoay cuộn nhựa trở nên mượt mà hơn.
