Minicaster (Prusacaster cho Prusa Mini)

Đây là bản remix của mẫu Prusacaster. Mục tiêu là giữ nguyên mọi thiết kế ban đầu nhưng cắt lại các bộ phận để vừa với những máy in có bàn in nhỏ hơn (vừa cho Prusa Mini).

Cập nhật: Tôi đã thêm file Fusion 360 f3d của mình.

Cập nhật 28.02: Đã thêm các bộ phận cho cầu đàn mới có ba lỗ. Có bộ phận dành riêng cho cầu đàn mới và bộ phận đa năng dùng được cho cả loại cũ và mới. Hãy kiểm tra trong thư mục New bridge parts.

Về thiết kế

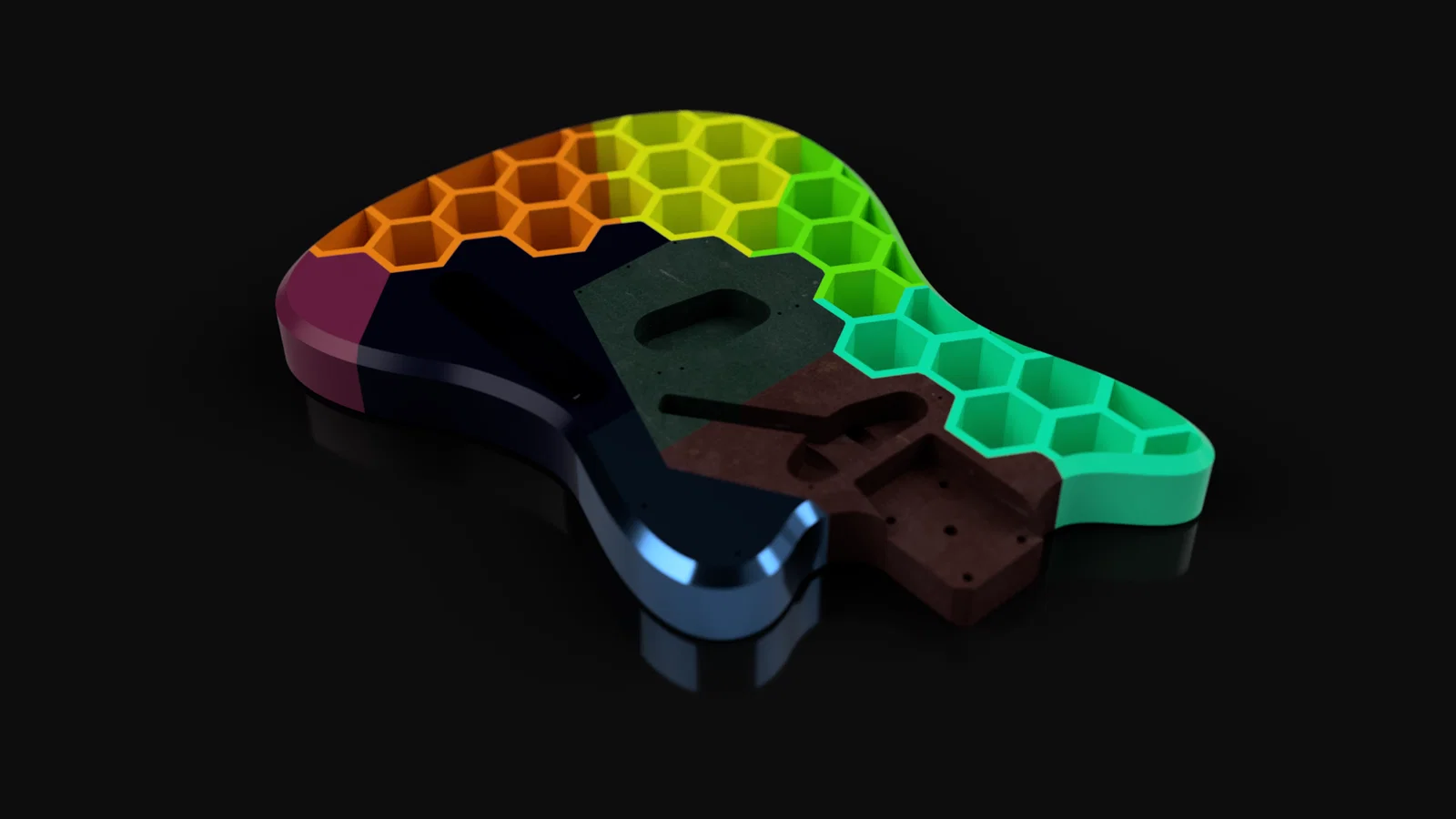

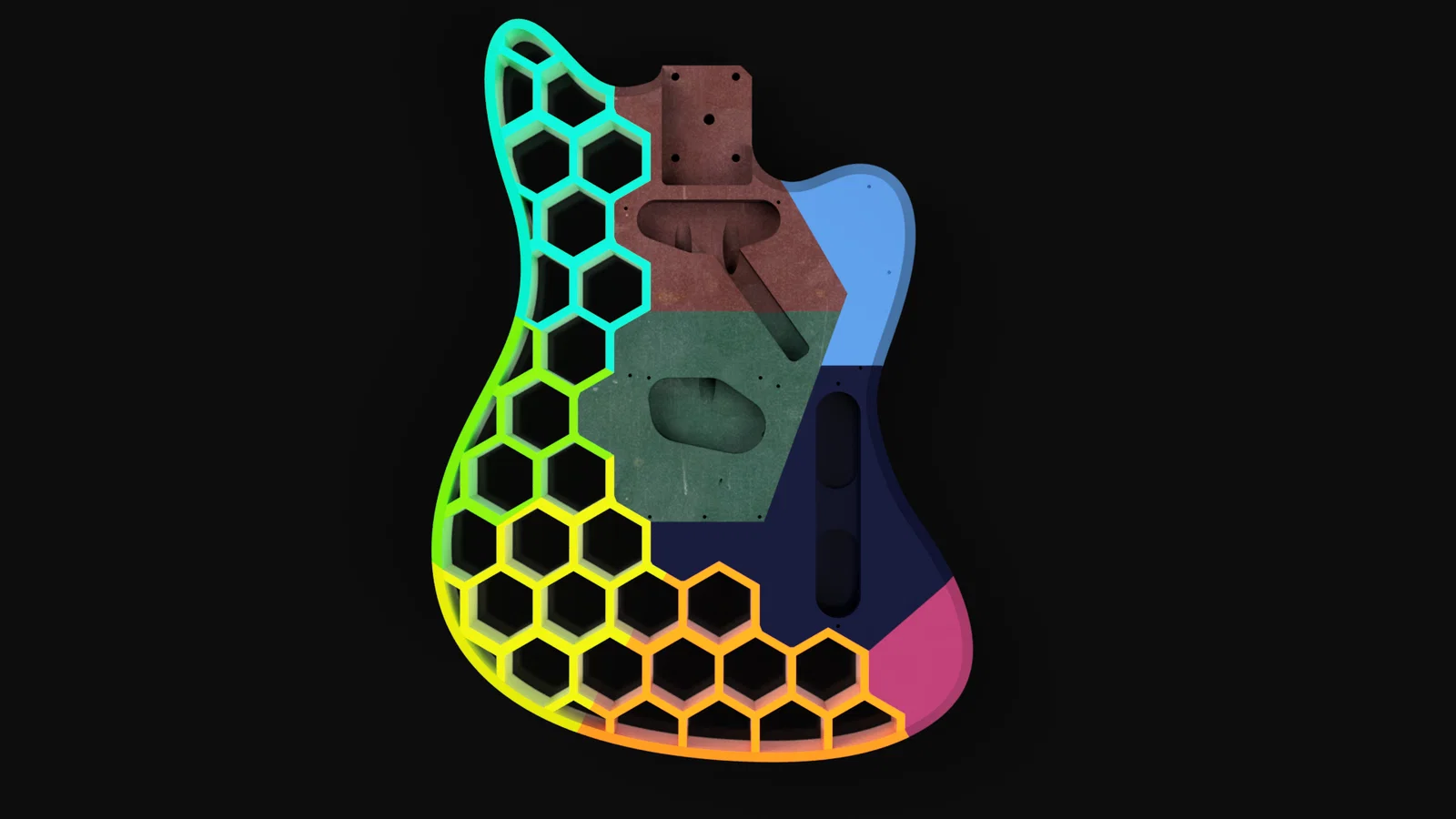

Các bộ phận không chỉ đơn thuần là ghép lại rồi cắt. Tôi đã thêm một số lỗ để bạn có thể gắn kết các mảnh lại với nhau bằng bu-lông.

Đáng tiếc là tôi phải cắt đôi bộ phận quan trọng nhất là "black_core" (hay còn gọi là "mảnh giữa"). Tôi đã cố gắng hạn chế tối đa việc giảm độ bền bằng cách thêm ba lỗ bu-lông M6 cùng các rãnh khớp để đảm bảo độ chắc chắn và chính xác nhất có thể.

Tôi cũng cố gắng giấu các đường cắt mới nhiều nhất có thể - bu-lông M6 được giấu bên dưới tấm pickguard.

Thiết kế này dựa trên các file step của Prusacaster gốc. Tôi đã đính kèm file Fusion 360 của mình - đừng xem nếu không cần thiết vì nó khá lộn xộn, nhưng tôi nghĩ nó có thể hữu ích cho ai đó.

Nó có hoạt động không?

Thành thật mà nói, tôi không biết. Tôi đã cố gắng hết sức nhưng không có thời gian để in thử, và quan trọng hơn là nhà tôi đã có quá nhiều nhạc cụ in 3D rồi (hãy xem qua mẫu ukulele soprano và ukulele bass của tôi). Nếu bạn thấy mẫu này hữu ích, hãy in thử và cho tôi biết ý kiến nhé.

Một số lưu ý

• Sử dụng keo dán (loại keo mạnh).
• Bu-lông M6 nên có chiều dài ren không quá 45mm, đầu tròn có lỗ lục giác để dùng với cờ-lê lục giác (allen key).

Các việc cần làm (TODOs):

Các bộ phận núm vặn hiện đang chỉ được cắt đôi - sẽ tốt hơn nếu thêm một số rãnh khớp để định vị khi dán keo.
