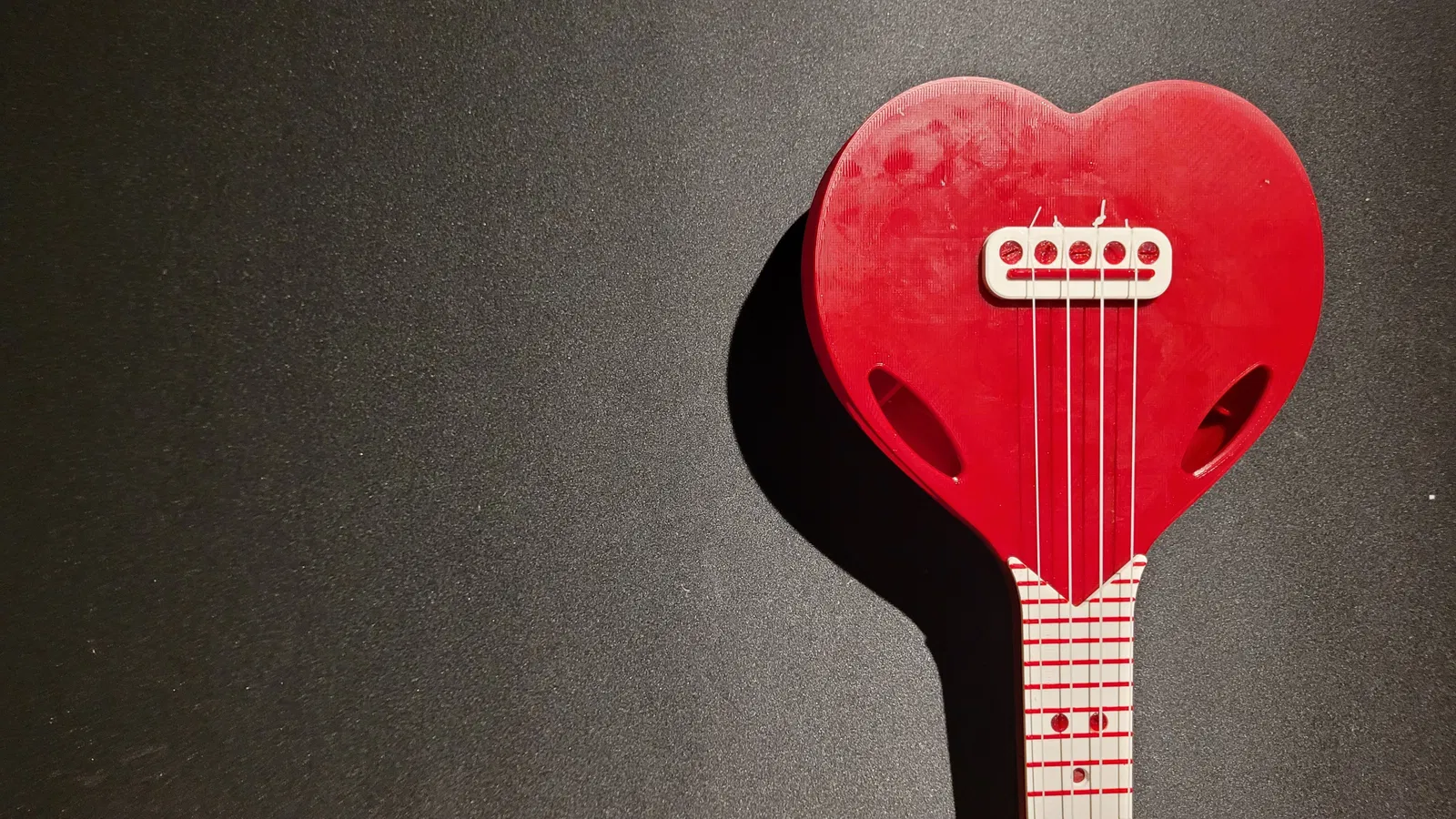

Ukulele hình trái tim - in 3D hoàn chỉnh

Tôi đã quyết định thiết kế đàn ukulele in 3D. Cái này khác với mấy thiết kế khác nha. Tôi đã đạt được hết mấy mục tiêu thiết kế của mình, đó là: * Có thể in 3D trên hầu hết mọi máy in trên thị trường (vừa với bàn in 210x210)

• Không cần thêm bộ phận nào (Chỉ cần dây đàn là đủ (không cần khóa đàn, ngựa đàn, ốc vít, đai ốc, v.v.), tất cả đều in 3D (bạn có thể thêm các thanh carbon fiber nhưng đó là tùy chọn)
• Không cần keo - tất cả các bộ phận có thể lắp ráp và tháo rời bằng ốc vít và khớp nối in 3D. Bạn luôn có thể dùng keo để tăng độ cứng, nhưng cái này là tùy chọn. (Ý tưởng về khóa đàn có thể in được đến từ noamtsvi và dự án khóa đàn guitar của anh ấy)
• Không cần support (chỉ cần in các bộ phận, lắp ráp, gắn dây đàn, lên dây và chơi).

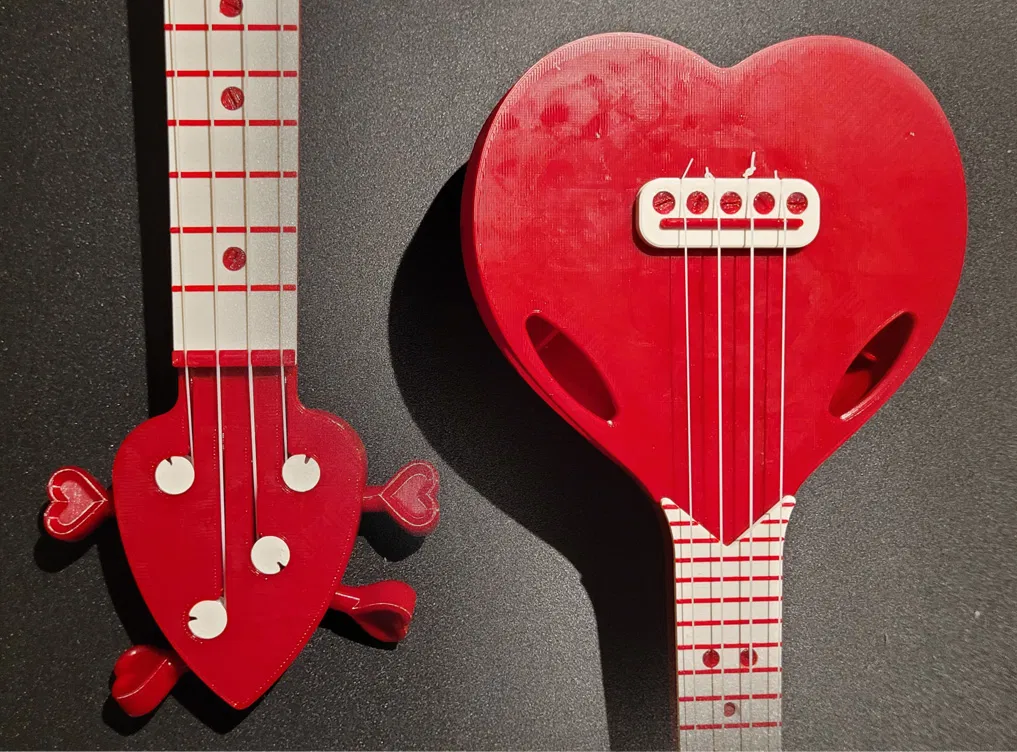

• Hình dáng đẹp - mục tiêu là tạo ra càng nhiều trái tim càng tốt - đây là thiết kế đặc biệt cho cuộc thi Valentine's day trên Printables :)
• Đàn ukulele soprano 4 dây đầy đủ tính năng - chiều dài âm giai là 350mm Nó có hoạt động không? Xem nè (so sánh với cái Mahalo smile): Đây là cây ukulele sau khi cập nhật từ ngày 14.02.2023. #### BOM: * Khoảng 500g PLA
• Khoảng 50g PETG (cũng có thể dùng PLA)
• Một bộ dây đàn ukulele soprano

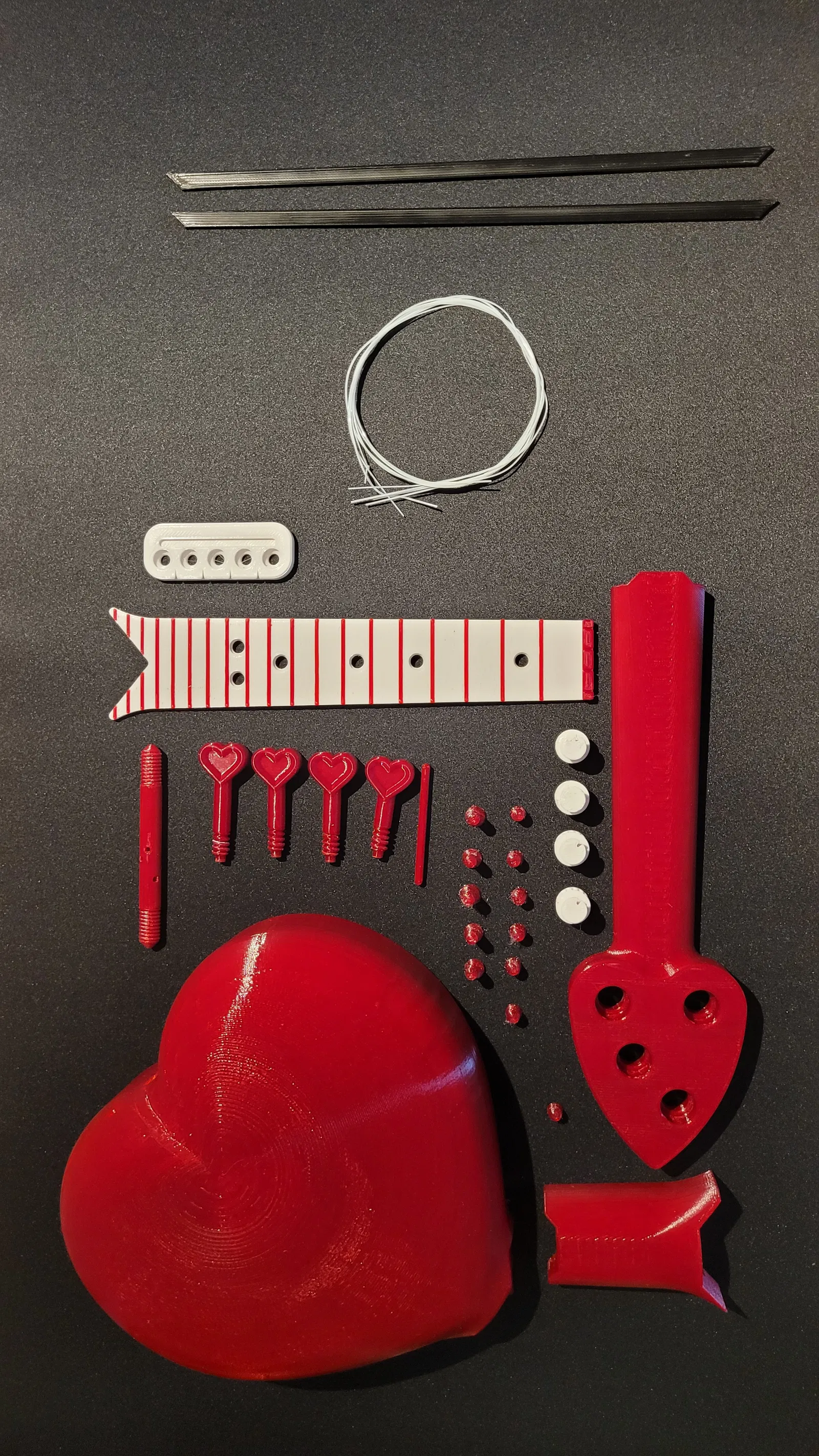

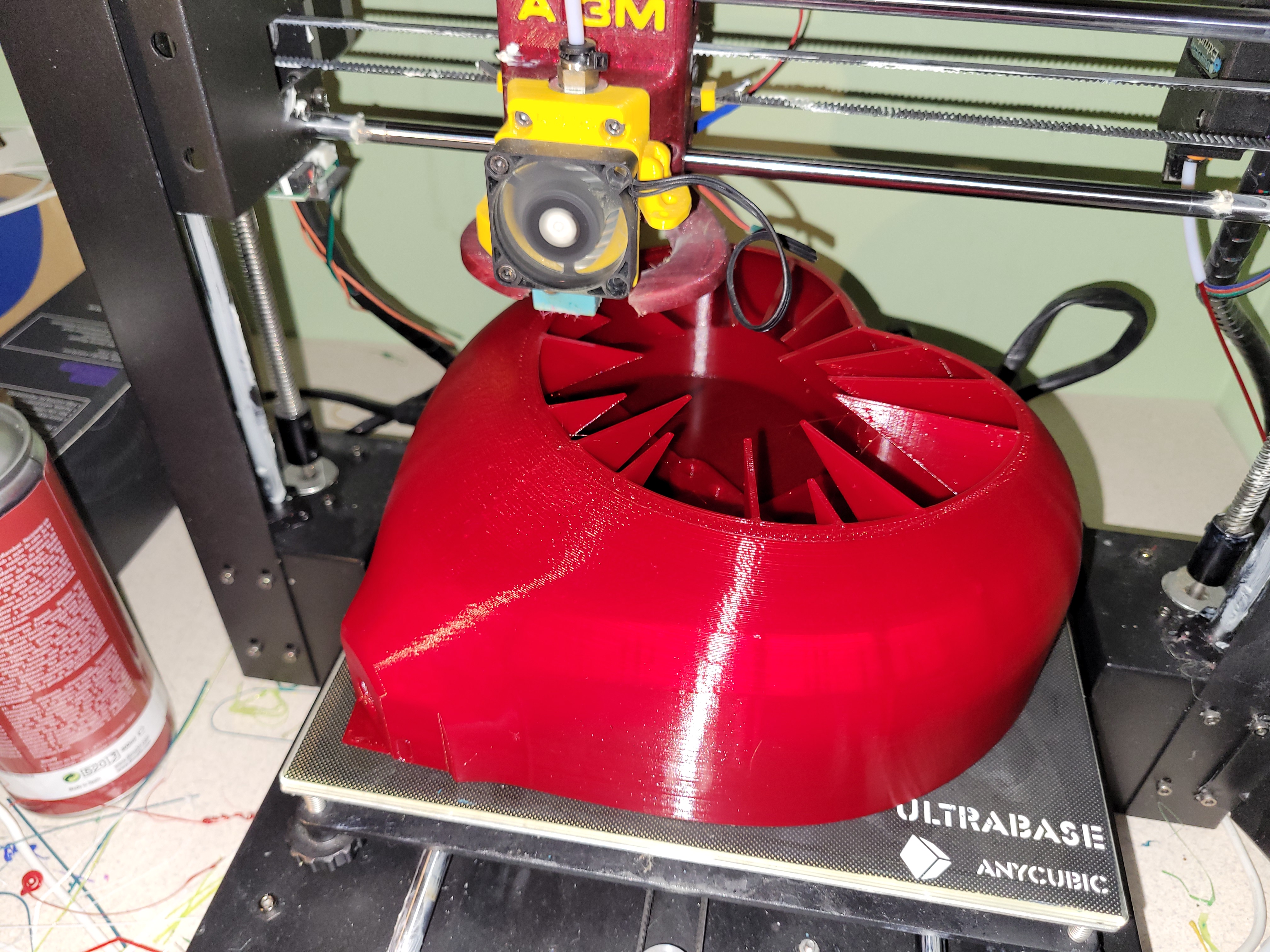

• (Tùy chọn) 2 miếng thanh carbon fiber 2x8mm (mỗi miếng khoảng 35 cm) ##### Tổng quát Tất cả các bộ phận có thể in mà không cần support. Tất cả các bộ phận có thể in bằng đầu phun 0.6. Tất cả các bộ phận có thể in trên máy 210x210. Tôi đã in cây đàn của mình bằng PLA (trừ các con ốc và đai ốc). PETG có thể hơi mềm cho phần cần đàn và thân đàn, nhưng bạn có thể thử. Đối với các chốt và ốc (vít nhỏ) bạn có thể thêm brim để đảm bảo nó dính vào bàn in. ##### Định hướng Định hướng tất cả các bộ phận với mặt phẳng lớn nhất trên bàn in (tất cả các file đã được định hướng sẵn để in). #### Hướng dẫn in: ##### In tất cả các bộ phận: Các con ốc: dot6_x1.stl - 1 cái dot8_x5.stl - 5 cái bridge_nut_x5.stl - 3 hoặc 5 cái (In nhiều con ốc hơn mức cần thiết - chúng dễ bị gãy) Tôi đã in của mình bằng PLA nhưng có lẽ PETG sẽ tốt hơn cho độ bám dính giữa các lớp

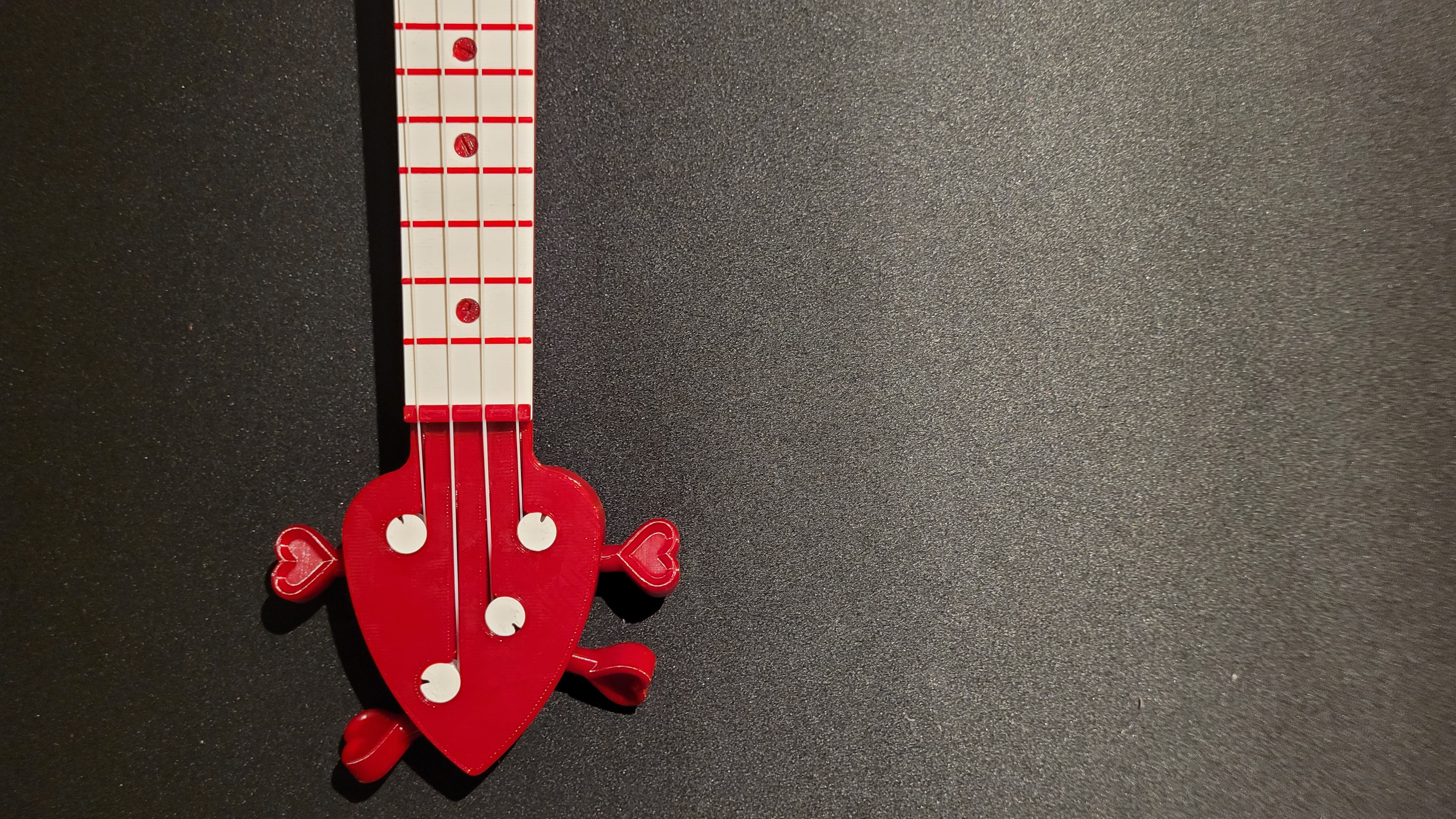

• Chốt và bánh răng: peg5_x1.stl - 1 cái (ngắn nhất cho dây E) peg10_x2.stl - 2 cái (dây G và A) peg15_x1.stl - 1 cái (dài nhất cho dây C) gear_x4.stl - 4 cái (tất cả bánh răng đều giống nhau)

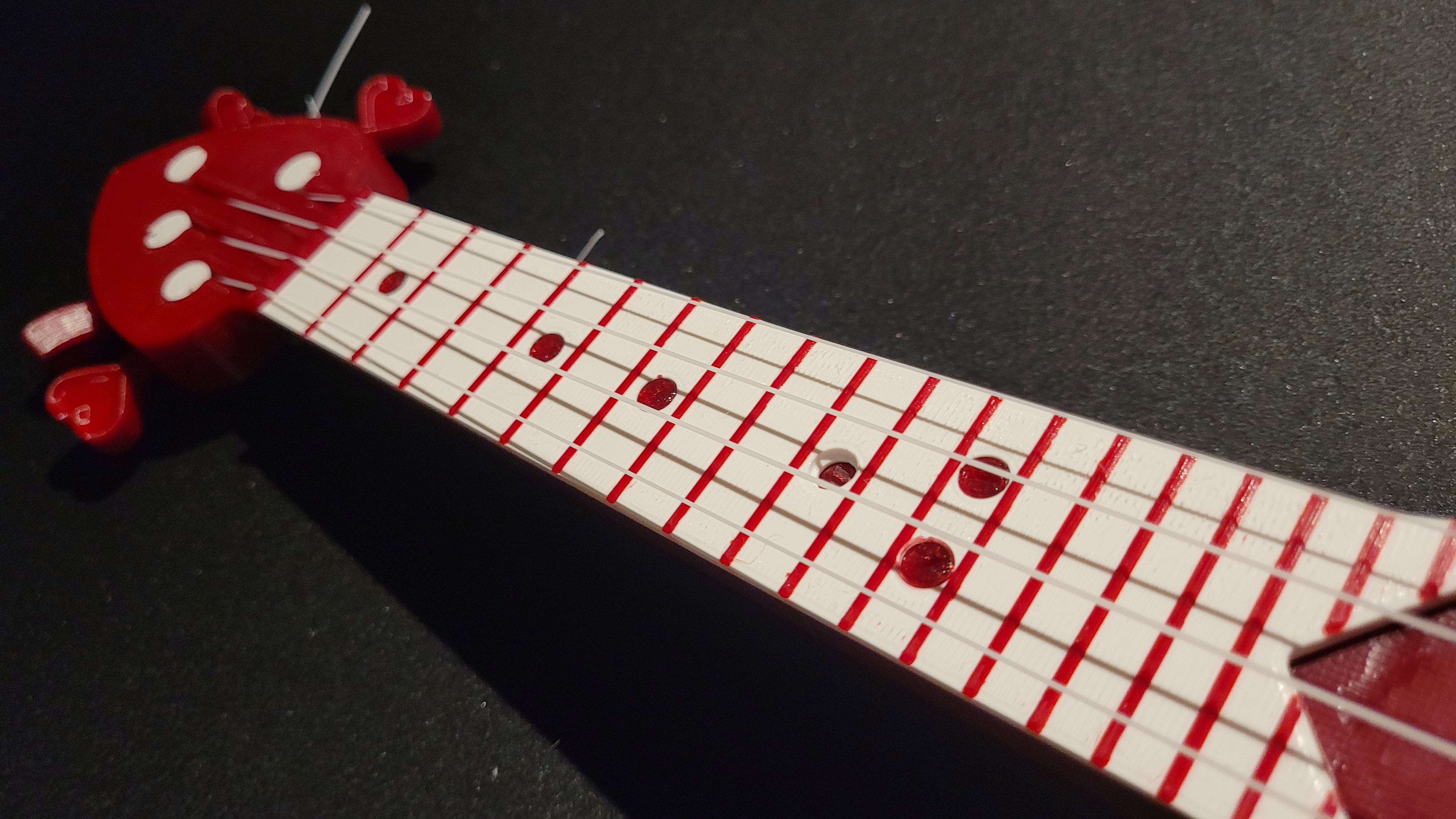

• Bàn phím: * fretboard.stl - 1 cái (thêm thay đổi màu ở 3.5mm cho màu phím khác)
• Cần đàn: neck-head.stl - 1 cái neck.stl - 1 cái * joint.stl - 1 cái
• Thân đàn: body.stl - 1 cái bridge.stl - 1 cái * bridge-inset.stl - 1 cái
• Gia cố: * strips.stl - in cái này nếu bạn không có thanh carbon fiber thật #### Các bước lắp ráp: Đây là video lắp ráp. Mô tả văn bản bên dưới video 1. Lấy neck-head. Lắp hai thanh gia cố (in 3D hoặc carbon fiber)

2. Thêm bộ phận neck và đặt joint vào bên trong (lỗ trên joint nên hướng về phía thân đàn (đừng xoay joint vội)
3. Thêm body ont color="red">- và ghép mọi thứ lại với nhau.
4. Dùng lục giác nhỏ bắt đầu xoay joint qua lỗ trên bộ phận neck
5. Khi kết nối chặt, thêm bàn phím và vặn nó bằng các con ốc (dùng tua vít dẹt nhỏ - đừng vặn quá chặt). Dùng con ốc ngắn hơn (dot6_x1) ở phím thứ mười!!!
6. Dùng bridge-nuts để nối bridge với body.

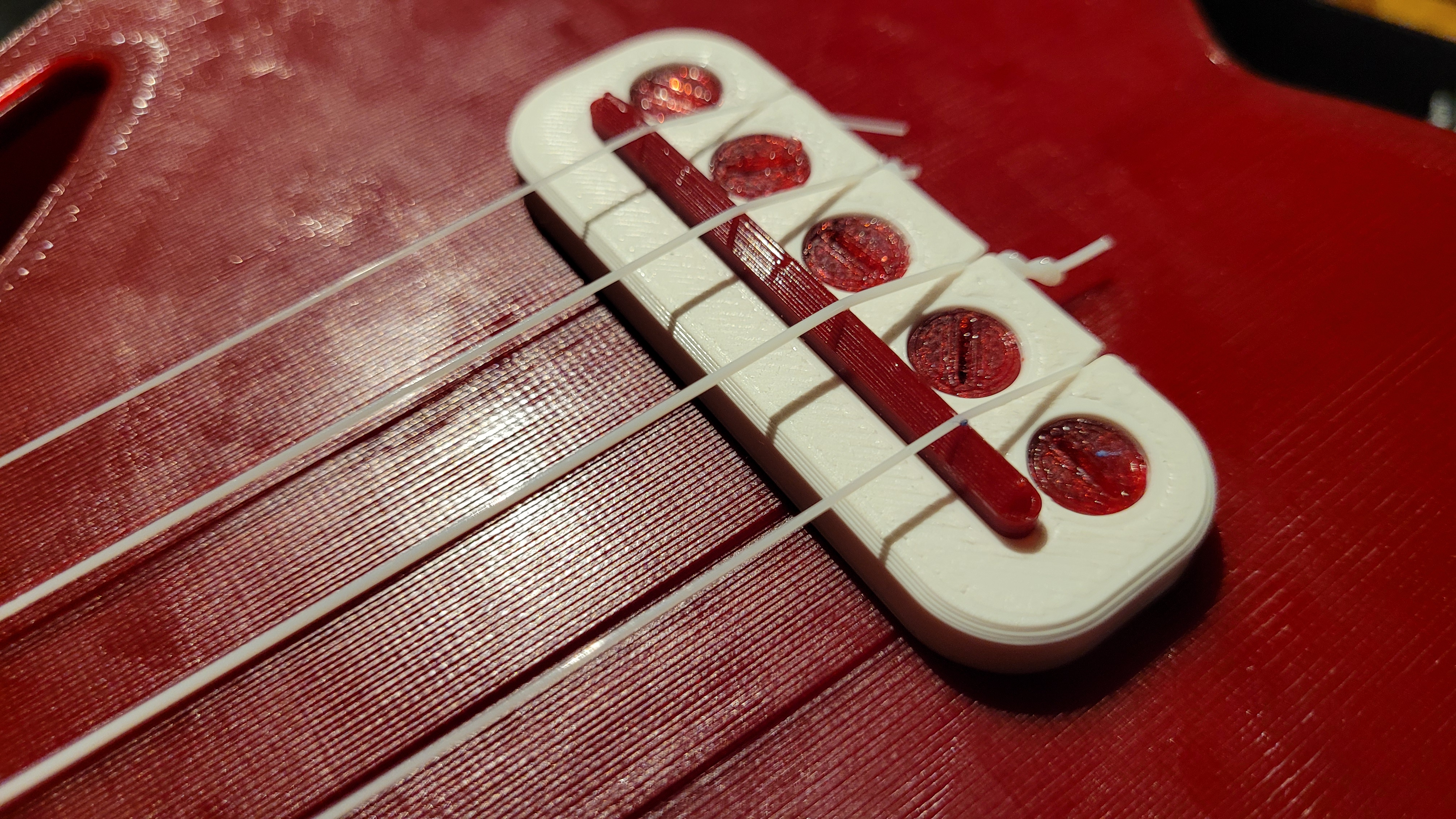

7. Lắp bridge-inset vào bridge (nên vừa khít
8. Đến lúc gắn dây đàn - thắt nút ở một đầu dây (tôi dùng nút Figure 8.)
9. Đặt đầu dây này vào khe phù hợp trên dây đàn
10. Luồn dây qua lỗ trên đầu đàn và sau đó qua gear (đầu nhỏ hơn trước)
11. Đặt gear vào lỗ phù hợp trên đầu đàn
12. Cố định gear bằng chốt và bắt đầu xoay chốt (giữ cho dây căng từ phía sau
13. Sau vài vòng quay bánh răng, dây đàn sẽ căng
14. Lặp lại các bước cho ba dây còn lại
15. Xong rồi - bạn đã có một cây đàn ukulele hình trái tim in 3D Hãy nhớ rằng dây đàn sẽ nhanh chóng bị lệch tông lúc ban đầu. Hãy kiên nhẫn và chỉnh dây đàn của bạn nhiều lần và cuối cùng nó sẽ giữ được tông lâu hơn. #### Suy nghĩ cuối cùng Tôi nghĩ dự án này đã thành công. Bạn có một cây đàn ukulele soprano in 3D hoàn chỉnh. Bạn có thể sửa đổi bất kỳ bộ phận nào, tháo lắp nó. Còn nhiều thứ để cải thiện. Các con ốc “dots” rất mỏng manh và dễ gãy (tôi không thể làm chúng lớn hơn vì chúng phải nằm giữa phím thứ 11 và 12). Cần đàn hơi cong - vì vậy có lẽ nên làm nó hơi cong ra ngoài - để sau khi gắn dây đàn mọi thứ sẽ thẳng (tôi vẫn đang chờ giao các thanh carbon fiber để xem nó giúp ích được bao nhiêu). Một điều khác có thể giúp là hạ thấp bridge. Tôi mời bạn tham gia cuộc phiêu lưu cải tiến thiết kế này - hãy in cây đàn của riêng bạn và có lẽ chúng ta có thể cùng nhau làm cho nó tốt hơn nữa :) ### Nâng cấp #### 08.03.2023 (bánh răng có tên dây, cố định bằng ốc vít côn): Đã có một vấn đề nhỏ - khi đầu dây đàn được đẩy vào bộ phận bánh răng, đôi khi dây đàn bị mất độ căng - Đây là trường hợp hiếm gặp, nhưng tôi đã thiết kế một phiên bản mới, nơi đầu dây đàn được cố định vào bộ phận bánh răng bằng một con vít ren côn nhỏ - và bây giờ vấn đề đã được giải quyết. In với thay đổi filament để có tên dây bằng màu khác. ##### Mẹo lắp ráp: * Đặt dây đàn vào rãnh trên ren của bộ phận bánh răng.

• Căn chỉnh dây sao cho nó được cố định bởi ren chứ không lòi ra khỏi bánh răng
• Dùng tua vít dẹt để cố định dây vào bánh răng và để quấn dây nhanh chóng - sau đó lắp chốt điều chỉnh. #### 14.02.2023 (không còn cần đàn bị cong): Tôi chưa hoàn toàn hài lòng vì cần đàn bị cong và action cao. Vì vậy, trong khi chờ gói hàng với thanh carbon fiber, tôi đã thực hiện ba nâng cấp nhỏ cho cây đàn ukulele của mình. ##### Nâng cấp 1. Tôi đã siết chặt lại thanh nối bên trong - có vẻ như vẫn còn ¼ vòng xoay có thể thực hiện được. Sau đó, tôi uốn cong cần đàn về phía sau và đặt một miếng đệm nhỏ 0.4mm vào giữa các bộ phận cổ đàn và đầu đàn. ##### Nâng cấp 2. Tôi đã thiết kế bridge và bridge-inset ngắn hơn. điều này giúp giữ action thấp. Tất cả các file STL đều nằm trong thư mục Upgrades. Bây giờ cần đàn của tôi đã thẳng và action của tôi hoàn hảo. Và đàn ukulele giữ được tông cho đến tận phím đàn cuối cùng :)
