Blastgate DN50, osVac neo M32, đa dạng phiên bản
Blastgate với khả năng tùy biến, kết hợp linh hoạt các đầu nối và lựa chọn lắp đặt cho hệ thống hút bụi nhà xưởng. Thiết kế nhỏ gọn, dễ lắp ráp với nhiều cấu hình khác nhau.
Mô tả
Chào mọi người, vì mình không tìm được mẫu blast gate nào có kích thước nhỏ gọn phù hợp với nhu cầu, nên mình đã tự thiết kế một mẫu cho riêng mình. Bạn có thể tự do kết hợp các bộ phận sao cho khớp với mục đích sử dụng của bạn.
Bạn sẽ luôn cần các phần sau:
- 2 miếng đệm (spacers)
- 1 thanh trượt (slide)
- 2 tấm đế (baseplates)
Ngoài ra, bạn cần thêm 6 bộ ốc vít M4x20 (đối với phiên bản gắn trên bàn, bạn chỉ cần dùng vít gỗ thông thường là đủ).

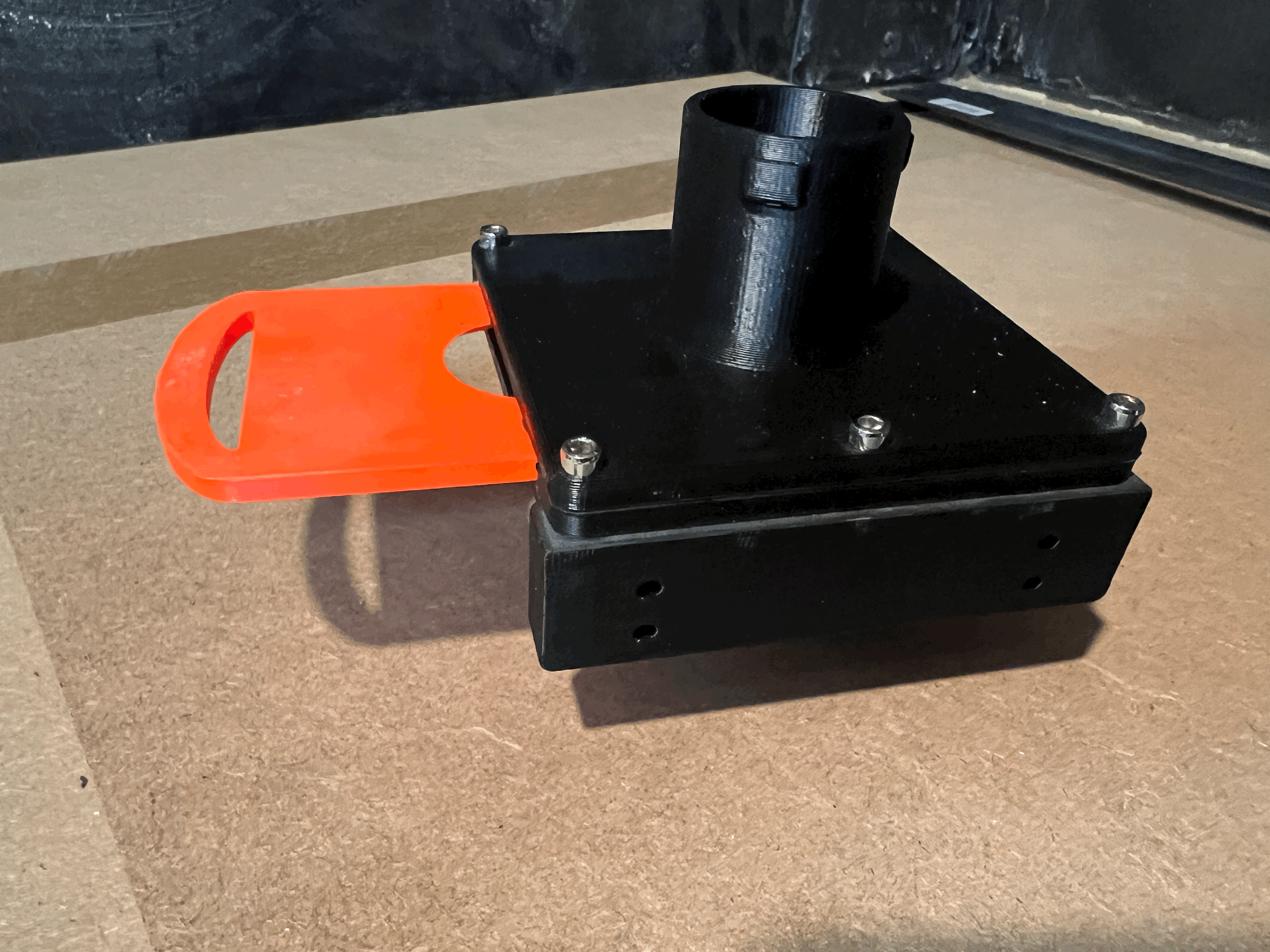

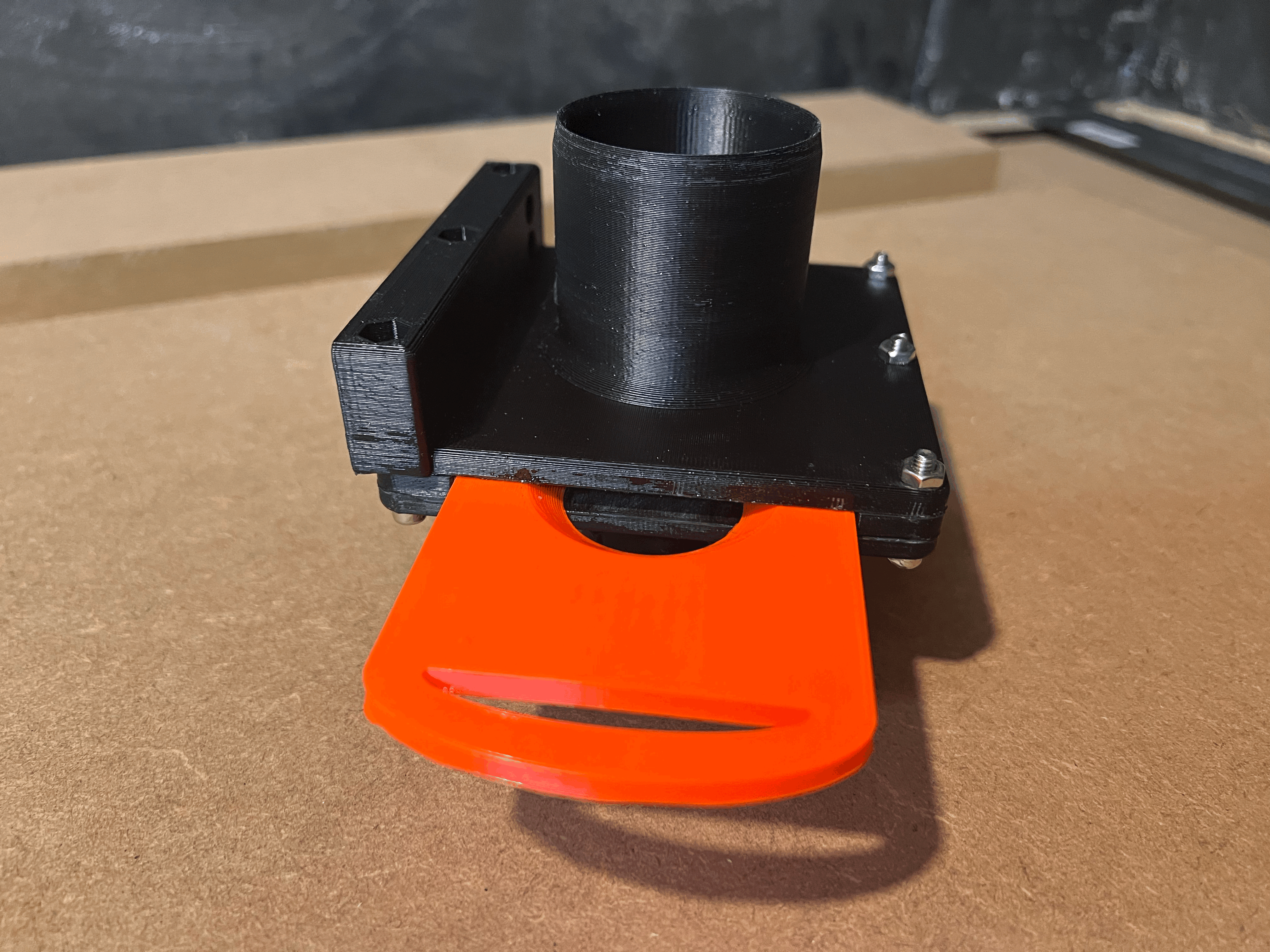

Mình in bằng chất liệu PETG với đầu phun 0,4mm và độ cao lớp in 0,3mm. Mình khuyên các bạn nên dùng tấm nền in (print plate) loại trơn để đạt kết quả tốt nhất.
Hy vọng mẫu này sẽ giúp ích cho công việc của các bạn.
