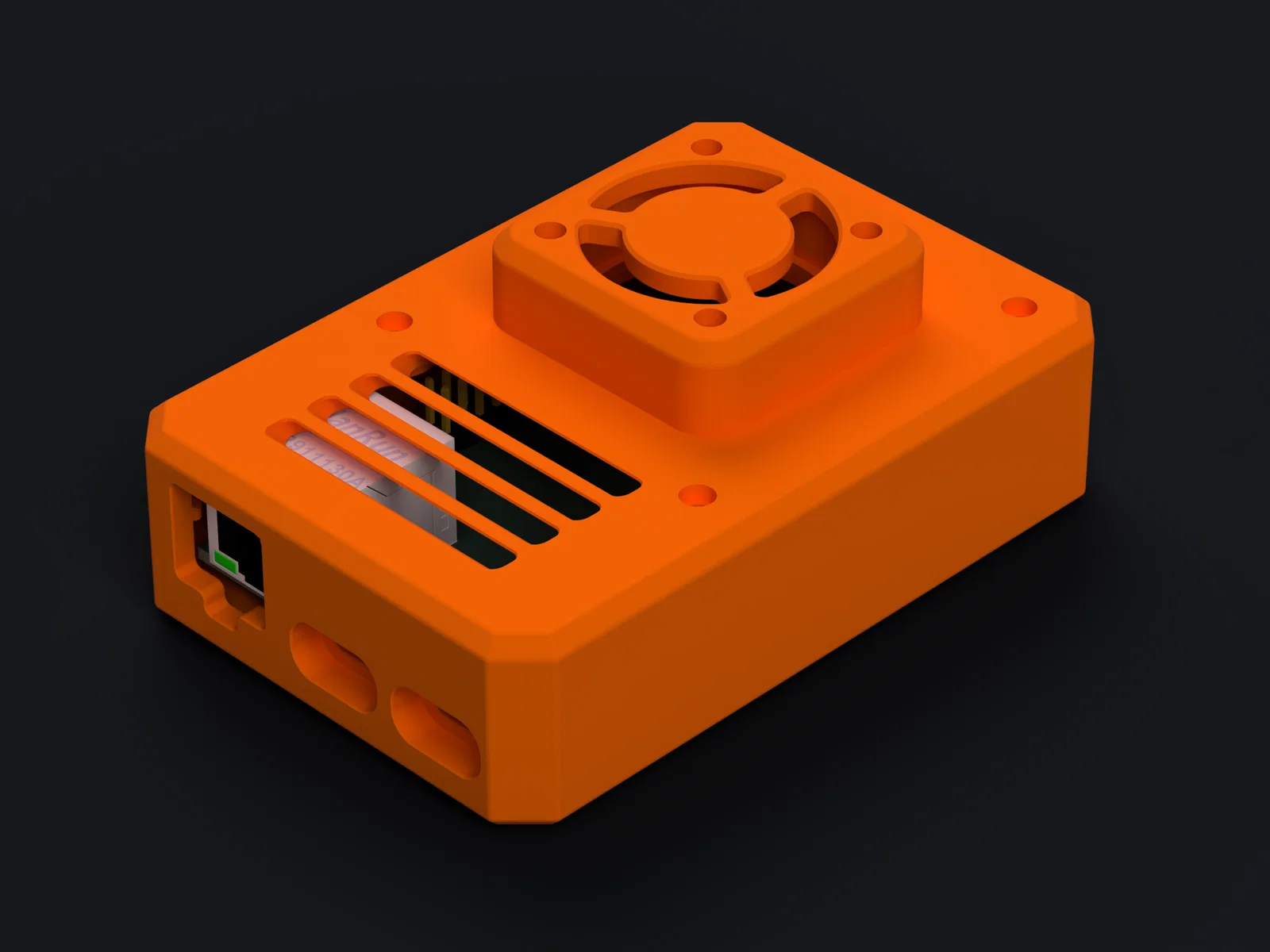

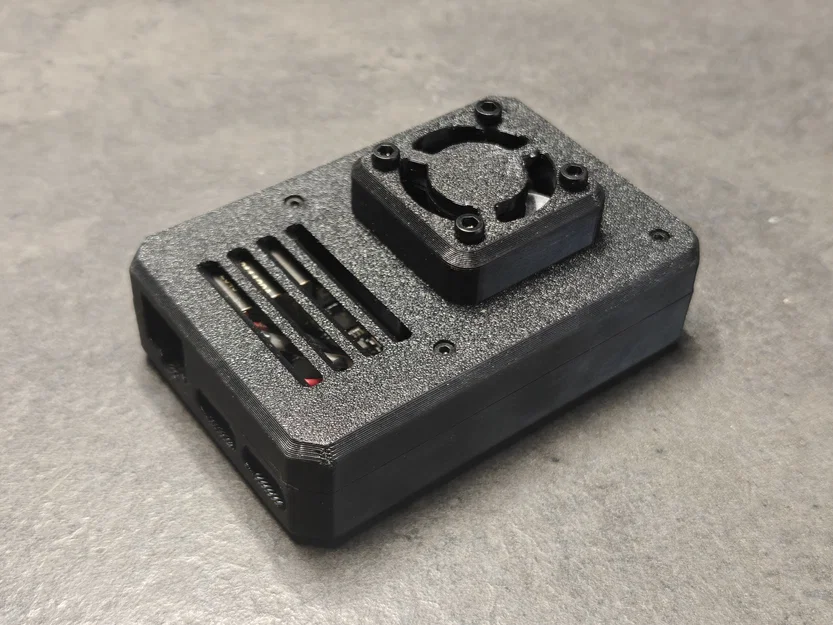

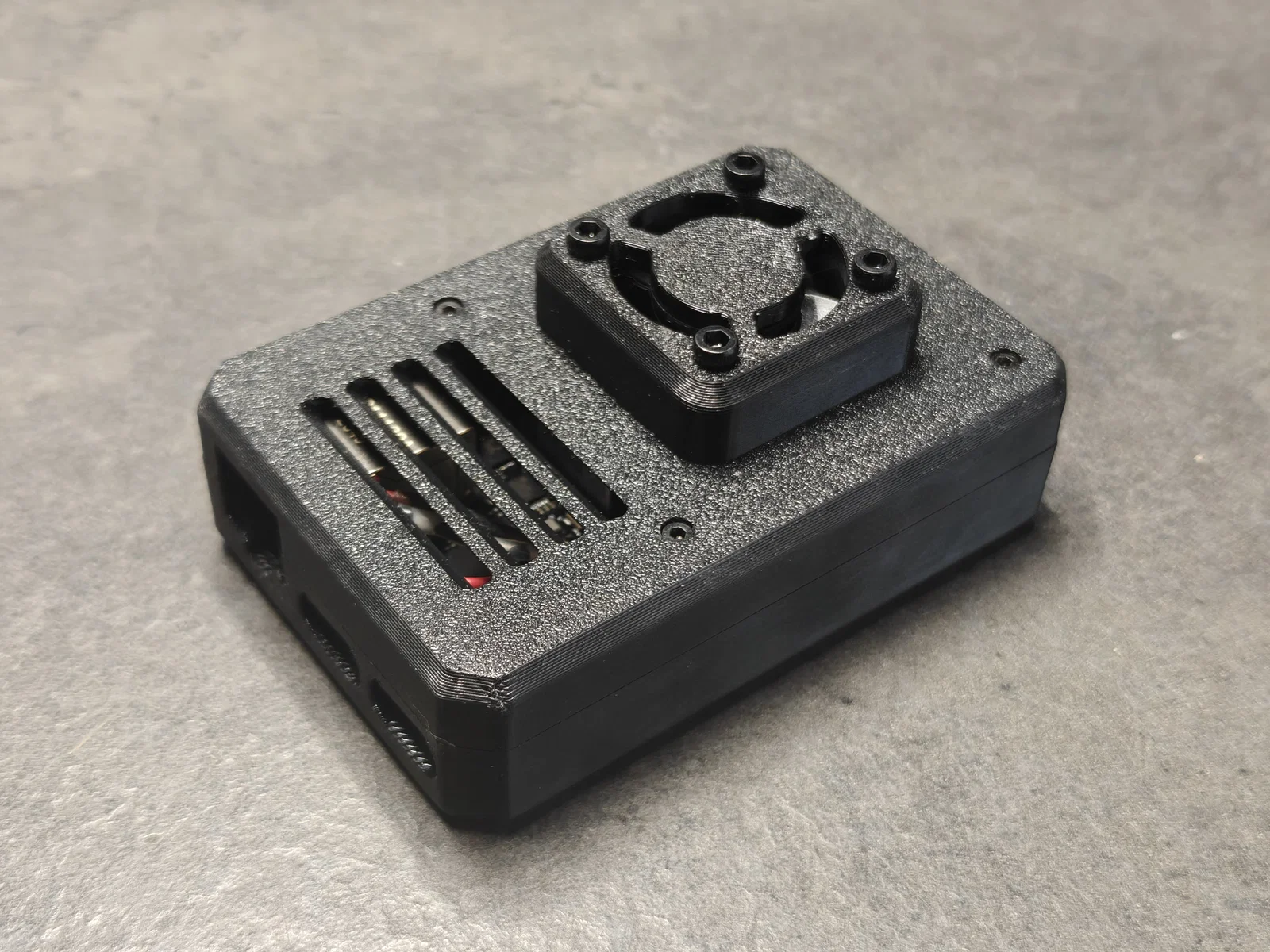

Vỏ bảo vệ Fishball SDR Case

Tất cả các cổng kết nối anten và cổng giao tiếp đều được để hở, chỉ có khe cắm thẻ microSD là không truy cập được nếu không tháo vỏ (điều này thường không cần thiết vì bạn có thể truy cập qua USB).

Phần cứng cần chuẩn bị:

• 4 x ốc M2x6 SHCS (nửa trên)

• 4 x ốc M2x8 SHCS (nửa dưới)

• 4 x trụ đồng M2x12 cái/cái (giữa bo mạch và nửa trên)

  • Lựa chọn thay thế: 4 x trụ đồng M2x6 cái/cái và 4 x trụ đồng M2x6 đực/cái

• 8 x ốc cấy nhiệt (heat-set inserts) M3x5x4 (kiểu Voron)

• 1 x quạt 30x30x7 5V 2-pin ("3007", thường dày khoảng 7.5mm)

• 4 x ốc M3x16 SHCS (để gắn quạt)

Khoảng cách lỗ bắt vít ở mặt sau là 30x30mm.

Khi thiết kế giá treo, hãy đảm bảo chọn chiều dài ốc vít không đâm quá sâu vào bên trong vỏ (<= 5mm tính từ bề mặt ngoài của mặt sau) để tránh làm hỏng bo mạch.

Tôi đã đính kèm một vài biến thể cho phần Nắp trên (Không quạt, có lỗ GPIO, dạng khung xương) và Đáy (Không lỗ gắn, dạng khung xương), nhưng tôi nghĩ bản mặc định (Có quạt, có lỗ gắn, không có lỗ GPIO) vẫn là lựa chọn tốt nhất.
