Dây chuyền cáp (SPINE) cho máy in 3D Sovol SV06

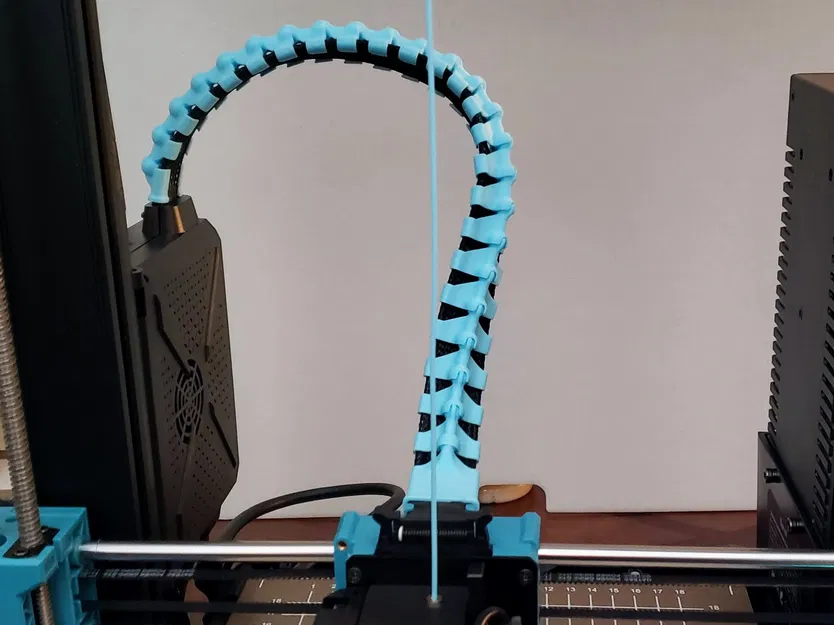

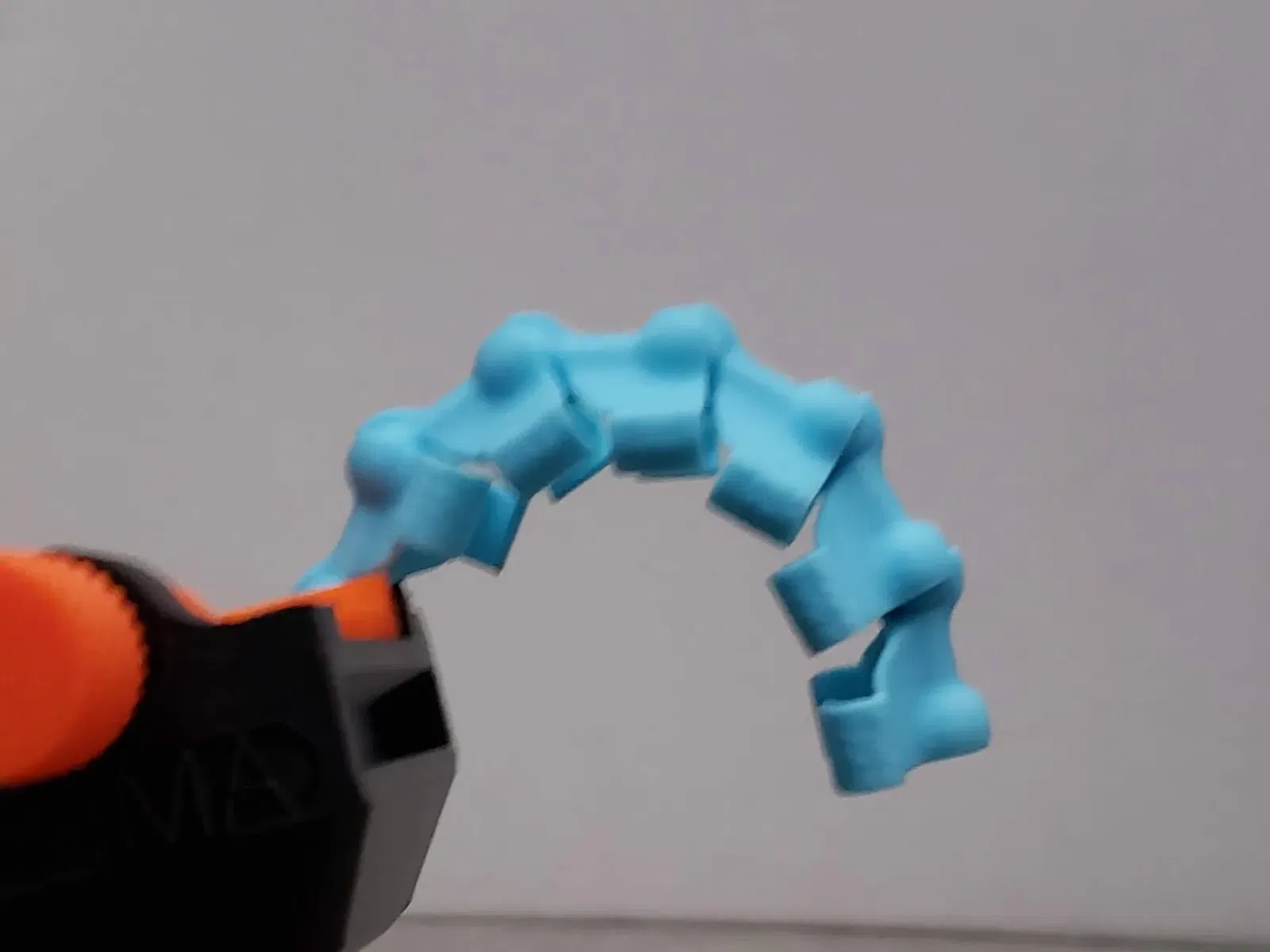

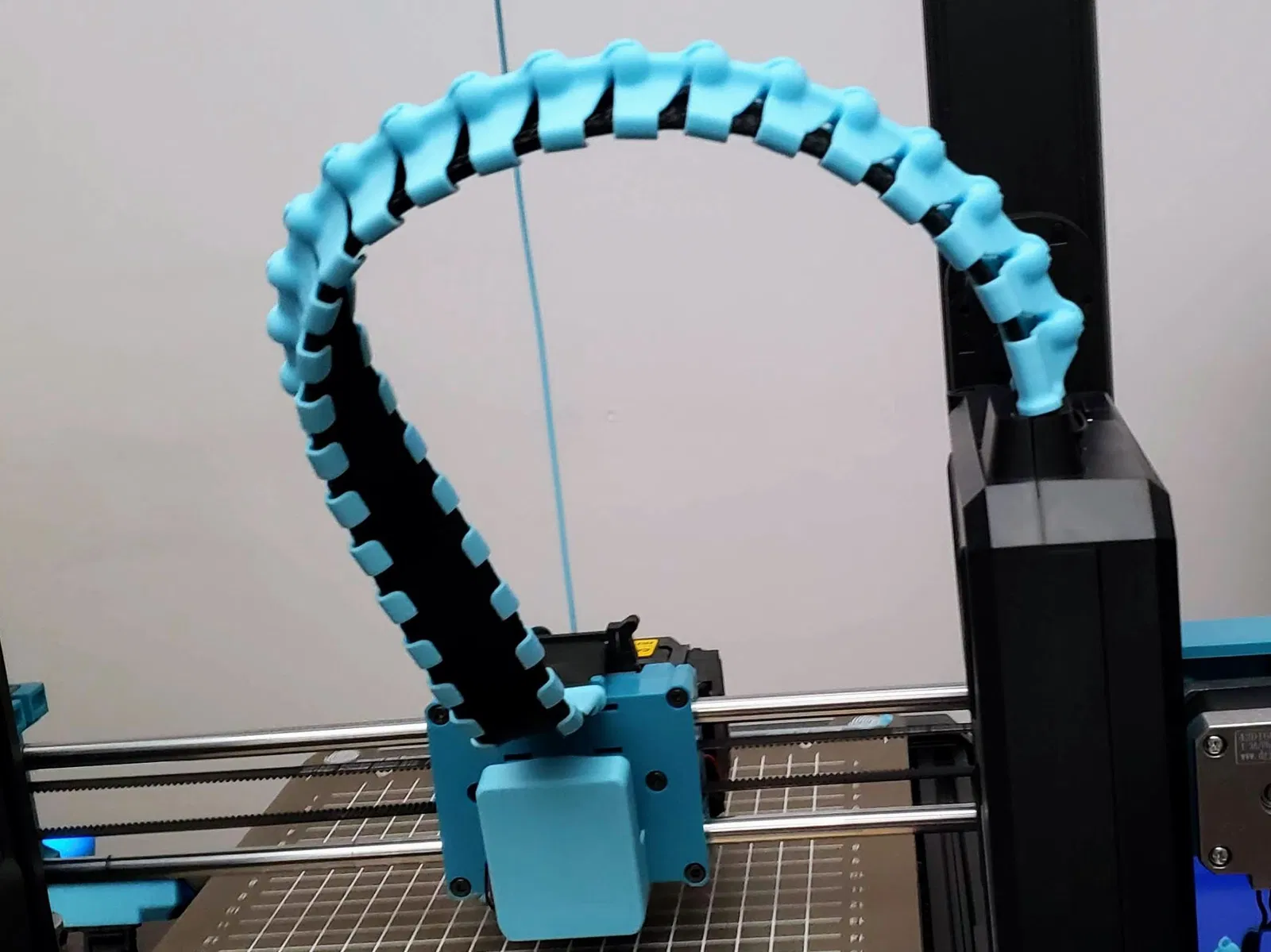

Dây xích này ( SPINE ) hỗ trợ cáp ribbon của máy in 3D Sovol SV06 và ngăn nó bị chùng xuống trong các bản in cao hơn. Có ba mảnh đặc biệt cho các đầu của xương sống. Tham khảo các bức ảnh để biết vị trí, hướng và tổng số mảnh đúng. Để dễ dàng lắp đặt, hãy bắt đầu xây dựng mảnh xương sống từng phần từ cả hai đầu và hoàn thành ở giữa. Xương sống được thiết kế để uốn cong theo một hướng duy nhất và có thể xoay 180° trong một đoạn lắp ráp dài 200mm. Phạm vi chuyển động này cho phép cáp ribbon di chuyển tự do ở các độ cao khác nhau dọc theo trục X. Vui lòng đăng tải các sản phẩm của bạn

Xin lưu ý: Thiết kế này in mà không cần hỗ trợ, và được hưởng lợi từ một máy in được hiệu chỉnh tốt sử dụng vỏ ngoài từ 0. 4 đến 0. 42mm. Độ phân giải 0. 2mm chiều cao lớp hoặc tốt hơn là tốt nhất. Cập nhật: 06/22/23

Đã thêm tệp “Wall_Calibration. stl”. Một số người dùng đã báo cáo rằng các bản in của họ cứng và không có độ linh hoạt giống như trong video. Trước khi bạn quyết định in xương sống, tôi khuyên bạn nên in trước tệp hiệu chỉnh tường với các cài đặt được đề xuất bên dưới. Kích thước cho tệp hiệu chuẩn tường là 20mm OD trên XYZ, và độ dày tường là 1. 2mm trên tất cả các bức tường bao gồm cả các đường cong. Nếu các phép đo của bạn không nằm trong khoảng 0. 02mm so với kích thước đã cho, tôi khuyên bạn nên thực hiện hiệu chuẩn máy in. Giả sử bạn đang sử dụng vòi phun. 4. Đặt cài đặt in của bạn ở độ cao lớp 0. 2mm cho tất cả các lớp, bao gồm cả lớp đầu tiên (nếu bạn đang sử dụng phần trăm, hãy chắc chắn rằng nó khớp với các lớp còn lại). Đặt tỷ lệ dòng chảy ở cùng giá trị cho tất cả các lớp bao gồm cả lớp đầu tiên. Bây giờ, hãy in tệp STL hiệu chuẩn tường, và kiểm tra kích thước. Một lần nữa, nó nên đo 20mm OD trên XYZ. Kích thước quan trọng nhất là độ dày tường. Độ dày tường là 1. 2mm trên tất cả các bức tường bao gồm cả tường cong. Rõ ràng, bạn muốn có độ nén lớp đầu tiên tối thiểu hoặc bằng không. Nếu bạn nằm trong khoảng 0. 02mm so với kích thước khối lập phương, bạn nên ổn, nếu không, việc hiệu chuẩn là cần thiết. Hy vọng điều này hữu ích. Xin vui lòng xem video và so sánh hành vi của cột sống trước khi lắp đặt. Nếu chuỗi cáp SV06 của bạn cứng và bị hạn chế chuyển động, thì việc hiệu chuẩn máy in là được khuyến nghị. Cột sống nên rất linh hoạt và nên hành xử như một sợi dây rất lỏng như được thể hiện trong video. Kích thước cho các kẹp cáp là 1. 2mm chính xác.
