Đầu nối xích cáp (Cable Chain End Links) cho Sovol SV06/SV06 Plus

Đây là bản cải tiến của rogerquin cable chain với các đầu nối được thiết kế để khóa cố định tại chỗ. Bản này giúp hỗ trợ dây cáp đầu đùn tốt hơn và giữ cho toàn bộ xích không bị xê dịch.

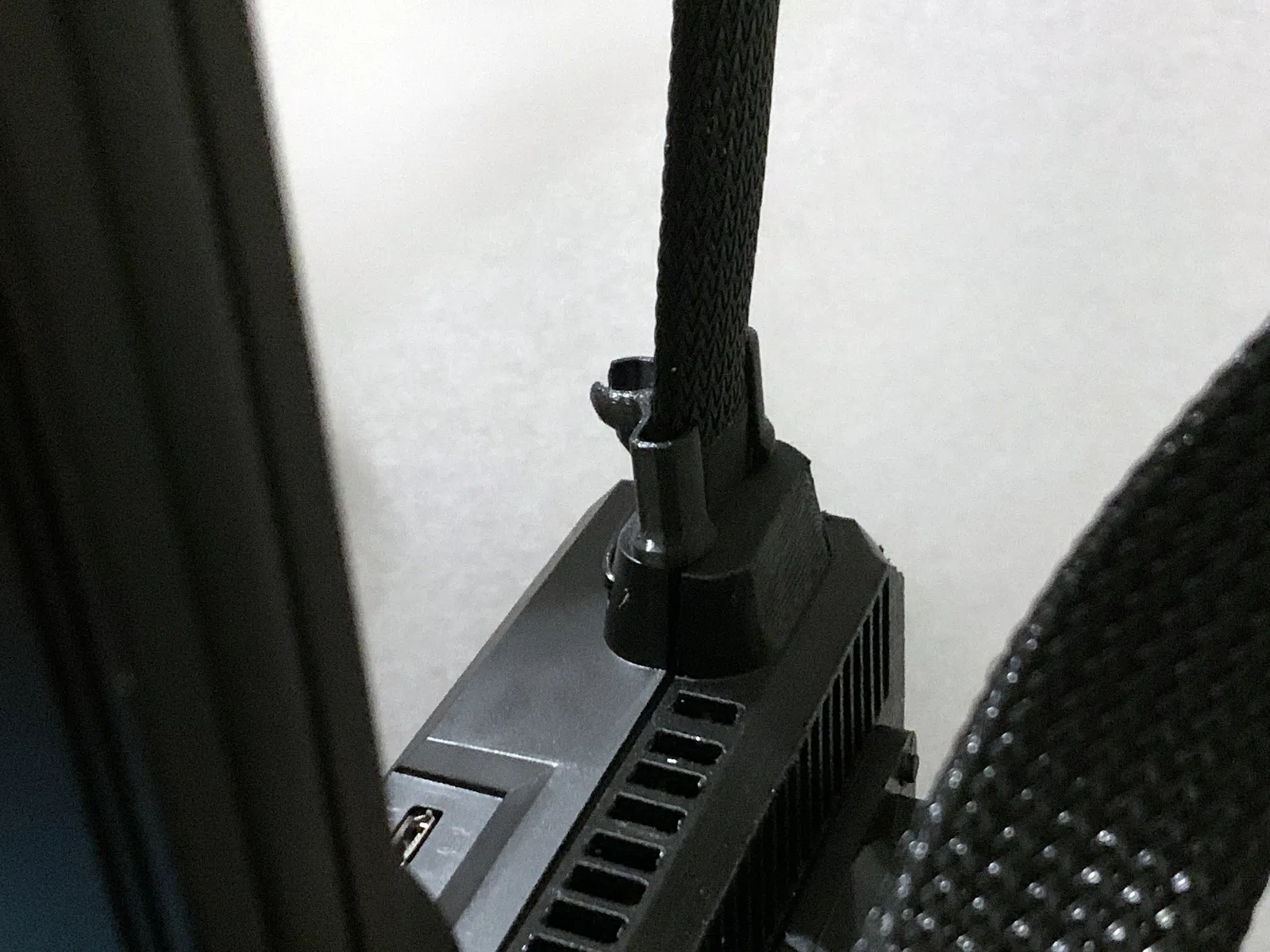

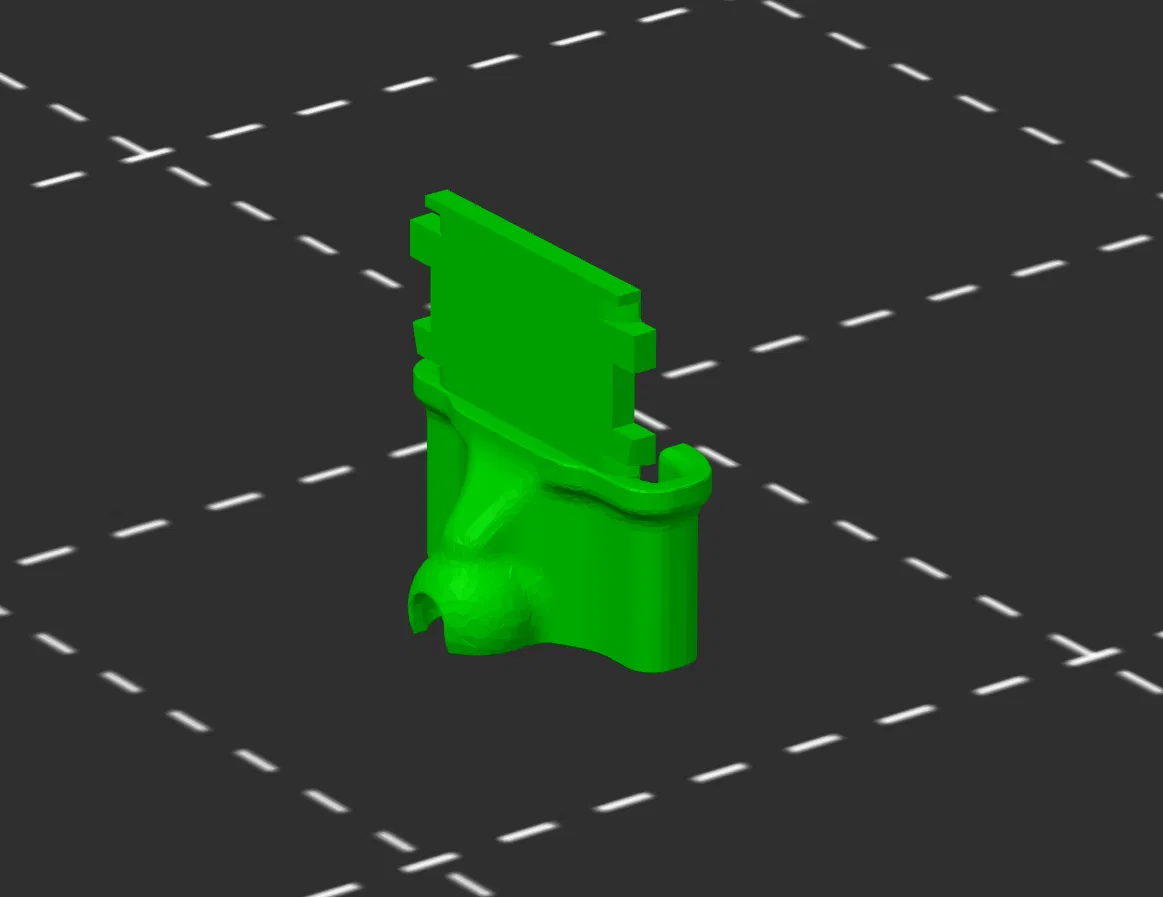

Link gắn vào Mainboard: Link này được kết hợp với AllanAus cable support. Nó cho phép đầu xích phía bo mạch chủ khóa chặt vào hộp mainboard để tăng độ chắc chắn. Cần có support (khuyên dùng kiểu organic). Để lắp đặt, bạn mở hộp mainboard bằng cách tháo ốc M4. Cắt dây rút đang giữ cáp đầu đùn vào hộp và gắn link đầu này vào. Nó được đúc vừa khít với khe hộp mainboard và chỉ lắp được theo một chiều duy nhất. Luồn cáp đầu đùn vào các tay của link và dùng dây rút mới buộc lại ở vị trí cũ (loại dây rút nhỏ đi kèm máy in là vừa khít). Đóng hộp mainboard lại và lắp các mắt xích còn lại như bình thường.

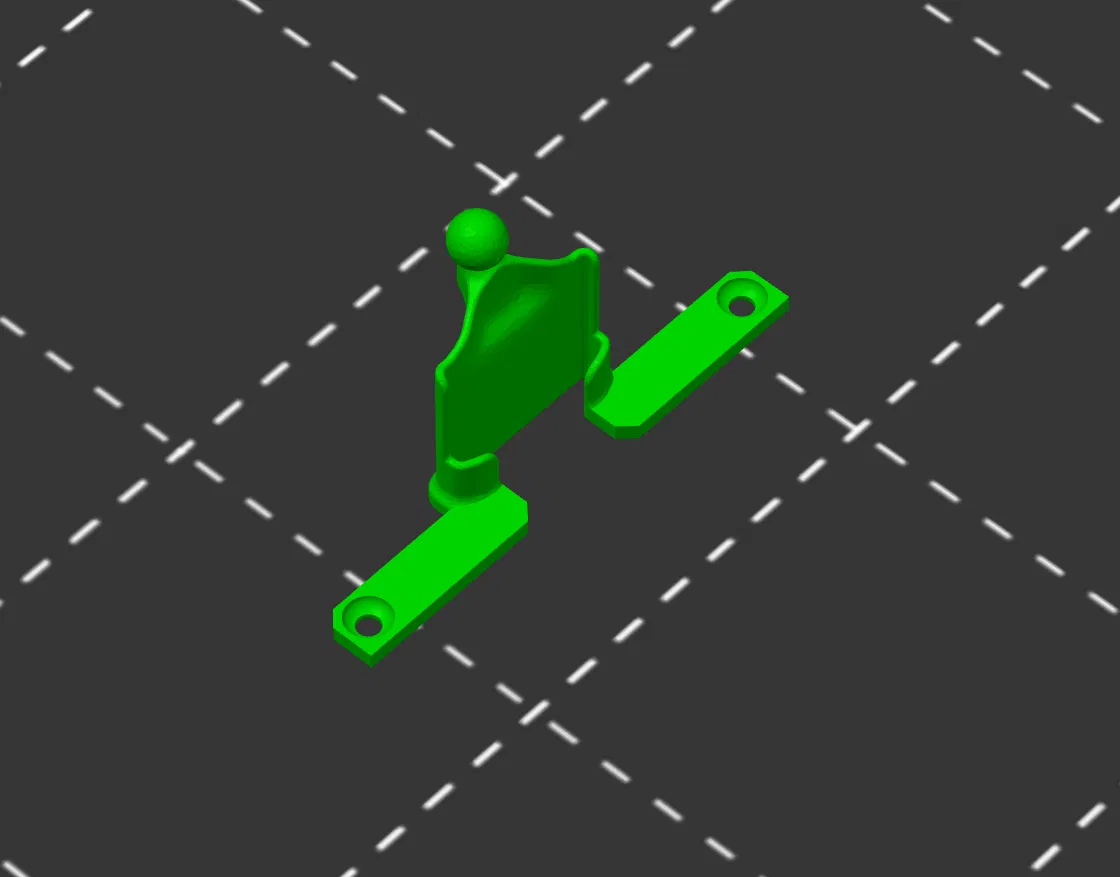

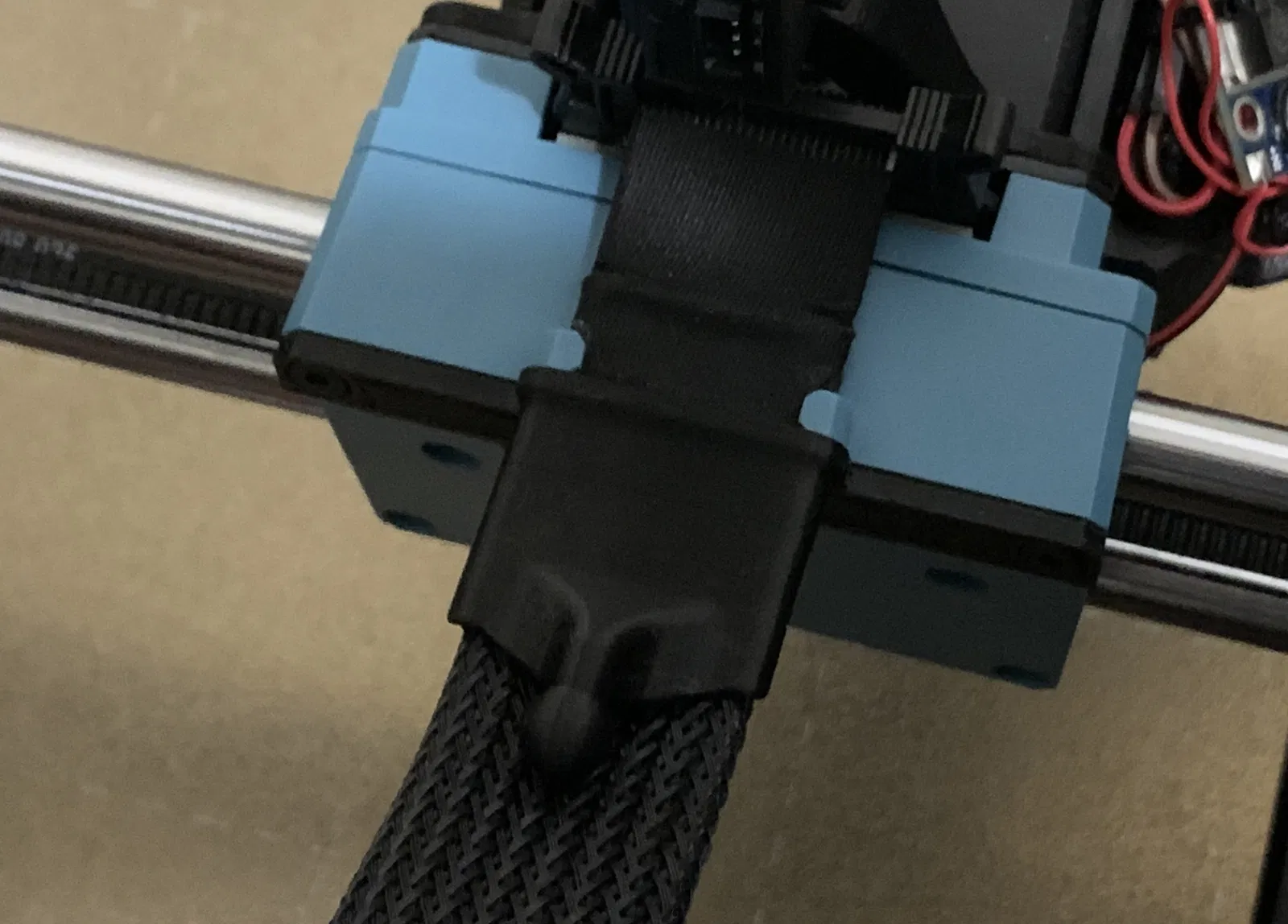

Link gắn vào Extruder: Link này được bổ sung thêm hai giá đỡ để bắt vít vào cụm đầu đùn (extruder carriage). Đối với SV06 Plus, bạn cần hai bu-lông chìm M3x25mm. Đối với SV06, bạn cần hai bu-lông chìm M3x20mm. In không cần support. Có ba kích thước khớp cầu để lựa chọn (cảm ơn void_foo về phần chia tỷ lệ). Hãy chọn kích thước vừa vặn nhất với xích của bạn. Cách lắp: tháo hai bu-lông phía trên của cụm đầu đùn, luồn cáp đầu đùn vào các tay của link, rồi cố định bằng hai bu-lông M3 có độ dài phù hợp vào cụm đầu đùn. Lắp phần xích còn lại như bình thường.

Đối với các mắt xích còn lại, mình khuyên dùng bản remix đã tinh chỉnh của void_foo. Hãy chọn tỷ lệ (100, 99, hoặc 98%) giúp xích hoạt động mượt mà nhất.
