Thước đo góc máy chà nhám băng (cấu hình được trong OpenSCAD)

Tôi dùng máy chà nhám băng 1" x 30" để mài các dụng cụ tiện thép gió. Các dụng cụ này cần được mài với nhiều góc độ khác nhau để hoạt động tốt, mặc dù các góc không cần quá chính xác - "gần đúng" là đủ.

Tôi không muốn đặt các dụng cụ đo chính xác của mình gần các dụng cụ mài, vì vậy tôi đã thiết kế các thước đo này để cho phép tôi đặt góc của bàn máy một cách nhanh chóng và dễ dàng. Chúng đủ chính xác cho nhu cầu của tôi (thực ra chúng khá chính xác).

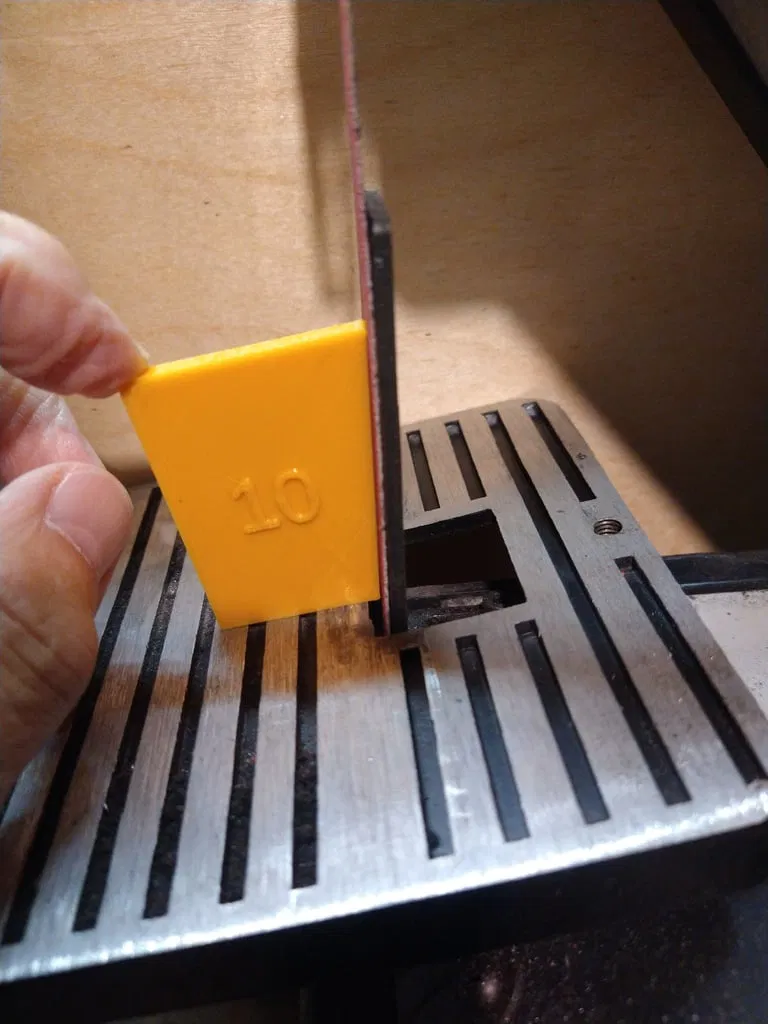

Lưu ý rằng góc mặc định giữa băng chà nhám và bàn là 90 độ - các góc hiển thị trên các thước đo này là tương đối so với góc đó. Ví dụ, nếu tôi muốn mài một góc 3 độ trên một miếng thép dụng cụ, tôi sử dụng thước đo "3" để đặt góc giữa băng chà nhám và bàn là 93 độ. Điều này tạo ra một độ dốc 3 độ trên thép dụng cụ có tiết diện vuông - hy vọng hình ảnh sẽ giải thích rõ hơn!

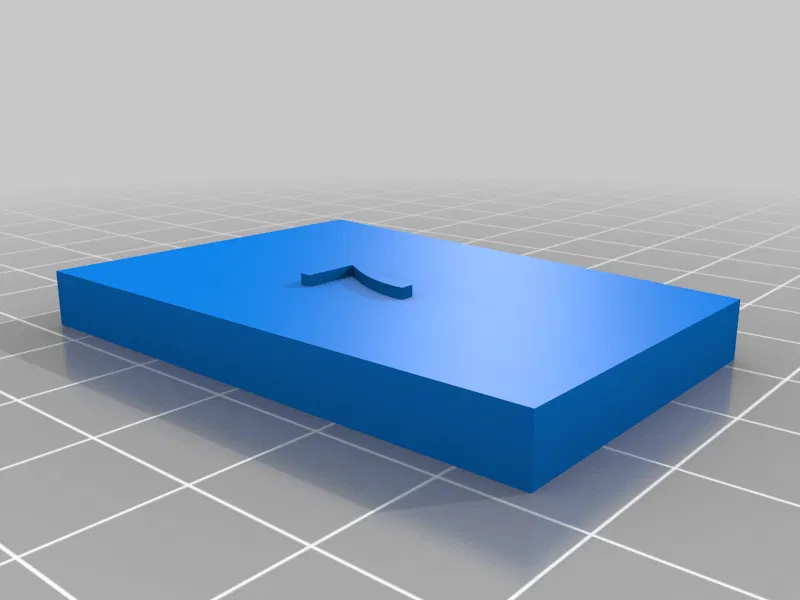

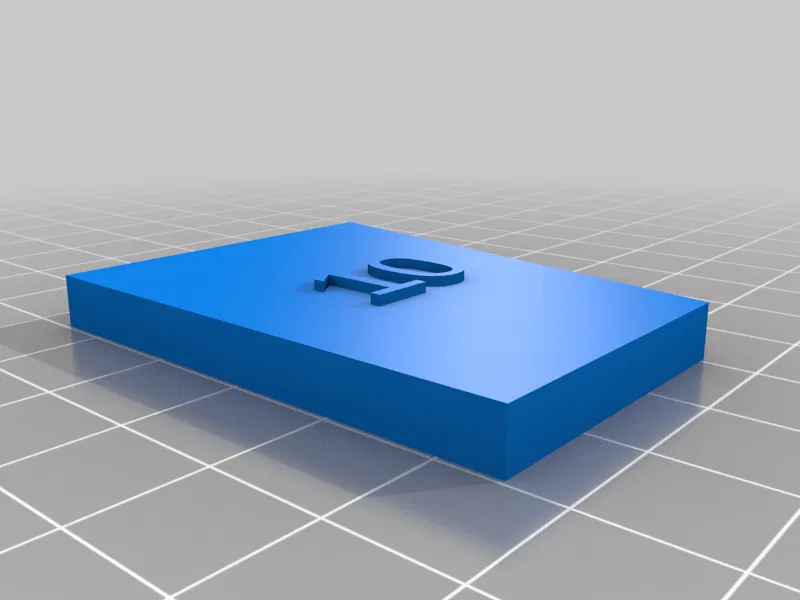

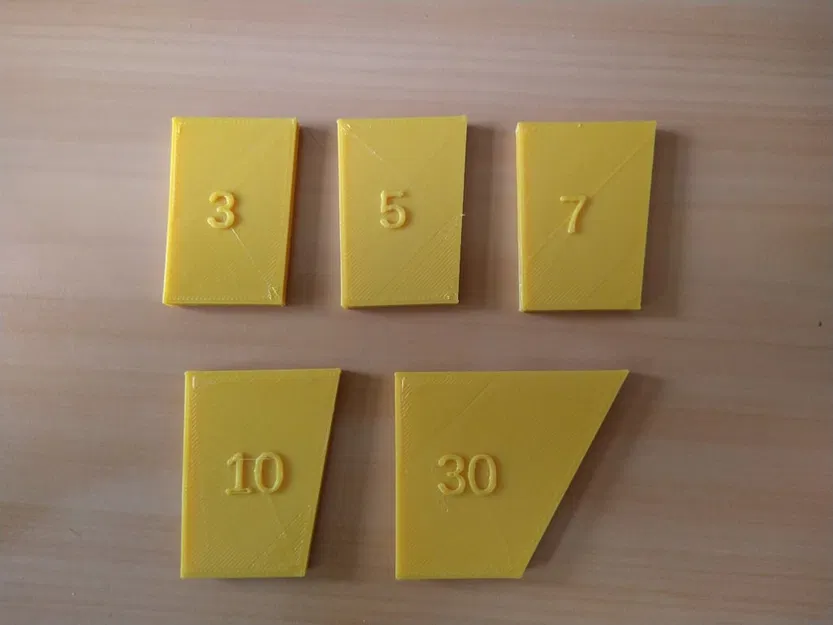

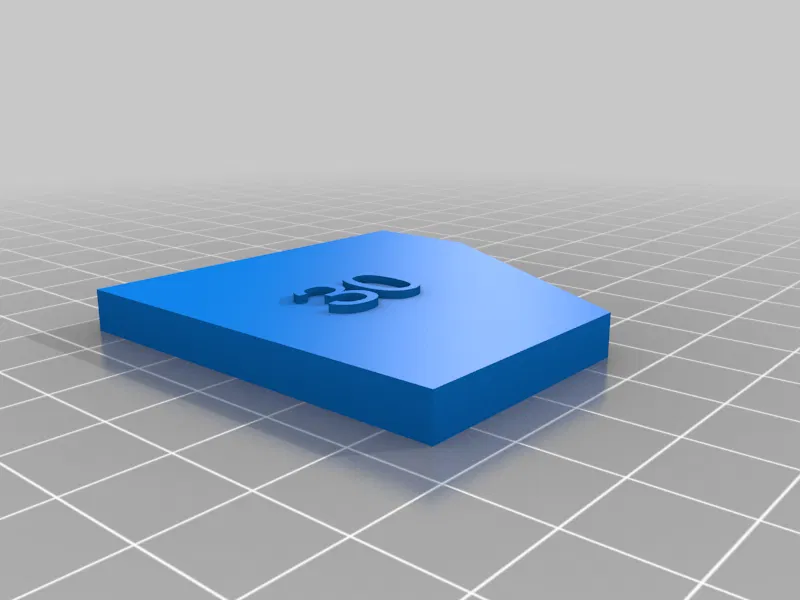

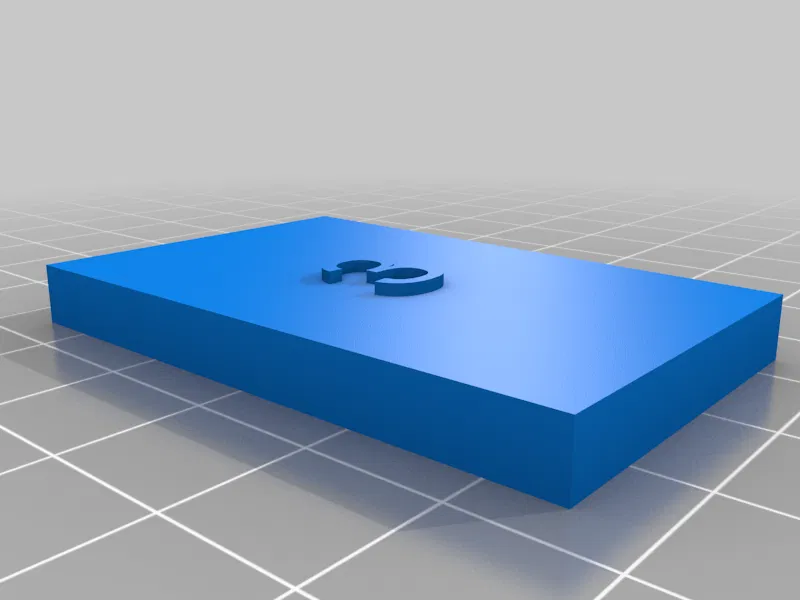

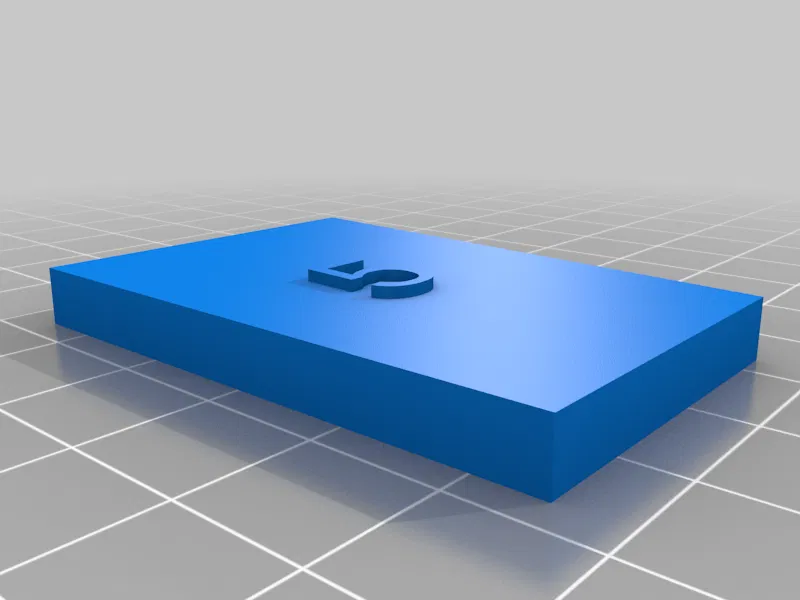

Tôi đã bao gồm các tệp STL cho 5 góc khác nhau, nhưng bất kỳ góc nào cũng có thể được chọn bằng cách thực hiện một thay đổi đơn giản trong mã OpenSCAD và biên dịch lại nó. Tuy nhiên, các góc lớn hơn sẽ khiến phía bên phải bị cắt bớt để tránh bị quá dài (thước đo 30 độ được chụp ảnh trước khi việc cắt bớt được đưa vào mã OpenSCAD).

Lưu ý: Mô hình này hiện đã được sửa đổi - xem /3d-model/29221-thuoc-do-goc-cho-may-mai-bang-dieu-chinh-duoc-trong-openscad

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:

Kossel Linear Plus

Rafts:

Không

Supports:

Không

Độ phân giải:

Bất kỳ cái nào bạn thích - Tôi đã dùng 0.3

Infill:

Bất kỳ cái nào bạn thích - Tôi đã dùng 30%

Filament: eSun PLA+ Vàng

Ghi chú:

Các bộ phận này có thể được in theo bất kỳ cách nào bạn thích, sử dụng bất kỳ cài đặt nào bạn cho là phù hợp, bằng bất kỳ vật liệu cứng nào.
