Thước đo góc cho máy mài băng - điều chỉnh được trong OpenSCAD

Tôi sử dụng máy mài băng 1" x 30" để mài các dụng cụ tiện bằng thép tốc độ cao. Những dụng cụ này cần được mài với các góc khác nhau để hoạt động đúng cách, mặc dù các góc không cần phải chính xác quá - "đủ gần" là tốt đủ.

Tôi không muốn đặt các dụng cụ đo chính xác của mình gần các băng mài, vì vậy tôi đã thiết kế những thước đo này để cho phép tôi thiết lập góc của bàn dụng cụ một cách nhanh chóng và dễ dàng. Chúng đủ chính xác cho nhu cầu của tôi (chúng thực sự khá chính xác).

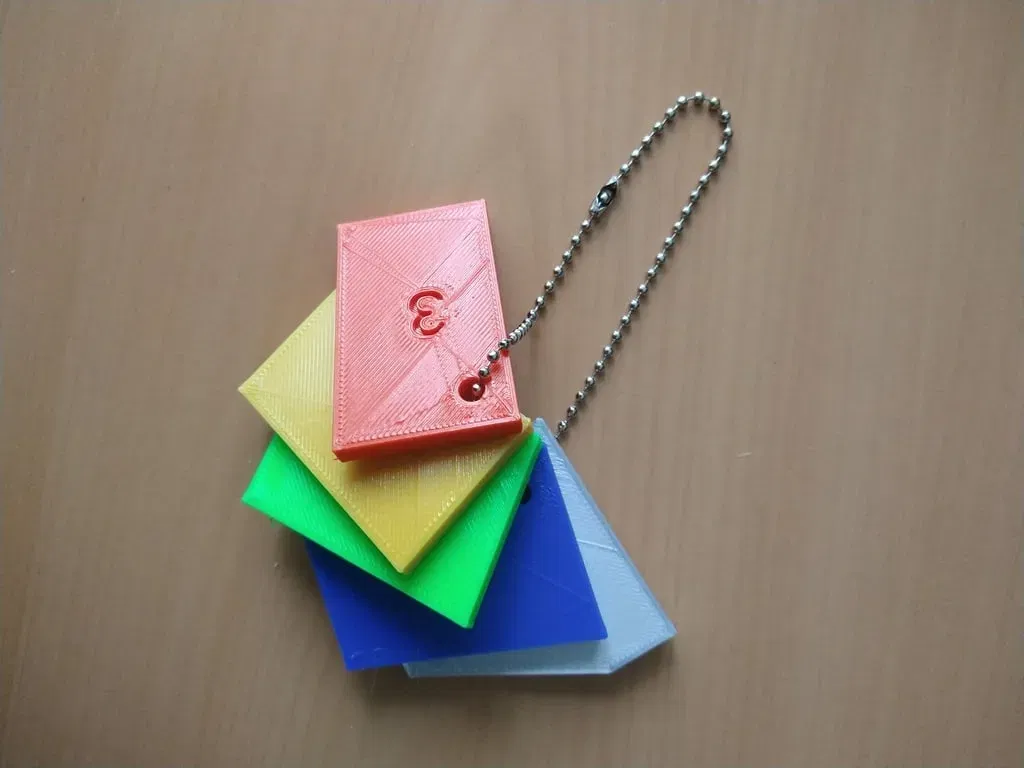

Thiết kế ban đầu hoạt động rất tốt, đặc biệt nếu bạn muốn văn bản nổi có màu sắc khác nhau, nhưng tìm cách lưu trữ chúng một cách thuận tiện không dễ dàng. Phiên bản này có một lỗ ở một góc để các thước đo có thể được xâu lại với nhau, và văn bản được lùi vào để cho phép chúng nằm sát nhau. Bộ sưu tập của tôi giờ treo trên một móc trên bảng dụng cụ của tôi. Chúng cũng có thể được giữ lại với nhau một cách lỏng lẻo bằng một con ốc, vòng đệm và một đai ốc khóa - văn bản lùi vào cũng giúp ở đây.

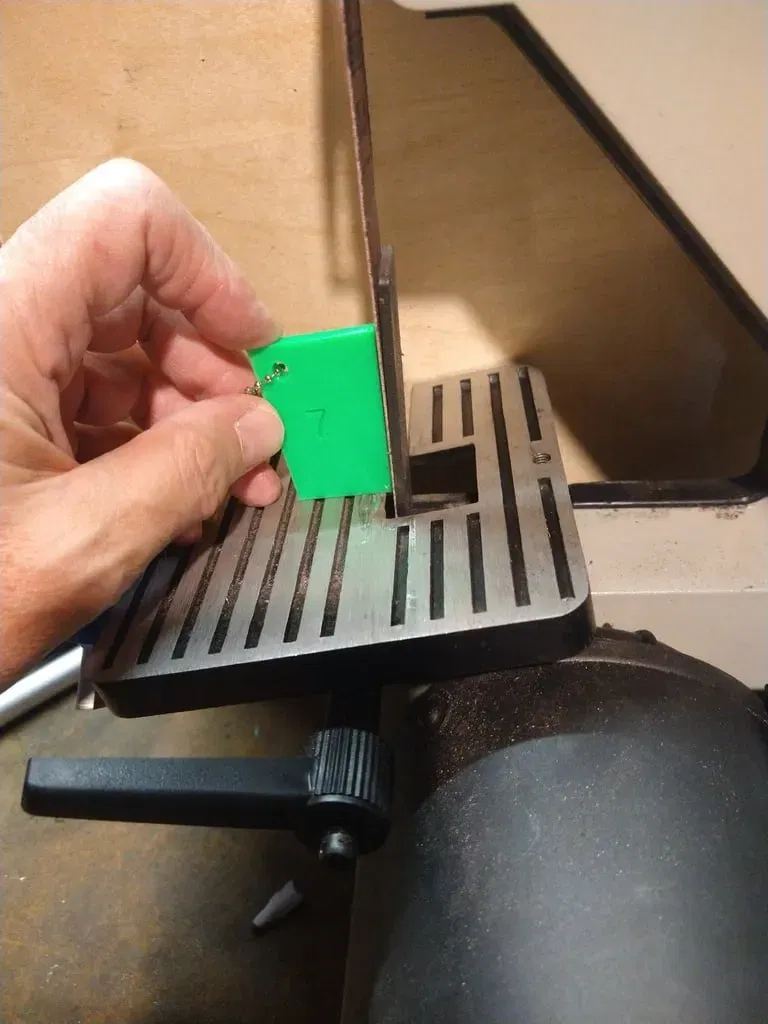

Lưu ý rằng góc mặc định giữa băng và bàn là 90 độ - các góc được hiển thị trên các thước đo này là tương đối so với điều đó. Ví dụ, nếu tôi muốn mài một góc 3 độ trên một miếng thép dụng cụ, tôi sử dụng thước đo "3" để thiết lập góc giữa băng và bàn ở 93 độ. Điều này dẫn đến một độ dốc 3 độ trên thép dụng cụ có mặt cắt vuông - hy vọng bức tranh giải thích điều đó!

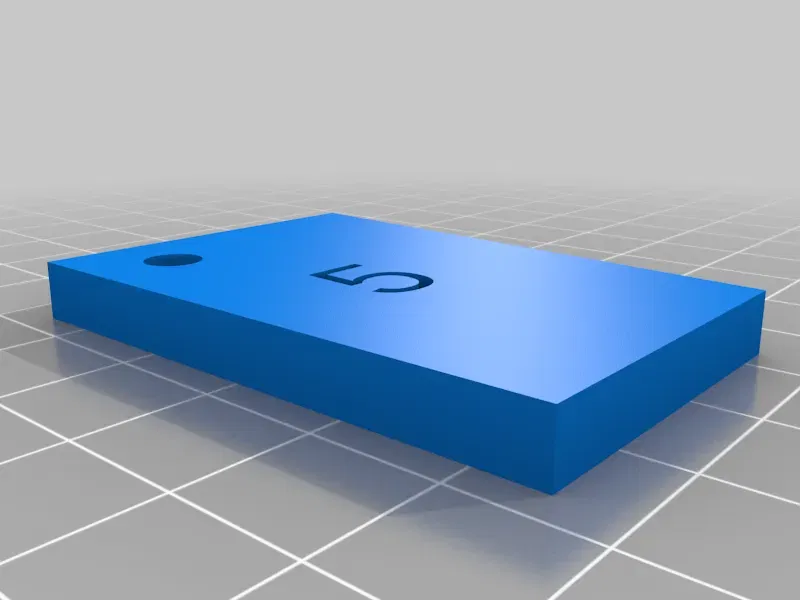

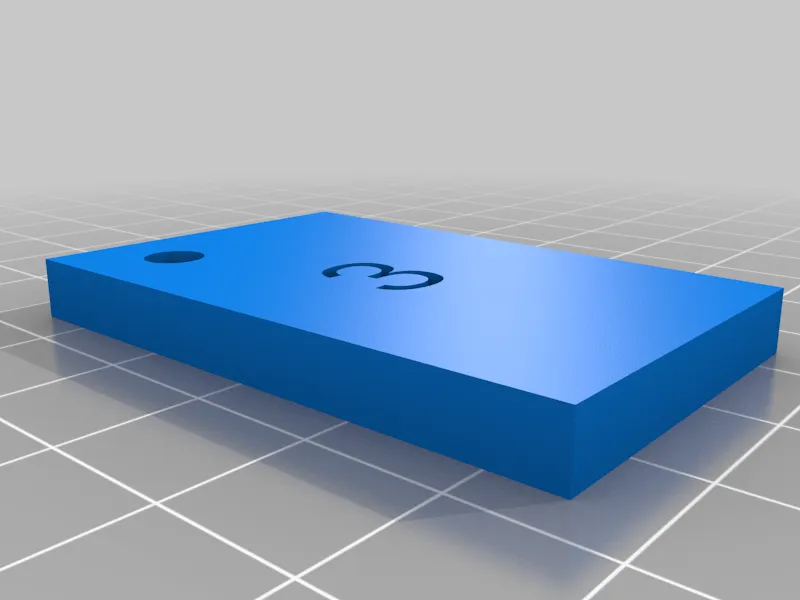

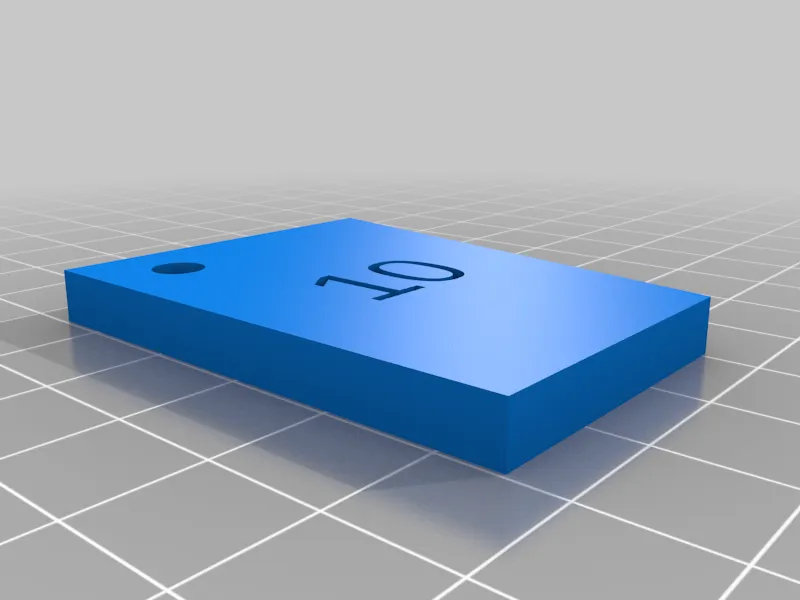

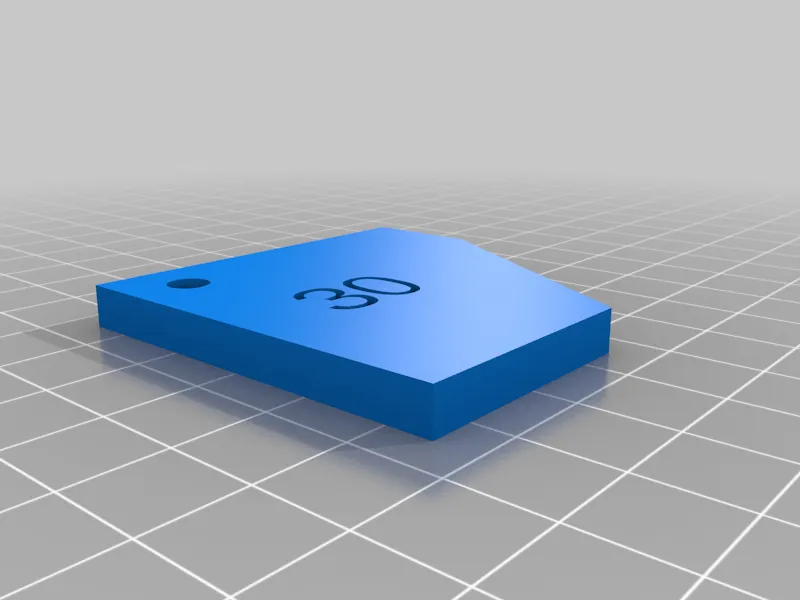

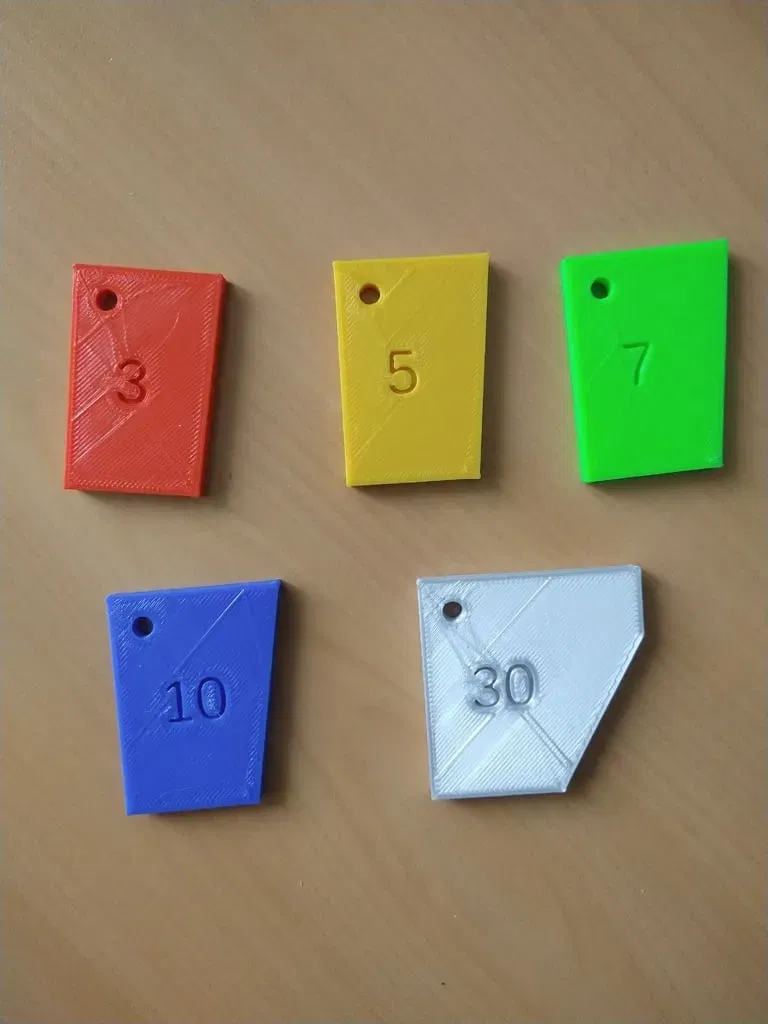

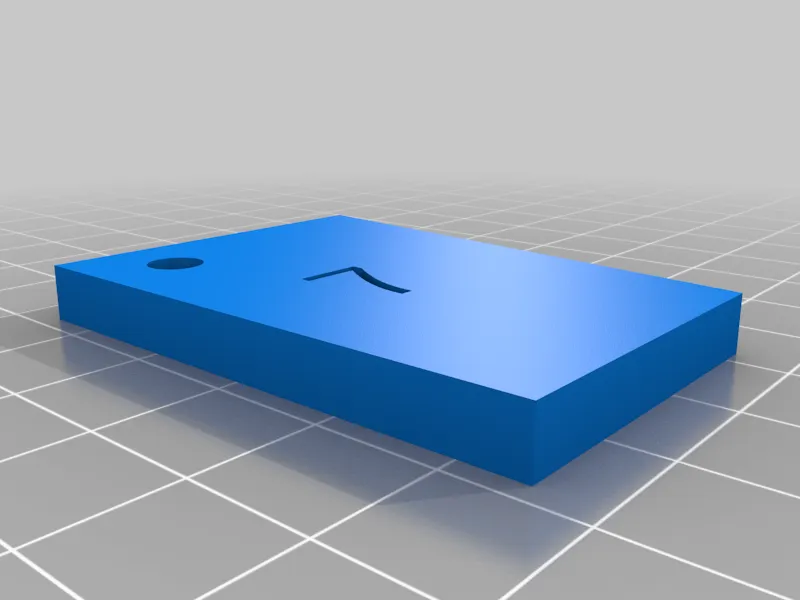

Tôi đã bao gồm các tệp STL cho 5 góc khác nhau, nhưng bất kỳ góc nào cũng có thể được chọn bằng cách thực hiện một thay đổi đơn giản trong mã OpenSCAD và biên dịch lại. Tuy nhiên, các góc lớn hơn sẽ dẫn đến việc cạnh bên phải bị cắt để ngăn không cho nó quá dài.

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:

Kossel Linear Plus

Bệ đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

Bất cứ thứ gì bạn thích - tôi đã sử dụng 0.3

Tỉ lệ lấp đầy:

Bất cứ thứ gì bạn thích - tôi đã sử dụng 30%

Vật liệu in: eSun/SunLu PLA/PLA+ Nhiều loại

Sử dụng bất kỳ cài đặt nào bạn thích, sử dụng bất kỳ vật liệu cứng nào.
