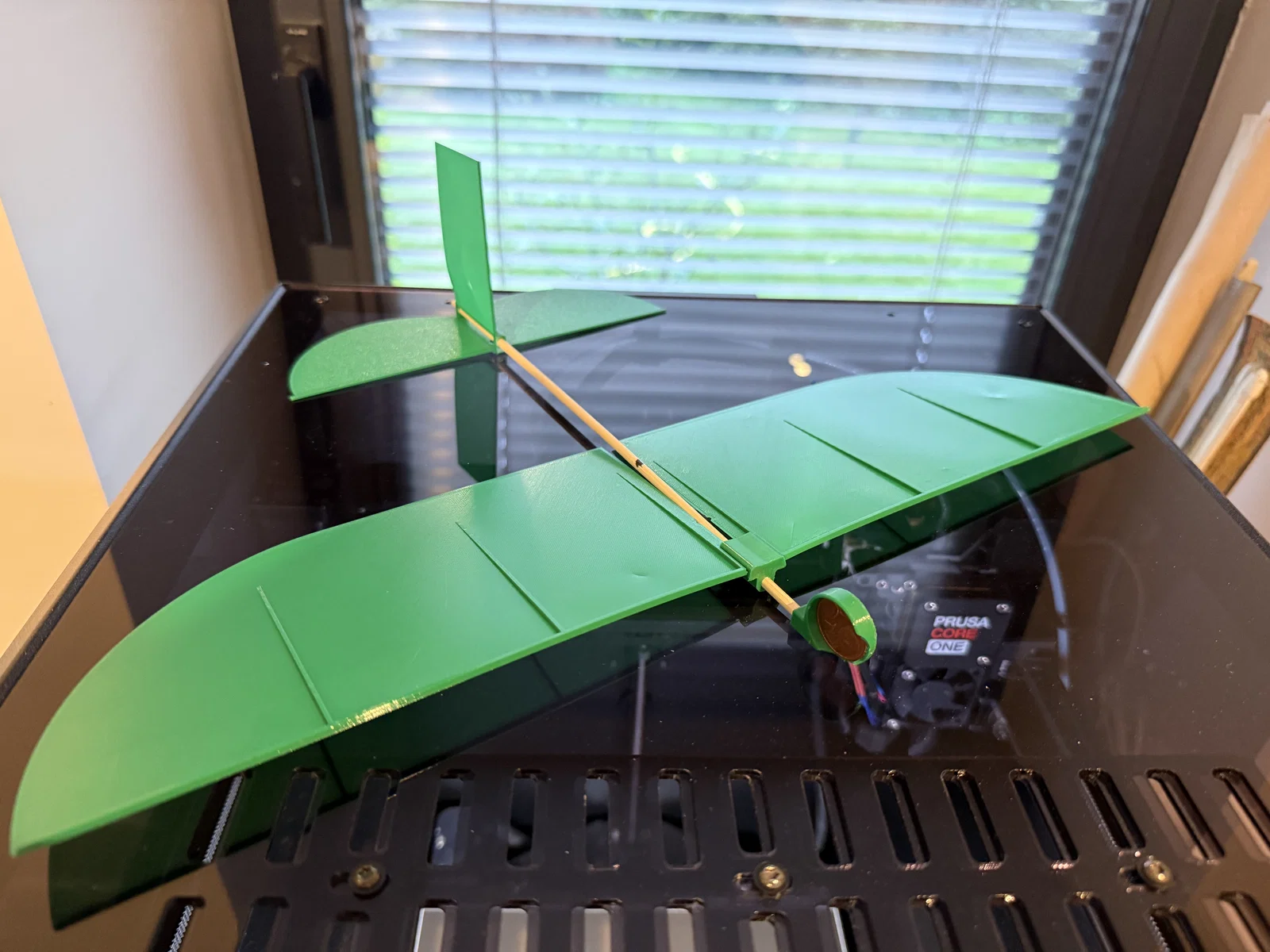

Toy Glider - Tàu lượn đồ chơi

Mọi chuyện bắt đầu từ mong muốn tìm hiểu lý do tại sao AI Claude lại đang trở nên phổ biến như vậy. Tôi đã nghĩ đến việc làm một chiếc tàu lượn đồ chơi cho con gái mình, và sau khi đăng ký phiên bản miễn phí, tôi đã nhập dòng lệnh đầu tiên. Công cụ này thực sự làm tôi ngạc nhiên khi đi sâu vào chi tiết, đưa ra các thông số cụ thể cho món đồ chơi và thậm chí là đoạn mã Python tương thích với FreeCad để tạo ra một mô hình sơ khởi. Nó cũng gợi ý cho tôi ý tưởng thông minh là xây dựng chiếc tàu lượn dựa trên một que gỗ đơn giản.

Tất nhiên, mô hình được tạo ra không thể sử dụng ngay hay quá thực tế, nhưng những thông tin kỹ thuật và dữ liệu cung cấp đã làm bàn đạp để tôi hiện thực hóa phiên bản này. Sản phẩm gồm các chi tiết được lắp vào một que gỗ (hoặc que carbon nếu bạn muốn).

Lắp ráp

Bạn cần chuẩn bị một que xiên gỗ. Que của tôi có đường kính 3.5 mm và chiều dài từ 24 đến 25 cm.

Luồn phần mũi, hộp trung tâm và cánh đuôi đứng vào que. Có thể bạn nên dán keo phần mũi và cánh đuôi tùy vào độ ma sát. Ở bước này, hộp trung tâm cần giữ ở trạng thái di động để điều chỉnh trọng tâm (CG). Cánh ổn định (stabilizer) sẽ được chèn vào các rãnh nhỏ bên dưới cánh đuôi đứng (góc nghiêng 2°), nó có thể giữ cố định mà không cần keo. Lưu ý: Đối với cánh ổn định, cánh đuôi đứng và cả cánh chính, thanh gia cố mép trước phải được đặt hướng về phía trước và hướng lên trên đối với các phần chịu lực.

Sau đó, bạn chèn các khớp nối cánh vào hộp trung tâm, vốn có góc vểnh (dihedral) khoảng 15° và góc nghiêng 5°.

Điều chỉnh

Bạn có thể căn chỉnh trọng tâm bằng cách trượt hộp trung tâm dọc theo que gỗ. Một rãnh nhỏ trên cánh cho phép đánh dấu vị trí trên que. Bạn có thể thêm một vật nặng (như đồng xu 2 cent) để duy trì xu hướng chúi mũi cần thiết cho việc kiểm soát. Khi đã xác định được vị trí bay bằng phẳng, bạn có thể dán cố định hộp trung tâm để tránh bị trượt khi hạ cánh va chạm mạnh. Hãy ném tàu với một lực vừa phải, đừng quá mạnh.

Ghi chú về thiết kế

Mặc dù mọi thứ đã thay đổi rất nhiều so với ban đầu, nhưng các gợi ý của Claude thực sự giúp ích cho các lựa chọn thiết kế của tôi. Điểm mấu chốt là khối lượng, cụ thể là tải trọng cánh của toàn bộ mô hình phải dưới 6g/dm² để có độ lượn ổn định. Ở quy mô này, biên dạng cánh (airfoil) ít ảnh hưởng, quan trọng là giữ cân bằng giữa khối lượng và độ cứng. Sau nhiều thử nghiệm, tôi chọn cách in lớp đơn (mono-layer) dày 0.15mm với thanh gia cố, kết quả là khối lượng đạt 2.5 g/dm². Tổng diện tích cánh gần 3 dm² đã giúp bù trừ cho khối lượng các bộ phận khác. Toàn bộ tàu lượn nặng hơn 16g một chút, với tải trọng khoảng 5.5 g/dm².

Để bạn tham khảo, không thể đạt được trọng lượng hợp lý ở quy mô này nếu in cánh dạng hộp (như profile NACA), kể cả khi in ở chế độ vase mode với vòi phun 0.25mm.

Ghi chú về in ấn

Sử dụng nhựa PETG giúp đảm bảo độ bền cần thiết. Các tệp in được tối ưu cho vòi phun (nozzle) 0.25mm. Tôi chưa thử với vòi 0.40mm vì độ chi tiết và độ dày mỏng của các chi tiết không phù hợp với kích thước này. Số lớp và đường viền (perimeters) đã được giảm tối đa để tối ưu trọng lượng nhưng vẫn đủ chắc chắn.

Bạn có thể điều chỉnh các bộ phận cho phù hợp với que có đường kính khác bằng cách thay đổi hệ số tỉ lệ (scale) khi in, hoặc chỉnh sửa trực tiếp trên file gốc.

Chúc các bạn vui vẻ!
